55 нанометров Nvidia. Обзор видеокарты Gigabyte GeForce GTX285 1GB

28 января 2009, среда 00:03

Предисловие

Новый 2009 год Nvidia встретила во всеоружии, объявив в первой половине января о своих новых графических решениях, основанных на переработанной версии G200 - графического процессора High-End класса. Основным нововведением стал перевод технологии производства GPU с 65 нм технологии на 55 нм. Nvidia не стала лукавить и оставила старое кодовое название этого GPU, но для исключения путаницы изменили литеру. Если текущая, 'старая' версия изготавливалась по 65 нм технологии и имела литеру A, то 'новая' переведена на 55 нм техпроцесс и получила литеру "B". Это позволило Nvidia анонсировать 3 модели видеокарт на 55 нм GPU G200. Ими стали видеокарты GeForce GTX295, GTX285 и переработанная GTX260 Core 216.

После перевода на 55 нм графический процессор сильно потерял в своей площади и в производстве стал обходиться гораздо дешевле своего 65 нм предшественника. Кроме того, улучшение техпроцесса смогло понизить энергопотребление процессора, что дало веское основание подумать о создании многопроцессорных решений наподобие GeForce 9800GX2 или Radeon HD4870 X2. Такая видеокарта была анонсирована фирмой Nvidia 8 января и получила наименование GeForce GTX295.

Первоначально муссировались слухи о том, что такая видеокарта может получить название GeForce GTX 260GX2, так как ожидалось, что по основным показателям она будет клоном GTX260. Но Nvidia решила поступить немного иначе, и видеокарта получила другое наименование. Вместо ожидаемой установки пары GPU с количеством потоковых процессоров как у GTX260, а это 192 или 216 штук у Core 216, видеокарта получила пару G200-rev.B с 240 потоковыми процессорами (как на GTX280). В связи с этим для видеокарты необходимо было искать новое название, которым и стало GeForce GTX295. Однако с GTX260 у GTX295 оказалось достаточно много общего. Каждый из GPU имел 448 битную шину доступа к памяти GDDR3 и объем памяти 896 Мб. Вся конструкция весьма сильно напоминает прошлогодний двухчиповый графический флагман Nvidia - GeForce 9800GX2, прозванный "бутербродом". Каждый из процессоров располагается на своей полу-PCB с использованием общей системы охлаждения, расположенной между ними. Рекомендованная стоимость видеокарты GeForce GTX295 составила $499 долларов.

Вторым решением на 55 нм графическом процессоре G200-rev.B стала переработанная версия GeForce GTX260. Графический процессор, устанавливаемый на эту видеокарту, получил 216 потоковых процессоров, как на GeForce GTX260 Core 216, и сохранил ее частотную формулу - 575(1242)/1998. Главный же упор был сделан на удешевление производства карты. 55 нм GTX260 получила переработанную РСВ, которая была специально спроектирована для нее, а не являлась единой с более дорогой картой, как это было с 65 нм GTX260/280. Кроме того, серьезной модификации и упрощению подверглись система питания карты и cooler. Это позволило выпустить новую GeForce GTX260 по рекомендованной стоимости $299 с возможностью серьезного ее снижения, если понадобится.

Финальным аккордом стал графический ускоритель, анонс которого был намечен на 15 января 2008 года, Nvidia GeForce GTX285. Видеокарта GeForce GTX285 имеет рекомендованные частоты 648(1457)/2484, что немного выше, чем было у GTX280 - 602(1296)/2214. GTX285, как и 55 нм версия GTX260, основана на РСВ, дизайн которой разработан только для нее. Рекомендованная стоимость видеокарты GTX285 составляет $399 и ниже.

Из всех перечисленных выше новинок наибольший интерес для меня, впрочем, как и для абсолютного большинства пользователей, представляла новая версия видеокарты GeForce GTX260 на 55 нм графическом процессоре G200-rev.B. Но производитель немного задержал выпуск этих новинок на прилавки магазинов до истощения складских запасов 65 нм решений GTX260 Core 216. По всей видимости, широкомасштабное их появление в рознице ожидается только в конце января или и вовсе в феврале. Именно на этот период времени мною ожидаются первые заказы этих решений со складов такого производителя как Gigabyte.

Ну а первой видеокартой на 55 нм графическом процессоре G200-rev.B, оказавшейся у меня на руках, стала Gigabyte GeForce GTX285 1Gb. О ней и пойдет речь в нашей сегодняшней статье.

Gigabyte GeForce GTХ285 1GB

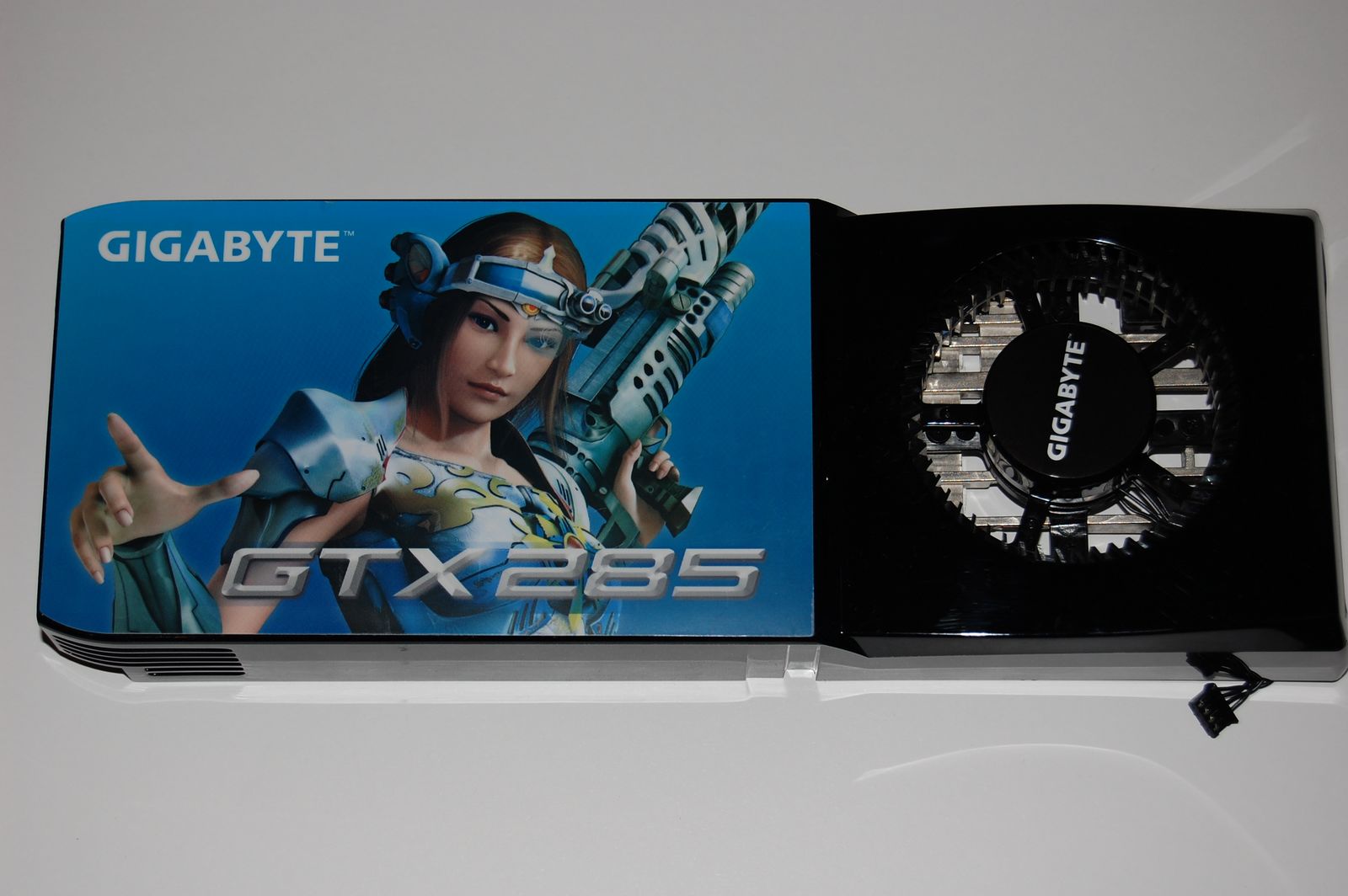

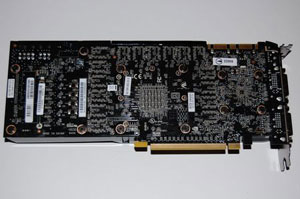

  1. Лицевая и оборотная сторона видеокарты

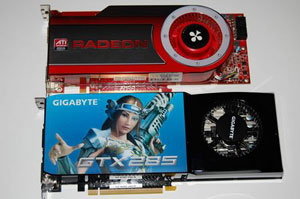

  2. Видеокарта GeForce GTX285 в корпусе и в сравнении с однопроцессорным флагманом AMD/ATI Radeon HD4870 1Gb

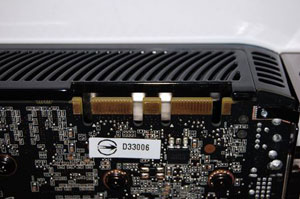

  3. Маркировка, коннектор SLI

  4. Внешний вид коробки

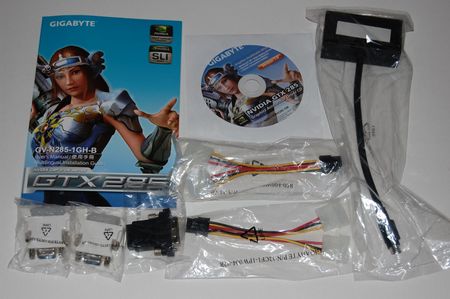

  5. Комплектация





    • Руководство пользователя
    • СD с драйверами и утилитами
    • 2 переходника с DVI-I на D-Sub
    • Переходник с DVI-I на HDMI
    • 2 переходника дополнительного питания с РАТА на PCIe
    • адаптер-переходник с S-Video выхода на компонентный

Видеокарта Gigabyte GeForce GTХ285 1Gb (дальше будет именоваться как GTХ285) основывается на референсном дизайне печатной платы (РСВ). Её длина cоставляет 270 мм, что равно длине таких видеокарт производства Nvidia, как 9800GTX+ и GTX260/280. Новый дизайн печатной платы претерпел существенные изменения. По сравнению с GeForce GTХ260/280 было изменено расположение микросхем памяти. Если раньше они устанавливались по обеим сторонам РСВ, то теперь они размещены полукругом вокруг графического процессора и только с лицевой стороны.

Gigabyte GeForce GTX260 896 MB

Gigabyte GeForce GTX285 1GB

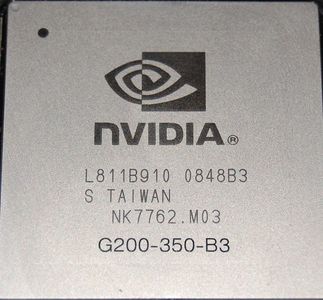

Gigabyte GeForce GTX285 1GB основана на GPU Nvidia G200-350-B3 (GeForce GTX260 Core 216 имеет маркировку GPU - G200-103-A2, a 55 нм GTX260 - G200-103-B2). Количество транзисторов равно 1400 млн. штук. Графический процессор производится по 55 нм технологии. Площадь G200-rev.B равна 470 мм2 (65 нм G200 - 576 мм2, 55 нм RV770 - 256 мм2). GPU в своей основе имеет:

  • скалярных унифицированных шейдерных процессоров (ALU) - 240 штук,
  • блоков текстурирования (TMU) - 80 штук,
  • блоков растеризации (ROP) - 32 штуки.

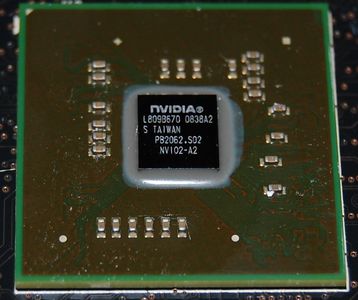

Микросхема NVIO.





Блоки TMU и ROP на видеокарте Gigabyte GeForce GTX285 1Gb работают на базовой частоте GPU, равной 648 (по спецификации 648) мгц, а унифицированные шейдерные процессоры на частоте - 1476 (по спецификации 1476) МГц.

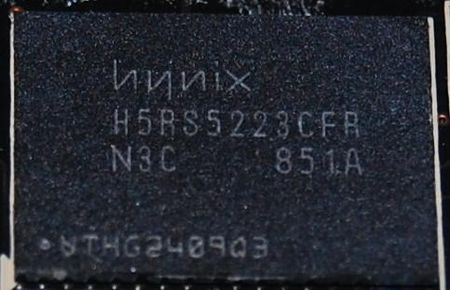

Память, установленная на графическом адаптере - GDDR3 производства Hynix со временем выборки 0.77 ns. Номинальная частота работы этой памяти 2600 (2х1300) МГц, но работает она на 2484 (2х1242) МГц. Объем 1024MB = 1GB. Шина доступа к памяти - 512-bit, что на частоте 2484 МГц дает общую пропускную способность в 159,0 GB/сек.

Видеокарты GeForce GTX285 имеют разделение частот на 2D и 3D режимы. Для 2D режима частоты видеокарты равны 300(600)/200.

На задней панели располагаются ТВ-выход и два DVI-выхода.

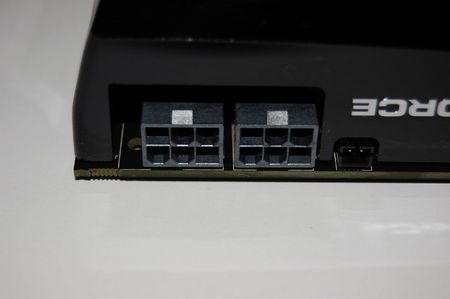

Видеокарта GeForce GTX285 имеет уровень энергопотребления, равный 183 Вт, в то время как у ее предшественницы GTX280 он находится на уровне 236 Вт. Это позволило в новом продукте Nvidia перейти от разъемов 6-pin + 8-pin к двум 6-pin разъемам дополнительного питания благодаря снизившемуся энергопотреблению. Однако, требования к используемому блоку питания остались прежними. Для нормального функционирования системы c видеокартой GeForce GTX285 рекомендован БП мощностью 550W с силой тока по 12В каналам 40 А.

Система охлаждения на видеокарте GeForce GTX285 претерпела очередные эволюционные изменения. Как и в GeForce GTX260/280, воздух забирается внутри корпуса, проходит сквозь радиатор, пронизанный тепловыми трубками и выбрасывается наружу.





Микросхемы памяти находятся только на лицевой стороне видеокарты; в отличие от видеокарт GTX260/280 на 65 нм G200, это упростило конструкцию системы охлаждения. Исчезла тонкая алюминиевая пластина для отвода тепла от памяти с оборотной стороны видеокарты. Это все привело к тому, что сам кулер состоит из одной монолитной конструкции, которую достаточно просто снять.

Сам cooler достаточно серьезно потерял в весе. В размерах уменьшилось медное основание для контакта с GPU. Сократилось с 7 до 5 штук количество тепловых трубок. Кроме того, практически отсутствуют места для контакта элементов электропитания карты с радиатором. Вместо этого под местом крепления вентилятора сделана масса прорезей, и все элементы электропитания продуваются потоками воздуха из под кулера.

Типоразмер вентилятора-турбины, используемой в кулере, не претерпел изменений. Единственным отличием стало разве что то, что к кулеру он стал крепиться в 4-х местах, а не в 3-х, как это имело место ранее.
