Диапазон доступных напряжений достаточен для повседневного разгона:
- CPU Voltage: от VID до 2.1250 с шагом 0.125 В;
- Memory Voltage: от 1.8 до 3.3 с шагом 0.1 В;
- NB Voltage: от 1.25 до 1.65 с шагом 0.025 В;
- VTT FSB Voltage: от 1.2 до 1.65 с шагом 0.025 В.
Измерение вольтметром показало, что материнская плата завышает напряжение на оперативной памяти на 0.04 – 0.05 В. Огорчает небольшое предельное значение для северного моста.
В ходе тестирования MSI P35 Neo было установлено, что северный мост материнской платы при переходе через величину системной шины равной 530 МГц переключается из режима Dual Channel Symmetric
в менее производительный режим Dual Channel Asymmetric.
реклама

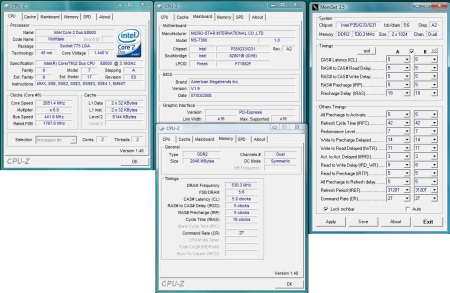

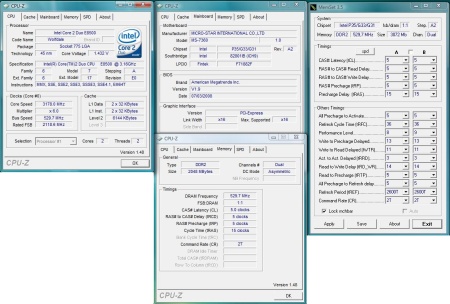

То, что это происходит именно из-за частоты системной шины, а не частоты оперативной памяти, видно из следующего скриншота:
Влияние такого переключения на работу подсистемы памяти приведено в таблице:
|
||
529x6, DDR2-1057,5-5-5-15 DC Symmetric |
530x6, DDR2-1059,5-5-5-15 DC Asymmetric |
|
Чтение из памяти, Mb/s | 6475 | 3497 |
Запись в память, Mb/s | 6659 | 3313 |
Копирование в памяти, Mb/s | 5918 | 3123 |
Задержка памяти, ns | 55.6 | 60.3 |
Следует добавить, что MSI P35 Neo может в некоторых случаях выставлять разные значения тайминга Performance Level для разных слотов оперативной памяти. C данной ситуацией мы ранее сталкивались в нашей практике при использовании материнской платы MSI P35 Platinum, а D4E в своей статье при исследовании MSI X48 Platinum. Эта проблема не является критичной и может быть легко исправлена с помощью утилиты MemSet. Опасной выглядела ситуация, когда по непонятным причинам на процессор начинало подаваться завышенное, от значения установленного в BIOS, на 0.1 - 0.2 В. напряжение. При следующем входе в BIOS значение параметра CPU Voltage оказывалось увеличенным. За время тестирования данная ситуация случилась неоднократно.
РАЗГОН ПРОЦЕССОРОВ
Для проведения тестирования материнской платы MSI P35 Neo был собран следующий открытый тестовый стенд:
- Материнская плата – MSI P35 Neo-F, BIOS 1.9;
- Процессоры:
- Intel Core 2 Duo E8500 (3.13 ГГц, FSB 333 МГц, 6 Mb, Wolfdale, rev. E0);
- Intel Core 2 Duo E6850 (3.00 ГГц, FSB 333 МГц, 4 Mb, Conroe, rev. G0);
- Intel Core 2 Quad Q6600 (2.4 ГГц, FSB 266 МГц, 8 Mb, Kentsfield, rev. G0);
- Память – 2x1Gb DDR2 OCZ SLI Ready EPP OCZ2N900SR1G (PC7200, 900МГц, 4-4-3-15)
- Видеокарта – Asus Radeon X1900XTX 512 Mb;
- Жёсткий диск – Seagate Barracuda 7200.7, ST380013AS, 7200 rpm, 2 Mb, SATA 80 Gb;
- Система охлаждения –Tuniq Tower 120;
- Термопаста – КПТ-8;
- Блок питания – Thermaltake ToughPower 750W (W0116);
- Операционная система – Windows Vista Ultimate x64 SP1.
реклама
Проверка стабильности разгона проводилось с помощью пятидесятикратного прогона утилиты LinX версии 0.5.2.2 в режиме x64.
При проверке способности материнской платы к разгону процессоров решено было начать с процессора Core 2 Duo E6850, который, как показала практика, способен работать в режиме 416х9 и 516х6 при напряжении 1.4625.

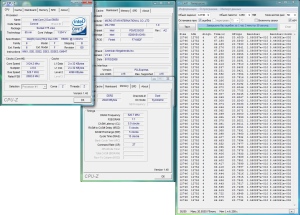

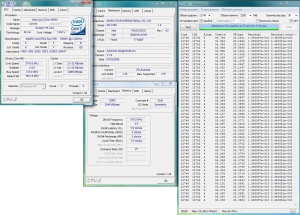

И здесь нас ждет первый сюрприз. При пониженном до шести множителе материнская плата смогла работать при частоте системной шины равной 521 МГц, что больше на 5 МГц по сравнению с ранее полученным максимумом. При стандартном множителе также были получены хорошие результаты.
С некоторой надеждой на рекорды принимаемся за разгон процессора Core 2 Duo E8500, способного работать в режимах 559х6 и 457х9.5.

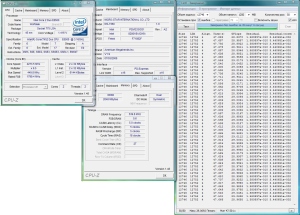

Рекорды обновлены не были, однако, полученные результаты все равно оставляют благоприятное впечатление. При множителе х6 и х9.5 были получены значения системной шины соответственно 550 МГц и 450 МГц. Хороший результат, учитывая стоимость.

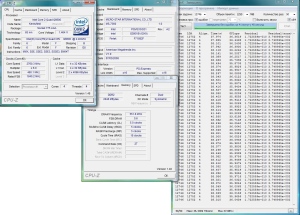

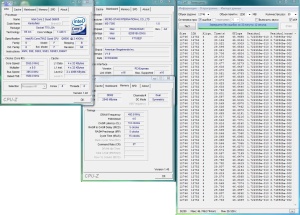

Как и в случае c MSI P45 Neo-F, материнская плата MSI P35 Neo оказалась не способна разгонять четырехъядерные процессоры. Поведение двух плат при работе с ними оказалось одинаковым. При штатном охлаждении элементов подсистемы питания процессора материнская плата продемонстрировала удручающиеся результаты разгона, однако, при их обдуве дополнительным вентилятором, смогла стабильно работать в режимах 460х6 и 395х9.
Результаты несколько лучше тех, которые были получены при тестировании MSI P45 Neo-F, однако, они далеки от результатов, полученных при экспресс-тесте на Asus P5K Premium (417х9 и 464х6).
Если сравнить результаты разгона на MSI P35 Neo и MSI P45 Neo-F, то можно отметить, что первая продемонстрировала лучшие результаты, по сравнению с последней.
MSI P45 Neo-F |
MSI P35 Neo |
||
E6850 | x6 | 512 | 521 |
x9 | 406 | 413 | |
E8500 | x6 | 536 | 550 |
x9.5 | 446 | 450 | |
Q6600 | x6 | 452 | 460 |
x9 | 389 | 395 |
Одной из причин такого поведения может служить величина падения напряжения на процессоре, которая в случае с MSI P35 Neo меньше, чем на MSI P45 Neo-F. В таблице, приведенной ниже, сравнивается напряжение на процессоре при запущенном тесте LinX на материнской плате MSI P45 Neo-F и MSI P35 Neo.
MSI P45 Neo-F |
MSI P35 Neo |
||
E6850 | x6 | 1.298 | 1.304 |
x9 | 1.285 | 1.298 | |
E8500 | x6 | 1.247 | 1.325 |
x9.5 | 1.246 | 1.316 | |
Q6600 | x6 | 1.28 | 1.34 |
x9 | 1.278 | 1.346 |
ВЫВОДЫ
реклама
Материнская плата MSI P35 Neo оставила о себе благоприятное впечатление. При цене менее 70$ она смогла покорить частоту системной шины в 550 МГц, что для северного моста P35 является хорошим результатом. Будучи логической предшественницей для MSI P45 Neo-F, она лишена многих недоработок, связанных c функционированием BIOS, однако, плата также обладает рядом недоработок в дизайне. К главным недостаткам следует отнести слабую подсистему питания процессора, которая, как и в случае с MSI P45 Neo-F, привела к невозможности нормального разгона четырехъядерного процессора. Несмотря на это, нельзя отрицать, что MSI P35 Neo отлично разгоняет двуядерные процессоры. Процесс разгона, из-за небольшого количества настраиваемых параметров в BIOS, оказывается очень простым, что вкупе с низкой ценой, а также широкой распространенностью, делает эту плату отличным приобретением для начинающих оверклокеров.
Выражаем благодарность компании SUNRISE-Пенза, в частности Дрязгину Алексею, за предоставленную на тесты материнскую плату MSI P35 Neo.
