Особенности BIOS Setup
Внешний осмотр системной платы DFI LANPARTY DK X48-T2RS не выявил каких-либо вопиющих недостатков, которые могли бы быть характерны для плат серии LANPARTY DK. Давайте теперь посмотрим, насколько пострадали возможности BIOS при переходе от серий LANPARTY UT и LT к DK.
Судя по виду главного меню никаких нововведений или ограничений не заметно, перечень разделов нам вполне привычен и прекрасно знаком. Вполне стандартны и возможности начальных разделов, они известны нам как по прежним обзорам плат DFI, так и по платам других производителей, так что первую остановку сделаем лишь в разделе PC Health Status.

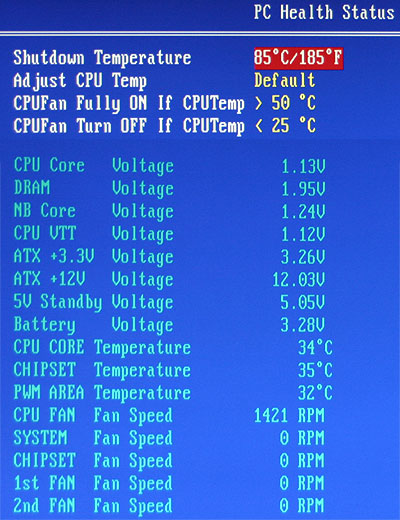

Способность к корректировке температуры процессора с помощью параметра Adjust CPU Temp является уникальной для плат DFI и не встречается на системных платах других производителей. Если температура явно ниже или выше реальной, то пользователь может сам откалибровать показания в интервале ±15°, не дожидаясь обновления BIOS. Это явный и бесспорный плюс.
Плата в состоянии автоматически регулировать скорость вращения процессорного вентилятора в зависимости от температуры. От пользователя требуется лишь задать граничные значения. К сожалению, регулировка будет работать только в том случае, когда вентилятор подключается четырёхконтактным коннектором. Скорость вращения остальных пяти вентиляторов вообще не регулируется, так что ситуация с управлением количеством оборотов выглядит негативно.
реклама
Зато всё в полном порядке с мониторингом. Помимо основных напряжений, поступающих с блока питания, плата контролирует напряжение на процессоре, памяти, чипсете – то есть все те напряжения, значения которых изменяются в процессе оверклокинга. Кроме того, мониторинг регистрирует температуру процессора, чипсета и области в районе модуля питания процессора, а также скорость вращения пяти вентиляторов из шести, которые можно подключить к плате.
У нас на очереди раздел Genie BIOS Setting, включающий полный спектр параметров, необходимых при оверклокинге.
Начнём опять же с уникальных опций, характерных для материнских плат DFI. Параметр O.C. Fail retry Counter назначает количество безуспешных попыток стартовать при заданных настройках BIOS, максимум три попытки, после чего система запустится в безопасном режиме, либо загрузит один из четырёх предварительно записанных профилей. Номер загружаемого профиля задаёт параметр O.C. Fail CMOS Reload.
С помощью параметров CPU Clock Ratio и CPU N/2 Ratio задаётся коэффициент умножения процессора, параметром CPU Clock определяется частота шины (интервал от 200 до 999 МГц с шагом 1 МГц), а результирующее значение частоты покажет информационный параметр Target CPU Clock. Параметр Boot Up Clock назначает стартовую частоту FSB в интервале от 100 до 410 МГц с шагом 5 МГц. Следующие три параметра относятся к тонкой настройке чипсета, на платах с набором логики Intel P45 Express они обычно находятся в отдельном подменю ClockGen Tuner.

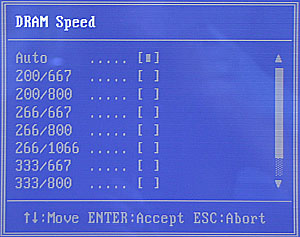

Параметр PCIE Clock задаёт частоту шины PCI Express в интервале от 100 до 250 МГц. Частота работы памяти DRAM Speed выбирается из фиксированного списка соотношений, но итоговая частота зависит от частоты FSB, и будет расти при разгоне процессора путём повышения частоты шины. Ничего вычислять не придётся, результирующую частоту памяти покажет информационный параметр Target DRAM Speed.

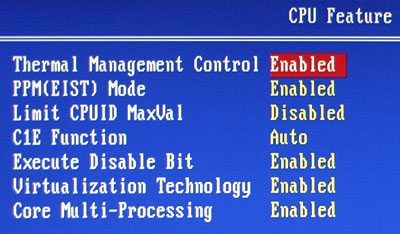

Три первых параметра в разделе Genie BIOS Setting открывают доступ к отдельным подразделам, относящимся к настройкам процессора, таймингам памяти и напряжениям. Подраздел CPU Feature содержит полный список процессорных технологий, ничего не забыто в разделе Advanced BIOS Features, как это случается иногда с другими производителями материнских плат.
реклама
Подраздел DRAM Timing устроен очень удобно, каждый из доступных параметров можно менять независимо от остальных, имеется отдельная опция для изменения уровня Performance Level.

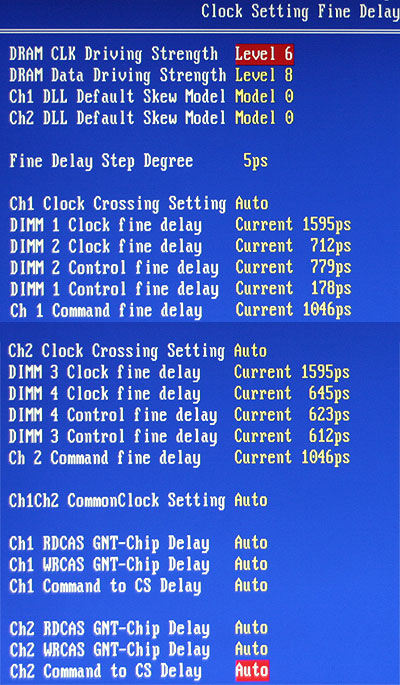

Однако разобраться досконально во всём этом многообразии будет непросто, ведь подраздел включает в себя ещё два субраздела: Clock Settnig Fine Delay...

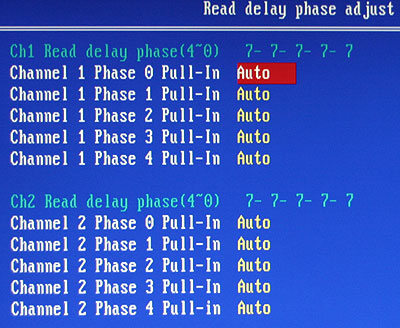

... и Read delay phase adjust.
Наконец третий подраздел раздела Genie BIOS Setting содержит параметры, управляющие напряжениями. Очень удобно, что здесь продублированы текущие данные мониторинга напряжений из раздела PC Health Status и нет необходимости зря тратить время, переключаясь между разделами.
Интервалы и шаг изменения при использовании процессора Intel Core 2 Quad Q9300:

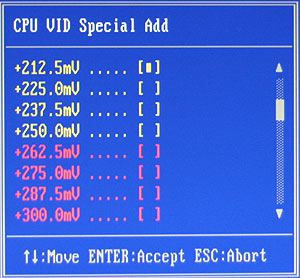

- CPU VID Special Add: до +787.5 мВ с шагом 12.5 мВ;
- DRAM Voltage Control: от 1.8 до 3.375 В с шагом 0.025 В;
- SB Core/CPU PLL Voltage: от 1.51 до 2.38 В, шаг переменный;
- NB Core Voltage: от 1.265 до 2.04 В, шаг переменный;
- CPU VTT Voltage: от 1.1 до 1.603 В, шаг переменный.
Как видите, интервалы очень велики, однако нас предупреждают об опасности чрезмерного повышения напряжения лишь на процессоре.

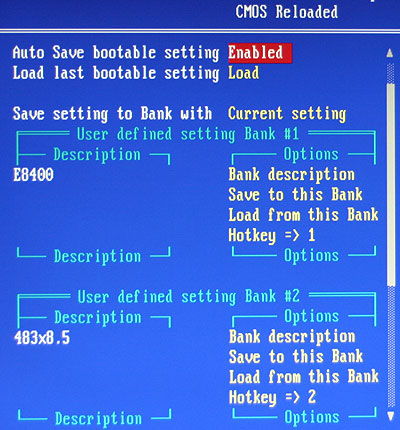

Последний по списку, но далеко не последний по значимости из интересующих нас разделов BIOS материнской платы DFI LANPARTY DK X48-T2RS – это CMOS Reloaded. Он может содержать до четырёх полных профилей настроек BIOS, каждому можно дать многострочное описание, поддерживаются "горячие клавиши" с помощью которых можно загрузить нужный профиль при старте платы, даже не заходя в BIOS. Кроме того, если старт платы прошёл успешно, то текущий комплекс настроек по-умолчанию сохраняется и при необходимости к нему можно вернуться. Одна из самых удачных реализаций функции сохранения пользовательских настроек.
Итак, вопреки нашим ожиданиям и отвечая нашим надеждам, в BIOS материнской платы DFI LANPARTY DK X48-T2RS мы не нашли никаких следов урезаний и сокращений. Это полнофункциональный BIOS от DFI, не без недостатков, конечно, но с полным набором возможностей, то есть со всеми достоинствами. Компания DFI не пошла по пути, проторенному некоторыми другими производителями системных плат, когда возможности младших моделей искусственно ограничиваются, чтобы оправдать разделение на категории. Этот факт не может не радовать, теперь нам осталось узнать об особенностях работы и разгона на плате DFI LANPARTY DK X48-T2RS.
реклама
Работа, разгон, Auto Boost System
Эксперименты проводились на открытом тестовом стенде, который включал следующий набор компонентов:
- Материнская плата – DFI LANPARTY DK X48-T2RS, rev. A2, BIOS от 25.07.08;
- Процессоры:
- Intel Core 2 Duo E8400 (3.0 ГГц, FSB 333 МГц, 6 МБ, Wolfdale, rev. C0);
- Intel Core 2 Quad Q9300 (2.5 ГГц, FSB 333 МГц, 6 МБ, Yorkfield, rev. M1);
- Память – 2x1024 MБ Corsair Dominator TWIN2X2048-9136C5D;
- Видеокарта – NVIDIA GeForce 8800 GTS 320 МБ;
- Жёсткий диск – Seagate Barracuda 7200.10, ST3320620AS, 7200 об/мин, 16 МБ, SATA 320 ГБ;
- Система охлаждения – Zalman CNPS9700 LED;
- Термопаста – КПТ-8;
- Блок питания – Antec NeoPower HE 550 (550 Вт).
Чтобы оценить возможности материнской платы DFI LANPARTY DK X48-T2RS по работе на высоких частотах FSB, коэффициент умножения процессора был снижен до минимально возможного х6, для памяти установлен делитель 1:1, повышены напряжения. Однако стартовая попытка запуститься на частоте 500 МГц закончилась неудачей. Не привело к успеху отключение процессорных технологий энергосбережения, установка для параметров Enhance Data Transmitting и Enhance Addressing значений Normal, дальнейшее повышение напряжений. Плата либо не запускалась вообще, либо зависала во время старта, в лучшем случае "синий экран смерти" появлялся на этапе загрузки Windows Vista, однако увидеть рабочий стол так и не удалось.
При старте на частоте FSB 490 МГц не возникло никаких проблем, операционная система успешно загрузилась. Но повисла при рестарте – всё же эта частота ещё слишком велика для платы. Зато на частоте всего лишь на 7 МГц ниже (FSB 483 МГц) плата уже уверенно работала, причём не с уменьшенным до х6 коэффициентом умножения процессора, то есть ниже его штатной частоты 3 ГГц, а с максимально возможным разгоном для этого экземпляра процессора до 4.1 ГГц, который был получен путём установки коэффициента умножения х8.5.

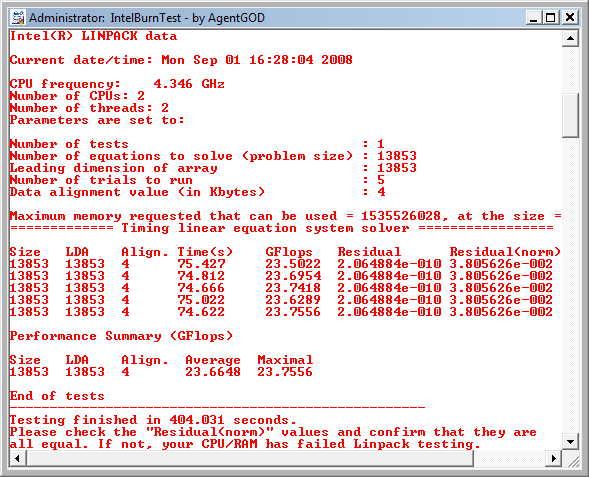

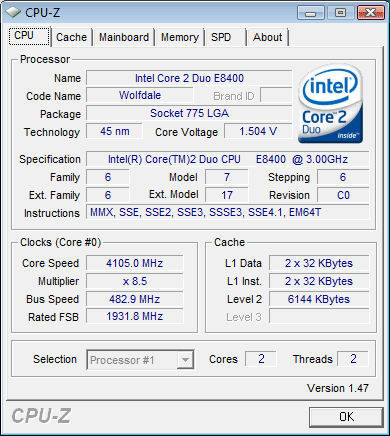

Утилита IntelBurnTest не смогла правильно определить дробный коэффициент умножения процессора х8.5, посчитав его равным штатному х9, и поэтому показывает завышенную частоту. Однако программа CPU-Z вносит ясность, демонстрируя верные значения.
Таким образом, можно считать, что материнская плата DFI LANPARTY DK X48-T2RS в состоянии обеспечить стабильную работу разогнанного двухъядерного процессора на частотах от 485 МГц FSB и ниже. Достаточно средний результат, но, возможно, плата проявит себя при оверклокинге четырёхъядерных CPU? Увы, нет. Разгон процессора Intel Core 2 Quad Q9300 остановился на частоте 450 МГц, следующий этап в 460 МГц плате уже не покорился.

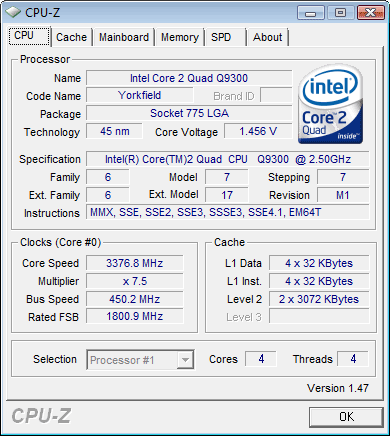

На этот раз частота процессора определена тестовой программой IntelBurnTest правильно, но для справки всё же приведём скриншот утилиты CPU-Z.

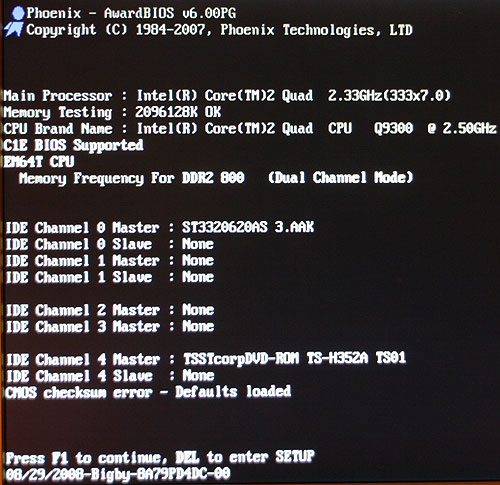

Основной этап проверки материнской платы DFI LANPARTY DK X48-T2RS проходил на версии BIOS, датированной 25 июля, однако на этапе подготовки статьи к написанию обнаружилась более новая версия BIOS от 29 августа, но новая версия не смогла улучшить оверклокерские возможности платы, правда и не испортила их.
В планах было знакомство с новой технологией Auto Boost System (ABS), однако и оно закончилось полным провалом. В предыдущей главе этой статьи, где рассказывалось о возможностях BIOS материнской платы DFI LANPARTY DK X48-T2RS, мы уже упоминали о том, что платы DFI обладают одной из самых удобных систем по сохранению пользовательских профилей настроек BIOS. Технология Auto Boost System призвана добавить возможность сохранять комплекс настроек не только в микросхеме BIOS, но и на внешних носителях, а также обмениваться ими. Подобными способностями обладают системные платы Asus, однако во всех остальных отношениях подход DFI намного лучше и удобнее.
Судя по руководству, посвящённому описанию технологии Auto Boost System, она должна запускаться, если при старте платы нажать клавишу F1. Однако в нашем случае автоматически загружался профиль №4, в котором на тот момент ничего не было сохранено, после чего система отказывалась стартовать. Тогда в слот 4 специально был записан работоспособный комплекс настроек, теперь при нажатии F1 загружался именно он, плата работала, но где тут технология Auto Boost System и чем нажатие на F1 отличается от нажатия "горячей кнопки" 4, соответствующей четвёртому профилю и загружающей его? Разобраться во всём этом не удалось.
Вызывает сомнения и сам способ старта технологии ABS с помощью клавиши F1. Ведь для неё уже зарезервирована функция продолжения загрузки после обнуления CMOS.

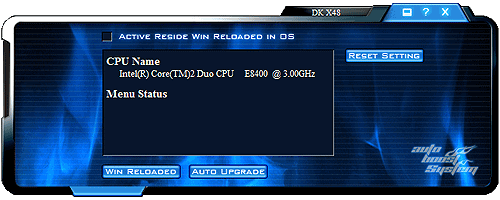

Не получилось и воспользоваться утилитой, обеспечивающей работу технологии Auto Boost System в среде Windows. При инсталляции она почему-то требует предварительно установить Microsoft .NET Framework 2.0, хотя для Windows Vista этого не требуется. Программа всё же устанавливается, после чего может сохранить текущий комплекс настроек на диске, но больше не делает ничего полезного.
Утилита не может загрузить собственноручно сохранённые настройки, она не видит профилей, которые сохранены в CMOS, а при попытке загрузить специальный файл для автоапгрейда, скачанный с сайта DFI, сообщает о несоответствии версий BIOS.

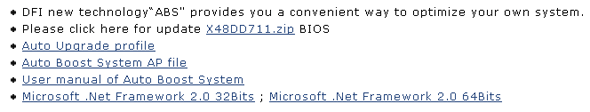

О технологии Auto Boost System узнаёшь на странице сайта DFI , посвящённой плате DFI LANPARTY DK X48-T2RS. Тут же предлагается скачать специальный профиль для автоапгрейда, инсталляционный файл с программой, руководство в формате pdf и Microsoft .NET Framework 2.0 для запуска программы под Windows XP. Однако в самом начале стоит предложение скачать версию BIOS X48DD711.
Уже давно доступны более свежие версии BIOS, но, может быть, только с этой версией работает технология Auto Boost System? Нет, даже в этом случае программа жаловалась на несоответствующую версию BIOS при загрузке профиля для автоапгрейда. К тому же тесты показали, что с версией BIOS X48DD711 плата хуже разгоняет процессоры. Теряется стабильность работы системы при разгоне в тех режимах, в которых плата спокойно работала с прошивками BIOS X48DD725 и X48DD829.
Кстати, оказалось, что на сайте DFI есть как минимум две различные страницы с обновлениями BIOS для материнской платы DFI LANPARTY DK X48-T2RS. Если кликнуть на слово BIOS в навигационном меню на левой стороне страницы, то попадаешь на одну страничку, где последняя версия BIOS X48DD725 от 25 июля. Если же кликнуть на ссылку с предложением скачать версию BIOS X48DD711 , то попадаешь на другую страничку, где совсем другие версии BIOS! Последняя, в частности, X48DD829 от 29 августа. Разница между страницами некоторое время оставалась неясна, но позже заядлые любители DFI пояснили, что страница, адрес которой содержит выражение FLAG=A – это официальные версии прошивок. Если же в адресе поменять FLAG=A на FLAG=B, то попадаешь на страничку с beta-версиями. То есть последняя официальная версия BIOS X48DD725 от 25 июля, а прошивки BIOS X48DD829 от 29 августа и X48DD711 от 11 июля – это беты.
Судя по описанию, скриншотам и программе ABS, технология Auto Boost System может пригодиться, как минимум, в трёх случаях. Прежде всего, она будет полезна начинающим оверклокерам. Не секрет, что BIOS материнских плат DFI содержит пугающее количество настроек, в которых не так-то просто разобраться. Вместо этого неопытный пользователь может скачать специальный профиль с настройками, предназначенными, предположим, для оверклокинга процессора на 20% или для разгона памяти DDR2 800 до 1066 МГц.
Однако начинающими оверклокерами применимость технологии не ограничивается. Мне удалось добиться работоспособности платы лишь на частоте FSB 483 МГц, а кому-то другому посчастливилось разогнать её, предположим, до 580 МГц по шине. Ух-ты! Как это у тебя получилось? Вместо пространного описания всех многочисленных деталей разгона, достаточно прислать мне крохотный файлик с профилем, который будет содержать нужные значения, установленные для всех параметров BIOS. И пусть нет двух одинаковых материнских плат, как не существует и совершенно одинаковых процессоров, у каждого свои возможности, своё напряжение питания, своя система охлаждения... Наверняка потребуется коррекция, подгонка параметров под конкретную систему, но всё же общие принципы можно будет уловить.
Есть и третий вариант использования технологии Auto Boost System. Если я собираюсь побродить по сети Интернет или послушать музыку, то мне вполне достаточно процессора, работающего в номинальном режиме. При старте платы я нажимаю кнопку 1, и грузится первый профиль со штатными настройками. Если я планирую поиграть в какую-нибудь современную высокотехнологичную игру, то мне понадобится вся мощь разогнанной системы. В этом случае при старте я нажимаю кнопку 2, и загружается второй профиль, где сохранены настройки для разгона процессора до 4.1 ГГц. Но что делать, если я захочу поиграть после того, как вдоволь наслушался рэпа и успел прочесть все актуальные новости и статьи? Мне нужно рестартовать систему, поймать момент, когда она только начнёт проходить стартовую процедуру POST, нажать клавишу 2, и лишь затем система загрузится в оверклокерском режиме. При использовании технологии Auto Boost System я прямо в Windows запускаю утилиту, загружаю нужный профиль и после рестарта без каких-либо проблем и лишних телодвижений получаю желанный набор характеристик.
К сожалению, всё это лишь наши предположения и догадки. Ввиду неработоспособности технологии Auto Boost System, нам придётся отложить с ней знакомство. О новых неожиданных способах применения ABS, о скрытых достоинствах и неочевидных недостатках, если они есть, конечно, нам придётся рассказать вам в другой раз.
Заключение
Возможно, вы удивитесь, но у меня осталось очень хорошее впечатление о материнской плате DFI LANPARTY DK X48-T2RS. Да, её не удалось заставить работать на частотах порядка 500 МГц FSB, но для успешного разгона подавляющего большинства современных процессоров этого и не требуется. В частности, наш экземпляр процессора Intel Core 2 Duo E8400 без труда разогнался до 4.1 ГГц, а на большее он и не способен. Плата грамотно спроектирована, у неё ничем не ограниченные, полнофункциональные возможности BIOS. Список технических характеристик удовлетворит основную массу пользователей, в то же время плата не отягощена избыточным количеством дополнительных контроллеров и невостребованных функций.
Конечно, есть и недостатки, куда же без них. Больше всего не вяжется с общим хорошим впечатлением от платы этот на удивление бесполезный джампер Clear CMOS на задней панели. Кроме того, плате явно не хватает возможностей по регулировке скорости вращения вентиляторов. Нет автоматической коррекции скорости в зависимости от температуры и даже нельзя просто уменьшить количество оборотов до какого-нибудь подходящего значения. Можно вспомнить ещё несколько минусов, однако они ещё менее существенны, чем названные.
В течение всего обзора материнская плата всё время называлась "новой", хотя к новинкам её причислить всё же трудновато. К тому же существует аналогичная плата, основанная на чипсете Intel X38 Express, на базе дизайна которой создана DFI LANPARTY DK X48-T2RS. Просто это первая плата DFI из серии LANPARTY DK, которую мы тестировали и трудно отделаться от ощущения новизны продукта.
В целом системная плата DFI LANPARTY DK X48-T2RS проявила себя очень даже достойно. Она не поражает воображение безумными нововведениями, но и не вызывает раздражения вопиющими недостатками. Это хорошая, надёжная плата, не экстрим, а настоящая рабочая лошадка. Одна из тех относительно редких на сегодняшний день плат, которую хочется установить в собственный компьютер. Я бы доверил ей свои данные, её возможностей для меня в основном достаточно и цена не запредельная. Присмотритесь, может и вам она понравится.
