установка кулера на материнские платы
Scythe NINJA 2 поддерживает все современные платформы, а также практически исчезнувшие на рынке платформы с разъёмом Socket 478. Для установки кулера на любую из них вынимать материнскую плату из корпуса системного блока нет необходимости, так как применяются следующие типы креплений:
реклама
Socket 478 |
Socket 939/AM2(+) |
LGA 775 |
---|
Крепление под Socket 478 уже не актуально, поэтому останавливаться на нём не будем. А вот под процессоры AMD семейств К8 и К10 крепление цепляется за стандартную пластиковую рамку сокета, которая приворачивается к backplate, поэтому материнская плата не выгибается. Что же касается установки кулера на платформы с разъёмом LGA 775, то здесь используются стандартные пластиковые крепления типа push-pin, которые пусть и крепко прижимают кулер к теплораспределителю процессора, но здорово выгибают материнскую плату. Кроме того, ввиду непосредственной близости пластин радиатора повернуть эти крепления, для того чтобы снять кулер, сложно даже на открытом стенде и невозможно внутри корпуса системного блока. Крайне неудобное крепление, жаль, что в NINJA 2 не использовано крепление на стойках с backplate, как у Scythe NINJA Copper – пусть и тоже не без недостатков, но всё-таки лучше, чем push-pin. Добавлю здесь, что расстояние от поверхности материнской платы до нижнего ребра кулера равно 42 мм.
Внутри корпуса системного блока NINJA 2 довольно тесно, настолько, что даже пришлось вынуть первую пару модулей оперативной памяти:

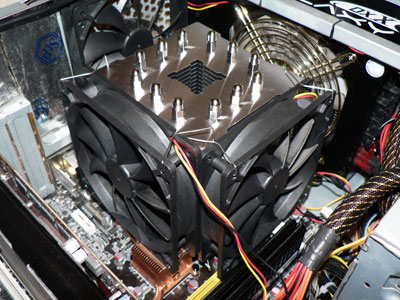

Прислушавшись к рекомендациям участников нашей конференции, высказанных в комментариях к предыдущим статьям, я решил установить второй вентилятор не на противоположную сторону радиатора кулера, а на одну из боковых:
И действительно, как показали результаты тестирования, такая "перекрёстная" установка вентиляторов на радиатор позволяет работать кулеру с двумя вентиляторами на 2-3 градуса эффективнее, чем при последовательной установке пары вертушек. Причем, это наблюдалось как внутри корпуса системного блока, где двум вентиляторам на радиаторе помогали 120-мм корпусный вентилятор и 135-мм вентилятор в блоке питания, так и на открытом стенде, где трудились только вентиляторы Scythe NINJA 2.
Теперь на очереди спецификации новинки и её рекомендованная стоимость.
реклама
технические характеристики и стоимость
Технические характеристики и рекомендованная стоимость нового кулера сведены в следующую таблицу:
Наименование технических характеристик |
Scythe NINJA 2 (SCNJ-2000) |
---|---|
Размеры кулера Д х Ш х В, (вентилятора), мм | 116 x 116 x 152 (120 х 120 х 25) |
Материал радиатора и конструкция | 27 алюминиевых пластин на 6-ти медных тепловых трубках диаметром 6 мм и медном основании |
Скорость вращения вентилятора, об/мин | ~1 000 (±10%) |
Уровень шума, дБА | ~20.5 |
Воздушный поток, CMF / m3|h | ~52.90 / ~89.87 |
Статическое давление, mmH2O | ~0.43 |
Число и тип подшипников вентилятора | 1, скольжения |
Время наработки на отказ, час | 30 000 |
Номинальное напряжение вентилятора, В | 12 |
Сила тока, А | 0.18 |
Потребление, Ватт | 2.16 |
Возможность установки на CPU разъёмы | Socket 478, LGA 775, Socket 754/939/940/ AM2 & AM2+ |
Полная масса кулера, грамм | 820 (в т.ч. 115 грамм вентилятор) |
Дополнительно (особенности) | возможность работы в пассивном режиме, термопаста SilMORE |
Рекомендованная стоимость, долларов США | 54 |
2. Тестовая конфигурация, инструментарий и методика тестирования
Обновлённый Scythe NINJA и его конкуренты тестировались в двух режимах: на открытом стенде, когда материнская плата находится горизонтально на столе, а кулеры на ней в вертикальном положении, а также в закрытом корпусе системного блока при вертикальном расположении материнской платы. Конфигурация системного блока во время проведения тестирования не подвергалась каким-либо изменениям и состояла из следующих комплектующих:
- Материнская плата: ASUSTek P5K Deluxe/WiFi-AP (Intel P35), LGA 775, BIOS v0812;
- Процессор: Intel Core 2 Extreme QX9650, 3.0 ГГц, 1.25 В, L2 2 x 6 Мбайт, FSB: 333 МГц x 4, (Yorkfield, C0);
- Термоинтерфейс: Arctic Silver 5;
- Видеокарта: HIS Radeon HD 4850 GDDR3 512 Мбайт / 256 Бит, @725/2275 МГц;
- Система охлаждения видеокарты: Arctic Cooling Accelero S1 + Turbo Module;
- Оперативная память:
- 2 x 1024 Мбайт DDR2 Corsair Dominator TWIN2X2048-9136C5D (Spec: 1142 МГц / 5-5-5-18 / 2.1 В);
- 2 x 1024 Мбайт DDR2 CSX DIABLO CSXO-XAC-1200-2GB-KIT (Spec: 1200 МГц / 5-5-5-16 / 2.4 В);
- Дисковая подсистема: SATA-II 500 Гбайт, Samsung HD501LJ, 7200 об/мин, 16 Мбайт, NCQ;
- Система звукоизоляции и охлаждения HDD: Scythe Quiet Drive 3.5";
- Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW Samsung SH-S183L;
- Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и выдув установлены 120-мм корпусные вентиляторы Scythe Slip Stream 120 на ~960 об/мин на силиконовых шпильках, на боковой стенке – такой же вентилятор на ~800 об/мин);
- Панель управления и мониторинга: Zalman ZM-MFC2;
- Блок питания: Enermax Galaxy DXX (EGA1000EWL) 1000 Ватт (штатные вентиляторы: 135-мм на вдув, 80-мм на выдув).

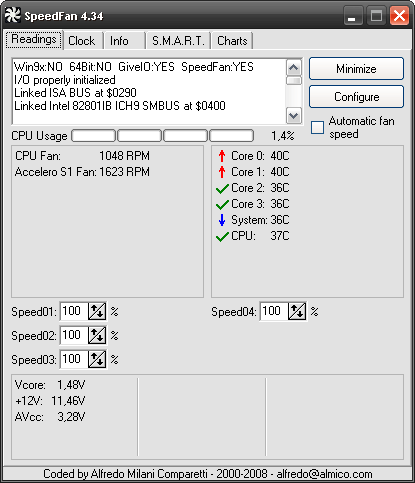

Все тесты были выполнены в операционной системе Windows XP Professional Edition SP3. Для осуществления мониторинга температуры процессора и материнской платы, а также скорости вращения вентиляторов кулеров использовалась утилита SpeedFan версии 4.34, считывающая температуру непосредственно из регистров процессора:

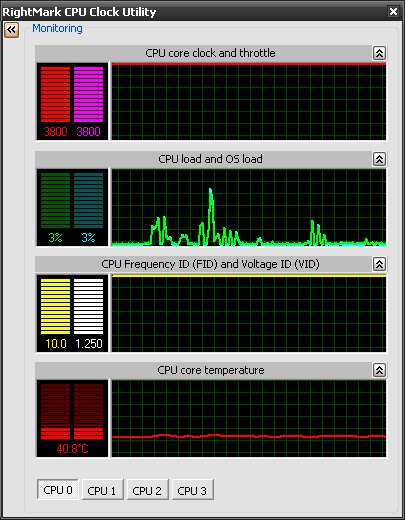

Технологии автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы были выключены, как и функции энергосбережения процессора. Контроль срабатывания термозащиты CPU (режима пропуска тактов) осуществлялся с помощью утилиты RightMark CPU Clock Utility 2.35.0:

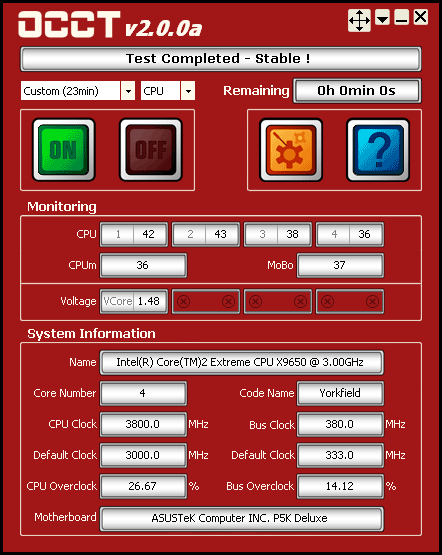

Разогрев CPU был выполнен с помощью программы OCCT (OverClock Checking Tool) версии 2.0.0а в режиме максимальной нагрузки на процессор при 23-минутном периоде тестирования, из которого одна первая и четыре последние минуты являются временем простоя системы:
Эффективность систем охлаждения проверялась не менее чем двумя циклами тестирования с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде период стабилизации был практически вдвое меньше. Несмотря на период стабилизации температуры, как правило, результаты второго цикла прогрева CPU были выше на 0.5-1 градус Цельсия. За итоговый результат принимались максимальные показатели температуры самого горячего из четырёх ядер процессора по двум циклам тестирования (при условии если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё, как минимум, один раз).
Комнатная температура во время тестирования контролировалась установленным рядом с системным блоком электронным термометром, с возможностью мониторинга изменения температуры в комнате за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура колебалась в диапазоне 25.5 ~ 26.0 градусов Цельсия и является начальной точкой отсчёта на диаграммах температур. Добавлю, что частота вращения вентиляторов кулеров на этих же диаграммах указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за всё время тестирования.

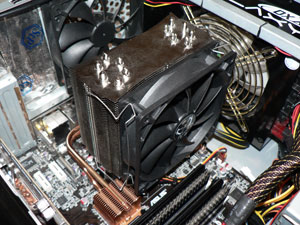

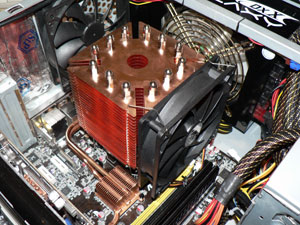

Теперь о конкурентах. К сожалению, у меня давно уже не осталось первой ревизии Scythe NINJA, как и не сохранилось его кулера-клона OCZ Vindicator, поэтому прямого противопоставления прежних версий "самурая" и новинки сегодня не получится. Зато в моём распоряжении есть Scythe NINJA Copper ($70), который, как мы знаем, выигрывает 3~5 градусов у своего алюминиевого собрата, поэтому не составит особого труда сопоставить полученные ранее результаты с тем, что мы получим сегодня. Ну а чтобы в сегодняшних тестах не ограничиваться системами охлаждения только одной японской компании в тестирование добавлен кулер башенного типа Thermalright Ultra-120 eXtreme ($60):
реклама
Все системы охлаждения тестировались с одним одинаковым вентилятором Scythe Slip Stream 120 (от NINJA 2) на скорости вращения в ~1000 об/мин. Кроме того, герой сегодняшнего обзора дополнительно проверялся с двумя перекрёстно установленными вентиляторами Slip Stream 120 на скоростях вращения в ~1000 об/мин и ~2000 об/мин.
Перейдём к изучению результатов тестирования.
