Эта работа была прислана на наш "бессрочный" конкурс статей и автор получил награду – фирменную футболку сайта и блок питания CoolerMaster RS-450-ACLY (450W).
Вот и наступило долгожданное лето, которое дарит простым гражданам солнце, тепло и прочие радости. Но оверклокеры несколько отличаются от обычных людей – им лето приносит, в числе прочего, и дополнительные хлопоты. Ведь у многих из них "железо" работает на пределе возможностей, и даже небольшое увеличение температуры окружающей среды может привести к перегреву.
К особо "горячим" устройствам, нуждающимся в эффективном охлаждении, можно смело отнести видеокарты. Еще несколько лет назад для охлаждения GPU (графического процессора) было вполне достаточно компактного радиатора с крохотным вентилятором. Но прогресс не стоит на месте – растут тактовые частоты, растет количество транзисторов, а вместе с ними и тепловыделение.
Для тех, кого не устраивает эффективность стандартных систем охлаждения, компания IceHammer выпустила линейку кулеров для GPU. Это модель IH-300V с радиатором, выполненным из меди, и модель IH-250V с медно-алюминиевым радиатором.
реклама
Комплект поставки одинаков для обоих кулеров:
- радиатор GPU;
- радиаторы для памяти (8 шт.);
- винты (2 шт.);
- гайки (2 шт.);
- бэк-плата;
- регулятор скорости вращения;
- разветвитель питания.
Характеристики кулеров, полученные с сайта производителя:
Модель | Материал радиатора | Масса, г | Тип подшипника | Обороты, об/мин | Уровень шума, dB |
IH-300V | медь | 302 | 2-ball | 1350-2650 | 18–25 |
IH-250V | медь+алюминий | 196 | 2-ball | 1350-2650 | 18–25 |
Список поддерживаемых видеокарт:
ATI Radeon 9xxx Series |
ATI Radeon X Series |
NVIDIA GeForce4 MX Series |
NVIDIA GeForce FX 5200 |
NVIDIA GeForce FX 5500 |
NVIDIA GeForce FX 5600 |
NVIDIA GeForce FX 5700 |
NVIDIA GeForce4 Ti 4xxx Series |
NVIDIA GeForce FX 5700 (Ultra) Series |
NVIDIA GeForce FX 5800 Series |
NVIDIA GeForce FX 5900 Series |
NVIDIA GeForce FX 5950 Series |
NVIDIA GeForce 6600 Series |
NVIDIA GeForce 6800 LE Series |
NVIDIA GeForce 6800 Series |
NVIDIA GeForce 6800 GT Series |
NVIDIA GeForce 6800 Ultra Series |
NVIDIA GeForce 6800 Ultra Extreme |
В этом кратком обзоре мы попробуем оценить эффективность новинок, выявить их сильные и слабые стороны.
реклама
Начнем, пожалуй, с осмотра качества обработки основания. Что же мы видим? Поверхность "Хаммеров" обработана не самым лучшим образом – на основании обоих радиаторов четко видны мелкие борозды и царапины.
Еще один примечательный момент: оба кулера имеют прозрачную крыльчатку вентилятора и красную светодиодную подсветку, что наверняка обрадует обладателей прозрачных корпусов и моддеров.
Установка на видеокарту
На сегодняшний момент большую популярность в среде оверклокеров получило семейство видеокарт 6600 (GT) на чипах Nvidia. Поэтому в качестве "агрегатоносителя" мы будем использовать видеокарту PCI-E Sparkle 6600GT 128Mb. В списке совместимых с кулером видеокарт наша 6600GT отсутствовала. Печально, конечно, но как-нибудь выкрутимся.

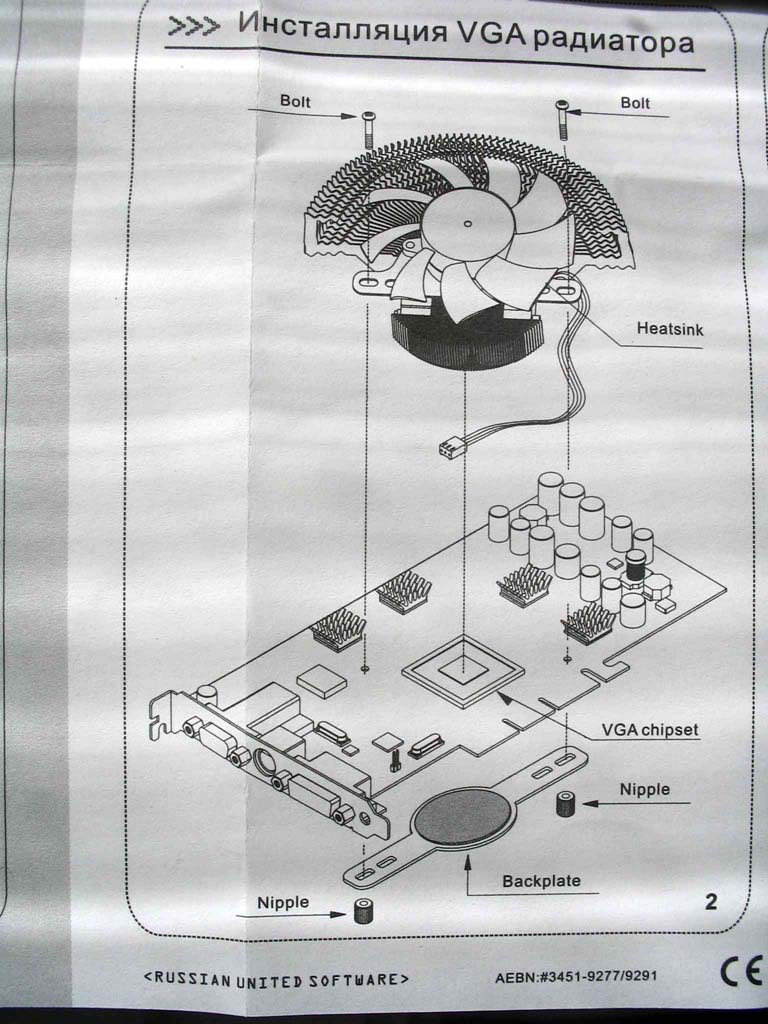

Согласно прилагаемой инструкции, процесс установки выглядит так:
Кулер разработчики решили крепить весьма своеобразно. Нам нужно положить радиатор на GPU, потом установить с обратной стороны видеокарты бэк-плату, которая придает конструкции дополнительную жесткость. Затем вставить в паз скобы радиатора длиннющие шпильки, проходящие через PCB видеокарты и бэк-плату, и, наконец, "наживить" и закрутить гайки.
Недостатки стандартного способа крепления:
- ОЧЕНЬ велик риск сколоть ядро GPU. Вы можете тянуть гайки до тех пор, пока не загнете крепежную скобу или бэк-плату, – ограничений нет никаких.
- Бэк-плата прижимается к PCB видеокарты через очень жесткую резиновую прокладку. Как следствие, можно запросто раздавить бескорпусные элементы на обратной стороне видеокарты.
- Для того чтобы установить кулер, нужно обладать ловкостью осьминога – двух рук для этой задачи просто не хватает.
Если бы мы могли, то посоветовали инженерам IceHammer коренным образом переработать систему крепления. За основу можно взять крепеж Zalman VF700 :).
Пробуем установить кулер на нашу подопытную Sparkle. Не получается: крепежные отверстия в PCB видеокарты и отверстия в скобе радиатора не совпадали приблизительно на 5 мм. Пришлось с двух сторон расточить надфилем пазы на крепежной скобе. Надеемся, что теперь ничто не помешает установке.
Не тут-то было! При использовании штатного крепежа радиатор заметно перекашивается. На этом эксперименты со штатным крепежом были закончены. Мы вышли из ситуации таким образом:
Установили в крепежные отверстия стойки с метрической резьбой (нашли их в хламе). С обратной стороны PCB прикрутили еще две стойки, затем перевернули бэк-плату и закрепили ее двумя гайками M3.
реклама
Так выглядит видеокарта с установленным кулером:
Наконец проблемы с установкой позади. Для полноты картины протестируем вместе с нашими "Хаммерами" Zalman VF-700СU и стандартное охлаждение от Sparkle.
Как мы тестировали
Тестирование проводилось на открытом стенде. Температура в помещении с помощью кондиционера поддерживалась на уровне 27-27.5 градусов Цельсия. Видеокарта разгонялась с помощью программы RivaTuner до 585 МГц по ядру и 1200 МГц по памяти. В качестве "грелки" мы использовали артефакт-тест программы ATITool.
Сначала мы прогнали тесты, используя стандартное охлаждение, затем оба IceHammer'а и, наконец, Zalman. Как показала практика, температура ядра полностью стабилизируется уже после 8-10 минут прогрева. Для надежности показания снимались после 20 минут прогрева.
Тестовая конфигурация:
- Материнская плата: Asus A8N-E.
- Процессор: Athlon 64 3000+ Winchester.
- Кулер: CPU Ice Hammer 3775WV.
- Видеокарта: PCI-E Sparkle 6600GT 128Mb, Vgpu 1.58 V.
- Память: 2x512 Kingston KVR400X64C3A.
- БП: FSP460-60PFN.
- HDD: Samsung 1203N.
- CD-RW/DVD: Toshiba 1612.
Результаты тестирования
Выводы
Что же мы видим? Самым производительным оказался Zalman VF700-Cu, но и кулеры от IceHammer не ударили в грязь лицом и показали вполне достойные результаты. В актив "Хаммеров" следует отнести невысокую цену – около 23 и 17 долларов за медный и алюминиево-медный варианты соответственно. Также стоит отметить, что скорость вращения вентиляторов у "Хаммеров" меньше, чем у Zalman'а, поэтому уровень шума ниже, но и эффективность страдает.
Попробуем подытожить.
Достоинства:
- хорошая эффективность;
- отличное соотношение цена/производительность;
- низкий уровень шума;
- красная подсветка.
Недостатки:
- непродуманная система крепления;
- посредственное качество обработки основания.
Выражаем благодарность компании "ВИП Компьютер" (г. Новосибирск) за предоставленный на тестирование Zalman VF700Cu.
