Мод моего компа – воздушный фильтр


Эта работа была прислана на наш "бессрочный" конкурс статей. За цикл статей о фильтрации воздуха автор получил приз – медный кулер под Socket A.


Сейчас поведаю очередную историю. В отличие от корпуса моей подруги, мой Q500 немного побольше и более располагает для всяких экспериментов. Довольно долго у меня стояли фильтры на базе 80-ти мм-х вентиляторов, всё работало, пыли не было. Но был такой шум, что подруга просыпалась :-) Поэтому появилась закономерная идея замены вентиляторов на 120-ти мм-е.

Самое трудное в этом моде (imxo) найти переходник, с помощью которого можно прикрепить мешок к вентилятору. Долгое время не мог найти простого решения, поэтому пришлось решить проблему в "лоб". Просто заказал конструкторам с работы вот такие переходники. Они изготавливались из трубы и листа железа. Соединение сварное.

Начинаем с выпиливания в необходимом месте корпуса отверстия под вентилятор. Перед началом каких-либо слесарных работ настоятельно рекомендую полную разборку машины. Работая с голым каркасом, Вы гарантированно ничего не угробите, да и получите большую свободу действий. В результате я получил вот такое отверстие.





Для сборки фильтра необходимы показанные ниже компоненты. Мешок сшит из лавсанового полотна. В принципе, можно найти и другой материал, но этот мне показался лучшим.

Надеваем мешок на наш переходник и фиксируем его автомобильным хомутиком

В результате получаем вот такой фильтр

Собираем все компоненты прямо на задней стенке корпуса





Вентилятор вынесен наружу, чтобы размер внутреннего фильтра был максимальным.

Фиксируем компоненты винтами

Затягиваем, но не слишком. Рекомендую использовать шайбы гровера. Гарантия того, что у вас ничего не раскрутится.

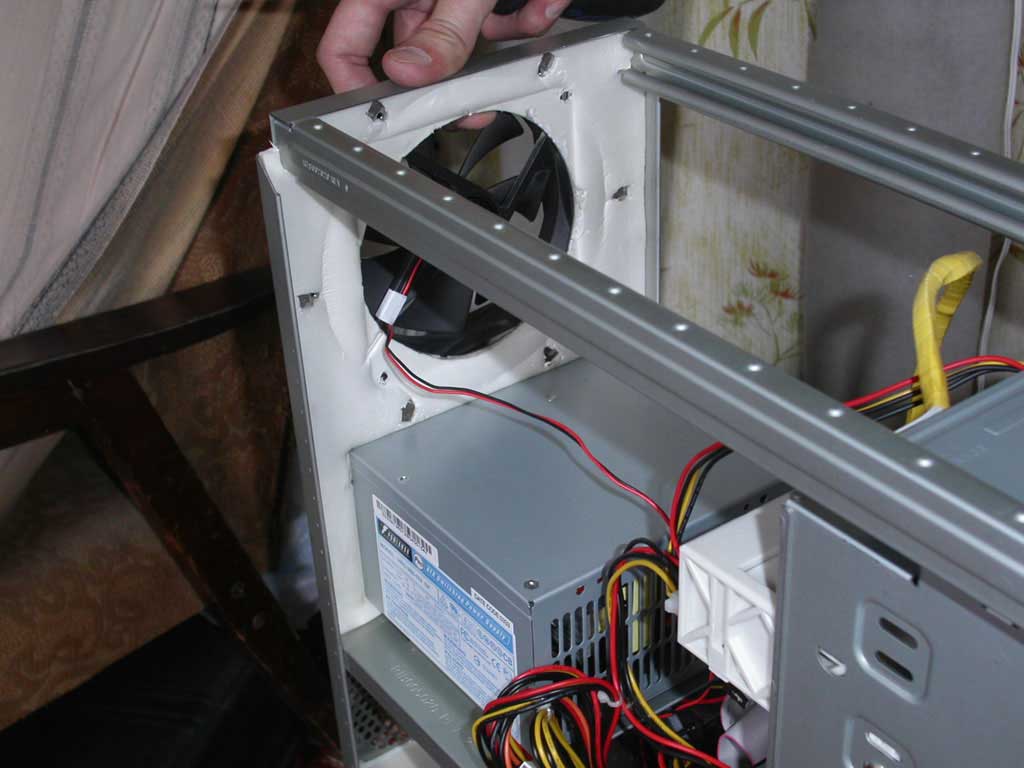

Задняя стенка выглядит следующим образом.

Последние штрихи - расправляем фильтр. Чем больше поверхность, тем лучше. Как видно на фотографии, таких фильтров в моём компьютере 2. Вентиляторы я включил последовательно на 12 Вольт. Таким образом они работают от 6 Вольт каждый.





С передним фильтром я проделывал практически то же самое, с небольшой разницей. Сам вентилятор поставлен за фальшпанель.

Ещё одна хитрость заключается в том, что для улучшения хода воздуха, я вырезал всю лишнюю пластмассу в нижней части передней панели.

В заключение скажу, что никогда не будет лишней шумоизоляция. В результате получаем нешумный компьютер, который не надо вытряхивать от пыли. Практика показала, что такой фильтр нуждается в очистке не чаще раза в год. Причём, очень интересно обнаружить через год, что материал фильтра, даже снаружи, становится серым.


Ждём Ваших комментариев в специально созданной ветке конференции.
