Обзор и тестирование блока питания Aerocool Aero Bronze 850M
Оглавление
- Вступление
- Упаковка и комплектация
- Внешний вид и особенности конструкции
- Краткие технические характеристики
- Конфигурация тестового стенда
- Инструментарий и методика тестирования
- Результаты тестов
- Сравнение результатов
- Заключение
Вступление
Доступные блоки питания всегда были «хлебом насущным» для AeroCool, вот почему этот тайваньский производитель постоянно совершенствует и расширяет свои линейки продуктов среднего класса.
Серия Aero Bronze (80 Bronze) при привлекательной стоимости получила более совершенную платформу с синхронным выпрямителем и DC-DC-преобразователями. Кроме того, в конструкции были использованы японские твердотельные конденсаторы для повышения надежности. В результате мы получили недорогие устройства, соответствующие всем современным требованиям и пригодные для домашних систем самого разного уровня – от базовых «мультимедийных» сборок до серьезных игровых машин.
Ранее мы уже рассматривали Aero Bronze 700W и Aero Bronze 750M, а сегодня познакомимся с новым флагманом серии – Aero Bronze 850M. Он стал первым блоком питания Aerocool среднего класса, который получил разъемы MicroFit 12-pin. Таким образом, в отличие от младших моделей серии, Aero Bronze 850M можно использовать со всеми ускорителями GeForce серии RTX 30 (в том числе Founder’s Edition).
реклама
Сегодня мы проверим, с какой реальной нагрузкой сможет справиться Aero Bronze 850M, и как этот недорогой блок будет чувствовать себя в режимах с максимальным потреблением.
Упаковка и комплектация
Aero Bronze 850M поставляется в небольшой картонной коробке скромного серого цвета. Минималистичное оформление хорошо знакомо нашим постоянным читателям по другим моделям серии.
Несмотря на внешнюю простоту оформления, на коробке нашлось место для всех необходимых сведений: описания ключевых особенностей модели, таблицы мощностных характеристик и списка разъемов.
К надежности и аккуратности упаковки также нет никаких претензий – корпус блока завернут в плотную пузырчатую пленку, все шнуры расфасованы по пакетам.
Комплект поставки типичен для блоков питания среднего класса: инструкция, шнур питания и крепежные винты.
реклама
Внешний вид и особенности конструкции

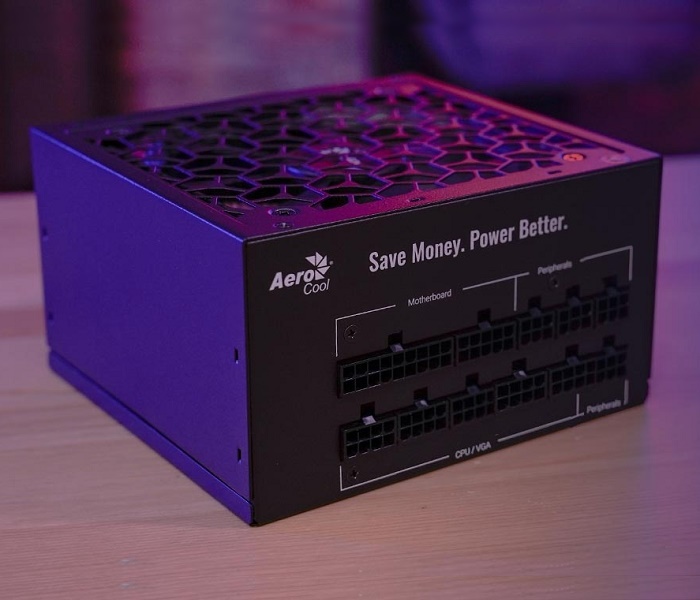

Визуально Aero Bronze 850M не отличается от других моделей серии. Главное украшение этих блоков – оригинальная решетка вентилятора из сегментов-шестиугольников:
Литера M в названии модели указывает на полностью модульную конструкцию (то есть подключаемыми являются все кабели БП – в том числе основные, с разъемами CPU и Mainboard). Интересно, что менее мощные модели линейки Aero Bronze можно заказать как в модульном, так и в немодульном виде («обычный» блок обойдется чуть дешевле). А вот 850-ваттная модификация пока представлена только в таком варианте.
Габариты блока 139 х 149 х 86 мм – он полностью соответствует спецификациям ATX. Это позитивный момент, особенно если учесть высокую мощность и полностью модульную конструкцию. Как правило, подобные модели оказываются заметно длиннее эталона, что может создать проблемы при установке в компактные корпуса.
Разъемы для подключения кабелей расположены на задней стенке корпуса и подписаны для удобства сборки. Сразу же обращу ваше внимание на то, что для шнуров питания видеокарт и процессора используются одни и те же коннекторы. Мы еще вернемся к этому моменту позже.
Блок снабжен вентилятором типоразмера 120 х 25 мм со стандартной семилопастной крыльчаткой. Он оснащен простым подшипником скольжения, а максимальная скорость вращения достигает 1800 об/мин.
Теперь рассмотрим мощностные характеристики. Платформа, используемая для создания всех моделей Aero Bronze, предлагает мощную единую линию 12 В. Отметим это как позитивный момент – теоретически блок способен отдать всю доступную мощность всего через один разъем, что полностью исключает проблемы с распределением нагрузки между производительными компонентами.
Максимальная сила тока на основном канале может достигать 70 А, что соответствует мощности 840 Вт. Это 98.8% от заявленного номинала БП – отличный показатель.
Сила тока на второстепенных линиях 3.3 В и 5 В ограничена на уровне 20 А, суммарная нагрузка – до 130 Вт. Итак, заявленные мощностные характеристики соответствуют назначению блока, чуть позже мы проверим эти цифры на практике.
Все шнуры данного блока (включая самый толстый, Mainboard) выполнены в виде плоских шлейфов. Они хорошо гнутся и создают минимальное сопротивление потокам воздуха при грамотной укладке внутри корпуса.
реклама
Для подключения к материнской плате предусмотрены разъемы ATX Mainboard 20+4-pin и два CPU 4+4. Благодаря этому блок можно использовать в самых разных системах, в том числе в производительных сборках с многоядерными CPU класса HEDT, которые требуют двух коннекторов питания.
Теперь разберемся с подключением видеокарт – здесь все не так просто. В набор входят два кабеля, на которых размещены по одному разъему PCIe 6+2-pin и один кабель с двумя разъемами PCIe 6+2-pin. Все они используют для подключения к блоку по одному восьмиконтактному коннектору. Также в комплекте есть шнур с двумя разъемами NVIDIA MicroFit 12-pin, но для того, чтобы подключить его к блоку, надо задействовать сразу два восьмиконтактных коннектора (обозначено на нижней части схемы):
Всего восьмиконтактных коннекторов у Aero Bronze 850M пять – тут все сходится. Однако они же используются и для подключения кабелей питания процессора. Таким образом, подключить все кабели одновременно невозможно (в этом месте майнеры негодуют!), однако для любых домашних/игровых сборок вариантов более чем достаточно.
Для периферии предназначены шесть коннекторов SATA и четыре Molex – здесь все так же, как у 750-ваттной модели, которую мы рассматривали ранее.
Краткие технические характеристики
Наименование модели | Aerocool Aero Bronze 850M |
---|---|
Заявленная мощность, Вт | 850 |
Нагрузочная способность линии 12 В, Вт | 840 |
Отношение нагрузочной способности линии 12 В к общей мощности блока, % | 98.8 |
Заявленный класс эффективности (сертификат) | 80 Plus Bronze |
Габариты, мм | 139 х 149 х 86 |
Типоразмер вентилятора | 120 x 25 мм |
Модульная конструкция | Да (полностью) |
Разъемы | 20+4-pin Mainboard; 2 х 4+4-pin CPU; 4 x 6+2-pin PCIe; 2 х 12-pin MicroFit, 6 х SATA; 4 х Molex |
Длина шнуров, мм | 600 (Mainboard); 800 (CPU); 700 (PCIe); 600 (MicroFit); 800 (SATA); 650 (Molex) |
Конфигурация тестового стенда
- Материнская плата: Gigabyte X399 Aorus Gaming 7;
- Процессор: AMD Ryzen Threadripper 1950X;
- Система охлаждения процессора: Arctic Freezer 50TR;
- Оперативная память: XPG Spectrix D50 (DDR4-3200, 2 x 8 Гбайт, двухканальный режим);
- Видеокарта: Radeon HD 6970 (одиночная видеокарта и два ускорителя в связке CrossFire);
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Корпус: открытый стенд;
- Блок питания: Aerocool Aero Bronze 850M.
Программное обеспечение:
- Операционная система: Windows 10 x64 Ultimate;
- Драйвер видеокарты: AMD Catalyst 15.7.1;
- Вспомогательные утилиты: MSI Afterburner 4.6.2, Prime 95 v.29.8, Furmark 1.21.2.
Инструментарий и методика тестирования
С обновленной методикой тестирования вы можете ознакомиться в отдельном материале.
Результаты тестов
В реальной игровой системе с двумя видеокартами Aero Bronze 850M смог работать с нагрузкой вплоть до 850 Вт. При попытке перейти к следующему режиму – 900 Вт – система отключалась через несколько минут. Таким образом, блок Aerocool подтвердил заявленную мощность, однако использовать его с «перегрузом» не получится.
КПД
При разных уровнях нагрузки
%
Как и другие модели серии, Aero Bronze 850M заметно превосходит обязательные требования стандарта 80 Plus Bronze. В некоторых режимах блок показывает результаты на уровне приличных «золотых» моделей прошлых лет.
Напряжение по линиям 3.3/5/12 В
При разных уровнях нагрузки
В
Система стабилизации с DC/DC преобразователями отлично справляется со своими обязанностями. Как и у других моделей серии, просадки под нагрузкой отсутствуют; напротив, напряжения даже слегка возрастают.
Скорость вращения вентилятора
При разных уровнях нагрузки
Об/мин
Базовая скорость вращения крыльчатки вентилятора составляет ~750 об/мин. Этот показатель выдерживается вплоть до нагрузки 350-400 Вт, а дальше начинает постепенно возрастать. Максимум достигает почти 1600 об/мин.
Уровень шума
С расстояния 150 мм
При разных уровнях нагрузки
дБ
Ранее мы уже не раз отмечали, что «бронзовые» блоки могут быть тихими только при мощности до 550-600 Вт. Далее тепловыделение становится слишком высоким и приходится поднимать обороты вентилятора.
Aero Bronze 850M – один из самых эффективных (по КПД) блоков с сертификатом 80 Plus Bronze, однако и он становится «слышимым» при нагрузке более 600 Вт и субъективно «шумным» после 700 Вт.
Сравнение результатов
В нашей подборке есть 850-ваттные блоки самого разного уровня, однако «бронзовых» моделей среди них совсем немного. Можно отметить разве что заслуженного старичка Chieftec BPS-850C2 и редкие Antec HCG-850M и Cougar CMX 850. В остальном Aero Bronze 850M сегодня придется тягаться с «золотыми» и даже «платиновыми» соперниками.
Минимальная нагрузка – 150 Вт.
%
В
Об/мин
С расстояния 150 мм
дБ
Современная платформа помогает Aero Bronze 850M показать высокий КПД уже при минимальной нагрузке. Более старые блоки «просыпаются» позже, поэтому новинка в этом режиме смотрится очень выигрышно.
Средняя нагрузка – 350 Вт.
%
В
Об/мин
С расстояния 150 мм
дБ
Любопытно, что и при среднем уровне нагрузки блок не отстает от многих «почти флагманов». Уровень шума и качество стабилизации в этом режиме также заметно выше, чем у более старых «бронзовых» моделей.
%
В
Об/мин
С расстояния 150 мм
дБ
При высокой нагрузке Aero Bronze 850M начинает заметно уступать блокам с сертификатом 80 Plus Gold по КПД и шумовым характеристикам, хотя по-прежнему опережает всех своих «одноклассников».
Заключение
Подведем итоги тестирования, составив краткие списки достоинств и недостатков рассмотренной модели.
Плюсы Aerocool Aero Bronze 850M:
- Полное соответствие заявленной мощности;
- Высокий по меркам класса КПД – 86-91%;
- Высокое качество стабилизации напряжений – просадки под нагрузкой отсутствуют;
- Почти бесшумная работа при нагрузке до 400 Вт;
- Наличие всех необходимых разъемов для производительной системы, в том числе двух коннекторов NVIDIA MicroFit 12-pin;
- Полностью модульная конструкция.
Минусы блока питания:
- Ухудшение шумовых характеристик при нагрузке более 600 Вт (присуще всем мощным БП с сертификатом 80 Plus Bronze).
Итак, единственное замечание – шумность при высокой нагрузке – так или иначе характерно для всех «одноклассников» блока питания Aerocool. В рамках ценовой категории эти шумовые характеристики можно признать достойными.
Aero Bronze 850M подойдет для очень производительной системы с одной флагманской видеокартой или двумя ускорителями классом пониже. Реальное потребление в обоих случаях не превысит 600-650 Вт, а шум новинки будет незаметен на общем фоне. «Лишнюю» мощность можно использовать для экспериментов по разгону.
Выражаем благодарность:
- Компании AeroCool за предоставленный на тестирование БП Aerocool Aero Bronze 850M.
