Вступление

Компания Arctic в представлении не нуждается. Разработчики проделали тернистый путь от небольшого производителя систем охлаждения для компонентов ПК до именитого бренда, чье имя в названии гарантирует высокую эффективность и сбалансированные характеристики с демократичной стоимостью, позволяя модельному ряду завоевывать популярность и солидарность пользователей.

реклама

Несколько лет назад, а точнее в 2016 году, разработчики из Arctic анонсировали линейку жидкостных систем охлаждения Liquid Freezer для центрального процессора, которая своей простотой, но в то же время отличной производительностью смогла пройтись по вершинам рейтингов и оставить заметный отпечаток в сердцах нелояльных энтузиастов. Новинка выделялась модификациями с различной толщиной радиатора в зависимости от типоразмера последнего и оснащалась удвоенным количеством вентиляторов, став примером для оппонентов. Но с той поры много воды утекло, в хорошем смысле этого слова, а не из-за проблем с СЖО и протечками, акцентирую на этом внимание, и общественность требовала чего-нибудь эдакого.

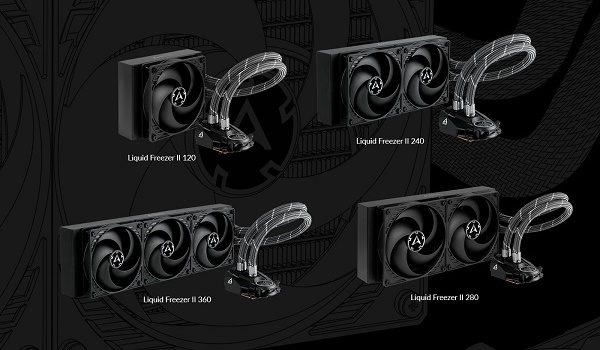

И спустя три года компания Arctic тихо и мирно анонсирует вторую серию Liquid Freezer. Несмотря на свою причастность к так называемым классическим водянкам «3 в 1», новинка получила значительные улучшения и нехарактерные особенности, которые позволяют взглянуть на данный класс устройств иначе.

600x350  72 KB. Big one: 2000x1200  419 KB

И начнем мы наше повествование с наиболее популярной версии Arctic Liquid Freezer II 240 с радиатором типоразмера 240 мм.

Упаковка и комплектация

реклама

Arctic Liquid Freezer II 240 поставляется в компактной упаковке с оригинальной бело-синей полиграфией с очертаниями контура жидкостной системы охлаждения. Разработчики подчеркивают совместимость с набирающим популярность процессорным сокетом AMD AM4, наличием фирменной термопасты MX-4 и гарантийными обязательствами равным 2 годам.

450x370  56 KB. Big one: 1500x1234  412 KB

Основные характеристики и нововведения производитель вынес на обратную сторону коробки. О них мы подробнее расскажем в дальнейшем.

450x280  67 KB. Big one: 1500x933  526 KB

Описательная часть водяного кулера «все-в-одном», а именно так переведен оригинальный текст на русский язык, размещается на торце упаковке. Детальные технические характеристики позволяют внимательно оценить новинку и ее возможности.

450x277  68 KB. Big one: 2000x1231  1070 KB

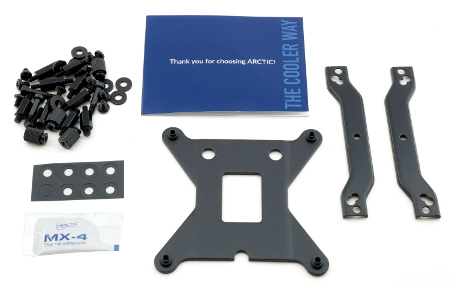

Внутри располагается комплект поставки, не отличающийся разнообразием и интересными элементами, но с другой стороны включает все самое необходимое. Типы креплением рассчитаны на актуальные платформы, пара фиксирующих планок вместе с бэкплейтом располагаются с одной стороны, другая может похвастаться пакетиком с термопастой Arctic MX-4 для одноразового нанесения, картонными шайбами во избежание механических повреждений текстолита платы и брошюрой для оставления отзыва.

450x290  36 KB. Big one: 1500x965  257 KB

Где же руководство пользователя? Разработчики отказались от бумажной версии мануала и на упаковке разместили QR-код для онлайн-версии издания, которую можно найти в ручном режиме на официальной странице. Компания идет в ногу со временем.

450x174  17 KB. Big one: 1200x464  90 KB

Внешний вид и особенности конструкции

Arctic Liquid Freezer II 240 сохранила черты и облик классической жидкостной системы «все в одном», но выделяется множеством особенностей и интересных решений, нетипичных для обычных СЖО. И в первую очередь бросается в глаза агрессивный дизайн новинки, выполненный в черном стиле, подчеркнутый парой фирменных вентиляторов Arctic P12 PWM с широкой крыльчаткой.

450x396  54 KB. Big one: 1500x1319  394 KB

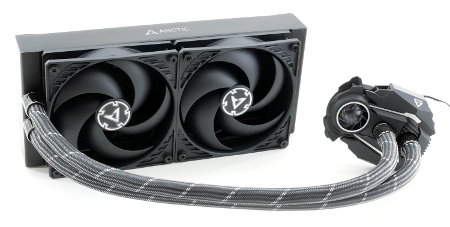

Дополняет образ нестандартная помпа-водоблок, получившая непривычный внешний вид космического звездолета, оборудованного реактивным двигателем. Разработчики организовали активное охлаждение подсистемы питания материнской платы оснащением компактным вентилятором 40 мм, обдувающего радиаторы VRM. Но интересные задумки на этом не заканчиваются, и поэтому внимательно пройдемся по компонентам Arctic Liquid Freezer II 240.

450x227  35 KB. Big one: 1500x755  274 KB

реклама

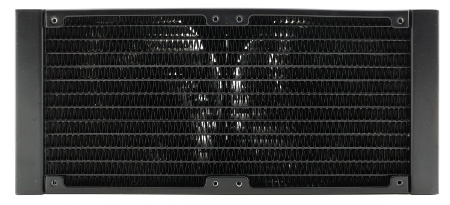

В качестве теплосъемника использован утолщенный радиатор 277х120х38 мм, позволяя увеличить рабочее тело со стандартных 17 мм до внушительных 27 мм. Дополнительно отметим, что один из торцов увеличен, позволяя контуру вместить больший объем хладагента и как следствие повысить эффективность охлаждения.

450x205  41 KB. Big one: 1500x684  375 KB

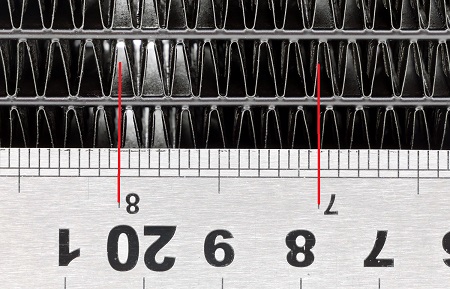

В основе рабочего тела лежат 12 плоских каналов, между ними впаяна гофрированная лента. В сравнении с обычными радиаторами серия Arctic Liquid Freezer II 240 характеризуется более разряженной плотностью ребер равной 15-16 FPI, позволяя легче прокачивать воздух через пластины на пониженных оборотах вентиляторов, что также положительно отражается на эффективности и уровне шума.

450x289  69 KB. Big one: 1500x966  547 KB

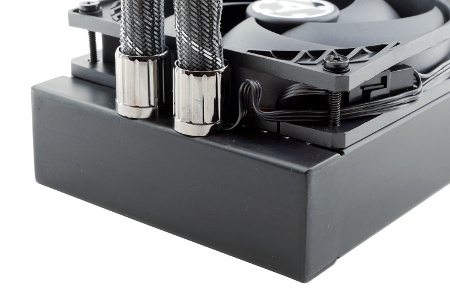

Arctic Liquid Freezer II 240 использует два резьбовых фитинга, зажатые пластиковыми колпачками. Открутить и разобрать фитинги не удалось в виду хрупкости фиксаторов и нежелания портить внешний вид. Примечаем, что новинка характеризуется отсутствием пучка проводов, обычно идущих от каждого вентилятора, помпы и нередко RGB подсветки: отдавая дань классике, LED-свечение у модели отсутствует, а организация кабель-менеджмента улучшена.

реклама

450x297  40 KB. Big one: 1500x990  318 KB

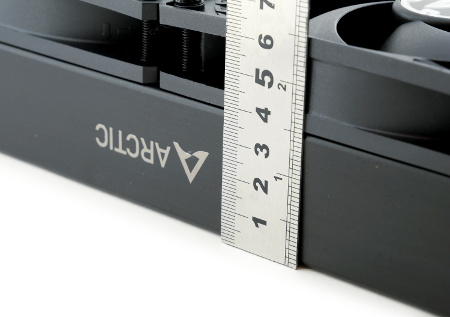

Вентиляторы последовательно соединяются по фирменной технологии Arctic PST, а провод пролегает под синтетической оплеткой шлангов, аккуратно замаскированный и визуально улучшающий облик контура. Что приводит к тому, что все подключение организовано единственным кабелем, выходящим из помпы.

450x317  39 KB. Big one: 1500x1056  297 KB

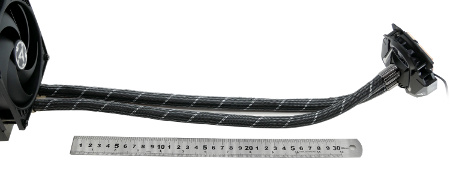

Водоблок и основной радиатор соединяют пара шлангов длиной 430 мм с характерной белой насечкой. Производитель указывает внешний диаметр равный 12,4 мм, хотя полученные замеры в лаборатории демонстрируют 13,9 мм, а внутренний соответствует 6 мм.

450x190  19 KB. Big one: 1500x633  159 KB

реклама

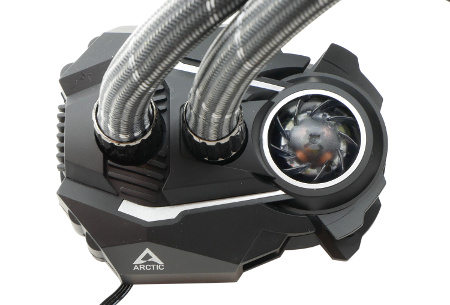

Помпа с водоблоком получила необычный пластиковый корпус.

450x305  44 KB. Big one: 1500x1016  317 KB

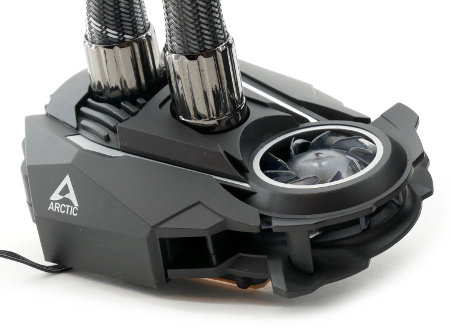

Устройство «космического корабля» совмещает в себе несколько конструктивных интересных решений.

450x334  46 KB. Big one: 1500x1113  344 KB

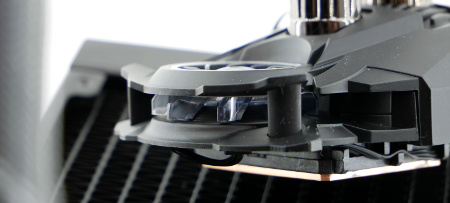

Маленький 40 мм карлсон задействован для одной лишь цели – активного охлаждения околосокетного пространства, в которое входит зона подсистемы питания VRM. Боковые сопла ограничивают диапазон обдува вентилятором, уменьшая сектор обстрела до 180 градусов. Мощность воздушного потока мала, что и не удивительно, но в процессе тестирования мы замерили эффективность его работы. Скорость вращения изменяется в диапазоне 1000-3000 об/мин.

реклама

450x203  34 KB. Big one: 1500x676  230 KB

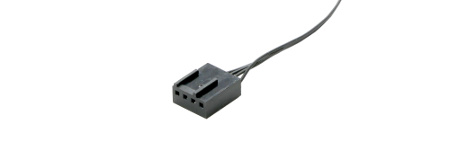

Управление и регулировка основных активных элементов, двух вентиляторов, ротора помпы и названной 40 мм вертушки, осуществляется единственным кабелем с возможностью PWM-регулировки. Благодаря такому подходу достигается удобство подключения и синхронность работы, недостаток – отсутствует независимость между компонентами и понизить, например, обороты лишь одних карлсонов типоразмера 120 мм не получится.

450x164  5 KB. Big one: 1000x365  16 KB

Скорость вращения ротора помпы изменяется в диапазоне от 800 об/мин до 2000 об/мин. Заявленное энергопотребление достигает 2,4 Вт. О производительности и высоте подъема жидкости ничего неизвестно, только заявлена новая микроканальная структура водоблока.

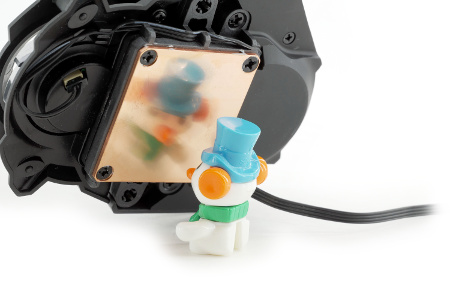

Основание водоблока защищено наклейкой, удаляем. Медная подошва хорошо обработана до зеркального состояния. Придраться практически невозможно.

реклама

450x290  37 KB. Big one: 1500x968  258 KB

Под основанием скрывается множество винтов, и открутив не те можно нарушить герметичность контура.

450x304  37 KB. Big one: 1500x1014  247 KB

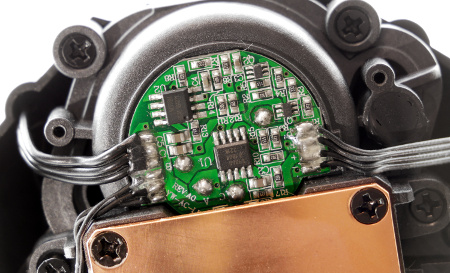

Под пластиковой заглушкой располагается печатная плата, отвечающая на питание помпы, подключение вентиляторов и дублирование сигнала на выходящий провод.

450x273  75 KB. Big one: 1500x909  570 KB

реклама

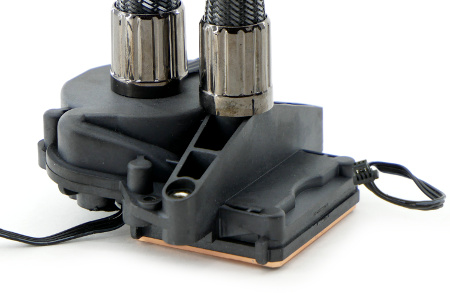

Двухкамерная конструкция помпы подразумевает, что входящий поток попадает в секцию ротора помпы, затем перенаправляется на микроканальную структуру водоблока и обратно выводится на радиатор. Принцип работы противоположен обычным СЖО, где хладагент вначале попадает в водоблок.

450x293  40 KB. Big one: 1500x977  303 KB

Отдельным модулем представлен вентилятор типоразмера 40 мм. Его полусферическая форма отличается от ранее предполагаемой центробежной как у ноутбука.

450x234  24 KB. Big one: 1500x779  180 KB

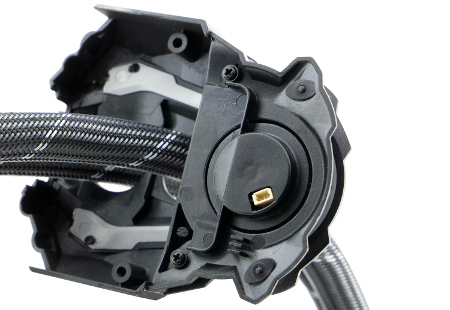

Под кожухом прячется непосредственно обособленный коннектор питания вентилятора 3-pin.

реклама

450x310  50 KB. Big one: 1500x1033  401 KB

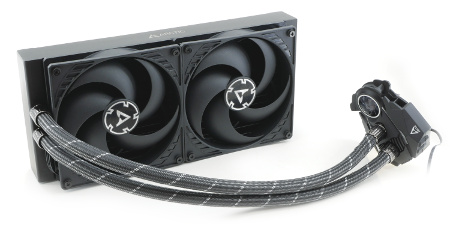

С версией жидкостной системы охлаждения Arctic Liquid Freezer II 240 закончено. Производителем предоставлена на тесты и старшая модель Arctic Liquid Freezer II с радиатором типоразмера 280 мм, и чтобы не дублировать информацию пробежимся по основным отличиям.

450x227  32 KB. Big one: 1500x756  251 KB

Arctic Liquid Freezer II 280 выделяется радиатором размера 317х138х38 мм, площадь рассеивания которого выше примерно на 25%. В сравнении с оригинальной моделью он значительно превосходит собрата.

Для активного охлаждения новинка теперь задействует два вентилятора Arctic P14 PWM PST диаметром 140 мм.

421x450  61 KB. Big one: 1404x1500  457 KB

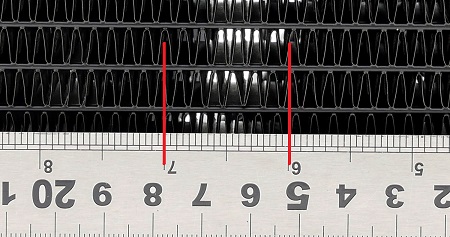

В основе рабочего тела лежат 14 плоских каналов, а значение FPI составляет 15.

450x237  54 KB. Big one: 1200x633  242 KB

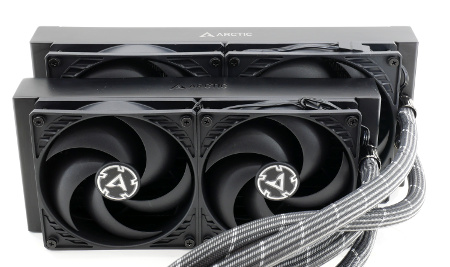

Благодаря двум решениям серии Arctic Liquid Freezer II появляется отличная возможность тестирования «чистой» производительности радиаторов 240 мм и 280 мм и сравнения их эффективности.

450x267  46 KB. Big one: 1500x891  362 KB

Вентиляторы Arctic Liquid Freezer II

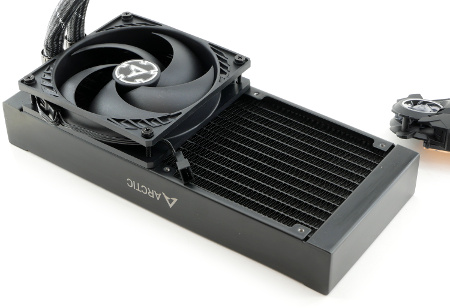

Младшая модель Arctic Liquid Freezer II 240 построена на базе двух вентиляторов типоразмера 120 мм. Фирменная технология Arctic PST подразумевает последовательное подключение вертушек.

450x308  42 KB. Big one: 1500x1028  338 KB

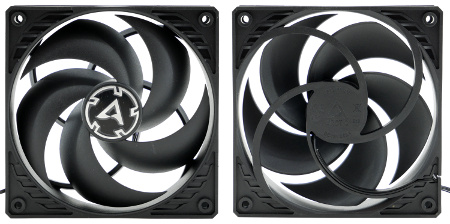

В данном случае задействованы вентиляторы Arctic P12 PWM PST с укороченным проводом до 50 мм вместо штатных 400 мм, чтобы излишки провода не мешали аккуратному внешнему вида. Скорость вращения заявлена на отметке 200-1800 об/мин.

450x224  47 KB. Big one: 1500x745  335 KB

В процессе тестирования удалось регулировать мощность в более широком диапазоне вплоть до 1960 об/мин, старт наступает на отметке 690 об/мин.

445x107  4 KB. Big one: 445x107  4 KB

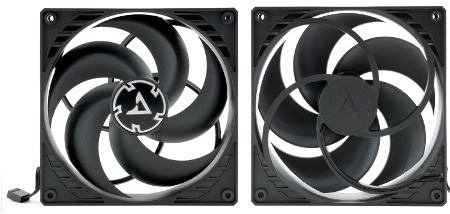

Жидкостная система охлаждения Arctic Liquid Freezer II 280 использует модель Arctic P14 PWM PST с заявленной скоростью вращения 200-1700 об/мин. На практике она составляла 500-1730 об/мин.

450x214  41 KB. Big one: 1500x714  308 KB

В обоих случаях применяются вентиляторы, специально изготовленные для повышенного статического давления, имеющие пять лопастей с достаточно широкой крыльчаткой. Гидродинамический подшипник позволяет им оставаться достаточно тихими и долговечными. Антивибрационные уголки или заглушки отсутствуют.

Установка и использование

Руководство пользователя доступно на официальном портале Arctic для поддерживаемых платформ – Intel LGA115x, 2066, 2011-3 и AMD AM4.

Процесс установки прост и не выделяется сложными этапами. Сначала монтируем пару кронштейнов к основанию помпы-водоблока.

450x338  46 KB. Big one: 1500x1126  333 KB

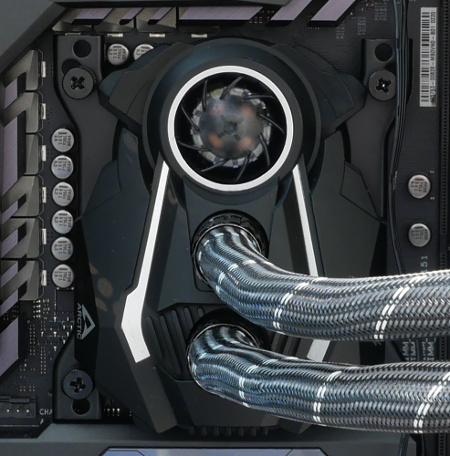

Далее крепим бэкплейт, наносим термопасту на процессор и фиксируем водоблок.

450x456  93 KB. Big one: 986x1000  330 KB

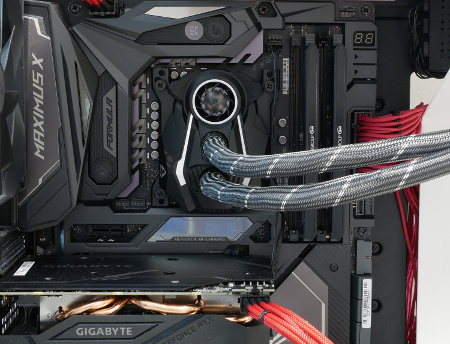

Стоит отметить, что помпа вписалась как влитая в общий антураж материнской платы ASUS.

450x344  81 KB. Big one: 1500x1146  657 KB

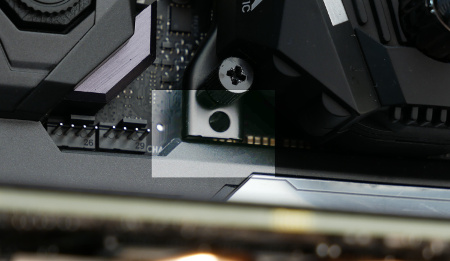

Хотя могло показаться, что нижняя часть пластины упирается в пластиковый кожух Maximus X Z370 Formula, но спасительный зазор в 0,2 мм все же дал отблеск надежды.

450x261  42 KB. Big one: 1500x871  304 KB

Краткие технические характеристики

Модель Arctic Liquid Freezer II 240 Arctic Liquid Freezer II 280
Тип радиатора Двухсекционный Двухсекционный
Материал рассеивающей части радиатора Алюминий Алюминий
Внешние габариты радиатора, мм 277 х 120 х 38 317 х 138 х 38
Площадь рассеивания, мм2 (приблизительная оценка) ~8 000 ~10 900
Максимальное количество / типоразмер вентиляторов 2 х 120 2 х 140
Вентиляторов в комплекте, шт. 2 2
Маркировка вентиляторов Arctic P12 PWM Arctic P14 PWM PST
Диапазон скоростей вращения, об/мин ~200-1800 ~200-1700
Масса системы с вентиляторами, г ~1191 ~1572
Материал основания водоблока Медь Медь
Тип водоблока Микроканальный Микроканальный
Скорость вращения ротора помпы, об/мин ~800-2000 ~800-2000
Скорость вращения вентилятора 40 мм, об/мин ~1000-3000 ~1000-3000
Высота подъема жидкости, мм H2O н/д н/д
Максимальная производительность, л/ч н/д н/д
Максимальное энергопотребление помпы, Вт 2.4 2.7
Совместимость с процессорными разъемами Intel 115x, 2011-3, 2066;
AMD AM4
Intel 115x, 2011-3, 2066;
AMD AM4

Тестовый стенд

Тестирование систем жидкостного охлаждения серии Arctic Liquid Freezer II проводилось в составе следующей конфигурации:

  • Материнская плата: ASUS ROG Maximus X Z370 Formula;
  • Процессор: Intel Core i7-8700K;
  • Системы охлаждения процессора:
  • Alphacool Eisbaer Extreme;
  • EKWB EK-Kit RGB 240;
  • Термоинтерфейс: паста Gelid GC-Extreme;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce RTX 2070;
  • Твердотельный накопитель: Western Digital Black SN750 500 Гбайт;
  • Блок питания: Corsair RM850x;
  • Корпус: NZXT H700i White.

Программное обеспечение

  • Операционная система: Windows 10 x64.

Инструментарий и методика тестирования

Результаты снимались со скальпированного процессора Intel Core i7-8700K при фиксированной частоте 4500 МГц (45 х 100 МГц), кольцевой шины - 4200 МГц, и напряжении 1.15 В в качестве базовой основы. Оперативная память работала при частоте 4000 МГц и таймингах "18-20-20-44-2Т".

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (двенадцать потоков, объем выделяемой памяти – 8192 Мбайт, двадцать прогонов).

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO.

Младшая модель жидкостной системы охлаждения Arctic Liquid Freezer II 240.

450x273  146 KB. Big one: 1421x865  241 KB

Старшая модель жидкостной системы охлаждения Arctic Liquid Freezer II 280.

450x273  138 KB. Big one: 1421x865  222 KB

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Участники тестирования

«С момента последнего тестирования основной стенд претерпел изменения: базой стала материнская плата ASUS ROG Maximus X Z370 Formula, а один экземпляр процессора Intel Core i7-8700K заменили на другой, скальпированный с ЖМ производства Thermal Grizzly.

В таком случае сравнение с ранее протестированными кулерами и СЖО будет некорректным, так как разброс температур оказался более 5°C. Поэтому мы постараемся подготовить новую статистику».

Противостоять Arctic Liquid Freezer II будут следующие модели:

  • Alphacool Eisbaer Extreme – жидкостная система охлаждения, построенная по классическому принципу, но с задействованием помпы и водоблока полноценной СЖО;
  • EKWB EK-Kit RGB 240 – комплект жидкостной системы охлаждения из Словении с обновленными вентиляторами и наличием подсветки.

Результаты тестирования

Продолжая общую линейку обзоров СЖО и в частности беря за основу технологию тестирования моего коллеги Лакс (НАВАХУ) мы начинаем по традиции с теста «из коробки» – со стандартными вентиляторами, работающими на максимальных оборотах.

Тест с комплектными вентиляторами

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

На тестировании попали две схожие модели линейки Arctic Liquid Freezer II, поэтому очень наглядно будет посмотреть производительность радиаторов 240 мм и 280 мм. И как мы можем отметить, «чистая» эффективность составляет 3°C, что позволяет сделать определенные выводы о необходимости такого апгрейда. Почеркнем, что старшая модель равна по уровню охлаждения с более дорогой Alphacool Eisbaer Extreme.

Однако на стороне немцев более тихие вентиляторы be quiet Silent Wings 3 140 mm PWM с максимальной скоростью вращения 1300 об/мин против 1700 об/мин у решения Arctic.

Тест с комплектными вентиляторами

Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

Посмотрим на результаты всех участников при снижении оборотов в доступном диапазоне скорости вращения.

Участники

Тест с комплектными вентиляторами
Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Разница между Arctic Liquid Freezer II 240 и 280 примерно находится на том же уровне.

Экстремальный тест полностью раскрывает возможности всех кулеров, но что в более привычной игровой среде?

Участники

Тест с комплектными вентиляторами
Температура CPU, °C
Ведьмак 3: Дикая Охота


Включите JavaScript, чтобы видеть графики

В данном тесте отчетливо проявляются сильные стороны контуров СЖО в сравнении с готовыми «водянками», заключающиеся в мощности помпы и необходимом уровне прокачки жидкости от горячего источника к охладителю.

Участники

Тест с комплектными вентиляторами
Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

Сложно игнорировать, что вентиляторы Arctic P12 PWM и P14 PWM отличаются отличными акустическими характеристиками, способные задать новый уровень качества бюджетным моделям.

Инженеры в значительной степени переработали конструкцию помпы и микроканальную структуру водоблока, делая решения Arctic Liquid Freezer II успешным продолжением прошлой серии.

Тестирование помпы

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

В связи с тем, что помпа и вентиляторы управляются синхронно, последние были подключены через удлинитель напрямую к материнской платы, чтобы оценить эффективность работы лишь одного «сердца» СЖО. Заметное падение производительности было отмечено при 1200 об/мин, опускаться ниже указанного порога не рекомендуется.

Стоит отдать должное разработчикам, новая помпа действительно работает тихо и не издает паразитных шумов.

Тестирование помпы

Звуковое давление, дБА
С расстояния 0.1 м


Включите JavaScript, чтобы видеть графики

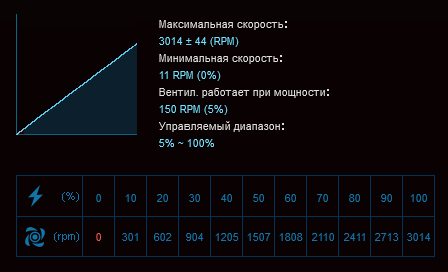

«Изюмнкой» линейки Arctic Liquid Freezer II стал вентилятор, установленный на водоблоке, для обдува околосокетного пространства. Для более явной демонстрации разницы между отсутствием 40 мм вертушки и его работой тест проводился в максимальном разгоне процессора.

В ходе тестирования диапазон составлял 300-3000 об/мин.

448x272  11 KB. Big one: 448x272  11 KB

Тестирование вентилятора VRM 40 мм

Температура VRM, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Уже на первом прогоне стресс-теста Linx 0.7.2 отключение вентилятора 40 мм демонстрировало заметный прогрев зоны VRM на 5°C, а по истечении нескольких итераций температуры стабилизировались, и разница достигала 12°C! Эффект от охлаждения имеется, при чем значительный.

450x83  30 KB. Big one: 1018x189  36 KB

Уровень шума оказался вполне комфортным, можно сказать неразличимым на фоне работе комплектующих. Все же подобные решения заметны своим воем относительно при достижении 4500-5000 об/мин и выше.

Тестирование вентилятора VRM 40 мм

Звуковое давление, дБА
С расстояния 0.1 м


Включите JavaScript, чтобы видеть графики

Новый стенд позволяет разгонять процессор Intel Core i7-8700K и тестировать его на отметке 5000 МГц при напряжении 1,385 В, кольцевую шину – до 4700 МГц.

Даже в таком случае итоговая разница между Arctic Liquid Freezer II моделями не превышала 3-4°C и позволяла удерживать температуру процессора в достаточно комфортных границах, не отставая от более дорого аналога Alphacool Eisbaer Extreme.

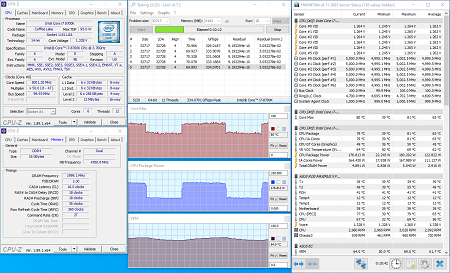

Результаты модели Arctic Liquid Freezer II 240.

450x273  142 KB. Big one: 1421x865  227 KB

Значения Arctic Liquid Freezer II 280.

450x273  141 KB. Big one: 1421x865  225 KB

Заключение

Линейка жидкостных систем охлаждения Arctic Liquid Freezer II появилась тихо как бесшумный убийца, но прогремела громко. Новинки получили переработанный водоблок и ротор помпы, фирменные вентиляторы и утолщенный радиатор с уменьшенным показателем FPI, удобную концепцию кабель-менеджмента и впервые примененный вентилятор подсистемы питания VRM у данного производителя, вносящий свой вклад в охлаждении компонентов.

Разработчики отсекли и много лишнего, отказавшись от подсветки RGB и поддержки огромного перечня сокетов и акцентируя внимание на эффективности системы охлаждения и актуальности. Попала под нож и инструкция пользователя, где производитель рассчитывал, что у вас под рукой будет второй ПК или хотя бы смартфон с руководством, скачанным с сайта.

Спорный момент возник вокруг фитингов. Имитация в виде пластиковых держателей создает впечатление об их съемности, но проверить это без повреждения последних не получится, а в инструкции ни слова о разборе контура в привычном понимании этой функции. Также отметим, что у одних изданий маленький вентилятор 40 мм отметился паразитным шумом, в нашем случае данный эффект не проявлялся. Сложно сказать дело в качестве продукта или неудачности присланного образца.

В любом случае, серия Arctic Liquid Freezer II продемонстрировала себя во всей красе. Она, и как ее родительница, очень производительна, на средних оборотах тиха и согласно заявлению производителя будет предлагаться по цене 90-100 долларов, что обеспечит новинке в своем ценовом диапазоне практически бескомпромиссную победу над остальными. Остается дождаться официальных продаж.

Александр Андерсон
