Вступление

Компания Fractal Design широко известна производством большого количества разнообразных корпусов. Модели интересные, но не самые доступные на рынке. Бюджетных решений практически нет, а обычные с виду варианты стоят как половина бюджетного компьютера в сборе.

реклама

Основными преимуществами данных корпусов являются отличный внешний вид, качественные материалы и высокое качество изготовления. Возможно, именно поэтому такая цена. Стоит отметить, что производитель следит за новыми тенденциями на рынке и предлагает модели с современным оснащением, таким как RGB подсветка, модуль управления вентиляторами и пульт управления подсветкой.

Мне последнее время попадаются на тестирование полноразмерные, огромные «коробки», и я уже забыл, как выглядят компактные корпуса. Одна за другой идут эти стеклянные башни, которые еще немало весят. И сегодня исключения не произошло. На обзор попал корпус Fractal Design Vector RS. Судя по габаритам и массе коробки – это еще одна огромная стеклянная «башня».

450x268  13 KB. Big one: 1370x817  66 KB

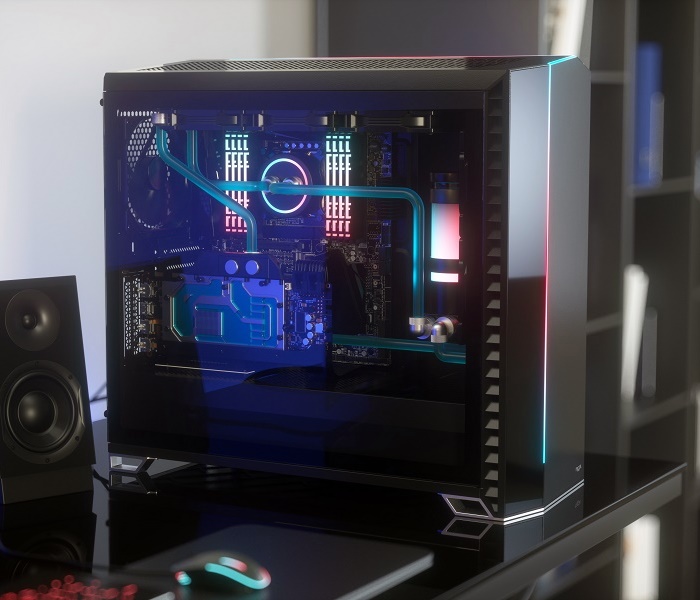

Рассмотрим внешний вид новинки и изучим ее особенности, а также оценим удобство сборки и эксплуатации.

реклама

Упаковка и комплектация

Коробка большая и тяжелая. Она изготовлена из обычного картона. Все изображения и надписи напечатаны черной краской. Габариты упаковки составляют (Д х Ш х В): 568 х 328 х 673 мм. Масса – 14,3 кг. Почему опять такой вес? Все объясняется использованием стекла в большом количестве.

450x336  20 KB. Big one: 1000x746  78 KB

Коробка снова из обычного картона с максимально возможной информацией о самом изделии со всех сторон. С одной стороны, все просто и практично, но с другой – корпус далеко не дешевый и упаковать его можно было во что-то более красочное.

С двух боковых сторон есть прорези, которые можно использовать как ручки для транспортировки, но одному, это делать совсем неудобно из-за массы и габаритов.

Передняя часть достаточно информативная.

377x450  34 KB. Big one: 838x1000  135 KB

Ракурс снова нам показывает все особенности корпуса, однако не обошлось без курьезов. Поскольку это не фотография, а схематичное изображение, хоть и достаточно детальное, оно не передает нюансов модели. Там, где должно быть стекло, зияет пустота, поэтому покупатель, взглянув на коробку, может прийти в недоумение.

В левом верхнем углу находится фирменное обозначение производителя – специальная стилизованная надпись Fractal Design. Справа расположен черный прямоугольник, где светлыми символами обозначено наименование модели. Дальше почти все пространство занимает то самое схематичное изображение. Рядом есть вставка с надписью Color:. Видимо цвета могут быть разными и здесь мы видим наклейку: Blackout Light TG. Это не столько обозначение цвета, сколько комплектации. Рядом находится предостерегающая наклейка красного цвета с указанием: хрупкое, осторожно, не бросать. Внизу расположена ссылка на сайт производителя.

Посмотрим на заднюю сторону.

377x450  36 KB. Big one: 838x1000  150 KB

Тут изображен корпус в разборе на компоненты. Похоже, он состоит из множества деталей и очень хорошо разбирается. На деталях нанесены номера и сверху мелким шрифтом на нескольких языках обозначены особенности. Без трудностей перевода не обошлось.

  • Тонированное, с креплением без болтов закаленное стекло с трех сторон;
  • Адаптируемые RGB LED-эффекты, охватывающие верхнюю и переднюю панели синхронизированно, в течении длительного времени;
  • Сменяемая верхняя панель легко заменяется с закаленного стекла на сетчатую с вентиляцией;
  • Контроллер R1 RGB в комплекте для ручного управления цветами и эффектами;
  • Посадочные места для 6х3,5" жестких дисков и для 2х2,5" SSD-дисков в комплекте, с расширением до 11 жестких дисков и 4 SSD-дисков на дополнительных скобах типа А (продаются отдельно);
  • USB 3.1 Gen2 Type-C с поддержкой быстрой зарядки и скоростей передачи до 10 Гбит/с;
  • До девяти посадочных мест для вентиляторов и расширенная поддержка водяного охлаждения, в которой предусмотрено место для радиаторов до 420 мм (сверху), 360 мм (спереди), 280 мм (в основании).

Посмотрим теперь на одну из боковин.

216x450  18 KB. Big one: 481x1000  76 KB

Здесь мы видим небольшую спецификацию и описание системы охлаждения. Теперь другая боковина:

реклама



216x450  19 KB. Big one: 481x1000  83 KB

Здесь мы видим изображение корпуса сбоку, но без боковой стеклянной панели. Еще тут также есть поле с надписью Color, где вклеена наклейка Blackout Light TG, и еще несколько наклеек с штрих-кодами. Артикул этой модели: FD-C-VER1A-01.

Сверху и снизу коробки нет ничего особенного, но все вместе это выглядит так:

188x110  9 KB. Big one: 1000x588  76 KB
188x225  19 KB. Big one: 838x1000  135 KB 108x225  11 KB. Big one: 481x1000  83 KB 188x225  20 KB. Big one: 838x1000  150 KB 108x225  10 KB. Big one: 481x1000  76 KB
188x110  6 KB. Big one: 1000x588  67 KB

Коробка хорошо заклеена прозрачным скотчем не только посередине, но и с боковых ребер. Открыв корпус, мы видим, что он расположен передней панелью вверх, а еще тут есть дополнительная коробка с аксессуарами.

реклама

450x252  20 KB. Big one: 1000x559  73 KB

По бокам расположен пенопласт. Не удивляйтесь, если он частично будет раскрошен, как в моем случае потому, что корпус очень тяжелый. Упаковка справляется со своей задачей по защите практически на пределе.

450x445  26 KB. Big one: 1000x989  95 KB

Лучше извлекать корпус из упаковки вдвоем, но я был один, и это оказалось неудобно. Ну и, конечно же, пока вытаскиваешь корпус, образуется очень большая статика. Пару раз пришлось неприятно заземлиться. Да, еще вываливается та самая коробка с аксессуарами. А как насчет вынуть ее сначала, перед тем как доставать корпус? Это оказалось невозможно, если не повредить коробку.

Практически одновременно со всем выпадает пакет с бумажками. Это инструкция и листовка с предупреждением. Предупреждения связаны с решением проблем по возврату устройства. Разумеется, это все не для России, поэтому русского языка тут нет, зато он есть в инструкции.

реклама

450x238  15 KB. Big one: 1000x529  61 KB

Инструкция есть на сайте производителя и ее можно изучить перед покупкой устройства, чтобы изучить все нюансы. Еще у нас есть коробка с аксессуарами.

450x268  14 KB. Big one: 1000x595  54 KB

Она также изготовлена из обычного картона. Эта коробка длинная, но плоская. С одной стороны, уже можно было заметить перечень того, что находится внутри. С информативностью у компании Fractal Design все на высшем уровне. Все подробно указано, расписано и интуитивно понятно.

450x196  16 KB. Big one: 1000x436  62 KB

реклама

Детали упакованы в каркас из вспененного полиэтилена! Да так ноутбуки упаковывают, а тут какие-то второстепенные детали. Самое забавное заключается в том, что каркас этот еще и приклеен. Ничего не болтается и не вываливается. Понятно, что все это мелочи, но из них вырисовывается картина дружелюбного отношения к покупателю.

Так что в комплекте? Какие-то панели и коробочка с аксессуарами.

300x222  9 KB. Big one: 1000x740  65 KB 300x222  15 KB. Big one: 1000x740  99 KB

И вот снова об информативности. Даже не надо открывать коробку, чтобы понять о ее содержимом. Все перечислено снаружи. С винтами, болтами, стяжками и крепежом все понятно, а вот пульт встречается не часто. Отдельно в комплекте идет специальная тряпочка для протирки стекла.

450x314  92 KB. Big one: 1000x698  371 KB

реклама

Он уже встречался мне при обзорах корпусов Fractal Design. Он необходим для управления режимами подсветки встроенных RGB LED лент.

Дизайн и особенности устройства.

Чтобы оценить всю красоту и масштабность этого корпуса производитель записал целый видеоролик, чтобы наглядно показать все его достоинства.

Габариты корпуса составляют (Д х Ш х В) - 552 х 233 х 498 мм. Он изготовлен из стали, пластика и закаленного стекла, которого здесь в изобилии. О толщине стали ничего не сказано, похоже, что она местами отличается. Краска черная матовая, но нанесена очень тонким слоем. Пока возился с корпусом, местами немного поцарапал его.

реклама

450x405  108 KB. Big one: 1000x899  478 KB

Да, уголки защитить трудно, но одну боковину отлично оберегает закаленное стекло, которое действительно устойчиво к царапинам. Стекло находится: частично спереди, частично сверху и с одного бока. Нет его только сзади и внизу. Выглядит корпус интересно и необычно, особенно когда все красиво аккуратно собрано и работает подсветка. Сложно сразу сказать, в чем заключается его очарование, пожалуй, в деталях.

И еще один важный момент. Смотреть на корпус – это одно удовольствие, но собирать в нем систему – тяжелый труд потому, что он тяжелый сам по себе.

450x405  66 KB. Big one: 1000x899  324 KB

ОК. Стекло спереди, сверху и с одного бока – это понятно, а с другого-то зачем? Ведь там же с проводами будет такой «ералаш» и все это будет выглядеть мягко выражаясь: «не эстетично». Не буду скрывать, меня самого это сильно смущает, а еще сильнее стало смущать после сборки, но будем отталкиваться от того, что это такая концепция – Vision.

реклама

Обе боковины крепятся к стальной раме корпуса очень интересным образом.

450x296  48 KB. Big one: 1000x657  211 KB

Для начала важно понять, что боковая панель состоит из стекла целиком, но у нее есть вспомогательная стальная рамка, к которой оно приклеено намертво. И уже сама эта стальная рамка крепится к корпусу. С переднего торца есть специальный выступ, который вставляется в вертикальный элемент рамы.

450x307  52 KB. Big one: 1000x682  216 KB

С другой стороны сверху и снизу предусмотрены специальные фиксаторы. Они вставляются в ответную пластиковую часть на раме корпуса. Фиксируется все жестко без люфтов. Еще тут видно, что все неразборные элементы рамы крепятся заклепками.

450x334  69 KB

С заднего торца металлическая пластина боковой панели загибается. На ней еще больше выгнуты две импровизированные ручки, а для фиксации предусмотрены отверстия. Через них винты притягивают панель к корпусу. Обе панели абсолютно одинаковы и взаимозаменяемы.

Посмотрим на корпус со всех сторон.

209x91  6 KB. Big one: 1000x441  169 KB
209x189  13 KB. Big one: 1000x902  459 KB 91x189  5 KB. Big one: 482x1000  200 KB 209x189  17 KB. Big one: 1000x902  453 KB 91x189  8 KB. Big one: 482x1000  272 KB
209x91  8 KB. Big one: 1000x441  212 KB

После снятия боковых панелей, становится видно внутреннее убранство корпуса. Ничего похожего при тестировании других корпусов Fractal Design я еще не видел. Здесь немного иная организация, ориентированная на использование большого количества жестких дисков размера 3,5". Еще на этапе описания характеристик устройства упоминалось о возможности установки до 11 штук таких накопителей.

Начнем детальное изучение корпуса снизу. Там все также закрывает специальная тонкая прочная сетка, которую можно мыть и пылесосить.

450x268  90 KB. Big one: 1000x596  366 KB

Рамка с сеткой двигается по специальным направляющим и выдвигается внизу спереди. Ячейки сетки мелкие. Также и в том же месте присутствует табличка с серийным номером и указанием модели. На ней же мы можем увидеть, что корпус произведен в Китае.

450x242  73 KB

Ножки корпуса необычные. Похоже, что они изготовлены из металла и окрашены в серый цвет.

450x234  60 KB. Big one: 1000x521  268 KB

Они оборудованы специальными резиновыми площадками. Состав резины очень мягкий и корпус стоит на гладком офисном столе, как будто он прикручен к нему. Сдвинуть стоящий корпус даже пустой не так просто. Задние две ножки независимые, а передние образуют общую деталь, но выглядят они не хуже задних.

450x318  76 KB. Big one: 1000x707  350 KB

Если снизу все смотрится все более-менее привычно, то сверху все как-то странно. Например, так просто верхняя панель не снимается. Для этого надо сначала снять переднюю.

450x177  53 KB. Big one: 1000x394  208 KB

Передняя панель очень массивная и состоит из нескольких деталей. Основной каркас изготовлен из пластика. Лицевая сторона тоже пластиковая, матовая и немного шероховатая.

450x310  46 KB. Big one: 1000x689  207 KB

Внизу есть надпись Fractal Design. Еще спереди присутствует небольшая стеклянная вставка, но она не прозрачная. По границе пластика и стекла проходит еле заметная полоска, которая является RGB LED лентой.

450x295  52 KB. Big one: 1000x655  208 KB

Вывод контактов подключения этого освещения реализован при помощи специального блока сверху. На панели и на корпусе есть специальная контактная группа, которая соединяется друг с другом.

300x201  42 KB. Big one: 1000x671  354 KB 300x201  9 KB. Big one: 1000x671  311 KB

Еще по бокам передней панели есть множество вентиляционных отверстий. Не надо думать, что они пропускают сквозь себя воздух просто так. Для его фильтрации есть специальные модули по бокам с мелкоячеистой сеткой.

450x225  9 KB. Big one: 1000x499  34 KB

За передней панелью находятся два вентилятора диаметром 140 мм. Они такие же как задний, но работают на приток. Чтобы снять верхнюю панель, необходимо открутить четыре винта.

450x242  16 KB. Big one: 1000x538  51 KB

После этого верхние элементы разделяются на две части. Одна из них с прозрачной стеклянной панелью. Сам каркас пластиковый, а стекло просто наклеено сверху.

300x195  8 KB. Big one: 1000x651  43 KB 300x195  7 KB. Big one: 1000x651  38 KB

Второй модуль пластиковый. Также как передняя панель он матовый и шероховатый с лицевой стороны. Еще он оборудован блоком RGB LED. От него отделяются два провода.

Один соединяется с модулем передней панели, а другой оборудован разъемом ARGB и может подключаться как к адресному разъему на материнской плате, так и к специальному пульту, который поставляется в комплекте.

300x188  5 KB. Big one: 1000x627  28 KB 300x188  7 KB. Big one: 1000x627  42 KB

Еще эта деталь оборудована прорезями и кнопками, для соответствующего блока, который остался на шасси корпуса. Стеклянную панель сверху можно заменить на решетчатую пластиковую со специальным пылевым фильтром. Все это поставляется дополнительно в комплекте.

300x197  10 KB. Big one: 1000x657  67 KB 300x197  12 KB. Big one: 1000x657  89 KB

Это разумное решение для того, чтобы улучшить вентиляцию в корпусе. Фильтр также оборудован мелкоячеистой сеткой.

450x245  15 KB. Big one: 1000x545  58 KB

Еще в комплекте поставляется знакомая стальная рамка для крепления радиатора СЖО или вентиляторов в верхней части.

450x216  16 KB. Big one: 1000x479  49 KB

Сверху в задней части заметны канавки, через которые проходит воздух. Сбоку находится блок с кнопками и разъемами.

450x167  13 KB. Big one: 1000x372  41 KB

Есть кнопка включения, перезагрузки, два порта USB 3.0, один USB 3.1 Type-C, разъемы для наушников (головных телефонов) и микрофона. Все разъемы обозначены светлыми значками, кроме кнопки Power.

450x236  12 KB. Big one: 1000x525  63 KB

Соответственно у каждой кнопки или разъема на конце есть специальный коннектор, который подключается к материнской плате.

450x367  23 KB. Big one: 955x778  69 KB

Сзади корпуса нет ничего нового или необычного. В самом низу находится знакомая рамка для монтажа блока питания. Сначала он монтируется к ней, а затем она к корпусу двумя барашками.

450x245  16 KB. Big one: 1000x545  64 KB

Выше находятся заглушки для карт расширения. Всего может быть установлено семь модулей горизонтально. Есть возможность установки видеокарты вертикально. Для этого предусмотрены отдельные прорези и заглушки.

450x302  29 KB. Big one: 1000x671  105 KB

Также есть вырез под заглушку разъемов задней панели материнской платы и конечно же есть вентилятор диаметром 140 мм, абсолютно такой же как два спереди. Все они без подсветки и ШИМ регулировки.

450x306  22 KB. Big one: 1000x680  74 KB

Подобные вентиляторы мне уже встречались при обзоре других корпусов. Это модель Fractal Design Dynamic X2 GP-14, 12 В, 0,2 А, 1000 об/мин. подробные характеристики указаны в инструкции к корпусу. Правая боковина закрыта не стеклянной, а стальной панелью. Изнутри она обклеена шумоизолирующим материалом.

450x291  11 KB. Big one: 1000x647  47 KB

Крепится она точно также как другая боковая панель со стеклом.

450x271  7 KB. Big one: 1000x602  22 KB

За этой правой глухой боковиной находится много интересных вещей. Например, здесь есть специальный хаб для подключения вентиляторов. На него подается питание через интерфейс SATA. Также он может подключаться к четырех-контактному разъему на материнской плате и через него осуществляется ШИМ управление.

450x354  27 KB. Big one: 1000x786  107 KB

Можно подключить до девяти вентиляторов одновременно, что очень актуально, поскольку есть возможность установки нескольких радиаторов СЖО с вентиляторами для них. Подключить все это можно к этому контроллеру.

450x271  26 KB. Big one: 1414x850  167 KB

Это первый корпус за последнее время, где предусмотрена возможность установки большого числа жестких дисков размера 3,5".

450x341  25 KB. Big one: 1000x758  85 KB

Если быть точным, то можно установить до 11 штук. Учитывая, что объемы современных дисков очень большие, то этот корпус идеально подходит для создания большого файлового сервера или крупного облачного хранилища.

450x299  35 KB. Big one: 1304x866  206 KB

Монтаж дисков и накопителей происходит очень просто, и простота крепления вызывает беспокойство. Поэтому для транспортировки системы рекомендуется все накопители снять, хотя предусмотрена специальная защита для транспортировки.

450x271  38 KB. Big one: 1439x865  290 KB

Еще одним положительным моментом является то, что передние вентиляторы отлично обдувают диски сбоку и лучше варианта для охлаждения не придумать.

450x275  26 KB. Big one: 1000x610  83 KB

Еще есть две специальные пластины для установки накопителей размера 2,5". Они абсолютно такие же, как на других моделях корпусов компании Fractal Design.

450x278  21 KB. Big one: 1000x617  95 KB

Основные элементы устройства рассмотрели. Теперь можно переходить к сборке.

Тестовый стенд

Тестирование корпуса Fractal Design Vector RS проводилось со следующими компонентами:

  • Процессор: AMD Ryzen 7 3700X (3600 / 4400 МГц база/турбо);
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASRock X570 Creator, версия BIOS 1.70;
  • Память: 2 x 8 Гб A-DATA XPG Spectrix D80 DDR4-4133;
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2 Samsung 970 EVO 250 Гб;
  • HDD 2.5”;
  • HDD 3.5”;
  • Блок питания: AeroCool VX 700 Вт.

Сборка системы

Поскольку правая боковая панель не прозрачная, то можно аккуратно провода не раскладывать. В корпус все хорошо помещается. Сборка проходит просто и комфортно. Единственный ощутимый недостаток - вес корпуса. Из-за того, что он тяжелый, ворочать его трудно.

450x390  43 KB. Big one: 1000x866  153 KB

Собирать систему в этом корпусе очень комфортно. Большой объем, все доступно, нет острых граней. Никаких проблем со сборкой не возникло, все получилось очень даже красиво.

450x362  31 KB. Big one: 1000x804  112 KB

Кстати, если нет потребности в установке большого количества дисков, то внутренний объем можно немного увеличить. Для этого сначала надо открутить два барашка и снять лючок.

450x179  6 KB. Big one: 1000x397  25 KB

Потом, как показано на схеме открутить боковую панель и перенести ее к другой боковой стенке.

450x231  28 KB. Big one: 1436x737  212 KB

Даже в таком положении можно будет смонтировать два жестких диска размера 3,5".

450x260  26 KB. Big one: 1460x845  190 KB

Система собрана. Теперь можно запускать и смотреть на подсветку. Я не стал проверять все режимы потому, что много из них демонстрируется в ролике производителя. Вместо этого я подключил блок RGB LED непосредственно к адресному разъему материнской платы.

Результаты тестов

Для тестов было решено использовать несколько разных программных пакетов, которые будут равномерно разогревать процессор и видеокарту по отдельности. Для разогрева процессора – OCCT, для видеокарты – MSI Kombustor (аналог «бублика»).

Помимо этого было проверено несколько вариантов использования штатных вентиляторов Fractal Design Vector RS и проведено сравнение корпуса с открытым стендом. Температура в помещении – 22°C, фоновый уровень шума – 28.1 дБ.

  • Открытый стенд (ОС);
  • Все вентиляторы от встроенного контроллера без PWM, стекло сверху (3Case G);
  • Все вентиляторы от встроенного контроллера PWM Standart, стекло сверху (3Case Std G);
  • Все вентиляторы от встроенного контроллера без PWM, сетка сверху (3Case М);
  • Все вентиляторы от встроенного контроллера PWM Standart, сетка сверху (3Case Std М).

Уровень шума

Еще планировался тест вентиляторов в режиме Silent, но оказалось, что частота вращения крыльчаток в обоих режимах совпадает и составляет 730 об/мин.

Уровень шума, дБ

10 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

100 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Если контроллер не подключен к разъему материнской платы и никак не управляется, то вентиляторы дуют с максимальной скоростью. Находится рядом с таким корпусом длительное время сложно, но зато эффективность охлаждения улучшается.

Температура

Тут ситуация обстоит проще. Я мониторил температуру жестких дисков, но она оставалась практически неизменной, в пределах погрешности.

Температура CPU, °C

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура GPU, °C

Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Поначалу температура мало чем отличается от открытого стенда. Это объясняется большим внутренним объемом корпуса, но через 15 минут картина немного меняется. В целом итоговые значения не сильно выше, чем на открытом стенде, а местами даже лучше, но в не очень комфортном акустическом режиме.

Заключение

Основной особенностью корпуса является остекление и возможность установки большого количества жестких дисков размера 3.5". За эти две фишки его уже можно полюбить. Интересно реализована подсветка, змейкой проходящая с верхней панели через грань и по передней панели. Есть интересные эффекты, когда точка блуждает сверху вниз.

Качество изготовления Fractal Design Vector RS находится на высоком уровне. Все панели аккуратно подогнаны, зазоры минимальны. Нет никаких технических погрешностей типа заусенцев или излишков термоклея. Все сделано очень ровно и красиво. Что касается толщины металла, то ее достаточно. Если бы он был толще, то корпус был бы еще тяжелее. Это наблюдается на примере тяжелой правой боковой панели.

Хорошо реализована схема с хабом для вентиляторов, но не хватает возможности управления скоростью вращения какой-нибудь кнопкой на корпусе. Причем было бы достаточно трех режимов. Идея с пультом тоже интересна, но не нова и не очень удобна. Это можно было опять решить одной-двумя кнопками на корпусе. Что касается прочих замечаний, то отсутствует индикатор активности диска и есть претензии к лакокрасочному покрытию. В экземпляре, попавшем к нам на обзор, его слой тонкий и легко царапается.

Как видно, есть ряд ощутимых преимуществ, но не обошлось без мелких недостатков. В итоге у производителя получился большой красивый корпус, который ориентирован на размещение большого количества жестких дисков и высокопроизводительной СВО.

Андрей Понкратов aka wildchaser
