Процессорный разъем LGA 1151 «третьего» поколения под процессоры Intel Coffee Lake начал свою жизнь на рынке приличное время назад. Но его недостаток – лишь один чипсет Intel Z370 с функциями разгона и немалой ценой.
И в результате даже модели бюджетного по факту класса обладали немалой ценой. А разгон нужен не всегда и не всем. Рынку требовались более доступные версии материнских плат на менее функциональных наборах системной логики.
Набор системной логики Intel B360 был представлен на днях, и он способен удовлетворить запросы потребителей на платы среднего и высшего уровней, лишенные разгонных возможностей.
Мы изучим материнскую плату компании MSI, основанную на Intel B360 и получившую название в честь ни много ни мало Ильи Муромца – наверное, самого узнаваемого героя древнерусских былин.
| Модель | MSI B360M Mortar Илья Муромец |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена, руб.* | Отсутствует в продаже |
| Процессоры | Intel Core i3, Core i5, Core i7 В исполнении LGA 1151-v2 |
| Набор системной логики | Intel B360 |
| Оперативная память | 4 x DDR4 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт (небуферизованной, не-ECC и ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC892 (до 8 каналов) |
| Сеть | 1 x Intel I219-V (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0, физически как x16 1 слот PCI-Express x16 физически как 3.0 х4 1 слота PCI Express 3.0 х1 1 посадочное место M.2 2242/2260/2280/22110 (PCIe 3.0 x4 / SATA3 при задействовании SATA 6 Гбит/с отключается порт SATA2) 1 посадочное место M.2 2242/2260/2280 (только PCIe 3.0 x4, при задействовании второго PCI-Express x16 отключается) |
| Поддержка графических тандемов | AMD CrossFire |
| Дисковая подсистема | 4 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 посадочное место M.2 2242/2260/2280/22110 (PCIe 3.0 x4 / SATA3, при задействовании SATA 6 Гбит/с отключается порт SATA2) 1 посадочное место M.2 2242/2260/2280 (только PCIe 3.0 x4, при задействовании второго PCI-Express x16 отключается) |
| USB | 3 порта USB 3.1 Gen2 (1 разъем Type C на плате для подключения выносной панели и 2 порта на задней панели платы) 2 порта USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов) 6 портов USB 2.0 (4 разъема на задней панели платы, 1 разъем на плате для подключения 2 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 6 Гбит/с 1 разъем для подключения вентиляторов системы охлаждения процессора (1 х 4-pin) 3 разъема для подключения дополнительных вентиляторов (4 х 4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка USB 2.0 для подключения 2 портов 1 колодка USB 3.1 Gen1 для подключения 2 портов 1 колодка USB 3.1 Gen2 Type C для подключения выносной панели 1 колодка Thunderbolt 1 колодка TPM Перемычка сброса настроек CMOS 1 разъем для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 4 порта USB 3.1 Gen1 HDMI DVI-D DisplayPort 2 порта USB 3.1 Gen 2 (Type A и Type C) 1 сетевой порт RJ-45 6 аудиоразъемов |
| Контроллер I/O | Nuvoton NCT6797D |
| BIOS | Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 243 х 243 |
| Форм-фактор | mATX |
Новинка упакована в картонную коробку стандартных для форм-фактора mATX размеров.
Никаких ручек, окошек, откидных крышек, единственное, что выделяет модель – герой русских былин Илья Муромец, вступающий в бой с неким чудовищем.
Несмотря на громкое имя, комплектация материнской платы абсолютно типична, добавился лишь прорезиненный коврик для мышки, с картинкой, идентичной оформлению платы:
Приведем его в виде перечня:
Следует заметить, что в инструкции к материнской плате тоже можно встретить текст, набранный шрифтом в псевдорусском стиле.
На этом отличительные визуальные признаки и заканчиваются.
Сама плата выполнена в типичном для плат MSI линейки Arsenal Gaming дизайне. Кроме как по надписи на радиаторе и наклейке на текстолите платы, никак нельзя понять, что перед нами какой-то «эксклюзив».
От себя замечу, что даже сама печатная плата (PCB) не является индивидуальным решением, точно такая же используется, например, в MSI B360M Mortar Titanium – даже радиаторы той же конструкции, только цветовая гамма иная.
Декоративная подсветка на плате реализована, но – в весьма усеченном варианте. Встроенная подсветка представлена распаянной с тыльной стороны платы цепочкой светодиодов вдоль аудиотракта:
Для подключения внешней светодиодной подсветки на плате в левом нижнем углу установлен один разъем JRG1.
К подсветке можно отнести еще и четыре светодиода с лицевой стороны платы над разъемом основного питания ATX, относящихся к технологии MSI EZ Debug.
Светодиоды с маркировкой "CPU", "DRAM", "VGA", "BOOT" загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы - своеобразный сильно упрощенный вариант индикатора POST-кодов. Светодиоды MSI EZ Debug загораются только в момент запуска системы и затем гаснут, в работающей системе они не светятся.
Управление подсветкой можно осуществлять только из среды операционной системы Windows, для чего необходимо установить фирменное приложение MSI Mystic Light 2.
К сожалению, разъем для подсветки на плате и цепочка светодиодов управляются только совместно. Зато приложение отлично определило и позволило управлять подсветкой тестового комплекта памяти Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W).

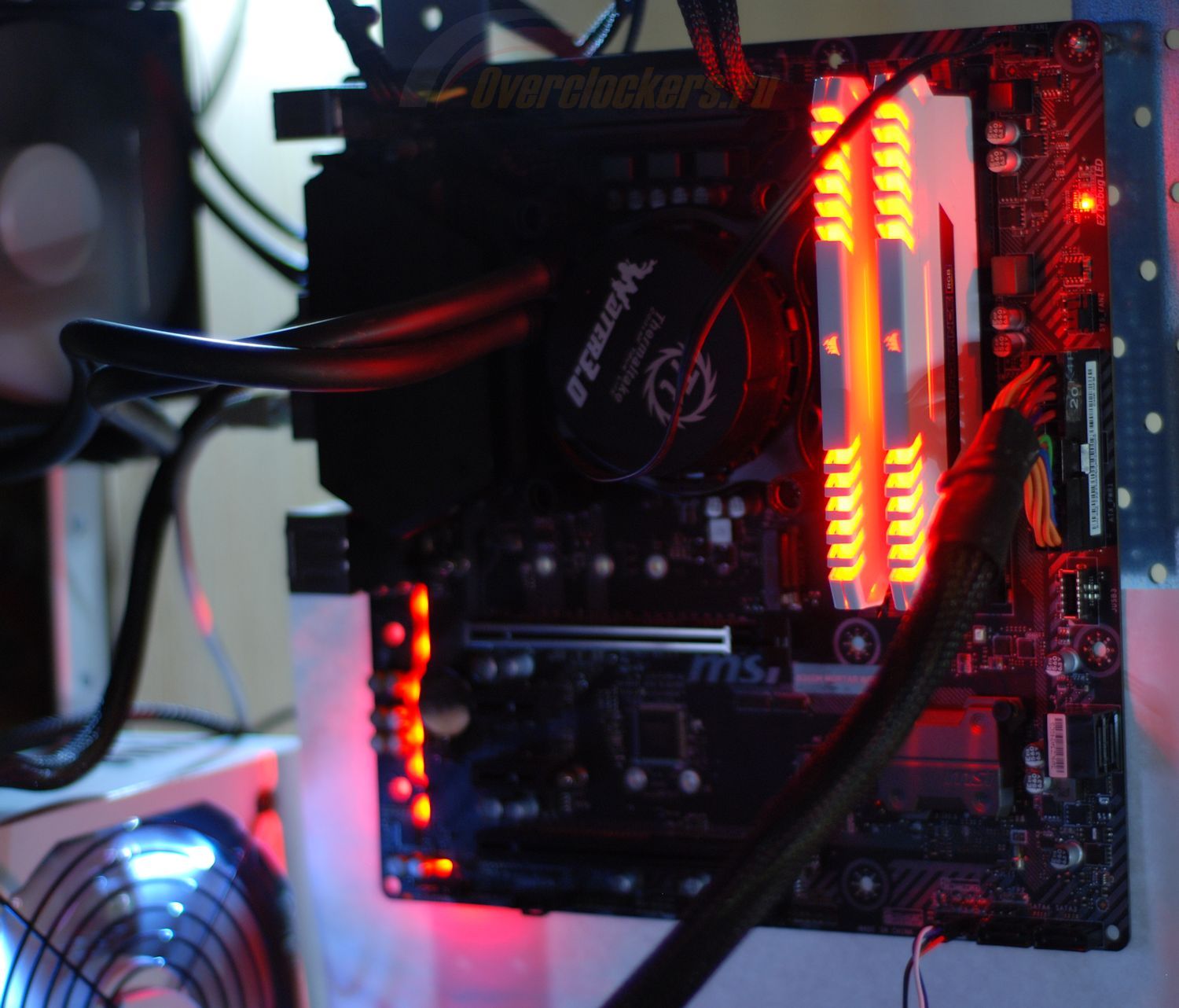

Распаянная с тыльной стороны платы цепочка светодиодов по умолчанию светится красным, можно выбрать другой цвет и сменить режим (плавная пульсация, резкое мигание, несколько вспышек с промежутком и т.д.). К сожалению, есть проблемы с точностью цветопередачи, например, желтый идет с зеленоватым оттенком.
Да еще само размещение светодиодов вносит свой вклад: свечение от них проходит свозь текстолит, из-за чего синий превращается в светло-синий, а бирюзовый – в зеленый. Впрочем, такое явление периодически встречается среди материнских плат, так что это не особенность исключительно рассматриваемой MSI B360M Mortar Илья Муромец.
На плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики Intel B360, очень компактный, по сути, представляет собой просто брусок алюминиевого сплава. Закрепляется он на плате с помощью двух подпружиненных пластиковых «гвоздиков».
На подсистеме питания процессора установлены два отдельных радиатора из алюминиевого сплава, не связанных друг с другом ни теплотрубкой, ни декоративными пластиковыми накладками, фиксация на плате обеспечивается с помощью винтов – по два на каждый радиатор.
Если радиатор над процессорным разъемом еще вполне умеренных разъемов, то вот сбоку – очень крупный и нависает над корпусами разъемов задней интерфейсной панели.
Инженеры MSI даже разместили на тыльной стороне большого радиатора дополнительную прокладку, чтобы не было прямого контакта с алюминием корпусов разъемов, но она практически не задействуется. Конструкция обоих радиаторов, не смотря на их сложную форму, монолитная, ни клей, ни припой здесь не используются.
Расположение отверстий для крепления систем охлаждения процессора полностью совпадает с предыдущими поколениями LGA115*. Системе охлаждения процессора необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено четыре четырехконтактных разъема, один из которых – процессорный. Размещение на плате разъемов неравномерное: два размещены на верхнем краю платы в правой части, один – под радиатором цепи питания процессора, один – над разъемом основного питания ATX.
Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.
Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS в разделе Hardware Monitor.
Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию, активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC.
Можно выбрать источник температуры (датчик в процессоре или на плате), время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности вентиляторов при мелких скачках температуры. Полной остановки вентиляторов можно добиться, только активировав режим DC.
По умолчанию регулировка оборотов вентиляторов включена только на разъеме CPU_FAN1. На остальных разъемах выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.

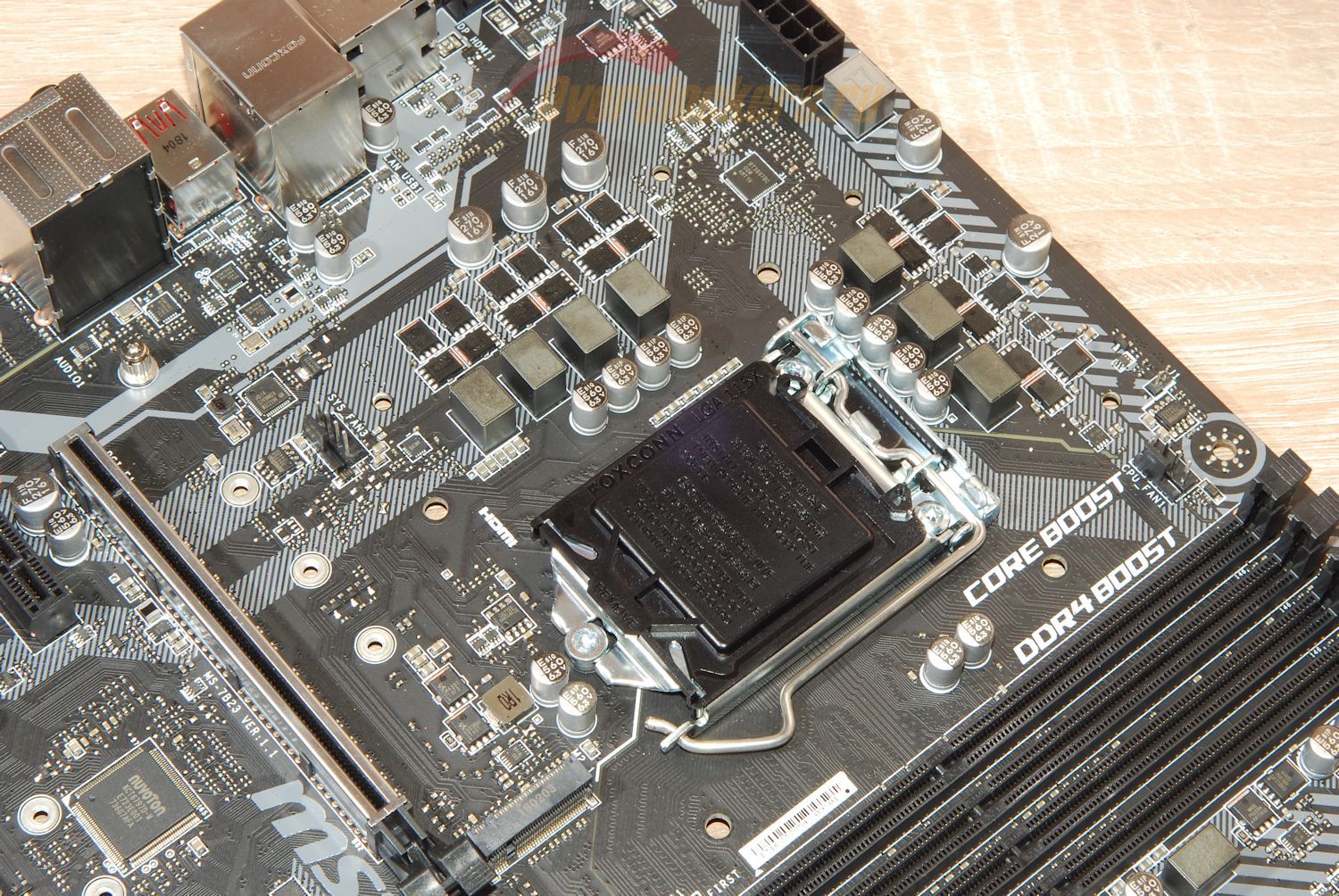

Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Инженеры MSI применили один интересный прием, известный еще по платам по Intel Sandy Bridge – в цепь питания CPU VCore процессора добавлена «лишний» дроссель, который на самом деле относится к второстепенному напряжению VCCIO.

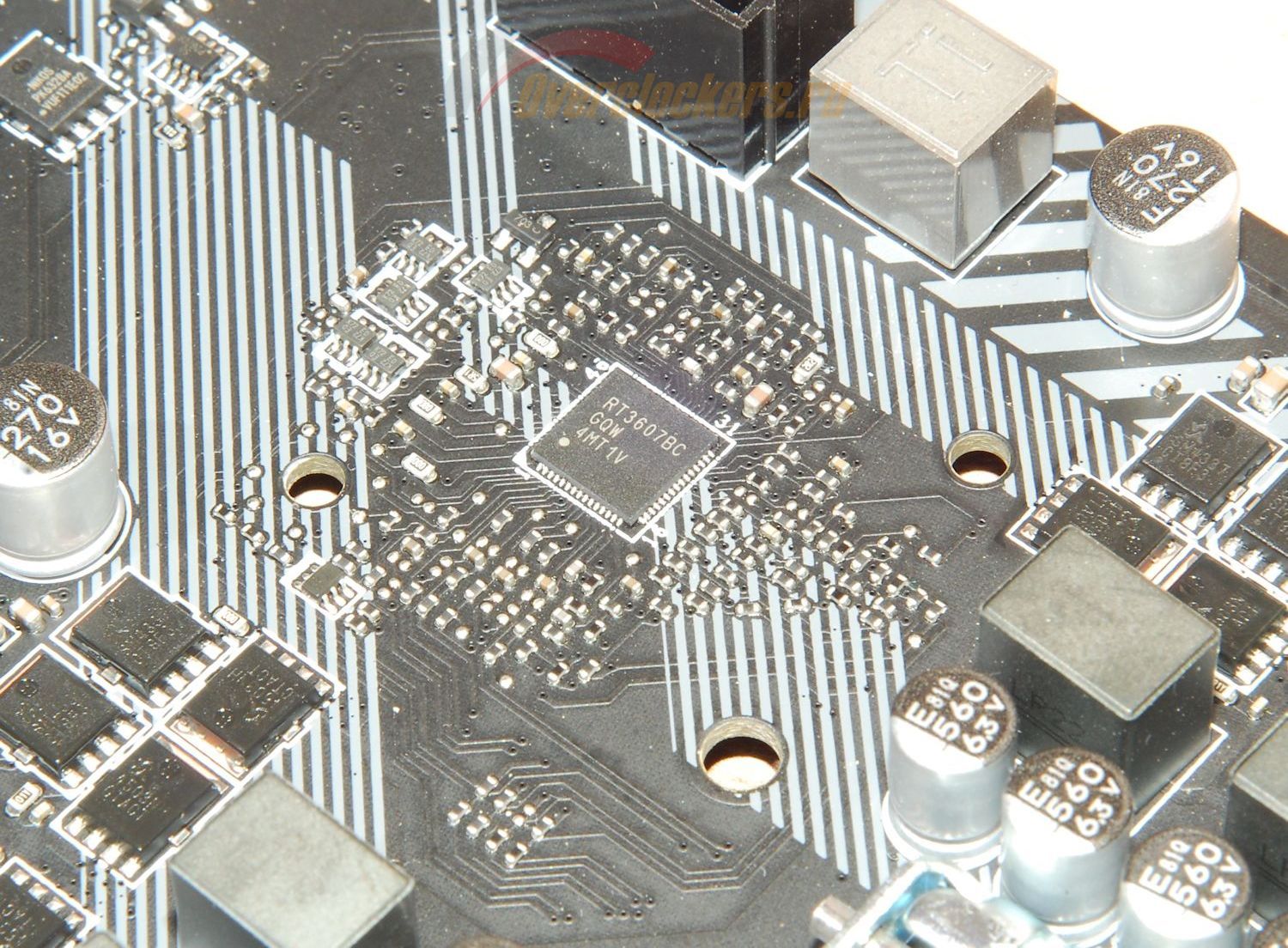

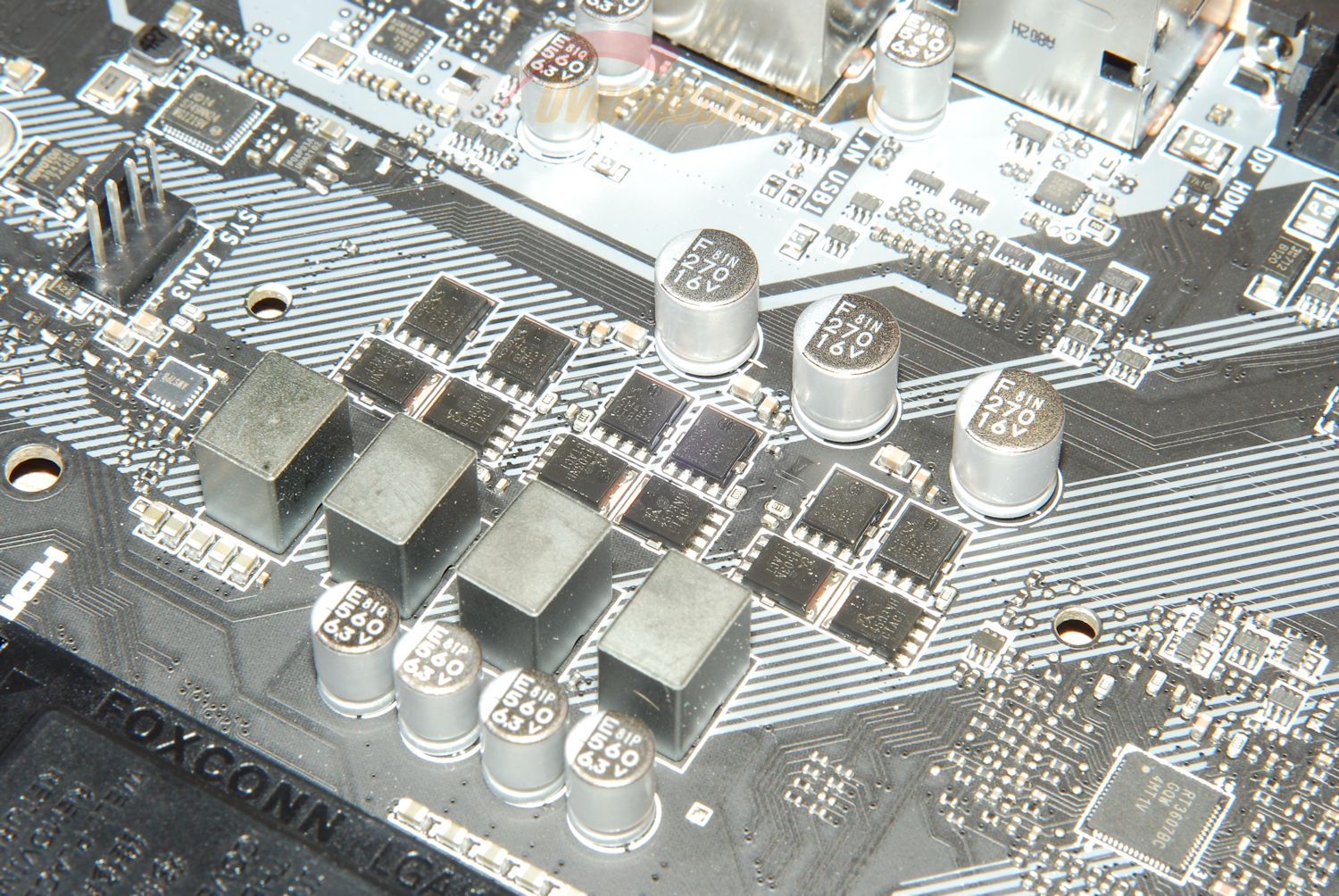

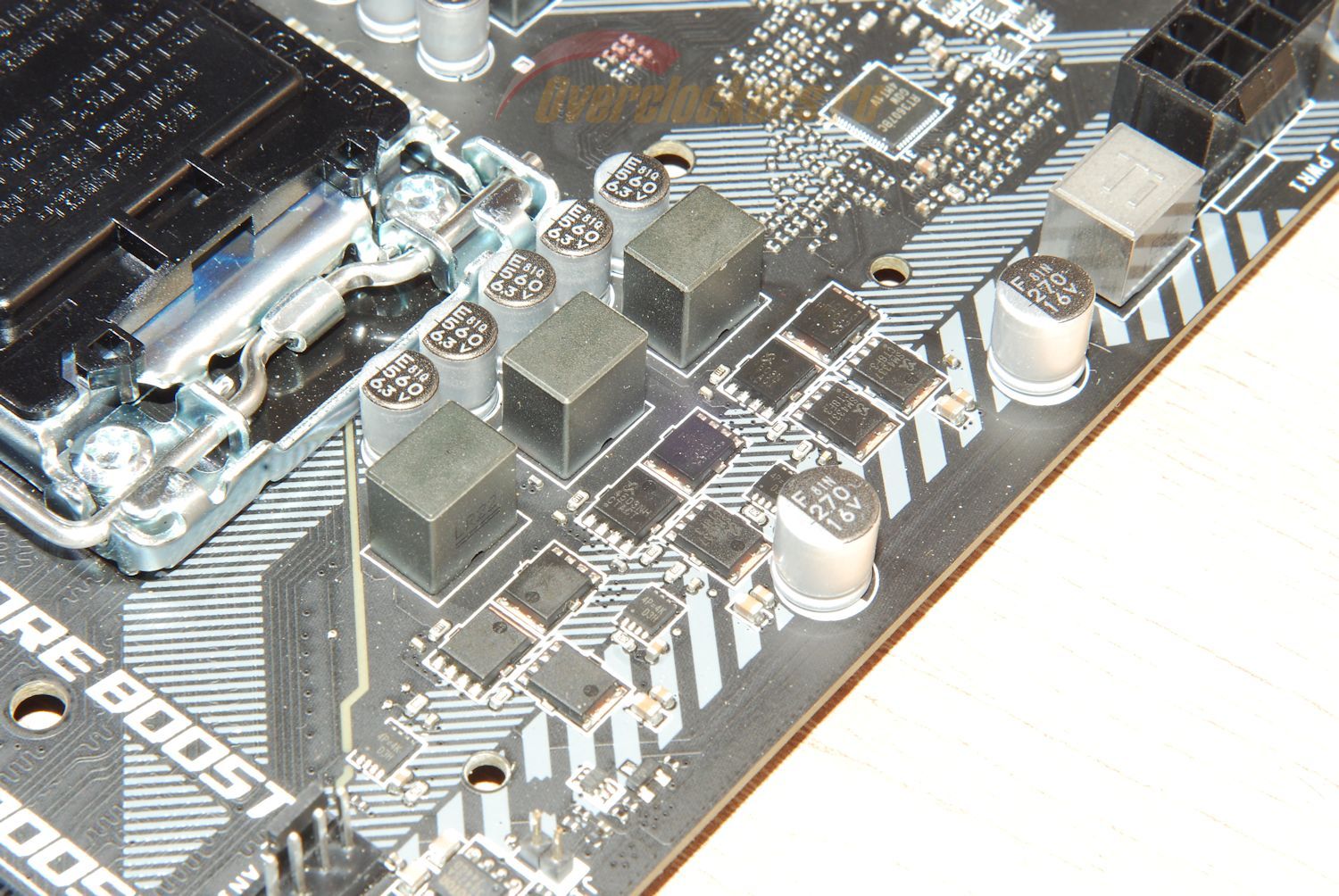

На рассматриваемой плате питание процессора построено по схеме: однофазный независимый преобразователь VCCSA, однофазный независимый преобразователь VCCIO, четырехфазный VCore и двухфазный iGPU под управлением общего ШИМ-контроллера Richtek RT3607BC.
В качестве силовых элементов на каждую фазу VCore установлено по два Sinopower SM4503 и Sinopower SM4337, в iGPU – по одному Sinopower SM4503 и два Sinopower SM4337 (также в iGPU имеется два внешних драйвера фаз).

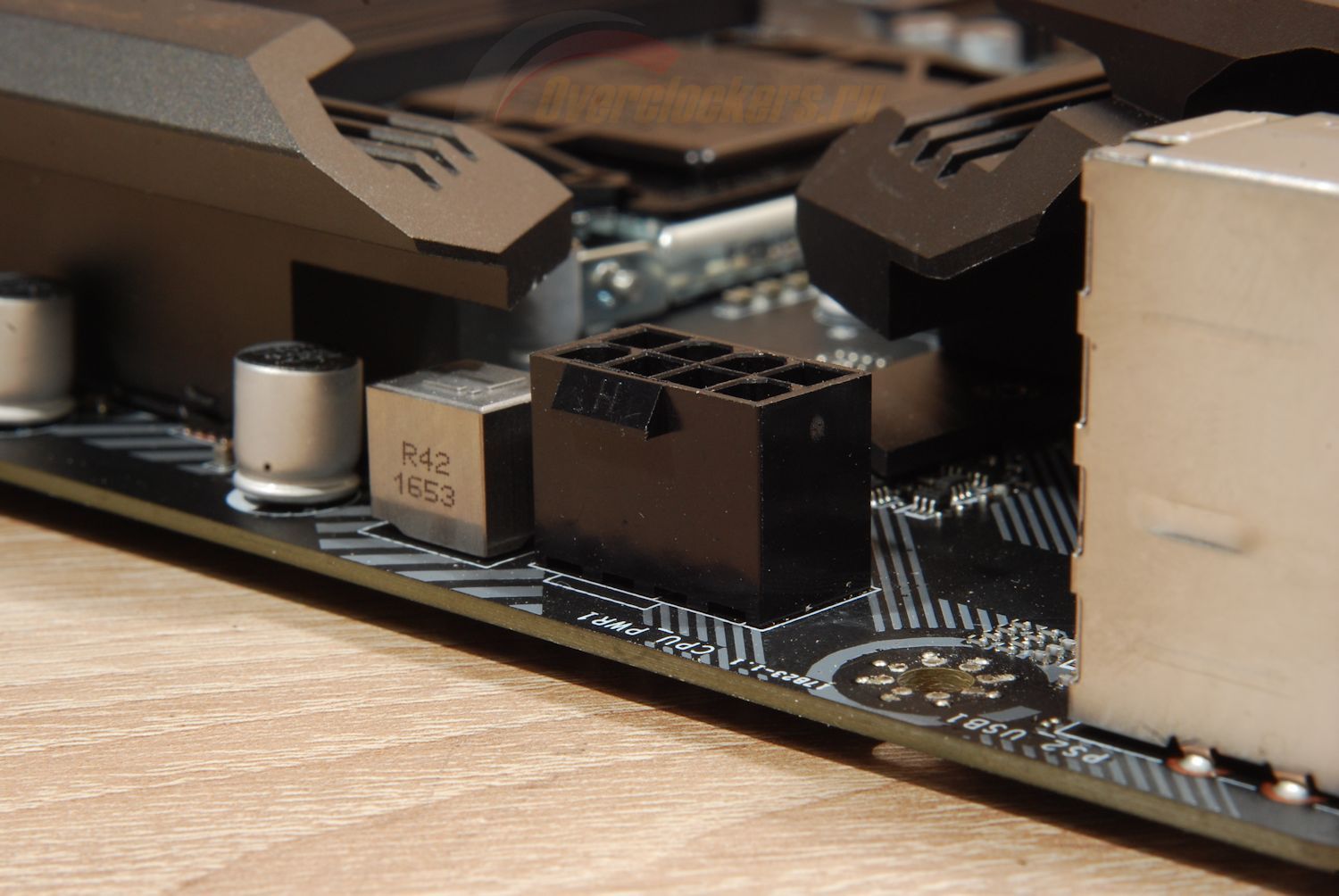

Нужно отметить то, что разъем дополнительного питания ATX, через который запитывается VRM процессора, развернут защелкой в наружу, что может доставить проблемы в некоторых тесных корпусах.

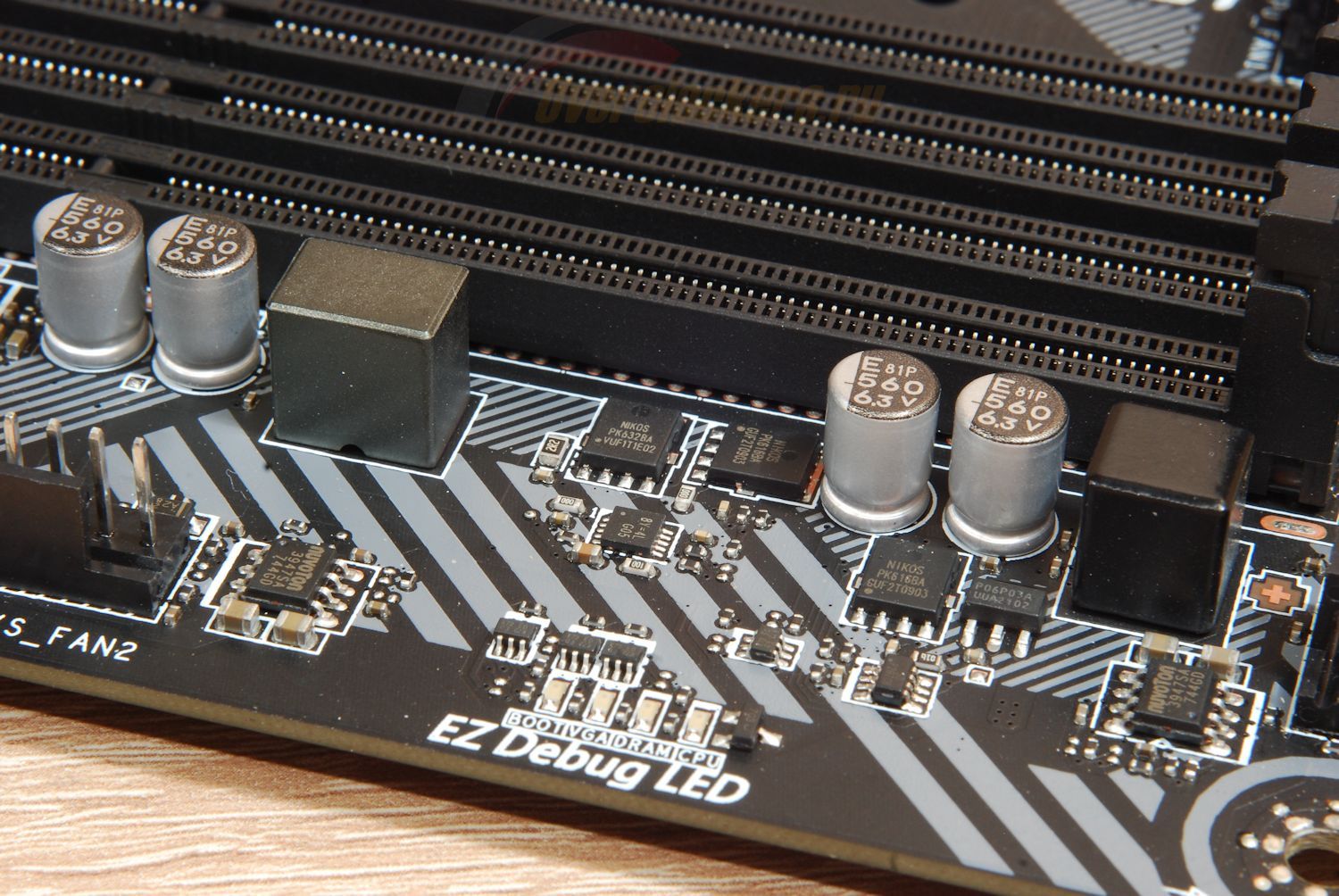

Однофазное питание памяти работает под управлением ШИМ-контроллера с маркировкой «8Y=4L», возможно, производства, Richtek.
В качестве мосфетов – один Nikos PK632BA и один Nikos PK816BA

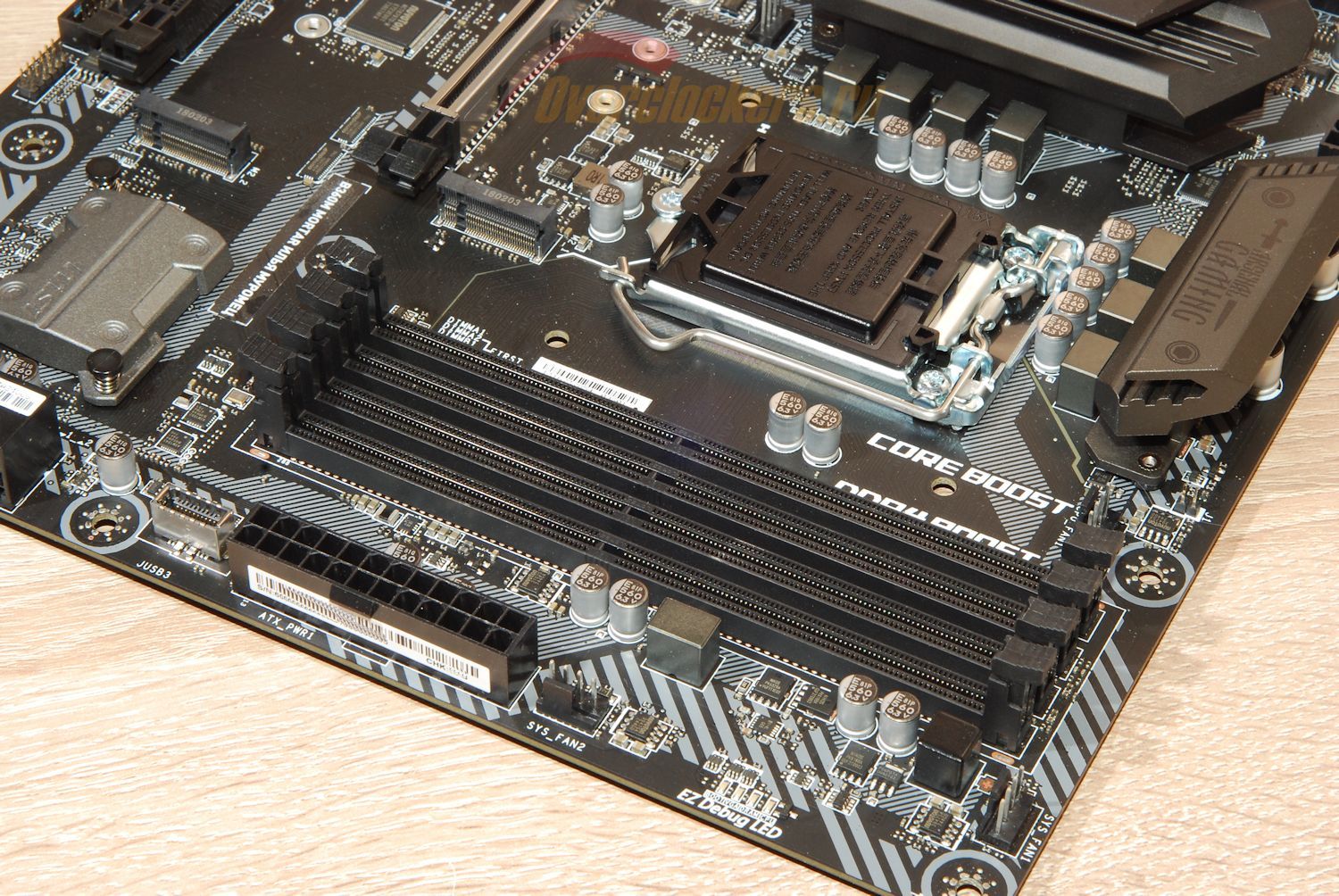

На плате распаяно четыре слота памяти DDR4.
Сигнальные линии, идущие от процессора к слотам оперативной памяти, дополнительно изолированы от остальной части платы специальными участками, лишенными токопроводящих слотов. Но наличие MSI DDR4 Boost смотрится на данной плате странно: это должно защищать память от электромагнитных наводок и улучшать разгонный потенциал для достижения высоких частот, но перед нами-то плата на Intel B360, где этих самых высоких частот нет априори.
Слоты оснащены классическими защелками с обеих сторон, которые не конфликтуют с длинномерными видеокартами с толстыми силовыми пластинами.
Для рассматриваемой платы MSI обещает поддержку до 64 Гбайт памяти в двухканальном режиме. Поддерживается память с частотой до 2666 МГц включительно, более высокие множители в BIOS отсутствуют – это полностью соответствует спецификациям набора системной логики Intel B360. Отмечу, что доступ к таймингам и напряжениям памяти, а также напряжениям VCCSA и VCCIO не заблокирован.
Под разъемом основного питания ATX установлена одна колодка USB 3.1 Gen1, выполненная в новом форм-факторе Type С (не нужно путать с Type C, который используется в мобильных устройствах и так далее).
Колодка этого типа надежней, чем традиционные голые штырьки, но она обеспечивает работу только одного порта, а ценники на устройства под нее далеки от демократичных.
Например, Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 на момент написания этих строк продается на Amazon по цене $22.49. Да и китайцы на AliExpress не слишком стесняются в своих запросах – самый дешевый кабель NoName стоит $12.49 (для сравнения, 20-контактный кабель старого стандарта можно найти за $4).
Ниже установлено два SATA, ориентированных параллельно плоскости платы («лежачие» разъемы), а в самом низе платы - еще два SATA, ориентированных перпендикулярно к плоскости платы. Установка длинномерной видеокарты с массивной системой охлаждения приводит к тому, что закрывает доступ к обоим «лежачим» SATA.
Помимо четырех SATA 6 Гбит/с, на MSI B360M Mortar Илья Муромец установлено два посадочных места M.2.
В обоих допускается установка устройств с интерфейсом PCI-Express 3.0 (до четырех линий), в том числе SSD, работающих по протоколам NVMe и AHCI. В верхний M.2 также можно установить SATA SSD, при этом отключается разъем SATA с маркировкой «SATA2», нижний M.2 работает только при условии незадействовании нижнего PEG. Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм, 22 х 80 мм, а в верхнем M.2 – и 22 х 110 мм.
По нижнему краю платы мы обнаружим (справа налево):
Правый край платы не закрыт какими-либо кожухами, полностью отведен под аудиотракт и изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.
Что для меня оказалось сюрпризом, так это использование старого восьмиканального аудиоконтроллера Realtek ALC892, тут даже дополнительных усилителей нет. В качестве некоей моральной компенсации предлагается обходиться жидкостными конденсаторами Nichicon и тем, что аудиоразъемы задней интерфейсной панели позолочены.
Гигабитный сетевой контроллер размещен за задней интерфейсной панелью.
В его роли выступает гигабитный Intel i219V.
Задняя панель тоже оказалась с сюрпризами: здесь нет ни одного USB 3.1 Gen 1 (USB 3.0) – вместо них установлено четыре USB 2.0.
На плате установлено четыре слота PCI-Express:
Из двух PEG подключен к процессору только один – верхний (PCI-Express 3.0 x16). Второй PEG подключен к набору системной логики Intel B360 и пользуется четырьмя линиями PCI-Express 3.0, которые делит с нижним M.2. За переключение отвечают две микросхемы-«свитча» ASMedia ASM1480.
Пользователю придется выбирать, что использовать.
В обоих M.2 допускается установка устройств с интерфейсом PCI-Express 3.0 (до четырех линий), в том числе SSD, работающих по протоколам NVMe и AHCI. В верхний M.2 также можно установить SATA SSD, при этом отключается разъем SATA с маркировкой «SATA2», нижний M.2 работает только при условии незадействовании нижнего PEG. Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм, 22 х 80 мм, а в верхнем M.2 – и 22 х 110 мм.
Верхний PEG оснащен защитным алюминиевым кожухом, который по замыслу инженеров должен принимать на себя нагрузку от тяжелых видеокарт с массивной системой охлаждения. Такая усложненная конструкция получила название "MSI PCI-E Still Armor".
На плате распаяна одна несъемная микросхема флеш-памяти BIOS Winbond 25Q128 объемом 128 Гбит и располагается она у нижнего края.
Рядом с ней мы видим колодку JSPI1 для подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы.
| Модель | MSI B360M Mortar Илья Муромец |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 2.05 за 27 марта 2018 года |
| BCLK | Недоступно |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 800 / 933 / 1066 / 1200 / 1333 / 1466 / 1600 / 1733 / 1866 / 2000 / 2133 / 2266 / 2400 / 2533 / 2666 Тайминги задаются как едино, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 8 до максимально допустимого для данной модели процессора с шагом 1, раздельно по ядрам и вместе (учитывая Turbo Boost), Offset AVX |
| Множитель процессора CPU Ring |
От 8 до максимально допустимого для данной модели процессора с шагом 1 |
| Напряжение CPU Core | Недоступно |
| Напряжение интегрированного графического ядра CPU (VAXG) | Недоступно |
| Напряжение CPU VCCIO | Фиксированное значение от 0.800 до 2.000 В с шагом 0.010 В |
| Напряжение CPU VCCSA | Фиксированное значение от 0.800 до 2.000 В с шагом 0.010 В |
| Компенсация просадок напряжения CPU Core (Load Line Calibration) | Недоступно |
| Компенсация просадок напряжения CPU VAXG (Load Line Calibration) | Недоступно |
| Напряжение оперативной памяти | Auto, от 0.600 до 2.200 В с шагом 0.010 В |
| Прочие напряжения | Недоступно |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (шесть в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Только USB и FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
Версия BIOS – 2.05 (прошита в плату представительством MSI).
Тестирование MSI B360M Mortar Илья Муромец проводилось на следующей конфигурации:
В своих экспериментах с платформой Intel я обычно пользуюсь системой жидкостного охлаждения и при тестировании MSI B360M Mortar Илья Муромец не стал делать исключений.
Логика проста: материнская плата как минимум «с претензиями», СЖО в свою очередь не обеспечивает цепи питания процессора обдувом, в довершение используется самый старший в линейке LGA 1151v2 процессор Intel Core i7-8700K. В совокупности это обеспечивает самые жесткие условия, что можно задать.

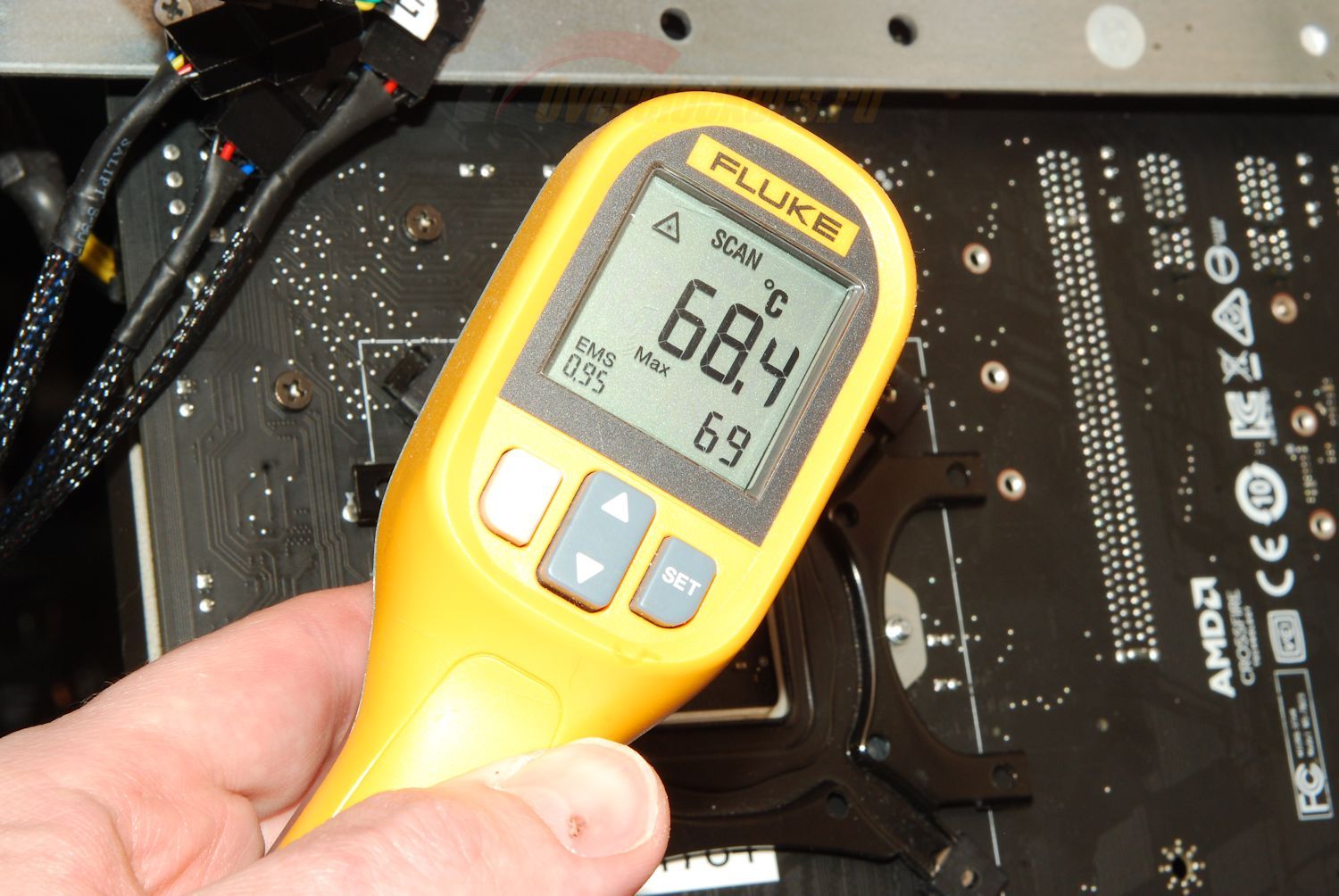

После часа непрерывного тестирования посредством Linx с включенными инструкциями AVX цепи питания CPU достигли температур 69-71°C. Учитывая условия теста, результат отличный.
После этого было решено приступить к попыткам если не разгона, то хотя бы его подобия.

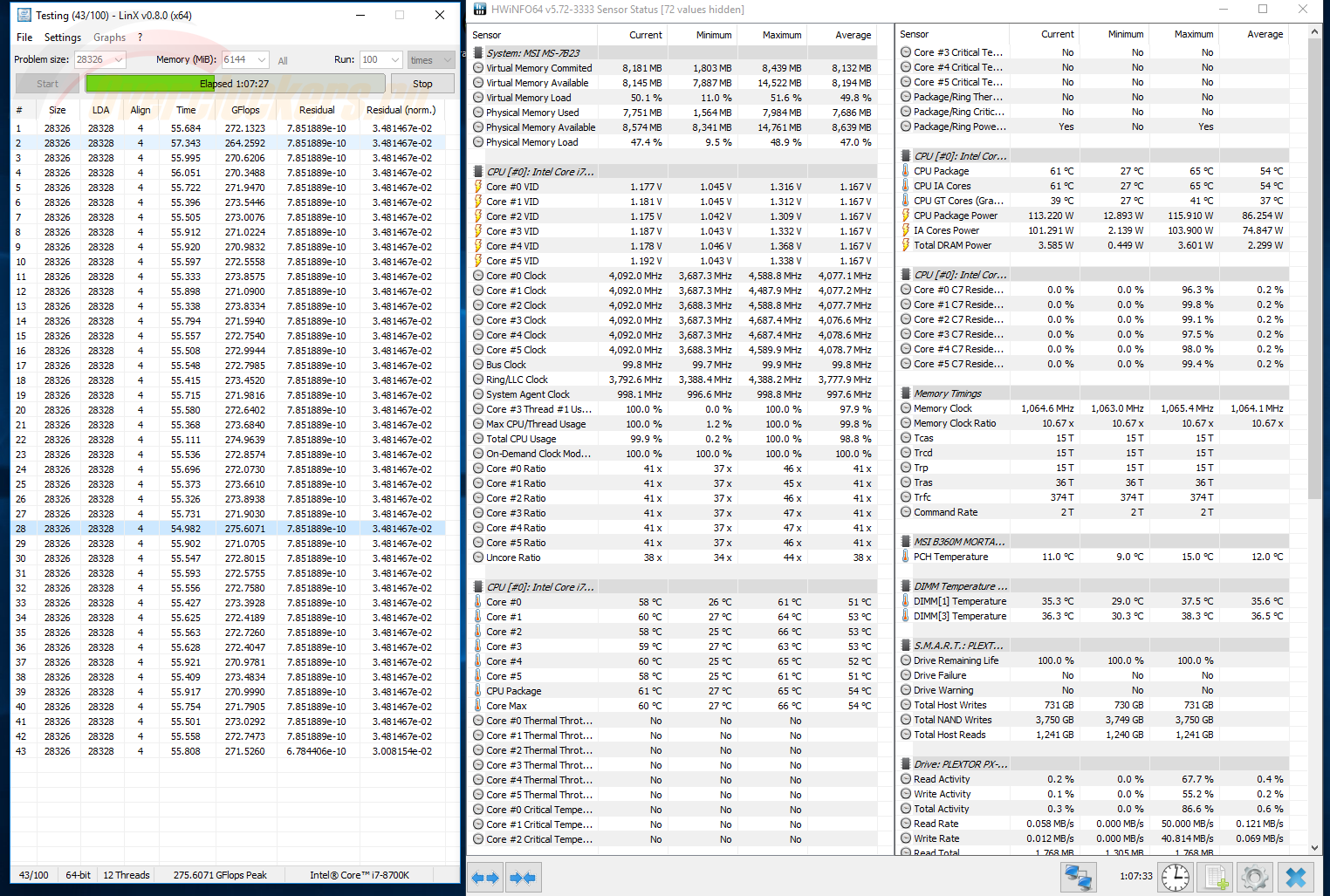

В режиме «все настройки по умолчанию» процессор под LinX AVX работает в среднем на частоте около 4100 МГц по всем ядрам:

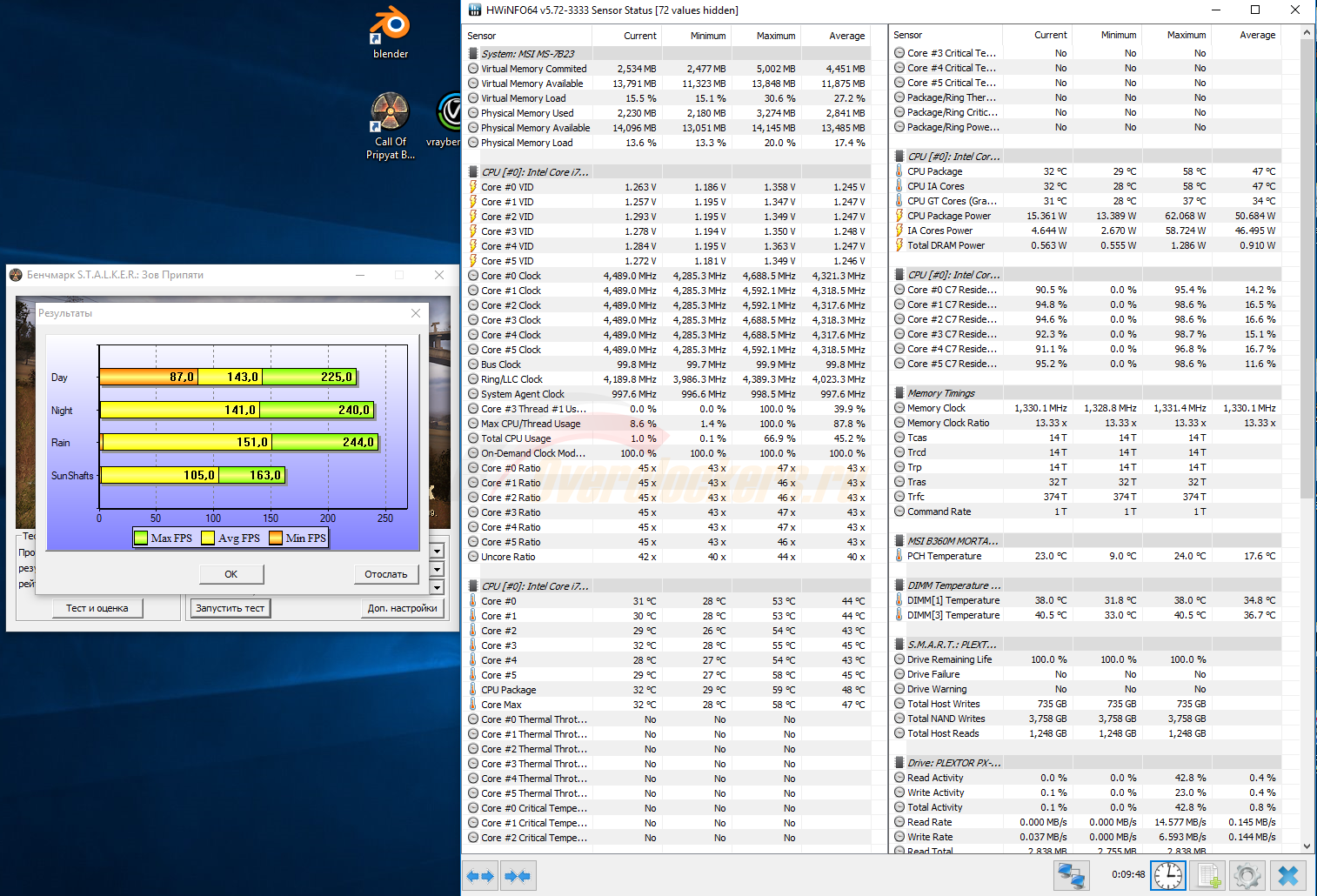

В играх, умеющих генерировать многопоточную нагрузку (и она не такая интенсивная, как LinX AVX), может достигаться отметка в 4300 МГц по всем ядрам:
Сначала было решено разобраться с процессором. Эксперименты с множителями не дают эффекта – системная плата не позволяет фиксировать один множитель для всех ядер выше номинального, максимум – можно настраивать Turbo Boost, но и то лишь в рамках официальных параметров.

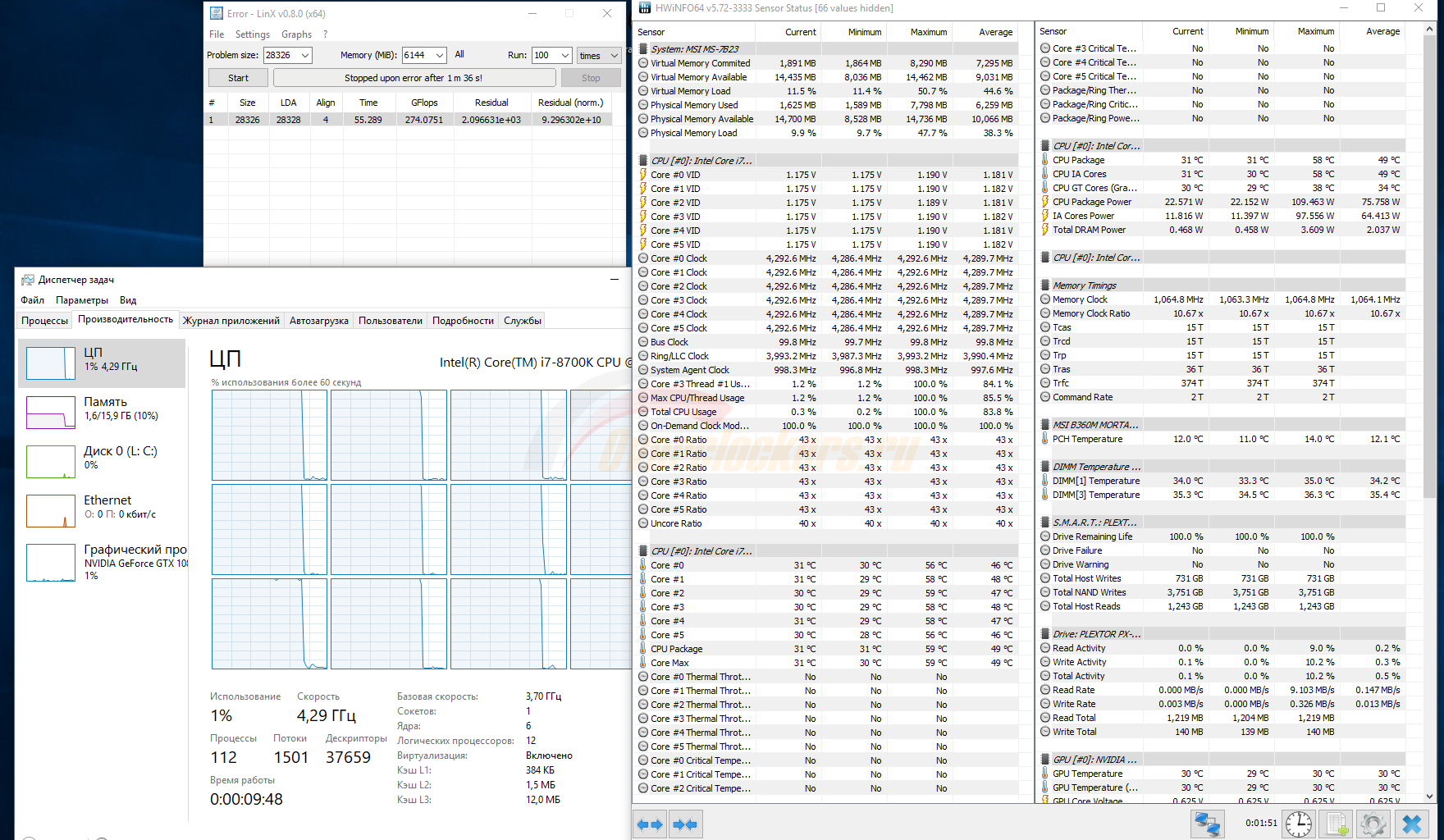

Посредством редактирования лимитов энергопотребления (Long duration power limit (W), Short duration power limit (W) и прочих) удалось добиться того, что материнская плата увеличила частоту процессора с 4100 до 4300 МГц. Однако первый же цикл LinX AVX завершался ошибкой.
Причина проста до банальности: нехватка напряжения. А в меню BIOS соответствующего параметра нет. Фирменное приложение MSI Command Center тоже не открывает доступа к этому напряжению.
Хорошо, оставляем в покое процессор и беремся за память. Здесь в BIOS системной платы предлагается доступ к частотам до 2666 МГц включительно.
Помимо этого есть полный доступ к таймингам, напряжению памяти и напряжениям CPU VCCIO и VCCSA. Причем последние можно поднимать аж до 2 В! Смысла в этом просто не видится, но они есть.
Естественно, что они и не потребовались, и без этого используемые модули оперативной памяти отлично заработали как DDR4-2666 с таймингами 14-14-14.
На этом эксперименты с разгоном можно считать завершенными.
С одной стороны, MSI B360M Mortar Илья Муромец получила громкое имя и от нее подсознательно ожидаешь чего-то выдающегося. С другой – несмотря на выпуск модели на базе Intel B360 с тактовым генератором и возможностью разгона, формально этот набор системной логики не является «разгонным».
И у рассмотренной материнской платы нет ничего подобного – все в рамках спецификаций Intel. Мало того, нет доступа даже к напряжению процессора, из-за чего невозможно банально снизить тепловыделение ЦП для построения системы с минимальным уровнем шума. Максимум – можно поиграться с подстройкой оперативной памяти (поднять частоту до 2666 МГц, понизить тайминги).
В сухом остатке перед нами просто добротная плата – умеренно оснащенная, не перегревающаяся даже под интенсивными нагрузками с самым мощным процессором для данного разъема и адекватным поведением при экспериментах. Вопрос лишь в цене: модель предназначена специально для российского рынка, но пока, к сожалению, отсутствует в свободной продаже.
