Корпуса американской компании Antec по праву считаются пионерами рынка, ведь она была основана в 1986 году. Впрочем, в нашей лаборатории ее моделей системных блоков не было уже давно, с 2014 года. Благодаря нашему постоянному партнеру – компании Регард, мы попробуем восполнить этот пробел.
Героем обзора стал корпус форм-фактора Midi Tower («средняя башня») – Antec GX330. Его сложно назвать новинкой, поскольку он был представлен еще в октябре 2016 года, позиционируясь в бюджетный сегмент, и до сих пор находится в продаже.
Сам производитель отнес Antec GX330 к игровой серии (Gaming Series) и наделил его всем необходимым, включая подсветку и возможность размещения крупных комплектующих.

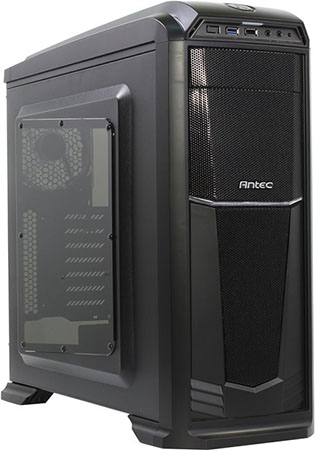

На фотографиях для прессы модель Antec смотрится как минимум добротно. А что нас ждет в реальности?
Коробка по современным меркам компактная и достаточно легкая. Она оформлена очень просто: на неокрашенном гофрированном картоне черной краской схематично нанесено изображение корпуса и приведены основные спецификации.
Несмотря на то, что упаковка не снабжена вырезами на торцах, предназначенными для облегчения транспортировки, из-за ее компактности и малой массы это нельзя назвать большим упущением.
Внутри корпус как обычно закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами.
Далее в нем можно найти руководство пользователя и комплект поставки.
Все винтики расфасованы по шести подписанным пакетикам, среди которых пакетик с винтиками для крепления жестких дисков, привода оптических дисков, вентилятора, материнской платы, SSD и блока питания.
Кроме того, в комплекте предусмотрены пять пластиковых стяжек и дополнительная латунная стойка для крепления материнской платы.
Руководство пользователя представляет собой тоненькую книжицу формата А5. Текст представлен только на английском языке.
Приведем фотографию одной из страниц, дабы обеспечить наглядное представление (на самом сайте руководство отсутствует).
А для любознательных читателей приложим ссылку на инструкцию на сайте компании-производителя в формате PDF. По сути там лишь повторяются основные характеристики.
На мой взгляд, корпус смотрится несколько бюджетно и его дизайн нельзя назвать современным.

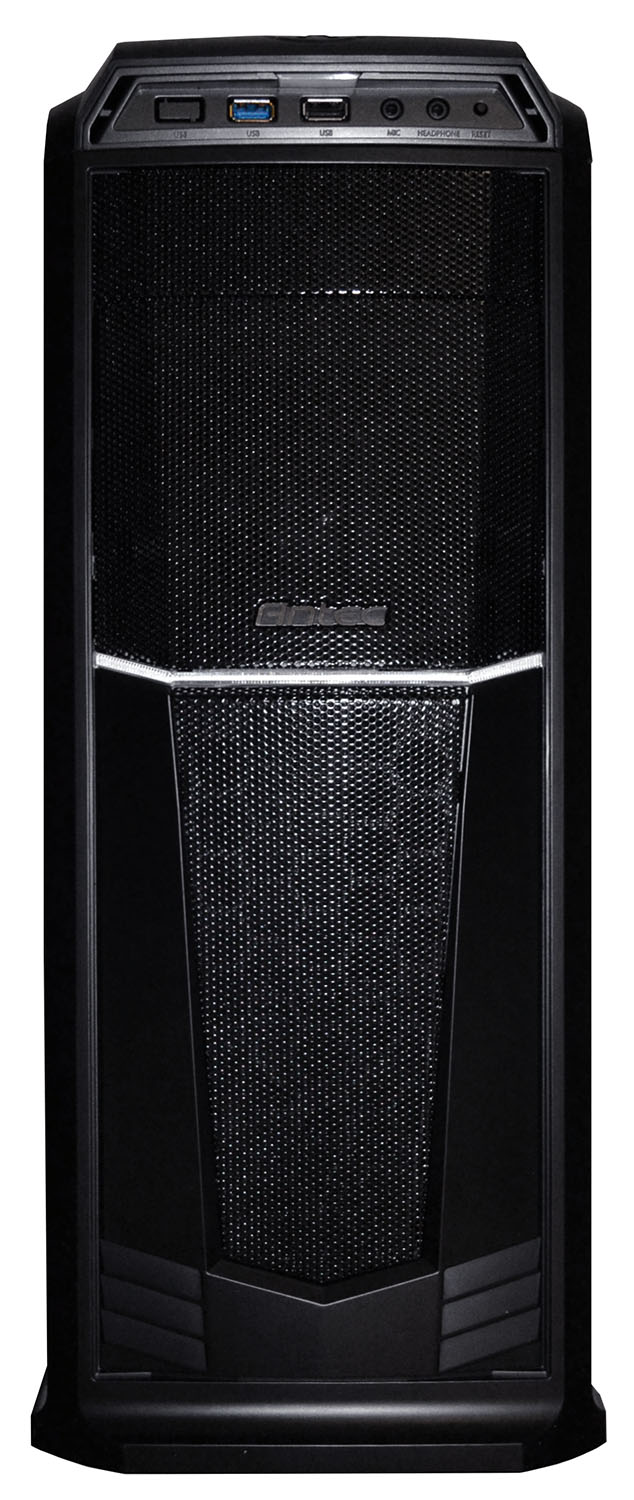

Лицевая часть закрыта декоративной решеткой. Сама рамка пластиковая, решетка – металлическая.

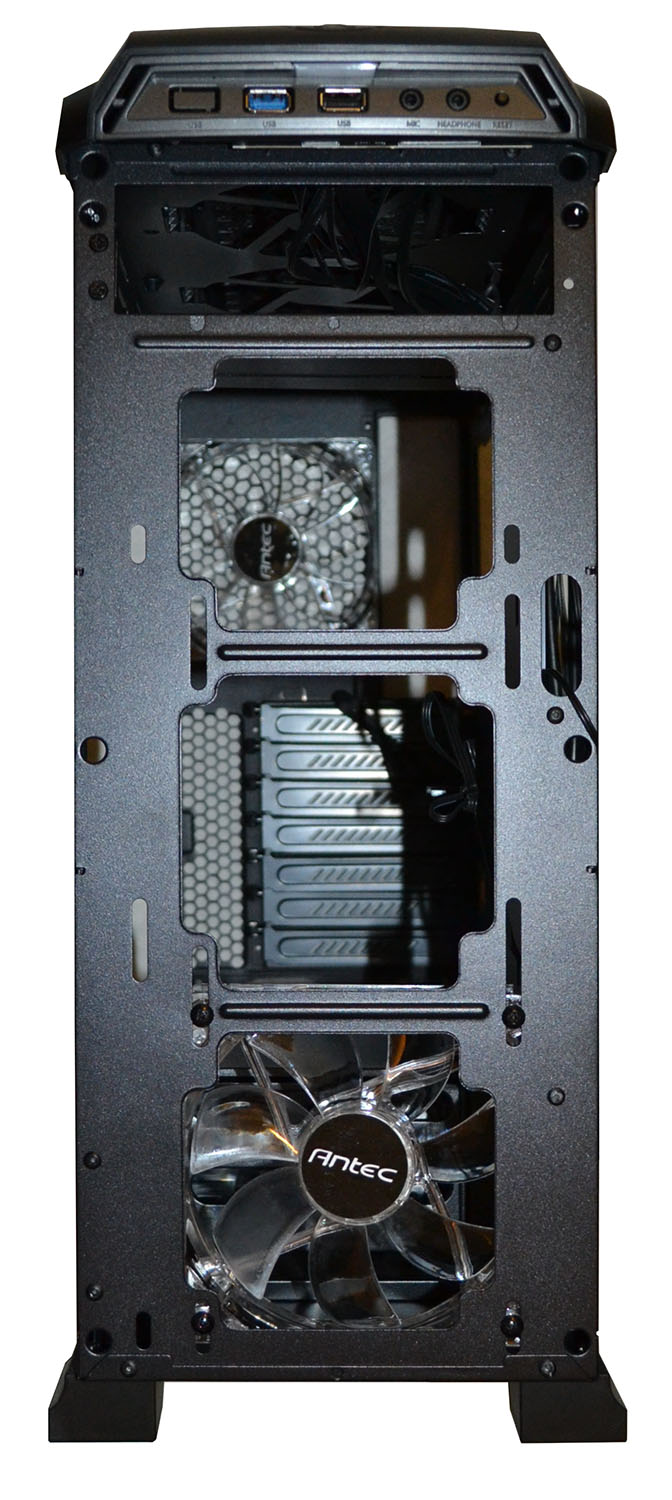

Если приложить некоторые усилия, можно снять переднюю панель и получить доступ к посадочным местам для трех 120 мм вентиляторов. Один из них с синей светодиодной подсветкой уже установлен в нижней части и призван охлаждать жесткие диски.
Также спереди можно поставить радиатор СЖО длиной до 360 мм (в том случае, если не планируется установка привода оптических дисков). Какого-либо пылевого фильтра не предусмотрено.
На верхней части корпуса Antec GX330 расположен блок управления.
Нам предлагают следующее: один порт USB стандарта 3.0; один порт USB стандарта 2.0, а также разъемы наушников и микрофона и малюсенькая кнопка экстренной перезагрузки. Можно обоснованно посетовать на недостаточное количество портов USB, тем более одно посадочное место для них просто закрыто пластиковой заглушкой.

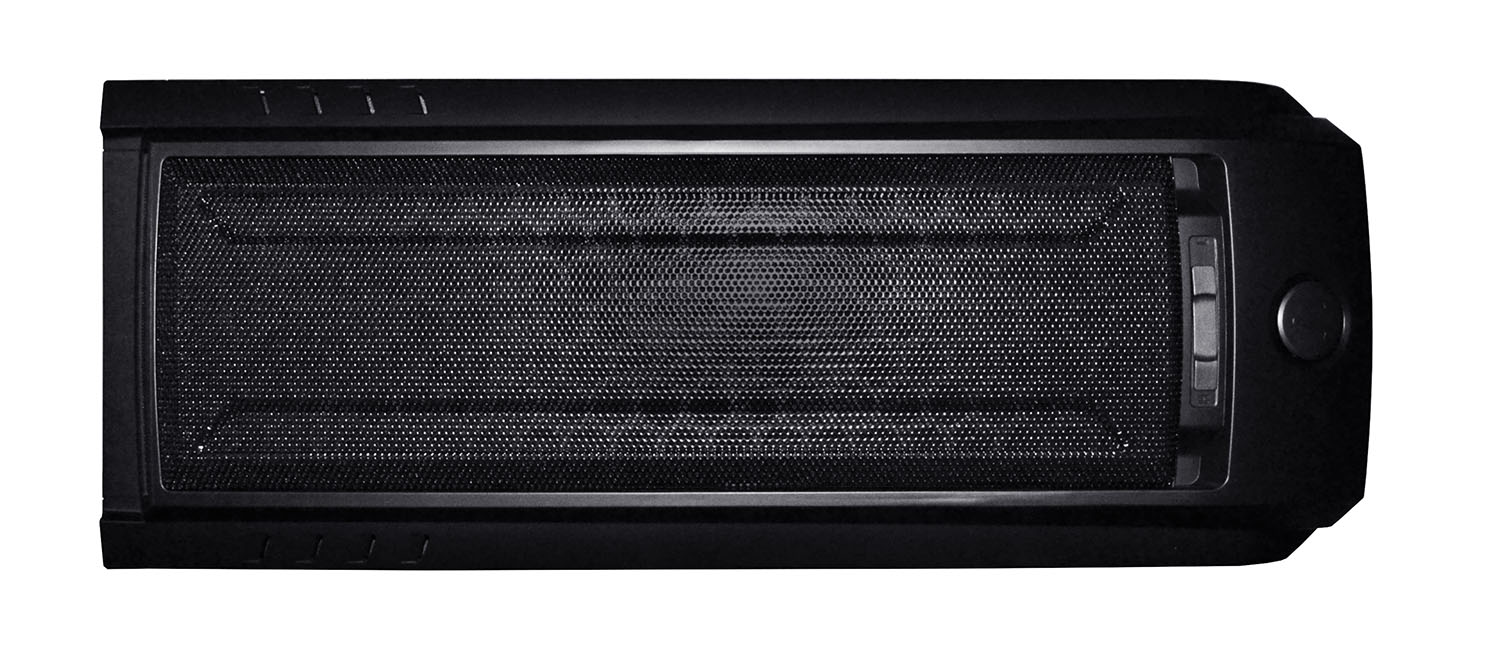

Остальные элементы управления находятся на верхней грани. Отметим, что большую часть панели занимает вентиляционная решетка, в передней части размещен переключатель системы контроля оборотов вентиляторов и очень крупная кнопка включения.

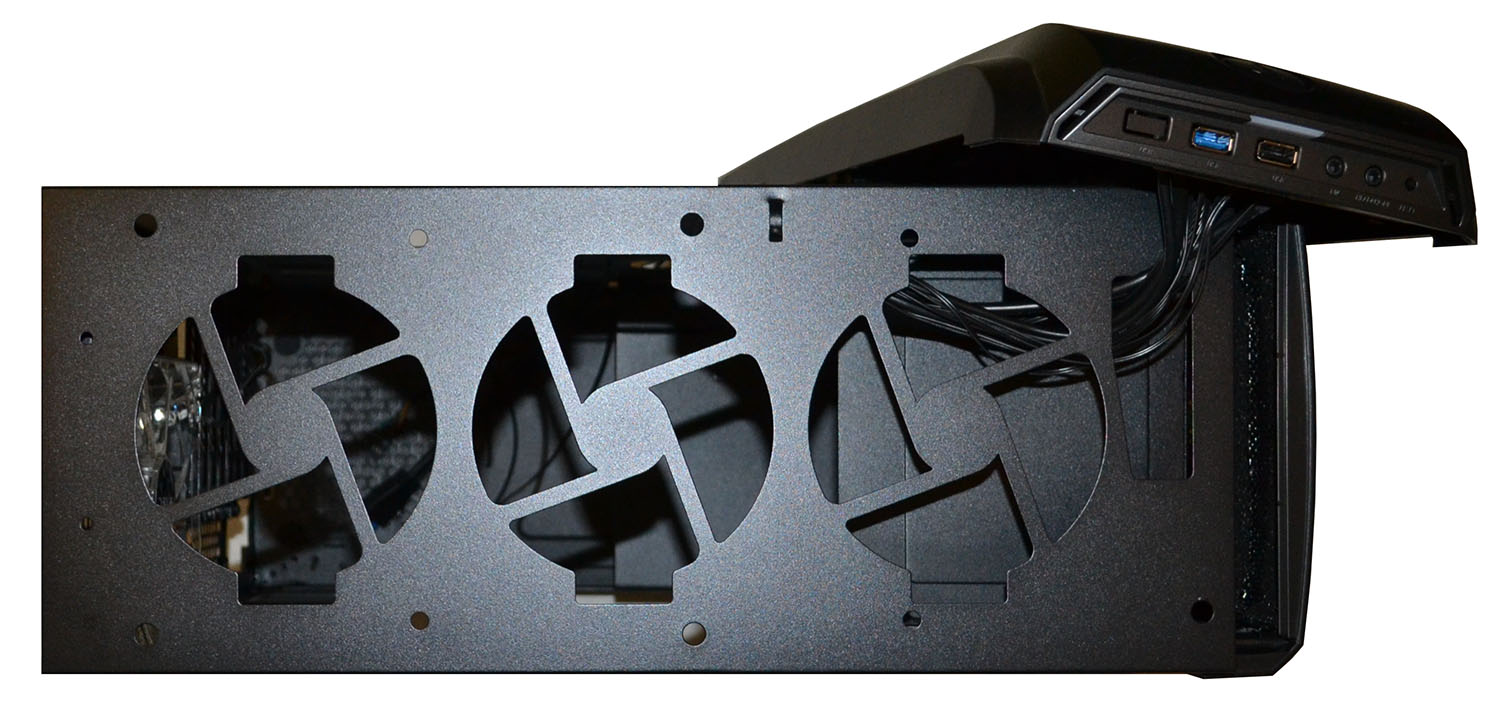

Верхняя панель также снимается, и мы видим посадочные места еще для трех 120 мм вентиляторов. Установка радиатора системы жидкостного охлаждения не предусмотрена.
Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются семь слотов расширения с металлическими заглушками. Выше присутствует вырез для коммуникационных портов материнской платы и 120 мм вытяжной вентилятор с синей светодиодной подсветкой.
Нужно обратить внимание на съемный пылевой фильтр под блоком питания, который выдвигается со стороны задней панели. Это самая простая «сеточка», которая, тем не менее, должна справиться со своими обязанностями и защитить блок питания от пыли.
При рассмотрении нижней части нужно отметить очень высокие ножки и отнести их к плюсам корпуса.
Боковая стенка снабжена акриловым окном, достаточно сильно тонированным. Окно неправильной формы и содержит восемь декоративных заклепок по краям.
Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства Antec GX330.
В корпусе не применен двухсекционный дизайн, небольшим намеком на него является отсек в передней части, внутри которого скрывается корзина для жестких дисков.
Отсек материнской платы располагается над местом для блока питания. Все стандартно для форм-фактора, в котором блок питания располагается снизу. Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
Система управления кабелями в данном корпусе присутствует, и представлена двумя крупными отверстиями в передней части корпуса и четырьмя небольшими отверстиями в нижней-средней части поддона, при установке полноразмерной платы формата ATX можно задействовать только одно из них. Также присутствует небольшое отверстие в верхней части, через который удобно подвести дополнительное 12В питание к материнской плате. Отверстия не снабжены силиконовыми мембранами, к которым мы уже привыкли в современных корпусах. Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако присутствуют винты с накатанной головкой.
Обратная сторона корпуса в открытом состоянии:
Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.
Корзина для жестких дисков позволяет установить два накопителя 3.5”. Салазки выполнены немного необычно, жесткий диск к ним крепится на толстые силиконовые проставки в основании, а не с боков, как это обычно происходит. Специально для этого в комплекте находятся длинные винтики.
Также видны две оснастки для дисков формата 2.5’’. Они крепятся к поддону с помощью винтов с накатанной головкой, но сам диск можно закрепить в них только с помощью отвертки.
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
В корпусе Antec GX330 собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, корпус может вместить достаточно габаритные комплектующие, например видеокарту длиной до 400 мм. Системная плата в Antec GX330 устанавливается на стандартные шестимиллиметровые стойки, которые заранее установлены в поддон по спецификации ATX.
Жесткий диск 3.5” прикручивается к пластиковым салазкам входящими в комплект винтиками через силиконовые проставки, которые должны гасить вибрации. SSD крепится к салазкам винтиками со стороны основания. В корзины накопители устанавливаются без каких-либо проблем и надежно там фиксируются.
По традиции блоки питания в системные блоки подобного форм-фактора устанавливаются мною вентилятором вниз, чтобы БП охлаждался прохладным забортным воздухом, а не нагретым процессором и видеокартой. Ножки достаточно высокие, так что за охлаждение блока питания мы можем быть спокойны.
На очереди платы расширения. Как я уже говорил, здесь не используется безвинтовое крепление. Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия кабели выводятся за поддон и хорошо «менеджируются».
Лицевая сторона в плане укладки кабелей выглядит весьма аккуратно
В целом качество изготовления корпуса находится на высоком уровне. Однако примененная сталь достаточно тонкая, и бюджетная принадлежность корпуса ощущается сильно. Но в целом, процесс сборки не доставил каких-либо проблем.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения Antec GX330 состоит из двух фирменных вентиляторов диаметром 120 мм, которые выполнены из акрила и оснащены синей светодиодной подсветкой. Один установлен на передней грани и работает на вдув, направляя воздушный поток на жесткие диски. Еще один (точно такой же) расположен традиционно – на задней стенке за процессорным разъемом, и удаляет нагретый воздух из корпуса.
На верхней панели можно установить три модели диаметром 120 мм, а на передней грани еще две 120 мм или радиатор СЖО до 360 мм. Итого в корпусе может максимально трудится семь вентиляторов. Добавим, что при использовании штатной оснастки уровень шума находится в разумных пределах, и перейдем к результатам тестирования.
Для наглядности используемые при тестировании Antec GX330 программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.11.0 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1. |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Antec GX330 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц, без повышения напряжения.
Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Antec GX330 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Собранная в корпусе Antec GX330 система по своим шумовым характеристикам эквивалентна открытому стенду при минимальной и средней скорости вращения крыльчаток вентиляторов. Стоит отметить, что при установке оборотов на максимум уровень шума возрастает лишь на пару децибел. На расстоянии в один метр фиксировались приемлемые 40 дБ.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаСистема охлаждения модели Antec показала себя не лучшим образом, проиграв открытому стенду два градуса при охлаждении CPU и три градуса в случае GPU. И возможная причина этого в том, что вентилятор передней панели по задумке инженеров отвечает лишь за охлаждение жестких дисков и не поставляет прохладного воздуха видеокарте. Тем не менее, штатную СО можно модернизировать, установив еще пять вентиляторов – три на верхней грани и два на передней.
Корпус Antec производит впечатление бюджетного решения, причем определенную роль играет и тонкий металл, и не слишком выверенный дизайн. Отметим отсутствие силиконовых мембран в отверстиях системы управления кабелями, грубовато оформленные посадочные места для дополнительных вентиляторов и скромное количество портов USB на передней панели.
Все это можно было бы простить при условии низкой цены, однако в московской рознице стоимость данного корпуса начинается с отметки ~4 500 рублей, что, на мой взгляд, для модели такого класса достаточно много.
Плюсы Antec GX330:
Минусы корпуса:
Выражаем благодарность:
| Модель | Antec GX330 |
| Материал | Сталь, пластик |
| Габариты | 490 x 202 x 492 мм |
| Накопители 5.25" | 1 |
| Накопители 3.5" | 2 внутренних |
| Накопители 2.5" | 2 внутренних, 2 совмещенных с 3.5" |
| Материнская плата | ATX, micro ATX |
| БП | ATX 12В (опционально) |
| I/O | 1 x USB 3.0, 1 x USB 2.0, HD Audio |
| Охлаждение лицевое | 3 x 120 мм вентилятор (2 опционально) или 360 мм радиатор СЖО |
| Охлаждение заднее | 120 мм вентилятор |
| Охлаждение верхнее | 3 х 120 мм вентилятора (опционально) |
| Охлаждение нижнее | 0 |
| Слоты расширения | 7 |
