Несмотря на попытку составить список самых оригинальных и необычных системных плат, без упоминания в предыдущей статье осталось множество интересных экземпляров. Им-то и будет посвящен новый материал.
В данной статье мы остановимся на платах-трансформерах или «франкенштейнах», а также отметим выдающиеся с точки зрения промышленного дизайна и функциональности материнские платы и модели, созданные исключительно для оверклокеров.
Но говоря о дизайне, необходимо вспомнить, с чего же все начиналось. Для примера приведу обычную системную плату на Socket 7, модель ASUS TX97 для процессоров Intel Pentium /Pentium MMX и их аналогов.
На первый взгляд все обычно, желтый текстолит без всякой подсветки или декора, обычные слоты расширения PCI, ниже ISA, три разъема для памяти стандарта SD-RAM, две микросхемы кэша, распаянные на материнской плате, и коричневый «аппендикс», следующий за последним снизу PCI слотом.
Данный, не совсем обычный слот с названием Media Bus был разработан ASUS для лучшей совместимости устройств, но в результате не прижился как промышленный стандарт.
Его можно было встретить на определенных материнских платах производства ASUS. И предназначался он для установки ограниченного количества моделей видеокарт, звуковых карт и SCSI контроллеров. Вот одна из таких необычных карт.
Некоторые коллекционеры до сих пор ценят такие системные платы, хоть как-то выделяющиеся из общей массы, и ищут их на просторах «хардварных» он-лайн барахолок.
Прошлый материал мы завершили на светящихся в ультрафиолете портах и горящих глазах черепа с эмблемы Intel. С этого момента и начнем
Наиболее передовым производителем материнских плат в плане моддинга и ультрафиолетовой подсветки была мною любимая DFI. Но не все модели у нее светились в ультрафиолете, в основном это были версии из серии «Lan Party». Кроме возможности такой подсветки, платы получали оригинальную расцветку: зелено-кислотную, желтую, оранжевую, что вкупе с черным цветом PCB создавало неповторимый образ.
Моддеры в начале 2000-х покупали специальные ультрафиолетовые лампы, устанавливали их в ПК и в полной темноте любовались такой картиной.
Отдельным пунктом и вариантом дизайна (опционально еще и подсветки) идет человеческий череп на материнских платах производства самой Intel. Но отнюдь не каждая плата несет у себя на борту этот устрашающий образ, а лишь модели из серии «Extreme». Чей образ послужил прототипом для такого странного дизайна, до сих пор неизвестно.
Некоторые версии таких экстремальных плат обеспечивают дополнительную возможность подсветки черепа и цветовую индикацию красных глаз в такт работы жестких дисков.
К примеру, представленная на снимке выше модель Intel DP67BG «Burrage» на чипсете Intel P67 для процессоров семейства Sandy Bridge.
Выглядит это неординарно и неожиданно. Изображения черепа встречаются также на радиаторах VRM, чипсетах и других компонентах «экстремальных» системных плат Intel.
Переходим от цвета и музыки к эпатажу. Если все предыдущие платы вписывались в общий шаблон, то следующие его просто рвут. Речь пойдет о платах-франкенштейнах или гибридах, которые зачастую сочетают несочетаемое (и без руководства иногда сложно понять, как они вообще работают).
Компания ASRock – главный производитель и выдумщик большинства моделей такого рода. Два различных процессорных сокета на одной материнской плате - это реально и вот тому первый пример:
Системная плата ASRock P4 Combo несет на борту сразу два сокета S478 и LGA 775. Их объединяет чипсет Intel i848P с поддержкой оперативной памяти стандарта DDR1. К сожалению, одновременная работа обоих процессоров невозможна, работать будет лишь один CPU, выбор которого осуществляется пятнадцатью джамперами.
Как видно, компоновка прочих элементов из-за такого необычного решения не на своих привычных местах, зато такой вариант (по мнению ASRock) позволял безболезненно пережить апгрейд, используя более дешевый Pentium 4 в исполнении Socket 478, а затем не меняя материнскую плату обновить процессор на что-то более быстрое в конструктиве LGA 775. Что интересно, данная модель неплохо умела разгонять процессоры при стоимости в $70.
Следующим экспонатом будет модель ASRock K8 Combo-Z, сочетающая Socket 754 и Socket 939 уже для процессоров AMD.
В основе материнской платы лежит чипсет ULi M1689. В данном случае производитель предоставил пользователю возможность «безболезненно» перейти от одноядерного AMD Athlon 64 в исполнении Socket 754 к двухъядерным ЦП для Socket 939.
Кроме того, на 2005-2006 год пришлось много интересных гибридных плат ASRock. Некоторые модели, такие как K8Upgrade-NF3, K8Upgrade-PCIE, K8Upgrade-760GX, K8Upgrade-VM800 и другие получали специальный слот желтого цвета «ASRock Future CPU Port» для установки специальной платы расширения с более прогрессивным сокетом для ЦП. Как правило, это касалось миграции с Socket 754 на Socket 939.
Фотографии такой материнской платы и специального разъема можно увидеть ниже.
А вот и сама «ASRock Future CPU Port»:
Если установить данную плату расширения в материнскую плату, выходил такой вот «бутерброд»:
Позже ASRock выпустила еще одну плату расширения – «AM2CPU Board». Она позволяла при наличии одной из совместимых материнских плат Socket 754 сразу мигрировать с Socket 754 на Socket AM2 с поддержкой памяти стандарта DDR2, минуя Socket 939.
Но если апгрейд с Athlon 64 в различном исполнении выглядит логичным, то возможность пересесть с Socket 462 с Athlon XP уже на Athlon 64 заставляет задуматься. И ASRock предоставила такую возможность благодаря системным платам K7Upgrade-600 на чипсете VIA KT600 и K7Upgrade-880 на VIA KT880. Вот это был по-настоящему щедрый подарок производителя экономным пользователям.
Помимо ASRock существовали и другие компании, которые думали в таком же духе о конечном потребителе. Модели с возможностью установки процессоров различных поколений были еще, например, у ECS и Jetway.
Последняя на выставке Computex 2005 представила системную плату Jetway 939GT-Dual-P на базе более прогрессивного чипсета nVidia nForce4.
Компания ECS пошла еще дальше и отличилась моделью ECS PF88 Extreme Hybrid на базе чипсета SiS656 со специальным слотом расширения Elite Bus, куда устанавливались специальные платы из серии SIMA.
И в результате такой трансформации разработчикам ECS удалось подружить в рамках одной материнской платы процессоры обоих производителей, AMD и Intel!
Помимо LGA 775, находящегося на основной PCB, в этого «Франкенштейна» можно было установить процессоры AMD Athlon 64 (Socket 754, 939) и Intel Pentium M (Socket 479) с помощью специальных SIMA плат.
Из интересных особенностей данной платы можно отметить то, что на SIMA плате располагался еще и северный мост, и то, что для работы процессоров AMD и Intel пользователю необходимо было установить вторую микросхему BIOS, шедшую в комплекте, в основную плату.
И под конец данного раздела остается упомянуть еще о двух интересных материнских платах: ABIT BP6 и DFI Hybrid P45-ION-T2A2. Модель DFI Hybrid P45-ION-T2A2 совмещает две различных платформы, которые могут работать как единое целое, так и по отдельности друг от друга.
Основная система – это LGA 775 вкупе с чипсетом Intel P45 Express, которая пригодится для любых развлечений и ресурсоемких задач; вторая система – предустановленный процессор Intel Atom 230 с частотою 1.6 ГГц в связке с графическим адаптером Nvidia GeForce 9400M, отвечающая за функции домашнего медиасервера, либо другие нетребовательные задачи в фоновом режиме.
В каждой из двух систем используется своя собственная оперативная память и подсистемы хранения данных, но системы ввода-вывода и видеовыходы у них общие. Признаться, данную идею можно было бы использовать и в современных материнских платах, но это новаторское решение дальнейшего развития так и не получило.
ABIT BP6 относится к более пожилому классу материнских плат и базируется на легендарном чипсете Intel 440BX. Но ее фишка не в этом – она прославилась благодаря возможности работы двух Intel Celeron PPGA в исполнении Socket 370. Как известно, работа двух современных ЦП Celeron в SMP режиме невозможна в принципе, однако в первых ядрах Celeron такая лазейка была, и ABIT этим воспользовалась.
Абстрагируясь от RBG подсветки, стоит упомянуть о не менее интересных материнских платах с точки зрения дизайна и инноваций, которые сказывались на функциональности и производительности.
Компанию ABIT можно назвать пионером в различных областях «материностроения», ее инженеры всегда старались выделить свой продукт на фоне остальных. И одной из таких фишек стал выносной модуль mGuru Clock.
Он представлял собой внешнее устройство в форме настольных часов с LCD дисплеем, на который выводилась вся важная информация о текущей частоте процессора, его температуре, напряжении, частоте вращения вентиляторов и другое. Данный модуль поставлялся с ограниченным набором материнских плат верхнего ценового диапазона и позволял пользователю в режиме реального времени наблюдать за состоянием его компьютера.
Перечислю модели, в комплект поставки которых входил mGuru Clock: AA8XE-3rd Eye, AV8-3rd Eye, AA8-3rd Ey,e AG8-3rd Eye и AS8-3rd Eye. Их объединяет приставка 3rd Eye («Третий глаз»), которая как раз и указывает на модуль.
В продолжение разговора о материнских платах производства ABIT упомянем наиболее интересные модели плат, одна из которых AN8 SLI Fatal1ty (Socket 939), чипсет Nvidia nForce4 SLI.
В части имени собственного модель обязана известному профессиональному кибер-спортсмену Джонатану Уэнделу с ником «Fatal1ty». Поэтому расцветка платы соответствующая – вызывающе красно-черная.
А система охлаждения ее силовой части напоминает систему выхлопов у спорткаров. Смотрится такой выдув мощно; называется эта запатентованная ABIT технология – OTES (Outside Thermal Exhaust System).
Попытку войти в «большой спорт» предприняла и компания ECS, которая ассоциируется в первую очередь как производитель бюджетных плат с минимальным количеством доступных для пользователя в BIOS настроек.
Свой гоночный болид она назвала ECS KN1 SLI Extreme. В основе этой материнской платы для процессоров AMD Athlon 64 лежит чипсет Nvidia nForce4 SLI. Посмотрим на выхлопную систему этой платы, благо она еще и светится в ультрафиолете.
Такое инженерное и цветовое решение сразу бросается в глаза, но на скоростные характеристики это, к сожалению, не повлияло. До богатства выбора настроек моделей DFI из серии LanParty на базе nForce4 SLI изделию ECS очень далеко. Но сама системная плата неординарная, чем и примечательна, этакий «экстрим» ECS.
Были и другие производители, вдохновленные системой ABIT OTES. Например, еще одна тайваньская компания Chaintech. У нее помимо обычных бюджетных моделей предлагались и специальные премиум-версии, которые получали названия Zenith, Apogee и Summit. Платы серии Zenith занимают самую верхнюю ступень в иерархии и гарантируют высокое качество и надежность, а также очень богатый комплект поставки и такую же функциональность.
Мы остановимся на Chaintech Zenith ZNF3-150, модели на базе набора системной логики Nvidia nForce3 150 для процессоров AMD Athlon 64 в исполнении Socket 754.
Помимо яркой упаковки, мы видим позолоченные разъемы на задней панели и такой же чипсетный радиатор. Оверклокерские оранжевые PCI слоты и разъемы для оперативной памяти аналогичного цвета очень хорошо сочетаются с темно-коричневой PCB.
В «золотом» стиле оформлен и фирменный кожух стабилизатора питания платы, который выполнен по четырехфазной системе (большая часть аналогичных плат того времени использовала трехфазную систему). Данная система носит фирменное название RadEX и обеспечивает активное охлаждение с использованием 20 мм вентилятора, выдувающего горячий воздух наружу. Система BIOS содержит достаточное количество основных настроек, призванных помочь оверклокеру с разгоном процессора.
Не обделил производитель плату и всяческими дополнительными контроллерами. Дисковую подсистему дополняет контроллер Silicon Image SiI3114, FireWire использует чип VIA VT6306, сетевой гигабитный контроллер представлен Broadcom BCM5788, дополнительный четырехпортовый USB контроллер базируется на VIA VT6202, и ко всему прочему применен хороший восьмиканальный (7.1) аудиоконтроллер VIA Envy24PT. Надо отдать должное, модель получилась очень функциональной и не обделенной дизайнерскими изысками.
Но самой турбореактивной выхлопной системой может похвастать только одна модель – Gigabyte G1975X на базе чипсета Intel 975X для процессоров Intel в конструктиве LGA 775. Взгляните сами:
Система охлаждения носит название Turbojet. Четыре 40-миллиметровых вентилятора, находящихся на концах «аэродинамических труб», призваны вынести все тепло за пределы корпуса ПК. Видимо, инженерам пришлась по духу авиационная тематика.
Единственный минус такой турбореактивной системы – шум. И те, кто был готов пожертвовать тишиной ради комфорта, выбирали Gigabyte G1-Turbo, а это, судя по всему, были экстремальные оверклокеры и хардкордные геймеры.
Впрочем, какими только словами и эпитетами производители не наделяли свои лучшие модели материнских плат: Ultra, Super, Extreme, Plus и так далее. Отчасти эти слова были частью маркетинговой политики, отчасти – нет. Ниже продемонстрируем пару таких примеров.
Soyo KT333 Dragon Ultra Platinum Edition – именно такое название носит системная плата тайваньского производителя Soyo на базе чипсета VIA KT333 для процессоров AMD Athlon XP. Что же скрывается за столь длинным и пафосным названием?
Серия Dragon символизирует самые технологичные решения данного производителя. Ultra Platinum – говорит об оснащении и комплекте поставки. Как видно на снимке, плата оснащена рядом дополнительных контроллеров. В качестве RAID контроллера используется HighPoint HPT372, за USB 2.0 отвечает VIA VT6202, за звук в формате 5.1 – C-Media CMI8738, за встроенный сетевой контроллер – Realtek RTL8100B.
Помимо всего прочего, на плате предусмотрен графический порт AGP Pro с дополнительным разъемом питания Molex, выносная 5.25 панель Sigma Box со слотом для чтения карт памяти и двумя USB портами, выносная планка на заднюю панель компьютера с аудиовыходами и разъемами SPDIF типов TosLink и Coaxial, три IDE разъема и другие мелочи.
Обычные системные платы того времени и близко не могли похвастать таким разнообразием поставки и дополнительными функциями. Вдобавок ко всему – необычный платиновый цвет PCB и необычная цветовая гамма слотов и разъемов. Что касается производительности, то, несмотря на все украшательства и функциональность, до изделий ABIT, EPOX и ASUS плата Dragon не дотягивала, но как основа для создания ретро-ПК в паре с видеокартой 3DFX Voodoo5500 она и сейчас подходит идеально.
После платиновых драконов перейдем к бриллиантам или MSI K8N Diamond Plus на базе чипсета Nvidia nForce4 SLI X16. Мне, конечно, сложно размышлять о наличии драгоценных камней и таких же металлов, но эта модель известна не только именем.
Центр материнской платы украшает медный радиатор на тепловой трубке, который закрывает северный мост чипсета. Также видны два полноценных PCI Express x16 графических слота, шесть разъемов SATA II и два IDE, что суммарно позволяет подключить десять накопителей. Кроме того, на печатной плате размещено два гигабитных сетевых контроллера, три порта Firewire и десять портов USB 2.0.
За звуковые характеристики отвечает 7.1 звуковой контроллер Creative Sound Blaster Audigy SE. Дальний PCI слот, окрашенный в оранжевый цвет, поддерживает два master-канала и предназначен для установки карты расширения с функциями беспроводной связи Bluetooth и Wi-Fi.
Уникальной особенностью системной платы является наличие в комплекте отдельного блока лампового фильтра «Audio Tube Panel» с регулировкой громкости, выходом на наушники и стрелочным индикатором громкости, который устанавливается в пятидюймовый отсек корпуса.
Выглядит такое решение стильно и оснащено подсветкой. Любители украсить свой PC по праву оценят данное устройство, которое можно подключить не только к интегрированному Sound Blaster Audigy SE, но и к любой другой звуковой карте.
Единственное – нужно учесть то, что Audio Tube Panel работает только в двухканальном стереорежиме.
Что касается оверклокерских способностей, то плата позволяет подымать напряжения на все основные узлы: до 1.75 В на CPU, до 1.5 В на чипсет, до 1.85 В на шину PCI-Express и аж до 4.1 В на оперативную память(!), что позволяет раскрыть весь потенциал оперативной памяти на легендарных микросхемах Winbond BH-5. Немногим конкурентам это было под силу.
После красивых названий предлагаю рассмотреть такую же, с точки зрения дизайна, материнскую плату DFI с незамысловатым именем: LANParty DK P55-T3eH9 на чипсете Intel P55 Express для Socket 1156.
При знакомстве сразу бросается в глаза яркая оверклокерская раскраска платы. Оранжевый и черный цвета идеально сочетаются друг с другом. Оранжевые слоты, к тому же, по традиции DFI светятся в ультрафиолете.
У платы есть три разъема PCI Express x16 Gen2, заявлена поддержка ATI CrossFireX и Nvidia SLI. Однако средний черный слот работает лишь в режиме x4. При установке пары видеокарт оба оранжевых PCI Express x16 слота будут работать в режиме x8+x8. При установке трех видеоускорителей скоростная формула будет выглядеть следующим образом – x8+x4+x8.
Для оверклокеров на плате предусмотрены кнопки Power и Reset, кнопка Clear CMOS, встроенный спикер и индикатор POST-кодов. Дополнительно пользователь получает в нагрузку восемь портов SATA II, четырнадцать USB 2.0, один IDE, один FDD и хороший звуковой кодек Realtek ALC885 с поддержкой звука формата 7.1.
Система питания насчитывает девять фаз, две из которых приходятся на оперативную память. За охлаждение силовых элементов отвечает пассивная система охлаждения на тепловых трубках.
BIOS изначально дружелюбен для оверклокеров, присутствует масса настроек, включая поднятие напряжений на все узлы, в том числе на процессор до 2.00 В и оперативную памяти стандарта DDR3 до 2.6 В. Технология CMOS Reloaded позволяет сохранить четыре различных профиля BIOS. Резюмируя вышеизложенное, модель получилась интересной как с точки зрения дизайна, так и характеристик.
Раз уж выбор участников постепенно приближается к дням сегодняшним, следует упомянуть о выдающейся ASUS Crosshair, ставшей первой материнской платой ASUS из серии «Republic of Gamers». В отличие от всех других предыдущих моделей данного производителя, она наделена именем собственным.
Пусть я и не фанат какого-то одного производителя, но к системным платам ASUS у меня сугубо положительное отношение. В моем первом компьютере была плата ASUS и в данный момент тоже, так уж совпали звезды. И часто, как ретроклокер, встречаясь с моделями двадцатилетней давности и старше, отметил одну вещь – платы ASUS как работали тогда, так и работают по сей день, и порою лучшие достижения в ретроклокинге удается получить именно на них. Правда, тут стоит сказать, что речь не идет о бюджетных решениях.
Думаю, многие помнят или сталкивались с такими знаменитыми моделями как: ASUS P5A – Socket 7, ASUS P3B-F – Slot 1, ASUS TUSL2-C – Socket 370, ASUS P4T – Socket 423, ASUS P4P800-E/P4C800-E Deluxe – Socket 478, ASUS SK8N – Socket 940, ASUS A8N32-SLI Deluxe – Socket 939 и прочими. Но вернемся к ASUS Crosshair.
В сети много обзоров данной материнской платы, но вся суть сводится к одному – эта одна из лучших моделей, если не лучшая для процессоров AMD Athlon64 в конструктиве Socket AM2.
ASUS всегда была благосклонна к геймерам, энтузиастам и экстремалам. И в 2006 году в руководстве компании решили создать специальную линейку материнских плат, предоставившую сообществу бескомпромиссные решения в плане удобства разгона, тюнинга и игры. Так из кодового проекта «Project G» родилась серия специальных плат, которая и по сей день активно развивается.
ASUS Crosshair стала первым ее представителем. Оверклокерам-экстремалам она дала усиленный стабилизатор питания процессора, выполненный по восьмифазной схеме. Вместо конденсаторов были использованы полевые транзисторы из серии Infineon OptiMOS 2, что обеспечивало чистоту и качество питания CPU, да и остальные характеристики были не хуже и включали мощную систему охлаждения, основанную на медных радиаторах и тепловых трубках, кнопки Power, Reset, Clear CMOS с подсветкой, LCD POST-экран, возможность изменять настройки в BIOS вплоть до экстремальных значений в специальном разделе «Extreme» и многое другое.
Геймерам – звуковой кодек HDA Analog Devices AD1988B с обширными возможностями, два порта Gigabit Ethernet, микрофон SoundMAX с возможностью распознавания речи и передачи голоса с функцией фильтрации шума и подавления эха, поддержку технологии SLI и много прочих фирменных технологий. Не были забыты и любители моддинга, печатная плата получила подсветку голубыми светодиодами по периметру, а также подсветку кнопок и LCD дисплея.
Первый блин не оказался комом, и пользователи, ставшие владельцами данной платы, вряд ли об этом пожалели. В 2008 году логотип ROG лишился буквы «G» и с тех пор до сего дня он выглядит в привычном для всех виде.
Продолжать можно бесконечно долго, но в завершении статьи расскажем о двухсокетных монстрах, аналогов которых не было.

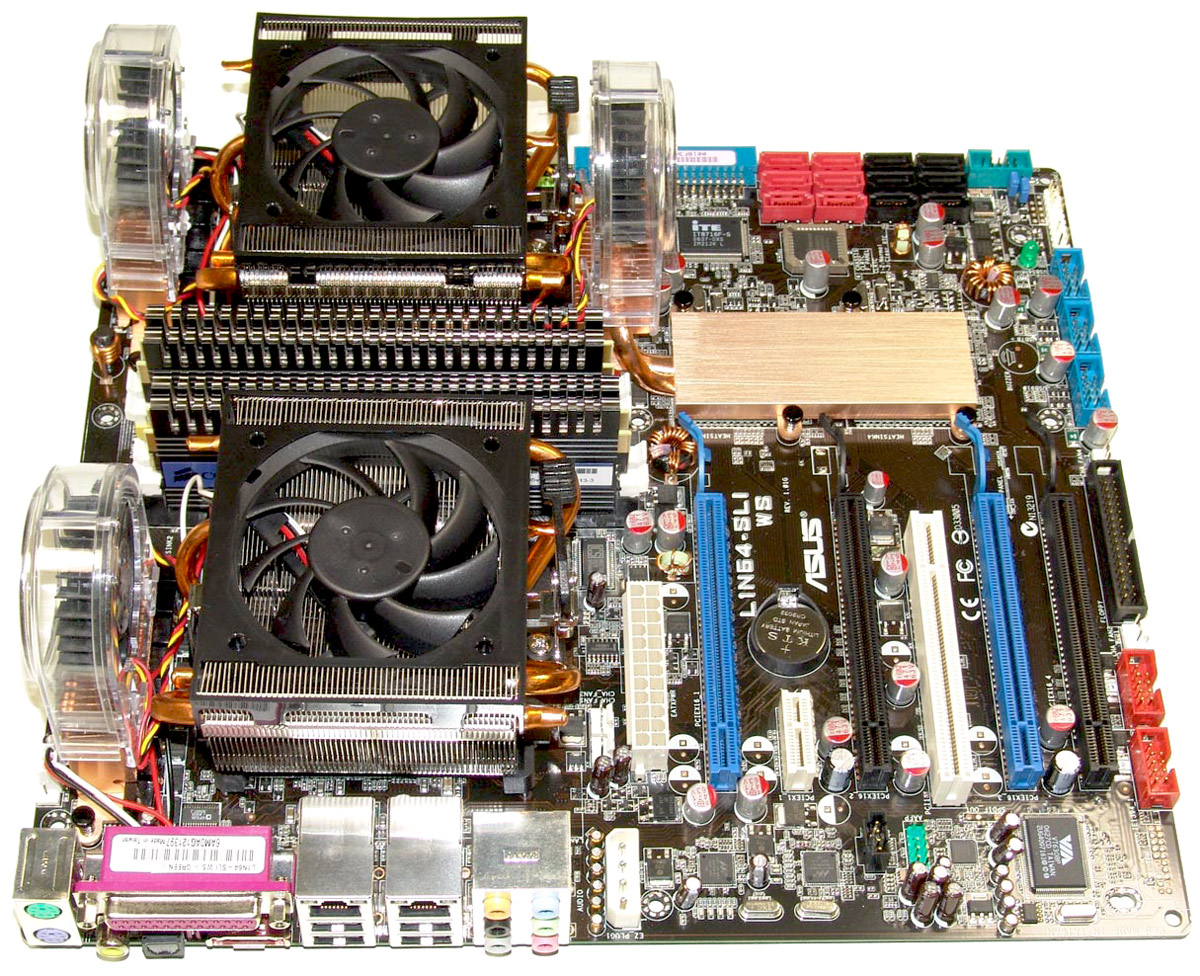

Начнем с материнской платы ASUS L1N64-SLI WS – уникальной и единственной в своем роде модели, выпущенной для энтузиастов с двумя Socket 1207 (Socket F) для двухъядерных процессоров с микроархитектурой AMD K8 на ядре «Windsor FX». Назначение платы было одно – борьба с четырехъядерными процессорами Intel Core 2 Quad/Extreme на ядре «Kentsfield». Плата насчитывает четыре разъема PCI-Express х16, работающих по формуле х16-х8-х16-х8, плюс один разъем PCI, двенадцать разъемов SATA второго поколения, десять портов USB 2.0, два сетевых контроллера, один IDE и другие приятные мелочи.
Модель ASUS имеет очень горячий нрав и требует обдуманного подхода к выбору блока питания и стратегии охлаждения всей системы. В результате готовая топовая конфигурация на базе данной платы в свое время легко переваливала за $5000 и более. Подробнее о ней можно прочесть в этом материале.
Дальше – больше. Материнская плата из экстремальной серии – Intel D5400XS, давшая название целой платформе «Intel Skulltrail».
Это уникальная двухпроцессорная плата с двумя разъемами LGA 771, которая позволяла установить сразу два четырехъядерных процессора Intel из серии Extreme Edition семейства Yorkfield – Core 2 Extreme QX9775, стоимостью $1499 за штуку.
Как и предыдущая модель такого рода, она содержит четыре разъема PCI-Express х16 Gen1.1, пару PCI слотов, шесть SATA II и два eSATA, десяток USB 2.0, один IDE, хороший звуковой кодек стандарта 7.1 производства Sigmatel и другие не менее полезные фишки. Из нестандартных характеристик отметим поддержку специфической серверной памяти типа FB-DIMM (Fully Buffered DIMM), которая имеет очень неслабый нагрев и низкую производительность, несмотря на четырехканальный режим работы.
Требования в плане питания у конфигураций на основе Intel D5400XS были еще выше, чем у ASUS L1N64-SLI WS. При использовании четырех видеокарт, пары процессоров и 8 Гбайт оперативной памяти Intel в своих рекомендациях указывала на необходимость применения блока питания мощностью 1600 Вт. Понятное дело, что всю эту тепловую энергию, выделяемую системой, нужно было быстро и своевременно отводить.
Стоимость готовых систем в максимальной комплектации уходила далеко за $5000 и могла достигать двукратной величины этой суммы. Но разве настоящих энтузиастов это когда бы то ни было останавливало?
Появление следующей такой платы в 2010 году обеспечило настоящий фурор в мире оверклокеров. Модель EVGA Classified SR-2 предоставляла доселе невиданные возможности для оверклокинга, обеспечивая отличные показатели производительности. Созданная при участии оверклокера с мировым именем (Shamino), обладая двумя разъемами LGA 1366 для процессоров Intel Xeon E5500 и X5600, она позволяла разгонять сразу пару шестиядерных CPU до отметок, близких к 5 ГГц. А одновременная обработка 24 потоков вкупе с 48 Гбайт обычной памяти стандарта DDR3 делали ее бескомпромиссным решением.
Семь слотов PCI Express x16 с возможностью построения любых мультиграфических связок и конфигураций с рабочей формулой x16+x16+x16+x16, восемь портов SATA, два из которых были стандарта SATA 6 Гбит/с, восемь портов USB, пара которых стандарта 3.0, восьмиканальный звуковой кодек Realtek ALC889 и масса технологий EVGA, призванных упростить разгон и добиться выдающихся результатов, никого не оставляли равнодушными ни тогда, ни теперь.

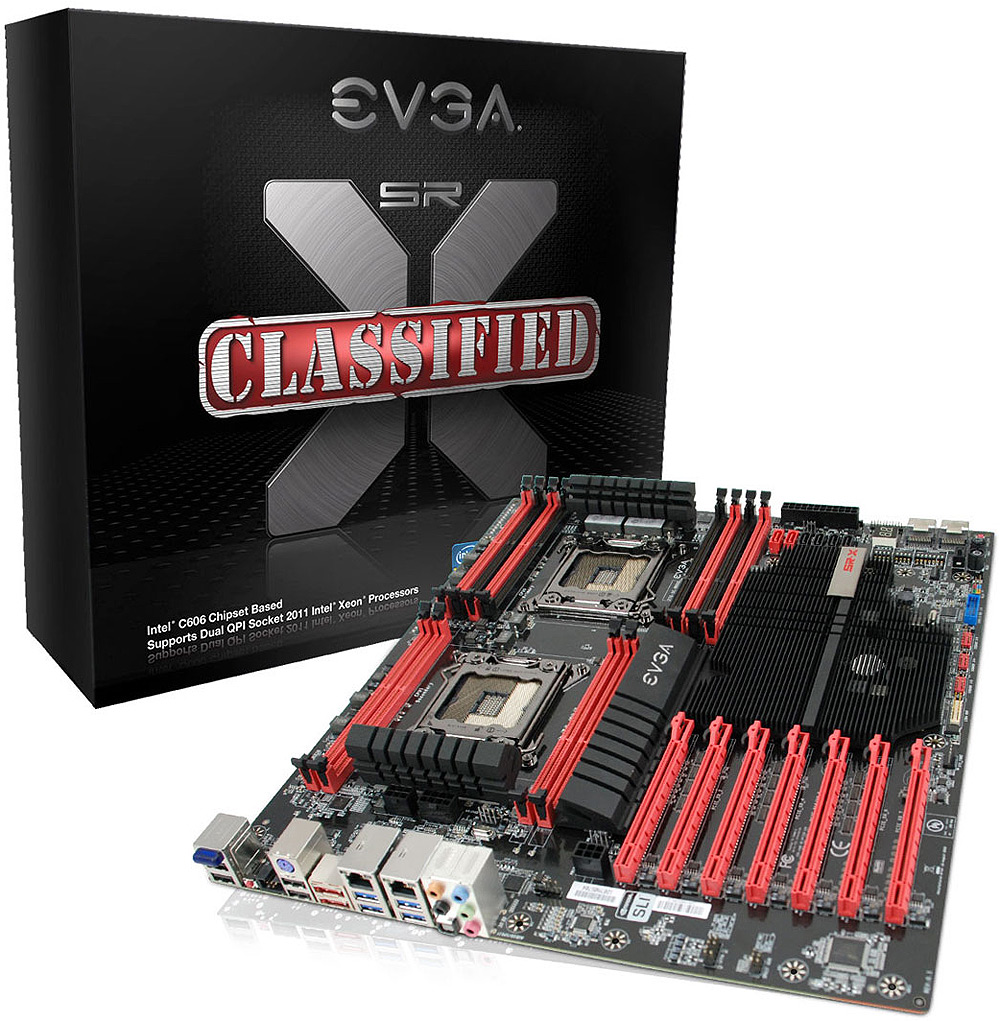

Следующая модель компании EVGA, но уже с парой разъемов LGA 2011 – Classified SR-X попыталась повторить успех предшественницы. Несмотря на такую же технологичность с увеличенными, можно сказать, вдвое характеристиками, с точки зрения разгона новинка оказалась неудачной.
Вины EVGA в данном случае нет, просто компания Intel не оставила никаких возможностей для разгона ни Intel Xeon на ядре Sandy Bridge-EP, ни десятиядерных Ivy Bridge-EP. А как бы красиво пошла в разгоне пара процессоров с 40 потоками и 96 Гбайт оперативной памяти… Увы, этому не суждено было сбыться. Возможно, следующая модель вернет былые традиции?

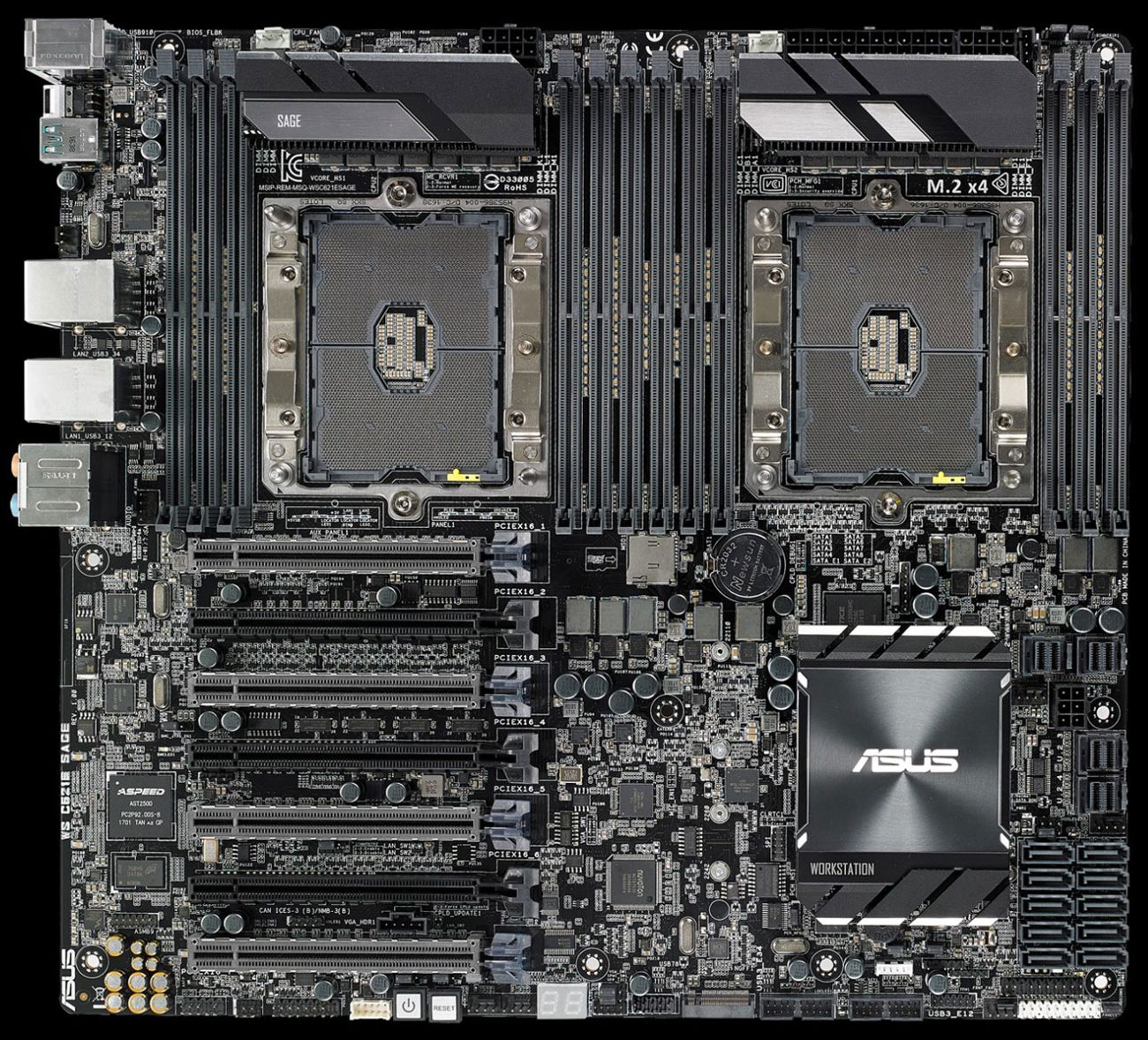

Последней рассмотренной материнской платой станет ASUS WS C621E Sage для рабочих станций, которая была анонсирована осенью этого года. Пока информации о ней не так много, кроме того, что данная плата поддерживает работу пары процессоров Intel Xeon в исполнении LGA 3647 (таких как Xeon Platinum 8180M с 28-ю ядрами и 56 потоками поколения Intel Skylake).
Данные процессоры имеют интегрированный шестиканальный контроллер оперативной памяти, что вместе с двенадцатью слотами стандарта RDIMM DDR4 или LR-DIMM DDR4 позволяет использовать сразу 768 Гбайт ОЗУ.
Модель позволяет создавать графические связки 4-Way SLI или 4-Way CrossFireX, благодаря трем слотам PCI Express 3.0 x16 и четырем PCI-E 3.0 x16@x8. Дисковая подсистема насчитывает десять портов SATA 6 Гбит/с, четыре разъема U.2 (32 Гбит/с) и один разъем M.2.
Подсистема питания состоит из четырнадцати фаз, по семь фаз на каждый сокет. Для подключения питания используется стандартный 24-контактный разъем ATX, пара 8-контактных ATX12V и один 6-контактный PCI-E Power. Плата также содержит восьмиканальный звуковой контроллер, USB всех современных версий от 2.0 до 3.1. и прочую атрибутику современных решений такого класса.
Но интерес представляет другое. В описании на официальном сайте компании значится одна очень заманчивая возможность: «Two-way Xeon CPU OC tuning for extreme performance». Что под этим подразумевается, можно только гадать, но хочется надеяться, что получится вторая версия EVGA SR-2.
Пока же энтузиасты гадают на предмет пары тактовых генераторов, расположенных возле процессорных сокетов, как единственного пути для повышения частоты BCLK и соответственно производительности. Напомню, такой возможностью обладали материнские платы ASRock с внешним тактовым генератором Hyper BCLK Engine.
Что касается цены всей системы, тут лучше промолчать, ведь она будет больше, чем все предыдущие на момент анонса или вышеперечисленные двуглавые платформы, умноженные на два. Во что только выльется стоимость одних лишь процессоров… Впрочем, настоящих энтузиастов это не остановит, если теоретически представить возможность разгона, то 112 потоков ЦП поколения Skylake на частоте 5 ГГц – страшная сила. Что из этого выйдет, скоро узнаем.
За два подхода мы постарались выявить тенденции, которые позволили создать материнские платы с нестандартным дизайном и характеристиками. С одной стороны, эти образцы заметно выделялись на фоне конкурирующих решений, с другой – охватить все заслуживающие внимания модели всех производителей в рамках пары материалов нереально.
Тем не менее, данная информация будет полезной для большинства читателей: кто-то узнает об интересных экземплярах, а кто-то, возможно, озадачится построением ретросистемы на базе одной из таких неординарных моделей. Радует, что прогресс не стоит на месте и продвигает на рынок интересные и эксклюзивные продукты, о которых будет повод написать в будущем.
