Лаборатория продолжает цикл материалов, посвященных графическим решениям серии GeForce GTX 1050 Ti.
Благодаря нашему партнеру – компании Регард, новую тройку участников составили видеокарты, которых объединяет одна особенность. Представленные модели характеризуются низким уровнем шума, что делает их отличным выбором для построения тихого системного блока. А о других нюансах героев обзора более подробно расскажем по ходу дела.
Полное название: ASUS Phoenix GeForce GTX 1050 Ti, код производителя: PH-GTX1050TI-4G.
Видеокарту ASUS GeForce GTX 1050 Ti серии Phoenix можно отнести к бюджетной линейке графических ускорителей от компании ASUS. Новинка поставляется в небольшой упаковке с черной полиграфией. Изображение модели, мчащейся как скоростной болид на гоночной трассе, является одним из излюбленным приемов дизайнеров.
Отмечены два основных достоинства продукта – вентилятор с шарикоподшипниками, технологии Auto-Extreme и Super Alloy Power II, объединяющие автоматическую сборку без участия человека и отборные компоненты.
Более подробную информацию можно подчеркнуть на обороте упаковки. Приведены спецификации графического ускорителя и схема реализации видеовыходов на интерфейсной панели.
Внутренняя коробка представляет картонные вставки, защищающие видеокарту от повреждений. Модель ASUS GeForce GTX 1050 Ti Phoenix помещена в антистатический пакет.
Комплектация достаточно хорошо нам знакома для бюджетных ускорителей. Аксессуары включают диск с драйверами и ПО, руководство пользователя.
Видеокарта ASUS GeForce GTX 1050 Ti Phoenix обзавелась вычерненным дизайном и формой исполнения. Защитные элементы на разъемах подчеркивают общий внешний вид. Для каждой серии графических ускорителей компания ASUS разрабатывает уникальный дизайн, и линейка Phoenix получила batman-кожух.
Две глянцевые параллельные полосы на капоте автомобиля и спортивные прорези украшены 80 мм вентилятором. За активной частью проглядывается алюминиевый радиатор.
На обратной стороне примечательные элементы отсутствуют. На одном из винтов находится гарантийная пломба.
Версии GeForce GTX 1050 Ti бывают оснащены коннектором дополнительного питания, а иногда нет. В нашем случае модель ASUS GeForce GTX 1050 Ti Phoenix обходится только слотом PCI Express x16, а значит, потребление у героини не превышает 75 Вт.
На интерфейсной панели разместилось три видеовыхода на все случаи жизни – по одному DVI-D, HDMI и DisplayPort. Максимальное разрешение – 7680х4320.
Под декоративным кожухом скрывается простенький радиатор формы «солнышка», интересная деталь: его основание изолировано от печатной платы и микросхем прозрачной пленкой. Компоновка SMD-элементов неплотная, стоит только инженерам пожелать, и мы обзаведемся графическим ускорителем ASUS GeForce GTX 1050 Ti формата ITX.
Активная часть возложена на вентилятор FirstD FD8015U12D. Я неоднократно говорил, что данная модель отличается невысоким уровне шума, поэтому от модели ожидаем отличных показателей акустического комфорта. При силе тока 0,5 А и напряжении 12 В скорость вращения составляет 1200-4200 об/мин.
Преобразователь питания GPU трехфазовый, еще одна фаза отвечает за чипы памяти. Они управляются ШИМ-контроллером uP9501P производства uPI Semiconductor.
Четыре микросхемы общим объемом 4 Гбайт производства Micron (маркировка 7GA47 D9SXD) функционируют на частоте 1750 МГц.
Полное название: EVGA GeForce GTX 1050 Ti Gaming ACX 2.0 (Single Fan), код производителя: 04G-P4-6251-KR.
EVGA GeForce GTX 1050 Ti Gaming попадает пользователю в узнаваемом обличии: серо-белая коробка с глянцевым отливом и крупным наименованием производителя. Из особенностей упаковки логотип «№1 Gaming» и объем видеопамяти 4 Гбайт GDDR5.
На обороте ключевые особенности на пяти различных языках, краткое описание и поддержка фирменной утилиты EVGA Precision для настройки и разгона видеокарты. Дополнительную информацию разработчики предлагают узнать на портале компании.
Аксессуары хорошо нам знакомы – это брошюра с продукцией, диск и мануал по установке. Достаточно бюджетный комплект недорогой видеокарты.

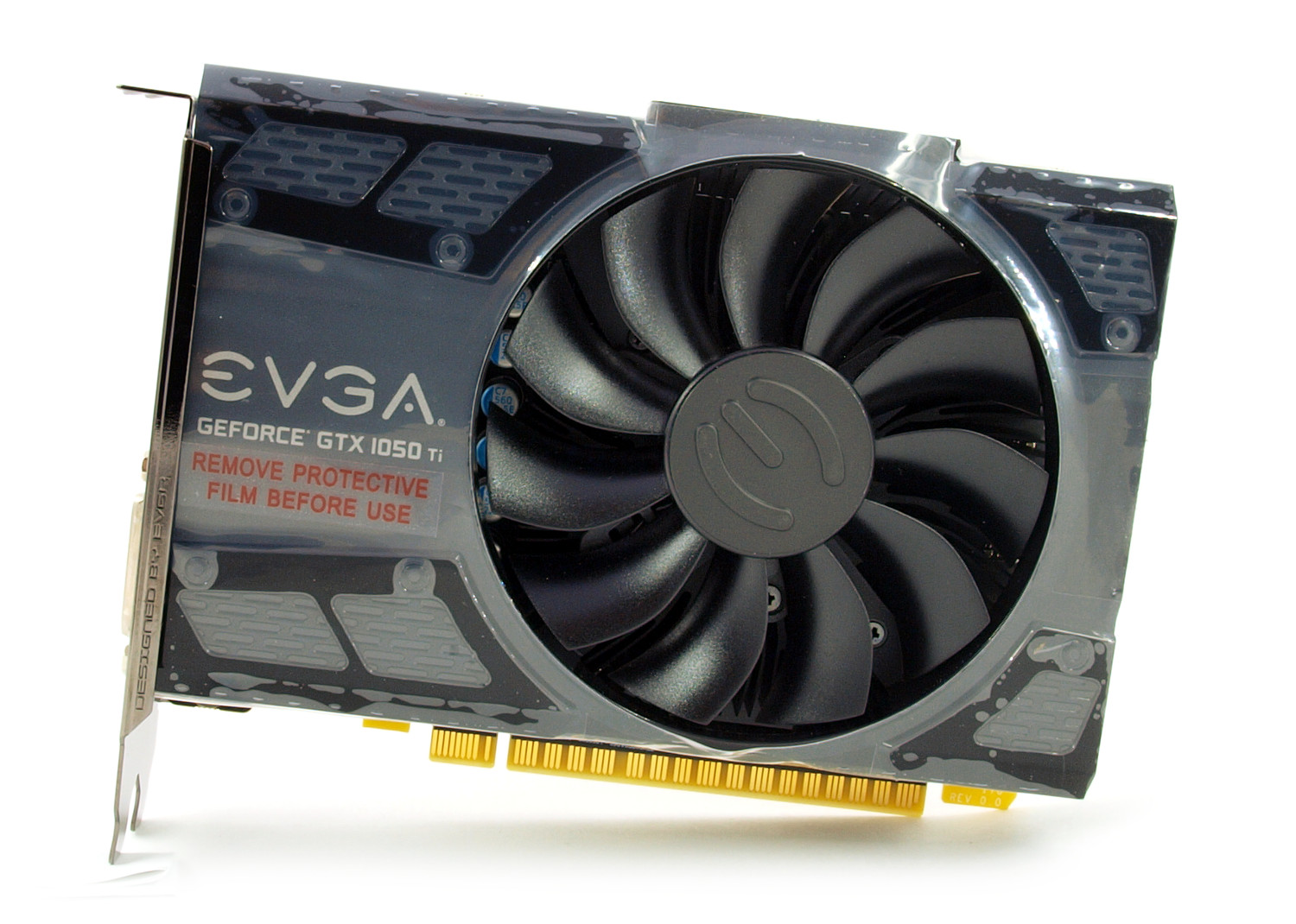

Модель EVGA GeForce GTX 1050 Ti Gaming отличается размерами формата ITX и отсутствием коннектора дополнительного питания. Разработчикам следует пересмотреть наименования продукции, так как в линейке EVGA есть и полноразмерные ускорители со схожим названием, а отличия лишь в одной символе.
Несмотря на компактные габариты, EVGA GeForce GTX 1050 Ti Gaming выглядит вызывающе благодаря 90 мм вентилятором с видоизмененной крыльчаткой и прорезями в черном кожухе.
С другой стороны, открывается минимализм и упрощенность. На винте системы охлаждения наклеена пломба. Кулер не выходит за пределы печатной платы, за исключением вставки с названием EVGA.
Дополнительное питание отсутствует, EVGA GeForce GTX 1050 Ti Gaming рассчитана на потребление до 75 Вт и обходится мощностью слота PCI Express x16. Но потенциально встретить модель с 6pin возможно – это модификаций на чипе GTX 1050 Ti с разгоном.
Интерфейсная панель приютила DVI-D, HDMI и DisplayPort. Решетка получила огромные прорези для беспрепятственного выхода горячего воздуха.
Пломба препятствует снятию системы охлаждения, но демонтировать кожух мне удается. Кулер представляет собой алюминиевую болванку, окрашенную в черный цвет, чего хватает для ускорителя с низким потреблением. Зона VRM обдувается потоком воздуха. Большие дроссели дают ясное понимание того, что перед нами референсная модель NVIDIA GeForce GTX 1050, которую вы могли видеть в нашем прошлом материале на ускорителе Inno3D.
Отсутствие характерной надписи около разъема PCIe наводит на мысль, что новинка сделана по чертежам калифорнийского гиганта, но своими силами. Часть элементов переработана. Питание идентично – трехфазовый преобразователь GPU.
Активное охлаждение возложено на 90 мм вентилятор компании Power Logic с индексом PLA09215S12L. При силе тока 0,2 А скорость вращения указать сложно, так как данные тахометра отсутствуют.
Полное название: GeForce GTX 1050 Ti KalmX, код производителя: NE5105T018G1-1070H.
Последний участник – видеокарта Palit серии KalmX, которая отличается пассивной системой охлаждения, что подчеркивается изображением на упаковке.
Описание и характеристики на 12 различных языках сопровождены минимальными системными требованиями, среди которых блок питания мощностью от 300 Вт.
Внутренняя составляющая представляет видеокарту в антистатическом пакете, закрепленную листами картона от тряски. Комплектация сосредоточена в нижнем отсеке.
К аксессуарам причислены руководство да диск с драйверами. Что ж, требовать большего мы не смеем в сегменте Low-End.
Palit GeForce GTX 1050 Ti KalmX отличается крупным радиатором, выходящим за края печатной платы и толщиной более двух слотов расширения. Таким образом, система охлаждения пассивная, а какие-либо вентиляторы отсутствуют.
В отличие от других протестированных видеокарт, новинка одна из немногих для повышения эффективности снабжена двумя тепловыми трубками диаметром 6 мм. Радиатор получил широкое межреберное расстояние для хорошей конвекции, и через них видны две площадки, контактирующие с графическим процессором и подсистемой питания.
Обратная сторона Palit GeForce GTX 1050 Ti KalmX показывает весь масштаб системы охлаждения. Гарантийная пломба не позволит беспрепятственно заменить термоинтерфейс.
Дополнительное питание если и было, то на другой модификации: новинка укладывается в мощности разъема PCI Express x16 и обладает потреблением ниже 75 Вт.
На кулер возлагается повышенная нагрузка, так как Palit GeForce GTX 1050 Ti KalmX обладает лишь двухфазным преобразователем питания GPU, и каждая схема греется сильнее.
Фирменная решетка с сотами и тремя видеовыходами в придачу, которыми обладают почти все модели GeForce GTX 1050 Ti.
Помимо тестирования Palit GeForce GTX 1050 Ti KalmX в пассивном режиме…
… я включил в сравнительные результаты данные с одном вентилятором при скорости 1000 об/мин. В моем распоряжении был вентилятор be quiet! Silent Wings 3 120 mm.
Тестирование ASUS GeForce GTX 1050 Ti Phoenix, EVGA GeForce GTX 1050 Ti Gaming, Palit GeForce GTX 1050 Ti KalmX проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0 Beta 12.
Проверка стабильности работы ускорителей в процессе разгона и температурного режима в условиях, приближенных к повседневным, проводилась при помощи программ Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся на открытом стенде при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию. Дополнительно снимались показания температуры печатной платы ИК-термометром Fluke 59 MAX.
ASUS GeForce GTX 1050 Ti Phoenix работает на эталонных частотах при напряжении 1.05 В.
В простое температура падает до 29°C при 1200 об/мин, что является минимальным порогом. Кулер работает очень тихо.
Приведем подробные характеристики о микропрограммном обеспечении ASUS GeForce GTX 1050 Ti Phoenix. Показатель TDP составляет 75 Вт.
В бенчмарке Heaven Benchmark 4.0 видеокарта ASUS GeForce GTX 1050 Ti Phoenix показала хорошие результаты. Модель бустит до 1696 МГц при среднем показателе 1645-1663 МГц, система охлаждения едва ли раскручивается выше минимального порого и застывает на отметке 1530 об/мин, удерживая нагрев на отметке 71°C. Температура микросхем видеопамяти составила 72°C, подсистемы питания – 80°C.
Для демонстрации эффективности системы охлаждения скорость кулера повышаем до 100%, и показатели снижаются до 59°C, 60°C и 62°C для ядра, памяти и силовой части соответственно.
Разгон видеокарты ASUS GeForce GTX 1050 Ti Phoenix повторяет любую другую модель, лишенную дополнительного питания, так как сдерживающим фактором оказывается низкий показатель TDP. Однако удается добиться +200 МГц по ядру и +1000 МГц по памяти. Общие показатели температур возрастают незначительно, всего на 1-3°C.
Участник EVGA GeForce GTX 1050 Ti Gaming также копирует эталонную формулу частот при напряжении 1.05 В.
Температура в простое составляет 29°C при скорости вентилятора 30%, данные тахометра отсутствуют из-за 2pin подключения.
Приведем подробные характеристики о микропрограммном обеспечении EVGA GeForce GTX 1050 Ti Gaming. Показатель TDP составляет 75 Вт.
Компактная версия GeForce GTX 1050 Ti от EVGA приносит сюрпризы. Видеокарта бустит чуть сильнее, до 1709 МГц, а средний показатель составляет 1658 МГц, делает это эффективнее, но чуть громче, что можно считать компромиссом между производительностью и шумом. Температура микросхем видеопамяти составила 67°C, подсистемы питания – 66°C.
Для демонстрации эффективности системы охлаждения скорость кулера повышаем до 100%, и показатели снижаются до 54°C, 55°C и 52°C для ядра, памяти и силовой части соответственно.
С разгоном повезло чуть меньше: +170/900 МГц по ядру и видеопамяти. Сильнее всего возросла температура зоны VRM, достигнув планки 72°C.
Модель Palit GeForce GTX 1050 Ti KalmX решает не выделятся среди оппонентов и работает при эталонных частотах.
Пассивная система охлаждения охлаждает GPU до 36°C в простое.
Приведем подробные характеристики о микропрограммном обеспечении Palit GeForce GTX 1050 Ti KalmX. Показатель TDP составляет 75 Вт.
Видеокарта Palit GeForce GTX 1050 Ti KalmX очень зависима от охлаждения и воздушных потоков внутри корпуса, и с радостью принимает любую помощь от сторонних кулеров.
Благодаря этому в моем ПК с тремя вентиляторами типоразмера 140 мм при 900 об/мин, температура графического процессора оказывается не такой высокой: около 72°C. Но в сети множество как и более лучших результатов, но преобладающее число с нагревом вплоть до лимита 83°C. Поэтому сложно предположить итоговые результаты для вашего случая, но для новинки принципиально иметь на вдув и выдув по одному высокооборотистому вентилятору.
Температура же микросхем видеопамяти составила 78°C, подсистемы питания – 82°C.
Результаты с эффективностью кулера проделаны с установленным вентилятором 120 мм при 900 об/мин: показатели снижаются до 50°C, 55°C и 59°C для ядра, памяти и силовой части соответственно.
Palit GeForce GTX 1050 Ti KalmX разгоняем до +200 МГц по ядру и +1000 МГц по памяти.
Теперь приведем результаты тестирования всех участников в графическом пакете Heaven Benchmark 4.0. Длительность теста – 20 минут.
2DASUS GeForce GTX 1050 Ti Phoenix можно уверенно отнести к сбалансированным решениям с невысоким нагревом и низким уровнем шума. Среди прочих достоинств укажем качественный вентилятор с двойным шарикоподшипником, технологии Auto-Extreme и Super Alloy Power II, пакет утилит ASUS GPU Tweak II с модулем XSplit Gamecaster для записи и трансляции процесса игры, а также три года гарантии.
У модели EVGA GeForce GTX 1050 Ti Gaming достоинства и недостатки схожи, но в ее случае баланс между эффективностью и уровнем шума смещен в пользу первого показателя. Отметим скромные размеры и дизайн видеокарты, которые выгодно отличают ее от других представителей GeForce GTX 1050 Ti.
Palit GeForce GTX 1050 Ti линейки KalmX подойдет владельцам бесшумных ПК, но эффективность ее СО зависит от продуваемости корпуса. В этом плане новинка не смогла повторить успех ранее протестированной версии GeForce GTX 750 Ti KalmX, но на данный момент это единственное пассивное решение на рынке. А значит, своего владельца она найдет.
