Компактные платы форм-фактора Mini-ITX под процессоры в исполнении AMD Socket AM4… С ними у компании AMD не заладилось: до последнего времени такие модели были не то, что дефицитом, их вообще практически невозможно было найти в рознице. И только недавно был налажен серийный выпуск компактных решений.
К нам на тестирование попала материнская плата ASRock Fatal1ty AB350 Gaming-ITX/ac. Ее поставки только начались и в российской рознице она пока отсутствует.
Попробуем разобраться, насколько хороша такая системная плата. Ведь форм-фактор Mini-ITX – это тотальный дефицит места, развернуться на квадрате размерами 17 на 17 сантиметров практически негде, а потому при всем желании производители вынуждены ставить минимальный набор элементной базы и использовать высокоинтегрированные компактные микросхемы. Даже конденсаторы приходится заменять на варианты поверхностного монтажа и выносить их на тыльную сторону материнской платы.
Насколько такой «ультра-компакт» справится с разгоном старших моделей процессоров AMD Ryzen? Насколько вообще такие модели ограничены по сравнению со своими старшими «сестрами»?
| Модель | ASRock Fatal1ty AB350 Gaming-ITX/ac |
| Средняя цена* | В московской рознице отсутствует |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | AMD APU, AMD Athlon и AMD Ryzen В исполнении Socket AM4 |
| Набор системной логики | AMD B350 |
| Оперативная память | 2 x DDR4 разъема DIMM До 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 2133 / 2400 / 2667 / 2933(OC) / 3200(OC) / 3466+ (OC) МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel i211AT (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16 1 вертикальный слот M.2 Key E |
| Поддержка графических тандемов | Нет |
| Дисковая подсистема | 4 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. 1 х M.2* 2242/2260/2280 SATA3 и PCIe 3.0 x4 Разъемы U.2 и M.2 не могут работать одновременно |
| USB | 6 портов USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов, 4 порта на задней панели платы) 4 порта USB 2.0 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели платы) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 6 Гбит/с 1 разъем для подключения вентилятора системы охлаждения процессора (1 х 4-pin) 2 разъема для подключения дополнительных вентиляторов (2 х 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка USB 2.0 для подключения 2 портов 1 колодка USB 3.1 Gen1 для подключения 2 портов 1 колодка AMD LED Fan USB 1 колодка для RGB-подсветки 1 перемычка сброса настроек CMOS |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 2 разъема HDMI 1.4b 3 порта USB 3.1 Gen1 Type A 3 порта USB 3.1 Gen1 Type C 1 сетевой порт RJ-45 6 аудиоразъемов |
| Контроллер I/O | Nuvoton NCT5562D |
| BIOS | Одна съемная микросхема флеш-памяти объемом 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 170 х 170 |
| Форм-фактор | Mini-ITX |
Упаковка платы стандартна – небольшая картонная коробка.
Комплектация также почти типична:
Присутствуют:
Плата выполнена в черно-красном стиле.
Самостоятельная декоративная подсветка у платы отсутствует, но есть разъем для подключения светодиодной RGB-подсветки (как штатной подсветки стандартной подсветки стандартной СО AMD, так и иной).

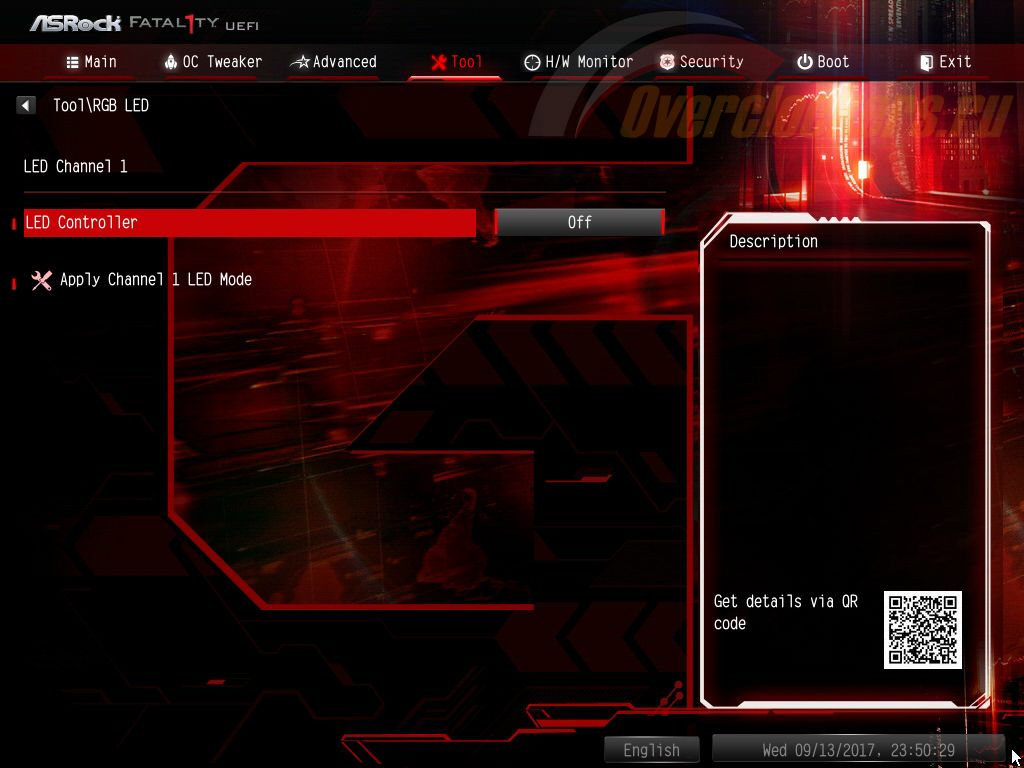

Управление подсветкой можно осуществлять как из среды операционной системы Windows, для чего необходимо установить фирменное приложение ASRock RGB LED,…
… так и из BIOS материнской платы.
Единственно, у меня сложилось впечатление, что настройки цветов не всегда подхватываются платой корректно.
Система охлаждения процессора фиксируется благодаря стандартному для Socket AM4 креплению. Нужно понимать, что оно отличается от предыдущих процессорных разъемов AM3(+)/FM2(+) и из старых СО на плату Socket AM4 можно установить только те, что имеют крепление типа "качелька".
А вот все системы охлаждения, требующие установку собственных креплений, нуждаются в приобретении новых комплектов последних: у Socket AM3/AM3+/FM2/FM2+ отверстия имеют расположение 96 х 48 мм, тогда как у Socket AM4 - 90 х 54 мм. С обратной стороны имеется полноценная упорная пластина из металла.
И на плату действительно можно установить старые системы охлаждения.
Однако на практике пользователей будет поджидать сюрприз: инженеры ASRock не рассчитали высоту двух дросселей цепей питания процессора, установленных над процессорным разъемом – крепеж проходит не просто вплотную, в прямом смысле со скрежетом, царапая дроссели.
На самой плате установлено два радиатора. Один отвечает за отвод тепла от элементов цепей питания процессора, отвечающих за формирование напряжения CPU VCore.
Радиатор очень небольшой, но даже при таких скромных габаритах во многих местах он поместился буквально впритык к окружающим элементам.
Радиатор набора системной логики также очень небольшой и его размеры также особо некуда увеличивать.
Крепление радиаторов – винтовое.
Для подключения вентиляторов на плате установлено три четырехконтактных разъемов.
Плата умеет управлять оборотами четырехконтактных (ШИМ) вентиляторов на всех разъемах. Вентиляторами со старым трехконтактным подключением номинально должны управляться только на SYS_FAN1/W_PUMP (около этого разъема установлен контроллер Nuvoton 3943S), однако в ходе экспериментов плата игнорировала какие-либо настройки и опробованные трехконтактные вентиляторы постоянно работали на полных оборотах. Также разъем SYS_FAN1/W_PUMP рассчитан на подключение не только вентиляторов, но и систем жидкостного охлаждения – по заявлению ASRock, он может выдержать ток силой до 1.5 ампер (два других разъема на плате – не более 1 ампер).
Для настройки поведения вентиляторов в BIOS доступны четыре готовых профиля («Тихий», «Стандартный», «Производительный», «Регулировка отключена») и один настраиваемый: различные уровни оборотов (от 0 до 100%) по достижению определенного настраиваемого по температуре порога (от +30° до +80° C), таких порогов четыре.
Хотя уровень оборотов вентилятора можно задать 0%, на деле при установке этого значения несколько опробованных мною вентиляторов полностью не останавливались. Для проверок использовались вентиляторы Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9.
В качестве источника значения температуры могут выступать датчики процессора и материнской платы. Все заданные настройки применяются практически сразу, перезагрузка для этого не требуется.
Архитектура процессоров AMD в исполнении Socket AM4 такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core Voltage) и отдельно кэша L3 (если он есть), контроллеров памяти, SATA, PCI-E и т.д. (CPU NB/SoC Voltage). Отдельным преобразователем обеспечивается питание оперативной памяти.
На героине нашего сегодняшнего материала питание процессора построено схеме 2 фазы CPU NB/SoC плюс 3 удвоенные фазы CPU VCore. Управляются оба преобразователя ШИМ-контроллером Intersil ISL95712.
В качестве силовых элементов применены транзисторные сборки (Dr.MOS) ON Semiconductor FDPC5030 – по одному на каждую фазу CPU VCore и по два на каждую фазу CPU NB/SoC.
Конденсаторы из-за дефицита места вынесены на обратную сторону платы:
Защелка дополнительного питания ATX развернута так, что не возникнет никаких проблем в эксплуатации.
Питание памяти обеспечивается однофазным преобразователем на базе микросхемы Monolithic Power Systems MPQ8636, которая редко встречается в розничных материнских платах. Примечательна она тем, что в ней в одном корпусе упакован не только ШИМ-контроллер, но и два мосфета (за что, очевидно MPQ8636 и была выбрана инженерами ASRock - компактное решение, занимающее намного меньше места, чем традиционная связка из отдельных микросхем).
Количество слотов памяти два.
Слоты оснащены классическими защелками с одной стороны и фиксаторами с другой, хотя расстояние до хвостовой части видеокарты, установленной в слот PEG настолько велико, что никаких конфликтов просто не возникло бы.
В спецификациях платы указана поддержка частот вплоть до 3200 МГц, при этом отметки 2800 МГц и выше снабжены оговоркой «OC», что означает «режим разгона» или, дословно, «не гарантируется», а 2667 МГц обговариваются как зависящие от используемого процессора.
Тут стоит обговорить спецификации процессоров AMD: для Ryzen гарантирована работа одноранговых модулей на частоте 2667 МГц, двухранговые модули могут работать на 2400-2667 МГц, четыре модуля любых типов - 1866 МГц. При этом в BIOS материнской платы (при условии использовании BIOS на базе AGESA 1.0.0.6 и новее) доступны множители до 4000 МГц включительно. Для AMD APU Bristol Ridge ограничения схожи, за исключением того, что в них максимальный заложенный множитель - 2400 МГц.
Тут же около слотов размещены две колодки для подключения двух портов USB 2.0 и двух USB 3.1 Gen1 (ранее известного как USB 3.0), колодка для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динами, индикаторы активности), а также разъемы SATA в количестве четырех штук. С последними – свой сюрприз: если использовать шлейфы SATA с защелками, то можно попасть в неудобную ситуацию – защелки могут оказаться заблокированы.
С тыльной стороны платы расположено посадочное место M.2, которое рассчитано на устройства типоразмеров 2242, 2260 и 2280. В нем будут работать, в том числе, PCIe SSD NVMe/AHCI и SATA SSD. При этом помним, что в процессорах AMD APU/Athlon Bristol Ridge количество линий PCIe 3.0, используемых для реализации M.2, урезано с четырех до двух. Иначе говоря, на полной скорости этот разъем будет работать только с процессорами Ryzen.
По нижнему краю платы мы обнаружим только графический слот PEG.
Слот использует линии PCI-Express 3.0 от процессора. Количество линий зависит от установленного процессора: AMD Ryzen имеют 16 линий, тогда как AMD APU/Athlon Bristol Ridge урезаны архитектурно – в них только 8 линий.
Но истинный ад тесноты творится в левом углу платы
На пятачке размером 4 х 7 сантиметров расположился вертикальный слот M.2 с ключом E, в который установлен WiFi-адаптер и большое количество различной элементной базы:
Даже с учетом того, инженерам ASRock пришлось приклеить батарейку к блоку разъемов задней интерфейсной панели, места осталось настолько мало, что в аудиотракте вместо целой батареи установлено всего два столь модных «высококачественных» конденсатора Nichicon. Отчасти утешает то, что тут используется контроллер последнего поколения Realtek ALC1220.
Сам по себе аудиотракт снабжен участками текстолита, лишенными токопроводящих слоев. По замыслу авторов этого приема, это должно снижать уровень электромагнитных наводок на аудиотракт путем изоляции от остальной платы. Одна беда: изолируется почему-то узкий отрезок текстолита вдоль нижнего края платы, на котором и так практически ничего нет.
| Модель | ASRock Fatal1ty AB350 Gaming-ITX/ac |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P3.10 от 6 сентября 2017 года |
| BCLK | Параметр отсутствует |
| Оперативная память, МГц | Поддержка XMP DDR4-1866 / 2133 / 2400 / 2666 / 2800 / 2933 / 3066 / 3200 / 3333 / 3466 / 3600 / 3733 / 3866 / 4000 |
| Множитель процессора CPU Core |
От 8 до 63.75 с шагом 0.25 |
| Напряжение CPU Core | - положительной или отрицательной надбавкой с шагом 0.050 В от -0.100 до + 0.400 В - фиксированное значение от 0.87500 до 1.55000 В с шагом 0.00625. |
| Напряжение CPU SoC | - положительной или отрицательной надбавкой с шагом 0.035 В от -0.105 до + 0.420 В |
| Компенсация просадок напряжений CPU Core (LoadLine Calibration) | Отсутствует |
| Компенсация просадок напряжений CPU SoC Core (LoadLine Calibration) | Отсутствует |
| Напряжение оперативной памяти | Auto, от 1.100 до 1.500 В с шагом 0.150 В |
| Прочие напряжения | 2.50V Voltage, 1.8 Voltage, 1.05V_PROM Voltage |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Локализация интерфейса на русский язык | Есть |
| Функциональность BIOS | Профили настроек (пять в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |
«Заводская» версия BIOS – P2.10. Произведено обновление до P3.10 - наиболее новой версии из официально доступных на момент тестирования.

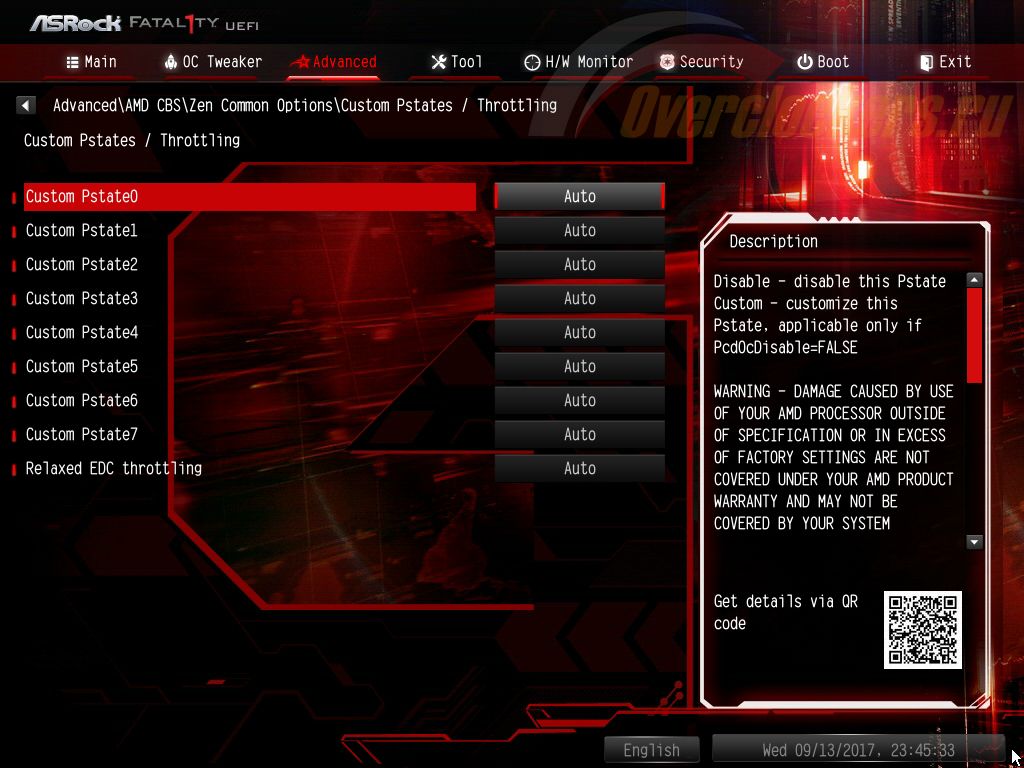

Количество различных второстепенных настроек можно охарактеризовать как «сумасшедшее». Другое дело, что далеко не все они рабочие, инженеры ASRock просто не стали озадачивать себя скрытием неактуальных. Например, задание режимов работы двух слотов PEG (16+0 или 8+8), когда на материнской плате только один PEG, настройка контроллера SD-карт.
Используемый тестовый стенд собирался из следующих комплектующих:
Измерительное оборудование:
В качестве аппаратных средств замера использовались мультиметры Mastech MY-64 и Pecanta DT9205A.
Напряжение CPU Vcore
Замеры проводились в режиме разгона (описывается ниже).
Точность установки напряжения CPU VCore оставляет желать лучшего.
CPU NB/SoC
Данное напряжение нельзя выставить прямо, есть только режим «надбавки» (он же «offset», «dvid») – положительной или отрицательной. На платформе AMD напряжение CPU NB/SoC зависит от частоты оперативной памяти – чем она выше, тем выше напряжение. И «надбавка» применяется к этому измененному значению.
Нюанс в том, что на частотах памяти свыше 2800 МГц напряжение и так достигает 1.1 В, а на более высоких частотах на некоторых моделях оно становится еще выше (на MSI при 3333 МГц и более мне доводилось видеть вплоть до 1.21 В). Безопасный предел этого напряжения, по неофициальным данным – примерно 1.15 В. Выше – необходимо интенсивное охлаждение процессора.
Собственно, здесь мы и видим, что на высоких частотах памяти если и есть смысл трогать данное напряжение, то только в отрицательную сторону (в расчете на удачный экземпляр процессора, требующий меньшее напряжение).
Оперативная память
Напряжение памяти, согласно замерам мультиметрами, завышается примерно на 0.01-0.02 В относительно установленного. Колебания в зависимости от режима (нагрузка/простой) незаметны. Таблицу строить нет смысла.
Сначала было решено посмотреть на то, как сильно прогреется плата в штатном режиме работы. После часа непрерывной интенсивной нагрузки, создаваемой приложением OCCT в режиме 64bit small data set максимальные температуры на цепях питания процессора, которые удалось зафиксировать с помощью пирометра, составили примерно 70°C на CPU Vcore…
… и 48°C на CPU NB/SoC.
Никаких признаков троттлинга не наблюдается.
Программный мониторинг отображает шесть температур: Motherboard, CPU, Auxiliary, AUXTIN1, AUXTIN2 и CPU (PECI). Однако после внимательного ознакомления с ними возникает некоторое недоумение.
Motherboard и Auxiliary совпадают, похоже, что они отображают температуру процессора. Значения AUXTIN1 и AUXTIN2 всегда колеблются в пределах +105…+107°C, а CPU (PECI) всегда отображает +40°C, иначе говоря, эти три датчика отсутствуют. CPU, судя по всему, отображает показания подсокетного датчика.
Честно говоря, от имиджевой платы с громким именем Fatal1ty ожидаешь куда более продвинутого мониторинга, а тут ASRock сэкономила даже на мониторинге температуры подсистемы питания процессора.
В разгоне всплыл троттлинг: при напряжении 1.4 и частоте процессора 3800 МГц на 8-10 минуте тестов частота процессора начинает сбрасываться на несколько секунд до минимального значения.
Установка принудительного обдува радиатора цепей питания процессора решает эту проблему. В конечном итоге мне удалось получить стабильную работу процессора AMD Ryzen 1700 на частоте 3800 МГц при фактическом напряжении 1.425 В, а комплект оперативной памяти G.Skill разогнался до 3333 МГц с таймингами 14-14-14-38-56-1T.
Это – не предельный разгон, но для того, чтобы добиться стабильности на частоте 3466 МГц, необходим вручную менять напряжение CLDO_VDDP, доступа к которому материнская плата не предоставляет.
Показатели вполне адекватны, претензий нет.
Тестирование SATA3 – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578
В целом показатели находятся на адекватном уровне. Но тут нужно учитывать особенность платформы AMD: производительность накопителей, подключенных по интерфейсам SATA и PCIe, на мелкоблочных операциях случайного доступа с большой глубиной очередью запросов на ней в целом несколько ниже, нежели у Intel.
Проводилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Проблема лишь в одном: в наличии только AMD Ryzen 1700. Иными словами, нам нужна дискретная видеокарта, а на материнской плате – лишь один полноценный слот PCI-Express.
На выручку приходит AliExpress/eBay и прочие онлайн-аукционы, где реализуются такие чудеса фантазии и смекалки «китайских товарищей», что иногда можно диву даваться. В данном случае за вполне символическую сумму приобретается простой адаптер в виде печатной платы форм-фактора M.2 2280, на которой распаян слот PCI-Express x4.
Простой конвертер, меняющий только физическое исполнение линий PCIE, никаких контроллеров и прочего. Лишь линии питания выведены на кабель, подключаемый напрямую к БП, чтобы не перегружать цепи питания материнской платы.
В получившийся слот PCI-E x4 устанавливаем нашу звуковую карту ASUS Xonar DX.
Конструкция нежизнеспособная с точки зрения обыденной эксплуатации, но для тестов вполне пригодна.
Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы при тесте задней интерфейсной панели и с микрофонного хода при тестировании разъемов лицевой панели. Само тестирование будет производиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека системной платы.
Кстати говоря, в настройках аудиокодека присутствует возможность выводить 32-битный звук.
RMAA традиционно отмечала недостаточность мощности выходного аудиосигнала со звукового кодека как для лицевых, так и задних разъемов.
Результаты теста звуковой подсистемы
Архив с результатами тестов прилагается.
Итак, что можно сказать о ASRock Fatal1ty AB350 Gaming-ITX/ac? С разгоном дела обстоят очень неплохо: несмотря на то, что все находится в крайне стесненных условиях, троттлинг даже при использовании старшего восьмиядерного 16-поточного процессора Ryzen возникает только в разгоне, причем при нещадном напряжении. Да, количество оверклокерских настроек несколько меньше, чем у плат более крупных форматов, но даже этот имеющийся набор позволит выжать из процессора и памяти если не всё, то очень многое.
Вдобавок материнская плата достойно оснащена различными интерфейсами. Сравнивая со своей собственной ASRock Z270M-ITX/ac, я могу сказать, что героиня данного материала мне нравится больше. При сопоставимой цене (около $120) она предлагает новый аудиоконтроллер, большее количество аудиоразъемов, больше разъемов для подключения вентиляторов, которые к тому же распределены по плате (а не стоят вместе), более удобное расположение разъема дополнительного питания ATX12V (меньше конфликтов с низкопрофильными СО процессора). Да, четыре разъема SATA 6 Гбит/с, а не шесть, но надо ли такое количество в компактной системе? Вряд ли. Отсутствие второго гигабитного сетевого порта тоже терпимо.
Но! От модели с таким громким именем хочется, чтобы у нее был полнее реализован программный мониторинг температур (вдвое-втрое более дешевые решения на AMD B350 могут похвастать наличием рабочего датчика в VRM), более точных установок напряжений (или хотя бы возможности управлять режимами LoadLine Calibration) и корректного программного мониторинга за ними.
