SilverStone Technology – это тайваньский производитель, который занимается производством качественных компьютерных корпусов, блоков питания и различных систем охлаждения для ПК.
Наши постоянные читатели хорошо знакомы с его продукцией. Совсем недавно в лаборатории побывал корпус SilverStone Raven RVZ01-E, а еще раньше мы рассмотрели два мощных блока питания формата SFX – SilverStone SX550 и SX700-LPT. И это не говоря о прочих моделях, изученных нами по мере их выхода.
Героем обзора стала одна из новинок компании, представленная в начале 2017 года. Это достаточно компактная «средняя башня» Silverstone Redline RL06, которая позиционируется в средний сегмент и предназначена для сборки производительных систем. От конкурирующих решений она отличается возможностью установки трех радиаторов СЖО, двухсекционной конструкцией и некоторыми фишками, облегчающими жизнь пользователя.
Silverstone Redline RL06 поставляется в двух цветовых модификациях – черной и белой, каждая из которых в свою очередь может быть представлена в обычной, либо расширенной (Pro) комплектации. В последнем случае в дополнение к стандартному 120 мм вентилятору на тыльной панели идут три вертушки 120 мм с подсветкой, установленные на фронтальной панели. Нам на тестирование попала белая версия Pro.
Новинка Silverstone упакована в компактную коробку, которая снабжена вырезами на торцах, облегчающими транспортировку. С учетом массы брутто чуть больше 6 кг транспортировать ее удобно и не слишком тяжело.
Внутри корпус, как обычно, закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами.
Комплект поставки на редкость прост. В него входит пакет формата А5, в котором находится сложенный вчетверо листок, представляющий собой руководство пользователя, и пакетик со всеми необходимыми винтиками.
Руководство выполнено в виде листа А4, отпечатанного с двух сторон. На десяти языках, среди который присутствует русский, приводятся краткие инструкции. Приведу скан одной из страниц, дабы составить полное представление:
А для любознательных пользователей не будет лишней ссылка на руководство пользователя на сайте компании-производителя.
Начнем раздел стандартно – с фотографии для прессы. Черный вариант был представлен в самом начале, теперь оценим белый:
На мой взгляд, корпус выглядит одновременно и строгим, и современным. Его дизайн способен привлечь определенную группу пользователей.

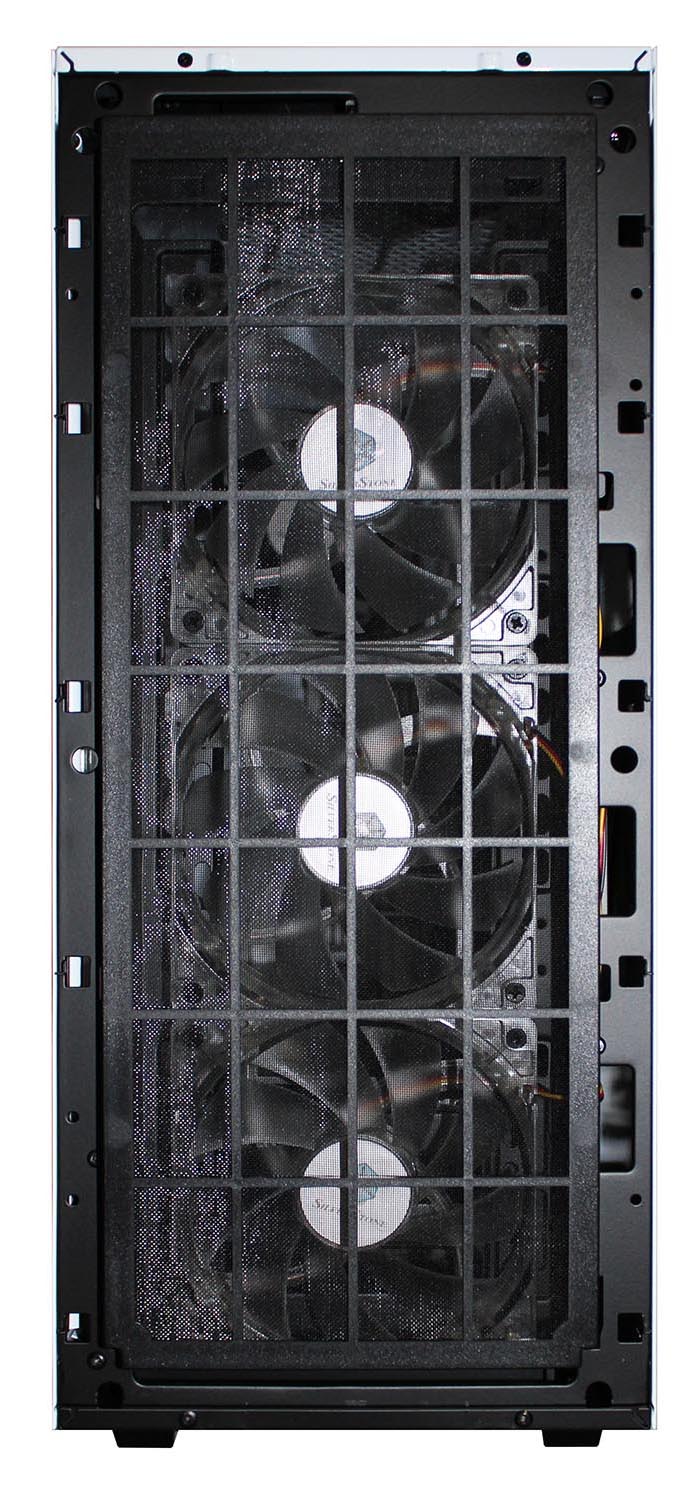

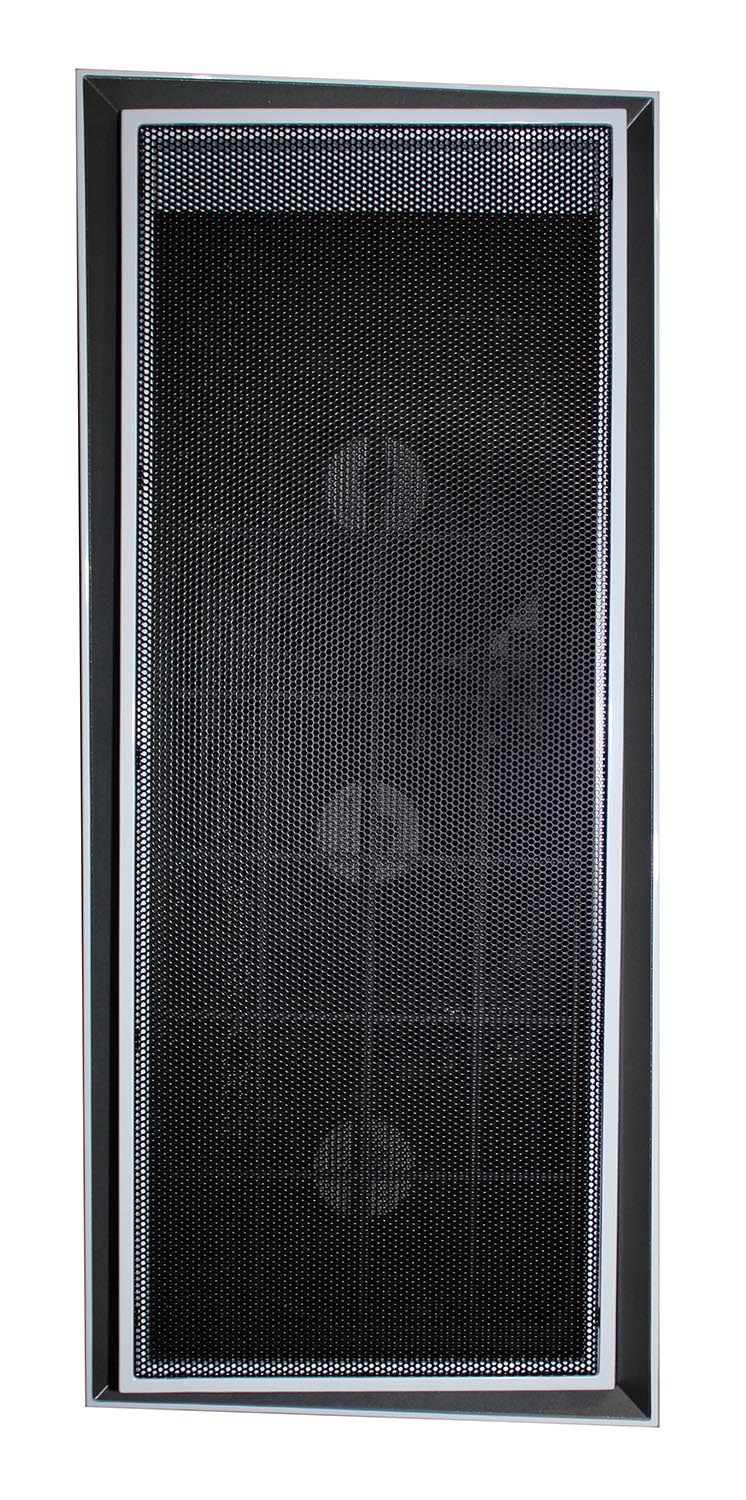

Передняя панель с ассиметричной окантовкой полностью затянута сетчатым пылевым фильтром, за которым скрываются три 120 мм вентилятора:

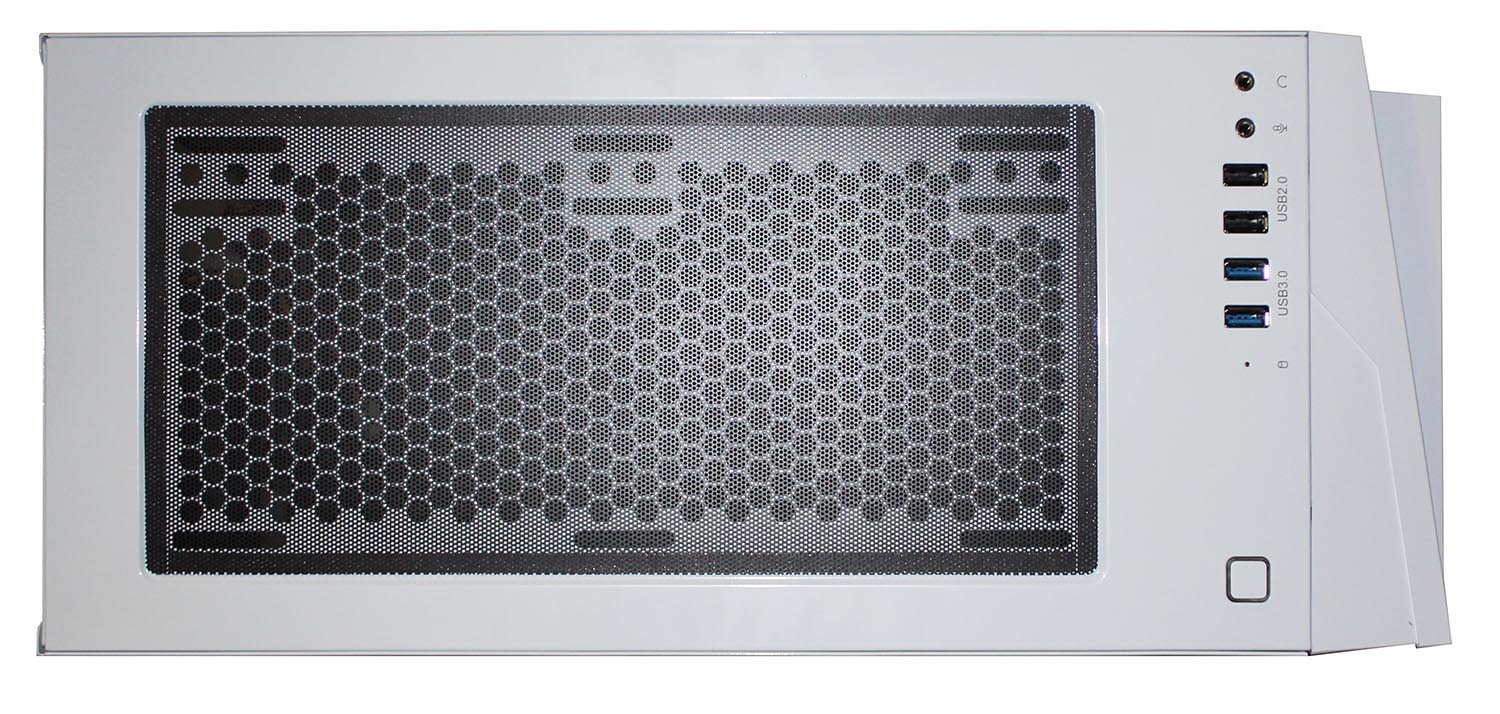

Большую часть верхней панели занимают вентиляционные отверстия для установки двух 140/120 мм вентиляторов или радиатора системы жидкостного охлаждения.
Вентиляционные отверстия закрыты черным сетчатым фильтром, который крепится к корпусу на магнитные полоски.
Приведу снимок панели со снятым фильтром:

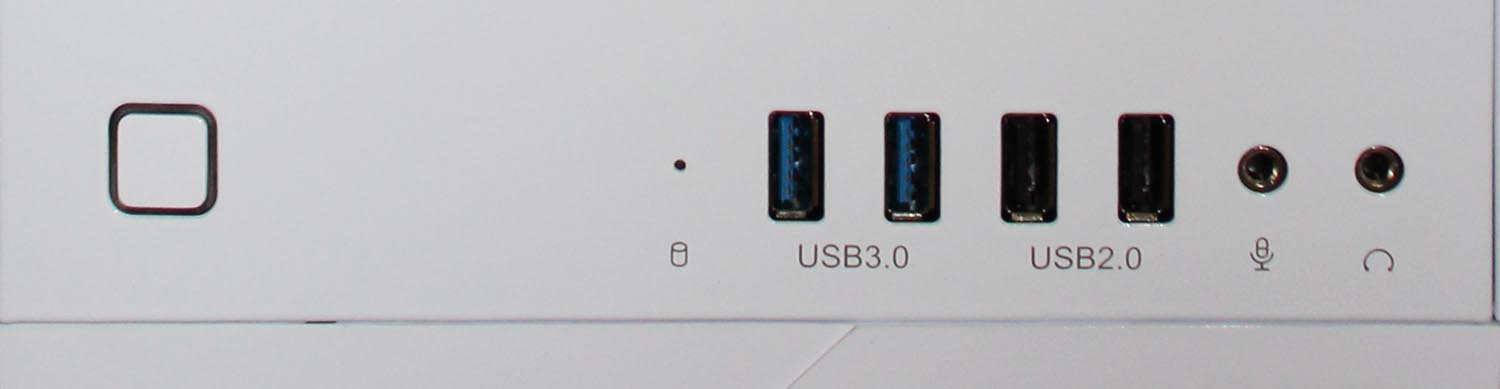

В передней части верхней панели находится блок управления. Слева-направо на нем размещены кнопка включения питания, индикатор активности дисковой системы, два порта USB стандарта 3.0, два порта USB 2.0, разъемы микрофона и наушников. Кнопки экстренной перезагрузки не предусмотрено.
Несмотря на короткий ход кнопки включения, тактильно ее нажатие ощущается четко.

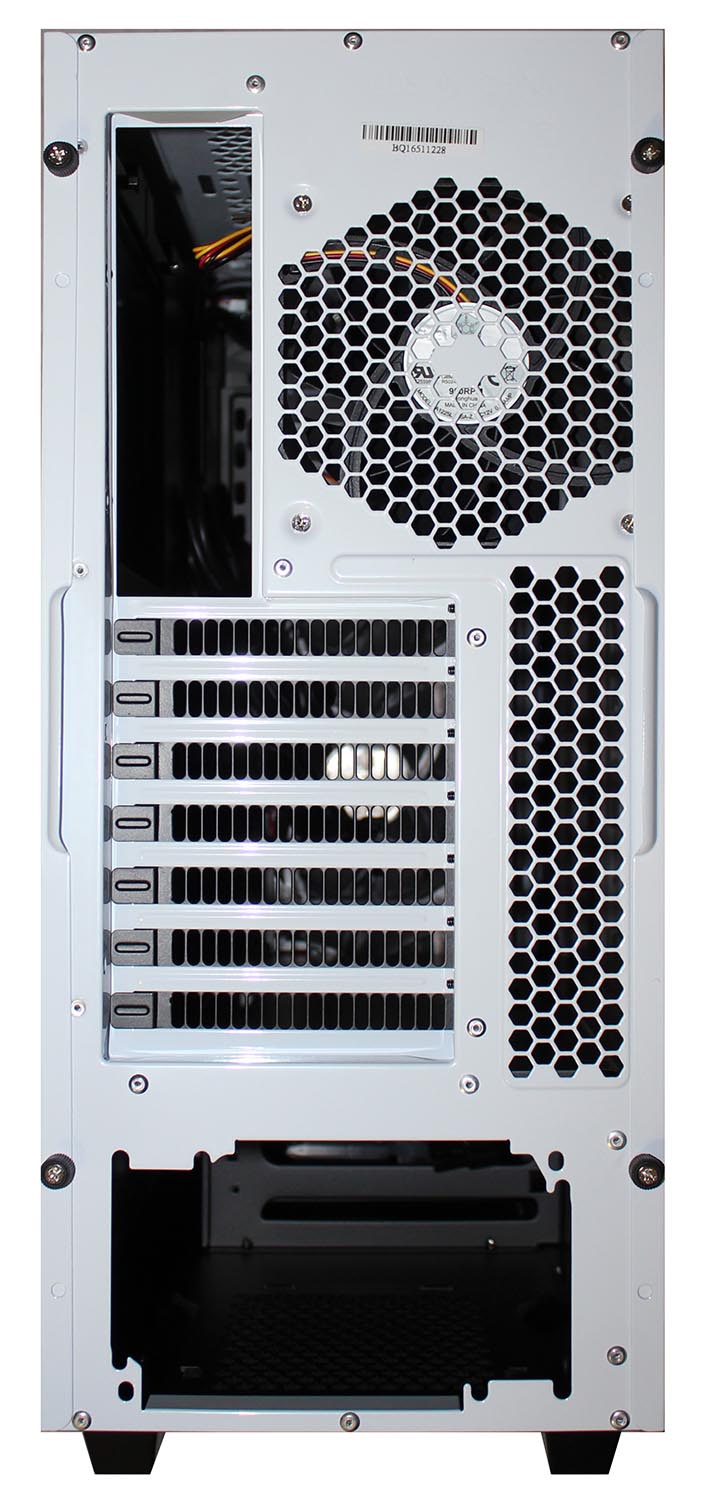

Теперь уделим внимание задней грани.
Сзади мы видим вырез под порты расширения материнской платы, справа от которого находится вытяжной 120 мм вентилятор. Ниже присутствуют заглушки семи слотов расширения и место для блока питания.

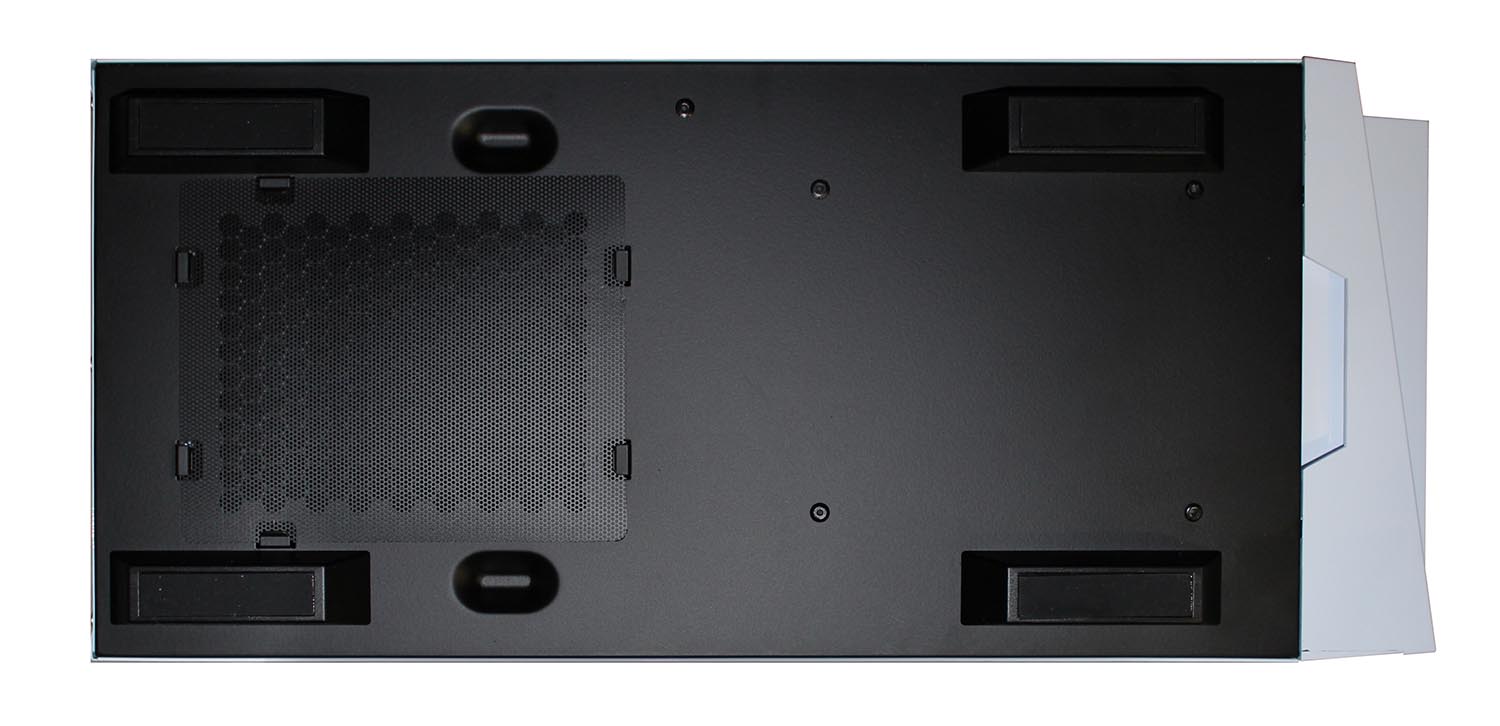

На дне корпуса интерес вызывает лишь вентиляционное отверстие для блока питания, закрытое простеньким сетчатым фильтром. Ножки широкие и высокие. Они должны обеспечить устойчивое положение системного блока и хороший приток воздуха для БП.

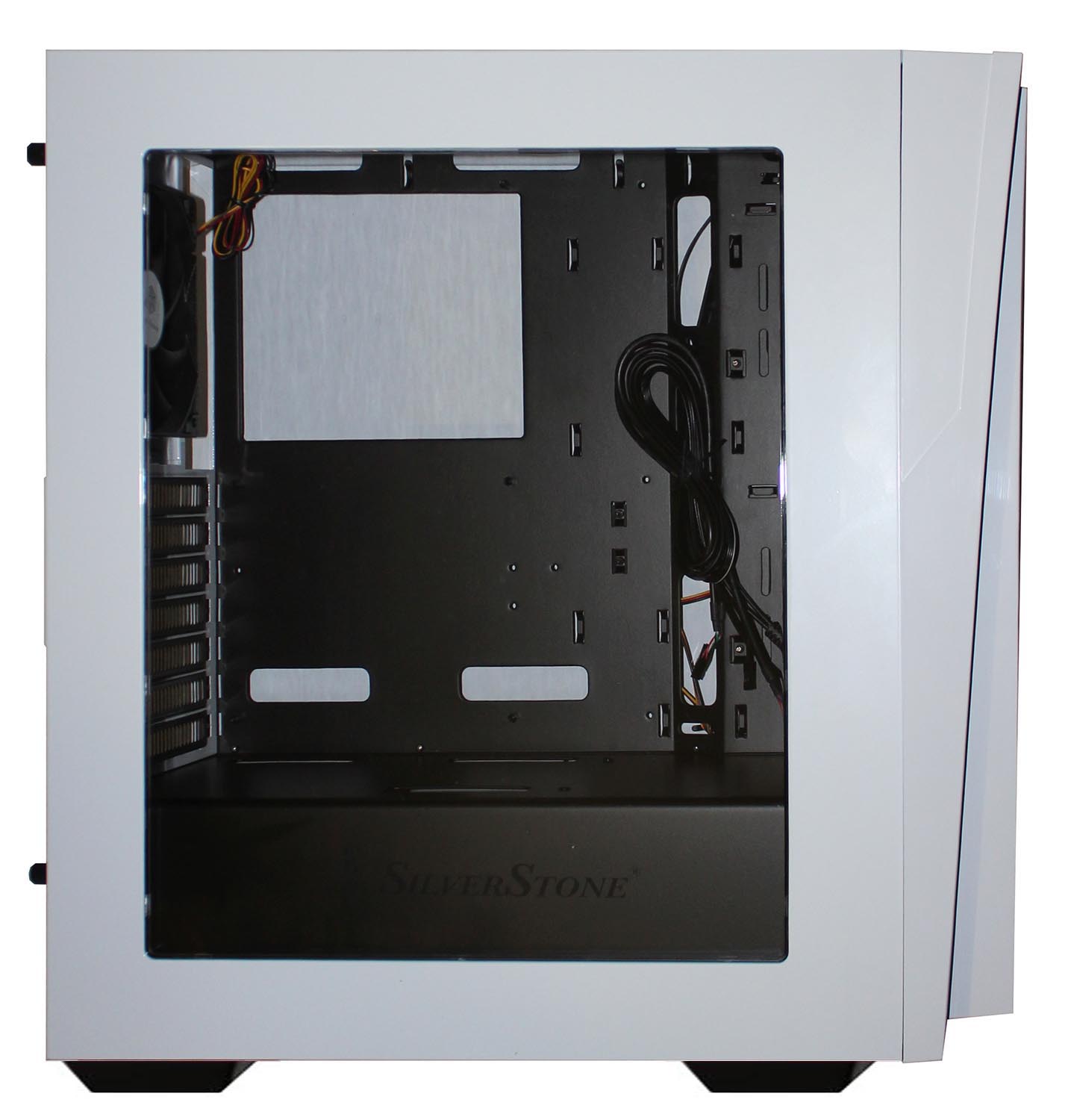

Боковая крышка оборудована акриловым окном, через которое видны компоненты компьютера.
Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства SilverStone Redline RL06.
В первую очередь отметим, что в корпусе применен столь популярный в последнее время двухсекционный дизайн. Проще говоря, его конструкция как бы разбита на две части, причем блок питания и корзина жестких дисков полностью отделены от остальной системы.
Вкупе с системой организации кабелей (Cable management) такое решение обеспечивает аккуратный внешний вид собранной системы.
На нижней секции точно по центру нанесен логотип производителя.

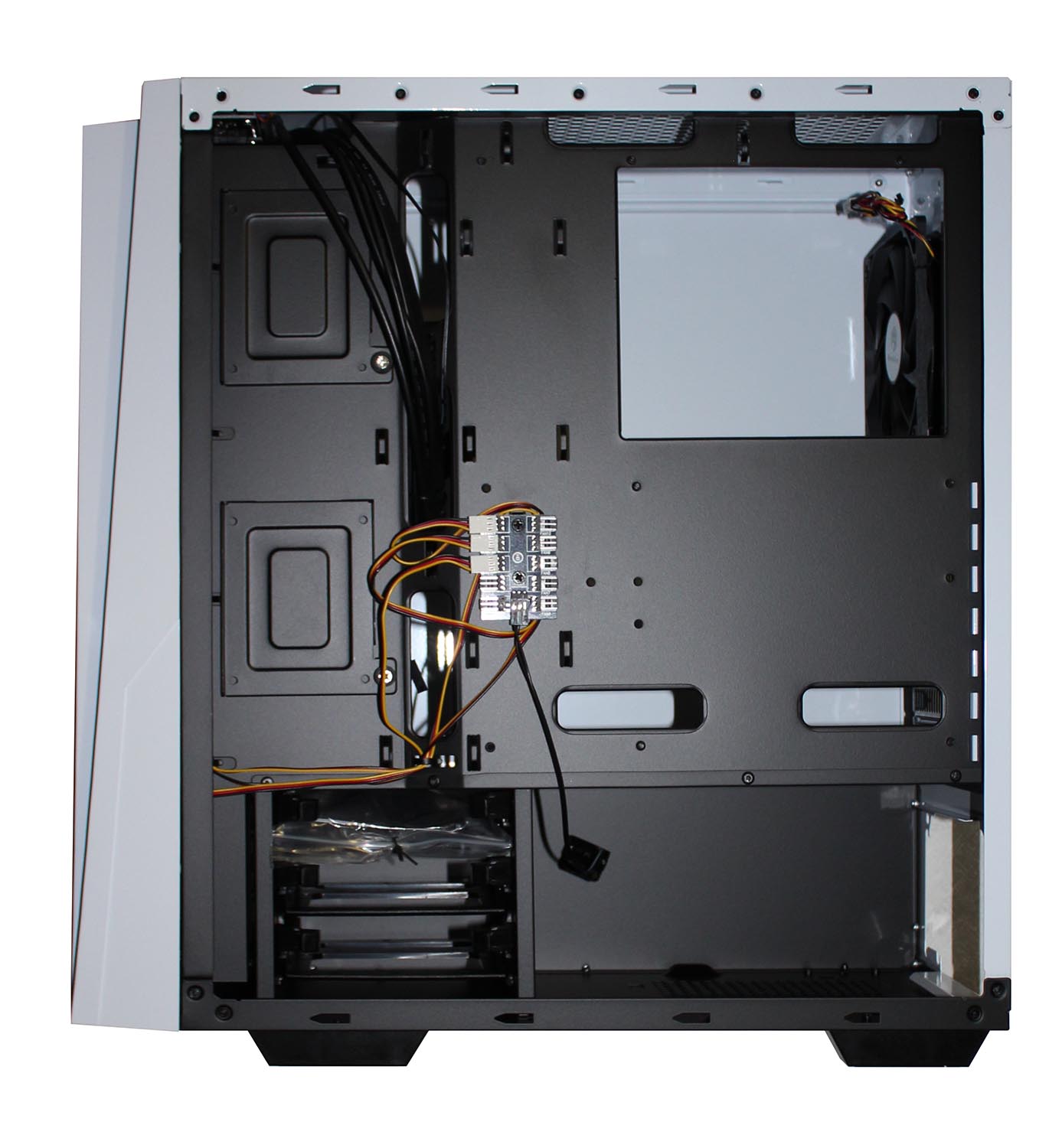

Сзади мы видим поддон материнской платы с вырезом, который должен обеспечивать установку систем охлаждения ЦП c упорной крестовиной прямо в корпусе.
В центре предусмотрен хаб, разъемы которого позволяют подключить целых десять вентиляторов. Три места уже заняты вертушками с передней панели, а сам хаб подключается к питанию черным разъемом Molex.
Слева можно заметить пару салазок для твердотельных накопителей или стандартных жестких дисков формата 2.5". А под ними находится корзина с салазками для трех накопителей 3.5".
Теперь давайте перечислим компоненты тестового стенда и перейдем к сборке системы.
В корпусе SilverStone Redline RL06 собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, новинка SilverStone может вместить достаточно габаритные комплектующие: видеокарту длиной до 348 мм и блок питания длиной до 200 мм. Высота процессорного кулера может достигать 158 мм.
Системная плата в Silverstone RL06 устанавливается на стандартные шестимиллиметровые стойки, которые заранее установлены в поддон по спецификации ATX. Далее все просто. Устанавливаем жесткие диски в салазки.

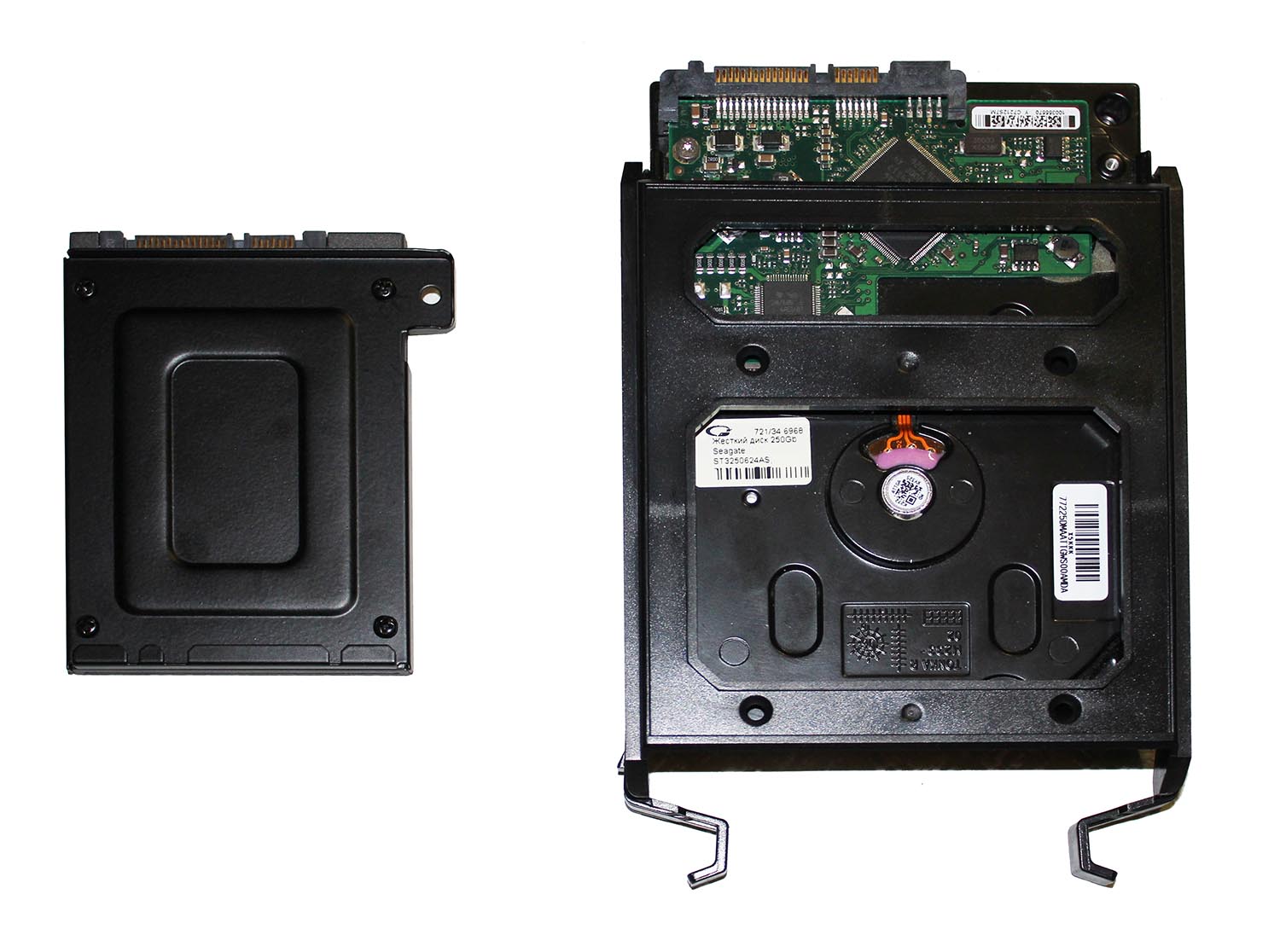

Диск 2.5" крепится четырьмя винтиками к днищу салазок, диск 3.5" крепится к ним четырьмя винтиками с боков, через поглощающие вибрацию резиновые элементы. Кроме того, в салазки, предназначенные для 3.5" устройств, можно установить диски 2.5", прикрутив их к основанию.
Что касается всего остального… В век цифровой дистрибуции наличие привода оптических дисков уже не так актуально, поэтому данный шаг мы пропустим. Однако в случае необходимости придется поломать голову над его установкой, ведь штатных посадочных мест для него не предусмотрено.
Блок питания устанавливается в нижний отсек без каких-либо особенностей. Здесь стоит отметить, что сбоку от него есть место, в которое можно очень удобно спрятать неиспользуемые провода. Вслед за БП идет очередь плат расширения, которые крепятся по старинке, винтиками.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия они выводятся за поддон и прекрасно там укладываются. Отверстия системы управления кабелями в данном корпусе не снабжены резиновыми мембранами: пусть такое решение выглядит менее аккуратно, но зато сборка проходит легче.
Лицевая сторона в плане укладки кабелей выглядит просто отлично!

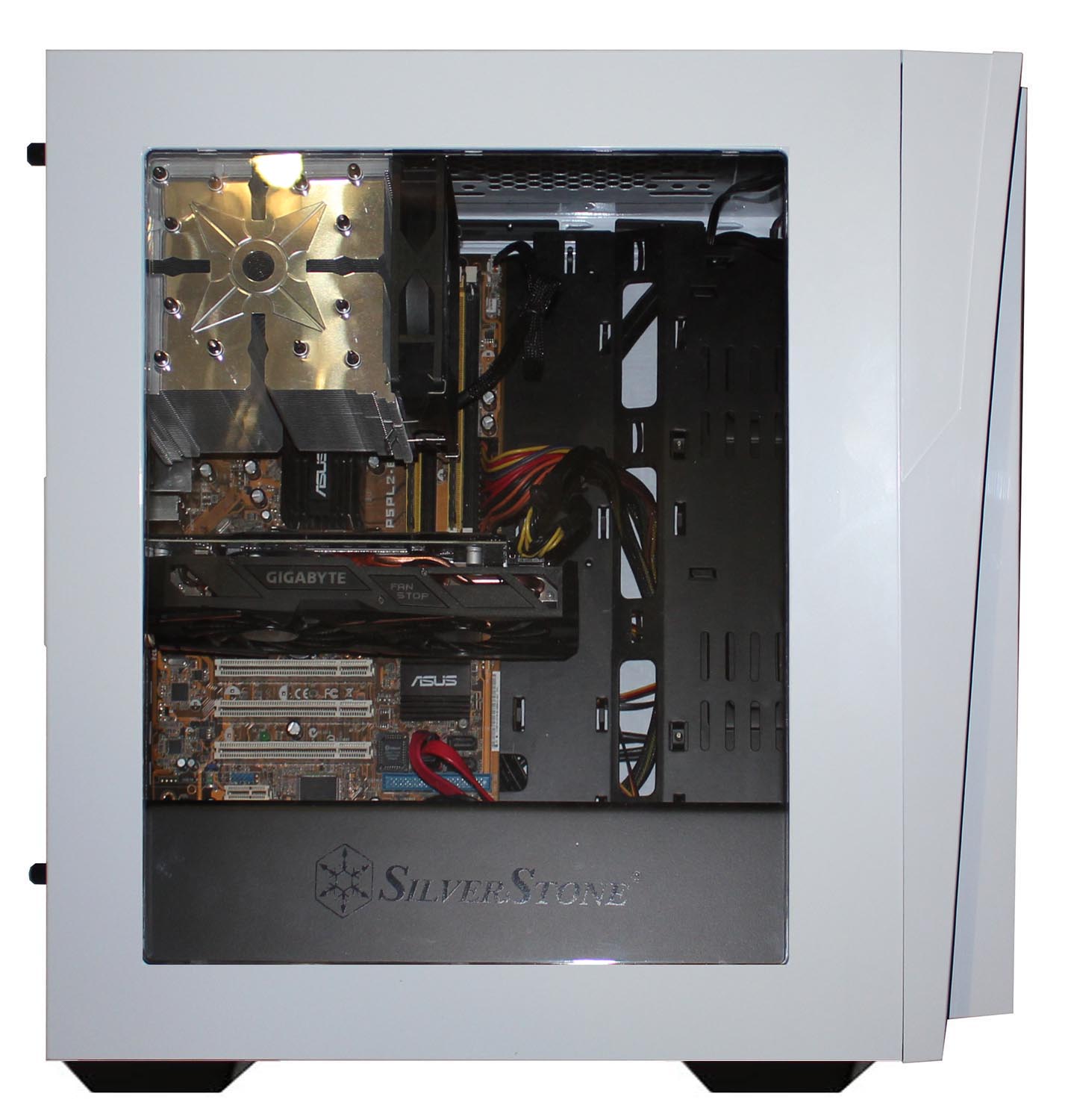

C закрытой крышкой:
В целом качество изготовления SilverStone Redline RL06 находится на самом высоком уровне. И поскольку корпус компактный и легкий, обращаться с ним во время сборки очень удобно.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения версии Silverstone Redline RL06 Pro состоит из четырех фирменных вентиляторов диаметром 120 мм. Три из них выполнены из акрила и установлены на лицевой панели, а один размещен на задней грани, напротив процессорного сокета, и выполнен из черного пластика. Это решение обеспечивает избыточное давление в корпусе, что стоит отметить как плюс, поскольку система не будет «пылесосить» через щели.
Выше уже упоминался хаб на десять вентиляторов, к сожалению, без контроля оборотов. И установлен он здесь не зря. Дополнительно к штатным можно установить три модели 120 мм на верхнюю грань, а при наличии прямых рук – еще парочку на нижнюю панель.
Включенная система работает не слишком громко, однако работа вентиляторов отчетливо заметна на слух.
Для наглядности используемые при тестировании SilverStone Redline RL06 программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.17.0 («бублик») |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Silverstone Redline RL06 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор AMD A8-5600K работал на штатной частоте 3800 МГц. Прогревался он с помощью стресс-теста CPU-Z и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Модули оперативной памяти DDR3 работали на штатной частоте 666 МГц.
Для разогрева видеокарты использовалась утилита FurMark версии 1.17.0.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Silverstone Redline RL06 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Шум системы заметно превосходит показатель открытого стенда, однако его нельзя назвать чрезмерным. На расстоянии в один метр уровень шума SilverStone Redline RL06 составил приемлемые 42 дБ.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаКонструкция новинки Silverstone показала себя наилучшим образом. Тестируемый корпус отыграл у открытого стенда три градуса при охлаждении процессора, причем вентиляторы видеокарты в первом случае работали на более низких оборотах.
На мой взгляд, у Silverstone получился весьма удачный корпус. Привлекательный дизайн, расширяемая система охлаждения (с возможностью установки до трех радиаторов системы жидкостного охлаждения), двухсекционная конструкция и отличная система управления кабелями делают его хорошим вариантом для построения производительной системы.
Единственное, что может заставить задуматься при покупке – цена. Стоимость Silverstone Redline RL06 в российской рознице стартует с отметки 6 000 рублей, что для решений такого класса достаточно много.
Плюсы корпуса Silverstone Redline RL06:
Минусы корпуса:
| Модель | Silverstone Redline RL06 |
| Материал | Сталь, пластик |
| Габариты | 455 x 200 x 477 мм |
| Накопители 5.25" | – |
| Накопители 3.5" | 3 внутренних |
| Накопители 2.5" | 5 внутренних, 3 совмещенных с 3.5" |
| Материнская плата | ATX, M-ATX, Mini-ITX |
| БП | ATX 12В (опционально) |
| I/O | 2 x USB 3.0, 2 x USB 2.0, HD Audio |
| Охлаждение фронтальное | 3 x 120 мм вентилятор или 120/140/240 мм радиатор |
| Охлаждение заднее | 1 х 120 мм вентилятор |
| Охлаждение верхнее | 2 x 140/120 мм вентилятор или 1 х 240 мм радиатор (опционально) |
| Охлаждение нижнее | – |
| Слоты расширения | 7 |
