Компания AMD не торопится выпускать флагманские решения следующего поколения, продолжая усиливать свои позиции в среднем ценовом сегменте. И, на мой взгляд, такой подход оправдан и перспективен, поскольку модели данного класса более востребованы в широких массах. Известный факт – все крупные производители основную часть денег зарабатывают не на самых топовых продуктах, а, наоборот, на бюджетных или средних. И в данном случае видеокарты Radeon RX 480 и Radeon RX 470 нашли свою нишу. Зачастую их производительности достаточно для комфортной игры в самом востребованном разрешении Full HD.
Все попытки производителей затянуть покупателей в сегмент 4К пока не принесли успеха. Оснастка, необходимая для этого разрешения, куда входят не только мониторы, все еще не по карману большинству пользователей. Неудивительно, что многие игроки предпочитают оставаться с родным 1920 x 1080, в котором топы предыдущего поколения Nvidia и AMD все еще чувствуют себя неплохо. К этому стоит добавить то, что рынок изрядно просел и покупательская способность уменьшилась. И многие все менее охотно соглашаются на очередной апгрейд.
Но вернемся к теме. Можно ли сказать, что графический процессор AMD Polaris 10 (Ellesmere) получился успешным? Отчасти да. Он технологичнее семейства Nvidia Pascal, обеспечивая производительность на уровне GeForce GTX 1060. Что касается внутренних различий между GPU Radeon RX 480 и Radeon RX 470, то они не очень существенны. В чем отличия? В количестве текстурных блоков (TMU), унифицированных пиксельных процессоров и тактовой частоте графического процессора.
Что касается памяти, то в обоих случаях есть модификации с 8 Гбайт видеопамяти на борту. Производительность отличается не сильно, скорее всего, за счет равного числа блоков растеризации (ROP). Думаю, именно последнее является узким местом новинки. Сколько блоков ROP у GeForce GTX 1060? Понятно, что это другая архитектура, но подобные различия всегда настораживают и заставляют задуматься.
Ранее в лаборатории уже побывала видеокарта MSI Radeon RX 480 Gaming X. Теперь настал момент оценить более простую, а значит и доступную версию MSI Radeon RX 470 Gaming X. Большая ли разница между ними, учитывая, что в названии меняется только одна цифра? Разберемся по ходу изучения модели.
Коробка средних размеров. Возможно, именно поэтому ручки для транспортировки не предусмотрено.
Что касается оформления, то оно осталось неизменным для всего последнего поколения серии MSI Gaming. В данном случае все абсолютно идентично тому, что мы могли видеть при обзоре видеокарты MSI Radeon RX 480 Gaming X.
Сверху, как обычно, находится цветной глянцевый футляр, в котором прячется обычная картонная коробка.
В левом верхнем углу белыми буквами обозначен логотип производителя. Рядом находится знакомая эмблема серии Gaming. По самому центру расположено крупное изображение самой видеокарты. Справа внизу находится вставка с обозначением модификации графического процессора. Рядом указан тип и объем используемой памяти. Слева нас информируют о том, что это карта серии Gaming, модель X.
Ниже, в углу можно обнаружить значок Radeon VR Ready Premium. Правее следует полоска с разделителями, где указаны основные особенности продукта. Здесь мы видим надписи: HDR Ready, AMD Freesync, DX12 Optimized, FinFET 14. Осталось лишь упомянуть, что в правом верхнем углу находится значок, указывающий на использование системы охлаждения последнего поколения TwinFrozr VI.
Теперь посмотрим на обратную сторону коробки.
Здесь можно подробно изучить все особенности устройства. Производитель большое внимание уделяет внешнему виду. Как и на других картах серии Gaming последнего поколения, здесь активно используется подсветка элементов пластикового кожуха. В частности, сверху есть подсветка логотипа MSI и эмблемы дракончика серии Gaming, причем светодиодами RGB. Кроме этого подсвечиваются красные декоративные полоски на кожухе.
О чем еще здесь рассказывают? О том, что система охлаждения стала еще тише, лучше, эффективнее и т.д. За управлением различными режимами работы отвечает знакомая уже утилита Gaming APP. Ниже в трех столбцах перечислены ключевые характеристики устройства, а также минимальные системные требования.
Посмотрим на внутреннее содержимое.
Снова мы видим черную картонную коробку, где в качестве крышки используется коробочка поменьше с дополнительным комплектом поставки.
Под ней разместился лист из вспененного полиэтилена, который закрывает каркас из точно такого же материала.
Убрав верхний лист, мы обнаруживаем саму видеокарту, которая еще упакована в полупрозрачный зеркальный антистатический пакет.
Среди комплекта поставки можно обнаружить следующее.
С точки зрения пользователя со стажем, комплекта просто нет. И пусть переходник, к примеру, на видеовыход D-Sub здесь просто бесполезен, но переходник питания с 6-Pin на 8-Pin PCI-e мог бы пригодиться, поскольку не у всех есть такие блоки питания.
Внешний вид MSI Radeon RX 470 Gaming X 8G мало чем отличается от рассмотренных ранее видеокарт серии MSI Gaming последнего поколения.
Здесь мы также можем видеть пластиковые заглушки на всех разъемах, исключая коннекторы для питания. Еще на всех представителях серии Gaming присутствует наклейка, которая заклеивает один вентилятор. Перед использованием видеокарты ее необходимо снять.
Габариты устройства, согласно спецификации, составляют 276 х 140 x 37 мм. Так уж вышло, что у большинства моделей серии Gaming большая высота, поэтому владельцам узких и компактных корпусов нужно быть внимательнее.
Система охлаждения на этой карте также называется Twin Frozr VI, однако следует вспомнить, что на разных устройствах нам встречались различные модификации с разным числом тепловых трубок, поэтому здесь мы обратим на это внимание.
С обратной стороны мы видим первое существенное отличие от модели MSI Radeon RX 480 Gaming X. Здесь нет металлической защитной пластины. Она была больше предназначена для защиты от механических повреждений и изгиба карты, а теплоотводом она не занималась.
Для демонтажа системы охлаждения необходимо открутить четыре подпружиненных винта с обратной стороны. На одном из них мы можем заметить гарантийный стикер.
После того, как мы сняли кулер, посмотрим первым делом на отпечаток термопасты.
Она здесь не оригинальная из чего можно сделать вывод, что видеокарта уже разбиралась. Как обычно, я заменяю термоинтерфейс на Gelid GC-Extreme. Сама система охлаждения носит все то же имя Twin Frozr VI.
Несмотря на то, что габариты у видеокарт MSI Gaming последнего поколения почти одинаковые (и печатные платы явно подгоняют под размеры кулеров), сами они различаются между собой.
Различия здесь не в принципе охлаждения, а в количестве трубок и возможно даже в количестве пластин-ребер. Мне показалось, что здесь радиатор своеобразный, поскольку трубок меньше чем у MSI Radeon RX 480 Gaming X.

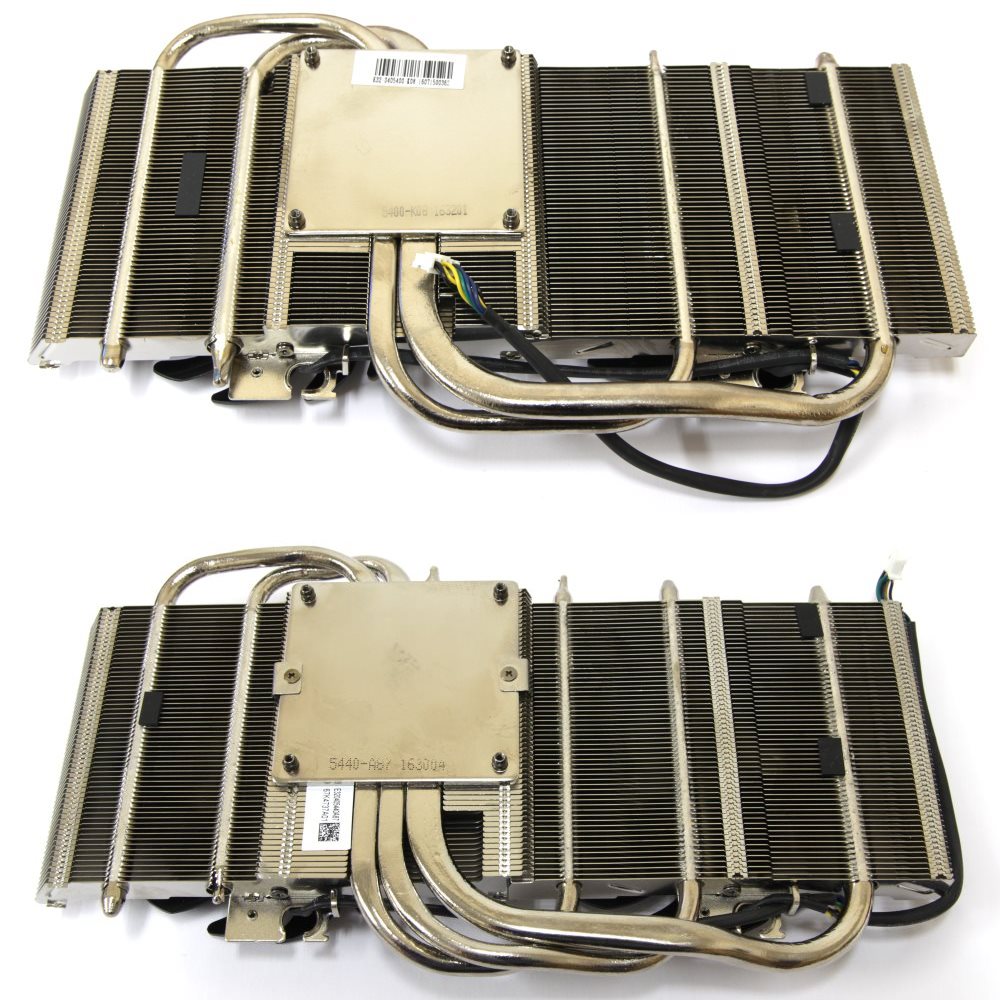

Лучше один раз увидеть и поэтому убедимся в этом воочию.
Тепловых трубок здесь всего две: одна 6 мм и одна 10 мм. В целом конструкция похожа, но мелкие отличия есть. Исходя из этого, можно предположить то, что производитель считает, что тепловыделение у данного устройства должно быть меньше.
Я не уверен, что это так, поскольку сами графические процессоры одинаковы. Скорее всего таким образом производитель накладывает ограничение на разгон, чтобы пользователи не могли легко и просто достигнуть производительности Radeon RX 480.
Конструкция радиатора привычная. Из основания выходят две тепловых трубки. Они расходятся вверх и вниз, далее они загибаются в стороны, а потом поворачивают обратно. На пути они пронизывают массив алюминиевых ребер. Все выполнено очень качественно, поскольку места всех соединений пропаяны.
Если внимательно присмотреться, то становится заметно, что радиаторов как бы два. Заметно, что слева и справа два независимых массива алюминиевых ребер. Сверху можно заметить небольшое углубление, образованное ребрами радиатора, в котором укрылись два вентилятора диаметром 100 мм.
Что касается двигателя, то здесь используется модель Power Logic PLD10010S12HH. Точно такие же мы уже видели на видеокарте MSI Radeon RX 480 Gaming X. Их технические характеристики (12 В, 0.4 А) извещают нас о том, что они не должны быть очень шумными.
Я уже отмечал, что по сравнению с предыдущим поколением серии Gaming форма лопастей немного изменилась. Они стали более дугообразными, что позволило снизить шум на тех же оборотах.

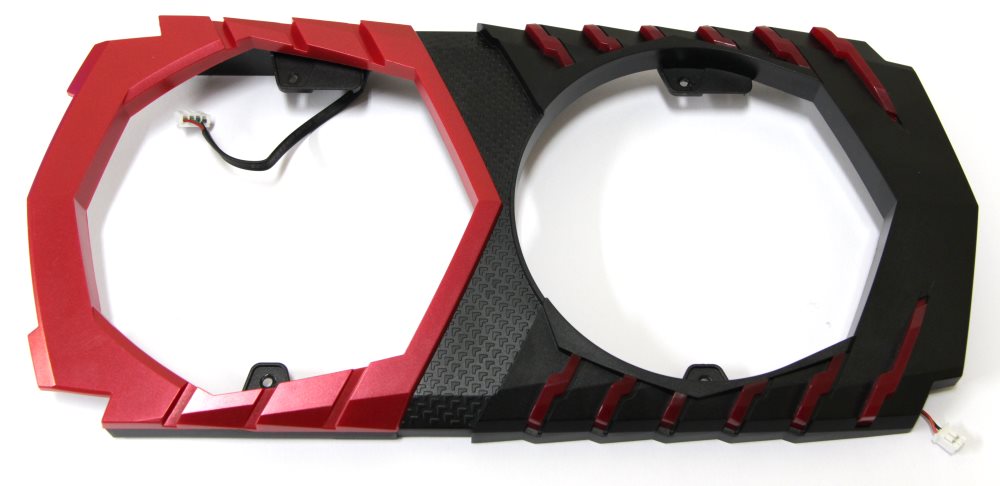

Сверху радиатор закрыт декоративным пластиковым кожухом, который состоит из множества элементов.

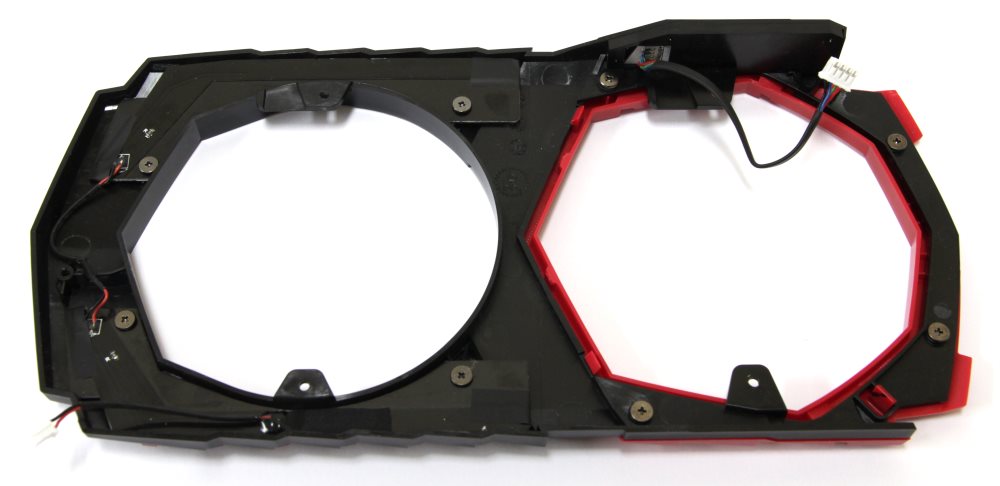

С обратной стороны мы видим, что изначально он черного цвета, а спереди прикреплена красная панель. Кроме этого мы можем обнаружить красные полупрозрачные вставки на черной половине, где с обратной стороны приклеен модуль с несколькими светодиодами.
Соответственно эти элементы светятся исключительно красным цветом, но зато можно настроить через программу Gaming APP различные эффекты мерцания. В верхней части находится еще один блок со светодиодами, который подсвечивает два логотипа всеми цветами радуги.
После демонтажа кулера, мы видим еще одно отличие от MSI Radeon RX 480 Gaming X. Здесь также отсутствует металлическая пластина. Вместо нее мы видим только небольшой радиатор на транзисторах.

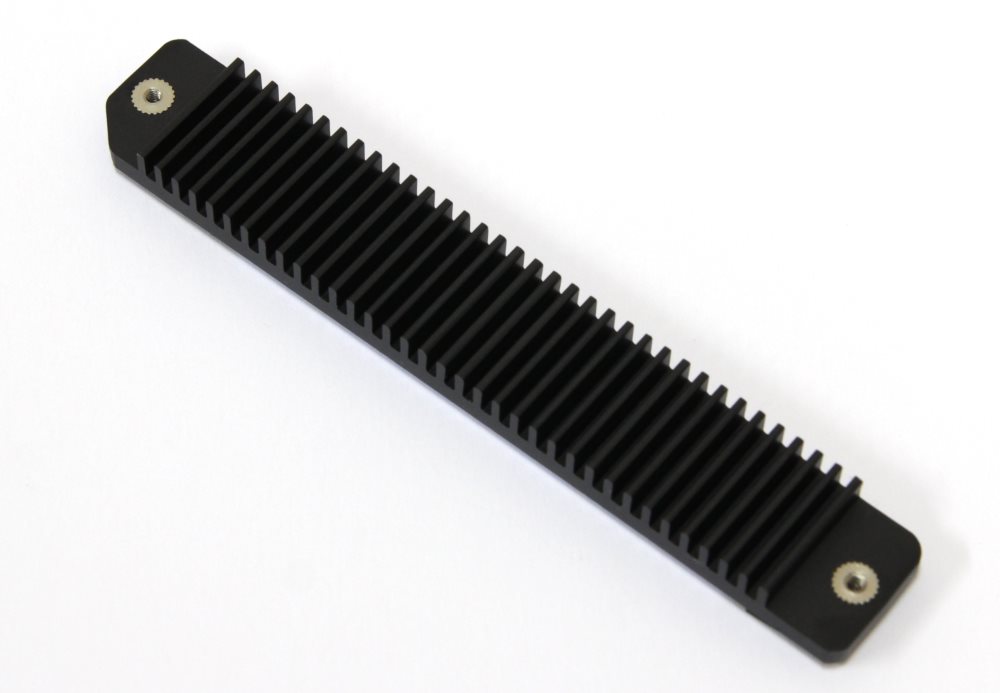

Он изготовлен из алюминиевого сплава и окрашен в черный цвет. Ребра не высокие потому, что он должен располагаться под основным радиатором.

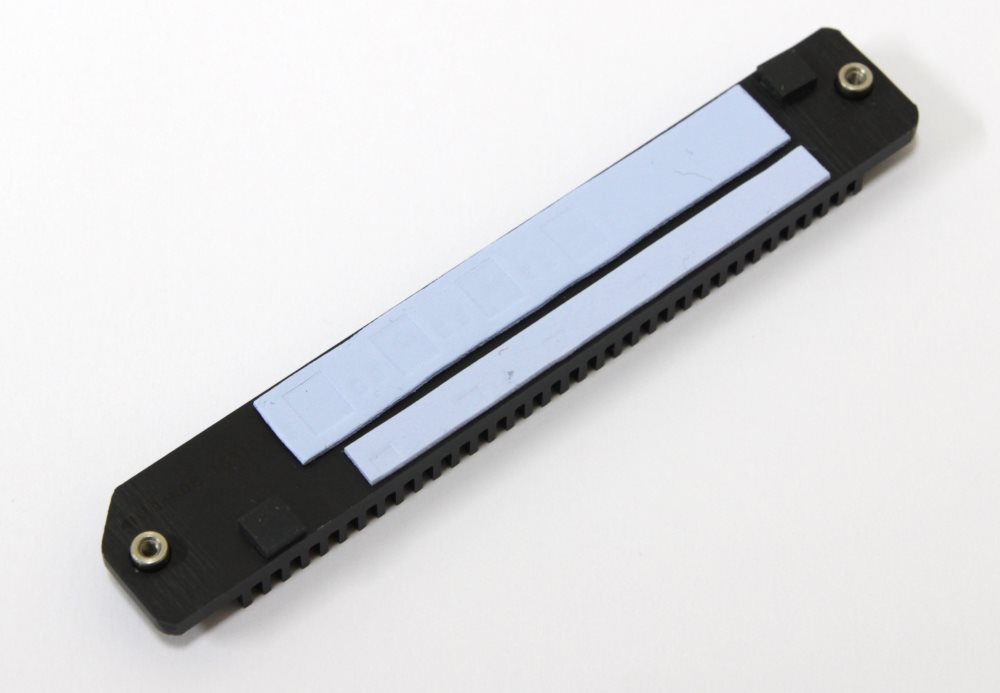

В качестве термоинтерфейса используется терморезинка голубого цвета. Крепление осуществляется с обратной стороны при помощи двух винтов жестко.

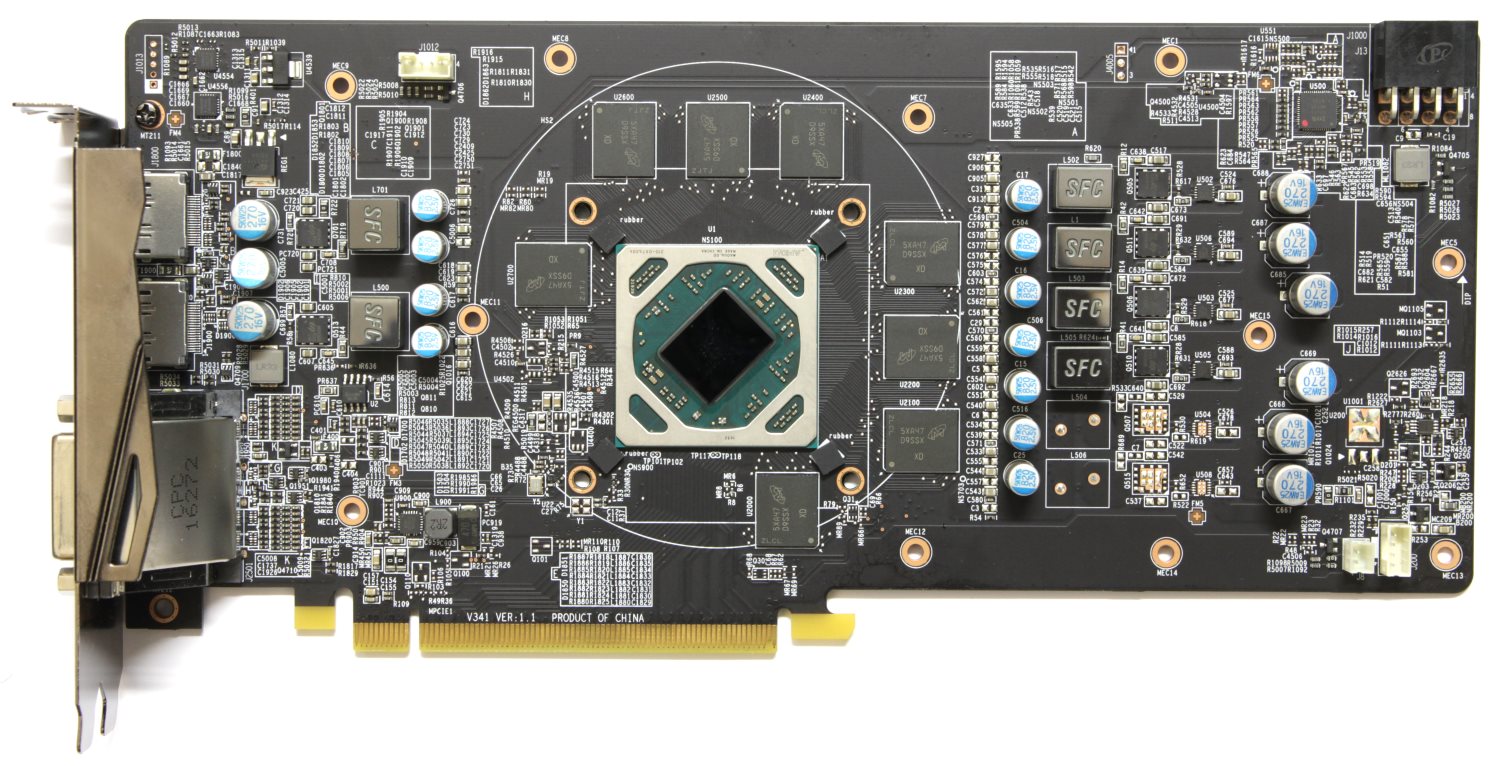

После демонтажа всех элементов защиты и охлаждения видеокарта выглядит следующим образом.

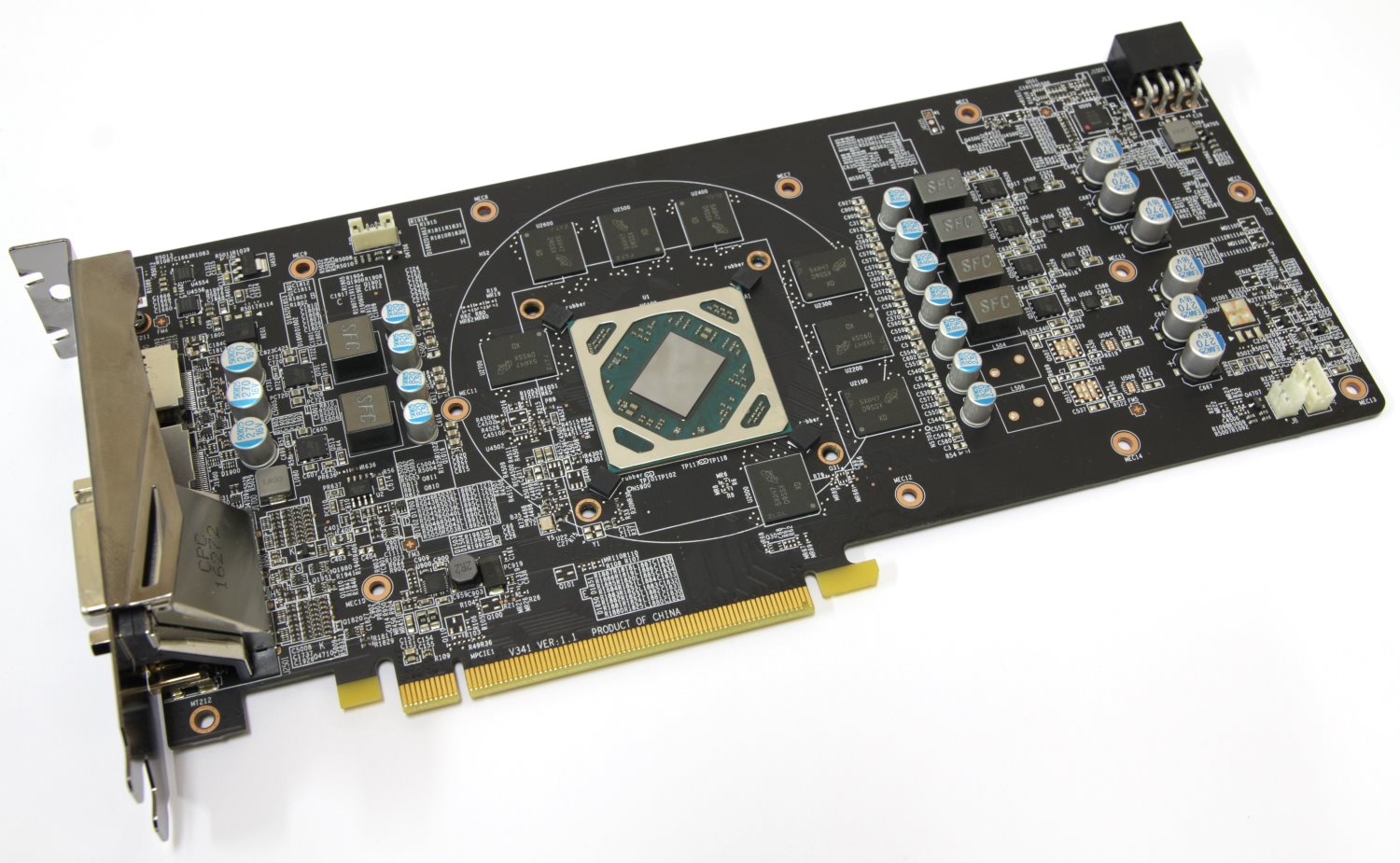

Перед нами, конечно же, не эталонный дизайн печатной платы. Текстолит темно-коричневого цвета, поверхность глянцевая.
Нельзя сказать, что вся площадь перегружена элементами.
Главный вопрос, который волнует многих: не такая же ли здесь печатная плата, как на MSI Radeon RX 480 Gaming X?
Ответ очевиден.
Это просто близнецы. Ничего странного в этом нет, а наоборот все логично. Зачем делать что-то новое, если уже есть заготовка. Можно что-то где-то отрезать и получить чуть проще.
Это заметно невооруженным глазом, поскольку часть элементов не распаяна. А самые глазастые могли еще увидеть другую память. Что ж, это еще один «бонус».
По центру распаян графический процессор Polaris 10 (Ellesmere). Он изготовлен на 32-й неделе 2016 года в Тайване.
Он повернут на 45 градусов относительно подложки. Во избежание сколов предусмотрена специальная металлическая рамка по периметру. Однако с голым кристаллом все равно следует обходиться крайне осторожно и не возлагать на рамку большие надежды.
Рядом с сердцем видеокарты распаяно восемь микросхем памяти типа GDDR5 производства компании Micron.
Куда делся Samsung, ведь мы видели микросхемы этого производителя на MSI Radeon RX 480 Gaming X? Рискну предположить, что здесь опять сэкономили. Если б цена на микросхемы была одинакова, то производитель не менял бы чипы на разных модификациях. Здесь мы наблюдаем упрощение во всем. Логично предположить, что это коснулось и памяти.
Как бы то ни было вместе чипы образуют 256-ти разрядный интерфейс обмена данными, а их совокупный объем достигает 8 Гбайт, из чего можно сделать вывод, что сами микросхемы 8-ми гигабитные.
Подсистема питания выполнена по формуле 4+2+1 (GPU/МЕМ/PLL). Здесь ее разделили на две части. Слева две фазы памяти, справа четыре фазы питания ГП. Понятно, что здесь часть элементов просто не распаяли.
На каждую из четырех фаз, питающих графический процессор, приходится по одной транзисторной сборке UbiQ Semiconductor M3816N. Рядом с каждой такой микросхемой распаяно по одному драйверу International Rectifier CHL8510. В этом отличий от MSI Radeon RX 480 Gaming X нет.
В качестве основного ШИМ-контроллера используется микросхема International Rectifier IR3567B, которая способна обеспечить 6+2 фазы.
В левой части карты расположены две фазы памяти. Здесь также используются транзисторные сборки UbiQ Semiconductor M3816N.
На каждую фазу приходится по одной супер ферритовой катушке. Кроме того, здесь используются твердотельные конденсаторы.
Дополнительное питание подается на видеокарту через единственный разъем 8-pin PCI-e.
На задней панели находятся следующие видеовыходы.
Аналоговых видеовыходов нет совсем, и теперь мониторы с интерфейсом D-Sub нельзя подключить даже через переходник.
Тестирование видеокарты MSI Radeon RX 470 Gaming X 8G проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в БП, при тестировании уровня шума отключались. Боковая стенка корпуса была открыта. Тестирование видеокарт всегда проводится на заводском термоинтерфейсе, и на этот раз исключения не произошло. Температура в помещении находилась на уровне 23°C, а шум составлял 27.6 дБ.
Ранее мы уже познакомились с новой утилитой MSI Gaming APP, поэтому сильно внимание на ней заострять не будем, а сразу посмотрим, какие частоты зашиты в видеокарту в трех различных режимах работы.
По умолчанию установлен режим Gaming.
Далее следует OC.
И наконец - Silent.
Тестирование устройства проводилось в режиме Gaming, поскольку он установлен изначально. Чтобы посмотреть на работу кулера, я не стал делать новое видео, поскольку алгоритм работы вентиляторов такой же, как у MSI Radeon RX 480 Gaming X.
Здесь видно, что вентиляторы при включении устройства не останавливаются как на картах с ГП Nvidia. У данной модели наблюдалась аналогичная особенность. Пока не загрузится система с драйверами, они не перестают крутиться.
Переходим к тестированию. Процессор снова разогнан до 4.8 ГГц, чтобы можно было корректно сравнивать полученные результаты с рассмотренными ранее видеокартами.
В режиме простоя частоты графического процессора и памяти падают до минимальных значений, а вентиляторы полностью останавливаются и начинают свою активную деятельность где-то с 60°C.
Теперь перейдем к обычному тестированию модели и начнем с режима тяжелой нагрузки. Для этого запускаем обновленный MSI Komustor.
Нужно подождать подольше, пока карта как следует прогреется, и уже потом смотреть на полученные результаты. Если на карте MSI Radeon RX 480 Gaming X частота всячески колебалась и опускалась ниже заявленной, то здесь все стабильно.
Температура и шум находятся на уровне MSI Radeon RX 480 Gaming X. О чем это говорит? О схожем алгоритме работы вентилятора. Это значит, что при том же процентном соотношении мы получаем аналогичное количество оборотов. Процессор здесь может и холодней, но и кулер проще. Поэтому все сбалансировалось на том же уровне.
Теперь пора переходить к тестовому приложению Unigine Heaven 4.0.
Здесь никаких неожиданностей, стало прохладней и существенно тише. Я решил немного поэкспериментировать и погонять карту в еще двух режимах, чтобы понять различие в производительности между ними.
Мы уже посмотрели на Gaming Mode. Теперь OC Mode.
И Silent Mode.
Понятно, что разница есть, но она настолько мала, что о ней лучше вовсе не говорить. Поэтому есть смысл оставить OC Mode и продолжить дальше.
Как и в предыдущем тестировании, теперь предустановку Extreme немного поменяем и попробуем снизить сглаживание до 2х, а разрешение увеличить до 2560 х 1440.
Температура в этом тесте, как и при тестировании MSI Radeon RX 480 Gaming X, немного возросла. Что касается производительности, мы видим, что в подобном приложении даже режим 2.5K просто не играбелен. О разрешении 4К говорить бессмысленно.
Пора переходить к разгону. В прошлый раз, при тестировании MSI Radeon RX 480 Gaming X получилось очень неплохо. 1450 МГц по ядру – результат средний. Будем надеяться, что и на этот раз нам повезет. Огорчу сразу – не повезло. Фортуна отвернулась, разгона нет вообще. Только 1300 МГц.
То ли это ограничение, то ли защита – сложно сказать, но я сильно сомневаюсь, что две не распаянные фазы могли так повлиять на ситуацию. Скорее всего, речь идет о комплексе каких-то мер.
В прошлый раз я возмущался тем, что карта крутила вентиляторы под 100%, грела процессор до 75°C, но продолжала работать. Тогда я написал: «Здесь, на мой взгляд, с маркетинговой точки зрения было бы лучше, если б она зависла, и я провалил тест, но не стоял бы этот свист от системы охлаждения».
Производитель, похоже, услышал меня. И теперь в игровых тестах карта тихая, но не разгоняется. Запускаем Unigine Heaven 4.0.
Теперь мы видим, что система охлаждения отлично справляется и карта получается достаточно тихой. Запустим теперь все то же самое, но в 2560 х 1440.
Здесь ситуация практически не меняется.
Остается лишь привести график зависимости температуры от скорости вращения вентилятора.
Разница в цене между MSI Radeon RX 480 Gaming X и MSI Radeon RX 470 Gaming X составляет приблизительно 3 000 рублей, если рассматривать версии с одинаковым объемом памяти. Стоит ли переплачивать? На этот вопрос можно ответить самостоятельно, но лично я для себя решил, что не стоит, ведь отличие в производительности не так заметно. Кроме того, в случае тестового образца не порадовал и разгон, но здесь надо помнить, что оверклокинг это всегда лотерея, поскольку многое зависит от конкретного экземпляра. Вдобавок покупатель младшей модели получает те же функции и технологии, но за меньшие деньги.
Еще один важный вопрос, который волнует многих: что лучше при одинаковой стоимости – Radeon RX 480 4 Гбайт или Radeon RX 470 8 Гбайт? Опять же, все зависит от конкретной ситуации, но я бы предпочел второй вариант. Четыре гигабайта видеопамяти сейчас – это практически необходимая норма. Легко может случиться так, что завтра их станет мало, поскольку какая-то игра затребует 4.5 Гбайт. Отличие в производительности между графическими процессорами, используемыми в Radeon RX 480 и Radeon RX 470, можно отчасти компенсировать разгоном последнего, а вот микросхем памяти уже не добавишь.
Что касается самой видеокарты MSI, ставшей героем обзора, то исполнение традиционно хорошее. Жаль, что модель немного упростили, не распаяв часть элементов, и это может отразиться на разгоне. С другой стороны, такой шаг был необходим для того, чтобы снизить стоимость продукта. Ведь по соотношению цена/качество/производительность MSI Radeon RX 470 Gaming X 8G находится в списке лидеров среднего ценового сегмента.
Среди конкурирующих решений за те же деньги можно подыскать разве что GeForce GTX 1060 c 3 Гбайт видеопамяти на борту, а здесь производительность в разрешении Full HD находится на том же уровне, но зато видеопамяти уже восемь гигабайт. Да и развитие технологий AMD FreeSync, API DX12 и Vulkan позволяет с надеждой смотреть в будущее.
