Компанию MSI отдельно представлять нет нужды – это крупный производитель компьютерных компонентов и периферии, который входит в пятерку сильнейших. При этом его разработчики не почивают на лаврах, а продолжают бороться за покупателей, предлагая решения, пользующиеся большим спросом.
В недавнем прошлом компания взяла курс на расширение своего влияния путем выпуска не только производительных, но и массовых, доступных моделей. О них пойдет речь в следующем материале, а пока взглянем на новинку – представителя линейки MSI Gaming X на базе GeForce GTX 1050 Ti.
Благодаря нашему партнеру – компании Регард, мы рассмотрим видеокарту MSI GeForce GTX 1050 Ti Gaming X 4G, которая получила все особенности и достоинства своей серии. А это не только внешний вид и дизайн, но и переработанные печатная плата и подсистема питания. Что же делает такая модель в бюджетном сегменте? Правильно, старается быть лучшей.
Полное название: MSI GeForce GTX 1050 Ti Gaming X 4G, код производителя: GeForce GTX 1050 TI Gaming X 4G.
Видеокарта поставляется в фирменной и яркой упаковке с обилием красного цвета. Разработчики в лучших традициях поместили изображение модели на заднем плане, чтобы потенциальный покупатель мог познакомиться с новинкой поближе.
Помимо MSI GeForce GTX 1050 Ti Gaming X 4G отмечены наименование модели видеокарты, система охлаждения Twin Frozr шестого поколения, объем видеопамяти равный 4 Гбайт и поддержку DirectX 12.
На обратной стороне информация разделена на удобные секции, упорядочена и упрощает навигацию.
В качестве основных достоинств компания MSI решила отметить полноценную RGB подсветку, эффективную и хорошо себя зарекомендовавшую систему охлаждения Twin Frozr VI, утилиту Gaming APP, которая позволяет управлять видеокартой и ее основными функциями. Помимо основных поддерживаемых технологий, разработчики приводят характеристики MSI GeForce GTX 1050 Ti Gaming X 4G и минимальные системные требования: блок питания мощностью от 300 Вт с одним шестиконтактным разъемом питания.
Новинка находится в антистатическом пакете внутри мягкого материала в черной коробке из плотного картона. Данные действия уберегают MSI GeForce GTX 1050 Ti Gaming X 4G при длительной транспортировке от многих факторов.
В отдельной упаковке-конверте размещается весь комплект поставки, который включает:
Видеокарта MSI GeForce GTX 1050 Ti Gaming X 4G своим дизайном напоминает модели старших графических ускорителей, однако, разработчики подготовили сюрприз. Кожух системы охлаждения имеет схожие черты и выполнен из двух вставок черного и красного цветов, гармонично пересекающихся между собой.
Внешний вид видеокарты после извлечения из упаковки подчеркивается защитными яркими колпачками.

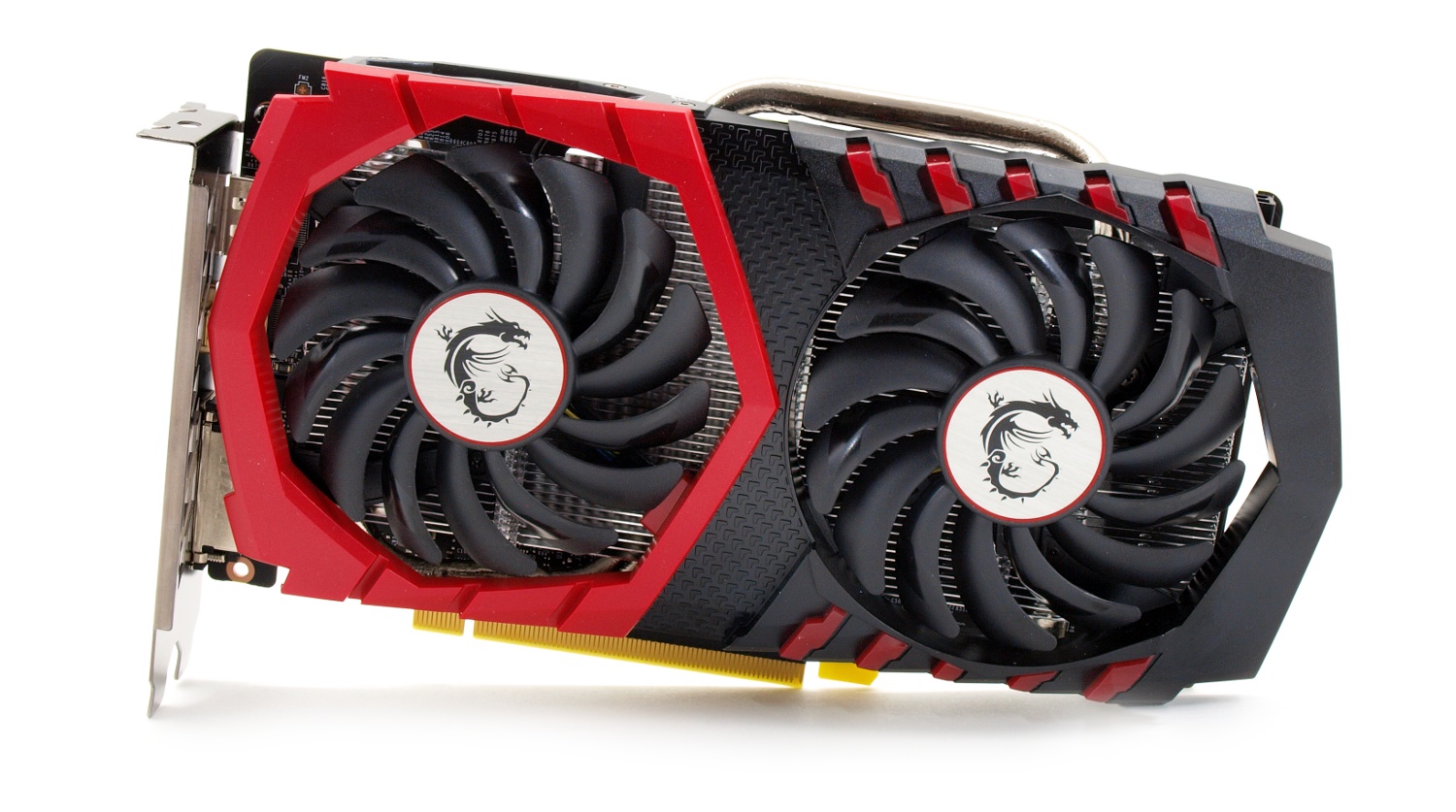

MSI GeForce GTX 1050 Ti Gaming X 4G выполнена в более компактном факторе, она меньше и выглядит как мини-версия MSI GeForce GTX 1060 Gaming X.
Кулер получил два вентилятора диаметром 87 мм с одиннадцатью лопастями. На роторах нанесены фирменные наклейки с драконом. В верхней части предательски выступает тепловая трубка.
Пластиковый кожух открывает боковые стороны MSI GeForce GTX 1050 Ti Gaming X 4G и позволяет оценить печатную плату и основной радиатор. Охладитель получил простую конструкцию. Здесь же размещена подсветка логотипа и надписи MSI.

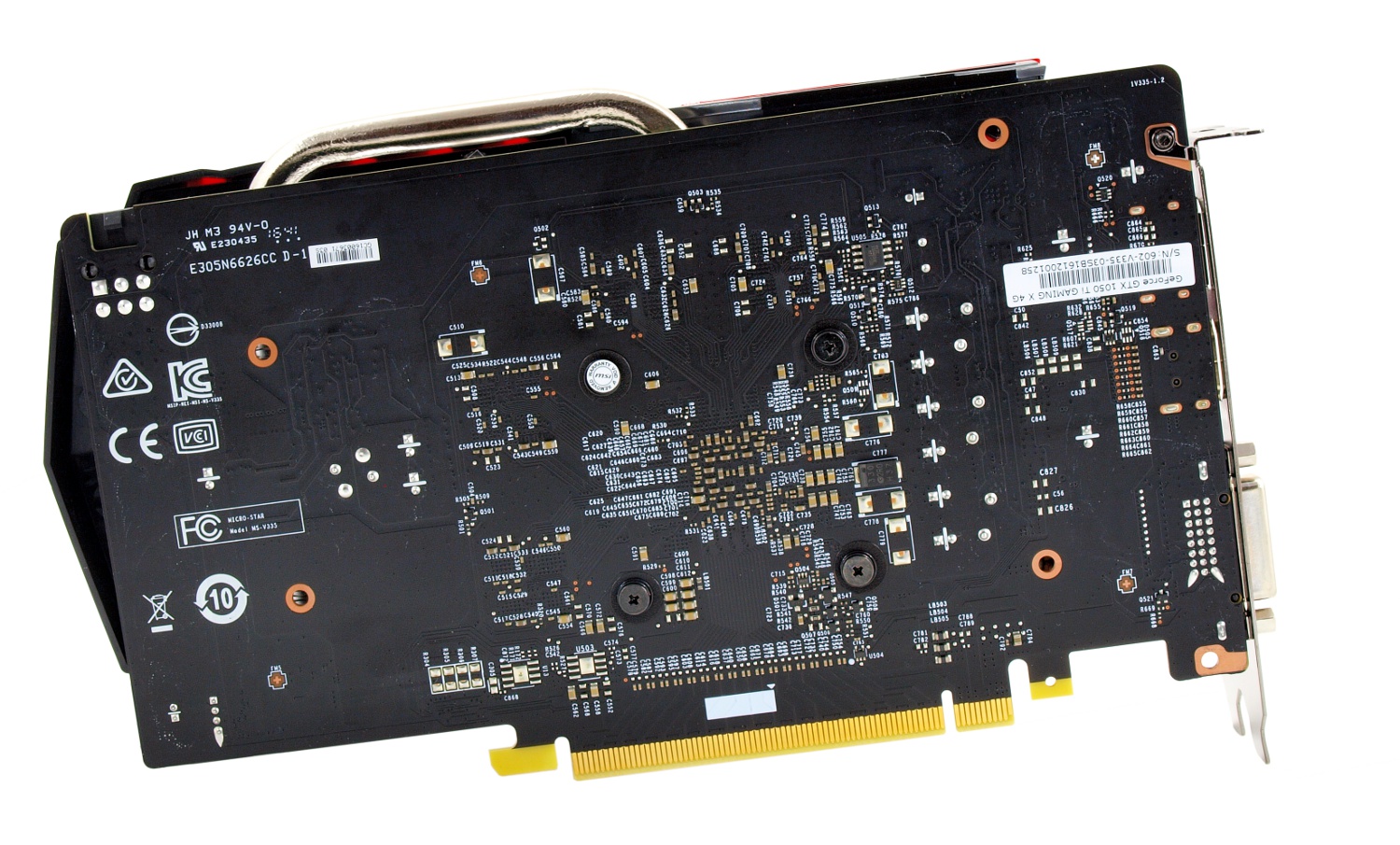

Обратная сторона новинки полностью открыта для изучения PCB. Для более экономичной и прохладной версии GeForce GTX 1050 Ti разработчики отказались от «бэкплейта», который бы только сказался на ее конечной стоимости. К тому же модуль получилась очень легкой, всего 527 г, и элемент жесткости ей не к чему.
Отметим пломбу на одном из винтиков, повреждение которого отрицательно сказывается на гарантии. Это станет причиной дальнейших действий.
MSI GeForce GTX 1050 Ti Gaming X 4G получила следующие видеовыходы:
Поддерживаются следующие разрешения:
Энергопотребление MSI GeForce GTX 1050 Ti Gaming X 4G оценено в 75 Вт, что позволит модели обходиться только слотом PCI Express x16 3.0.

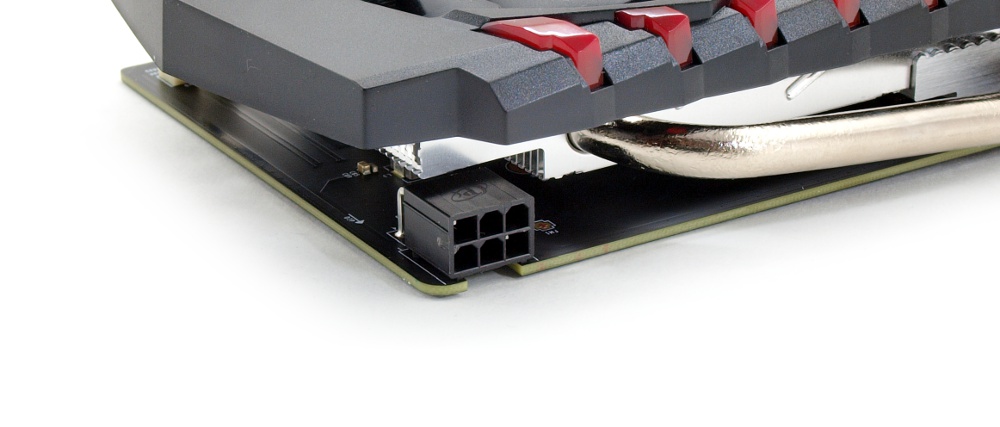

Однако разработчики решили немного перестраховаться для тех случаев, если пользователь захочет новинку немного разогнать. С этой целью предусмотрен один шестиконтактный разъем дополнительного питания, отодвигающий TDP до колоссальных 150 Вт.
И чтобы без обмана, сравним MSI GeForce GTX 1060 Gaming X и героя обзора. Старшая модель имеет длину и ширину 277 мм и 140 мм, а новинка – 229 мм и 131 мм. Разработчики переработали многие элементы для достижения подобных результатов.
MSI GeForce GTX 1050 Ti Gaming X 4G построена на оригинальной печатной плате черного цвета. Использована качественная элементная база, в том числе твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP. Часть PCB остается незадействованной, что позволяет ожидать в будущем выпуска более компактной версии.
Подсистема питания не тронута и функционирует по эталонной схеме «3+1», где три фазы отведены под графический процессор и одна – видеопамять. За управление отвечает микросхема uPI Semiconductor Corp uP9509P.
Сердцем героя обзора стал графический процессор GP107-400-A1, произведенный по 16 нм техпроцессу. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.
Видеокарта оснащается четырьмя гигабайтами видеопамяти, которые набраны четырьмя микросхемами производства Samsung. Тактовая частота микросхем памяти составляет 1752 МГц (эффективная частота – 7008 МГц).
MSI GeForce GTX 1050 Ti Gaming X 4G получила одну из версий кулера Twin Frozr VI: все достоинства и особенности модель переняла и на свой счет.
Для изучения конструкции СО необходимо сначала снять кожух, который крепится четырьмя винтиками.
Охладитель представляет собой односекционный радиатор, набранный 42 алюминиевыми продольными пластинами, и пронизанными одной тепловой трубкой диаметром 8 мм. Все соединения аккуратно пропаны. Дальнейшее изучение кулера будет только внешним из-за отсутствия разрешения на повреждение пломбы.
Ребра получили множественные выемки, которые в компании назвали рефлекторами, основная задача повысить полезную площадь радиатора.
Вентиляторы построены по концепции Torx 2.0 Fan, они получили улучшенную конструкцию, форму лопастей, что по заверению разработчиков повышает их эффективность и понижает уровень шума на 22% в сравнении с обычными вертушками. Диаметр их составляет 87 мм.
Перед нами модель PLD09210S12HH производства Power Logic. Скорость вращения составляет 0 – 3100 об/мин, очень тихими они являются до 1400 об/мин, тихими – до 1800 об/мин.
Подсистема питания видеокарты насчитывает три фазы, и при энергопотреблении до 75 Вт они чувствуют себя вполне комфортно. Отдельного радиатора не предусмотрено, но разработчики оставили достаточно места для обдува их потоками воздуха. В разделе, посвященном температурам, вы заметите, что этого достаточно.
Тестирование видеокарты MSI GeForce GTX 1050 Ti Gaming X 4G проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Видеокарта GeForce GTX 1050 Ti Gaming X 4G и без разгона? Это было бы фантастикой. Частота ядра повышена с 1290 МГц до 1354 МГц, в режиме Boost – с 1392 МГц до 1468 МГц при напряжении 1.05 В. Частота памяти не тронута и составляет 1752 МГц.
В режиме простоя вентиляторы останавливаются. Точкой их активации является температура 63°C. Были получены следующие результаты:
В качестве испытательного полигона на первом этапе использован тест Heaven Benchmark 4.0. Модель MSI GeForce GTX 1050 Ti Gaming X 4G демонстрирует потрясающие показатели! С первых секунд она разгоняется до 1810 МГц и продолжает удерживать данную частоту.
Температура графического процессора едва достигла 63°C, как включились вентиляторы и охладили его до 60°C. В таком режиме новинка и работает. Система охлаждения функционирует при 750-800 об/мин, а уровень шума очень низок. Температура зоны VRM составляет 79-80°C.
На очереди пятнадцать прогонов 3DMark Fire Strike в «тесте устойчивости», которые, как показала, практика, оказались превосходной нагрузкой на видеокарты.
Были получены 63°C и 82°C при 857 об/мин и частоте 1772-1810 МГц.
Продемонстрируем результаты популярных бенчмарков и игр.
3DMark Fire Strike.
3DMark Fire Strike Extreme.
3DMark Fire Strike Ultra.
Crysis 3 – уровень «Добро пожаловать в джунгли».
Ведьмак 3: Дикая охота – уровень «Первые ростки зла».
А теперь займемся самодеятельностью
Посмотрим на записанные в BIOS показатели TDP и лимиты энергопотребления.
Для модели MSI GeForce GTX 1050 Ti Gaming X 4G энергопотребление огранили на отметке 90 Вт, чего хватает с запасом, а при Power Limit выставленном в максимальное положение – 113 Вт. Неужели графический процессор GP107 настолько экономичен?
Несмотря на все снятые лимиты, при разгоне видеокарта упирается в эти ограничения и для достижения более высоких результатов нужно его править. Без особых вмешательств удалось добиться частоты ядра и памяти 1504 МГц и 2202 МГц. Стоит отметить, что ранее разгон памяти ограничивали на отметке 2000 МГц.
В играх и бенчмарках после повышения частот ГП разгоняется до 1987 МГц при напряжении 1.112 В.
Разгон данного экземпляра поднял уровень производительности на 15%.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК термометра.
Результаты исследования потенциала системы охлаждения.
Низкое энергопотребление и неурезанная подсистема питания позволяет системе охлаждения справляться со своей задачей. Единственный совет, который позволит зоне VRM работать еще эффективнее – сделать так, как поступили инженеры из компании XFX, удалившие часть пластин в этой зоне, что не мешало воздушному потоку лучше обдувать силовые транзисторы.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Несмотря на позиционирование, MSI GeForce GTX 1050 Ti Gaming X 4G стала отличным представителем линейки MSI Gaming X, обеспечив хорошую для своего уровня производительность и ожидаемо превосходя прошлую модель GeForce GTX 950. Отметим тихую и эффективную систему охлаждения, оригинальную печатную плату с качественной элементной базой, а также узнаваемый яркий дизайн.
Остается лишь добавить, что по итогам теста MSI GeForce GTX 1050 Ti Gaming X 4G продемонстрировала высокие результаты, каких-либо замечаний к ней не возникло. Благо 4 Гбайт видеопамяти достаточно для решений данного ценового класса, а расширенная трехлетняя гарантия способна стать решающим фактором при выборе.
Не стоит забывать, что, с одной стороны, видеокарты уровня GeForce GTX 1050 (Ti) рассчитаны на геймеров, увлекающихся сетевыми играми вроде Counter-Strike: Global Offensive и Dota 2. А с другой – они позволяют наслаждаться и современными шутерами при средних настройках графики.
