Видеокарту GeForce GTX 1070 не назовешь доступным решением. Несмотря на это, ассортимент представленных на рынке моделей продолжает расширяться, причем производители берутся за любую возможность потеснить оппонентов. Здесь вам и версии с тремя вентиляторами, и модификации со штатной системой жидкостного охлаждения, и рассчитанные на системы mini-ITX компактные варианты, и попытки впечатлить дизайном. Соперников много – цель одна.
Благодаря нашему партнеру – компании Регард, мы рассмотрим очередное творение тайваньских разработчиков на примере видеокарты Gigabyte GeForce GTX 1070 Mini ITX OC. Как следует из названия, она рассчитана на использование в компактных системах, отлично вписываясь в размеры 170 мм. А небольшие габариты и хорошая производительность привлекут внимание любителей моддинга.
Новинка Gigabyte отличается выдержанным черным дизайном и заводским разгоном. К списку достоинств стоит отнести усиленную подсистему питания, что для видеокарт такого класса является редкостью, и производительную систему охлаждения, способную эффективно справляться со своей задачей при комфортном уровне шума.
Приплюсуем расширенную трехлетнюю гарантию, добавим запас прочности для разгона и получаем одну из самых интересных моделей в сегменте «Графические ускорители mini-ITX».
Полное название: GeForce GTX 1070 Mini ITX OC 8G, код производителя: GV-N1070IXOC-8GD.
Видеокарта Gigabyte попадает к пользователю в небольшой коробке, которая с легкостью помещается в рюкзаке и отлично вписывается в концепцию минимализма.
Упаковка украшена в темные тона, разбавленные фирменным изображением компании Gigabyte – кибернетическим глазом. С каждым годом он становится все более механическим и злым. Помимо наименования модели, разработчики отметили поддерживаемые функции и технологии, наличие заводского разгона и применение в системе охлаждения крупного вентилятора90 мм.
На обратной стороне информации больше. Приводится схема системы охлаждения в разрезе, что позволяет оценить ее возможности и конструкцию.
Компактный радиатор с тремя тепловыми трубками и прямым контактом справляется с отводом тепла от графического процессора, причем за активное охлаждение отвечает вентилятор типоразмера 90 мм с модернизированной формой лопастей.
Отметим использование качественной элементной базы и схему подключения мониторов. Кроме того, в нижней секции мелким шрифтом приводится описание требуемого блока питания мощностью не менее 500 Вт с одним восьмиконтактным разъемом.
Все содержимое помещено в крохотную коробку из плотного картона. Ее элементы хорошо зафиксированы, а в центре находится видеокарта в антистатическом пакете.
К комплекту поставки вопросов не возникает из-за его практического отсутствия.
Пользователя ждет лишь руководство по установке и диск с драйверами – все самое необходимое.
Даже беглого осмотра модели Gigabyte хватает, чтобы оценить усилия разработчиков, ушедшие на создание компактной версии GeForce GTX 1070, заключенной в таких маленьких габаритах. Нашлось место и творчеству.
Новинка выполнена в форм-факторе ITX, и первое, что бросается в глаза – небольшой черный кожух системы охлаждения со множеством изломов и парой оранжевых полос. По сложившейся традиции все разъемы закрыты защитными именными колпачками.
Для обеспечения достаточного охлаждения инженерам пришлось прибегнуть к нестандартным решениям, которые заключались в расширении печатной платы в ширину, использовании более массивного радиатора (за счет применения большего числа ребер и компактности элементов), а также вентилятора диаметром 90 мм.
Gigabyte GeForce GTX 1070 Mini ITX OC получила пластиковый кожух, закрывающий кулер по бокам, благодаря которому воздушные потоки перенаправляются на обдув компонентов. Дополнительного места для маневров практически не осталось.
Обратная сторона печатной платы видеокарты отличилась металлической пластиной, которая играет роль радиатора подсистемы питания. Что удивительно, от полноценного «бэкплейта» разработчики отказались.
Переработали инженеры и разъемы видеовыходов. На Gigabyte GeForce GTX 1070 Mini ITX OC использованы четыре интерфейса – пара DVI-D, один HDMI и один DisplayPort.
Поддерживаются следующие разрешения:
А вот аппетиты «малышки» практически не изменились. Для их обеспечения Gigabyte GeForce GTX 1070 Mini ITX OC использует дополнительное питание в виде одного восьмиконтактного разъема, позволяющего поднять уровень TDP до отметки 225 Вт. На практике он заметно ниже и меньше, чем у референсной версии – около 145 Вт.
Несмотря на то, что предусмотрен запас для разгона, стоит принять во внимание габариты основного радиатора, после чего об экстриме со штатной системой охлаждения можно забыть.
И, как вы уже догадались, основное преимущество Gigabyte GeForce GTX 1070 Mini ITX OC заключается в ее размерах. Длина видеокарты составляет 170 мм, ширина – 131 мм, в ПК модель перекроет два слота расширения.
Что ж, по итогам раздела отметим, что ассортимент графических ускорителей формата ITX пополнился еще одной удачной моделью. Остается лишь продемонстрировать ее возможности и доказать состоятельность примененного кулера при высокой производительности, чем мы и займемся.
Для инженеров многих компаний разработка системы охлаждения, способной в тесных рамках эффективно отводить до 150 Вт, является нелегкой задачей. Зачастую это надо сделать не только эффективно, но и тихо, и красиво.
Конструкция системы охлаждения Gigabyte GeForce GTX 1070 Mini ITX OC достаточно заурядная, но продуманная, причем свободное пространство используется полностью. Кулер крепится четырьмя подпружиненными винтами и двумя обычными.
Основной подход разработчиков Gigabyte заметен сразу же – графический процессор соприкасается с тремя тепловыми трубками посредством прямого контакта, а для отвода тепла от микросхем видеопамяти использована дополнительная алюминиевая пластина с зелеными термопрокладками. В качестве интерфейса применена серая паста.
Основание радиатора отлично обработано и подогнано. Тест с металлической линейкой не выявил перекосов и горбиков.
Основной радиатор представляет собой односекционный теплорассеиватель, набранный 39 алюминиевыми ребрами, пронизанными тремя тепловыми трубками U-образной формы. Диаметр последних составляет 8, 6 и 8 мм. Соединения аккуратно пропаяны с каждой стороны.
К кожуху крепится единственный вентилятор типоразмера 90 мм. Диаметр лопастей чуть скромнее и составляет 87 мм. Вертушка оснащена разъемом 4 pin.
Она изготовлена компанией Power Logic, модель PLD09210S12HH, и отметилась сбалансированными параметрами: напряжение 12 В при силе тока 0.40 А.
Вентилятор работает очень тихо вплоть до 1400 об/мин и является тихим до 1900 об/мин. Скорость вращения составляет 0-3400 об/мин.
К охлаждению зоны VRM разработчики подошли кардинально. С лицевой стороны за отвод тепла отвечает напаянная у основного охладителя пластина.
С обратной – небольшая пластина, выступающая в роли плоского радиатора. Решение интересное, хотя неясно, почему оно заменяет полноценный «бэкплейт». Возможно, разработчики не хотели увеличивать видеокарту на несколько миллиметров или же провели внутренние тесты, которые показали определенные результаты.
Забегая вперед, отмечу, что ее отсутствие существенно сказывается на нагреве PCB данного участка. По замерам инфракрасного термометра разница достигает 12°C.
В качестве термоинтерфейса использована та же зеленая прокладка, что и на других компонентах.
Gigabyte GeForce GTX 1070 Mini ITX OC построена на оригинальной печатной плате, сходства с другими моделями не отмечено. Даже в протестированной ранее версии Gigabyte GeForce GTX 1060 Mini ITX OC 3G PCB отличается.
С этой точки зрения инженеры компании Gigabyte получают оценку «Отлично»: вместо того, чтобы мощный и горячий графический процессор устанавливать на простую печатную плату, и после бороться с ее высоким нагревом посредством урезания производительности в BIOS, они выпустили усиленную и улучшенную версию PCB.
Элементная база выполнена по концепции Ultra Durable VGA, которая включает использование качественных конденсаторов, дросселей с ферритовыми сердечниками, полевых транзисторов и двойных медных слоев в плате.
Подсистема питания построена по усиленной схеме «5+1», где пять фаз отводится на графический процессор, одна – на видеопамять.
В качестве ШИМ-контроллера используется микросхема uP9511P, широко применяющаяся в линейке видеокарт GeForce GTX десятой серии.
Сердцем героя обзора стал графический процессор GP104-200-A1, произведенный по 16 нм техпроцессу на 29-й неделе 2016 года. Он включает 1920 шейдеров, 64 блока растеризации и 120 текстурных блоков.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 6NA47 D9TCB.
Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).
Тестирование видеокарты Gigabyte GeForce GTX 1070 Mini ITX OC проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Скромные размеры и не внушающая на первый взгляд доверия система охлаждения не являются препятствием для заводского разгона Gigabyte GeForce GTX 1070 Mini ITX OC.
Новинка получила пусть и небольшой, но разгон ядра с 1506 МГц до 1531 МГц (при активации режима OC Mode в утилите Xtreme Gaming Engine – до 1556 МГц), в режиме Boost – до 1721 МГц, в играх и бенчмарках видеокарта разгоняется до 1911 МГц. Видеопамять функционирует на штатной частоте 2002 МГц.
В режиме простоя вентиляторы останавливаются, а ключевым значением для их старта является отметка 54°C. Были получены следующие результаты:
Старт вентилятора происходит плавно, без резких завываний.
Для разминки оценим возможности Gigabyte GeForce GTX 1070 Mini ITX OC в популярном бенчмарке Heaven Benchmark 4.0 с максимальными настройками графики, который неплохо эмулирует современные видеоигры.
При запуске теста графический процессор работает при значении 1911 МГц, но со временем и по мере нагрева средняя частота опускается до 1810 МГц. Стоит отметить и несколько заниженное напряжение, которое вместо эталонных 1.063 В составляет 0.975 В. Мне неизвестно, является ли это следствием отбора качественных GPU или же свою роль сыграли оптимизации BIOS самих разработчиков.
Показатель TDP достигает своего максимума, что означает ограничение энергопотребления для Gigabyte GeForce GTX 1070 Mini ITX OC по заданному параметру. Это сделано с целью упрощения охлаждения новинки, дабы облегчить кулеру его задачи.
Однако в целом он и так справляется неплохо. Температура графического ядра удерживается на отметке 73°C при скорости вращения 2100 об/мин. Уровень шума чуть выше среднего, но еще комфортного для продолжительной работы. Зона VRM прогрелась до 97°C. Если взять во внимание конструкцию и форм-фактор Gigabyte GeForce GTX 1070 Mini ITX OC, то результаты хорошие, учитывая тот факт, что у нас на тестах были полноразмерные модели, которые справлялись хуже.
На очереди пятнадцать прогонов 3DMark Fire Strike в «тесте устойчивости», которые, как показала практика, оказываются превосходной нагрузкой для современных видеокарт.

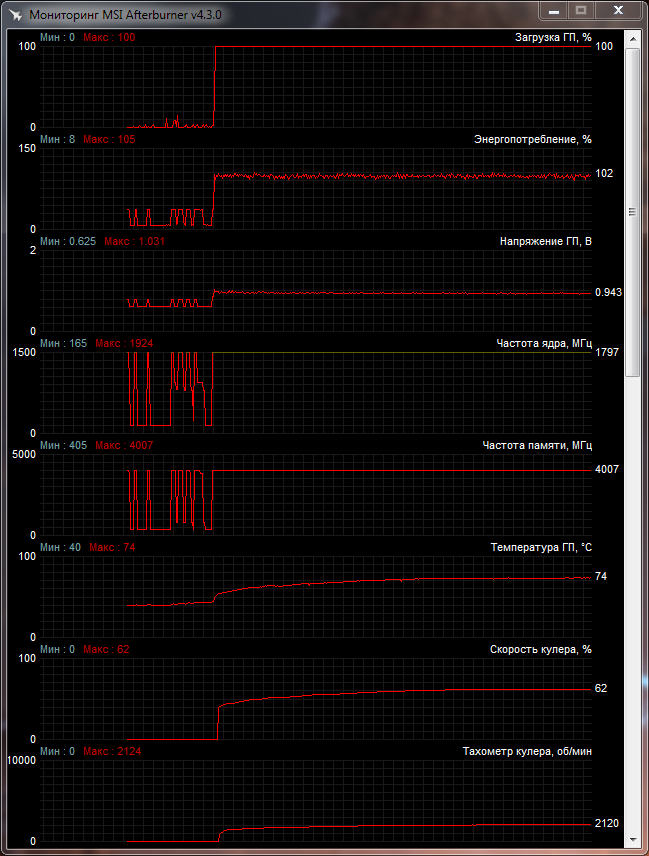

Более серьезный и зацикленный тест продемонстрировал следующие результаты: 74°C при 2120 об/мин и частоте GPU 1797 МГц. Температура VRM составила 98°C.

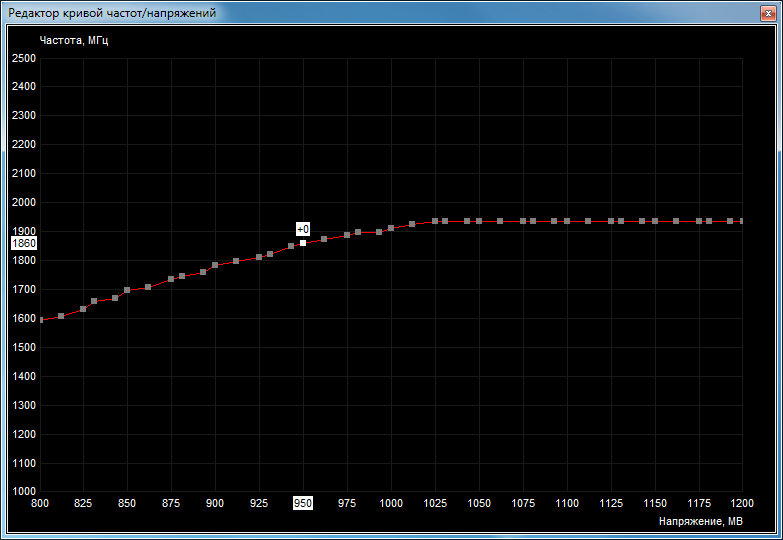

Введем еще одну переменную для обзоров видеокарт серии GeForce – скриншот редактора кривой частот и напряжений.
По результатам исследования модели GeForce GTX десятой серии могут работать ниже рекомендованных значений по напряжению, но среди тех моделей, где оно оптимизировано, версия Gigabyte GeForce GTX 1070 Mini ITX OC попадает мне в руки первой.
Продемонстрируем результаты популярных бенчмарков и игр.

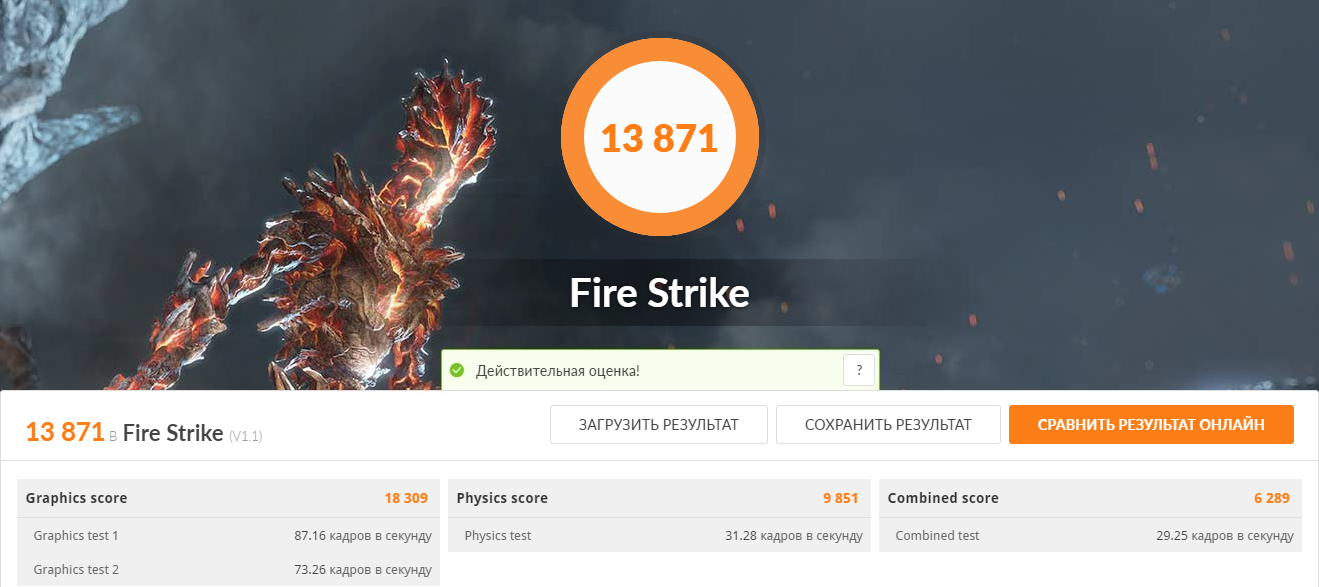

3DMark Fire Strike.

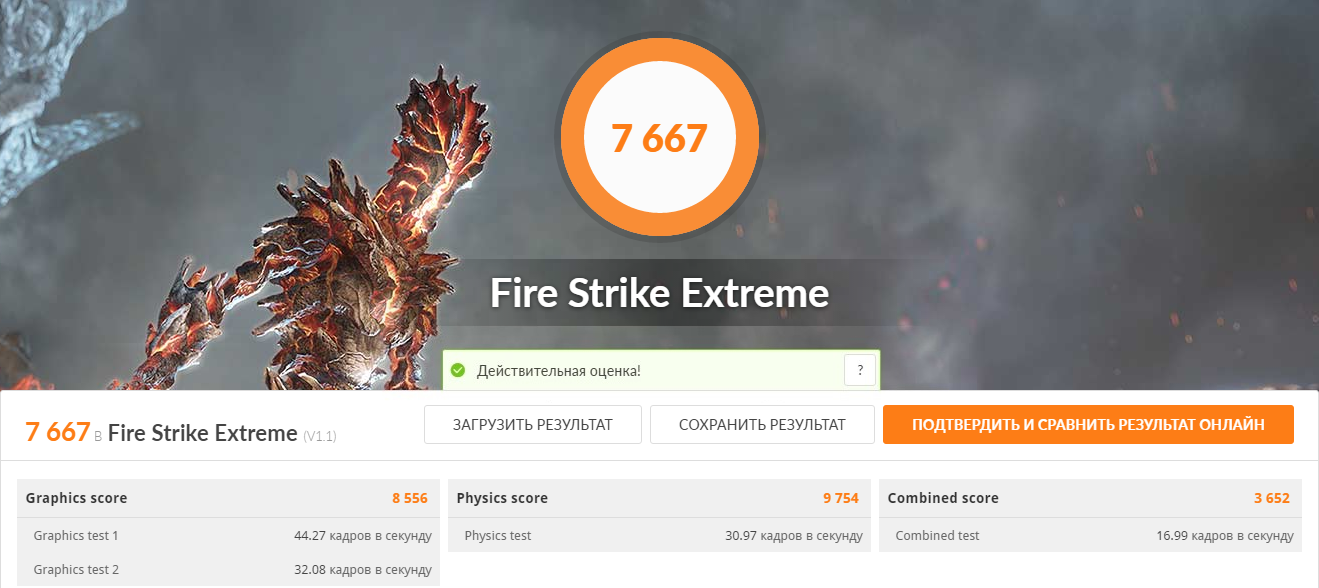

3DMark Fire Strike Extreme.

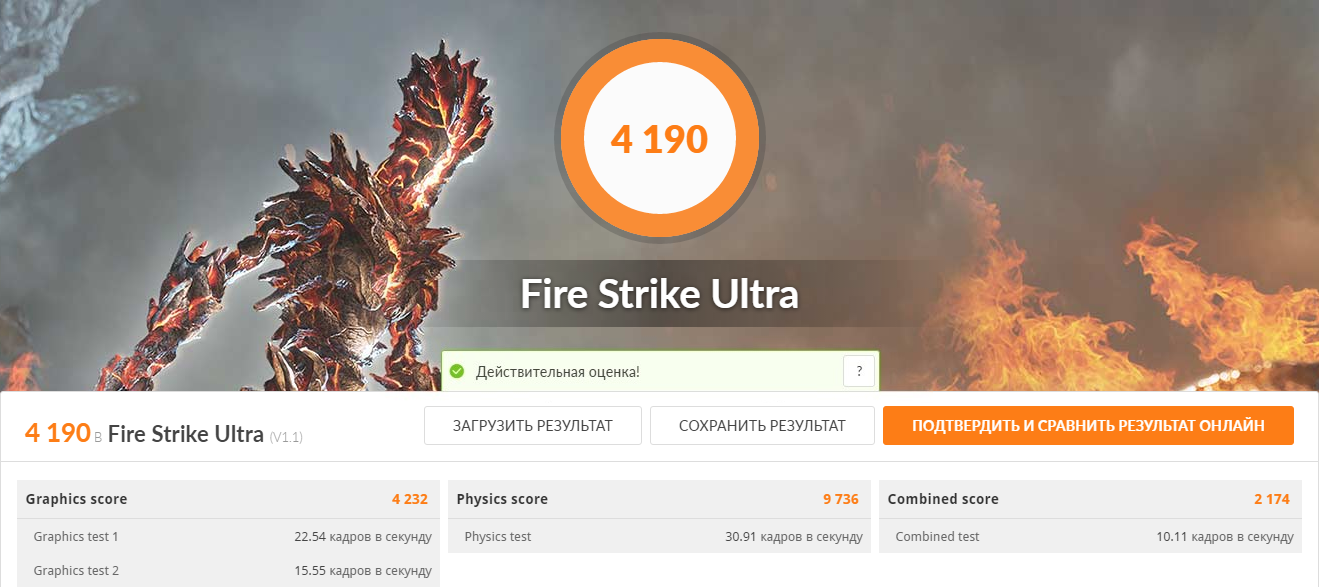

3DMark Fire Strike Ultra.

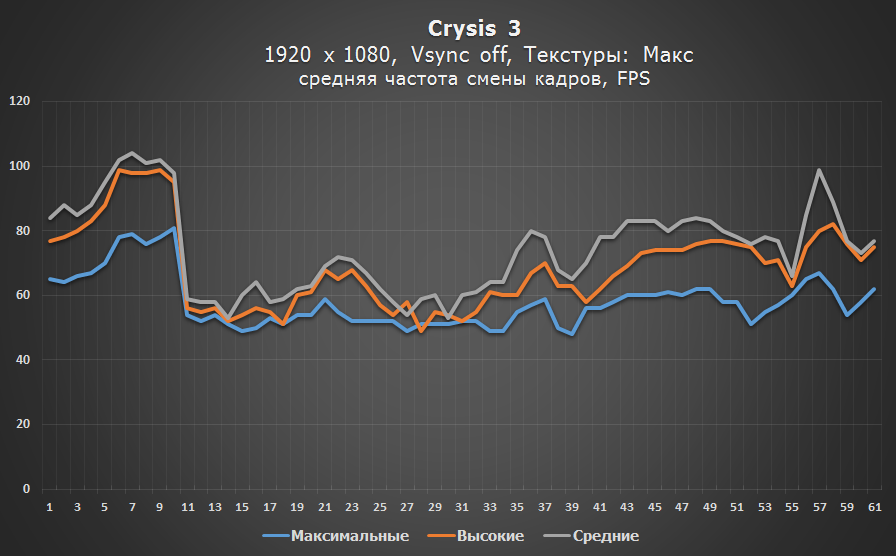

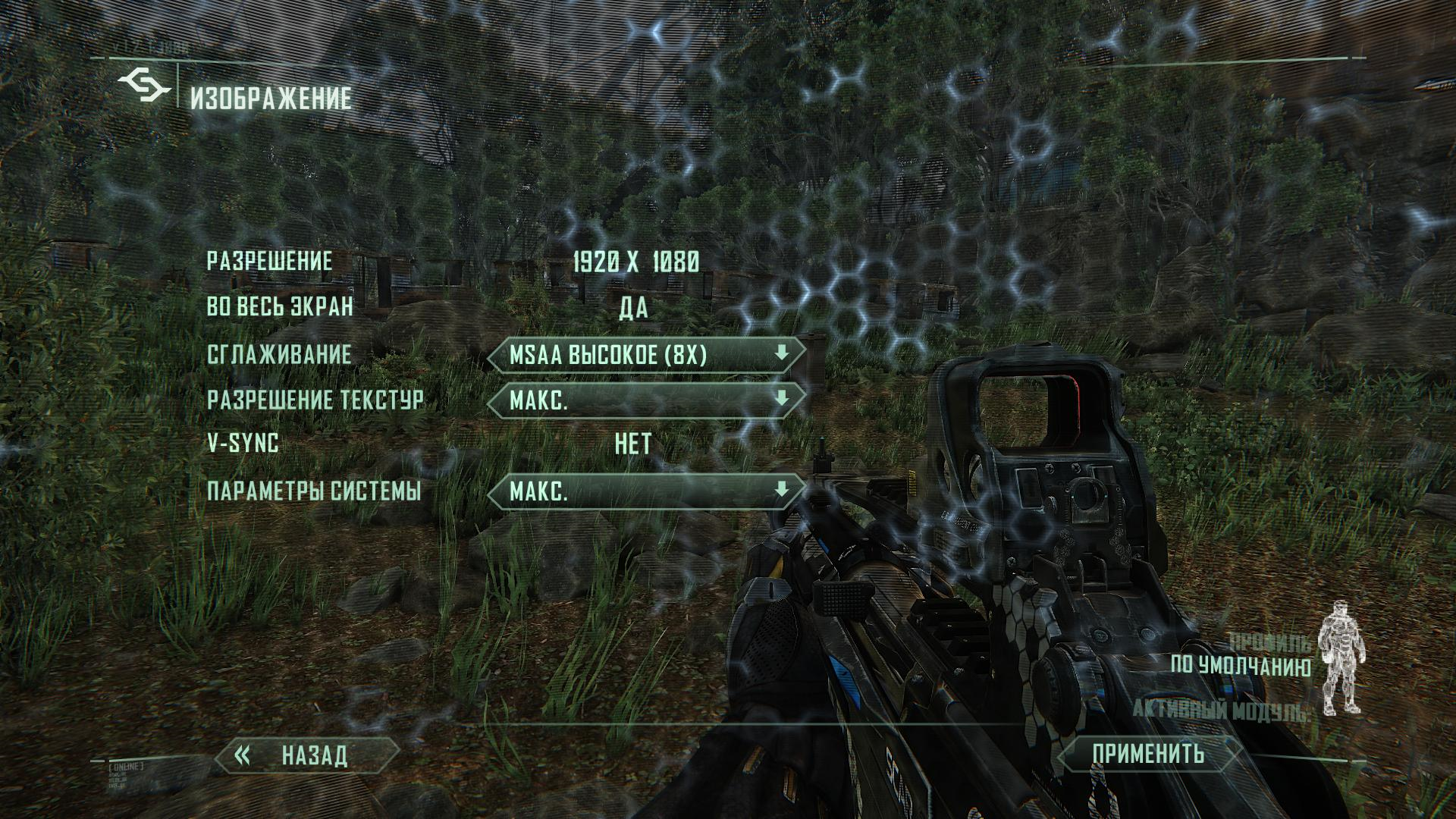

Crysis 3 – уровень «Добро пожаловать в джунгли».
Ведьмак 3: Дикая охота – уровень «Первые ростки зла».
А теперь займемся самодеятельностью
Лимиты по энергопотреблению оказываются и правда немного ниже эталонных – 151 Вт и 170 Вт соответственно. Однако модели Gigabyte GeForce GTX 1070 Mini ITX OC этого запаса хватает для полноценной работы в номинальном режиме. Двигаем ползунок Power Limit до 112% и получаем дополнительные 19 Вт для разгона.
Чтобы не превышать заданные рамки, разгон проходил без повышения напряжения, существенно увеличивающего потребление видеокарт. Процесс оверклокинга в данном случае оказался прост и заключался в увеличении пары параметров:
Это позволяет добиться неплохих результатов, приемлемого уровня шума и нагрева: графического процессора до 73°C и зоны VRM до 97°C.
Конечно же, были проведены меры и по обратному процессу, чтобы сделать Gigabyte GeForce GTX 1070 Mini ITX OC более тихой и холодной.
После снижения Power Limit с 100% до 80% и фиксации кулера при 2000 об/мин, новинка стала менее горячей: температуры графического процессора и подсистемы питания снизились до 62°C и 86°C. И совсем немного потеряли в производительности.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК-термометра.
Результаты исследования потенциала системы охлаждения.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Gigabyte GeForce GTX 1070 Mini ITX OC – прекрасный представитель компактных видеокарт, предназначенных для систем форм-фактора mini-ITX. Новинка предлагает производительность GeForce GTX 1070, небольшие габариты и эффективную систему охлаждения.
По итогам теста отметим, что данная модель порадовала приемлемым уровнем шума и нагрева, благодаря чему способна потягаться с полноразмерными решениями. Инженеры поработали и над печатной платой, и над системой охлаждения – Gigabyte GeForce GTX 1070 Mini ITX OC получила усиленную подсистему питания с сохранением восьмиконтактного разъема и модифицированный кулер во избежание перегрева ключевых зон видеокарты. В сети можно найти примеры снимков термокамеры, демонстрирующие эффективность конструкции штатной СО.
Как следствие, Gigabyte GeForce GTX 1070 Mini ITX OC можно рекомендовать к использованию в компактных компьютерах и производительных медиацентрах. Новинка хорошо справляется со своими задачами, а расширенная трехлетняя гарантия добавляет еще один плюс в ее копилку.
