Лаборатория продолжает исследование сегмента системных плат, предназначенных для платформы Intel Kaby Lake. Вслед за рассмотренными ранее моделями ASUS ROG Maximus IX Formula, ASUS ROG Strix Z270F Gaming, MSI Z270 Gaming M5 и ASRock Fatal1ty Z270 Gaming K6 мы изучим материнскую плату ASUS Prime Z270-A, основанную на чипсете Intel Z270.
Такой наплыв новинок легко объяснить – совсем недавно компания Intel дала зеленый свет процессорам Intel Kaby Lake, и производители материнских плат на волне ажиотажа стремятся снять сливки.
Объектом нашего внимания стала ASUS Prime Z270-A. Данная модель относится к весьма интересной категории продуктов, в которых, с одной стороны, уже есть все необходимое для сборки высокопроизводительной системы и полноценного разгона, но, с другой, еще нет кучи лишних интерфейсов и особенностей, способных серьезно задрать цену.
Удалось ли производителю найти золотую середину, оправдает ли новинка возложенные на нее надежды? Ответы на все поставленные вопросы станут ясны по итогам обзора.
Модель ASUS поставляется в картонной коробке средних размеров. Оформление упаковки выполнено в темных тонах, и, как в случае с недавно протестированной ASUS ROG Strix Z270F Gaming, основную часть лицевой стороны занимает изображение системной платы в полный рост.
На мой взгляд, это оптимальный вид дизайна, уже заранее знаешь, что ждать внутри. Да и на прилавки магазинов можно просто положить коробку, не вытаскивая из нее материнской платы.
С обратной стороны коробки, помимо еще одной традиционной фотографии, перечислены основные технические характеристики, а также несколько фирменных особенностей.
Производитель рассказывает о поддержке RAID на накопителях M.2 PCI-E, поддержке технологии Intel Optane, о качественном встроенном звуке на базе кодека Realtek S1220A, о возможности подключить RGB-светодиодную ленту и о традиционной для продуктов ASUS последних лет технологии 5-Way Optimization.
При открытии коробки взгляду предстает непосредственно сама системная плата, расположенная на отдельном картонном поддоне и завернутая в антистатический пакет:
В нижней части коробки, под картонным поддоном, размещен комплект поставки ASUS Prime Z270-A:
В него входит:
С одной стороны, в комплекте поставки есть вещи, которые радуют – это и качественная заглушка интерфейсной панели, и переходник для удобного подключения корпуса. С другой, не обошлось без замечаний – кабелей SATA всего три, на мой взгляд, экономия не очень разумная.
Размеры ASUS Prime Z270-A – 305 х 244 мм, что соответствует полноразмерному форм-фактору ATX.
При первом взгляде на новинку зацепиться особо не за что: во многом по дизайну она схожа с недавно изученной ASUS ROG Strix Z270F Gaming: расположение большинства элементов и слотов расширения совпадает, преобразователи питания и радиаторы системы охлаждения не вызывают нареканий. Разве что кнопок и переключателей в данном случае добавилось.

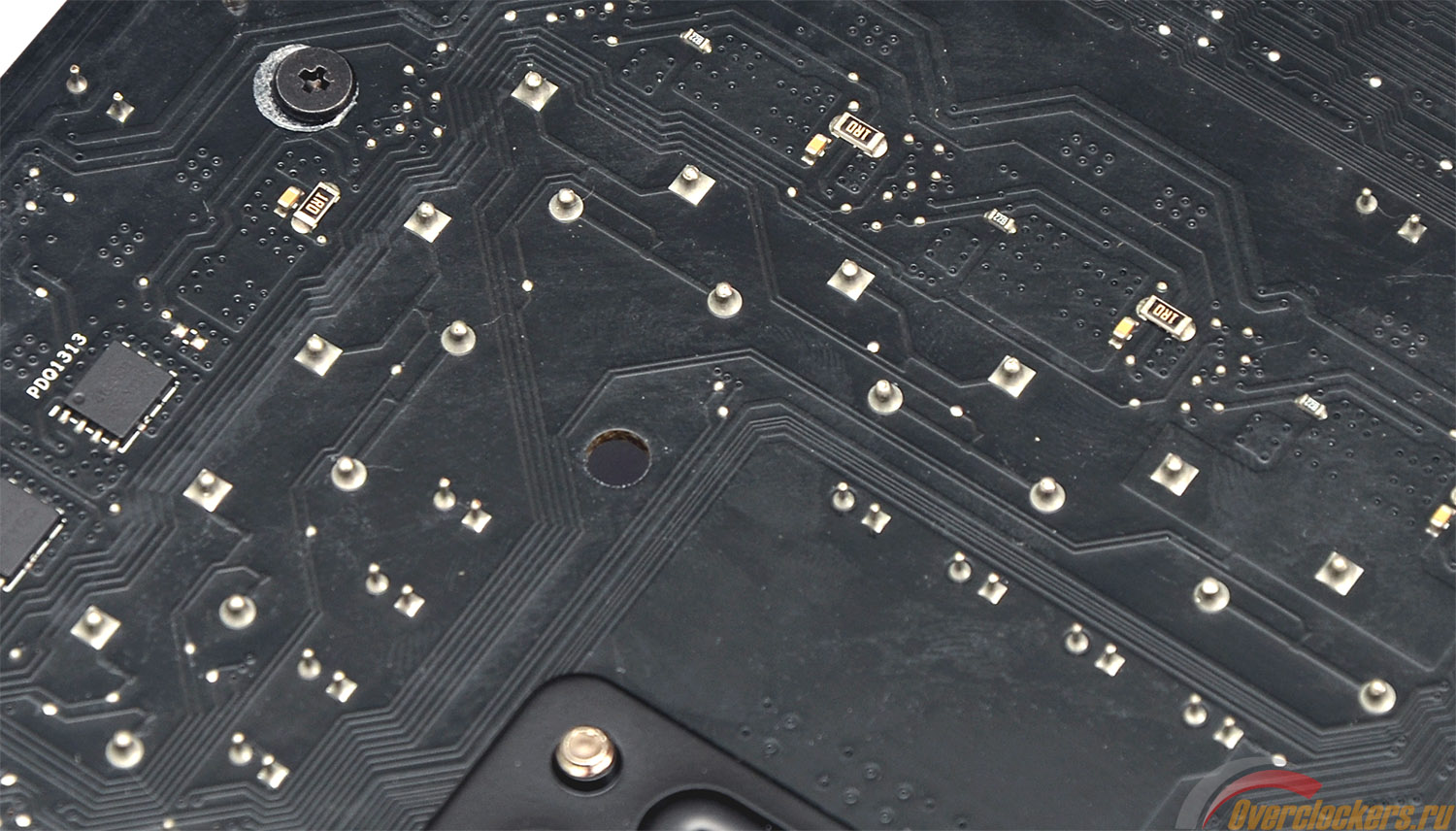

По фотографии обратной стороны печатной платы можно отметить, что для всех трех радиаторов системы охлаждения используется винтовое крепление. Причем это простые винты, без пружин. Здесь же видны винты крепления декоративной рамки, накрывающей интерфейсную панель.
После откручивания винтов с обратной стороны материнской платы эта рамка легко снимается:
Как можно видеть по снимку выше, это обычный кусок пластика, на который возложены сугубо декоративные функции.
Приведем фотографию ASUS Prime Z270-A без декоративной рамки:
На мой взгляд, особой разницы в плане внешнего вида нет, но производителю виднее.
Что касается радиаторов преобразователя питания процессора, то их размер средний, расположены они на достаточном удалении от процессорного разъема, чтобы не создавать каких-либо проблем совместимости с различными системами охлаждения:
Пространство вокруг процессорного разъема предельно свободно.
Примерка «Серебряной стрелы» показала, что кулер пересекает верхний слот расширения (коим является PCI-E X1), в то время как для установки графического адаптера и модулей оперативной памяти проблем не возникает.
Под память стандарта DDR4 распаяно четыре слота, которые оборудованы защелками только сверху:
С учетом того, что графический порт расположен на высоте второго слота расширения и с разъемами оперативной памяти по высоте не пересекается – можно было использовать и слоты с защелками с обеих сторон.
Производителем заявлены следующие режимы работы DDR4: 2133 / 2400 / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) / 3300 (разгон) / 3333 (разгон) / 3400 (разгон) / 3466 (разгон) / 3600 (разгон) / 3733 (разгон) / 3866 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 933, 1066, 1200, 1333, 1400, 1500, 1600, 1700, 1733, 1800, 1866, 1900, 2000, 2100, 2133, 2200 ,2266, 2400 ,2500, 2533, 2600, 2666 ,2700, 2800, 2900, 2933, 3000, 3066, 3200, 3333, 3466, 3600, 3733, 3866, 4000, 4133, 4266 МГц.
Максимальный объем памяти в 64 Гбайта говорит о поддержке модулей памяти объемом 16 Гбайт. Для активации режима Dual Channel необходимо устанавливать планки памяти через один, то есть либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы 2/4, а при использовании одного модуля – установить его во второй слот.

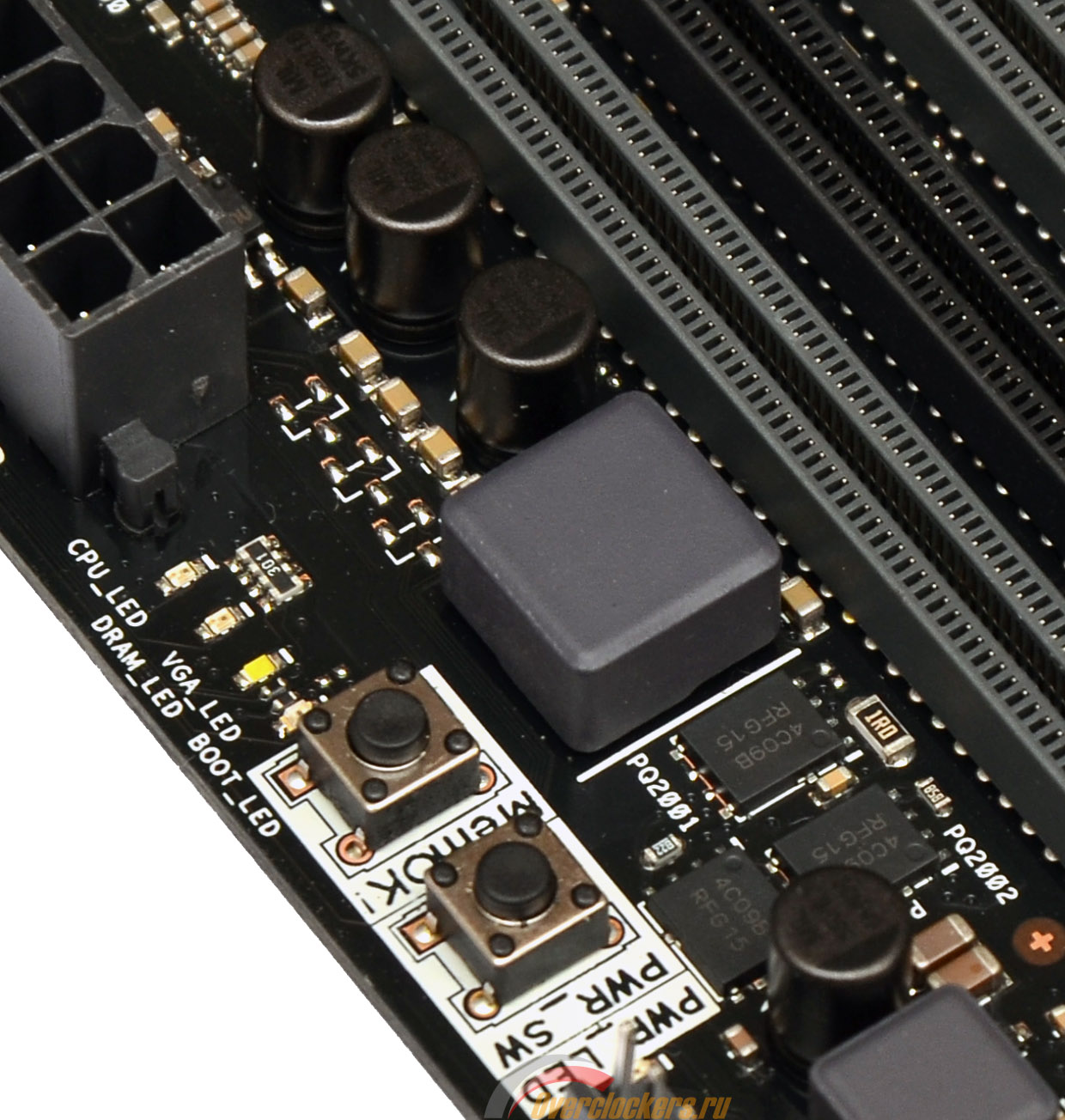

Недалеко от разъемов оперативной памяти нашлось место для пары кнопок:
Одна из них – кнопка включения системы, что может быть полезно при работе с открытым тестовым стендом, вторая же – MemOK!, известная по моделям ASUS еще со времен платформы LGA 1156 и позволяющая в некоторых случаях решить проблемы совместимости материнской платы с модулями оперативной памяти.
Тут же рядом с кнопками размещено несколько светодиодов, которые поочередно загораются при старте системы, что является упрощенной версией самодиагностики. Пусть она и не заменяет индикатор POST-кодов, но способна дать базовую информацию о том, что не так.
Кроме кнопок старта системы и MemOK!, по сравнению с недавно протестированной ASUS ROG Strix Z270F Gaming, у версии ASUS Prime Z270-A добавился и переключатель EZ XMP:
Данный переключатель отвечает за возможность активации профиля памяти XMP без необходимости изменять настройки BIOS.
Материнская плата относится к перечню продуктов с поддержкой Pro Clock, то есть для расширения возможностей разгона базовой частоты оснащена дополнительным тактовым генератором:
Можно рассчитывать как минимум на неплохие результаты разгона базовой частоты.
Конфигурация слотов расширения:
Разъемы сверху вниз:
Подобная конфигурация весьма грамотна, и в таком виде используется на многих материнских платах, включая продукцию других производителей.
Верхним/первым слотом расширения является PCI-E X1, а графический порт расположен на высоте второго слота расширения, что позволяет не беспокоиться о совместимости системной платы с крупными процессорными системами охлаждения. Второй графический порт размещен на достаточном удалении от первого, позволяя собрать мультиграфическую систему из «горячих» видеокарт.
Два первых полноразмерных порта PCI-E берут свое начало от процессора и могут работать по формулам 16+0 и 8+8. Для деления шестнадцати процессорных линий PCI-Express на два слота используется четыре микросхемы-свитча ASMedia ASM1480:
Третий полноразмерный слот берет свое начало от набора системной логики Intel Z270.
Как и у ASUS ROG Strix Z270F Gaming, основные графические порты усилены металлическими вставками:
Такое усиление – это особенность большинства новинок ASUS на базе Intel Z270. С учетом того, что монструозные графические ускорители не теряют популярности, данное новшество лишним не станет.
Порты SATA расположились у правого края материнской платы:
Всего в распоряжении ASUS Prime Z270-A шесть портов SATA. Все они поддерживают режим работы 6 Гбит/с и реализованы силами набора системной логики Intel Z270, дополнительные контроллеры не применяются.
Согласно инструкции, порт SATA_1 делится ресурсами с разъемом M.2_1 (при использовании SATA Mode), и одновременно может работать либо один интерфейс, либо другой. Присутствует разделение ресурсов между вторым разъемом M.2 и портами SATA 5/6: если M.2 работает в режиме PCI-E X2, то доступны все интерфейсы, если же в режиме PCI-E X4, то порты SATA 5 и SATA 6 будут недоступными.
Сам набор системной логики Intel Z270, а также микросхема ASM1480 (отвечающая за распределение ресурсов между вторым M.2 и портами SATA 5/6) расположены неподалеку от портов SATA:
Один из разъемов M.2. распаян сразу под колодкой с портами SATA:
Данный разъем может работать как в режиме SATA, так и в режиме PCI-Express, поддерживаемый размер накопителей – стандарты 2242/2260/2280/22110.
Второй расположен над верхним графическим портом:
Он способен работать только в режиме PCI-Express, X2 или X4 на выбор пользователя. Поддерживаемый размер накопителей – стандарты 2242/2260/2280.
Колодки для подключения корпусных портов USB расположились в нижней части платы, недалеко от нижнего правого угла:
В сумме материнская плата располагает разъемами для подключения двух выносных портов USB 3.0 и еще шести портов USB 2.0. Как и в случае с портами SATA, все колодки реализованы без применения сторонних контроллеров, силами набора системной логики.
Из дополнительных контроллеров, расширяющих функциональность новинки, можно отметить разве что находящиеся у интерфейсной панели ASMedia ASM2142/ASM1543:
Они отвечают за работу двух портов USB 3.1 (одного Type-A и одного Type-C), размещенных на интерфейсной панели.
Звуковой тракт расположился в левом нижнем углу материнской платы:
Здесь применен кодек Realtek S1220A, накрытый кожухом с надписью Crystal Sound. Отмечу, что по сравнению с ASUS ROG Strix Z270F Gaming звук более простой: и конденсаторов поменьше, и микросхем усилителя для наушников нет. Видимо, сделано для того, чтобы у пользователей была мотивация покупать более дорогие продукты.
В качестве сетевого контроллера используется Intel I219-V.
Традиционно для ASUS (по крайней мере, для топовых материнских плат), разъем LAN не лишен защиты:
Если опираться на описание производителя, то такая защита может защитить материнскую плату от скачков напряжения или ударов молний.
В качестве Multi-IO используется микросхема Nuvoton NCT6793D:
На задней панели ASUS Prime Z270-A расположены:
Конфигурация I/O панели повторяет оную у рассмотренной ранее ASUS ROG Strix Z270F Gaming. Очередной раз можно видеть всего пять классических портов USB, чего наверняка многим будет мало.
И опять в левой части интерфейсной панели есть большое количество пространства, где могли б расположиться дополнительные порты, но их тут нет. Ладно еще, когда свободное место пустует под установку вентилятора в случае версий Sabertooth, но здесь?

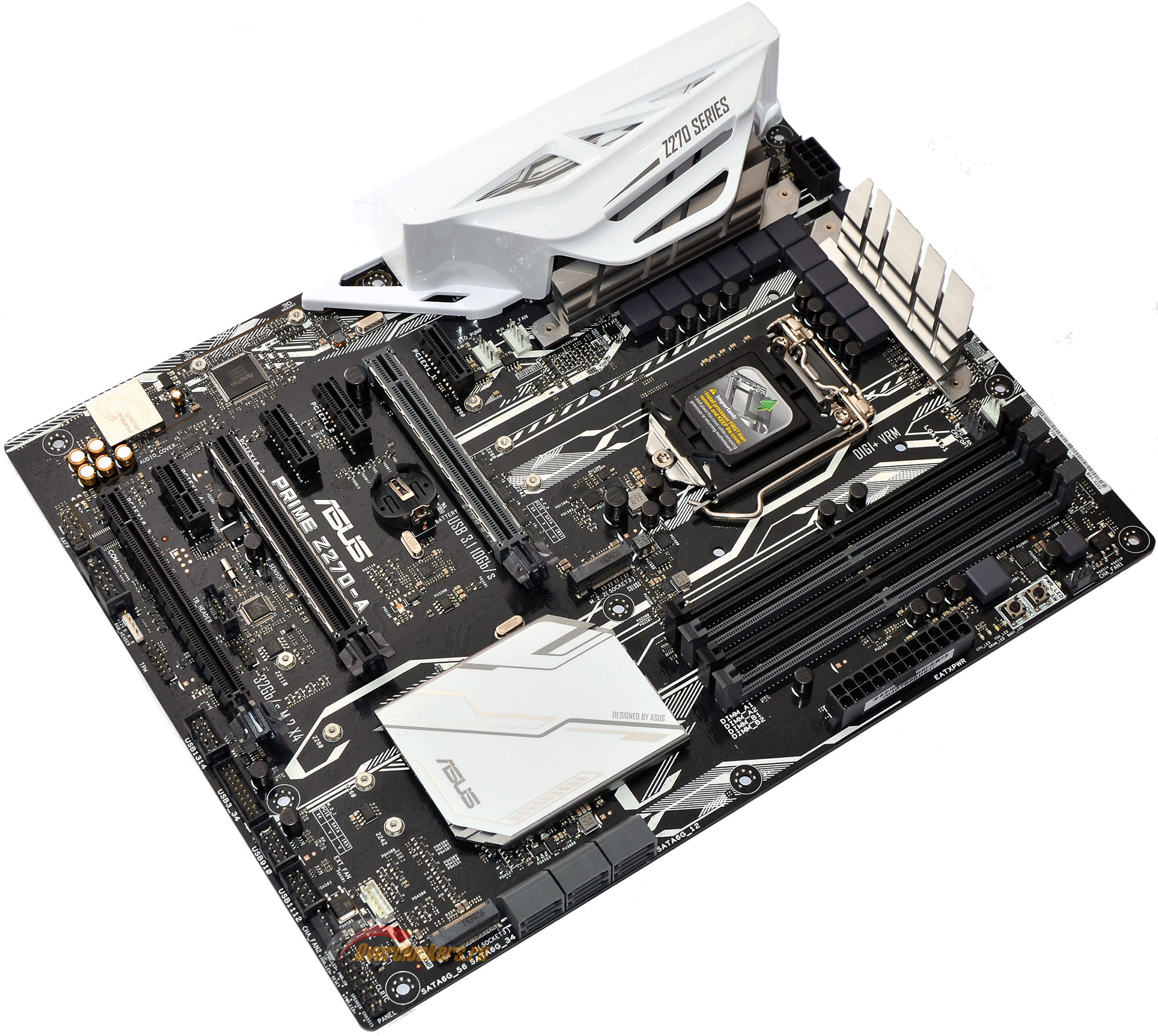

Фотография ASUS Prime Z270-A, позволяющая оценить высоту компонентов:
Расположение элементов материнской платы:

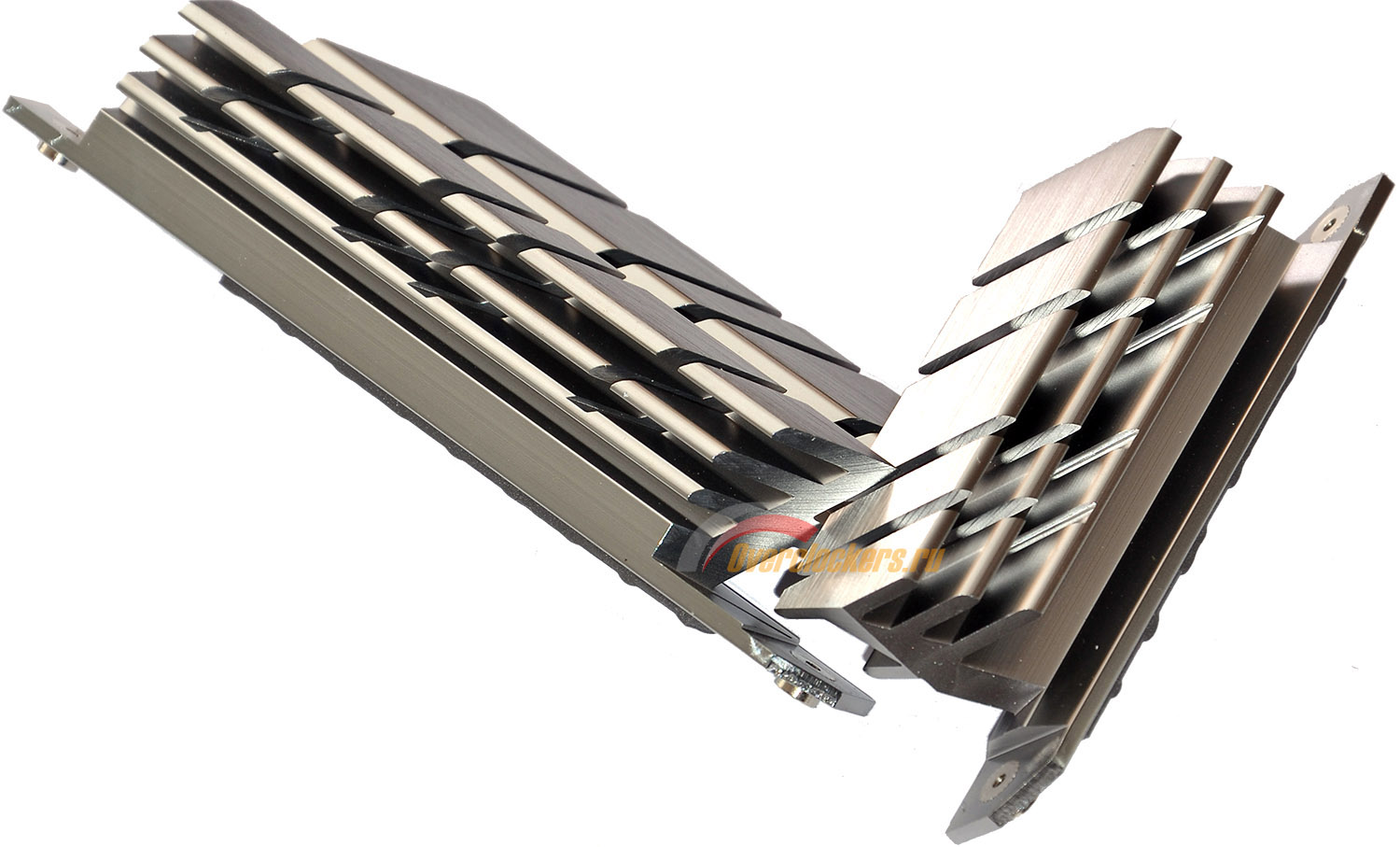

Конструкция СО в данном случае состоит из трех независимых радиаторов. Два ответственны за отвод тепла от преобразователя питания процессора, третий отводит тепло от набора системной логики Intel Z270.
Радиаторы преобразователя питания не назвать крупными по сравнению с ASUS ROG Strix Z270F Gaming, но тут сама форма теплорассеивателя более напоминает радиатор:
Несмотря на не самый большой размер, площадь оребрения тут неплохая, и с отводом тепла проблем возникнуть не должно.

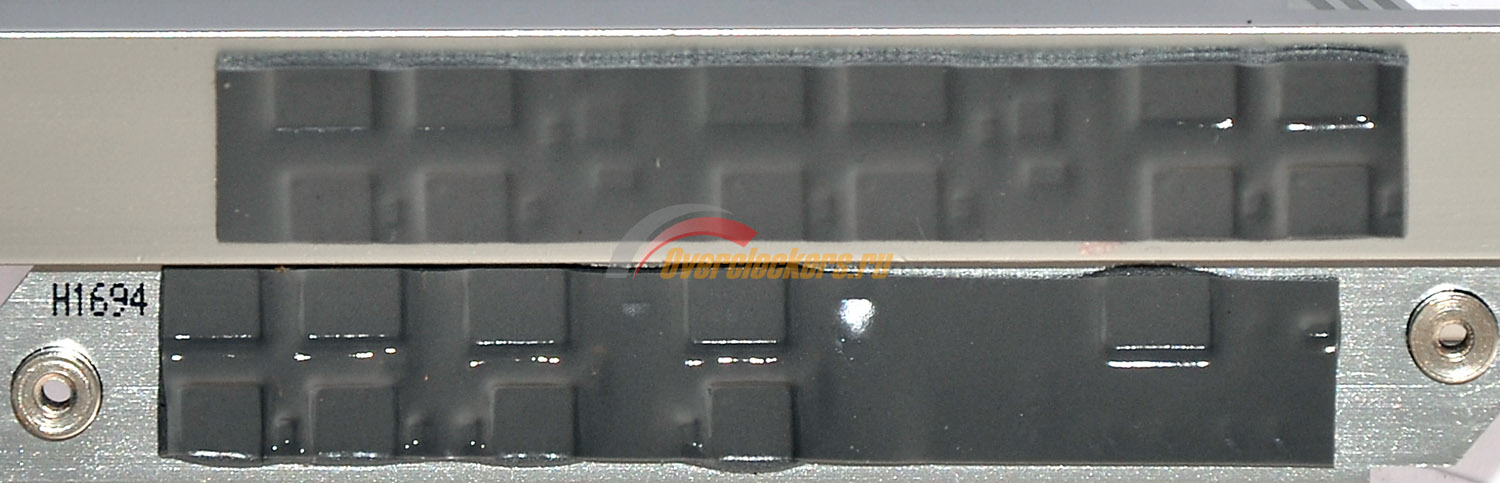

Используется прокладка средней толщины. Проблем с контактом силовых элементов и радиаторов системы охлаждения нет, прижим хороший и равномерный.

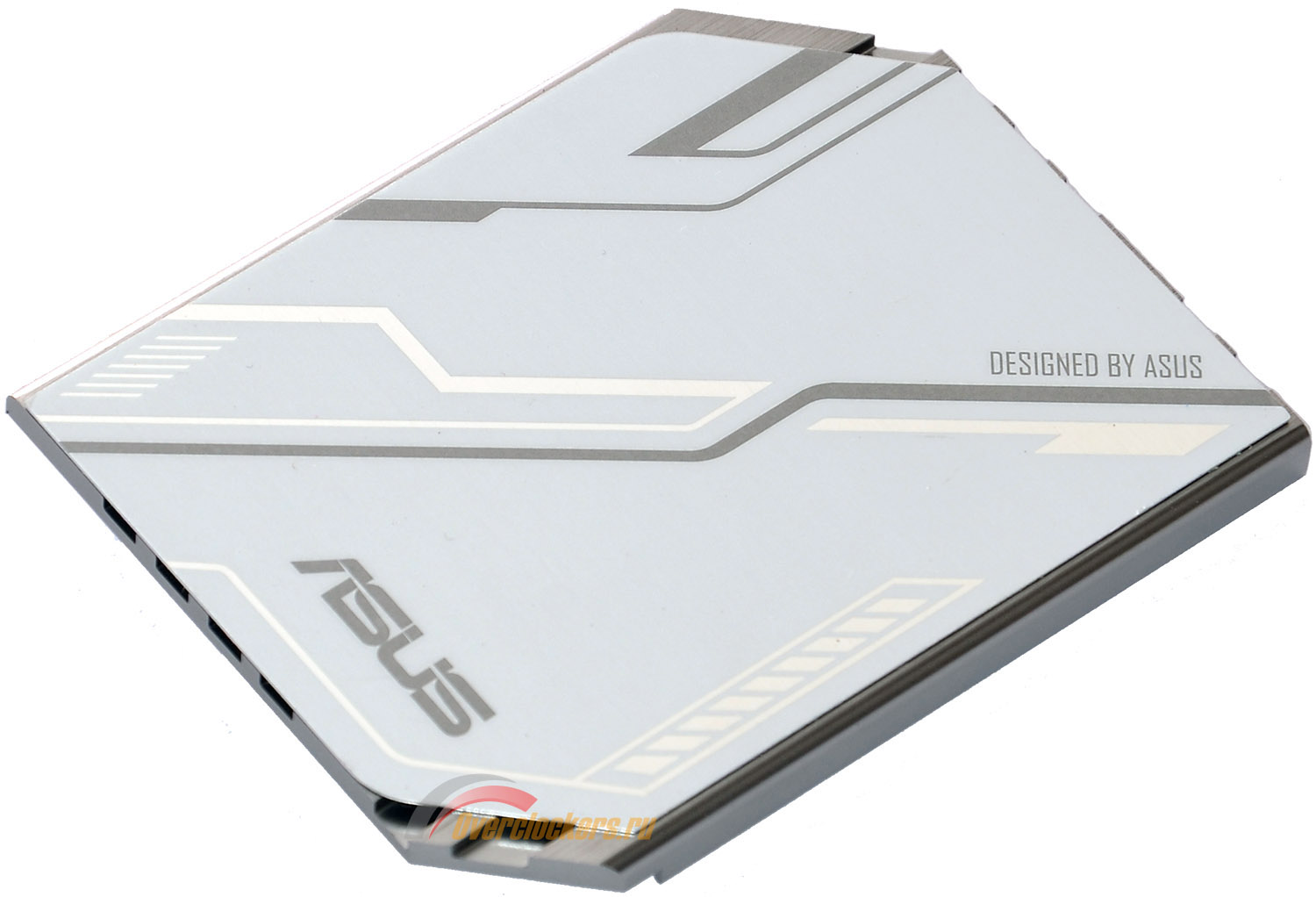

Радиатор набора системной логики сравнительно прост:
По сути это прямоугольная металлическая болванка, выполняющая больше декоративную функцию, нежели реально необходимая для отвода тепла. Для того чтобы остудить Intel Z270, хватило бы и в два раза меньшей площади.

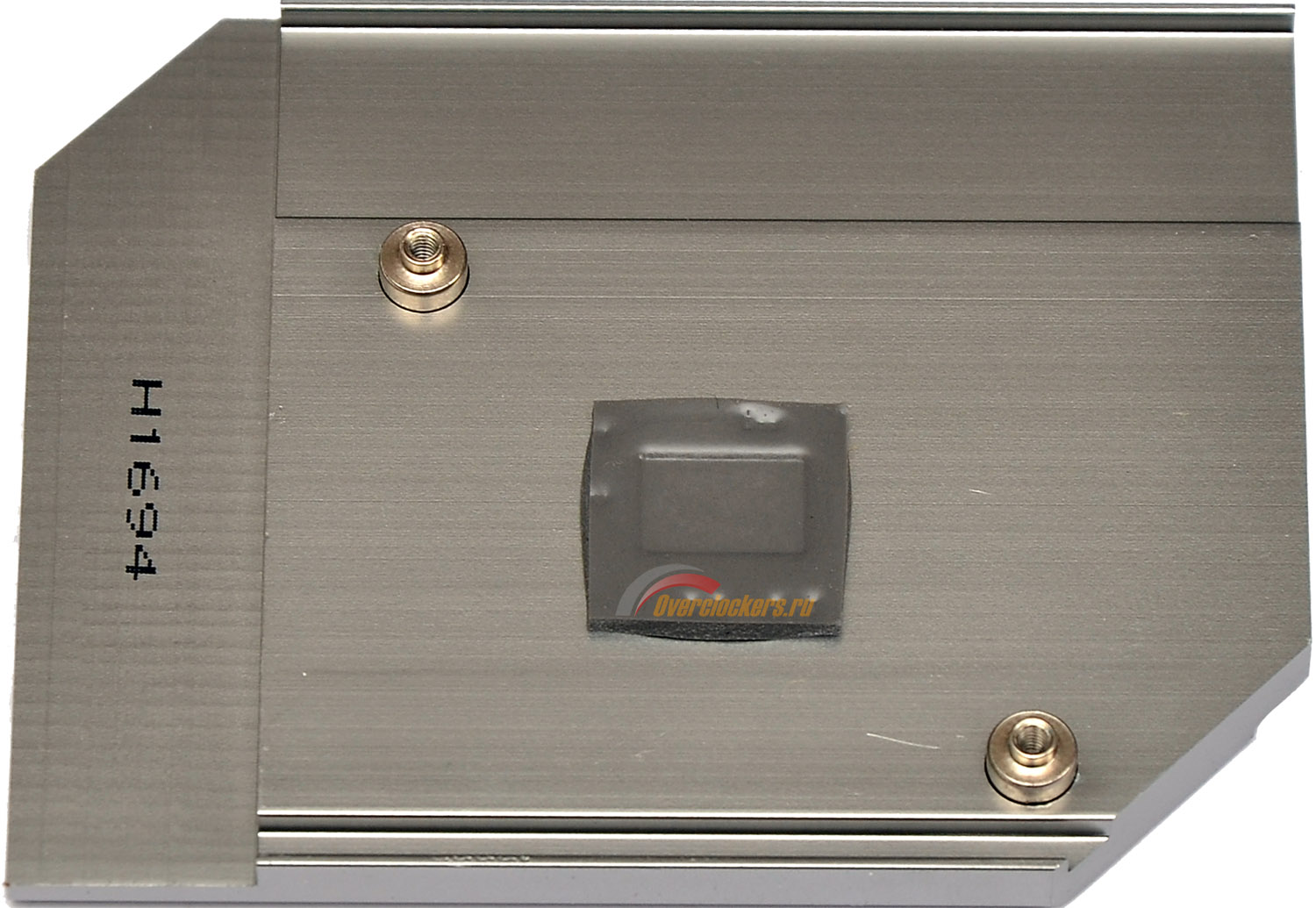

Как видно по фотографии выше, в качестве термоинтерфейса используется прокладка средней толщины.
Кому-то может не понравиться отсутствие резиновых прокладок по углам радиатора, которые могли бы служить защитой от сколов системной логики, однако, не думаю, что при использовании такой термопрокладки при снятии или установке системы охлаждения чипсету может грозить опасность.
Основной преобразователь питания, как и у ASUS ROG Strix Z270F Gaming, выполнен по схеме 4+2, четыре фазы отведено непосредственно процессору, две – встроенной графике.
Да, при взгляде на плату можно предположить, что тут в сумме десять фаз питания и схема 8+2, однако ориентироваться стоит на обратную сторону платы:

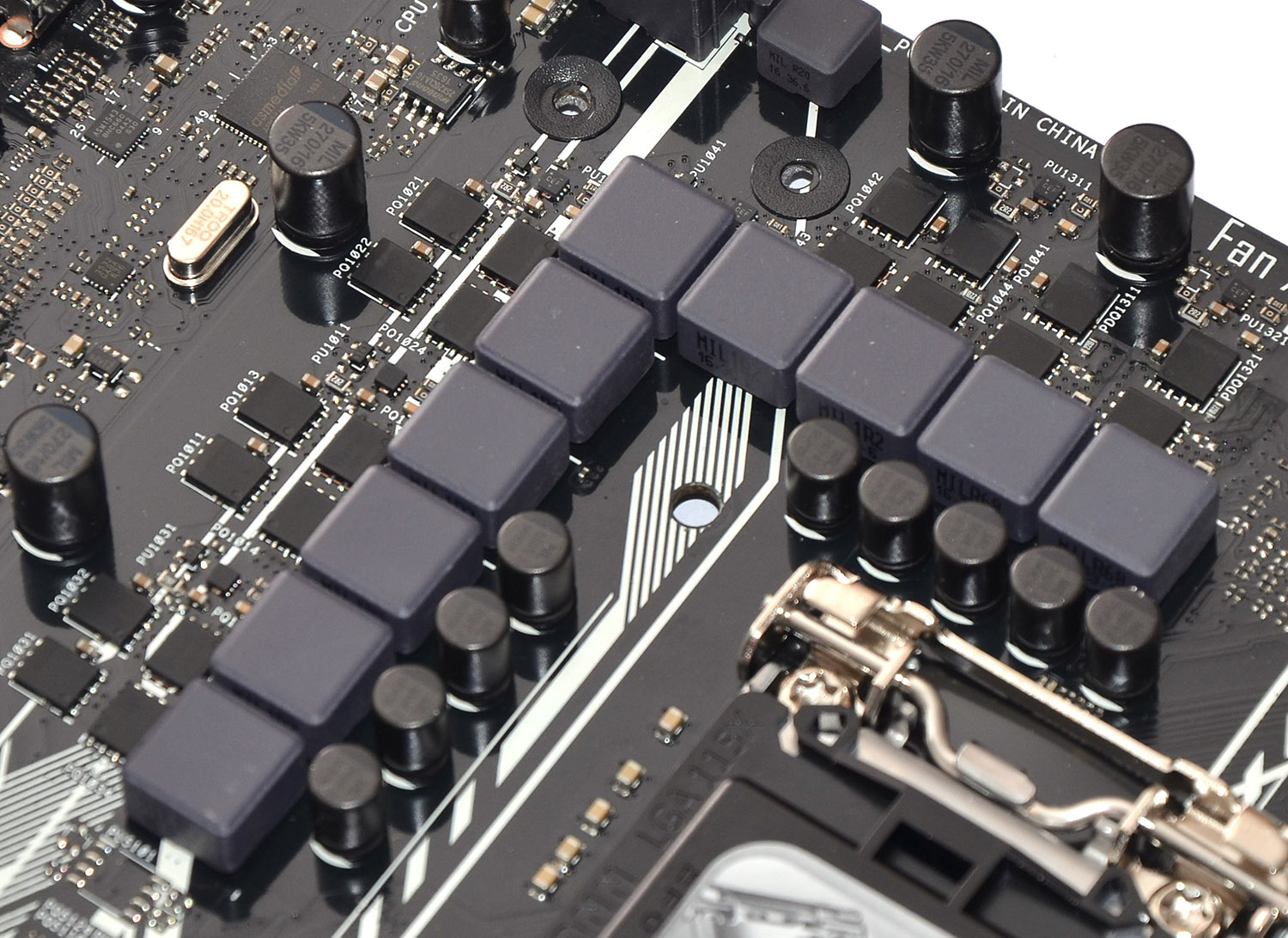

Тут легко увидеть, что в основном преобразователе питания применена попарная спайка дросселей, и мы получаем пусть и мощные, но четыре фазы. Маркировка транзисторов, как и драйверов, практически нечитаема, но опираясь на опыт, можно предположить, что используется продукция ON Semiconductor, а именно транзисторы 4C06B и 4C09B.
По крайней мере, именно они применялись на ASUS ROG Strix Z270F Gaming, где преобразователь питания идентичен, и они же встречаются в других преобразователях питания на плате.

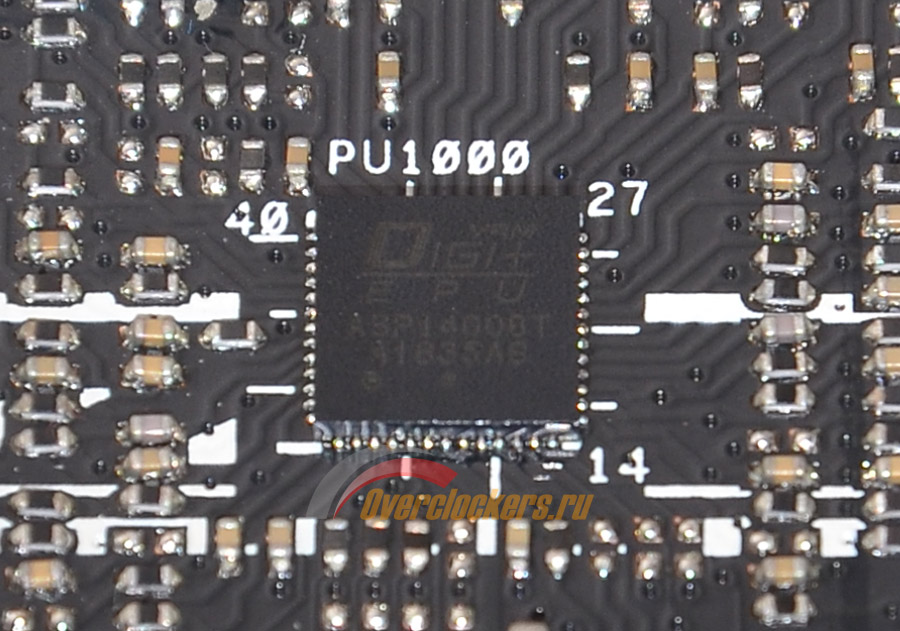

Маркировка основного ШИМ-контроллера традиционно перебита производителем и обозначается как ASP1400BT. Что скрывается за ней – сказать трудно.
Преобразователь питания памяти однофазный.
| Поддерживаемые процессоры | Intel Socket 1151 for 7th/6th Generation Core i7, Core i5, Core i3, Pentium, Celeron Processors; Supports Intel 14 nm CPU; Supports Intel Turbo Boost Technology 2.0; *The Intel Turbo Boost Technology 2.0 support depends on the CPU types. |
| Системная логика | Intel Z270 |
| Оперативная память | 4 x DDR4 DIMM, двухканальный режим, До 64 Гбайт при частоте DDR4 3866(O.C.), 3733(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.), 3000(O.C.), 2800(O.C.), 2666(O.C.), 2400(O.C.), 2133 МГц; Non-ECC, Un-buffered Memory; Supports Intel Extreme Memory Profile (XMP) |
| Встроенная графика | Integrated Graphics Processor- Intel HD Graphics support; Multi-VGA output support : HDMI/DVI-D/DisplayPort 1.2 ports; - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz; - Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz; - Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz; Maximum shared memory of 1024 MB; Supports Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider; Supports up to 3 displays simultaneously |
| Слоты расширения | 1 x PCI-E 3.0 X16/8; 1 x PCI-E 3.0 X8/0; 4 x PCI-E 3.0 X1; 1 x PCI-E 3.0 X4 |
| Поддержка Multi-GPU | SLI в конфигурации двух видеокарт по формуле 3.0 8+8, CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 3.0 8+8 и с тремя по формуле 3.0 8+8+4. |
| Поддержка SATA/RAID | Intel Z270 Chipset: ; 1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode); 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode); 6 x SATA 6Gb/s port(s); Support Raid 0, 1, 5, 10; Supports Intel Smart Response Technology; Intel Optane Memory Ready *The M.2_1 socket shares SATA_1 port when use M.2 SATA mode device. Adjust BIOS settings to use a SATA device; *The M.2_2 socket shares SATA_56 ports when use M.2 PCIE mode device in X4 mode. Adjust BIOS settings to use SATA devices. |
| Сеть | Intel I219V, 1 x Gigabit LAN Controller(s); ASUS Turbo LAN Utility; ASUS LAN Guard |
| Аудио | Realtek ALC S1220A 8-Channel High Definition Audio CODEC - Impedance sense for front and rear headphone outputs; - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers; - Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking; - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in); - Front panel audio connector (AAFP); - Supports up to 32-Bit/192kHz playback Audio Feature: - DTS Connect; - DTS Headphone:X; - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference; - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals; - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity; - Unique de-pop circuit: Reduces start-up popping noise to audio outputs; - EMI protection cover to prevent electrical noise to affect the amplifier quality; - Power pre-regulator: Reduces power input noise to ensure consistent performance; Separate layer for left and right track, ensuring both sound deliver equal quality |
| USB | Intel Z270 Chipset: 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z270 Chipset: 6 x USB 2.0 port(s); ASMedia USB 3.1 controller: 2 x USB 3.1 port(s) (Type-A + Type-C, Support 3A power output) |
| Системный мониторинг | Nuvoton NCT6793D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы задней панели | 1 x USB 3.1 Type-A; 1 x USB 3.1 Type-C; 1 x DVI-D; 1 x HDMI; 1 x DisplayPort; 1 x PS/2 порт для клавиатуры/мыши; 4 x USB 3.0; 1 x LAN; 1 x оптический S/PDIF; 5 аудио входов/выходов 3.5-мм mini-jack |
| Фирменные технологии | OC Design - ASUS PRO Clock Technology; - Full BCLK range for extreme overclocking performance; 5-Way Optimization by Dual Intelligent Processors 5; - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection III: - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage; - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges;- ASUS Overvoltage Protection : World-class circuit-protecting power design; - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability; - ASUS DIGI+ VRM: 8 Phase digital power design ASUS TPU: - Auto Tuning; - GPU Boost ASUS EPU: - EPU AURA: - Aura Lighting Control; - Aura RGB Strip Headers; - Aura Lighting Effects Synchronization with compatible ASUS ROG devices ASUS Exclusive Features: - MemOK!; - AI Suite 3; - Ai Charger; - Turbo LAN; - Crystal Sound 3; - EZ XMP ASUS Exclusive Features; - PC Cleaner; File Transfer; - Cloud GO!; - File Transfer ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution; - ASUS Fan Xpert 4 ASUS EZ DIY: - Precision Tweaker 2; - ASUS O.C. Tuner; - ASUS O.C. Profile; - ASUS CrashFree BIOS 3; - ASUS EZ Flash 3; - ASUS UEFI BIOS EZ Mode; - Multi-language BIOS; CPU Installation Tool; - Three-step simplicity and safety ASUS Q-Design: - ASUS Q-Shield; - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED); - ASUS Q-Slot; - ASUS Q-DIMM; - ASUS Q-Connector; Special Memory O.C. Design; Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall); Turbo APP |
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
UEFI меню материнских плат ASUS на базе набора системной логики Intel Z270 во многом унифицировано и подробно изучалось в обзоре ASUS ROG Strix Z270F Gaming.
По сути, если рассматривать перечень настроек разгона процессора, то отличий в перечне доступных установок у версий ASUS ROG Strix Z270F Gaming и Prime Z270-A нет. Разве что внешний вид заднего фона у них разный:
В остальном нет смысла по второму разу показывать одно и то же меню.
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.
Расположение разъемов для подключения вертушек на ASUS Prime Z270-A:
На печатной плате находится шесть разъемов для подключения вентиляторов, еще три разъема можно получить при использовании специальной дочерней платы (в комплект поставки не входит).
Все шесть разъемов полноразмерные 4-pin и поддерживают ШИМ-управление скоростью вращения. Что касается удобства расположения разъемов, в неудобном или труднодоступном для собранного компьютера месте находятся разъемы D и E, остальные же вполне комфортно распределены по плате около ее краев.
Настройки регулировки оборотов вентиляторов содержатся в разделе Monitor/Q-Fan Configuration:
Для автоматической регулировки доступны профили Standard, Silent и Turbo, а также ручной режим, где предоставляются дополнительные настройки.
В дополнительных настройках задаются значения минимальной, промежуточной и максимальной скорости вращения крыльчаток вентиляторов; и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.
Из интересных функций – для управления процессорным кулером есть настройки CPU Fan Step Up/CPU Fan Step Down, при помощи которых можно сгладить процесс увеличения/снижения скорости оборотов вентиляторов, доступные значения задержек – 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд.
Управление Chassis-вентиляторами вынесено в отдельный подраздел:
Здесь расположены точно такие же настройки, в которых можно выбрать готовые профили, либо необходимый уровень Duty Cycle.
Основное отличие по сравнению с процессорным разъемом заключается в возможности привязки скорости вращения вентиляторов не к температуре ЦП, а к одному из других датчиков на выбор пользователя, вплоть до разъема для подключения термопары. Можно привязать управление вентилятора к нескольким источникам одновременно:
Такой же перечень настроек присутствует и в подменю Ext. Fan(s) Configuration:
Но разъемы, которые управляются в данном подразделе настроек, у материнской платы отсутствуют, все эти настройки необходимы в случае использования дочерней платы, которая в заводскую комплектацию не входит.
Как и у большинства других системных плат ASUS, «не отходя от кассы», можно задействовать функцию Q-fan Tuning:
Работа данной опции заключается в том, что материнская плата проведет диагностику работы подключенных вентиляторов в различных режимах и скорректирует доступные в BIOS лимиты настроек под конкретные модели. Весьма удобная функция, появившаяся еще на платформе LGA 1150.
Из дополнительных удобств отмечу, что настройки применяются «на лету», без необходимости перезагрузки системы на промежуточных этапах. По результатам проверки возможностей регулировки материнская плата смогла в широких пределах во всех шести разъемах (включая разъем для подключения помпы) управлять скоростью как 3-pin, так и 4-pin моделей.
Сложно сказать, что сюда можно добавить сверх того, что уже есть, функциональность новинки в плане управления вентиляторами исчерпывающая.
Тестирование ASUS Prime Z270-A проводилось на следующей конфигурации:
У рассматриваемой материнской платы в наличии есть внешний тактовый генератор, так что разгон подкачать не должен. И ASUS Prime Z270-A оправдала возложенные ожидания, показав способность стабильно функционировать с базовой частотой вплоть до 366 МГц:
Граница разгона «жесткая», уже на 367 МГц системная плата не стартует. В целом, практически такой же результат был достигнут и с ASUS ROG Strix Z270F Gaming.
Перед тем, как приступить к разгону оперативной памяти, было проверено, насколько точно материнская плата задает напряжение питания памяти:
| Установлено в UEFI, В |
Напряжение в простое, В |
Напряжение под нагрузкой, В |
| 1.2012 | 1.201 | 1.202 |
| 1.353 | 1.353 | 1.354 |
Замеры проводились при помощи мультиметра Mastech MY64. Судя по ним, ASUS Prime Z270-A при установке напряжения питания памяти точна, придраться не к чему.
Что касается разгона, то полученный результат составил 3152 МГц:
Это чуть ниже, чем было достигнуто на ASUS ROG Strix Z270F Gaming, но в целом, разница в частотах близка к погрешности. Примерно таких же результатов разгона в свое время удалось достичь и при обзоре самого комплекта памяти. На увеличение напряжения или подстройку таймингов комплект не реагирует.
Перед тем, как приступить к процессу разгона, не мешает проверить, как работают режимы Load-Line Calibration, и подобрать оптимальный.
| Напряжение | Установлено, В | Без нагрузки, замер мультиметром, В |
Под нагрузкой, замер мультиметром, В |
| CPU Vcore, Load Line calibration Level 1 |
1.2 | 1.19 | 1.154 |
| CPU Vcore, Load Line calibration Level 2 |
1.2 | 1.192 | 1.16 |
| CPU Vcore, Load Line calibration Level 3 |
1.2 | 1.194 | 1.179 |
| CPU Vcore, Load Line calibration Level 4 |
1.2 | 1.196 | 1.200 |
| CPU Vcore, Load Line calibration Level 5 |
1.2 | 1.199 | 1.22 |
| CPU Vcore, Load Line calibration Level 6 |
1.2 | 1.201 | 1.242 |
| CPU Vcore, Load Line calibration Level 7 |
1.2 | 1.204 | 1.264 |
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 4. Что касается режима Auto, то он скорее всего зависит от других настроек. Ибо если загрузить готовые профили разгона ASUS или оставить систему в штатном режиме, то материнская плата использует Level 2. При тех настройках разгона, что я выставлял, в Auto она задействовала режим Level 6.
И поскольку у меня был ориентир, заданный немногим ранее в обзоре ASUS ROG Strix Z270F Gaming, поиск стабильных настроек разгона не составил особого труда. Результат разгона – 5089 МГц:
Это хороший показатель, который говорит о том, что ASUS Prime Z270-A способна раскрыть частотный потенциал процессора в полной мере.
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера – ~21-22 градуса по Цельсию.
С учетом того, что процессор охлаждается воздушным кулером, радиаторы неминуемо получают свою «долю» свежего воздуха, из-за чего получение точной картины аппетитов материнской платы усложняется. Дабы подвергнуть преобразователи питания большей нагрузке, радиаторы были накрыты сверху листами бумаги:
Конечно, полностью поток воздуха, проходящего через радиаторы, это не устранит, но некоторую нагрузку обеспечит.
В качестве теста для прогрева использовался LinX 0.6.5 в режиме с 6144 Мбайт задействованной памяти.
| Место расположения | Температура под нагрузкой, 5 минут теста, °C | Температура под нагрузкой, 10 минут теста, °C | Температура под нагрузкой, 15 минут теста, °C | Температура под нагрузкой, 20 минут теста, °C | Температура под нагрузкой, 25 минут теста, °C |
| Радиатор сверху от процессорного разъема | 45 | 50 | 51 | 52 | 52 |
| Радиатор слева от процессорного разъема | 50 | 55 | 57 | 59 | 60 |
Каких-либо намеков на перегрев в процессе тестирования не возникло, температурный режим остался в комфортном диапазоне. Что касается набора системной логики Intel Z270, то его радиатор за весь период тестов выше 37 градусов не нагрелся.
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.4.1 в режимах 16 бит / 44.1 КГц и 24 бит / 96 КГц. Установленный на материнской плате кодек – Realtek S1220A.
16 бит / 44.1 КГц:
| Тест | Результат | Оценка |
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.01, -0.05 | Отлично |
| Уровень шума, дБ (А) | -94.5 | Очень хорошо |
| Динамические диапазон, дБ (А) | 94.5 | Очень хорошо |
| Гармонические искажения, % | 0.0022 | Отлично |
| Гармонические искажения + шум, дБ(A) | -85.9 | Хорошо |
| Интермодуляционные искажения + шум, % | 0.0062 | Отлично |
| Взаимопроникновение каналов, дБ | -93.0 | Отлично |
| Интермодуляции на 10 кГц, % | 0.0064 | Отлично |
| Общая оценка | Очень хорошо |
24 бит / 96 КГц:
| Тест | Результат | Оценка |
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.01, -0.06 | Отлично |
| Уровень шума, дБ (А) | -109.2 | Отлично |
| Динамические диапазон, дБ (А) | 113.3 | Отлично |
| Гармонические искажения, % | 0.0022 | Отлично |
| Гармонические искажения + шум, дБ(A) | -89.5 | Хорошо |
| Интермодуляционные искажения + шум, % | 0.0034 | Отлично |
| Взаимопроникновение каналов, дБ | -94.2 | Отлично |
| Интермодуляции на 10 кГц, % | 0.0033 | Отлично |
| Общая оценка | Очень хорошо |
Судя по результатам тестов, встроенный звук хорош, по крайней мере, результаты лучше, чем были во времена тестов материнских плат на базе кодека ALC1150. Если кому интересны полные версии отчетов RMAA, то их можно скачать одним архивом.
Помимо «цифровых» результатов, была предпринята попытка и просто послушать музыку, подключив наушники Pioneer SE-M290. После их подключения к интерфейсной панели ASUS Prime Z270-A благополучно определила наушники, и даже определила сопротивление модели, предложив режим работы встроенного усилителя.
Интересным результатом прослушивания можно счесть то, что, несмотря на отсутствие у тестируемой модели двух микросхем усилителя для наушников (бывших у ASUS ROG Strix Z270F Gaming), настройки усиления уровня из аудиодрайвера никуда не делись и материнская плата смогла обеспечить достойный уровень громкости наушников. Судя по всему, для использования низкоомных наушников дополнительных микросхем усилителя тут и не нужно.
По итогам тестирования ASUS Prime Z270-A показала себя с лучшей стороны: достигнуты хорошие результаты разгона процессора, базовой частоты и оперативной памяти, система охлаждения платы обеспечивает неплохой температурный режим преобразователей питания, есть некоторый запас прочности. Разумеется, никуда не делись очень широкие возможности в плане управления вентиляторами.
Если сравнивать модель ASUS Prime Z270-A с недавно протестированной версией ASUS ROG Strix Z270F Gaming, то принципиальных отличий у них не так уж и много: кроме расширенных функций подсветки, некоторых ROG-бонусов и наличия микросхем усилителя для наушников, материнские платы предельно схожи. Думаю, в зависимости от требований пользователей обе найдут своего покупателя.
Что касается замечаний, то в первую очередь вызывают вопросы всего пять классических портов USB на интерфейсной панели, да и наличие лишь трех кабелей SATA в комплекте поставки сложно отнести к преимуществам все-таки не самой дешевой платы. В остальном, типично для ASUS, добротный продукт.
Плюсы ASUS Prime Z270-A:
Минусы модели:
Страница материнской платы ASUS Prime Z270-A на официальном сайте производителя:
Выражаем благодарность:
