Архитектура Nvidia Pascal была представлена в этом году, и в рознице уже можно встретить множество видеокарт для различных сегментов. С преемственностью получилось все просто. Например, видеокарта GTX 1060 должна заменить на рынке популярную GTX 960, что логично. Однако, не все так просто.
Мы помним, что сначала компания представила видеопроцессор с кодовым именем GP104, на базе которого основываются видеокарты семейств GTX 1070 и GTX 1080. Можно сказать, что это предтоповое решение, поскольку самым производительным является новый Titan X (Pascal), основанный на чипе GP102, на котором, скорее всего, будет представлена модель GTX 1080 Ti. У новых топов конкурентов просто нет. Что касается чипа GP104, то тут ему на пятки еще наступает собственное детище компании Nvidia в виде GM200, но это не такая большая проблема, поскольку запас видеокарт GTX 980 Ti иссякает, да и к тому же сейчас разумнее купить GTX 1070 или GTX 1080, если речь идет о покупке новой видеокарты. Гораздо сложнее обстоят дела с GeForce GTX 1060.
Известно, что данные видеокарты основываются на графическом процессоре Nvidia GP106. Здесь производителю пришлось крепко задуматься о том, каким должен быть готовый продукт, поскольку он попадал в конкурентную среду. С чего начать? Да как ни странно с GTX 970. Этих видеокарт еще до кризиса успело приобрести большое количество людей. Об этом косвенно свидетельствует ресурс Steam, который отметил, что это самый популярный графический процессор, несмотря на все разбирательства с 3.5 Гбайт памяти. Впрочем, для игр в разрешении Full HD и на средних настройках такой видеокарты достаточно. А еще в среднем сегменте решила нанести ответный удар компания AMD, представив свою новую видеокарту с архитектурой Polaris 10, известную как AMD Radeon RX 480. Если сейчас зайти в магазин компьютерных комплектующих, то можно увидеть, что цены на версии RX 480 4Gb/GTX 1060 3Gb и RX480 8Gb/GTX 1060 6Gb практически равны.
По сути у компании Nvidia вариантов и не было. Нужно было обязательно использовать 192-х разрядную шину памяти, чтобы не отставать от конкурентов по производительности и снизить себестоимость готовых решений. Согласитесь, проще развести на печатной плате 192-х битную шину вместо 256-ти битной и распаять три микросхемы памяти вместо четырех. Можно ли было ограничиться 128-ми разрядной шиной? Думаю, что нет. Делать 2 и 4 Гб версии в этом сегменте уже просто не разумно, а 4 и 8 Гб с такой узкой шиной могли бы упереться в нее, поэтому был найден компромисс.
Производителям видеокарт тоже приходится несладко. После выхода очень успешных продуктов предыдущего поколения нужно как-то завоевывать покупателя сейчас и чем-то его привлекать. Сейчас делается упор на VR технологии, но решения пока дороги для того, чтобы стать по-настоящему массовыми. На мой взгляд, тяжелее всего пришлось компании MSI. После успеха с видеокартой MSI GeForce GTX 970 Gaming его повторить будет не так просто. Однако не будем переживать за производителя раньше времени, а рассмотрим видеокарту MSI GTX1060 Gaming X MSI GeForce GTX 1060 Gaming X, которая способна стать не менее популярной, нежели предшественница.
Упаковку видеокарт MSI GTX1070 и GTX1080 Gaming я уже подробно описывал, и здесь мы видим полный аналог, за исключением наименования самого устройства и графического процессора.
Оформление уже привычное нам по другим продуктам серии MSI Gaming.
В правом верхнем углу мы снова можем увидеть надпись VRREADY, которая обозначает поддержку новомодных устройств виртуальной реальности.
Слева вверху расположена эмблема самого производителя, обозначенная белыми буквами. Там же можно обнаружить маленький герб линейки MSI Gaming. По самому центру практически всю поверхность занимает изображение самой видеокарты.
Ниже и правее расположилась вставка с наименованием графического процессора, а слева указана модификация - Gaming X. В нижнем левом углу находятся две вставки. Первая сообщает нам о наличии 6 ГБ памяти типа GDDR5, поддержке API DX12 и устройств виртуальной реальности VR, а вторая указывает на наличие системы охлаждения Twin Frozr VI, с которой мы уже познакомились.
Посмотрим теперь на другую сторону.
Именно здесь в полной мере представлена информация о продукте и о его особенностях. Основное внимание здесь уделено внешнему виду устройства. Теперь декоративных подсвечивающихся элементов стало больше, а логотип сверху теперь может переливаться всеми цветами радуги.
Конечно же, здесь сказано несколько слов и о новой системе охлаждения Twin Frozr VI. Она стала еще тише, холоднее и эффективнее. А за управлением различными режимами работы теперь отвечает новая утилита Gaming APP. Ниже в трех столбцах перечислены ключевые характеристики устройства, а также минимальные системные требования.
Что же нас ожидает внутри?
Здесь нас снова встречает черная картонная коробка без верхней крышки. Вместо нее сверху находится еще одна небольшая коробка с комплектом поставки.
Под ней разместился лист из вспененного полиэтилена, который закрывает каркас из точно такого же материала.
Убрав его, мы обнаруживаем саму видеокарту, которая еще упакована в полупрозрачный зеркальный антистатический пакет.
Среди комплекта поставки можно обнаружить следующее.
Времена богатых комплектов поставки ушли в прошлое. Это отмечают все покупатели и это относится не только к компании MSI. Видимо, сейчас экономят все и на всем.
Признаться поначалу я был немного обескуражен и подумал, что здесь какая-то ошибка и вместо GTX1060 мне положили GTX1070. Карта выглядит практически точно также, поэтому сходу уловить какие-либо различия практически невозможно.
Здесь мы также можем видеть пластиковые заглушки на всех разъемах исключая коннекторы для питания. Габариты устройства согласно спецификации составляют 277 х 140 мм, а в толщину карта занимает два слота расширения.
Глазомер не обманывает потому, что в спецификации к MSI GTX1070 Gaming X указано 279 х 140 мм. Разумеется, эти два миллиметра на глаз никак не уловить. Карта просто огромная.
Мне кажется, что часть покупателей могут отпугнуть такие габариты и надо срочно выпустить устройство компактнее и назвать его, допустим, mini Gaming или compact Gaming.
Сложно технически? Не думаю потому, что умудряется та же фирма Gigabyte выпускать компактные GTX1070 и GTX1060. У MSI тоже есть компактные решения, но не в линейке Gaming.
Система охлаждения на этой карте также называется Twin Frozr VI, и мы уже с ней более детально познакомились на примере карт MSI GTX1080 Gaming Z и MSI GTX1070 Gaming X.
Кажется, что все абсолютно идентично и даже я один раз уже "купился" на это. Внешне система охлаждения мало чем отличается от тех, что были на рассмотренных ранее картах 1000-й серии.
Но внутри изменения есть и мы их детально изучим. Здесь перед нами все тот же стиль серии Gaming, где передний пластиковый кожух состоит из множества деталей и оборудован светодиодами подсветки.
Обратную сторону защищает металлическая пластина черного цвета, но прежде чем ее демонтировать, необходимо сначала снять кулер. Это можно проделать сзади, открутив четыре подпружиненных винта. На одном из них должен быть гарантийный стикер, но здесь его нет.
Задняя пластина изготовлена из алюминиевого сплава и окрашена в черный цвет.
В ней проделано несколько отверстий для того, чтобы воздух мог свободно поступать сквозь них. С внутренней стороны наклеена прозрачная пленка, для обеспечения защиты от случайного замыкания. Сама пластина никак не контактирует с поверхностью печатной платы и служит больше для обеспечения жесткости конструкции.
После демонтажа устройства охлаждения я первым делом изучаю отпечаток термоинтерфейса на теплосъемнике.
Очень аккуратный отпечаток термопасты, но не оригинальной. Видеокарта уже разбиралась и термоинтерфейс заменили. Я проделал ту же процедуру и заменил его на Gelid GC-Extreme, запасы которого у меня уже иссякают. В качестве теплосъемника мы здесь видим обычную медную никелированную пластину.
Кулер состоит из нескольких частей. Это радиатор, декоративный кожух и два вентилятора.
В прошлый раз, когда я описывал радиатор видеокарты MSI GTX1070 Gaming X, я ошибся. Указал, что он точно такой же как у MSI GTX1080 Gaming Z.
На самом деле я просто оказался невнимательным и здесь можно поставить огромный плюс компании MSI, что она делает устройства очень похожими друг на друга, и небольшие изменения не сразу бросаются в глаза. Сегодня мы восстановим справедливость. Это необходимо, чтобы понять идею системы охлаждения Twin Frozr VI.
По сути ничего нового не происходит, поскольку и раньше наблюдалась такая картина. Для видеокарт на разных графических процессорах, выпускались собственные системы охлаждения, но объединялись они одним названием. Кожух может быть немного изменен, двигатели на вентиляторах также могут отличаться, но внешне сам кулер в сборе будет выглядит практически как копия.
Вернемся к радиаторам MSI GTX1070 Gaming X и MSI GTX1080 Gaming Z.
Не сразу, но заметно, что отсутствует одна трубка диаметром 6 мм. Таким образом, система охлаждения Twin Frozr VI получается как конструктор. Для каждой модификации графического процессора устанавливается свой радиатор, который способен отвести определенное количество тепла, а кожух и вентиляторы остаются без изменений. Управление же вентиляторами по-прежнему осуществляется отдельным контроллером на самой видеокарте и режим работы также можно перенастроить.
С видеокартой MSI GTX1060 Gaming X мы видим похожую картину.
Здесь вместо пяти и шести тепловых трубок всего три: две по 6 мм и одна 10 мм. Такой подход получается разумным. Чип Nvidia GP106 явно холоднее чем GP104, поэтому нет смысла покупателю переплачивать за более сложный радиатор, который возможно не сильно улучшит тепловые характеристики устройства. Остальная конструкция осталась без изменений. Все как следует пропаяно, и радиатор получается достаточно тяжелым.
Сверху можно заметить небольшое углубление, образованное ребрами радиатора, в котором укрылись два вентилятора диаметром 100 мм.
Что касается двигателя, то здесь используется модель Power Logic PLD10010B12HH. Еще в прошлый раз при обзоре системы охлаждения, я обратил внимание на изменившуюся форму лопастей. Они стали более дугообразными, что позволило снизить шум на тех же оборотах.
Сверху радиатор закрыт декоративным пластиковым кожухом, который состоит из нескольких элементов.
С обратной стороны мы видим, что изначально он черного цвета, а спереди прикреплена красная панель.
Кроме этого, мы можем обнаружить красные полупрозрачные вставки на черной половине, где с обратной стороны приклеен модуль с несколькими светодиодами. Соответственно эти элементы светятся исключительно красным цветом, но зато можно настроить через программу Gaming APP различные эффекты мерцания.
В верхней части находится еще один блок со светодиодами, который подсвечивает два логотипа всеми цветами радуги.
После демонтажа кулера плата предстает перед нами в железном панцире. Теперь нужно снимать пластины с двух сторон.
Заднюю мы уже видели, а вот передняя также обеспечивает дополнительную жесткость конструкции, но помимо этого отводит тепло от микросхем памяти и транзисторов подсистемы питания.
Она также изготовлена из алюминиевого сплава и окрашена в черный цвет. Крепление осуществляется сзади при помощи нескольких винтов.
Пластина загибается и своим изогнутым кончиком крепится к задней панели двумя маленькими винтиками.
После демонтажа всех элементов защиты и охлаждения видеокарта выглядит следующим образом.
Поверхность выглядит огромной и пустой. Однако, теоретически, чем больше площадь тем лучше отводится тепло. Ведь никто не отменял того, что в процессе работы сама печатная плата тоже нагревается.
Сзади элементов тоже маловато, однако здесь мы можем обнаружить точно такой же разъем для подключения блока светодиодов задней пластины, как на карте MSI GTX1080 Gaming Z.
Теперь проведем сравнение с видеокартой MSI GTX 1070 Gaming X.
Габариты совпадают, а вот в остальном карты совершенно разные.
Кстати, здесь мы можем заметить, что часть микросхем памяти не распаяна, а это говорит о том, что возможно создать модификацию с 256-ти разрядным интерфейсом памяти. Чип GP106 сильно отличается от GP104 прежде всего размерами самого кристалла. Ну и в целом перед нами совершенно другая карта, поэтому никакие сравнения здесь неуместны.
Спереди посередине распаян графический процессор Nvidia GP106 с дополнительной маркировкой 400-A1, что означает модификацию GTX1060 с 6-ю гигабайтами видеопамяти. Версии с 3-мя обозначаются как GP106-300-A1.
Чип изготовлен на 24-й неделе текущего года в Тайване. Никакой защитной рамки по периметру не предусмотрено и мне кажется, что напрасно, ведь даже небольшой перекос может отколоть уголок кристалла.
Рядом с видеочипом буквой Г распаяно шесть микросхем памяти типа GDDR5 производства компании Samsung.
Данные микросхемы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 192-х разрядный интерфейс обмена данными, а их совокупный объем достигает 6 Гб.
Практически всю правую часть платы занимает подсистема питания. Она выполнена по формуле 5+1+1 (GPU/МЕМ/PLL).
На каждую из пяти фаз, питающих графический процессор, приходится по одной транзисторной сборке UbiQ Semiconductor M3816N. Рядом с каждой такой микросхемой распаяно по одному драйверу, идентифицировать которые не удалось.
В качестве основного ШИМ-контроллера здесь используется микросхема uPI Semiconductor uP9511P, который поддерживает технологию Nvidia Open Voltage Regulator.
За единственную фазу питания памяти отвечает отдельный ШИМ-контроллер uPI Semiconductor uP1641P.
Здесь используется одна транзисторная сборка SinoPower SM7320. На каждую фазу приходится по одной супер ферритовой катушке. Кроме этого здесь используются твердотельные конденсаторы.
За мониторинг напряжения и работу с шиной I2C отвечает микросхема Texas Instruments INA3221.
Подводя итог, можно с уверенностью сказать, что подсистема питания здесь отличается и в этом нет ничего удивительного потому, что графический процессор проще и аппетиты у него меньше.
Дополнительное питание подается на видеокарту через единственный разъем 8-pin PCI-e.
На задней панели находятся следующие видеовыходы.
Аналоговых видеовыходов нет совсем, и теперь мониторы с интерфейсом D-Sub нельзя подключить даже через переходник.
Тестирование видеокарты MSI GeForce GTX 1060 Gaming X проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в БП, при тестировании уровня шума отключались. Боковая стенка корпуса была открыта. Тестирование видеокарт всегда проводится на заводском термоинтерфейсе, и на этот раз исключения не произошло. Температура в помещении находилась на уровне 22°C, а шум составлял 27.4 дБ.
При тестировании видеокарт MSI GTX1080 Gaming Z и MSI GTX1070 Gaming X мы уже немного ознакомились с новой утилитой Gaming APP, поэтому сильно внимание на ней заострять не будем, а сразу посмотрим какие частоты зашиты в устройство в трех различных режимах работы.

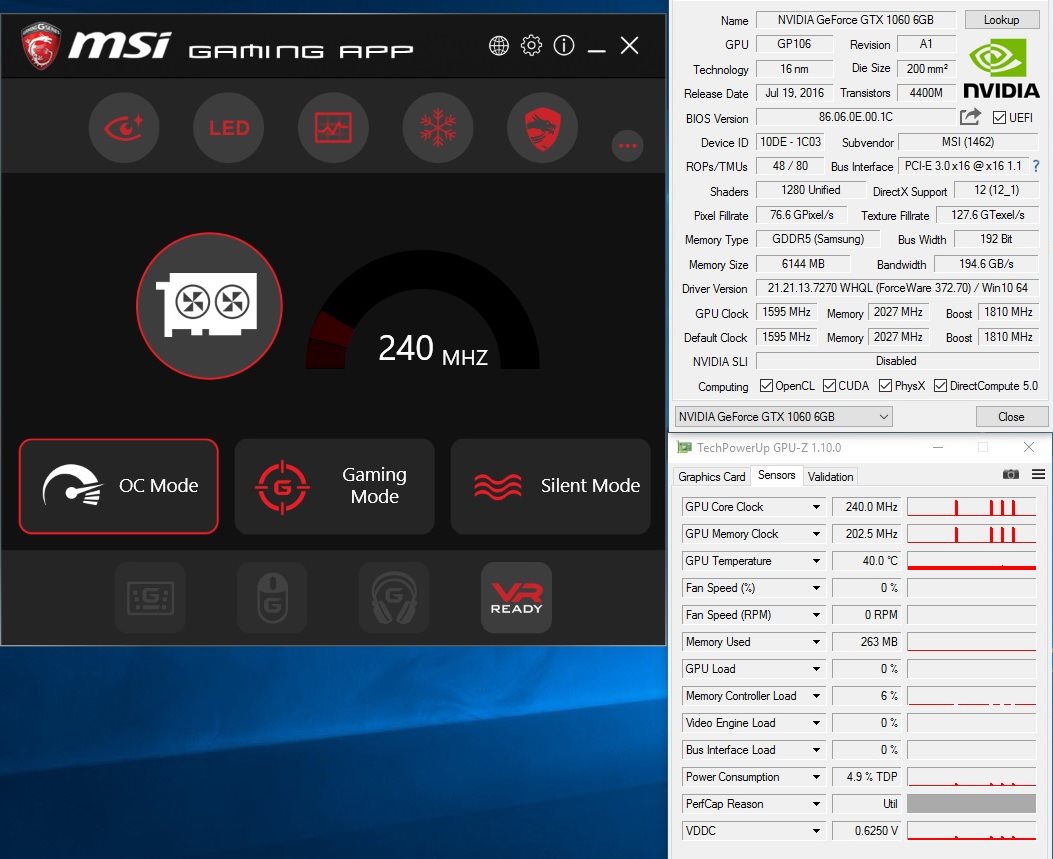

По умолчанию установлен режим OC.

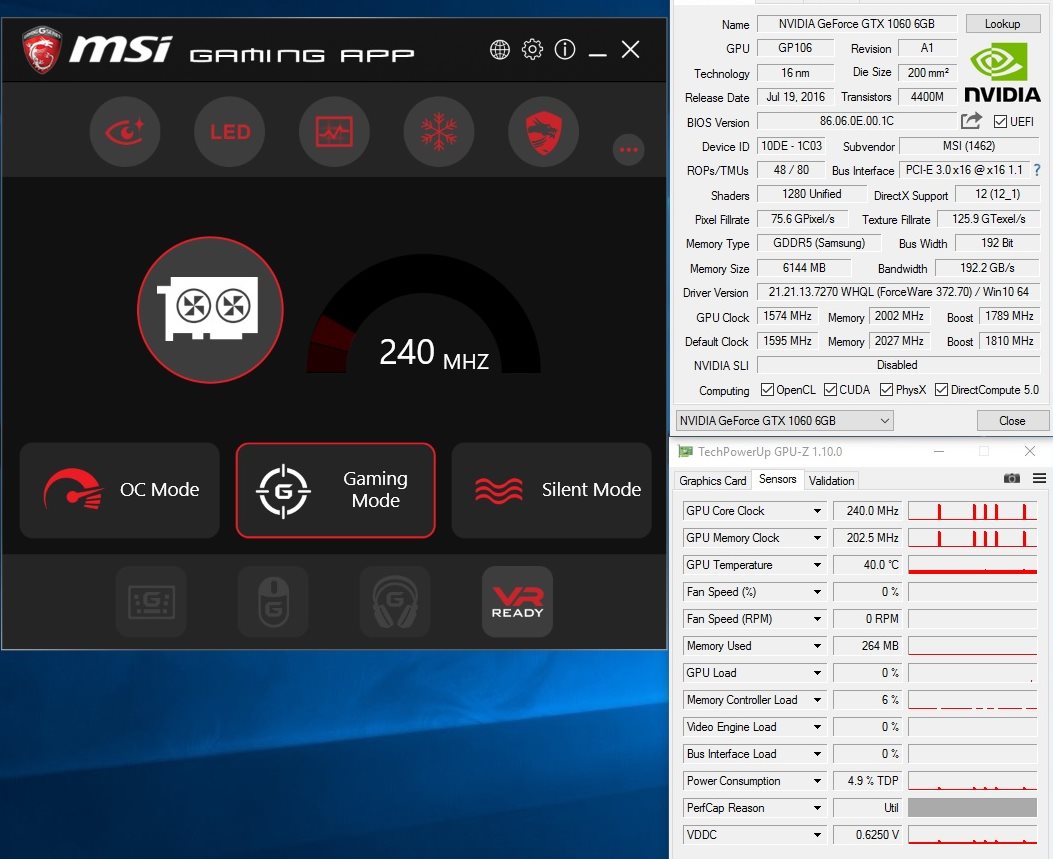

Далее следует Gaming.
И наконец Silent.
Тестирование устройства проводилось в режиме OC, поскольку он установлен изначально, однако я не исключаю, что какому-либо покупателю может попасться карта которая изначально находится в режиме Gaming. Как следствие он может получить иные результаты.
Посмотрим теперь на работу кулера, но на примере все той же MSI GTX1080 Gaming Z.
Я не стал снимать отдельное видео по данной карте, поскольку никаких принципиальных отличий нет. Пора переходить к тестированию. Процессор снова разогнан до 4,8 ГГц, чтобы можно было корректно сравнивать полученные результаты в статье про MSI GTX1070 Gaming X.
В режиме простоя частоты графического процессора и памяти падают до минимальных значений, а вентиляторы полностью останавливаются и начинают свою активную деятельность где-то с 60С.
Пока я еще не разогнал карту, я захотел посмотреть как обстоят дела в тестовом пакете, использующем новый API - DX12. Это 3D Mark Time Spy.

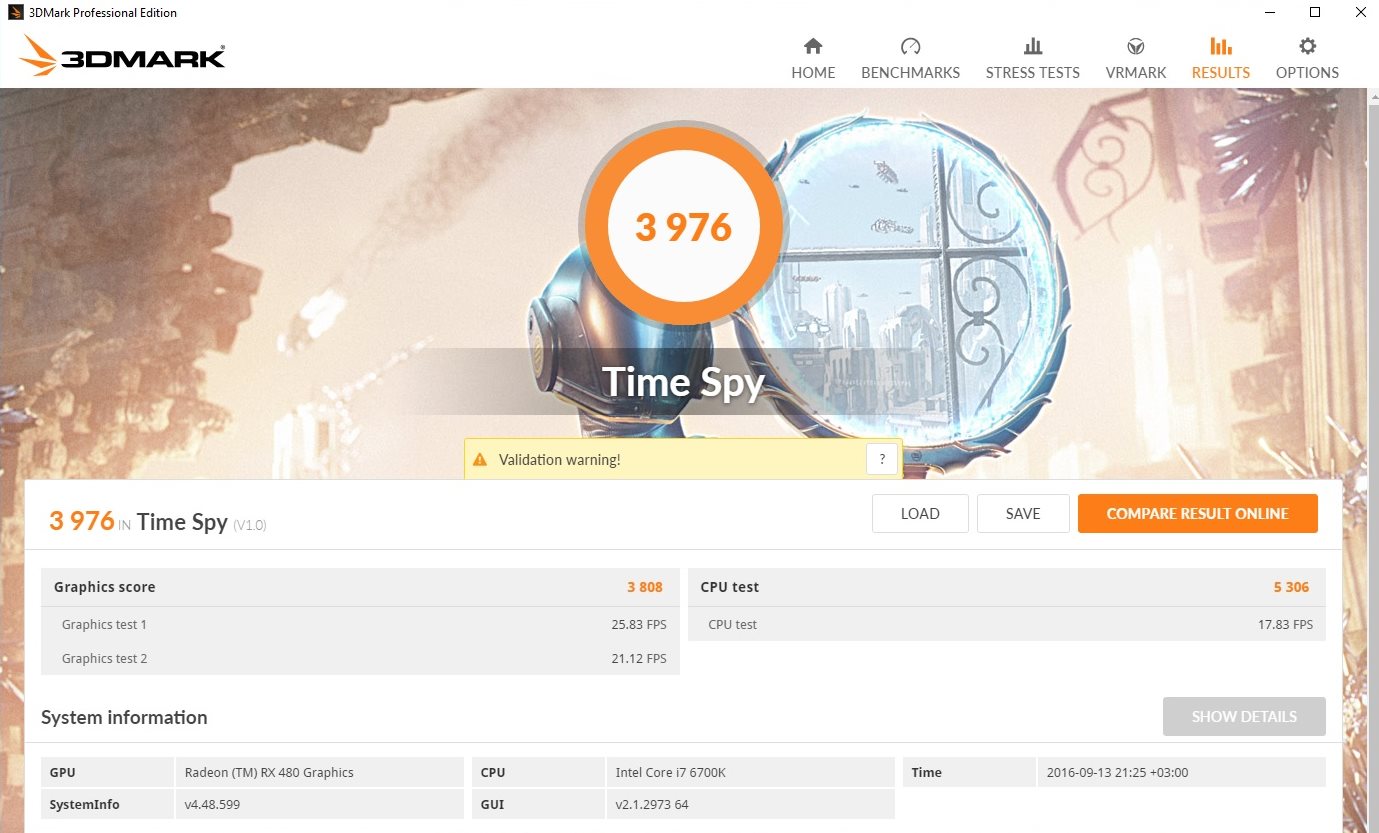

А как в этом тестовом пакете обстоят дела у конкурента в лице Radeon RX480? На абсолютно той же системе с разогнанным процессором мы получаем такую картину.
Это был референсный адаптер, но ничего страшного, в одном из следующих материалов у нас будет встреча с MSI Radeon RX480 Gaming.

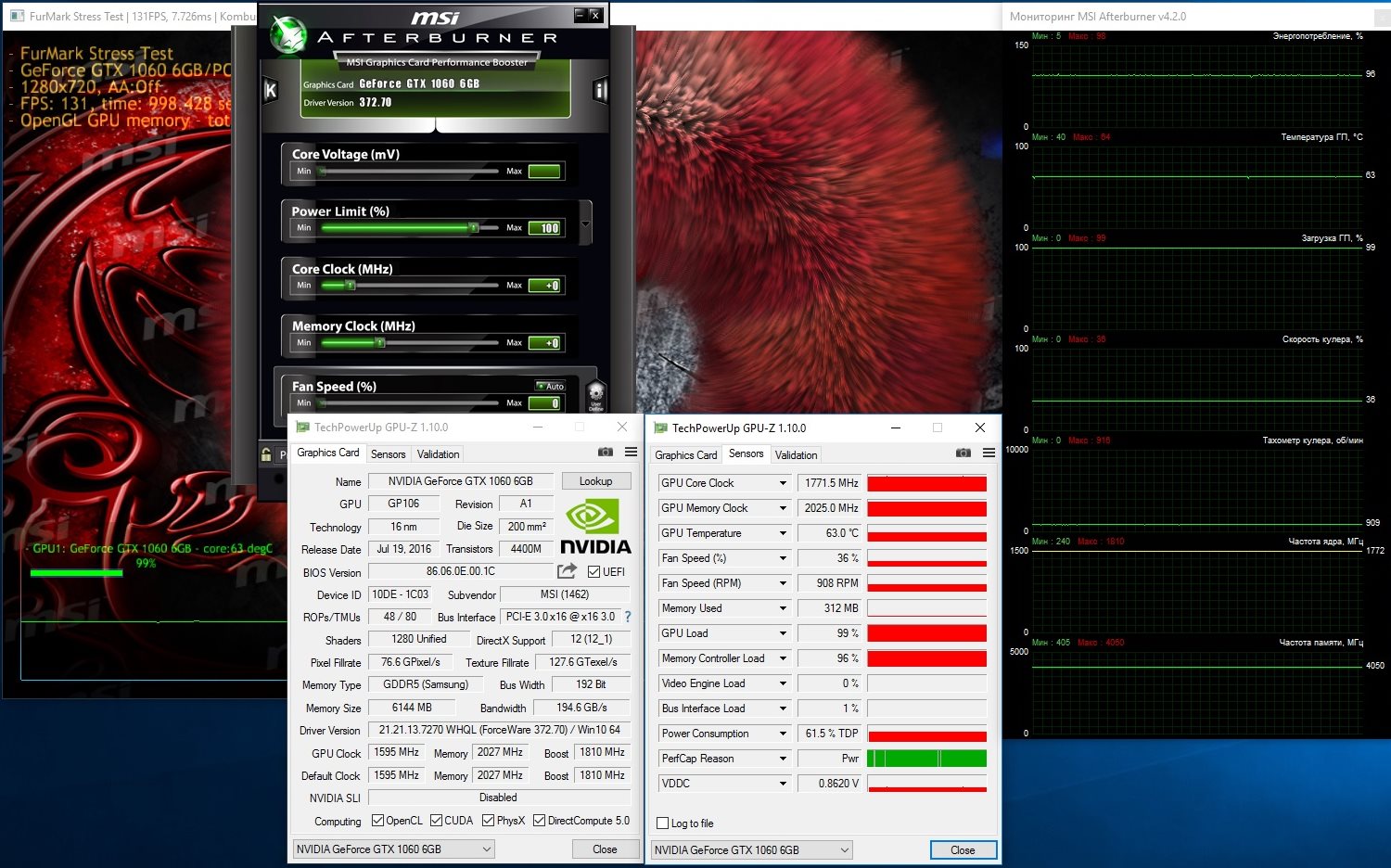

Теперь перейдем к обычному тестированию карты и начнем с режима тяжелой нагрузки. Для этого запускаем обновленный MSI Komustor.
Нужно подождать подольше, пока карта как следует прогреется и уже потом смотреть на полученные результаты. А они, надо сказать, получились неплохими. Даже несмотря на то, что заявленная частота "Boost" уже не достигается, температурные и шумовые характеристики устройства находятся в отличном состоянии.

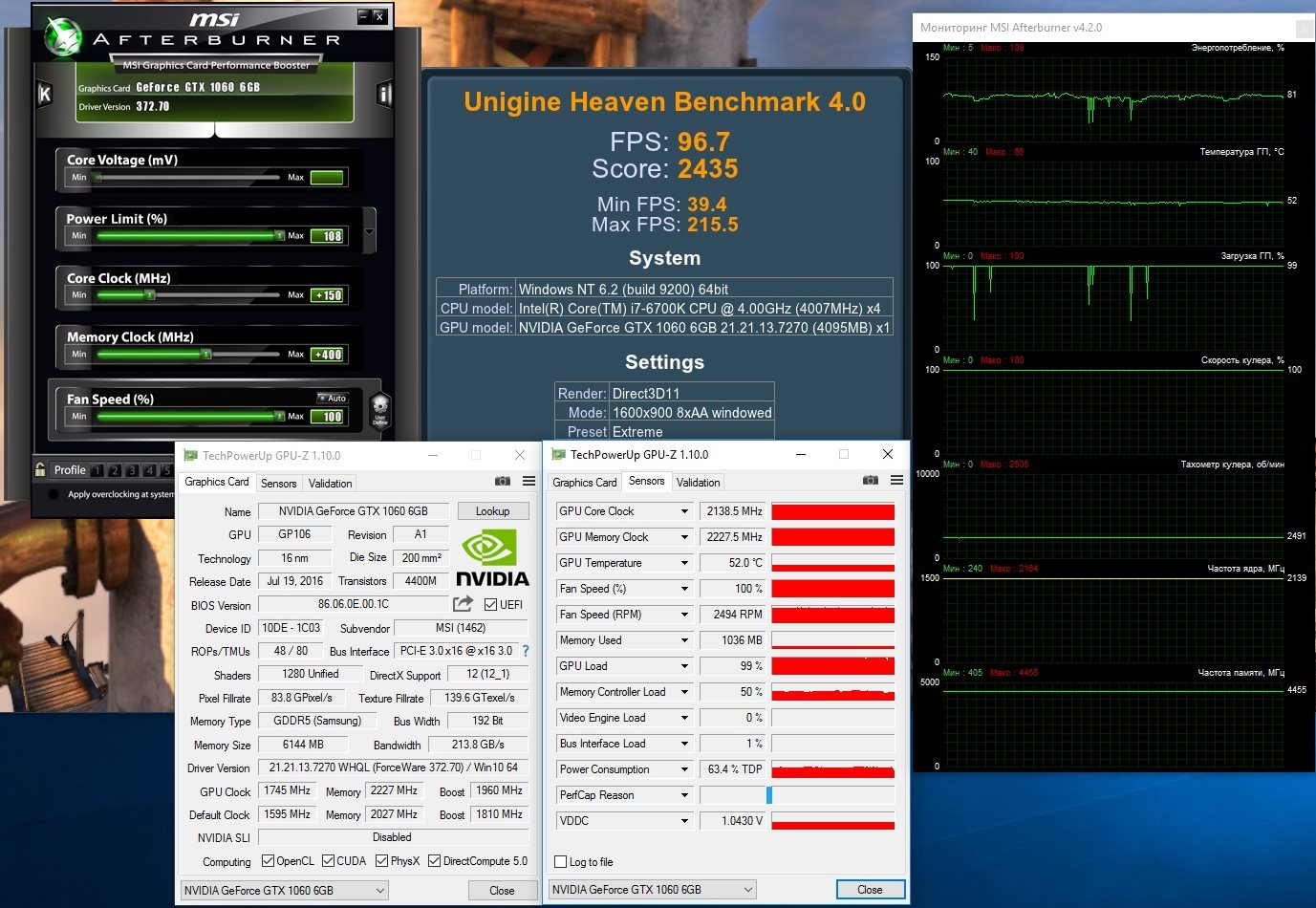

Теперь пора переходить к тестовому приложению Unigine Heaven 4.0, которое хоть отдаленно напоминает компьютерную игру.
Здесь мы видим совершенно иную картину. Частота "Boost" остается далеко позади, вентиляторы крутятся также тихо, да и температура остается на том же уровне.

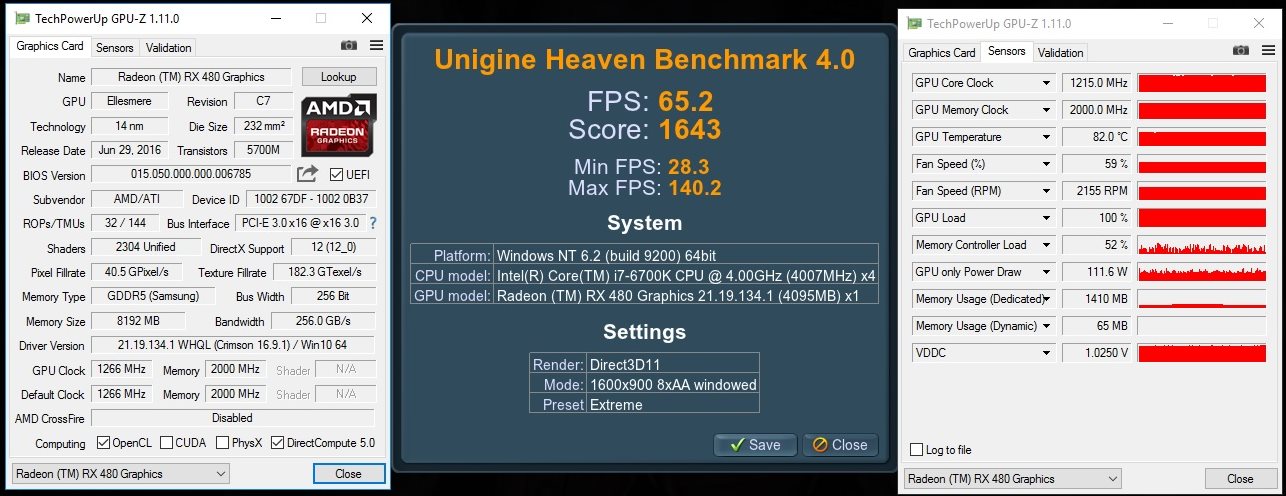

Посмотрим, как дела обстоят у конкурента.

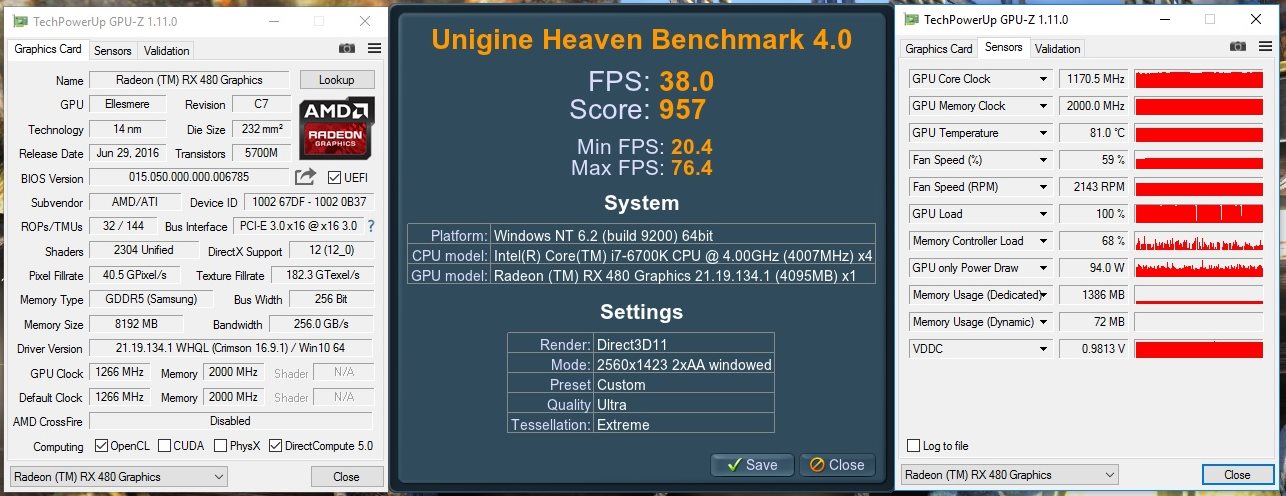

Пока AMD Radeon RX 480 выглядит не очень убедительно, хотя у данной карты и памяти больше и шина памяти шире.

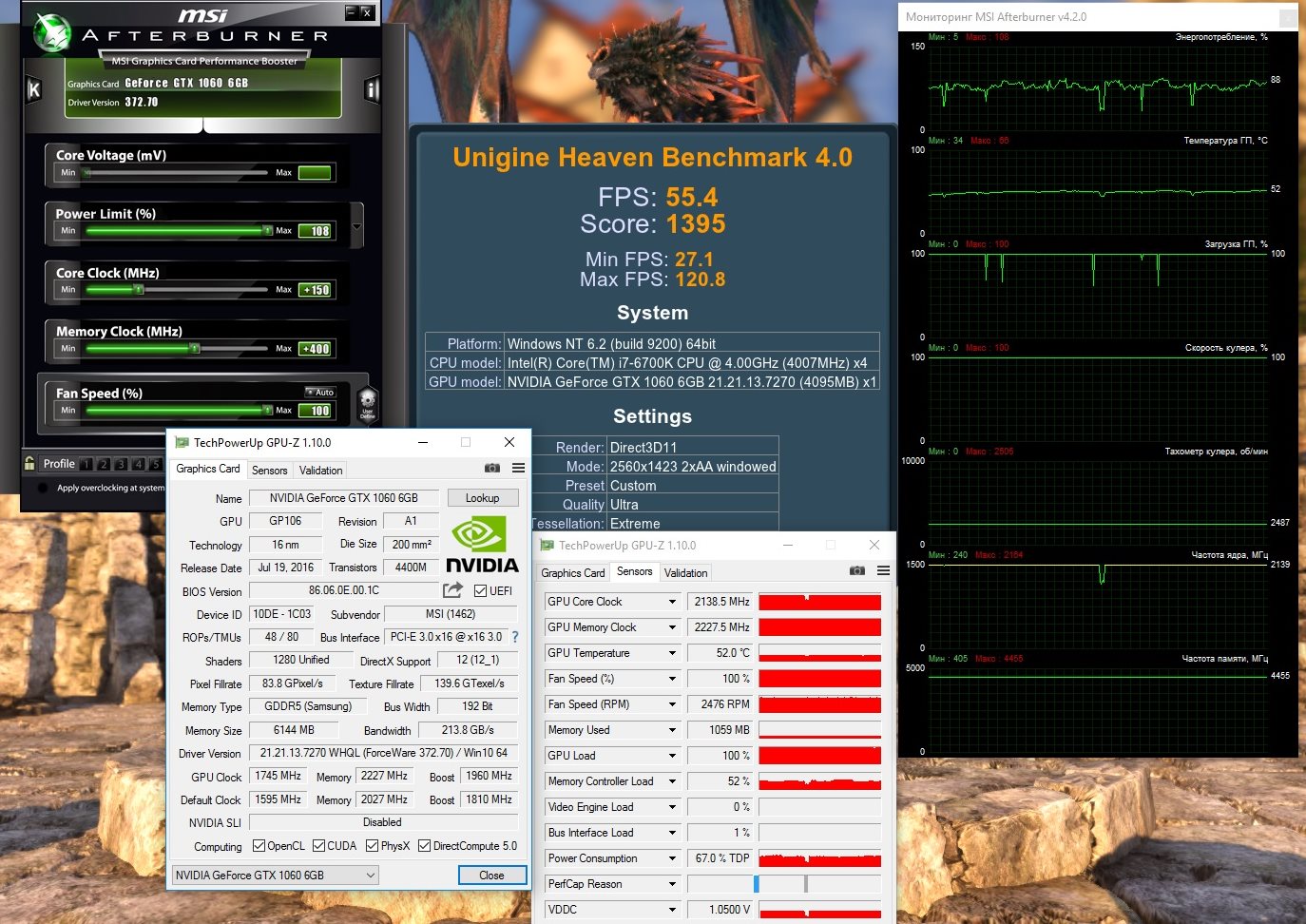

Как и в предыдущем тестировании, теперь предустановку Extreme немного поменяем и попробуем снизить сглаживание до 2х, а разрешение увеличить до 2560х1440.
Даже такое разрешение дается видеокарте легко. Полученные результаты нам сообщают о том, что частота кадров не падает ниже 31, а среднее их количество и вовсе составляет 50, что уже можно считать относительно комфортной игрой. Помимо этого мы снова видим отличные показатели температуры и шума.
Теперь снова испытаем конкурента в этой же дисциплине.
Комментировать тут особо нечего все и так могут провести сравнение и оценить результаты.
Пора переходить к разгону. Снова будем брать рубеж в 2100 МГц, однако боюсь, что в тестовом пакете MSI Komustor это будет сделать невозможно, поскольку карта там работает ниже заявленной частоты Boost.
Теперь попробуем сразу с такими же настройками запустить Unigine Heaven 4.0. Теперь все заработало как надо, но пришлось установить скорость вращения кулера на 100%.
Мне кажется, что результат получился достойным и теперь осталось лишь посмотреть как обстоят дела в более высоком разрешении.

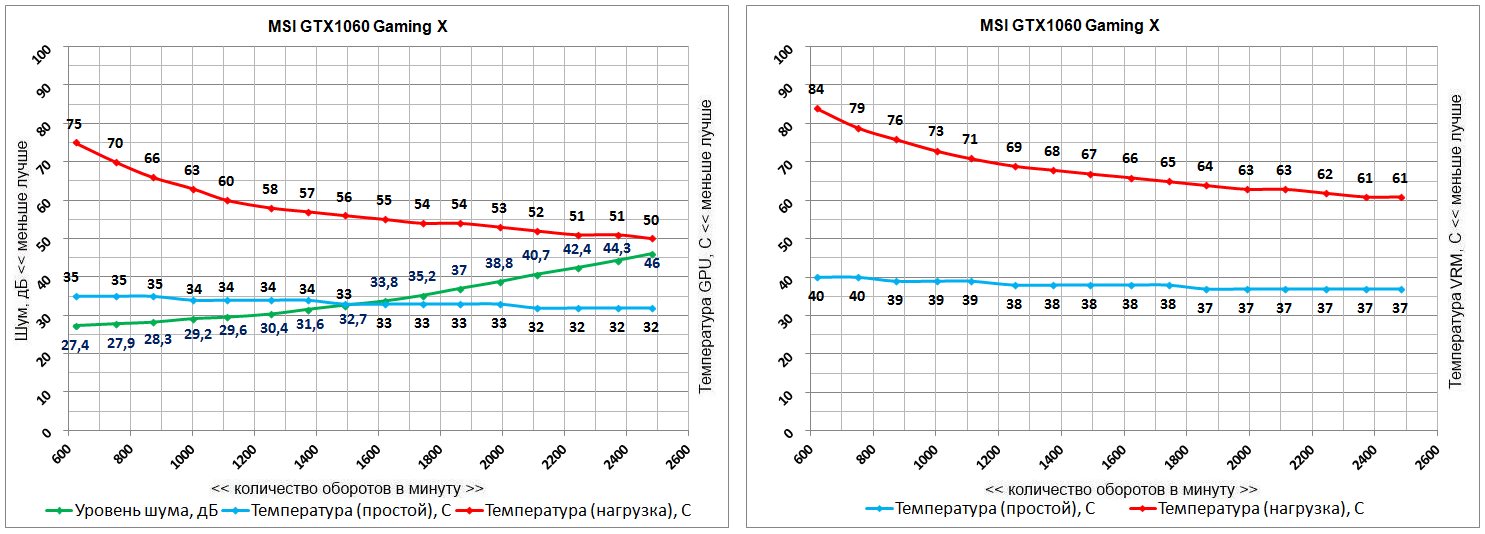

И в заключении, как обычно приведу две таблицы температурно шумовых характеристик устройства.
Очень сложно делать вывод по данному продукту. С одной стороны, MSI GeForce GTX 1060 Gaming X достаточно производительная, тихая и холодная. Что еще нужно? Габариты. А размеры у нее, как у MSI GTX 1080 Gaming. Видеокарта все же большая и поэтому не всех может устроить. Это, кстати, беда не только компании MSI, но и ASUS, у которой случился такой же казус. Все видеокарты Strix (GTX 1080, GTX 1070, GTX 1060) приблизительно равны по размерам. Поэтому владельцам компактных корпусов нужно искать что-то меньших размеров.
В остальном найти изъяны у данной видеокарты сложно, но тут подкрадывается другая проблема. Еще раз хочу напомнить о том, что MSI GTX 970 Gaming в свое время была очень популярной видеокартой, и выпустить сейчас что-то принципиально лучше практически невозможно. Уже на ней появилась хитрая система отключения вентиляторов в режиме простоя. Подсветка и прочие элементы украшения тоже не всегда привлекают новых пользователей, поскольку внешний вид – вещь достаточно индивидуальная, и здесь каждый выбирает то, что ему симпатичнее.
Если сравнивать цены, то сейчас GTX 970, GTX 1060 и RX 480 находятся в одной категории. Да и производительность у всех трех решений приблизительно одинакова, если говорить о разрешении Full HD, как наиболее массовом. GTX 1060 часто вырывается вперед во многих тестовых приложениях, но разницу нельзя назвать ощутимой или принципиальной. А VR еще очень далек от совершенства и только начал набирать обороты. Что это значит? Владельцы GTX 970 продолжают играть на своих видеокартах, и им нет смысла менять их на GTX 1060 и RX 480.
Что же выберут покупатели новых компьютеров? Сложно сказать, потому что рынок очень перенасыщен и велик соблазн взять что-либо из предыдущих топов на вторичном рынке.
