После выхода процессоров Broadwell-E производители материнских плат решили обновить некоторые модели, либо и вовсе представить нечто новое, чтобы вернуть интерес к платформе Intel LGA 2011-3. Но исторически сложилось так, что чипсеты компания Intel для высокопроизводительных решений меняет через поколение. Это же произошло с Intel X99. Достаточно вспомнить, что он является настольной модификацией серверного чипсета Intel C612. Возможно, поэтому Intel не производит обновление своей высокопроизводительной платформы, ведь в серверной среде все консервативно и никто не гоняется за новомодными интерфейсами, да и дополнительные контроллеры никто не отменял.
Самым топовым ЦП для платформы Intel LGA 2011-3 является Intel Core i7-6950X. Это десятиядерный процессор, который обеспечивает работу с двадцатью потоками. А сама платформа позволяет устанавливать восемь модулей памяти по 16 Гбайт каждый, что дает нам в совокупности 128 Гбайт. Стоит отметить, что такие комплекты уже давно существуют в продаже. Можно думать как угодно, но для игр данная платформа подходит в последнюю очередь. Нет, это не означает, что собрав такую систему, на ней не удастся поиграть. Это означает, что пока нет таких игр, которые задействовали бы десять ядер процессора и четыре канала памяти. Согласитесь, все вышеперечисленное больше подходит для профессиональных приложений, связанных с мультипоточным рендерингом или кодированием видео.
Однако производители материнских плат видят эту картину под своим углом и продолжают считать, что на данной платформе можно с успехом создавать игровые станции. Именно поэтому мы можем видеть модели с приставкой Gaming на чипсете Intel X99. Представим себе бескомпромиссного геймера, который решил, что играть он с успехом сможет только на платформе Intel LGA 2011-3 и ему срочно нужна новая недорогая материнская плата, предназначенная для геймеров. В первую очередь следует начать поиски в модельном ряду компании ASRock.
Именно она славится своими демократичными ценами, а качество продукции уже давно не хуже, чем у прочих участников рынка. Здесь мы сразу же натыкаемся на новую модель Fatal1ty X99 Professional Gaming i7. Теперь-то картина начинает проясняться. Как следует из названия (Professional Gaming), плата ориентирована на профессиональных геймеров. Пусть их не так много, но это не значит, что про них следует забывать. Что касается приставки «i7», то, на мой взгляд, она обозначает модификацию Core i7. Это логично, поскольку все модели для платформы Intel LGA 2011-3 называются Core i7.
Посмотрим, чем нас удивит компания ASRock на этот раз.
На этот раз упаковка действительно отличается от ранее рассмотренных плат. Теперь здесь есть красивая и цветная оболочка внутри которой скрывается обычная картонная коробка.
Сама упаковка больших размеров, поэтому оборудована ручкой для удобства транспортировки.
Оформление существенно изменилось, причем в лучшую сторону. Когда я тестировал ASRock Fatal1ty X99X Killer / 3.1, то очень сетовал на то, что и сама упаковка и оформление получились не очень удачными. Здесь производитель уже сделал выводы и решил основательно подойти к оформлению.
Внешний вид никого и ничего не копирует. Он получился оригинальным и вместе с тем достаточно интересным. Я всегда был сторонником того, чтобы лицевая сторона была лаконичной и информативной, а уж сзади можно отвести душу и подробно рассказать о всех нововведениях. Собственно так и получилось.
С лицевой стороны мы в первую очередь видим надпись X99. Это наименование чипсета, на котором базируется данная материнская плата. В левом верхнем углу находится фирменная эмблема Fatal1ty и его логотип. Ниже белыми буквами указано название фирмы производителя. По центру указано наименование модели. В самом низу расположена группа значков, которая указывает на поддержку тех или иных технических решений или технологий.
Посмотрим на обратную сторону.
Я теперь практически полюбил ASRock. Перед глазами еще мелькает тот вертеп, что был раньше, но я так понимаю, что он уже в прошлом. Сравните сами и вы все поймете.
Наконец производитель осознал, что все должно быть структурировано, симпатично, информативно и на этой волне можно осуществлять свою маркетинговую деятельность. В самом верху находятся эмблемы, логотипы и различные значки, которые мы могли уже видеть спереди. В правом верхнем углу находится небольшое изображение самой материнской платы.
Немного ниже находятся три вставки. Первая из них рассказывает о наличии восьми медных слоев металлизации, благодаря чему удалось поднять разгон памяти до DDR4-3300 МГц. Далее нам сообщают о модуле Wi-Fi, который поддерживает самые современные беспроводные интерфейсы. И наконец нам сообщают о наличии двух портов M.2, которые берут по 4 линии PCI-e Gen3 непосредственно от процессора. Прямо по середине представлены еще четыре вставки. Самая первая сообщает о защите слотов PCI-e x16 металлическими рамками, для обеспечения дополнительной безопасности. Тут же нам демонстрируют картинку и сообщают, что без этого замечательного решения их раньше было очень легко сломать. Я же вам еще раз хочу напомнить о том, что какие бы тяжелые видеокарты я не ставил, ничего подобного не наблюдалось и это чистой воды маркетинг, но пусть производитель нас обезопасит и себя успокоит.
Дальше все пройдем мельком: два гигабитных сетевых контроллера и два порта USB 3.1 (Type-A + Type-C), Creative Sound Blaster Cinema 3 (Realtek ALC1150), 12 фаз питания процессора, Sniper KEY, Macro KEY, Gaming Armor, Water Pump Header. В самом низу мы видим схематичное изображение задней панели с обозначением всех интерфейсов и небольшую спецификацию устройства.
Заглянем внутрь.
Перед нами оказывается невзрачная черная коробка с пластиковой ручкой.
Габариты ее практически полностью соответствуют внешней красочной оболочке. Открыв эту коробку, мы сразу видим комплект поставки.
Он расположен сверху на картонном лотке сложной формы. Такая конструкция была необходима для того, чтобы обогнуть самую высокую часть платы, где располагаются разъемы задней панели.
Комплект поставки очень неплохой. Среди информационных носителей можно обнаружить следующее.
Вот такие аксессуары находятся в комплекте поставки.
Я вспоминаю, что в модели ASRock Fatal1ty X99X Killer / 3.1 как раз не хватало беспроводного модуля, хотя его присутствие в изделиях этой категории уже просто обязательно.
Перед нами снова полноразмерная плата формата ATX. Сложно сделать что-либо иное для данной платформы, поскольку тогда придется явно чем-то жертвовать. Габариты устройства составляют 305 х 244 мм.
Снова мы видим красно-черную цветовую палитру, но нельзя не отметить, что производители потихоньку от нее отдаляются. Так, например разъемы здесь уже не красные. Да и в целом красный теперь не доминирует, а лишь гармонически дополняет общее оформление.
Плата смотрится гораздо симпатичнее, чем ASRock Fatal1ty X99X Killer. Она выглядит более консервативно и это делает ее более универсальным решением, которое можно использовать как в составе игровой, так и в составе рабочей станции.
С обратной стороны элементов не так уж много, поскольку основная их часть разместилась спереди. Что интересного мы можем здесь увидеть? Например, заметно, что в прошлое уходят светодиоды, которые просвечивают полосу разграничения звукового кодека.
Раньше платы компании ASRock все ругали за их излишнюю гибкость. В данном случае производитель рапортует о восьмислойной печатной плате. Следует отметить, что на этот раз ничего не гнется и не хрустит.
Снова перед нами аккуратное и качественное исполнение. Все распаяно ровно и чисто.
Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8.
Можно смело сказать, что подобное сочетание - это просто необходимый минимум для данной платформы.
Для установки модулей памяти типа DDR4 предусмотрено восемь слотов черного цвета. Слабозаметные подписи к разъемам присутствуют, но не совсем очевидна очередность установки, поэтому детальная схема не помешала бы. С обеих сторон здесь находятся защелки. Здесь самый верхний слот PCI-e x1 и поэтому никаких проблем с заменой модулей при установленной видеокарте быть не должно.
Производителем заявлены следующие режимы работы памяти DDR4: 2133 / (2400 / 2666 / 2800 / 2933 / 3300 (разгон)) МГц со штатным напряжением 1.2 В. Оверклокерские комплекты памяти типа DDR4 как правило функционируют при напряжении 1,35 В, что соответственно можно выставить вручную в BIOS или просто активировать профиль XMP. Согласно спецификации максимальный объем памяти может достигать 128 Гб, а для процессоров Xeon он составляет 256 Гб, причем даже с коррекцией ошибок ECC.
Питание процессора выполнено по 12-ти фазной схеме. Об этом открыто заявляет и сам производитель, однако на практике они получены путем удвоения.
Микросхемы удвоителей находятся с обратной стороны. Это микросхемы компании Intersil ISL6611A, которые включают в себя и драйвера.
В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL6379.
На каждую из двенадцати фаз приходится по одному транзистору типа Ultra Dual-N (UDM) производства компании Fairchild Semiconductor.
Твердотельные конденсаторы упакованы в позолоченные корпуса. Кроме того, здесь используются катушки индуктивности типа Premium 60A.
Для отвода тепла от транзисторов предусмотрен один небольшой радиатор.
Он изготовлен из алюминиевого сплава и окрашен в черный цвет. В качестве термоинтерфейса используется терморезинка светло-серого цвета толщиной около 1 мм. Сверху радиатора присутствует серебристая надпись X99 и декоративная пластинка. Крепление осуществляется с обратной стороны при помощи двух подпружиненных винтов. Несмотря на это, радиатор не шатается.
Достаточно ли будет такого скромного радиатора для отвода тепла от транзисторов, ведь в основном производители используют комбинацию из двух радиаторов, соединенных тепловой трубкой? Ответить однозначно на этот вопрос сложно, поскольку необходимо длительное тестирование в разных условиях. Однако с уверенностью можно сказать, что в хорошо проветриваемом корпусе и в штатном режиме работы процессора проблем возникнуть не должно.
Еще один радиатор находится на чипсете.
Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху также можно заметить декоративную пластинку с надписями ASRock и Fatal1ty. В качестве термоинтерфейса мы опять видим терморезинку, но на этот раз темно-серого цвета. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны.
Под этим радиатором находится чипсет Intel X99.
На фоне Intel Z170 он уже кажется немного устаревшим потому, что Z170 появился существенно позднее и получил большое количество линий PCI-e Gen3.
Что же касательно поддержки накопителей типа SATA 3, то здесь превосходство осталось за Intel X99, поскольку он обеспечивает десять портов SATA 3, два из которых могут использоваться как SATA Express.
Разумеется, есть поддержка различных режимов RAID. Кроме этого на плате можно обнаружить два разъема Ultra M.2, для поддержки накопителей соответствующего стандарта. Это обозначает использование четырех линий PCI-e третьего поколения. Они обеспечивают скорость передачи данных до 32 Гбит/с.
Еще чипсет поддерживает до шести портов USB 3.0 и восемь USB 2.0. Четыре разъема USB 3.0 находятся на задней панели, но они представлены отдельным контроллером ASMedia ASM1074.
И еще есть две колодки для подключения четырех устройств, которые расположены недалеко от основного коннектора питания ATX.
Конечно же, не обошлось без поддержки нового стандарта USB 3.1. Два таких порта разных типов (Type-A и Type-C) находятся на задней панели. Оба они реализованы при помощи отдельного контроллера ASMedia ASM1142.
В правом нижнем углу находятся две колодки USB 2.0, для подключения четырех устройств, а также разъемы COM, TPM и сдвоенный семисегментный индикатор POST кодов загрузки и инициализации.
Левее разместились два коннектора для подключения кнопок и индикаторов корпуса, а также спикерфона. По соседству с ними распаяны две микросхемы BIOS, их переключатель, а также джампер ClrCMOS для сброса настроек.
В левой части расположился звуковой кодек Realtek ALC1150, операционные усилители и специальные звуковые конденсаторы.
Вся эта звуковая подсистема называется Creative Sound Blaster Cinema 3. Чтобы до нее добраться, необходимо снять декоративный пластиковый кожух, закрывающий левый край, включая разъемы задней панели.
Такое решение мы уже видим не первый раз, и оно уже не выглядит необычным. Единственное, что мне понравилось в данном случае - использование винтового соединения.
Обычно эти кожухи крепятся саморезами. Достаточно один раз их демонтировать и после повторного монтажа они уже прокручиваются и не фиксируют конструкцию. Здесь на пластиковой детали есть специальные металлические втулки, в которые и вкручиваются винты. Поэтому монтаж/демонтаж можно осуществлять много раз и не волноваться за крепление.
На данной материнской плате предусмотрено всего пять слотов расширения.
Может показаться, что маловато, но на мой взгляд этого вполне достаточно, для установки двух видеокарт и дискретного аудиоадаптера. Для накопителей было бы разумно задействовать парочку разъемов M.2.
Разумеется, никак не обойти ограничения младших моделей процессоров, где задействовано всего 28 линий PCI-e. Чтобы понять, как они распределяются достаточно посетить сайт производителя и заглянуть в спецификацию. Обратите внимание на то, что все слоты PCI-e x16 обрамлены металлической рамкой, которая должна защитить этот разъем от поломки и разрушения.
Контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D распаян с обратной стороны устройства.
Спереди по левому краю платы можно обнаружить два гигабитных сетевых контроллера от компании Intel. Это Intel I218V и Intel I211-AT.
Теперь обратим внимание на разъемы задней панели.
Зачем нам антенны? Видимо для беспроводного модуля, который установлен на плате. Сняв его, мы не увидим на его корпусе вообще никаких обозначений.
Поэтому, чтобы добраться до сути, необходимо снять одну крышку. И теперь мы можем увидеть, что это карточка типа M.2 производства компании Intel.
Этот адаптер поддерживает самые современные стандарты беспроводной связи, включая двухдиапазонный IEEE 802.11ac.
| Поддерживаемые процессоры | Core i7 в исполнении Socket 2011-v3 |
| Системная шина, частота | DMI 2.0х4 (20 х 4 Гбит/с) |
| Системная логика | Intel X99 |
| Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 2933 / 3300 (разгон)) МГц |
| Слоты расширения | 3 - PCI-e x16 Gen3 (x16+x16 или x16+x8+x8); 2 - PCI-e x1 Gen2 |
| Поддержка Multi-GPU | SLI, 3-WAY SLI, CrossFireX |
| Поддержка SATA/RAID | 10 x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 1 x SATA Express (совмещен с 2 х SATA 6 Гбит/с (4, 5)); 2 x Ultra M.2 порт – 2x PCI-e x4 Gen3 |
| Поддержка M.2/NVMe | Да/Да |
| Сеть | 1х Intel I218V; 1x Intel I211-AT |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 2 + 1 + 4 x USB 2.0 (Intel X99) |
| USB 3.0 | 4 x USB 3.0 (Intel X99); 4 x USB 3.0 (ASMedia ASM1074) |
| USB 3.1 | 1 x USB 3.1 Type-C (ASMedia ASM1142); 1 x USB 3.1 Type-A (ASMedia ASM1142) |
| Системный мониторинг | Nuvoton NCT6791D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы и кнопки задней панели | 1 х PS/2; 2 x USB 2.0/1.1; 4 х USB 3.0; 1 x USB 3.1 Type-C; 1 x USB 3.1 Type-A; 2 x RJ45; 2 x Ant; 5 x 3.5 мм Jack; 1 х Optical S/PDIF Out; 1 x ClrCMOS |
| Фирменные технологии |
|
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
Меню настроек BIOS на всех материнских платах компании ASRock девятой серии приблизительно схоже. Лишь в новых моделях появилось краткое меню EZ Mode, которое уже давно используется в оболочках системных плат ASUS. Там можно осуществить самые простые настройки, мониторинг, а также получить краткую информацию о системе.
Саму прошивку BIOS можно изучить, посмотрев прилагаемый видеоролик.
Как уже многократно отмечалось, меню настроек очень удобное и хорошо оформлено. Что касается установок, то все они применяются корректно. Это же касается поведения материнской платы при переразгоне. При последующей перезагрузке просто загружаются штатные значения.
Тестирование материнской платы ASRock Fatal1ty X99 Professional Gaming i7 проводилось в составе следующей конфигурации:
Для начала рассмотрим штатный режим с настройками по умолчанию. Работают все энергосберегающие функции, и поэтому при отсутствии нагрузки на процессоре его частота и напряжение на нем падают.
Покупать такой процессор, чтобы видеть подобную картину - неразумно. Если уж кто-то на него раскошелился, нужно отдавать отчет тому, что он должен работать на все свои восемь ядер и шестнадцать потоков. Даже играть на нем - верх непрактичности. Не могут пока игры нагрузить такой процессор в полной мере. Поэтому удел его - профессиональные задачи.
Посмотрим, как обстоят дела в нагрузке.
В данном случае мы видим лишь, как работает технология Intel Turbo Boost MAX 2.0, а процессоры поколения Broadwell-E уже поддерживают следующую генерацию данной технологии, а именно Intel Turbo Boost MAX 3.0. Это означает, что в однопоточных приложениях функция автоматического разгона повышает частоту единственного ядра еще выше. Кстати, температура при интенсивной нагрузке не такая уж высокая. Самое горячее ядро достигает всего 57°C.
Переходим к разгону. Сам производитель не позиционирует данную плату для разгона, но тем не менее в меню настроек BIOS есть пункт для автоматического разгона, и я им решил воспользоваться. Для этого запустил предустановку на 4 ГГц и система успешно загрузилась. После этого включил XMP профиль и еще раз загрузил операционную систему.
Однако выяснилось, что напряжения на ядрах сильно завышено – 1.36 В. Поэтому процессор стал перегреваться и уходить в троттлинг. Пришлось снизить напряжение до 1.3 В.
Как видите, процессор уже находится на грани. После того как я установил коэффициент до 42, одно ядро начало греться до 100°C и демонстрировать троттлинг. Однако это меня не сильно смутило, и дальше я уже проводил тестирование на частоте 4200 МГц.
Тестирование ASRock Fatal1ty X99 Professional Gaming i7 проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 25°C в следующих режимах:
Тесты проводились под операционной системой Windows 10 x64, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06p>
Cinebench R11.5Посмотрим теперь на температуру радиаторов.
Температура радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab Pro 1.
Несмотря на громкое название, звук на данной плате самый обычный, точно такой же встречается и на решениях классом ниже. Он чистый, ровный и без искажений.

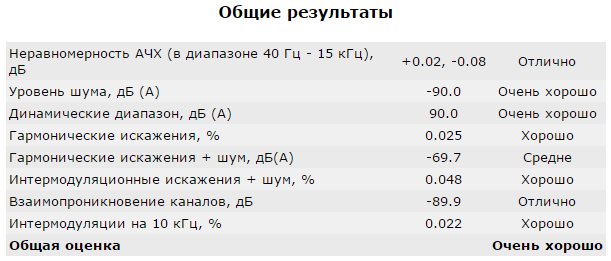

Посмотрим на результаты, полученные при помощи программы RMAA.
16 бит, 44.1 кГц
24 бит, 192 кГц
С самого начала знакомства вызывает удивление название новинки ASRock. Почему? Не надо далеко ходить за примером, достаточно взять и сравнить результаты в играх с процессорами Intel Core i7-6700K и Core i7 6950X на штатных частотах без разгона. Легко догадаться, что Intel Core i7-6700K при прочих равных окажется быстрее, а в тех случаях, где производительность упрется в видеокарту, они будут равны.
Здесь можно возразить, что платформа Intel s2011-v3 позволяет установить четыре видеокарты, которые будут работать по формуле x8+x8+x8+x8, благо у CPU есть 40 линий PCI-e Gen3. Начнем с того, что данная материнская плата этого сделать не позволяет. Однако даже если предположить, что это возможно, людей, которые будут использовать Quad SLI, не так уж много. Кроме того, существуют модели системных плат на чипсете Intel Z170, позволяющие реализовать подобное.
Теперь оценим данный продукт по существу. В первую очередь я бы хотел заметить, что заметно улучшилось оформление, да и сама упаковка в целом. Производитель сделал правильный шаг и отказался от обозначения Killer в своем продукте. Дизайн материнской платы тоже претерпел ряд изменений и если сравнивать ее с предшественницами, то мне показалось, что он однозначно стал лучше. Больше нет уже слотов красного цвета, а сам он постепенно уходит из продукции, ориентированной на геймеров. Мода меняется, и вместе с ней меняется подход к оформлению системных плат.
В остальном мне показалось, что все сделано достаточно качественно и разумно. Получился своего рода разумный минимализм. По максимуму использованы возможности чипсета, а добавлен лишь контроллер USB 3.1, что логично. Накопители M.2 уже активно появляются и поэтому наличие двух таких разъемов тоже не будет лишним. Добавим сюда же хороший Wi-Fi и два гигабитных сетевых адаптера Intel.
Разгон в случае ASRock Fatal1ty X99 Professional Gaming i7 находится на среднем уровне, и он осуществляется просто, нужно лишь помнить, что при загрузке предустановок завышается напряжение и его нужно немного подкорректировать, а заодно включить XMP профиль для своей памяти. Перед нами идеальная плата? У нее нет недостатков? Возможно, что так и есть, поскольку меня она всем устроила и никаких явных недостатков не обнаружилось. Возможно, производитель просто прочитал мою статью по ASRock Fatal1ty X99X Killer / 3.1 и сделал правильные выводы.
