Лаборатория продолжает цикл материалов, посвященных видеокартам серии GeForce GTX 1080. Ранее мы рассмотрели несколько версий разных производителей:
Благодаря нашему партнеру – компании Регард, мы протестируем еще одну модель, выпущенную Gigabyte – GeForce GTX 1080 Xtreme Gaming, которая снабжена расширенным комплектом поставки Premium Pack.
По сравнению с предшественницами видеокарта обрела новые формы и дизайн, получила усиленную подсистему питания и трехслотовую систему охлаждения, а также интересный набор аксессуаров. Забегая вперед, скажем, что у каждого производителя есть топовая модель, оснащенная воздушной СО, и для компании Gigabyte такой стала GeForce GTX 1080 Xtreme Gaming. Посмотрим, на что она способна.
Полное название: Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack, код производителя: GV-N1080XTREME-8GD Premium pack.
Модель Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack поставляется в огромной тяжелой упаковке, которая так и говорит «открой меня и найди все мои секреты».
Внешний дизайн коробки не претерпел сильных изменений: в центре расположен яркий логотип серии, а в нижнем ряду – знакомые эмблемы. Нас извещают о том, что новинка оснащается оригинальной системой охлаждения Windforce и обеспечивает поддержку виртуальной реальности, на которую в данном случае делается большой акцент. Кроме того, видеокарта может похвастать расширенной четырехлетней гарантией.
Обратная сторона коробки больше насыщена разнообразной информацией. Рассказывается о достоинствах кулера с измененной формой пластин радиатора и крыльчатки вентиляторов, о пыленепроницаемом покрытии для защиты печатной платы от пыли и влаги, симпатичной подсветке RGB и комплектном мостике SLI.
Впрочем, чем видеокарта на самом деле выделяется «по одежке», так это поддержкой виртуальной реальности, к которой на сей раз отнеслись серьезнее, чем обычно. Обо всем по порядку.
Упаковка модели Gigabyte заслуживает отдельного внимания. Разработчики постарались по максимуму наделить ее притягивающими взгляд элементами.
Верхняя коробка скрывает часть комплектации, в которую вошли листовка с гарантией, информационная брошюра по регистрации, приятная папочка для документов (можно пощеголять перед знакомыми) и пара дополнительных аксессуаров.
Это тканевый коврик для мыши средних размеров – XMP300, переходник питания 2 х 6pin->8pin и аксессуар, предназначенный для настоящих фанатов – защита для запястья (некоторым привычнее будет наименование «напульсник»
Если вы желаете вплотную заняться виртуальной реальностью, то версия Gigabyte подходит для этого как нельзя лучше. В комплекте можно обнаружить панель для корпуса Xtreme VR Link для отсека 5.25" с двумя входами HDMI и двумя коннекторами USB 3.0, а также заглушку на заднюю панель, металлический логотип Gigabyte и мостик SLI на две видеокарты.
Модель Gigabyte бережно упакована в дополнительный антистатический пакет и мягкие вставки. С целью закрепить ее внутри отсека из вспененного полиэтилена предусмотрены две картонные вставки, в которых размещены поролоновые насадки. Все разъемы закрыты яркими оранжевыми и черными колпачками.
После процедуры извлечения видеокарты из упаковки перед нами наконец-то предстает Gigabyte GeForce GTX 1080 Xtreme Gaming во всей своей красе, поражая не только дизайном, но и габаритами.
Длина модели составляет 288 мм, ширина – 140 мм, высота – 57 мм. Последний параметр говорит о том, что новинка перекроет три слота расширения, и энтузиастам, которые собираются установить две таких видеокарты в режиме SLI, потребуется просторный корпус и материнская плата с разъемами PCI-Express, удаленными друг от друга на необходимое расстояние.
Рассматриваемая версия GeForce GTX 1080 обладает интересным внешним видом, который подчеркивается тремя крупными вентиляторами диаметром 95 мм каждый и интересным кожухом, оснащенным подсветкой боковой панели и перекрестия в центре.
Обратная сторона в лучших традициях топовых продуктов защищена опорной пластиной (backplate). Из интересных особенностей отметим, что она является частью пассивной системы охлаждения, контактируя с печатной платой посредством термоинтерфейса.
Следующий ракурс позволяет оценить конструктивные особенности модели и выступающие элементы кулера.
Задняя панель в точности повторяет эталонный вариант модели Nvidia с пятеркой видеовыходов:
Поддерживаются следующие разрешения:
Не стоит расстраиваться, если вам этого покажется мало. В передней части Gigabyte GeForce GTX 1080 Xtreme Gaming находятся дополнительные два входа HDMI для подключения виртуальной реальности посредством панели Xtreme VR Link.
Кроме того, видеокарта Gigabyte оснащена настраиваемой RGB подсветкой. Приятной особенностью является боковая вставка «Fan Stop», позволяющая оценивать состояние полупассивных (как их называют сами разработчики) вентиляторов, останавливающихся в режиме простоя.
Дополнительное питание реализовано при помощи двух восьмиконтактных разъемов, а поставляемой через них энергии с лихвой хватит даже при экстремальном разгоне.
Следуя популярному тренду, они снабжены светодиодными индикаторами подключения.
В качестве системы охлаждения на видеокарте Gigabyte GeForce GTX 1080 Xtreme Gaming использован массивный кулер со множеством достоинств. Однако чтобы их изучить, необходимо открутить семь подпружиненных винтиков, отсоединить три коротких проводка с питанием и подсветкой и справиться с огромным количеством термоинтерфейса, склеивающим печатную плату и радиатор.
Основание кулера представлено в виде массивной медной пластины, накрывающей все восемь микросхем памяти. От технологии прямого контакта в данном случае отказались, возможно, оно и к лучшему.
За охлаждение подсистемы питания отвечает напаянная алюминиевая вставка с двумя рядами термопрокладок.
Инженеры равномерно распределили нагрузку с помощью крепления, как следствие, отпечаток транзисторов очень равномерный, что благотворно сказывается на температурных показателях.
Конструкция массивного радиатора проста – это двухсекционный теплорассеиватель, набранный из огромного количества алюминиевых пластин сложной формы. Все соединения тщательно пропаяны.
Уделим внимание второй секции охладителя. Разработчики постарались по максимуму задействовать полезную площадь радиатора и увеличить площадь контакта с воздушным потоком, что в итоге, по заверению инженеров, положительно сказывается на эффективности системы охлаждения.
Еще одним дополнительным фактором является использование композитных тепловых трубок, что повышает передачу тепла. В общей сложности здесь применяется шесть трубок: пять – диаметром 8 мм, одна – 6 мм.
Кожух системы охлаждения заслуживает отдельного абзаца. Видеокарта Gigabyte GeForce GTX 1080 Xtreme Gaming отличается если не гибридной, то интересной схемой расположения вентиляторов и способом их работы, о котором поговорим чуть ниже. Металлическая структура кожуха внушает доверие, как и примененная подсветка.
Помимо боковой панели, цветной индикацией оснащена центральная секция с логотипом «Xtreme Gaming».
Вентиляторы тоже не так просты, как кажется. Модели диаметром 95 мм очень сложно разместить на видеокарте длиной 288 мм, поэтому разработчики использовали необычный подход: две боковые вертушки получили широкие лопасти в верхней части конструкции, а центральная – в нижней.
Тем самым крыльчатки перекрывают друг друга, да еще и вращаются в разные стороны! Все это сделано для повышения эффективности системы охлаждения. Осталось лишь проверить такое решение на практике.
Во всех трех случаях вентилятор представлен известной компанией Power Logic, модель PLD10015B12H. Они способны вращаться в диапазоне 0-3200 об/мин и быть тихими до 1600 об/мин.
Завершает конструкцию системы охлаждения опорная пластина. Помимо своих основных обязанностей она отводит тепло от зоны VRM и нескольких микросхем памяти при помощи нескольких полос термопрокладок. Стоит отметить, что температуры этих элементов становятся ниже, а вот сам «бэкплейт» очень горяч.
Видеокарта Gigabyte GeForce GTX 1080 Xtreme Gaming построена на оригинальной печатной плате черного цвета с глянцевым отливом, который на деле оказывается специальным покрытием для защиты от влаги и пыли.
Использовано стандартное расположение элементов: графический процессор размещен в центре, микросхемы памяти – вокруг него. Ширина текстолита PCB увеличена для применения более мощной подсистемы питания.
Элементная база выполнена по концепции Ultra Durable VGA, которая включает использование качественных конденсаторов, дросселей с ферритовыми сердечниками, полевых транзисторов и двойных медных слоев в плате.
Подсистема питания выполнена по формуле «12+2»: двенадцать фаз отводится на графический процессор, а две достаются видеопамяти.

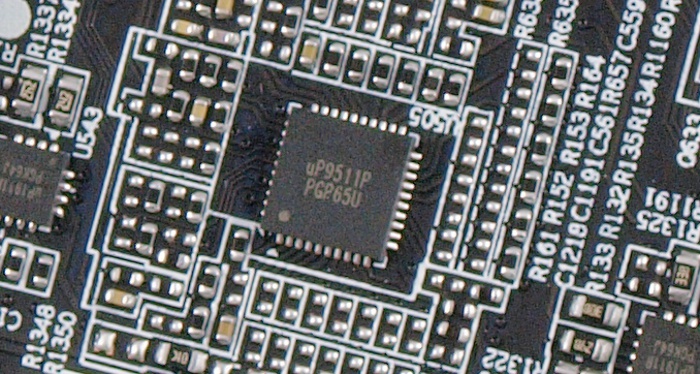

В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Сердцем героя обзора стал GPU GP104-400-A1, произведенный по 16 нм техпроцессу на 28-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron.
Тактовая частота микросхем памяти составляет 1276 МГц (эффективная частота – 10208 МГц).
Тестирование видеокарты Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 14.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
В первую очередь отметим, что рабочие частоты Gigabyte GeForce GTX 1080 Xtreme Gaming являются одними из самых высоких среди всех версий GeForce GTX 1080, наделенных заводским разгоном.
Разработчики постарались выделить модель на фоне конкурентов не только проработанным дизайном и усиленной подсистемой питания, но и приростом производительности. Частота ядра была повышена с 1607 МГц до 1759 МГц при напряжении 1.05 В (в режиме Boost – с 1733 МГц до впечатляющих 1898 МГц), видеопамяти – с 1251 МГц до 1276 МГц.
В режиме бездействия модель Gigabyte останавливает вентиляторы, как и подобает видеокарте топ-класса. При этом благодаря массивному радиатору температура даже после нагрузки опускается до 40-41°C. В целом работу новинки можно оценить как бесшумную, паразитных звуков от дросселей не отмечается.
Но что нам режим простоя, займемся тестами! В нагрузке Gigabyte GeForce GTX 1080 Xtreme Gaming преображается: за счет технологии GPU Boost частота ядра повышается до 2012 МГц, что сравнимо с одним из конкурентов – MSI GeForce GTX 1080 Gaming Z. Температура GPU неохотно растет до 68°C, система охлаждения параллельно повышает обороты вплоть до 1700 об/мин.
Что ж, новинка работает тихо в закрытом корпусе и обеспечивает уровень шума ниже среднего на открытом стенде, что не доставляет дискомфорта при продолжительной работе. Здесь придраться не к чему, за исключением того, что оппонент делает это при 1100 об/мин. Паритет у них и по температуре подсистемы питания – всего 84°C.
Стресс-тест в утилите MSI Kombustor оказывается более серьезным испытанием. Что характерно, видеокарта Gigabyte отказывается сбрасывать частоту ядра и напряжение, продолжая упорно выдавать положенную производительность.
Это сказывается на общем фоновом шуме, который возрастает до среднего, уже различимого на фоне остальных комплектующих, но совершенно неназойливого. Система охлаждения работает при 2000 об/мин и 73°C.
Возможности разгона проверялись с помощью фирменной программы Xtreme Gaming Engine. Она позволила выставить лимит по энергопотреблению в положение +50%, обороты кулера были принудительно зафиксированы на отметке 100%. Стабильность проверялась в утилите ОССТ 4.4.2.
При разгоне модели Gigabyte GeForce GTX 1080 Xtreme Gaming были получены следующие результаты: частота ядра – +111 МГц, памяти – +112 МГц.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Система охлаждения видеокарты Gigabyte GeForce GTX 1080 Xtreme Gaming является одним из достоинств новинки. Разработчики предусмотрели большой запас без вреда для остальных компонентов (в том числе зоны VRM), поэтому у энтузиастов с открытыми стендами есть возможность сделать модель немного тише.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Модель Gigabyte GeForce GTX 1080 Xtreme Gaming из серии Premium Pack относится к топовому сегменту. Как следствие, за нее немало просят, и она подойдет лишь тем энтузиастам, которые ради качества и функциональности за ценой не постоят.
Среди положительных моментов новинки отметим высокий уровень быстродействия, который обеспечивается хорошим разгоном, и систему охлаждения. О последней можно говорить долго, пересказывая все ее достоинства: отличные возможности при низком и умеренном уровне шума, а также большой потенциал. Упоминания заслуживает и реализация подсветки, ставшей обязательным атрибутом флагманских и геймерских моделей, и расширенная четырехлетняя гарантия.
Что касается собственно Premium Pack, то впервые за много обзоров слово «премиальный» можно применить в том ключе, которое оно обычно означает. Несмотря на то, что эра виртуальной реальности еще не настала, компания Gigabyte отметилась на этом фронте, выпустив видеокарту, полностью готовую к данной технологии. Но комплект интересен не только этим. В него входят мостик SLI, фирменный коврик, напульсник, дополнительная панель и переходник; все то, что раньше, лет десять назад, было обыденным и обязательным, а теперь кажется какой-то роскошью.
Тем не менее, без замечаний не обошлось. Можно придраться как к габаритам видеокарты, так и к стоимости, но все это оправдано статусом модели, ее позиционированием на рынке и богатой комплектацией.
В итоге видеокарта Gigabyte GeForce GTX 1080 Xtreme Gaming Premium Pack оказалась интересным вариантом топ-класса с множеством достоинств и несколькими недостатками. Это одна из лучших версий GeForce GTX 1080, рассчитанная на продвинутых пользователей и энтузиастов.
