В предыдущем материале было рассказано о совместимости кулеров Ice Hammer IH-900B и Arctic Accelero Hybrid III-120 с моделью AMD Radeon RX 480, а также изготовлении радиатора, отвечавшего за рассеивание тепла с транзисторов силовой цепи питания.
Мы продолжим эксперименты и рассмотрим другой вариант радиатора, который был модифицирован и успешно применен. Кроме того, стоит изучить возможности штатной крепежной пластины видеокарты и нюансы применения теплорассеивателей для зоны питания.
В обзоре Arctic Accelero Hybrid III-120 и Accelero Hybrid III-140 мною уже выражалось недовольство по поводу используемых (особенно 120 мм) вентиляторов, которые не соответствовали системам охлаждения. Именно из-за этого в прошлый раз для проверки была взята 120 мм модель из комплекта предшественника гибридной системы охлаждения. Как и ожидалось, результаты стали лучше. Но больше всего мне не давал покоя 140 мм, на каких оборотах он крутится-вертится.
Ранее уже говорилось, что на плате через прямоугольное отверстие, откуда выходят три провода, можно видеть контакт, который отвечает за обороты вентилятора (тахометр). Почему производитель отказался от отдельно выводимого кабеля «сигнал»? Потому что невозможен одновременный мониторинг на одном канале двух и более одинаковых вертушек, тем более разных по скорости вращения, мощности и типоразмеру. Но им ничего не мешало сделать отдельно подключаемый провод с коннектором, который можно было бы подключать к материнской плате, чтобы пользователь хотя бы мог отслеживать работу и количество оборотов. Очередной вопрос к разработчикам остается открытым.
Если этого не сделал разработчик, почему не сделать самостоятельно? Конечно, был риск, что во время припаивания провода к контакту произойдет частичный или полный выход из строя вентилятора. Паял не я, обратился к знакомому специалисту, у которого за плечами десятилетний опыт пайки под микроскопом в СЦ. Теперь пустующий контакт обрел провод на своем месте. Вентилятор стал полноценным PWM(ШИМ) устройством с разными способами подключения.
Первый вариант: подключить к удлинителю вентилятор 80 мм и отдельно 3-pin (куда был вставлен кабель «сигнал») к материнской плате, отслеживая его работу через BIOS или с помощью программ мониторинга, без управления.
Второй вариант: установить недостающий контакт в 4-pin коннектор вентилятора 140 мм, подключать независимо к материнской плате или реобасу, полностью контролировать и управлять им.
Данный вентилятор принимал участие в тесте в составе Arctic Accelero Hybrid III-140, как в связке с 80 мм, так и отдельно. Минимальные обороты, которые мне удалось получить – 500 об/мин, максимальные – 1375 об/мин.
Пластина, применяемая на эталонной версии Radeon RX 480, выполняет три функции: ребра жесткости, кронштейна для крепления кожуха и теплоотвода с зоны подсистемы питания и модулей памяти GDDR5.
Опыт ее использования описал мой коллега и товарищ Go.d-bq на Radeon R9 290Х. На этот раз все пройдет не с таким размахом и запилом, как было у него. Обойдемся без ее «подгонки», все по той же причине: из-за возврата тестового образца.
Примерка на видеокарте показала, что для использования ватерблока-помпы требуется расширять входной проем радиатора в пластине.
Чтобы лучше понять, сколько придется стачивать, была взята крепежная рамка от ватерблока. Специально не снимал ее, просто она оказалась у меня по бартеру со всякой мелочью.
Как видно визуально, для совместимости придется спилить не так уж и много. Повторюсь опять, что видеокарту придется возвращать и во время экспериментов ее пластина не пострадала.
На анимированной картинке ниже в формате «.gif» показано, сколько и с каких сторон требуется убрать для установки Arctic Accelero Hybrid.
В случае с Ice Hammer IH-900B такой подгонки было бы недостаточно, поэтому его использование с крепежной пластиной отложим до лучших времен.
Радиатор, который предстояло модифицировать, выбирался из предлагаемых компанией Arctic в качестве дополнительного опциона в составе систем охлаждения Arctic Accelero Hybrid III-120 и Accelero Hybrid III-140 или отдельного комплекта, который можно приобрести в свободной продаже.
После изучения всего арсенала я подумал, что VRM Set, предназначенный для GeForce GTX 980, GTX 980 Ti и GTX 1080, можно будет подогнать до размеров цепи питания и установить его. Но после проведения расчетов и с учетом того, насколько кропотливая работа предстоит, отказался от этой затеи. Остановился на другом варианте, предназначенном для видеокарт Radeon R9 280 и R9 280X. Подгонка могла оказаться минимальной, но после тщательной «мозговой атаки» стало ясно, что один из краев контактной площадки радиатора не смог бы закрыть собой одну из фаз независимо от его размещения (в сторону планки видеовыходов или сторону графического процессора). И этот вариант настиг провал.
Игра на выбывание закончилась, выбор остался невелик. Комплект «Generic» в расчет не берем по понятным причинам – из-за его малой эффективности, а Set для GeForce GTX 770 и GTX 780 Ti не подходит по определению. Остается VRM Set 290/290X, на первый взгляд не подходящий из-за своей ширины (12.5 мм контактной площадки), которая не в состоянии обеспечить полное покрытие всей цепи питания. Как же его сделать совместимым и использовать с Radeon RX 480?
Эврика! Если не надо пилить, можно нарастить. Решено было сделать из алюминия контактную площадку по шаблону, который использовался для изготовления радиатора в радиаторе в прошлом материале.
Модифицируемый радиатор было решено использовать лишь с Arctic Accelero Hybrid III-140, поскольку для совместимости с Ice Hammer IH-900B ребра пришлось бы укорачивать больше, теряя в площади рассеивания тепла.
Что касается возможности использования на Radeon RX 480 радиатора VRM Set R9-290(X) совместно с Hybrid III-140, то расстояние от рамки видеовыходов до края ватерблока не должно превышать 73 мм. С применением Ice Hammer IH-900B, дабы не упираться в кулер, ребра придется укорачивать в длину до 52 мм. А в зоне силовой цепи питания самой высокой точкой являются дроссели – 9 мм. Расстояние от крепежных отверстий до края печатной платы составляет 88 мм. Надеюсь, эта информация пригодится.
Чтобы точно выяснить, как закрепить готовую пластину на VRM Set R9-290(X) и где именно лишнее придется убирать подпиливанием, нужно примерить с уже установленным ватерблоком-помпой на печатной плате.
Как видно на снимке выше, препятствием для установки является край кожуха Arctic Accelero Hybrid III-140. Только сейчас пришла мысль, что его можно снять, но VRM Set R9-290(X) потребуется и для других экспериментов, и без запила не обойтись. Но это уже другая история, о которой будет рассказано в другом материале.
Соответствующий чертеж Arctic VRM Set R9-290(X):
Участок, заштрихованный линиями под углом, будет подвергнут процедуре отпиливания. Использовался дремель со скоростным диском, с их помощью ребра радиатора укорачивались по длине.
Пусть вид получился не совсем презентабельным, но зато поставленная цель была достигнута. Полностью отрезать поперек ребер не стал из-за пазов, в которые крепится винтами комплектный вентилятор 80 мм Hybrid III-140.
Один запил закончен, перейдем к другому. Впрочем, для окончательной совместимости и установки VRM Set R9-290(X) на силовой цепи питания, как уже упоминалось, требуется нарастить контактируемую площадь.
Среди кучи своих железяк нашел отпиленное ребро профиля трехмиллиметровой толщины, из которого изготовлял когда-то радиатор, и пустил его на заготовку. Все выпиливалось аналогично, как в первом материале. На пластину 25 х 85 мм накладывался шаблон, обводился по контуру, по линиям стачивалось все лишнее. Проделывались отверстия с межцентровым расстоянием 74 мм.
Единственное отличие заключается в том, что в самой площадке пришлось делать отверстия и расширять их под винт с потайной головкой для улучшения крепления на основании радиатора. А вот решение проблем в готовом виде:
Примерка на силовой цепи:
Все совпадает и подходит, переходим к следующей процедуре. Через отверстия готовой пластины (фотография выше) приложил к основанию модифицируемого радиатора: затем сделал пометки маркером, накернил и просверлил, а неровности и шероховатости зашкурил (анимированная картинка ниже).
В отверстиях контактной площадки модифицируемого радиатора была сделана резьба.
Итак, пластина и VRM радиатор готовы, осталось совместить одно с другим. Для лучшей теплопередачи и сцепления двух поверхностей использовался двухкомпонентный термоклей Arctic Silver Adhesive.
Перед подготовкой к установке на планку в межцентровые отверстия 74 мм были вставлены винты M3 х 20 мм с потайной головкой, иначе после склеивании не было возможности вставить в отверстия.
Смешал один к одному выдавленную пасту из тюбиков «А» и «В», шпателем равномерно распределил полученную массу на поверхности основания радиатора, прижал крепежную планку и для лучшего сцепления клея с поверхностями закрепил винтами.
Готовый к применению модифицированный Arctic VRM Set R9-290(X).
Очень хочется сравнить видеокарту с ее пластиной по эффективности с другими радиаторами, а без подгонки не обойтись. Что же делать? Какой может быть выход из сложившейся ситуации?
Еще раз покрутив в руках кронштейн ватерблока с пластиной видеокарты и проведя дополнительные измерения, пришел к выводу, что для полного контакта не хватает всего-то 0.5-1.0 мм. Нужна медная вставка-пластина, которую можно подложить между поверхностями кристалла графического процессора и ватерблока. Во времена Radeon HD 7970 производитель компонентов СЖО EKWB выпускал медные вставки, на снимке ниже.
Вот такая пластина-адаптер и была применена мною. Медную пластину с предварительно нанесенной термопастой Arctic MX-4 приложил на поверхность основания ватерблока. Во время монтажа и вкручивания винтов в кронштейн ватерблока винты чуть-чуть упирались в крепежную пластину видеокарты. И пусть с небольшим трудом, но эту конструкцию все-таки удалось закрепить.
Ватерблок-помпа на видеокарте с крепежной пластиной Radeon RX 480:
После снятия Arctic Accelero Hybrid III-140:
Как видно, отпечаток отличный. Правда, пластина сместилась во время установки на видеокарту в сторону от центра основания.
Одна задача решена, перейдем к следующей. С установкой модифицированного VRM Set R9-290(X) никаких проблем не возникло. Крепление двух радиаторов между собой происходило двумя винтами, шайбами и гайками через отверстия в печатной плате видеокарты с межцентровым расстоянием 74 мм. На транзисторах силовой цепи питания использовалась все та же Arctic Thermal Pad размером 50 х 50 мм и толщиной 1 мм.

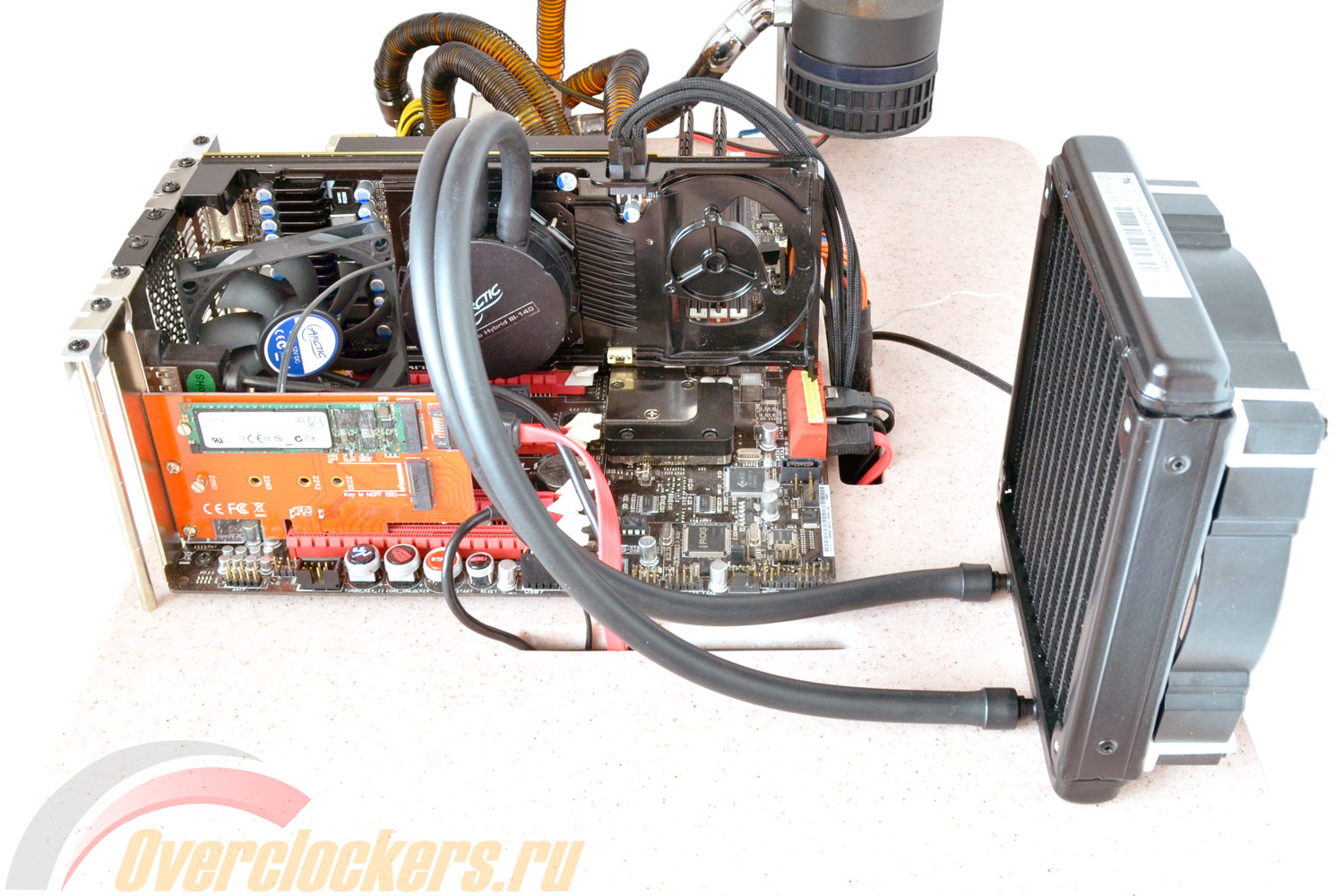

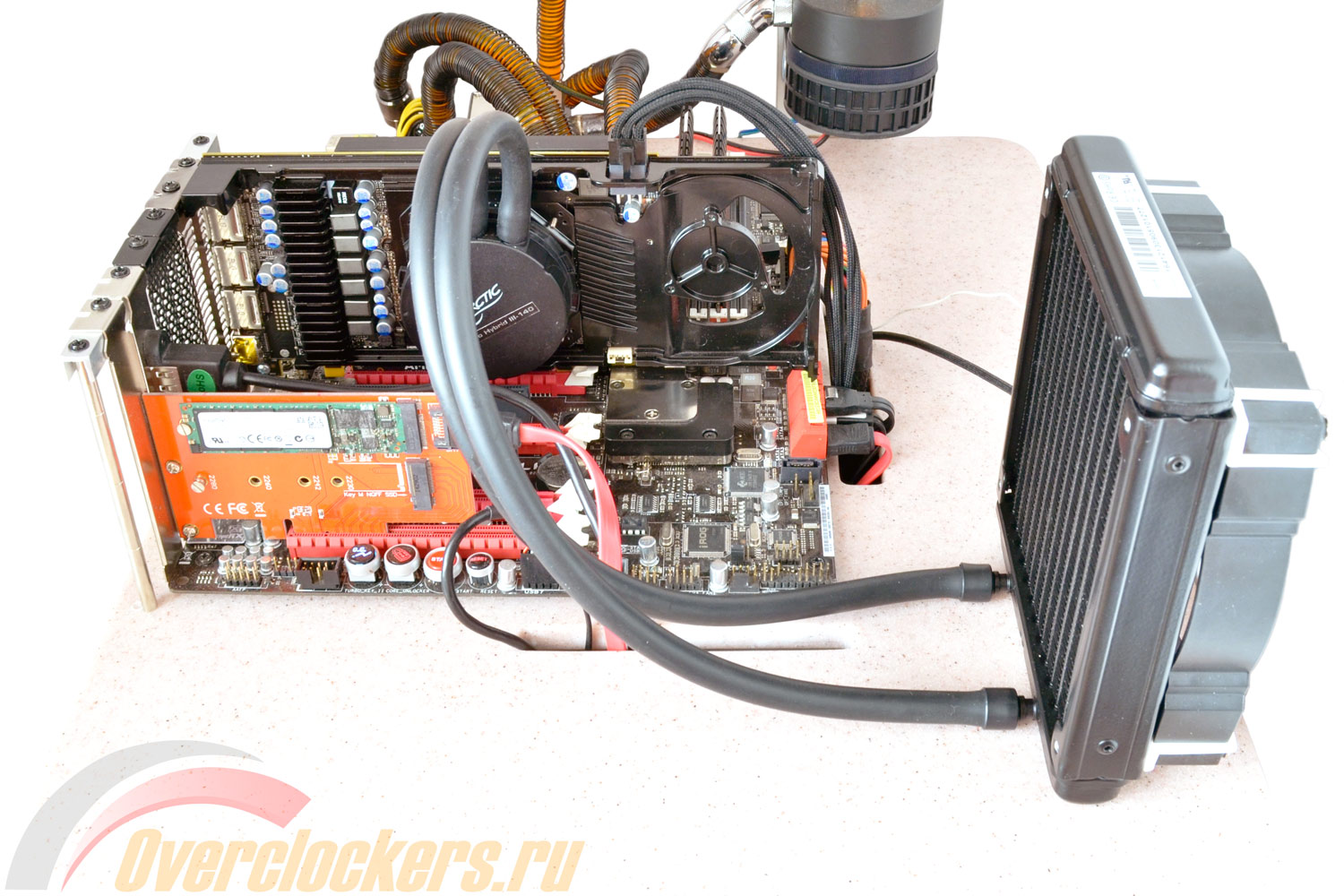

Приведем фотографии Arctic Accelero Hybrid III-140, установленной вместе с модифицированным радиатором на Radeon RX 480:
Все готово для практического применения и получения результатов.

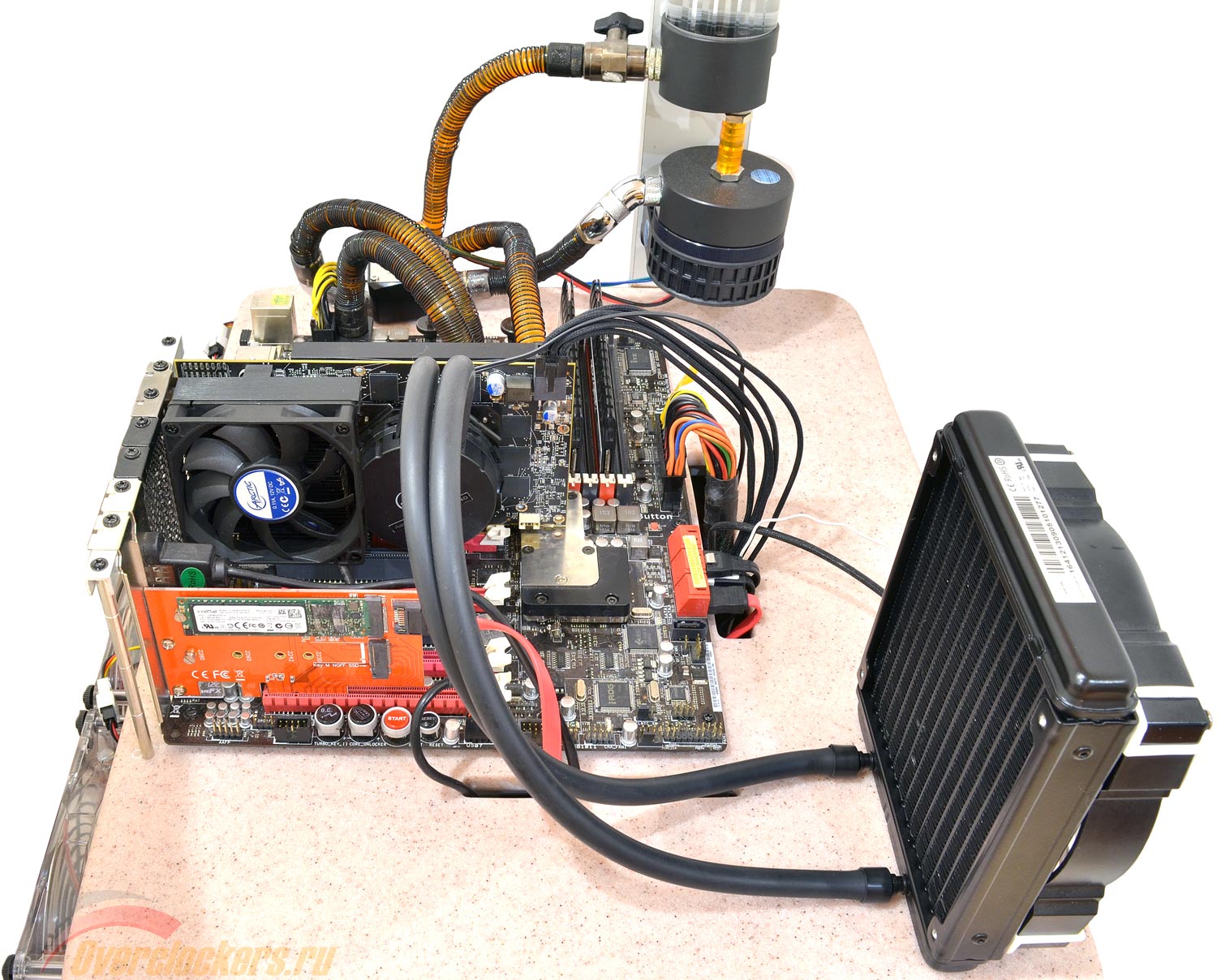

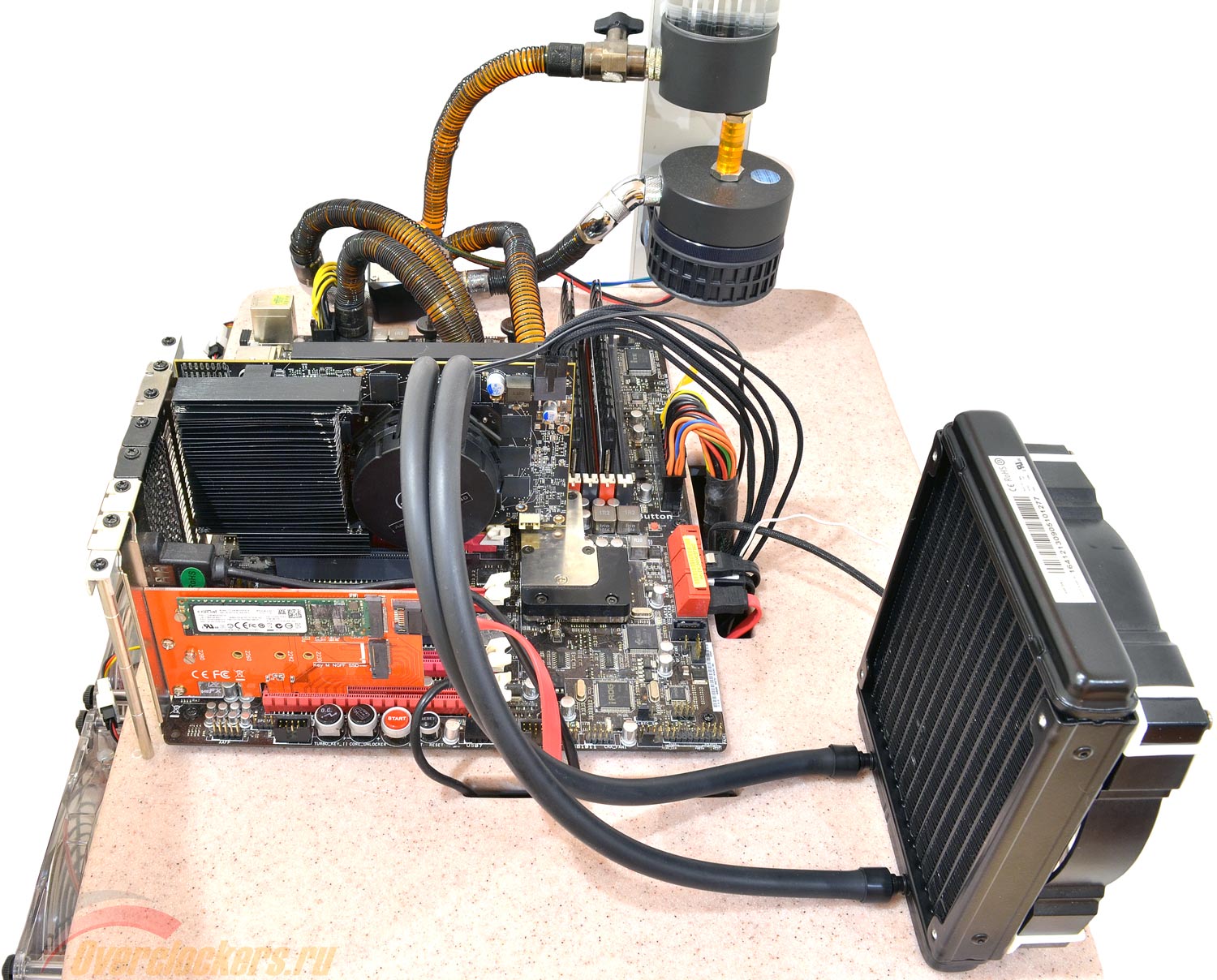

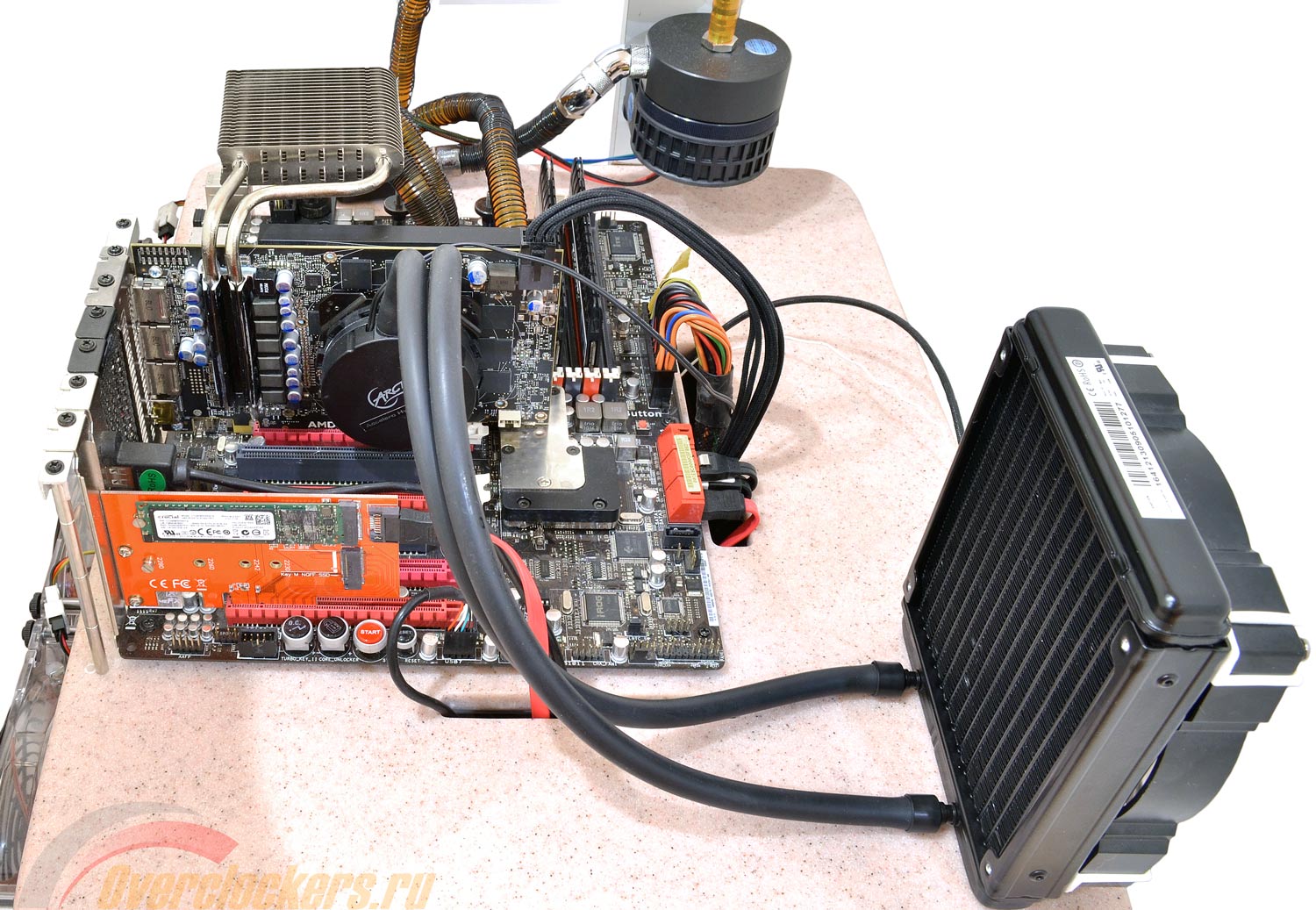

Для тестирования на открытом стенде была собрана следующая конфигурация:
Конфигурация системы жидкостного охлаждения центрального процессора и материнской платы:
Применялось следующее программное обеспечение:
Процессор был разогнан множителем 22.5 х 200 МГц, итоговая частота составила 4500 МГц, HT/NB – 2200 МГц. На скриншоте значение завышено из-за особенности системной платы, в BIOS которой функции, отвечающие за стабильность, находятся в авторежиме.
В меню BIOS (3029 за 10/09/2012) платы во вкладке «Extreme Tweaker» в настройках установлены следующие параметры:
Использовалась видеокарта AMD Radeon RX 480 с установленным драйвером Crimson Edition 16.7.3.
Во время тестов вентилятор видеокарты работал на определенных оборотах в минуту, выставляемых с помощью ASUS GPU Tweak II 1.3.3.2.
При использовании Arctic Accelero Hybrid III-140 штатные вентиляторы 80 мм и 140 мм в связке, как указано в руководстве пользователя, подключались к Radeon RX 480 и работали в следующих режимах:
Система охлаждения Arctic Accelero Hybrid III-140 со штатным вентилятором 140 мм подключалась к реобасу, устанавливались следующие режимы работы:
На кулер Ice Hammer IH-900B был установлен вентилятор Thermalright TY-140 с подключением к мультиконтроллеру Zalman ZM-MFC3.

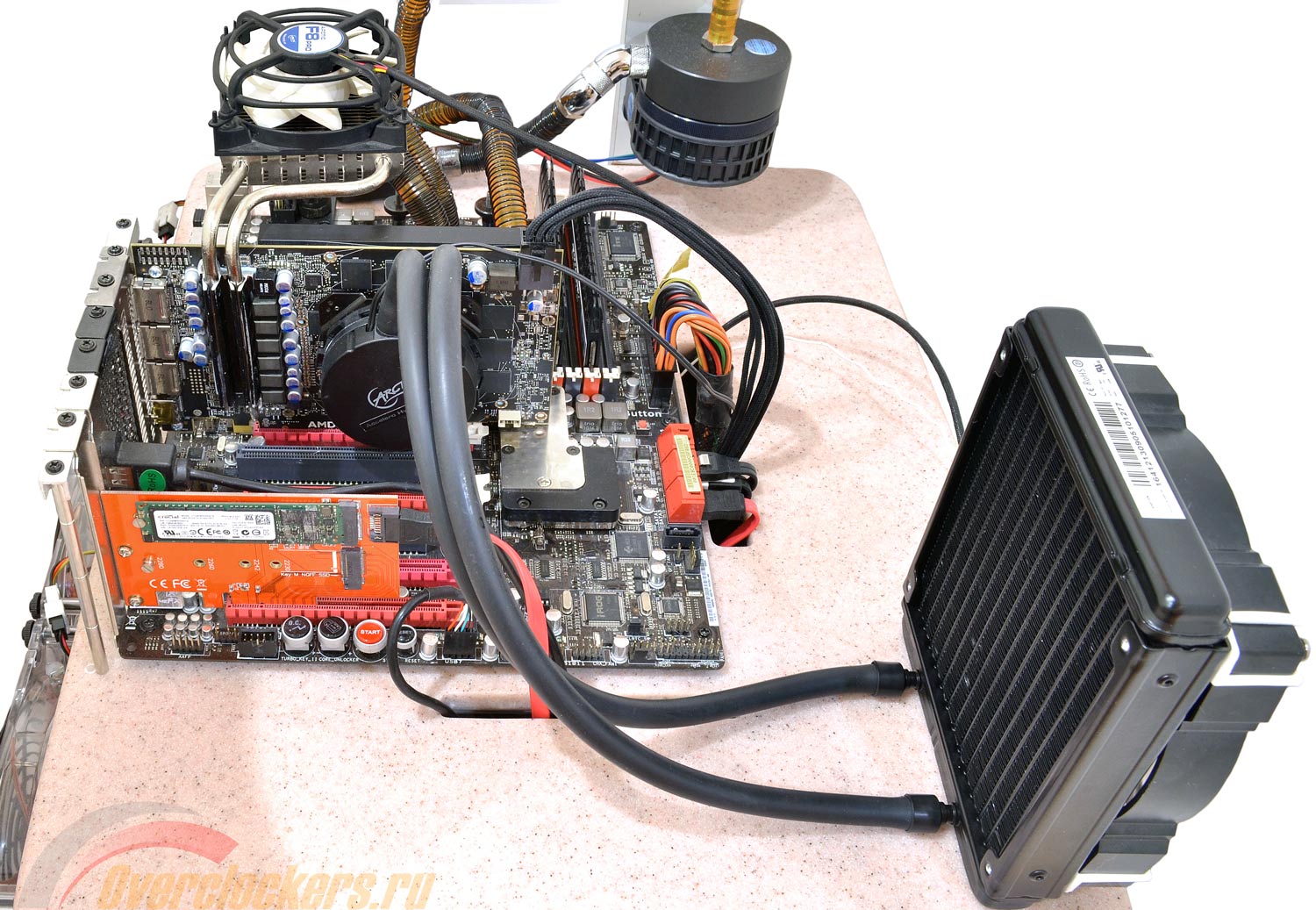

На радиаторе а-ля Thermalright VRM-R использовался вентилятор Arctic F8 Pro, подключенный к мультиконтроллеру Zalman ZM-MFC3 с выставлением на постоянный режим работы 1300 об/мин. Кроме того, с помощью последнего фиксировалось общее потребление системы, без учета монитора.
Звуковое давление измерялось шумомером Center 325 (погрешность +/-1.5 дБ) в ночное время суток (для уменьшения воздействия посторонних источников шума) с расстояния 0.3 м (30 см) по центру от вентилятора. Все бытовые приборы в помещении, издающие посторонние шумы, были отключены; вентилятор блока питания застопоривался; уровень шума окружающего фона был зафиксирован на отметке в 28.5 дБ (Ambient).
Тестирование проводилось на открытом тестовом стенде при температуре окружающей среды 27-29 градусов по Цельсию. Графический процессор работал на номинальной тактовой частоте 1266 МГц, память не разгонялась и функционировала на 2000 МГц (эффективная 8000 МГц).
GPU прогревался Furmark 1.17.00 в течение десяти минут при следующих настройках:
С последующим нажатием кнопки «GPU stress test».
В Crimson Edition 16.7.3 какие-либо настройки в «Глобальном WattMan» не применялись, все параметры находились по умолчанию.
Во время прохождения стресс-теста частоты графического процессора как уменьшались, так и возвращались к номинальному значению. Минимальная частота, зафиксированная в нагрузке – 608 МГц. С учетом колебаний средняя частота составила 910 МГц, кратковременно фиксировались 1077 и 1266 МГц. Среднеарифметическое значение HWiNFO64 отображало на уровне 880 МГц.
Температуры снимались с помощью HWiNFO64 v5-34-2930:
Записывались самые высокие показатели. Для корректности данных между каждым режимом тестирования делалась пауза в 20 минут, во время которой температура графического процессора достигала первоначальных температур в простое.
В данном тестировании штатная система охлаждения Radeon RX 480 не использовалась. Впрочем, можно будет сопоставить значения, полученные как в предыдущий раз, так и в этот.
Для объективности и наглядного сравнения с Arctic Accelero Hybrid III-140 на кулер Ice Hammer IH-900B устанавливался вентилятор 140 мм Thermalright TY-140 вместо модели 120 мм.
Стоит отметить, что после установки на радиатор а-ля Thermalright VRM-R вентилятора 80 мм температура силовых элементов снижалась от 5 до 11 градусов. В случае графического процессора температурные показатели до и после установки Arctic F8 Pro оставались без изменений (с учетом погрешности измерения).
Связка Arctic Accelero Hybrid III-140 плюс «радиатор в радиаторе»:
Разница температур GPU составила 1 градус при использовании радиатора на силовой цепи питания (как в пассивном, так и активном состоянии). При этом за счет применения вентилятора F8 Pro над зоной VRM происходило снижение температур на 13-14 градусов.
При использовании Ice Hammer IH-900B вместе с Thermalright TY-140 температуры цепи питания снижались одновременно с увеличением оборотов вентилятора. В итоге гибридная система охлаждения выиграла у воздушной 6-7 градусов при охлаждении графического процессора, но уступила в случае VRM. А после установки на радиатор Thermalright VRM-R вентилятора 80 мм модель Arctic не только сократила разрыв, но и улучшила свой результат, отыграв от 6 до 11 градусов.
Arctic Accelero Hybrid III-140 плюс модифицированный радиатор Arctic VRM Set R9-290(X):
Первое, что бросается в глаза – температуры подсистемы питания. После установки вентилятора 80 мм на радиатор VRM с подключением к связке 140 мм разница от перехода с пассивного охлаждения на принудительное составила более 20 градусов.
Но сложившийся тандем слишком зависим. Это легко заметить, если обратить внимание на температуры GPU – ведущий (80 мм) вентилятор не позволял ведомому (140 мм) снизить обороты ниже отметки 1100 об/мин, тем самым из-за несущественной разницы в количестве оборотов температура графического процессора оставалась одинаковой.
Arctic Accelero Hybrid III-140 плюс штатная пластина Radeon RX 480:
Отметим разницу температур GPU между прямым контактом ватерблока с поверхностью кристалла и контактом с применением медной пластины, которая составила 5 градусов. Здесь повторилась ситуация, схожая с радиатором VRM Set R9-290(X). Без поступления воздушного потока при естественной конвекции штатная пластина видеокарты «задыхалась» от повышенного в нагрузке тепловыделения подсистемы питания. А с ним «жара» спадала до отметки ртутного столба 62°C и ниже.
В режимах 700 и 1000 об/мин штатный вентилятор 140 мм гибридной системы охлаждения был тише на 0.8-1.0 дБ, нежели используемая на Ice Hammer IH-900B модель 140 мм Thermalright. При работе обеих вертушек на 1300 об/мин картина изменилась в обратную сторону: Thermalright TY-140 отыграл 0.7 дБ у Arctic. После добавления Arctic F8 Pro уровень звукового давления увеличился на 0.2-0.4 дБ в зависимости от режима работы «стосороковок».
Комплектные вентиляторы Arctic Accelero Hybrid III-140, подключенные в одну связку к видеокарте Radeon RX 480, не смогли обеспечить приемлемый уровень шума во всех тестируемых режимах. В так называемом «субъективно комфортном» они превысили его на 0.2 дБ (140 мм – 1200 об/мин, 80 мм – 1700 об/мин). И лишь в режиме 50% выставленной с помощью ASUS GPU Tweak II мощности (140 мм – 1100 об/мин, 80 мм – 1300 об/мин) не превысили отметку в 36 дБ.
Как можно видеть, совместный труд, когда один зависит от работы другого, не всегда приносит положительные плоды. В данном случае при раздельном использовании можно снизить уровень звукового давления, не теряя эффективности охлаждения.
Приведем таблицу со всеми полученными результатами. Читатели, желающие сравнить показатели с предыдущим тестированием, могут заглянуть в таблицу прошлого материала. <
>
Итак, что можно сказать о связке из модифицированного радиатора и крепежной пластины Radeon RX 480? Такая комбинация с дополнительным обдувом и применением альтернативного охлаждения лучше справляется с возложенной на нее задачей рассеивания тепла с транзисторов силовой цепи питания, нежели штатная турбина при умеренном уровне звукового давления.
На общем фоне выделяется радиатор типа Thermalright VRM-R, благодаря которому в пассивном режиме температуры во время стресс-теста не поднимались выше 80 градусов. После установки вентилятора 80 мм ситуация изменилась – такой шаг свел разницу между участниками до минимума. Впрочем, по удобству использования предпочтительнее смотрится модифицированный вариант VRM Set R9-290(X) вкупе со штатной пластиной Radeon RX 480. Эта конструкция не превышает габариты видеокарты, в отличие от версии «радиатор в радиаторе».
Что касается варианта а-ля Thermalright VRM-R, то с ним возможна несовместимость с процессорным кулером башенного типа. И причина этого кроется в размещении фаз силовой цепи питания на передней части печатной платы эталонного дизайна. А для совместимости с крепежной пластиной требуется расширение входного проема, куда устанавливается референсный алюминиевый радиатор Radeon RX 480. Но этот способ не требует дополнительных денежных вливаний и трудозатрат времени со стороны пользователя.
Правда, у любой медали есть обратная сторона, вот и в этом случае при внесении изменений в конструкцию штатной СО можно распрощаться с гарантией. Отсюда идет следующий вывод – за все ваши действия: разборку, изменение конструкции системы охлаждения и прочие модификации, а также применение иных кулеров автор сего материала ответственности не несет
В этом и предыдущем материалах вы узнали, как улучшить отвод тепла с графического процессора и подсистемы питания Radeon RX 480 при помощи альтернативных вариантов СО, а также изготовленных самостоятельно или модифицированных радиаторов. В следующий раз мы продолжим изучение темы эффективности двух радиаторов и штатной пластины видеокарты, но уже с жидкостным охлаждением и последующим разгоном. С этой целью будут использованы компоненты СЖО – ватерблок Swiftech MCW82 и Koolance MVR-40, установленные соответственно на GPU и преобразователи силовой цепи питания.
