По мере погружения в мир систем жидкостного охлаждения начинаешь понимать, что он интереснее и глубже, нежели кажется. У него есть свои правила и особенности: кто-то удовлетворяет стремление к красоте, создавая неповторимые проекты, а кто-то преследует цель достичь наиболее эффективного охлаждения комплектующих, реализуя основное предназначение СЖО.
Самое приятное тут то, что одно другому не мешает, главное – подойти к делу с умом. А при знакомстве с продуктами разных компаний и выявлении их сильных и слабых сторон разрушаешь некоторые стереотипы, навязанные маркетингом.
К примеру, лично для меня стереотип о том, что EKWB делает отличные модели, полностью развеян. Если объективно, то они делают условно хорошо, есть как плюсы, так и минусы. Но помимо словенской компании существуют и другие производители, которые, к сожалению, не так хорошо представлены в отечественной рознице.
В их числе не только известные Alphacool, Aquacomputer, Koolance, Swiftech и Watercool, но и Raijintek, с продукцией которой мы могли познакомиться в обзоре СЖО Raijintek Atlantis DIY water cooling. Брендов довольно много, но их ассортимент не сравнится с EKWB, и это грустно.
Хотя, возможно, спасение от этой грусти есть и находится оно на востоке. Это две тайваньские компании Bitspower и Barrow. Их решения редко доезжают до прилавков наших магазинов, хотя ассортимент, представленный на сайтах, радует глаз.
Далее речь пойдет о продукции Bitspower. Я решил познакомиться с ними поближе, заказав три «моноблока» СЖО и водоблок полного покрытия для видеокарты. Но знакомство с ними пойдет по порядку.
Мы начнем с Bitspower BP-ROGCR5EFCB-BK, предназначенного для одной из лучших материнских плат на базе чипсета Intel X99 – ASUS Rampage V Extreme. Если интересно, то мои рассуждения на эту тему можно прочесть во вступлении к статье, посвященной EK-FB ASUS R5E- Acetal+Nickel. Собственно, именно он станет противником главного героя обзора.
«Моноблок» Bitspower поставляется в черной коробке довольно большого размера. Ее габариты: 340 х 173 х 65 мм.
Каких-то особых обозначений на ней нет, лишь лицевая сторона и торцы несут логотип и название компании-производителя. В верхнем правом углу лицевой панели есть наклейка со штрих-кодом, наименованием модели и краткими данными о содержимом.
На первый взгляд все скромно. Стоит отметить, что данный продукт прошел ROG сертификацию, о чем свидетельствует наклейка «ROG Certified». Об этом сертификате мы поговорим подробнее далее.
После открытия крышки можно увидеть картонный поддон, в котором находится часть комплекта, отвечающая за объединение всего в одно целое. Под ним скрываются все остальные компоненты.

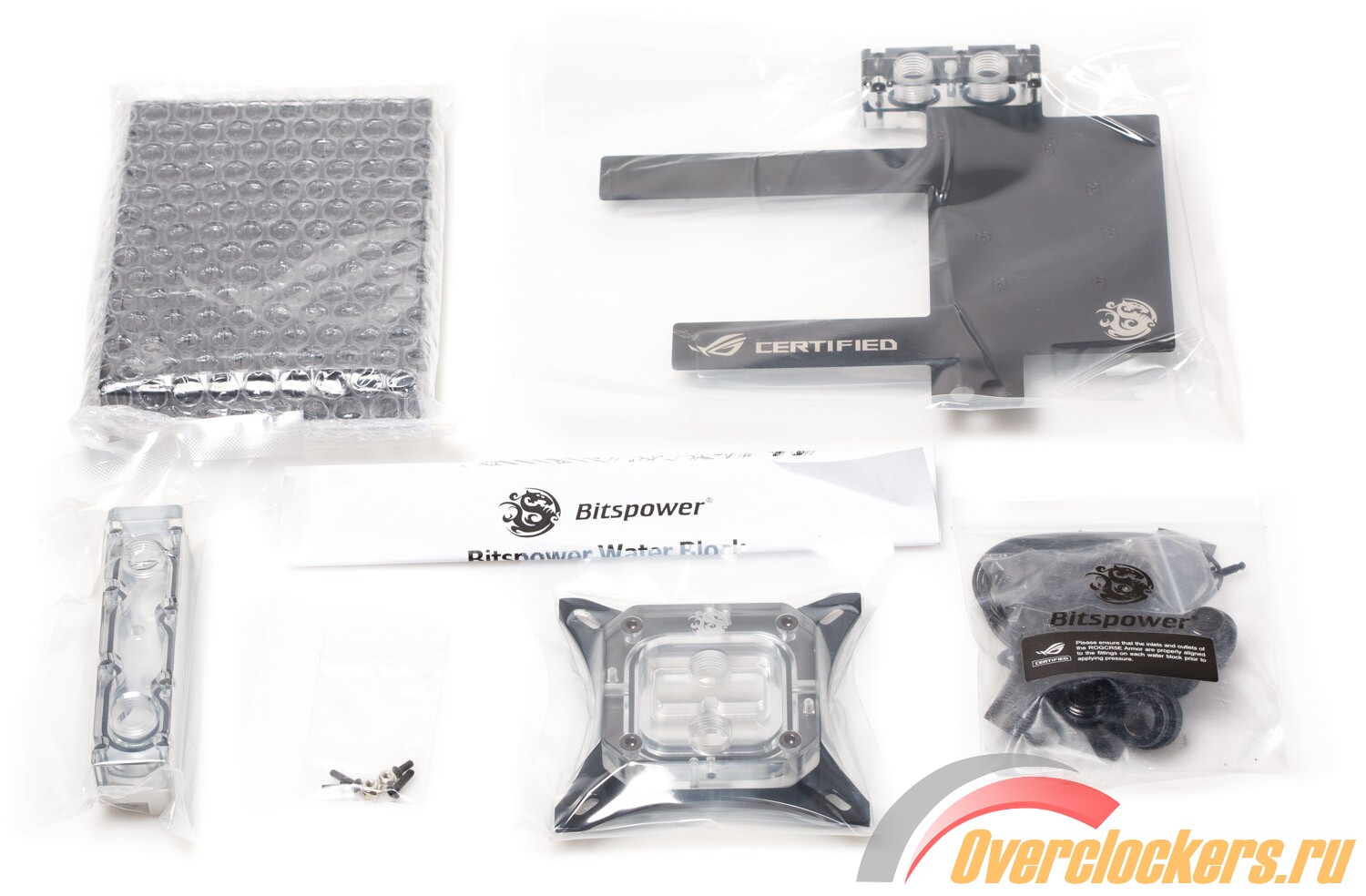

Производитель бережно запаковал все в индивидуальные пакеты.
Комплект поставки внушителен. В него входит:
Думаю, перед тем как рассмотреть все компоненты Bitspower BP-ROGCR5EFCB-BK по отдельности, стоит поговорить о «моноблоке» в общем. По сути перед нами комплект СЖО для охлаждения материнской платы.
Если вспомнить EK-FB ASUS R5E- Acetal+Nickel, то он обладал монолитной конструкцией, у которой были как плюсы, так и минусы. Благодаря дизайну продукт EKWB смотрелся отлично, но внешний вид в нашем деле не главное. Его основная проблема заключалась в отсутствии универсальности и невозможности разбора модели. Были замечания и к качеству изготовления: кривое основание водоблока, среднее качество фрезеровки микроканалов ватерблока, не самые качественные винты.
А в случае Bitspower BP-ROGCR5EFCB-BK внимание привлекает разборная конструкция, благодаря которой все компоненты могут быть использованы по отдельности. А значит, универсальность устройства налицо, да еще какая! И поэтому его правильнее было бы называть «моноблок/комплект для охлаждения материнской платы». Мало того, на этапе внешнего осмотра я получил только приятное впечатление, как от качества обработки, так и от качества используемых материалов. Все секреты выдавать не буду, об этом далее.
И это еще не все… Bitspower молодцы, они сделали не один, не два и не три «моноблока» для материнских плат. Берите выше. Их ассортимент насчитывает решения для 49 актуальных моделей системных плат, а самих продуктов в разных вариациях и того больше. Полный список доступен на официальном сайте.
Порадовал и тот факт, что они являются одними из немногих производителей, которые получили ROG Certified, всего таких продуктов одиннадцать. Список всех решений можно увидеть, пройдя по ссылке.
Начнем, пожалуй, с процессорного ватерблока – основного элемента всей конструкции. Тут используется серийный продукт Bitspower Summit EF с крышкой из оргстекла.
Его размеры составляют 95 х 95 х 18 мм. Металлическая пластина, в которой сделаны прорези для установки, совместима только с процессорами Intel LGA 2011-3, LGA 2011, LGA 115X, LGA 1366, LGA 775. Масса водоблока – 193 г.
Если говорить о внешнем виде, то тут все максимально просто, при этом смотрится неплохо. Конечно, дело вкуса, да и карандаши у всех разные. Но, думаю, со мной многие согласятся.
В плане конструкции все просто: медное основание с никелированным покрытием, уплотнительная резинка, реактивная пластина, металлическая рамка, крышка из оргстекла с двумя отверстиями под фитинги с резьбой G1/4 и четыре винта М4 с головкой под шестигранный ключ.
Здесь стоит отметить, что металлическая рамка отличилась хорошим качеством обработки. При желании ее можно заменить на аналогичную другого цвета, всего для заказа на сайте производителя доступно шесть вариаций.
В торцах акриловой крышки предусмотрены прорези под светодиоды, под два 3 мм и два 5 мм.
Довольно заботливое отношение к моддерам. Располагает к себе, но за это придется платить.
Отражение в основании идеальное, словно в зеркало смотришь.
Что касается ровности основания, то присутствует небольшой горб, который в данном случае будет малозаметен. В любом случае надо смотреть на отпечаток.
И глядя на практически идеальный отпечаток, уже можно предугадать результат теста.
Разбор ватерблока прост – откручиваем четыре винта и на этом все.
Размеры «подошвы» стандартны: 56 х 56 х 4 мм. Она содержит микроканальную структуру.
В ее составе нас ждут 54 ребра толщиной 0.5 мм, каналы между ними аналогичной толщины (0.5 мм). Внутри пластина получила выфрезерованные на 1.5 мм углубления. Под никелированным покрытием видны небольшие следы фрезеровки, но при этом поверхность гладкая.
Глубина фрезеровки канала составляет ~1.5 мм, итого до процессорной крышки остается всего ~1 мм.
В микроканалы жидкость попадает через реактивную пластину с широкой прорезью. Пластина нужна для усиления давления жидкости.
Крышка из акрила обработана на отлично, она прозрачная с небольшим замутнением.
Вторым элементом в порядке очереди станет водоблок чипсета. Это самый яркий элемент комплекта Bitspower BP-ROGCR5EFCB-BK, который занимает визуально большую площадь. У других производителей данный компонент, как правило, намного меньше.
В данном случае это реализовано при помощи черной металлической пластины, которая закрывает собой большую часть материнской платы. На ней есть значок «ROG Certified» и логотип Bitspower.
С обратной стороны нас ждет кусок акрила с каналами внутри и небольшой водоблок чипсета.
Обычно другие производители используют сравнительно большой кусок меди с выфрезерованным каналом для жидкости. Тут же кусочек меди практически в два раза меньше. И если это просто медная болванка с никелированным покрытием, то все может быть не так радужно.
На основании есть небольшой квадратный выступ высотой 1 мм, общая толщина медной подошвы равна 4 мм.
Сама конструкция довольно сложная, поскольку состоит из большого количества элементов. В их числе медное основание, канал для жидкости в куске акрила, декоративная металлическая пластина и кусок акрила, в котором находится пара отверстий под фитинги с резьбой G1/4.
Несмотря на то, что отражение в основании водоблока расплывчатое и нечеткое, само основание гладкое.
Тест отпечатка демонстрирует наличие хорошего контакта с кристаллом.
При начале разборки ватерблока мне было очень интересно, что ждет внутри. Удивит меня Bitspower или, наоборот, разочарует?
И они меня удивили! Медное основание являлось не просто медной болванкой, а полноценным водоблоком с микроканальной структурой; его можно спокойно использовать с процессорами, и он хорошо справится с их охлаждением.
Как по мне, такое решение лучше большого куска меди с плоским каналом. Да, чипсет сам по себе особо не греется. Но использовать меньше меди и при этом сделать водоблок эффективнее – признак профессионального подхода к делу.
Размер медного основания составляет 55.5 х 55.5 х 4.0 мм. Внутри него находятся 28 ребер толщиной ~1.0 мм, расстояние между которыми ~1.5 мм.
Порадовала глубина канала, которая равна 2.5 мм. Осталось лишь на деле убедиться в том, что это работает лучше, чем у конкурентов.
После интересного знакомства с вышеописанными компонентами комплекта Bitspower BP-ROGCR5EFCB-BK, мы переходим к скучному водоблоку системы питания материнской платы.
Тут нет ничего, что могло бы нас удивить. Крышка из прозрачного оргстекла (с двумя отверстиями под фитинги с резьбой G1/4), которая при помощи восьми винтов прикручивается к медному основанию с никелированным покрытием. Герметичность всей конструкции обеспечивается уплотнительной резинкой.
Медное основание получило два уровня и в нем есть пара отверстий под винты.
Вся система максимально проста.
Порадовало зеркальное отражение «подошвы».
Но, на мой взгляд, силы прижима в данном случае маловато.
Разборка ватерблока VRM проста. Достаточно выкрутить восемь винтов, и его можно спокойно разобрать на составные части.
Глубина фрезеровки крышки 6 мм.
Глубина фрезеровки канала в медном основании 2 мм. С учетом высоты 8 мм и ширины канала, равной 10 мм, перепадов давления мы наблюдать не будем.
Толщина водоблока составляет 6.0 и 14.5 мм.
Отметим, что канал не прямой. Он, если можно так сказать, волнообразный, но это сделано с целью расположить дополнительные четыре винта в центре медной пластины для создания лучшей герметичности.
Общую картину дополняет черная пластина с разводкой каналов внутри. На ее фронтальной части находятся логотипы (ROG и Bitspower) и два отверстия под фитинги с резьбой G1/4. На правом боку есть дополнительная надпись «ROG Certified».
С обратной стороны можно наблюдать отверстия под специальные фитинги, идущие в комплекте, и множество винтов, которые соединяют две пластины в одно целое.
Качество обработки и фрезеровки на высоте.
Разводка жидкости внутри пластины выполнена таким образом, что жидкость сначала поступает в процессорный ватерблок, после чего переходит в канал, который делит поток надвое, направляя его в водоблоки чипсета и подсистемы питания.
После прохода через два последних ватерблока жидкость снова объединяется внутри пластины с разводкой и выходит через общее выходное отверстие дальше в контур.
Можно сказать, что производитель реализовал двухступенчатую систему нагрева жидкости – In > CPU > VRM&Chipset > Out, а без этой пластины все выглядело бы так: In > CPU > VRM > Chipset > Out.
За герметичное соединение конструкции отвечают необычные фитинги, всего их шесть штук. С одной стороны у них резьба G1/4, а с другой цилиндрическая головка, в которой находится толстая резинка-уплотнитель.
Технология та же, что и с фитингами под твердые трубки, только на эти фитинги надевается панель, рассмотренная выше.
Сами фитинги из латуни и окрашены в черный цвет. Единственное, что огорчило – их обшарпанность, поскольку они лежат в одном пакете без индивидуальной упаковки.
Установка комплекта Bitspower процесс кропотливый, но простой. Для начала нужно снять радиатор с чипсета и VRM материнской платы. Тут нет ничего сложного – откручиваем винты и все готово.
Далее следуем за инструкцией, где элементарно раскрыт весь процесс. Кстати, как выяснилось позже, само руководство скачать с сайта производителя проблемно, его просто нет. Поэтому приведем все необходимые сканы. Что касается фотосессии установки, то она на этот раз отсутствует из-за забывчивости по личным причинам.
Первым делом устанавливаем термопрокладки 0.5 мм, идущие в комплекте, на подсистему питания. Процессор и чипсет мажем термопастой. Затем прикручиваем водоблок VRM на два винта, не задействуя родную пластину. Хотя при желании можно использовать и ее, благо дополнительная пара длинных винтов есть в поставке.
Устанавливаем водоблок на чипсет, прикручивая его четырьмя винтами.
Затем собираем крепление для установки водоблока на процессор и закручиваем соответствующий ватерблок. Но для удобства рекомендую сделать это в первую очередь, а не в последнюю.
Теперь все на своих местах. Правда, будьте внимательны при установке процессорного водоблока, он должен быть логотипом Bitspower вверх. Я на этом немного прокололся, пришлось переставлять.
Далее вкручиваем фитинги руками до конца. Но без фанатизма, ведь можно сломать акрил. После установки фитингов надеваем на них пластину, применяя небольшое усилие (идет туго, но идет). Под конец закручиваем все на два винта и готово.
В принципе, сам процесс прост, но требует внимания и прямых рук.
Противников у Bitspower BP-ROGCR5EFCB-BK будет два: протестированный ранее «моноблок» EK-FB KIT ASUS R5E - Acetal+Nickel и водоблок EK-Supremacy - Full Copper со штатной системой охлаждения материнской платы ASUS Rampage V Extreme. Все участники приведены на снимках ниже.
Добавлю, что вживую продукт Bitspower выглядит намного интереснее, хорошо соответствуя данной модели. По сравнению с ним «моноблок» EK-FB KIT ASUS R5E немного теряется, смотрится красиво, но несерьезно.
Теперь Bitspower BP-ROGCR5EFCB-BK с крышкой и без нее и «моноблок» EK-FB KIT ASUS R5E. На этой фотографии нагляднее раскрывается то, о чем упоминалось выше.
Небольшая фотосессия Bitspower BP-ROGCR5EFCB-BK перед началом тестирования, наслаждайтесь.
Компоненты СЖО:
Для охлаждения стендового процессора использовалась система жидкостного охлаждения CLC.
Так все выглядело в сборе.
Тестовая конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 20 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.4 |
| Мониторинг температуры CPU | HWMonitor1.28 |
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
Real Temp 3.80; HWiNFO64; CPU-Z v1.71.1; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~45%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
Уровень энергопотребления системыПрежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-Pro в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.
Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
Уровень шума | ТемператураПожалуй, это было одно из самых приятных знакомств за последнее время. Я получил то, что хотел, и даже больше – мои ожидания полностью оправдались.
Если кратко, то Bitspower BP-ROGCR5EFCB-BK это универсальный, функциональный и эффективный «моноблок» для ASUS Rampage V Extreme. У него достаточно сильных сторон; конечно, о них подробно рассказывалось в ходе статьи, но теперь разберем их по пунктам.
Как известно, встречают по одежке, и в данном случае к дизайну не придраться – на мой взгляд, он шикарен. Словами это описать сложно, но вживую герой обзора смотрится лучше, чем продукт ЕК. Мне встречалось много интересных решений и проектов, и он заслуживает место в большинстве из них. При этом арсенал компании Bitspower содержит модели для 49 материнских плат, причем по нескольку вариаций для каждой.
Но перед нами водяное охлаждение, а значит, главное здесь – эффективность. И у Bitspower BP-ROGCR5EFCB-BK она на высоте. Нельзя сказать, что перед нами что-то сверхъестественное, но разница в четыре градуса существенна. А сочетание такого результата с качеством и функциональностью не может не радовать. Отдельное спасибо стоит сказать за водоблок VRM, который напоминает ватерблоки CPU начального уровня. Не скрою, меня это приятно удивило.
Что касается прочих особенностей, то идея со светодиодами смотрится необычно и перспективно, заслуживая дальнейшего развития. Можно установить в водоблок VRM пару светодиодов (или предусмотреть отверстия для них), либо светодиодную ленту под металлическую пластину водоблока чипсета, ведь места хватает. Впрочем, это тема для раздумья для тех, кто будет собирать проекты с использованием данных комплектующих.
А теперь о замечаниях, без которых никуда. Отметим нестандартный порядок установки компонентов СЖО: ватерблок CPU желательно ставить первым, а не последним. Водоблок VRM частично перекрывает слот M.2, затрудняя доступ к нему. Хотя это можно пережить, если установить SSD заранее. Расстроило и отсутствие термопасты в комплекте (с другой стороны, перед нами продукт для энтузиастов, у каждого из которых свои предпочтения). Предотвратить от покупки может и цена «моноблока»: в моем случае он обошелся в 210 евро, и то я попал на скидку, без «ROG Certified» данный продукт встанет в 180-199 евро без учета доставки.
Теперь пора подвести итоги. «Моноблок» Bitspower BP-ROGCR5EFCB-BK нельзя назвать идеальным комплектом, но он очень хорош для своего класса. Это дорогое удовольствие, но в его случае понимаешь, за что платишь, а альтернативы в мире СЖО могут быть еще дороже.
P.S. С учетом положительного впечатления, сложившегося по результатам обзора модели компании Bitspower, мы продолжим знакомство с ее ассортиментом. И следующим на очереди станет fullcover для видеокарты.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
