Не так давно в одном из материалов цикла «Суперкулеры-супергерои» (i7-5960X, i7-4790K, i7-3770K) мне встретился комментарий, в котором просили сделать обзор систем охлаждения топ-конструкции. В принципе, идея хорошая, но на самом деле все не настолько просто, как в случае больших двухсекционных «башен».
Во-первых, подобные решения можно дифференцировать по большому количеству признаков, а во-вторых, в данном классе СО хватает своих подводных камней. И с ними мне довелось столкнуться довольно быстро.
Но не будем забегать вперед и вернемся к теме обзора. Несмотря на свои габариты, системы охлаждения топ-конструкции отнюдь не игрушки (вспомним, к примеру, серию Thermaltake Typhoon). Многие такие модели являются низкопрофильными, что позволяет использовать их в составе компактных конфигураций. Очевидно, что потребность в них есть, так что начнем.
В рамках лаборатории мы рассмотрим разносольную четверку – be quiet! Shadow Rock LP, Noctua NH-C12P SE14, Raijintek Pallas и Reeven Steropes (RC-1206). Почему разносольную? Хотя бы по той причине, что габариты модели Noctua заметно выделяют ее на фоне прочих участников, ну а те в свою очередь являются компактными решениями.
Напомню, что ранее через мои руки уже прошло несколько подобных систем охлаждения:
Первый участник обзора поставляется в небольшой коробке с черно-красным оформлением, на которой приводятся изображения самого кулера и обильное описание его характеристик.
Комплект поставки включает все необходимое для установки СО, каких-то особых бонусов тут нет:
Приведем его в виде перечня:
Raijintek Pallas является низкопрофильным представителем сегмента кулеров топ-конструкции. Внешне он напоминает Thermalright AXP-200. В обеих моделях для обдува радиатора используется низкопрофильный 140 мм вентилятор, в конструкции применено по шесть 6 мм теплотрубок, да и размеры схожи. Правда, версия Raijintek на 5 мм ниже, что может стать решающим фактором при выборе среди подобных систем охлаждения.
Габариты Raijintek Pallas составляют 153 x 150 x 68 мм, а если снять вентилятор, то его высота станет 55 мм.
Производитель не указывает в описании общую массу кулера, а только массу радиатора – 420 г. Мои измерения показали 453 г, добавим сюда вентилятор – 116 г – и получим в итоге 569 г.
Сам радиатор состоит из шести тепловых трубок «С»-образной формы диаметром 6 мм, на которые нанизаны алюминиевые пластины, и все это под слоем никелированного покрытия. Теплотрубки расположены равномерно в ребрах, по всей их длине.
Пластины теплорассеивателя, размещенные над основанием, отличаются чуть большей площадью, благодаря увеличенным размерам.
Всего в конструкции можно насчитать 71 ребро, из них 45 штук большего размера. Расстояние между ними равно 2.0 мм, толщина самих пластин составляет 0.5 мм. Общая площадь рассеивания радиатора равна ~4 500 см2.

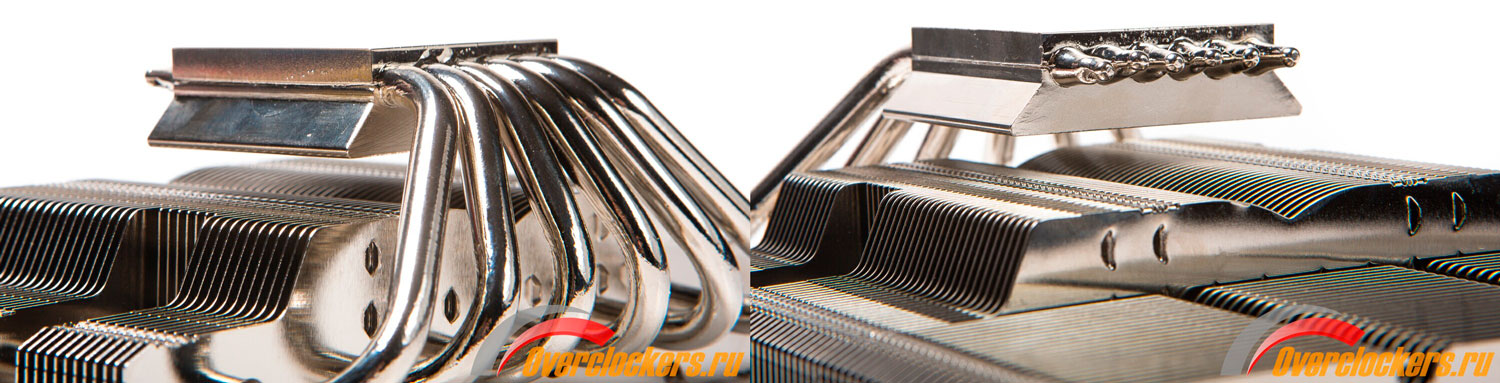

Укороченные ребра, примененные в конструкции, сделаны для того, чтобы обеспечить доступ к винтам прижимной пластины и установка радиатора была максимально простой.
«Подошва» Raijintek Pallas с завода защищена наклейкой, которую нужно снять перед установкой.

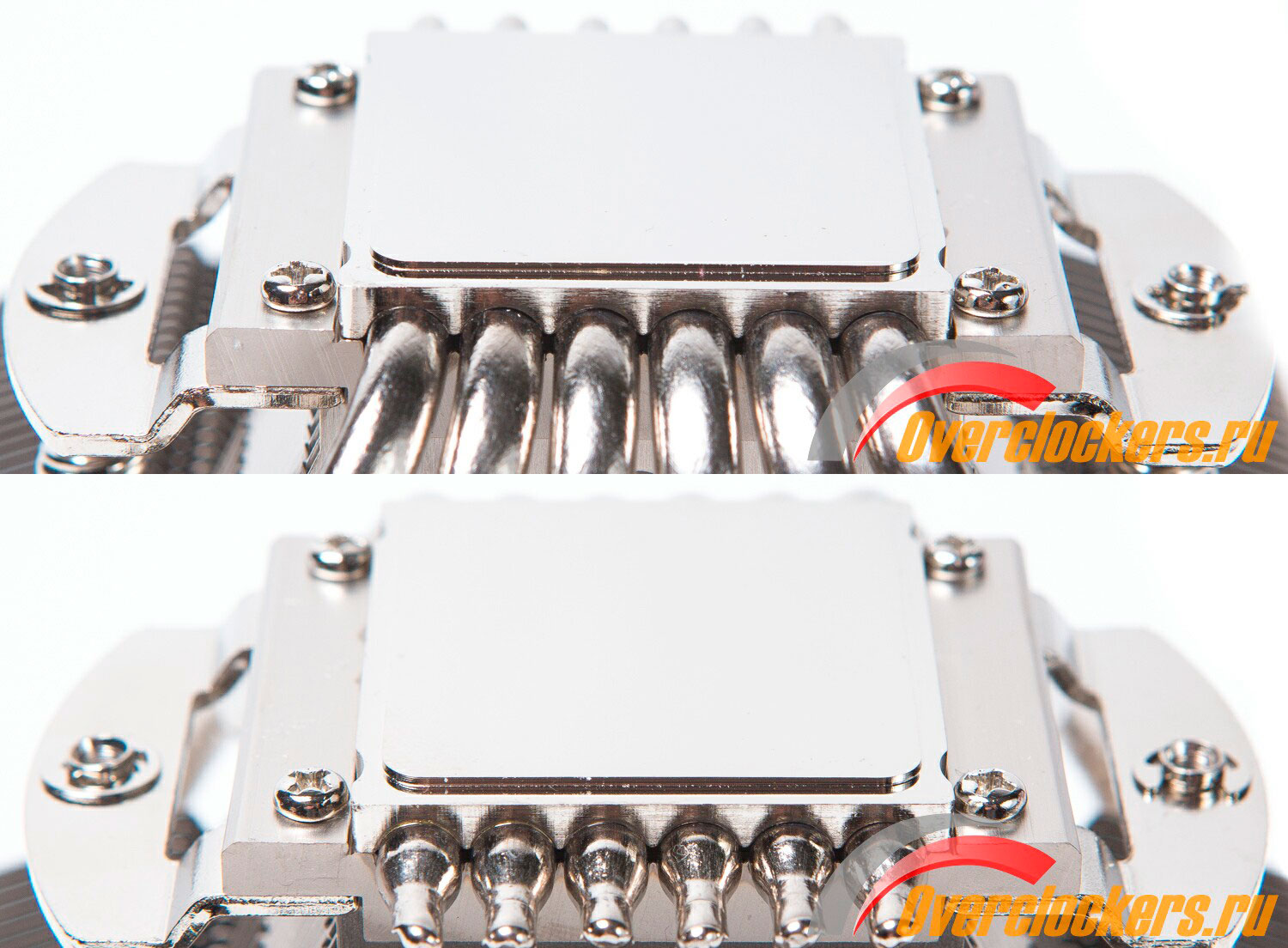

Основание состоит из двух металлических пластин, между которыми находятся тепловые трубки в количестве 6 штук.
Они расположены очень близко друг к другу и хорошо пропаяны, о чем свидетельствуют следы пайки, покрытые никелем.
На снимке ниже можно увидеть четкое отражение Дарта Вейдера, полученное благодаря тому же никелированному покрытию.
Тест с линейкой показывает присутствие небольшого горба.
Тест отпечатка дал неплохой результат, позволяющий говорить о хорошем контакте с поверхностью процессора в зоне соприкосновения с кристаллом.
Для обдува радиатора используется фирменный 140 мм вентилятор с ШИМ-управлением. Это модель с круглой рамкой красного цвета, размером 140 x 150 x 13 мм, с креплениями под 120 мм. Внутри нее находится белая крыльчатка с тринадцатью лепесткообразными лопастями. Скорость ее работы составляет 650-1400 об/мин, при этом она может развивать максимальный воздушный поток 56.55 CFM, с давлением 1.24 мм H2O и уровнем шума 28 дБА.
Вентилятор построен на базе подшипника скольжения со скромным ресурсом 40 000 часов.
Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.
На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины), идущего в комплекте.
Установку мы будем проводить так, чтобы кулер при размещении закрывал своим «хвостом» слоты оперативной памяти. В любом случае это самая частая ориентация подобных систем охлаждения на материнской плате.
Высота Raijintek Pallas действительно небольшая, он немногим выше модулей памяти Corsair Dominator Platinum.
Под «хвостом» кулера остается достаточно высоты для установки стандартных планок памяти. Не менее комфортно себя будут чувствовать и модули с невысокими радиаторами.

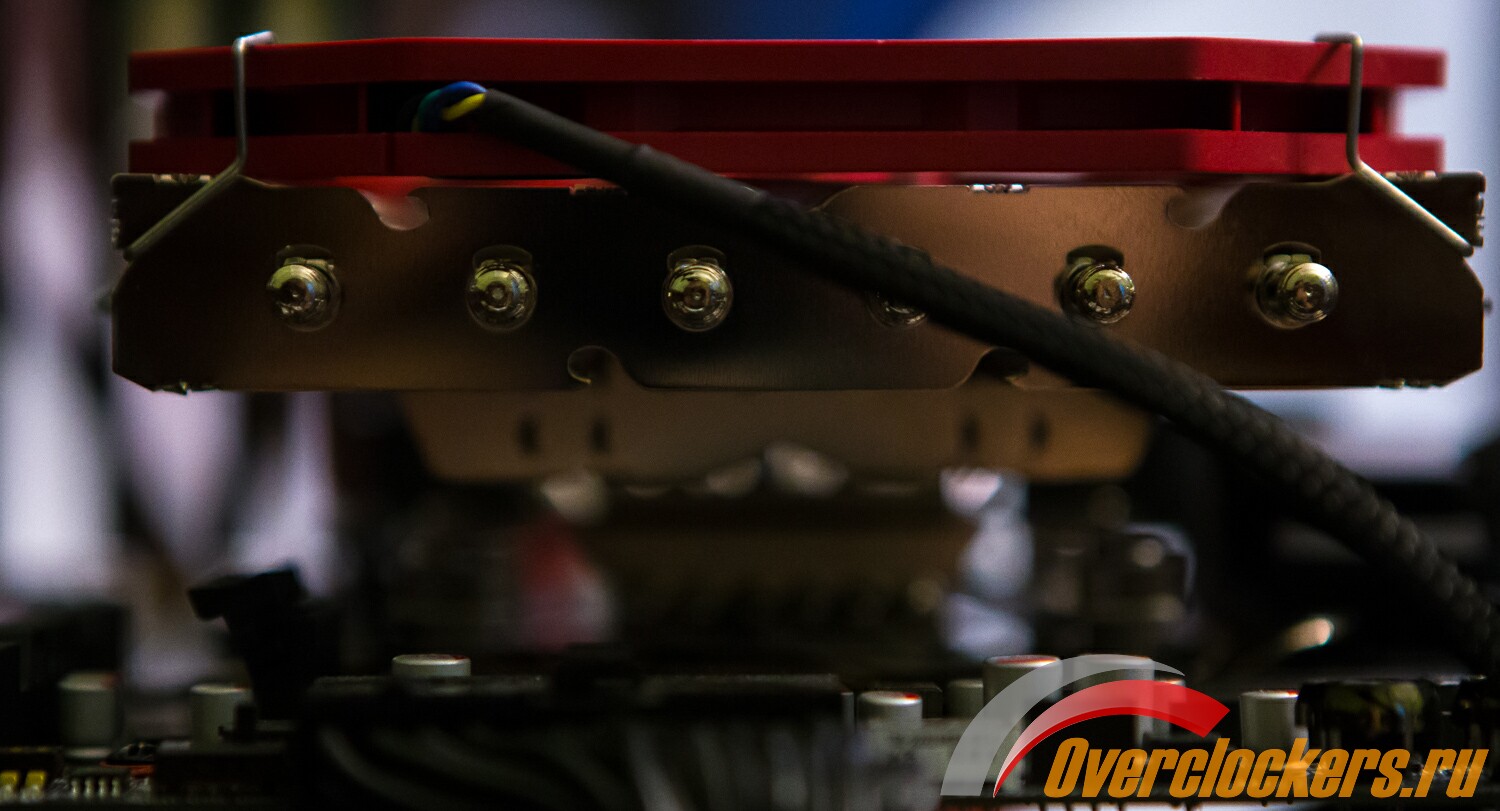

На системных платах со стандартным размещением процессорного разъема Raijintek Pallas будет расположен далеко от первого слота PCI-e.
Но на используемой временно в составе тестового стенда модели EVGA X99 Classified процессорный разъем немного сдвинут вниз, и поэтому верхний слот находится очень близко к торцу радиатора. Хотя и такое решение не препятствует беспроблемной установке видеокарты.
Этот участник обзора заключен в черную упаковку средних размеров. На ее лицевой стороне изображен сам кулер, а по бокам представлено описание его особенностей и технические характеристики.
Как и в предыдущем случае, производитель предусмотрел все необходимое для установки системы охлаждения:
В комплект поставки входит:
Перед нами еще один представитель класса топ-конструкции, который относится к низкопрофильным решениям. Правда, в отличие от большинства сородичей, тут используется скромный на первый взгляд радиатор и стандартный вентилятор толщиной 25 мм, который компенсирует малые размеры теплорассеивателя.
Габариты be quiet! Shadow Rock LP – 134.0 x 122.0 x 75.4 мм, масса – 390 г. Он уступает модели Raijintek не только размерами, но и высотой. Напомню, что в сегменте HTPC высота кулера зачастую ограничена форматом корпуса.
Радиатор состоит из четырех медных тепловых трубок «С»-образной формы и алюминиевых ребер, которые нанизаны на них. Если приглядеться, можно заметить необычное строение, которое заключается в присутствии двух секций.
Измеренная мною масса радиатора равна 335 г, масса вентилятора – 127 г. В сумме получается 462 г, что не совпадает с приведенными выше данными производителя.
В состав большой секции входят 54 ребра, в малой их 34. Толщина алюминиевых пластин составляет 0.5 мм, расстояние между ними – 2.0 мм. Площадь рассеивания радиатора равна ~2 700 см2.
На приведенных фотографиях хорошо заметны две секции и то, как необычно расположены в них трубки. Основную (большую) секцию по всей площади радиатора равномерно пронизывают четыре тепловые трубки.
А через нижнюю (малую) секцию проходят только две трубки, которые находятся в центре основания и являются продолжением двух центральных, размещенных в большой секции.
С завода основание защищено пластиковой крышкой. Перед установкой ее следует снять.
«Подошва» be quiet! Shadow Rock LP состоит из двух металлических пластин, между которыми находятся тепловые трубки.
Расстояние между последними – ~3 мм. Между пластинами теплотрубки пропаяны, о чем свидетельствуют следы припоя.
Основание гладкое и хорошо обработанное, но четкого отражения в нем не увидеть, оно размытое.

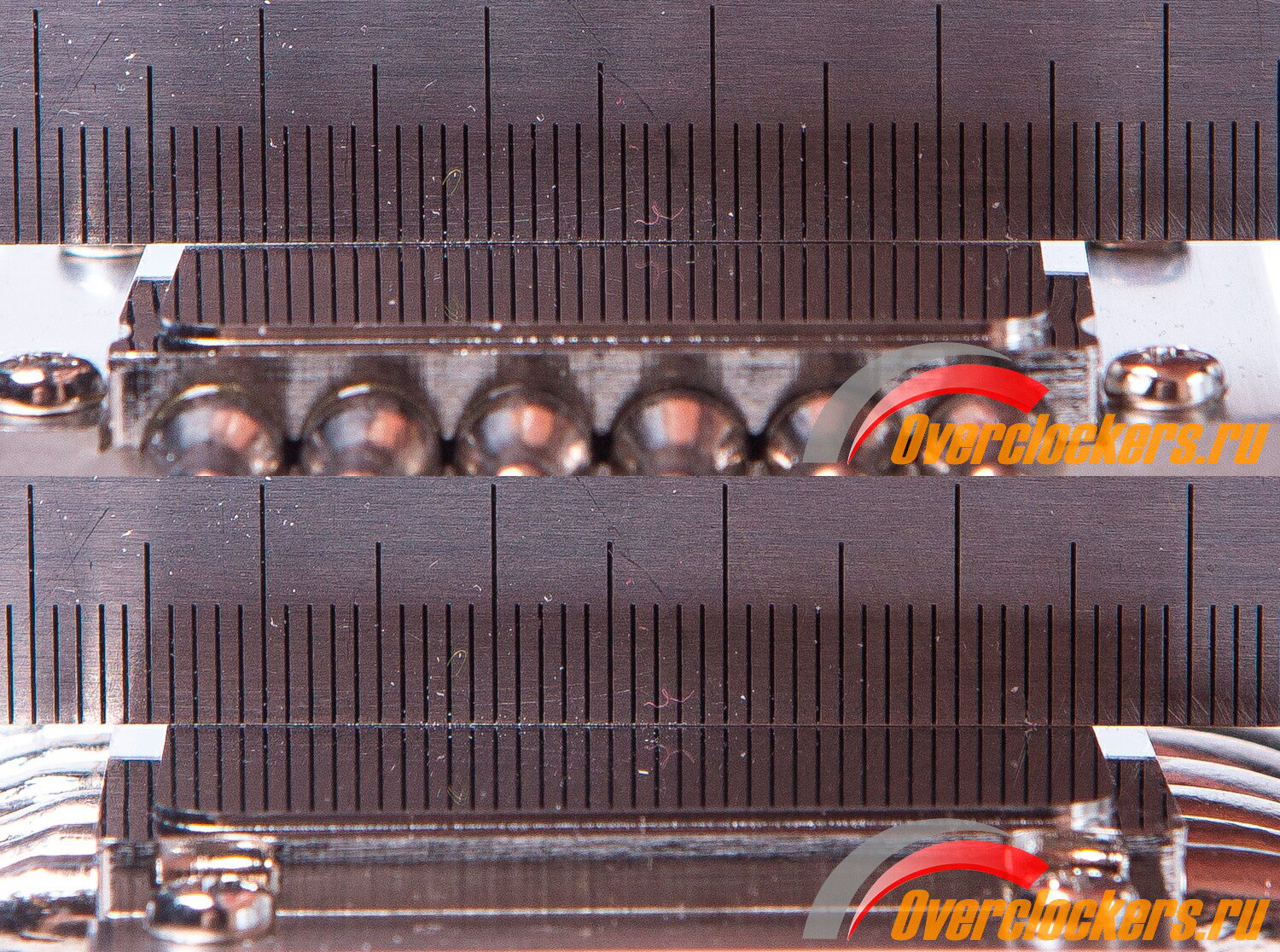

Тест с линейкой выявил наличие горба на контактной поверхности радиатора.
К сожалению, отпечаток из-за горбатого основания получился не очень хорошим. Но тут следует учитывать горбатую крышку тестового процессора.

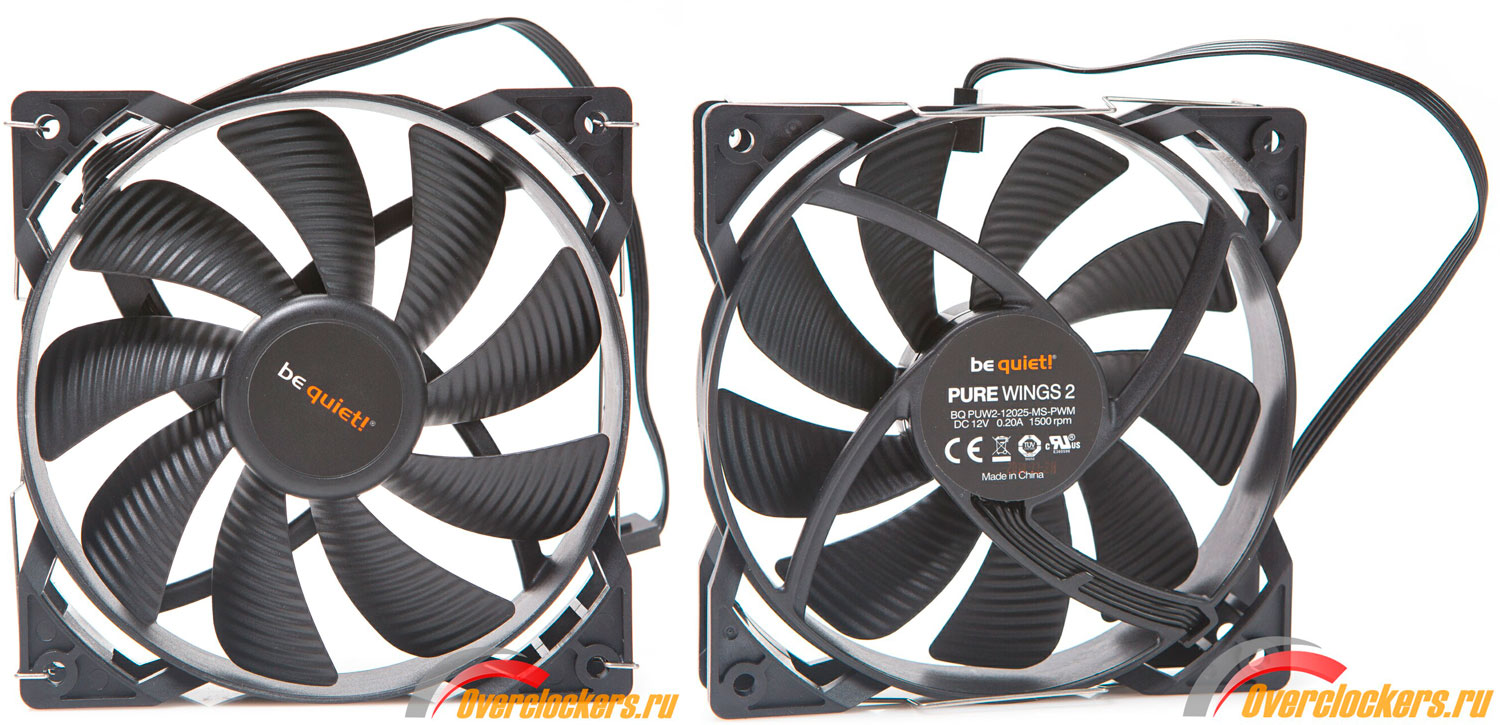

Данную модель мы уже рассматривали в обзоре be quiet! Pure Rock, поэтому пройдемся по ней кратко. В предыдущем случае be quiet! Pure Wings 2 показал себя более чем достойно, если и этот вентилятор отработает также хорошо, то компании be quiet! можно будет поставить жирный плюс.
Вентилятор be quiet! Pure Wings 2 оснащен поддержкой ШИМ-управления в диапазоне 800-1500 об/мин. Показания воздушного потока при этом составляют 51.7 CFM, статического давления – 1.25 мм H2O. Максимальный уровень звукового давления равен 26.8 дБА.
Вертушка построена на фирменном подшипнике Rifle, его заявленный ресурс равен 80 000 часов. Что касается маркировки, то это BQ PUW2-12025-MS-PWM.
Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.
На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины), идущего в комплекте.
Сам радиатор крохотный, без вентилятора он ниже модулей памяти Corsair Dominator Platinum.
А благодаря своей компактности он ничему не мешает вокруг.
Под «хвостом» кулера достаточно высоты, как для установки стандартных модулей оперативной памяти, так и для планок с невысокими радиаторами.
На материнских платах со стандартным размещением процессорного разъема be quiet! Shadow Rock LP будет расположен далеко от первого слота расширения PCI-e.
Но на используемой временно в составе тестового стенда модели EVGA X99 Classified процессорный разъем немного сдвинут вниз, и поэтому верхний слот находится очень близко к торцу радиатора. Впрочем, такое решение не препятствует беспроблемной установке видеокарты.
Думаю, ветерана Noctua NH-C12P SE14, присутствующего на рынке с 2010 года, можно назвать одним из лучших кулеров топ-конструкции. Несмотря на возраст, его по-прежнему легко найти в продаже (по крайней мере, мне это удалось).
И поскольку модель Noctua уже не раз тестировалась в лаборатории и ей даже посвящен целый обзор, то рассказ про ее упаковку, вентилятор и установку мы пропустим, со всем этим можно ознакомиться, перейдя по приведенной ссылке.
Как и полагается решениям того времени, перед нами массивный кулер, габариты которого 126 x 152 x 114 мм, что немало. Пусть его не отнесешь к низкопрофильным моделям, но в определенных условиях с ним вполне можно собрать компактную систему.
По моим измерениям масса нетто (с вентилятором) – 741 г, это чуть больше заявленных 730 г. Noctua NH-C12P SE14 оснащен фирменным 140 мм вентилятором NF-P14 с круглой рамкой.
Радиатор состоит из массивных алюминиевых ребер, часть которых больше остальных. В его конструкции применено шесть «С»-образных тепловых трубок с никелированным покрытием. Диаметр трубок составляет 6 мм.
Размер теплорассеивателя Noctua NH-C12P SE14 без вентилятора равен 126 x 152 x 90 мм.
В состав конструкции входят 44 алюминиевые пластины, из них 15 касаются основания и не контактируют напрямую с тепловыми трубками. Толщина каждого ребра равна 0.5 мм, расстояние между ними – ~3.0 мм. Площадь рассеивания радиатора равна ~5 100 см2.
На данной фотографии хорошо видны упомянутые выше 15 ребер, которые контактируют с основанием.
«Подошва» всех кулеров Noctua получила одинаковое строение, если мне не изменяет память, с 2007 года. Но в данном случае с верхней поверхностью основания контактируют ребра.
Тепловые трубки в основании находятся на расстоянии ~1.5 мм, внутри применена пайка.
Несмотря на гладкую и хорошо обработанную поверхность «подошвы», четкого отражения на ней не увидеть, оно размытое.
Тест с линейкой пройден хорошо, хотя наблюдается небольшой горб.
Его присутствие вкупе с неровной крышкой тестового процессора приводит к не самому лучшему отпечатку. Зато прижим в области кристалла хороший.
Согласно предварительному плану этот участник должен был идти первым, поскольку является самым низким из всех. Да и протестировать его было бы интереснее остальных. Но, к сожалению, Reeven Steropes (RC-1206) не совместим с платформой LGA 2011 / 2011-3. И приспособить его под данный процессорный разъем невозможно.
Reeven Steropes поставляется в небольшой коробке, стороны которой отданы под подробное описание кулера на разных языках и изображение самого продукта.
Внутри можно найти красивую коробочку с креплениями. Конечно, в этом нет ничего особенного, но это говорит о том, что производитель с трепетом относится к своим изделиям.
В комплект поставки входит все необходимое для установки системы охлаждения:
Приведем его списком:
Если бы этот кроха прошел тестирование, то был бы самым низким участником обзора, но, к сожалению, поддержки процессорных разъемов LGA 2011 / 2011-3 у него нет.
Размеры кулера очень скромные – 125 x 129 х 60 мм, а масса всего 470 г. Кстати, данный участник единственный, у которого после моего взвешивания результат оказался меньше заявленного.
На первый взгляд Reeven Steropes довольно прост, но у него есть интересные конструктивные особенности, которые смотрятся перспективно.
Он состоит из пяти тепловых трубок «С»-образной формы и нанизанных на них алюминиевых пластин. Стоит отметить, что верхняя пластина основания выполнена в виде массивного радиатора. Это должно немного компенсировать малую площадь рассеивания тонкого верхнего радиатора.
Еще из особенностей можно выделить проходящие сквозь основание три тепловые трубки, которые затем резко загибаются и уходят во внутреннюю часть верхнего радиатора. Подобное мы уже видели у be quiet! Shadow Rock LP.
Радиатор насчитывает 73 алюминиевые пластины, толщина каждой ~0.4 мм, а расстояние между ними ~1.5 мм. При этом площадь рассеивания равна внушительным для такого малыша ~3 000 см2.
На основании находится защитная наклейка, которую нужно убрать перед установкой.
Оно состоит из небольшого радиатора и медной пластины, между которыми проходят тепловые трубки.
Следов пайки без внутреннего вскрытия не видно, остается надеяться на то, что она там применяется.
Сама «подошва» гладкая и хорошо обработана. Тем не менее, отражение плохо разборчивое.
Тест с линейкой показал присутствие горба на основании.
К сожалению, тест отпечатка сделать невозможно из-за несовместимости с тестовой системой.
Для того чтобы достичь такой высоты, производитель использовал 120 мм вентилятор толщиной 12 мм. Он идентичен низкопрофильным «стодвадцаткам» Scythe, отличает его только желтая крыльчатка.
Вентилятор поддерживает ШИМ-управление, а его ТХ выглядят так: скорость работы 500-2000 об/мин, уровень воздушного потока 12.13-45.47 CFM, уровень статического давления 0.004-0.053 мм H2O, уровень шума 9.32-33.67 дБА.
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.4 |
| Мониторинг температуры CPU | HWMonitor1.28 |
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
Real Temp 3.80; HWiNFO64; CPU-Z v1.71.1; EVGA E-LEET Tuning Utility; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
Уровень энергопотребления системыПрежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-PRO в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.
Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
Общее тестирование систем охлаждения
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
Уровень шума | ТемператураСимвол «*» в названии системы охлаждения указывает на то, что она тестировалась с альтернативным вентилятором (одним или двумя).
Для начала разберемся с тем, в каких случаях потребуются системы охлаждения топ-конструкции. Как правило, их используют при необходимости в низкопрофильном кулере, а также в тех ситуациях, когда обычная «башня» не влезает в корпус из-за ограничения по высоте. И спектр таких решений широк – это и набирающие моду HTPC, и системные блоки стандарта Small Form Factor, и компактные модели, рассчитанные на игроков. В противном случае использование подобных СО нецелесообразно, и это давно доказано.
А теперь вернемся к героям обзора. Если говорить обо всех в целом, то ни к качеству материалов, ни к качеству изготовления не придерешься – оно находится на высоком уровне. Жаль, правда, что Reeven Steropes (RC-1206) сошел с дистанции из-за несовместимости с тестовым стендом. Тем не менее, это интересный продукт, уровень производительности которого не настолько мал, как он сам. Такой кулер подойдет владельцам низкопрофильных систем, в которых высота СО ограничена 60 мм. Можно предположить, что за счет своих ТХ он без проблем справится с Intel Core i7 в конструктиве LGA 115X.
Что касается прочих участников, прошедших тестирование, то на общем фоне явно выделяется be quiet! Shadow Rock LP со своим вентилятором. Благодаря тихой работе на довольно высоких оборотах, последний с лихвой компенсирует малую площадь рассеивания радиатора. В принципе, каких-то особых замечаний к самому кулеру нет, средний теплорассеиватель с шикарной вертушкой, способный справиться с горячим процессором. Отметим, что в тихом режиме он обошел Raijintek Pallas. Ну а к минусам отнесем отсутствие термопасты в комплекте.
Но если взять в качестве точки отсчета габариты, то, на мой взгляд, лучше всех себя проявил Raijintek Pallas. Думаю, он может стать очень интересным выбором в классе низкопрофильных кулеров. В его пользу говорит и продуманная конструкция, и минимум проблем с совместимостью. Недостаток только один – крайне малая распространенность на территории РФ. Не хватает разве что сравнения с Thermalright AXP-200, но всему свое время.
И, наконец, ветеран Noctua NH-C12P SE14. Он по-прежнему хорош, но поскольку участвует в тесте вне конкурса, давать ему какое-либо место мы не будем. Да и в общем зачете он отнюдь не на первых позициях.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
