Сегодня поколение графических процессоров Nvidia Maxwell представлено тремя моделями: GM206, GM204 и GM200. Каждая из них стала основой для двух модификаций.
На GM200 базируются версии GeForce GTX Titan X и GTX 980 Ti, на GM204 – GTX 980 и GTX 970, а на GM206 – GTX 960 и GTX 950. При этом самый младший представитель линейки – GeForce GTX 950 – позволяет играть в современные игры на минимальных или средних настройках в разрешении Full HD, пусть и забыв о сглаживании. Это мало кого останавливает, ведь на мониторе в 19.0" дюймов с таким разрешением можно вовсе обойтись без режимов AA, поскольку там и так все мелко. Но это бюджетное решение, которое ориентировано на самую массовую аудиторию. Следовательно, такие видеокарты должны быть доступными. А что в реальности? На практике их ценник находится в районе 11 000 рублей, что отнюдь не укладывается в рамки недорогой модели.
Ни для кого не секрет, что первая волна "обрезков" (продуктов с ограниченным функционалом на том же чипе) выпускается на печатных платах и с системой охлаждения от старших карт. Сроки поджимают и конечно сначала нужно представить продукт хоть в каком-то виде. Поэтому за базу берется печатная плата GTX 960 и туда просто устанавливается чип с модификацией GTX 950 т.е. немного урезанный функционально. Чтобы не повадно было разгонять и увеличивать производительность достаточно просто уменьшить количество фаз питания графического процессора. Эта мера позволит не допустить внутреннюю конкуренцию. Со временем уже можно будет упростить печатную плату и установить более простую систему охлаждения, чтобы еще снизить себестоимость устройства. Этот прием часто повторяется производителями видеокарт, но сегодня мы это попытаемся рассмотреть вживую на примере двух устройств.
В поле нашего внимания попала продукция компании Galax, известной в Европе под брендом KFA2. Эта фирма славится не только выпуском для энтузиастов своей фирменной серии Hall Of Frame, но и тем, что для обычных любителей игр у нее представлен широкий спектр продукции. Все ее устройства примечательны тем, что как правило изначально работают на повышенных частотах. Поскольку заводской разгон здесь считается нормой, то рядовой пользователь теперь им может вовсе не обременяться, а энтузиаст попытается выжать из карты еще больше, чем из референса.
Сегодня на тестирование попали две видеокарты. Это KFA2 GeForce GTX 950 EXOC White и KFA2 GeForce GTX 950 Black OC Sniper Edition. По ходу нашего детального изучения мы поймем, что первая карта относится к первой волне появления устройств, а вторая ко второй. Что же окажется лучше мы и увидим.
Если вы уже изучили материал, где фигурировала карта KFA2 GeForce GTX 960 EXOC White Edition, то у вас может возникнуть дежавю. Коробка и оформление полностью аналогичны.
Габариты упаковки тоже совпадают и позже мы поймем, что размеры карт также одинаковы, поэтому удивляться не приходится.
С лицевой стороны упаковки на нас опять смотрит силуэт какого-то человека в капюшоне. Фон белый, и на нем в левом верхнем углу черными буквами обозначен логотип компании, который представлен на европейском рынке, а именно KFA2.
Внутри капюшона снова находится надпись What's your game? (какая твоя игра?). Это слоган производителя потому, что он мелькает повсеместно. В правом нижнем углу находится вставка от компании nVidia с названием графического процессора GTX 950. Справа в другой вставке указано полное наименование модели. Здесь же можно найти информацию о типе и объеме набортной памяти, а также разъеме дополнительного питания. Ниже перечислены все видеовыходы. С обратной стороны снова находятся слайды от компании nVidia, но они несколько отличаются от тех, что были на KFA2 GTX 960 EXOC White.
Здесь показаны другие игровые приложения, возможно менно те, на которые хватает мощностей данного графического процессора. Кроме этого представлено немного иное описание видеочипа и львиная доля внимания уделена именно возросшей производительности архитектуры Maxwell. Справа находится столбик, где производитель перечислил характерные особенности устройства. Ниже можно ознакомится с комплектом поставки к данной видеокарте. Посмотрим на внутреннее содержимое. Внутри внешней оболочки прячется черная картонная коробка.
Сверху, как обычно, разместился лист из вспененного полиэтилена, под которым сразу мы натыкаемся на информационные носители.
Убрав все это мы можем увидеть саму видеокарту, которая зажата в каркасе из такого же материала. спереди предусмотрен специальный кармашек для аксессуаров. Комплект поставки не очень богатый, но все необходимое для работы есть.
Здесь в оформлении мы можем наблюдать не очень большие изменения.
Габариты упаковки остались неизменными.
По сути поменялся только цвет фона и наименование модели. В остальном никаких изменений не произошло.
Теперь уже действительно логично наблюдать черный фон на коробке, если у видеокарты в названии есть обозначение Black.
С обратной стороны тоже все полностью аналогично и нет необходимости повторять все еще раз. Внутри мы снова видим похожую картину.
Да и комплект поставки тоже не изменился.
Как и обещал производитель, карта белая, но не до конца и не абсолютно. У кожуха кулера все же присутствует какой-то перламутровый оттенок.
С обратной стороны здесь находится защитная металлическая пластина тоже белого цвета.
Многие, в том числе и я, ожидали, что печатная плата тоже окажется белоснежной, как картах серии HOF, но нет, здесь текстолит черный. Согласно спецификации в длину карта достигает 254 мм, а толщина вместе с системой охлаждения не превосходит двух слотов.
На задней пластине написано предупреждение о том, что она горячая. На самом деле температура карты даже в сильной нагрузке достаточно умеренная и даже погоняв ее под "бубликом" на минимальных оборотах вентилятора, я спокойно мог брать ее руками. Задняя пластина изготовлена она из алюминиевого сплава и окрашена в белый цвет. В некоторых местах предусмотрены прорези и различные отверстия. Этим решается проблема обхода высоких элементов и обеспечение обдува воздухом.
Крепится она при помощи нескольких винтов с лицевой стороны, но чтобы до них добраться нужно сперва снять кулер. Поэтому сначала нужно открутить четыре подпружиненных винта сзади.
Конструкция устройства охлаждения нам хорошо знакома и не подкупает своей новизной. Прежде всего это радиатор на тепловых трубках, который сверху накрыт пластиковым кожухом с двумя вентиляторами. В качестве термоинтерфейса мы можем здесь увидеть густую серую термопасту. Рядом можно заметить пару зеленых терморезинок, которые контактируют с чипами памяти.
Радиатор изготовлен по знакомой схеме. Через медное основание теплосъемника проходят три медные тепловые трубки, покрытые слоем никеля (две по 6 мм и одна 8 мм). Они загибаются и пронизывают массив алюминиевых ребер.
Вся конструкция хорошо пропаяна и это должно улучшить теплообмен между всеми компонентами системы. Сверху радиатор накрывает белый пластиковый кожух с двумя вентиляторами.
Здесь используются точно такие же устройства как на кулере карты KFA2 GTX 960 EXOC White - Apistek GA91S2H с техническими характеристиками 12 В, 0,35 А.
Вентиляторы подсвечиваются белым цветом, а при отсутствии нагрузки полностью останавливаются. Продемонстрируем видео работы видеоадаптера KFA2 GeForce GTX 950 EXOC White.
После демонтажа системы охлаждения, спереди остается еще один радиатор, который отводит тепло от транзисторов.
Это небольшое устройство, изготовленное из алюминиевого сплава с невысокими ребрами.
Он крепится с обратной стороны при помощи двух винтов жестко. В качестве термоинтерфейса используется голубая терморезинка. После того, как все элементы защиты и охлаждения демонтированы карта стала выглядеть следующим образом.

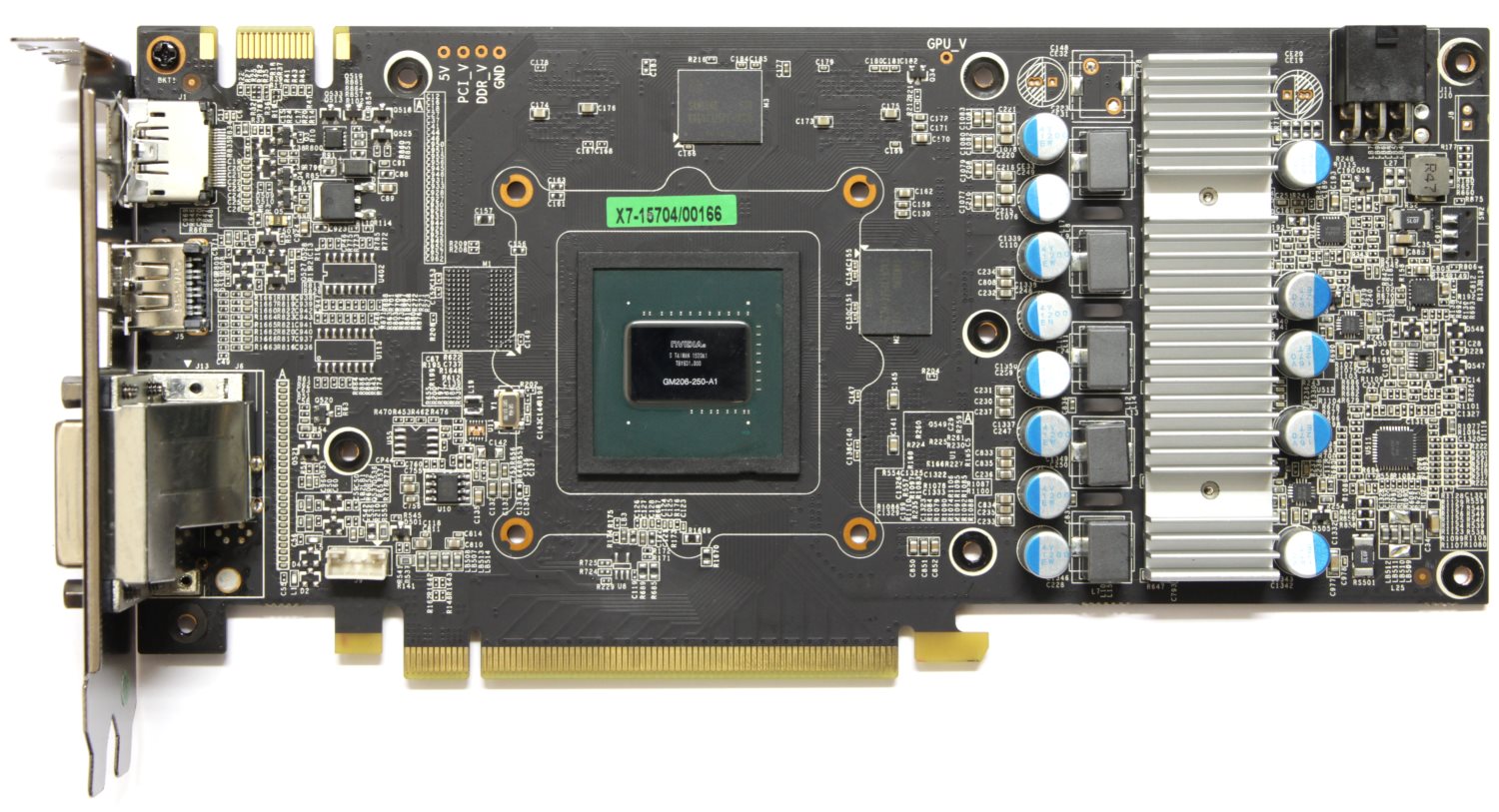

Хорошо заметно, что ее дизайн точно такой же как у KFA2 GeForce GTX 960 EXOC White Edition. Здесь также видно, что микросхем памяти может быть по три с каждой стороны. Скорее всего это была какая-то универсальная заготовка в том числе для более производительной модификации с 192-х битной шиной и 3 Гб памяти. По центру разместился графический процессор nVidia GM206. Основное его визуальное отличие от версии GTX 960 кроется в маркировке. Число "250" дает нам понять, что перед нами находится GTX 950 у которого всего 768 ядер CUDA.
И без того слабую производительность чипа душит узкая шина памяти, которая равняется 128-ми Битам. Что касается объема, то он полностью соответствует картам начального уровня. Конечно, некоторые производители могут установить и более емкие чипы, чтобы получить 4 Гбайта видеопамяти. Однако мне кажется, что такая затея лишена практического смысла, поскольку все будет упираться в возможности самого графического процессора. Четыре микросхемы памяти типа GDDR5 распаяны с двух сторон по две с каждой.
Вместе они образуют 128-ми битный интерфейс передачи данных, а их совокупный объем составляет 2 Гб. Здесь используются чипы от компании Samsung. Питание на видеокарте выполнено по схеме 4+1+1 (GPU/MEM/PLL).
В качестве основного ШИМ контроллера используется микросхема uPI Semiconductor UP1633.
Дальше, на каждую фазу питающую графический процессор приходится по два транзистора Low Rds(on) и одной суперферритовой катушке. Для питания памяти распаян другой контроллер - uPI Semiconductor UP1605Q.
Хорошо видно, что по сравнению с моделью KFA2 GTX 960 EXOC White подсистема питания несколько упрощена. Убрали одну фазу питания памяти и сняли по одному транзистору с каждой фазы, обеспечивающей графический процессор. Скорее всего это связано не столько с экономией, сколько с нежеланием производителя наблюдать как более бюджетное устройство разгоняется лучше за счет того, что задействовано меньше блоков в том же чипе. Дополнительное питание подается посредством одного коннектора 6-Pin PCI-e.
На задней панели находятся следующие видеовыходы.
Данная карта изначально выглядит как-то дешево и простовато. Понятно, что здесь используется совсем другой пластик и материалы, но и в целом вид получается очень топорный.
Сзади уже нет никакой пластины, да и печатная плата стала короче. Верхний слой текстолита по-прежнему матовый, но цвет не черный, а темно-коричневый.
Вообщем с первого взгляда становится ясно, что устройство гораздо дешевле и проще. В длину карта достигает 244 мм, а с системой охлаждения также занимает два слота.
Кулер крепится при помощи шести подпружиненных винтов с обратной стороны. Четыре из них фиксируют его по углам графического процессора, а еще два в области где распаяны транзисторы.

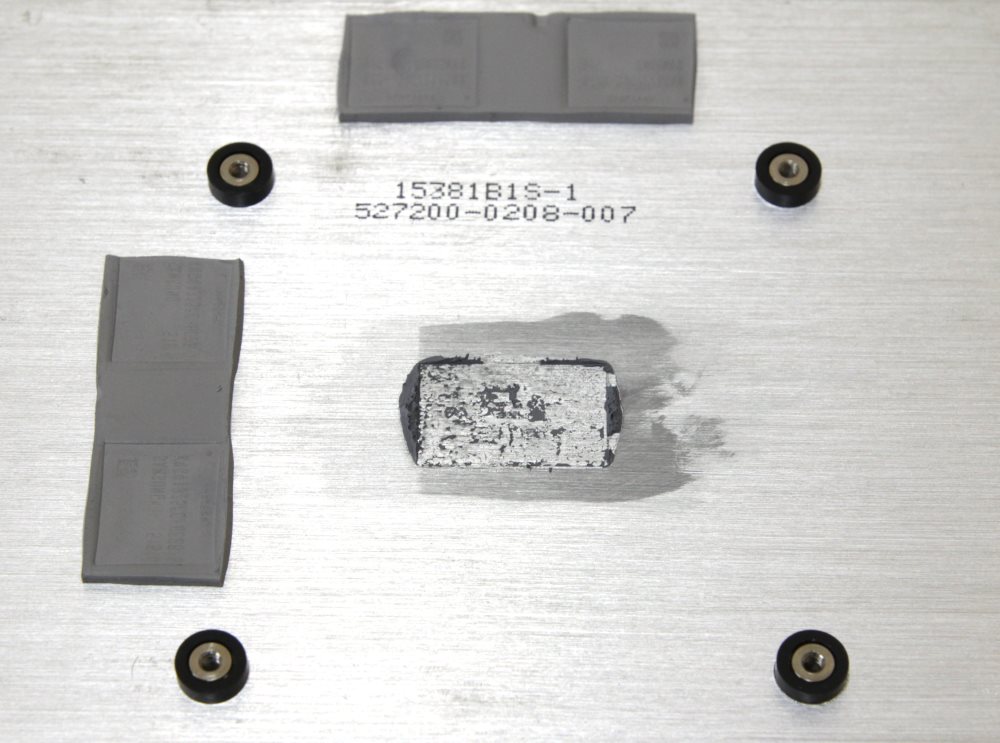

В качестве термоинтерфейса используется густая серая термопаста.
Радиатор представляет собой самую примитивную из возможных конструкций. За основу взят брусок из алюминиевого сплава, который много раз пропилен вдоль почти до основания. Таким образом с интервалом 1,5 - 2 мм образуются ребра толщиной около 1 мм. Последний раз я видел такие радиаторы на боксовых кулерах для процессоров s478.
Понятно, что все это просто и примитивно, но перед нами не очень горячий видеочип и такого устройства охлаждения может оказаться вполне достаточно. К тому же сэкономив на компонентах производитель может снизить стоимость готового устройства. Здесь же можно заметить, что основание этого радиатора контактирует с микросхемами памяти и транзисторами. Осуществляется это через терморезинки серого цвета толщиной около 1 мм. Ближе к этому краю можно заметить вертикальный распил шириной около 20 мм. Он необходим для того, чтобы радиатор не мешал таким высоким элементам как катушки и конденсаторы. Сверху радиатор закрыт пластиковым кожухом черного цвета, к которому прикручены два вентилятора.
Чтобы хоть как-то облагородить это странное творение производитель сделал сверху окошко с надписью GEFORCE GTX и конечно же за него установил светодиоды подсветки.
Что касается вентиляторов, то именно они выделяются на фоне всего остального своими желтыми полосками на лопастях. Внешне напоминает пчелу или шмеля, а поскольку мне еще достался не очень удачный сэмпл и один вентилятор стрекотал, то сходство получилось 100%. На самом деле, когда вращаются лопасти, то полоски образуют как бы мишень и видимо поэтому карту назвали Sniper Edition.
Если посмотреть на двигатели с обратной стороны, то видно, что здесь используются устройства Apistek GA92O2U с техническими характеристиками 12 В, 0,46 А. Диаметр их составляет 90 мм. Подсветки здесь нет, а вот в простое они отключаются.
После того как мы сняли кулер с карты она приобретает следующий вид.
Снова перед нами не эталонный дизайн, а печатная плата собственного изготовления. Дизайн совсем простой и элементов мало как спереди так и сзади. Основное место занимает пустота. Исходя из этого можно было делать печатную плату существенно короче, а кулер бы мог быть таким же. Такие примеры уже были.
Посередине распаян все тот же графический процессор nVidia GM206 с обозначением 250. Он выпущен на 30-й неделе текущего года.
Как и на предыдущей карте по его периметру находится черная пластиковая рамка. Мне кажется, что от перекосов она не спасает потому, что для этого она должна быть немного выше. Микросхемы памяти здесь распаяны только спереди. Это четыре чипа типа GDDR5 производства компании Samsung.
Вместе они образуют 128-ми битный интерфейс передачи данных, а их совокупный объем составляет 2 Гб. Питание на видеокарте выполнено по схеме 3+1+1 (GPU/MEM/PLL).
В качестве основного ШИМ контроллера используется микросхема uPI Semiconductor uP1642P.
Дальше, на каждую фазу питающую графический процессор приходится по два транзистора Low Rds(on) и одной супер ферритовой катушке.
Для питания памяти распаян другой контроллер - uPI Semiconductor uP1542S.
Дополнительное питание подается посредством одного коннектора 6-Pin PCI-e.
На задней панели находятся следующие видеовыходы.
Хорошо видно, что устройство получилось совсем другого уровня. Упрощение прошло по всем фронтам и теперь перед нами настоящая бюджетная карта.
Тестирование видеокарт KFA2 GeForce GTX 950 EXOC White и KFA2 GeForce GTX 950 Black OC Sniper Edition проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в БП, в ходе тестирования были отключены. Боковая стенка корпуса была открыта. Тестирование видеокарт всегда проводится на заводском термоинтерфейсе, не стал исключением и данный случай. Температура в помещении находилась на уровне 25°C, а шум составлял 27.2 дБ.
Раз очевидно, что данная модель является клоном, то и поведение у нее должно быть схожее. Разумеется, нужно сделать поправку на то, что GPU стал холоднее, поскольку часть блоков отключена, и они не работают.
Начнем с режима полного отсутствия нагрузки и заодно изучим информацию, которую нам предоставляют утилиты.
Из приведенного изображения не очевидно, но в простое вентиляторы полностью останавливаются, благодаря чему видеокарта становится бесшумной. Частота графического процессора опускается до 135 МГц, памяти – до 202 МГц. Температура держится на уровне 35°C. Значение параметра ASIC Quality у данной версии составляет 70.0. Не самый лучший показатель, но такой уж попался экземпляр.
Пора переходить к нагрузке и для начала запустим MSI Kombustor. Это тяжелый тест, который показывает, как система охлаждения справляется со сложной нагрузкой на видеоядро.
Частота GPU уже выходит за рамки Boost, доходя до отметки 1442 МГц. Это очень хороший результат, и он говорит о том, что алгоритм режима работы Boost работает даже при максимальной нагрузке и частоты не снижаются ниже заявленных значений. При этом вентиляторы кулера раскручиваются только до 42% от максимума, что составляет 1260 об/мин, а исходящий от них шум еле уловим.
Посмотрим, как видеокарта поведет себя в игровом тесте Unigine Heaven 4.0.
И снова получаем 1442 МГц по видеоядру. Очень редко бывает так, что частоты в этих двух тестах совпадают. Обычно в Unigine Heaven они поднимаются еще выше, поэтому возможно это потолок, который зашит для режима Boost.
Почему я так предположил? Потому, что после MSI Kombustor графический процессор остыл до 63°C, а вентиляторы почти замолчали. Не буду преувеличивать, если скажу, что это самая тихая модель из тех, с которыми мне доводилось встречаться за последние несколько лет (исключая версии с пассивной системой охлаждения). Производительность, конечно, похуже, чем у GeForce GTX 960, но не сказать, что намного – 5-10%.
Пора переходить к разгону и обгонять GeForce GTX 960 в номинале. Начнем с MSI Kombustor.
Видеокарта практически доходит до заветной отметки в 1500 МГц, причем Boost продолжает работать при сильной нагрузке в разгоне. Неплохо разогналась и память, хотя частотой в 8000 МГц уже никого не удивить, но при узкой шине это должно обеспечивать хоть какой-то прирост.
Посмотрим на Unigine Heaven 4.0.
Снова мы получаем прибавку в 5 кадров в среднем. При этом можно увидеть, что частота в Boost уже ушла за 1527 МГц по видеоядру. Стоит ли игра свеч? Если ставить задачу догнать GeForce GTX 960, то да. Однако вряд ли стоит долго испытывать «железо» в таком режиме, ведь подсистема питания здесь упрощена и может не выдержать длительной работы на пределе.
Для начала посмотрим на поведение этой версии в режиме полного отсутствия нагрузки. Попутно можно взглянуть на значение параметра ASIC Quality. Да, видеокарте попроще достался графический процессор получше. Однако цифры эти не всегда говорят правду и надо переходить к тестам.
Но пока отметим, что вентиляторы действительно не крутятся, соответственно данная модель бесшумна. Нет и посторонних шумов, ничего не пищит и не свистит.
Теперь запускаем тест MSI Kombustor.
А вот тут с частотой Boost уже наблюдаются проблемы. Видеокарта явно не справляется с нагрузкой и не отрабатывает заявленных частот, сбрасывая их. И причина лежит, судя по всему, в алгоритме работы Boost, поскольку температуру GPU нельзя назвать критичной, да и вентиляторы явно ленятся, крутясь всего на 40% от максимума.
Что ж, пора взглянуть на результаты в Unigine Heaven 4.0.
Здесь уже очевидно, что алгоритм Boost работает немного иначе, нежели в случае первого участника обзора. Он перестраховывается и при сильной нагрузке снижает частоту ниже рекомендованной. Когда же она не постоянна и не максимальна, то частота поднимается выше, чем заявлено. Поэтому мы и наблюдаем увеличение температуры и скорости вращения крыльчаток.
Несмотря на кулер, попытаемся все же разогнать данную видеокарту. Снова двигаем ползунки Core Voltage и Power Limit до упора.
Нет, мне так и не удалось в тестовом пакете MSI Kombustor выйти на частоту Boost, все равно реальная частота меньше установленной. Понятно, что температура и шум при этом только возросли.
Возможно, хоть в игровом тесте ситуация будет лучше?
Да, я добился желаемого результата в 1500 МГц и при этом получил умеренный нагрев и приемлемый акустический комфорт. Но стоит ли использовать данную модель в таком режиме постоянно? Нет, однозначно. Питание здесь реализовано еще слабее, а алюминиевый кулер очень неэффективен и слабо приспособлен для снятия большого количества тепла с маленькой площади кристалла.
Остается лишь привести традиционные таблицы с тепло-шумовыми характеристиками рассмотренных видеокарт.
Как человеку, который постоянно сталкивается с топовыми решениями, мне было сложно работать с героями обзора, поскольку момент, где начинается комфортная производительность в современных играх, никак не улавливался. Ситуация усугублялась и наличием у меня пары мониторов с большим, чем Full HD, разрешением.
А что же потенциальный покупатель? Если для него важнее скорость, то лучше обратить внимание на Radeon R9 280X, GeForce GTX 670 и GTX 770 именитых вендоров с остатками гарантии, которые встречаются на барахолках. Вряд ли кому-либо надо объяснять, что GeForce GTX 950 им совсем не конкурент. С другой стороны, среди ее преимуществ лучшая энергоэффективность, более низкие температуры и уровень шума, но на этом плюсы практически заканчиваются. И при нынешней цене предложение не соответствует производительности. Пусть даже на стоимости заметно сказался возросший курс доллара.
Теперь что касается виновников обзора. Понятно, что компания KFA2 (Galax) торопилась, выпустив KFA2 GeForce GTX 950 EXOC White по образу и подобию KFA2 GeForce GTX 960 EXOC White Edition. Как следствие, подсистема питания была упрощена, а все остальное было оставлено без изменений, включая печатную плату. И если внимательно посмотреть на нее, ясно, что она была сделана с запасом, поскольку рассчитана на 192-битную шину памяти, о чем свидетельствуют по три посадочных места для микросхем памяти с каждой стороны.
Поэтому упрощение дизайна было самым логичным и предсказуемым шагом, но на эту операцию нужно было время. И на этот раз разработчики выпустили KFA2 GeForce GTX 950 Black OC Sniper Edition. Почему-то в ее случае инженеры решили, что кулер с тепловыми трубками – неоправданная роскошь для GeForce GTX 950, установив систему охлаждения попроще. Теоретически вслед за такими изменениями может снизиться и цена, но на практике на это вряд ли стоит рассчитывать. Почему? Смотрите сами.
