Лаборатория продолжает знакомить своих читателей с малоизвестными на отечественном рынке системами охлаждения, ведь и среди них встречаются интересные продукты, достойные внимания. Совсем недавно мы рассмотрели пару двухсекционных кулеров Reeven Okeanos (RC-1402) и Raijintek Nemesis, оставивших неплохое впечатление.
На этот раз героем обзора станет другая модель тайваньского производителя Raijintek. Это Raijintek Triton – готовая система жидкостного охлаждения (СЖО) с возможностью расширения контура. Она вызывает интерес не только тем, что является первой такой моделью в ассортименте компании, но и своим позиционированием – как максимально дружественная к пользователю СЖО, сочетающая достоинства обычных и замкнутых систем.
Помимо непосредственно тестирования Raijintek Triton, дополнительно будет проведен эксперимент с заменой алюминиевого штатного радиатора на медный (Swiftech MCR240-QP) для полного раскрытия потенциала исследуемой модели.
Система охлаждения Raijintek поставляется в продолговатой коробке, оформленной в черно-красно-белых цветовых тонах. На упаковке предусмотрена ручка для удобной переноски.
С информативностью полный порядок: присутствует описание возможностей системы жидкостного охлаждения, ее характеристики и фотографии, а также указание конкретной версии модели Triton.
Внутри все надежно зафиксировано и защищено от повреждений в процессе транспортировки.
Комплект поставки Raijintek Triton содержит все необходимое для эксплуатации системы, в том числе и небольшой бонус в виде трех пузырьков с краской для жидкости СЖО.
Приведем его в виде перечня:
На первый взгляд Raijintek Triton по конструкции не сильно отличается от своих собратьев – замкнутых СЖО, выполненных в формате «Все в одном» (AIO, All-in-One). Это водоблок со встроенной помпой, соединенный двумя шлангами с радиатором.
По сути ничего нового в принципе строения исследуемой модели практически нет.
Выше не зря говорилось «практически». Отличия присутствуют, и именно они делают модель Raijintek Triton не похожей на остальные готовые СЖО. Первое, с чего хотелось бы начать – с массивного совмещенного с резервуаром водоблока, в котором находится встроенная помпа.
Габариты водоблока без учета фитингов равны ~74 х 74 х 63 мм. К сожалению, подобный куб будет несовместим с некоторыми ультра тонкими корпусами.
Он выполнен из прозрачного пластика, через который можно разглядеть внутреннее содержимое. Кроме того, такое решение позволяет мониторить количество жидкости в контуре.
Верхняя крышка ватерблока черного цвета, на ней присутствует логотип компании. Изначально она закрыта еле заметной пленкой, защищающей крышку от царапин.
Вернемся к более важным особенностям. В самой крышке предусмотрены три отверстия с паяными фитингами (резьба G1/4), два из них под шланги, а третий для дозаправки или перезаправки контура. Конечно, перезаправка подобных решений может и не понадобиться, об этом подробно рассказано в моем материале, посвященном исследованию данного вопроса.
Отметим, что наличие резервуара делает возможным увеличение количества жидкости в системе. Это важный аспект, поскольку именно малый объем прокачиваемой жидкости в контуре готовых СЖО не позволяет им проявить себя лучше.
Но, пожалуй, самое интересное в Raijintek Triton – помпа, заявленные характеристики которой внушают веру в успех данной модели. При габаритах 38 x 56 x 39 мм она построена на керамическом подшипнике с ресурсом 50 000 часов. Причем при напряжении 12 В скорость помпы равна 3200 ±10% об/мин, производительность – 120 л/час, уровень шума – 20 дБА.
На самом деле не так много производителей готовых СЖО указывают характеристики используемых помп, что не позволяет проводить полноценное сравнение с более серьезными системами жидкостного охлаждения. Но в данном случае можно сравнить помпу Raijintek Triton с более привычными энутазиастами полноценными двигателями.
Итак, производительность помпы героя обзора равна 120 л/час против 454 л/час у привычной многим версии DDC. В принципе, можно предположить, что Raijintek Triton на максимальной скорости работает как DDC при 1200-1500 об/мин.
Помпа соединяется с радиатором парой прозрачных шлангов стандарта 10/13 мм. Благодаря этому, в случае надобности можно будет расширить контур, просто разрезав их и подключив к нему дополнительные элементы. Потребуется лишь пара фитингов 10/13 мм.
Длина шлангов равна 400 мм, этого более чем достаточно, даже с учетом выполнения вышесказанного.
Используемый в Raijintek Triton радиатор выполнен из алюминия, его размеры 275 x 120 x 32 мм. Далее мы проверим, есть ли смысл заменять его медным. Выглядит он очень добротно и аккуратно, покраска качественная. Единственное – меня не оставляет мысль, что где-то он уже встречался.
Так оно и есть, данный теплорассеиватель идентичен используемому в составе китайского комплекта СЖО, который мне когда-то довелось тестировать. Подробнее о нем можно прочитать в обзоре «Кот в мешке? Обзор и тестирование китайского комплекта водяного охлаждения».
Его конструкция проста – восемнадцать плоских каналов с проклеенной между ними гофролентой с мелкими прорезями внутри. Толщина рабочего тела составляет скромные 15 мм.
В нижней части радиатора предусмотрено расширение для увеличения объема жидкости в контуре. Кстати, сами разработчики Raijintek заявляют, что в контуре может максимально поместиться 350 мл жидкости.
Аналогичное расширение присутствует с другой стороны, в нем можно наблюдать закрепленные компрессионными фитингами шланги.
«Подошва» с завода закрыта пленкой, которую необходимо снять перед установкой.
Материал основания – медь с никелированным покрытием. Оно отличилось гладкой зеркальной поверхностью.
Правда, тест с линейкой показывает наличие горба.
Тест отпечатка не самый лучший, виной тому горбатое основание.
Модель Raijintek Triton комплектуется парой фирменных 120 мм вентиляторов с черной рамкой и белой крыльчаткой, насчитывающей семь широких лопастей.
Каждый вентилятор работает со скоростью 1000 ±200 – 2600 ±10% об/мин и основан на подшипнике скольжения. Пара таких устройств развивает воздушный поток 38.89 – 100.46 CFM. Статическое давление каждого равно 0.744 – 4.819 мм Н2О, уровень шума – 21.6 – 36.6 дБА.
Они соединены между собой и подключаются одним коннектором 3 pin. Производитель предусмотрел возможность ручной регулировки оборотов, но из-за короткого кабеля его будет проблематично вывести за пределы корпуса.
Крепятся вентиляторы к радиатору стандартно – на четыре винта M3 каждый.
В данном разделе мы разберем рассматриваемую систему охлаждения и соберем альтернативный контур на базе Raijintek Triton.
Пробка на отверстии для дозаправки скручивается довольно легко. А для заправки через нее можно рекомендовать использовать 50-150 мл шприц.
Если честно, были некоторые опасения по поводу штатных фитингов конструкции Raijintek Triton, поскольку заметно, что в водоблок они впаяны и являются несъемными. Конечно, можно было бы просто разрезать шланг и расширить контур подобным варварским методом, но зачем «колхозить», если доступно более изящное решение?
В моем случае кольца фитингов легко скрутились. А при нехватке сил можно использовать плоскогубцы – только стоит заранее обмотать зубцы изолентой, чтобы ничего не повредить.
Сами фитинги что в водоблоке, что в радиаторе не съемные, но разборные. А это значит, что можно спокойно расширять контур. В итоге нам потребуется пара или больше фитингов 10/13 мм, наличие того, что будет подключаться к контуру, и можно спокойно расширяться.
После разбора Raijintek Triton удалось собрать лишь 250 мл жидкости, что на 100 мл меньше, чем заявлено.
Самым крохотным радиатором, что мне удалось найти, стал медный 280 мм Swiftech MCR240-QP.
Именно между ними будет проходить сравнение. Очевидно, многие уже скажут, что медный радиатор 280 мм с более толстым рабочим телом покажет лучший результат. Пожалуй, да, но все же стоит проверить.
Для построения контура с новым радиатором мне понадобится пара фитингов Koolance 10/13 мм, два 140 мм вентилятора Noctua NF-P14 PWM и жидкость Koolance LIQ-702 для заправки контура, поскольку родных 250 мл не хватит.
Но перед тем, как перейти к сборке нового контура, нельзя пропустить возможность разобрать водоблок. И это было сделано не зря – все же не каждый день можно встретить в замкнутой СЖО подобную микроканальную структуру.
Приведенные фотографии подтверждают использование ступенчатых микроканалов, высотой примерно 6 мм.
Сами ребра охлаждаются проточным способом, они находятся в специальном канале в пластиковой части основания. С одной стороны жидкость входит, а с другой ее качает помпа и гонит по контуру.
Верхняя пластина просто приклеена. Ее можно снять, к примеру, для замены светодиодов, но лично у меня извлечь помпу не получилось.
После небольшого разбора полетов можно собрать всю систему жидкостного охлаждения, заправить контур и готовиться к тестам.
На самом деле процесс заправки и сборки очень прост.
Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.
На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины).

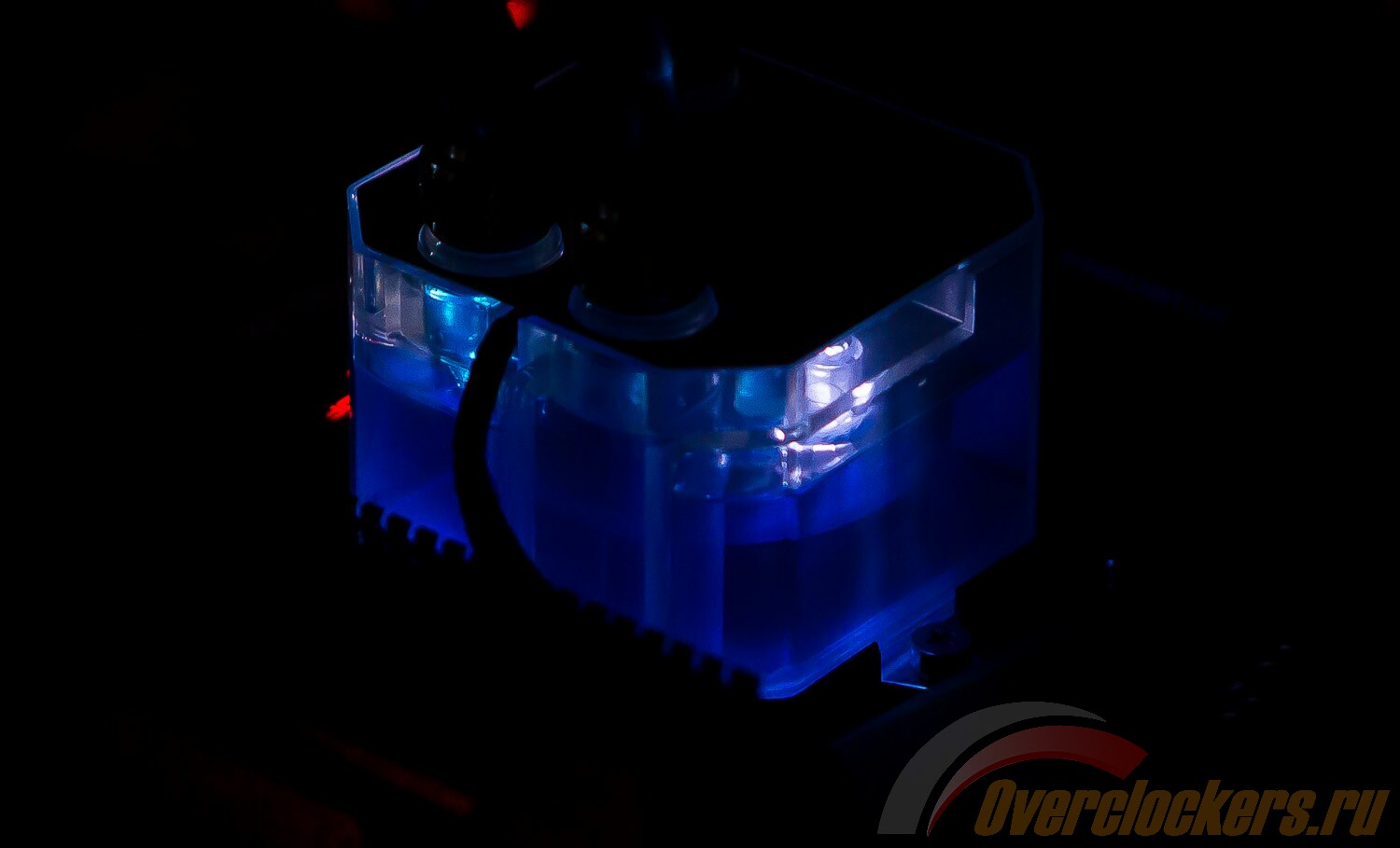

А теперь приведем несколько фотографий, демонстрирующих работу подсветки, а также того, как это все выглядит на практике.
На снимках представлен Raijintek Triton с залитой жидкостью Koolance LIQ-702.
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.4 |
| Мониторинг температуры CPU | HWMonitor1.28 |
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
Real Temp 3.80; HWiNFO64; CPU-Z v1.71.1; ASUS AI Suite 3; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 35-36 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
Уровень энергопотребления системыПрежде чем перейти к тесту Raijintek Triton, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-PRO в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.
Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Температура процессора в разных стресс-тестахКак можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
На графиках ниже представлены результаты тестирования уровня шума (первый) и температур (второй).
Тестирование процессора Intel Core i7-5960X @4.3 ГГц, 1.150-1.158 В
Уровень шумаИз-за пересечения температурных показателей и данных об уровне шума построить традиционный график, корректно объединяющий результаты тестирования, не удалось. Здесь отметим, что значения выше 46 говорят о высоком уровне шума в данном режиме.
На следующем графике приведены результаты тестирования в виде температур самого холодного и самого горячего ядер CPU (первое и второе значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
ТемператураСимвол «*» в названии системы охлаждения указывает на то, что она тестировалась с альтернативным вентилятором (одним или двумя).
Как уже говорилось, в отечественной рознице модель Raijintek Triton встретить сложно. Ну а при ее стоимости на забугорных площадках в 120 долларов (Corsair H110i GT – $130) какие-либо комментарии излишни. Благо все наглядно продемонстрировано на графиках выше.
