Так уж получилось, что у меня особое отношение к дорогим и топовым моделям систем охлаждения. С учетом их цены (а они должны оправдывать ее, иначе какой смысл в их покупке?) любая недоработка на фоне более дешевых решений выглядит серьезным упущением. Не избежала этой участи и продукция Noctua.
С одной стороны, австрийская компания позиционирует свои разработки как решения премиум-класса, что в какой-то мере объясняет их высокую стоимость. С другой – кто ищет, тот всегда найдет, и мои поиски недочетов пару раз увенчались успехом: это неровное основание маленькой башни Noctua NH-U9S и паразитный треск подшипника вентилятора Noctua NF-P14r redux-1500 PWM. В принципе, не так уж и много, но все же.
А теперь попробуем перейти от частного к общему и посмотреть на картину объективно. Если встречаешь какой-либо изъян у моделей Noctua, то этому обычно удивляешься – как же так? А подобный косяк у любого другого производителя воспринимается нами как бы в порядке вещей – мол, снова они за свое. Думаю, многие понимают, о чем идет речь. Получается, австрийцы действительно стараются сделать качественный продукт?
Да, по сравнению со многими другими производителями так оно и есть. Возьмем для примера СО Thermalright, у которых не все бывает идеально. Основание горбатое (фактически это уже фишка компании), качество вентиляторов порой огорчает, хоть и не часто. И если говорить об остальных фирмах, то перечень шероховатостей будет длиннее и красочнее. Но опять же, все они не позиционируют себя как производителя премиум-класса подобно Noctua.
Попробуем подобрать иной бренд, который будет того же ранга. Для примера далеко ходить не надо, достаточно вспомнить системы охлаждения be quiet!, получившие, как правило, неровное основание, которое может быть вогнутым, а может – горбатым. При этом они оснащаются «кривыми» с моей точки зрения системами креплений, и это для них довольно обыденные вещи.
И в итоге выходит так, что даже у премиального кулера может выявиться какой-либо прокол, и ориентироваться здесь остается лишь на обзоры тестеров и отзывы пользователей. Хорошо, если его можно исправить собственными руками, а если нет – придется смириться. На этом данную тему пока закроем, но чуть позже вернемся к ней.
На тестирование в лабораторию прибыл интересный кулер. Это обновленный австрийский супертяжеловес, немного облегченный, немного ассиметричный, но, думаю, не менее перспективный – Noctua NH-D15S.
Коробка Noctua NH-D15S выполнена в неизменном и характерном для компании строгом стиле. Упаковка суперкулера (да, герой обзора относится к данному классу) оформлена в привычных бело-коричневых тонах и отличается немалыми габаритами.
Она максимально информативна: на ней можно найти информацию о совместимости системы охлаждения, ее краткие технические характеристики и данные о фирменных технологиях Noctua, используемых в рассматриваемой модели.
Все содержимое надежно защищено от повреждений во время транспортировки. Внутри упаковки находятся две коробки: в одной из них скрывается комплект креплений и аксессуаров, а в другой – сам радиатор с предустановленным вентилятором, который зафиксирован с помощью скоб.
Комплект поставки, как и подобает продукту премиум-класса, внушительный, но только по меркам нынешних дней.
В него входит:
Кулер Noctua NH-D15S является преемником Noctua NH-D15, но при этом он не заменяет предшественника. Обе системы охлаждения будут вместе существовать на рынке, несмотря на малое количество отличий.
Здесь стоит отметить, что эти различия довольно значимы и могут повлиять на конечный выбор покупателя, склонив его в ту или иную сторону.
Первым важным отличием, непосредственно влияющим на производительность системы охлаждения, является наличие только одного вентилятора Noctua NF-A15 PWM.
В моей статье «Сколько нужно вентиляторов для двухсекционного процессорного радиатора?» было проведено исследование, в ходе которого изучалась работа двухсекционных радиаторов с одной, двумя и тремя вертушками. И могу с полной уверенностью сказать, что Noctua NH-D15S в штатной комплектации будет проигрывать предшественнику по части эффективности охлаждения. И при том – непосредственно из-за разницы в количестве вентиляторов. Благо в комплекте предусмотрена дополнительная пара скоб, с помощью которых можно установить второй пропеллер, приобретаемый отдельно.
Но нет худа без добра, есть и благоприятная сторона в таком решении. И это еще одно важное отличие. После изъятия из комплекта второй модели Noctua NF-A15 PWM стоимость системы охлаждения упала на $20-22, а если быть точным, то рекомендованная цена новинки равняется ~$80, в то время как ценник Noctua NH-D15 находится на отметке ~$100. Подобная разность в ценах как раз равняется стоимости одного штатноо вентилятора, что, на мой взгляд, очень честное ценообразование по отношению к покупателю.
Если первая пара отличий напрямую относится к производительности и стоимости, то третья особенность касается важного аспекта – совместимости. В Noctua NH-D15S основание ассиметрично и смещено немного в сторону относительно центра радиатора. Это делает его совместимым с большинством систем, особенно компактных, и решает проблему с перекрытием верхнего слота PCI-E.
На мой взгляд, именно данное изменение будет значительно влиять на выбор между двумя моделями, перевешивая (субъективно) чашу весов в сторону новичка.
Конструкция Noctua NH-D15S проста – это двухсекционный радиатор, состоящий из тепловых трубок U-образной формы и насаженных на них алюмелевых пластин.
Если не присматриваться, то герой обзора мало чем отличается от Noctua NH-D15. Он по-прежнему обладает внушительными габаритами (160 х 150 х 135 мм), да и массу его не назовешь небольшой – 980 г без вентилятора. А это почти килограмм, что делает Noctua NH-D15S одним из самых тяжелых кулеров на рынке.
Новичок получил неприлично широкие секции, нагло вступающие в воздушное пространство над оперативной памятью. На каждой секции размещено по 45 алюминиевых пластин, из них 7 штук чуть меньшей ширины располагаются с внешней стороны каждой секции в самом низу.
Это сделано для того, чтобы радиатор не конфликтовал с высокими теплорассеивателями модулей оперативной памяти. Толщина каждой пластины равна 0.5 мм. В итоге благодаря увеличению ширины секций инженеры Noctua добились внушительного увеличения площади рассеивания – до ~11 600 см2.
Стоит отметить, что алюминиевые пластины не просто насажены на тепловые трубки, но и пропаяны дополнительно. На сегодняшний день среди систем охлаждения это является редкостью.
Расстояние между секциями равно 35 мм, и при использовании одного вентилятора для обдува радиатора это не очень хорошо. И снова такой вывод основан на результатах статьи «Сколько нужно вентиляторов для двухсекционного процессорного радиатора?».
Судя по полученным данным, большое расстояние от вентилятора до первой секции будет способствовать плохому отводу горячего воздуха непосредственно от первой секции на низких оборотах вертушки. Кроме того, вентилятор не только не сможет отвести тепло от первой секции в достаточном количестве, но и будет обдувать горячим воздухом вторую секцию. Хотя данное утверждение верно только для работы на малых оборотах в диапазоне 450-800 об/мин.
Стоит учитывать и важный критерий конструктива радиатора – расстояние между ребрами довольно большое, что будет способствовать менее затруднительному проходу воздушного потока через секции. При большой площади рассеивания самого радиатора это может привести к хорошей эффективности при работе с одним вентилятором даже на низких оборотах. А при повышении оборотов и соответственно росте воздушного потока проблема с отводом воздуха от секции перед вентилятором и продувом секции за ним сходит на нет.
Ребра получили плавную форму краев с двумя небольшими рядами зубцов. Подобное исполнение одинаково для обеих сторон каждой пластины. Если вспомнить, то у Noctua NH-D14 форма краев пластин была сплошная зубчатая. Данное изменение теоретически должно убрать завихрения воздушного потока, проходящего через секции.
Теперь, разобравшись с секциями, можно перейти к обзору смещенного относительно центра основания. Впервые мне такое повстречалось у Thermalright Silver Arrow IB-E, но не так важно, кто был первым, важнее – кто будет лучшим.
В конструкции Noctua NH-D15S всего шесть тепловых трубок диаметром 6 мм, они обладают никелированным покрытием. Тепловые трубки U-образной формы проходят через основание и загибаются на 90 градусов, устремляясь вверх. В последнем случае пять тепловых трубок из шести изогнуты.
Из всей шестерки теплотрубок три сильнее остальных отдаляются в сторону относительно основания, смещая секции в сторону, назовем их первой тройкой. Все трубки этой тройки получили изгиб, а вот во второй лишь две крайние теплотрубки находятся в изогнутом состоянии, третья ближайшая к центру тепловая трубка абсолютно прямая.
Основание состоит из двух пластин, между которыми пропаяны теплотрубки. Компания Noctua использует данную конструкцию довольно давно; если мне не изменяет память, то она была представлена еще в 2007 году, на одной из выставок.
Наружная сторона основания получила небольшой выступ размером 40 х 38 мм, толщина «подошвы» составляет ~12 мм.
Несмотря на мутное отражение в основании, его поверхность гладкая. Это особенность всех продуктов Noctua.
Тест с линейкой показывает, что на основании присутствует неровность, небольшой горб.
Не совсем идеальное основание подтверждает и тест отпечатка.
Noctua NH-D15S комплектуется лишь одним вентилятором Noctua NF-A15 PWM. Это модель типоразмера 140 мм, не надо путать с 150 мм, как пишут многие авторы.
Число 15 в названии означает ширину рамки, которая составляет 150 мм, а не диаметр крыльчатки. Единственным вентилятором с 150 мм крыльчаткой является Thermalright TY-150, рамка которого оснащена нестандартными отверстиями для установки.
Но вернемся к Noctua. Те версии Noctua NF-A15, которые идут в комплекте с радиаторами Noctua NH-D15S и NH-D15, немного отличаются от тех NF-A15, что можно встретить в свободной продаже. Данные модели обладают более высокой максимальной планкой скорости вращения, 1500 об/мин против 1200 об/мин у розничных решений. И при покупке второго, казалось бы, аналогичного устройства вы получаете в итоге два немного разных вентилятора, которые нужно будет грамотно синхронизировать. Но на самом деле это не проблема.
Noctua NF-A15 оформлен в стандартном для компании кремово-рыжем цвете, как и остальные модели вентиляторов премиум-подразделения. Данная версия оснащена круглой рамкой с отверстиями под 120 мм, сама рамка немного расширена, по углам этих расширений размещены резиновые антивибрационные вставки.
Вентилятор получил фирменную и хорошо себя зарекомендовавшую крыльчатку, аналогичную установленной на Noctua NF-A14. На рыжей крыльчатке находится семь широких лопастей, причем на каждой лопасти по три насечки, они способствуют лучшей фокусировке воздушного потока. Данные насечки – фирменная технология Flow Acceleration Channels. Рамка вентилятора отличается ступенчатой структурой (применена технология Advanced Acoustic Optimisation), которая способствует переходу воздушного потока из турбулентного в ламинарный.
Модель Noctua NF-A15 построена на базе фирменного подшипника SSO2, срок жизни которого впечатляет – более 150 000 часов. Предусмотрено PWM управление в диапазоне 300-1500 об/мин. Кабель находится в резиновой оплетке, его длина всего 200 мм, на конце размещен белый 4pin коннектор.
С обратной стороны находится наклейка, на которой присутствует название модели и краткие технические характеристики устройства.
Оппоненты – Thermalright Silver Arrow ITX и Thermalright Silver Arrow IB-E – подобраны как нельзя кстати, и должны составить хорошую конкуренцию Noctua NH-D15S.
Модель Thermalright Silver Arrow IB-E так же, как и герой обзора, отличается ассиметричным строением радиатора и является одним из лучших суперкулеров.
Что касается Thermalright Silver Arrow ITX, то он комплектуется одним вентилятором аналогично СО Noctua и благодаря своему позиционированию способен разбавить картину тестирования.
К сожалению, мне не удалось найти для прямого сравнения версию Noctua NH-D15, но, на мой взгляд, определенные выводы можно сделать и без нее.
Таблица технических характеристик
| Параметры/ Модель | Noctua NH-D15S | Thermalright Silver Arrow IB-E | Thermalright Silver Arrow ITX |
| Габариты радиатора (ДхШхВ), мм | 150 x 135 x 160 | 154 x 103 x 163 | 154 x 103 x 165 |
| Масса радиатора, г | 980 | 750 | 710 |
| Площадь рассеивания, см2 | ~11 600 | ~10 000 | ~10 000 |
| Типоразмер вентиляторов, мм | 140/120 | 140/120 | 140/120 |
| Тип конструкции | Башня | Башня | Башня |
| Количество секций, шт. | 2 | 2 | 2 |
| Ребра | Никелированный алюминий (серебро) |
Никелированный алюминий (серебро) |
Никелированный алюминий (черный) |
| Количество ребер | 45(38+7)*2=90 | 45*2=90 | 52(40+6+6)*2=104 |
| Расстояние между ребрами, мм | 2.0 | 2.1 | 2.1 |
| Толщина ребра, мм | 0.5 | 0.3 | 0.3 |
| Тепловые трубки | Никелированная медь (серебро) |
Никелированная медь (серебро) |
Никелированная медь (черный) |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 |
| Количество тепловых трубок | 6 | 8 | 6 |
| Основание | Медь с никелевым покрытием | C1100 чистая медь с никелевым покрытием | C1100 чистая медь с никелевым покрытием |
| Габариты основания (ДхШхВ), мм | 40 x 38 x 12 | 53 x 40 x 10 | 42 x 40 x 10 |
| Конструкция основания | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм |
| Совместимость | Intel LGA 115X, LGA 2011/ 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011/2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011/2011-3; AMD Socket AM3, FM2 |
| Рекомендованная стоимость, $ | ~80.00 | ~89.99 | 59.99 |
Все радиаторы будут протестированы с одним вентилятором. За обдув Noctua NH-D15S будет отвечать Noctua NF-A15 PWM, за обдув Thermalright Silver Arrow ITX и Thermalright Silver Arrow IB-E – Thermalright TY-149.
Поскольку обе модели вентиляторов оснащены крыльчаткой схожего типа и при тестировании с каждым радиатором показали одинаковые результаты производительности, то особого смысла в их прямом сравнении нет.

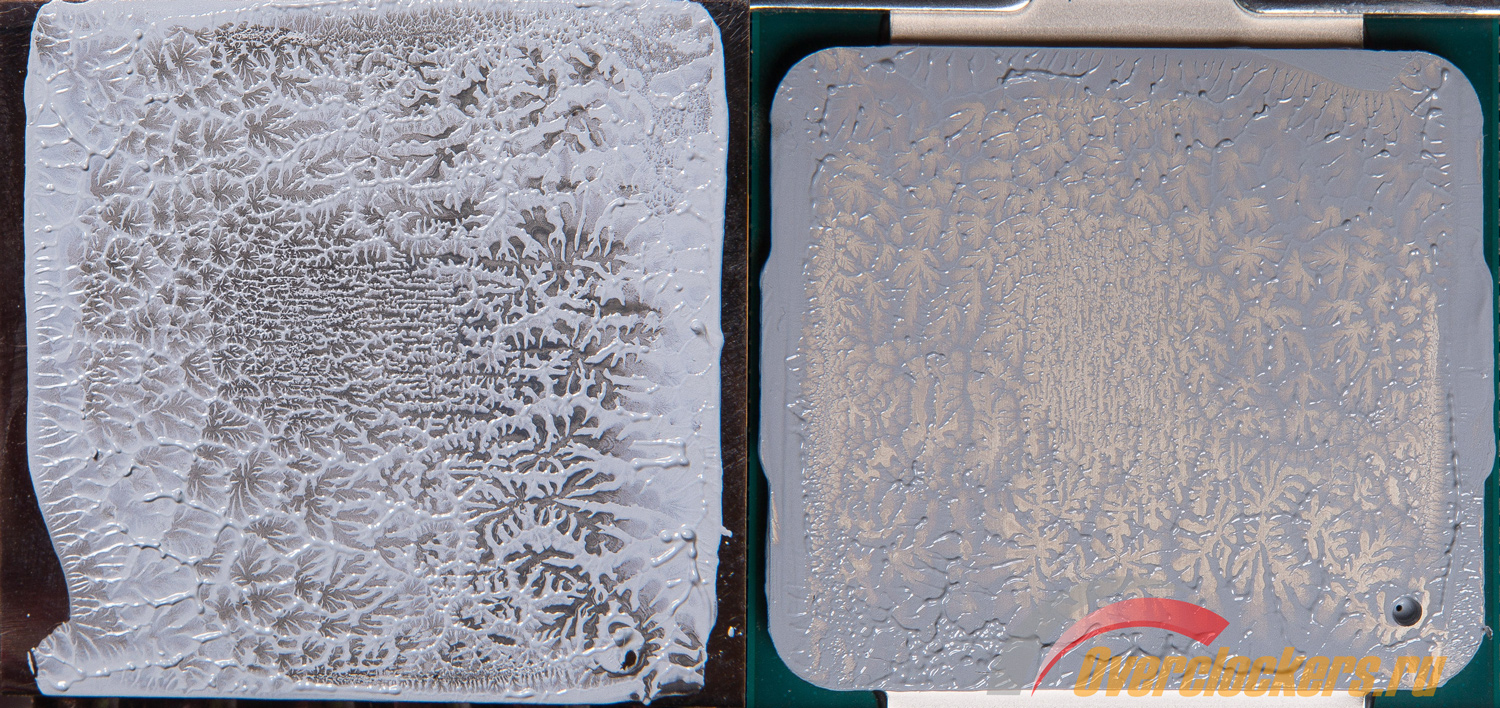

Фото отпечатка Noctua NH-D15S.
Фото отпечатка Thermalright Silver Arrow IB-E.
Фото отпечатка Thermalright Silver Arrow ITX.
Сборка крепления для установки радиатора на платформу LGA 2011-3/2011 крайне проста, она продемонстрирована ниже на анимированном (GIF) изображении. Установка на остальные платформы проходит не менее легко, весь процесс подробно описан в инструкции, идущей в комплекте.
После установки радиатора на него надевается вентилятор, который фиксируется скобами.
Благодаря укороченным нижним пластинам на внешних сторонах секций, у вас не возникнет проблем с установкой модулей оперативной памяти, оснащенных высокими радиаторами.
Установленный радиатор смотрится довольно лаконично, несмотря на свои внушительные размеры.
А за счет смещения основания он теперь не перекрывает верхний слот PCI-E.
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 331 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг температуры CPU | HWiNFO64 |
| Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU | HWiNFO64; CPUID HWMonitor 1.25; CPU-Z v1.71.0 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~55%.
Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 12 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V3, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт. Для регулировки моделей с функцией PWM был взят реобас Zalman ZM-MFC3.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.5, приведены на графике.
Уровень энергопотребления системыНа графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
Уровень шума | ТемператураПожалуй, особого прорыва в случае Noctua NH-D15S не произошло.
Это третий случай в моей практике, когда к модели Noctua возникают вопросы. С одной стороны, несмотря на известное имя и высокое качество изготовления, особого прорыва не произошло. С другой – новинка ни в чем не уступает лучшим моделям конкурентов при тестировании с горячим восьмиядерным Intel Core i7-5960X.
Возможно, причина кроется в не совсем ровном основании, но с моей точки зрения следует винить большое расстояние между секциями радиатора. И скорее всего установка второго вентилятора изменит ситуацию, но это мы проверим уже в следующей статье о суперкулерах-супергероях.
А пока перед нами не совсем удачный по сравнению с конкурентами, но более дружелюбный в плане совместимости кулер. Среди прочих достоинств Noctua NH-D15S отметим хороший комплект поставки, тихий долгоживущий вентилятор и общее качество изготовления.
Плюсы Noctua NH-D15S:
Минусы кулера:
