5 августа в 15:00 по московскому времени состоялся официальный дебют шестого поколения процессоров Intel Core. Мы уже познакомились с материнскими платами MSI Z170A Gaming M7, попутно выяснив возможности наборов системной логики, и ASUS Z170-Deluxe.
Теперь же настала очередь узнать, что приготовили нам инженеры ASRock, и в качестве ознакомительного образца выступит системная плата ASRock Z170 Extreme7+.

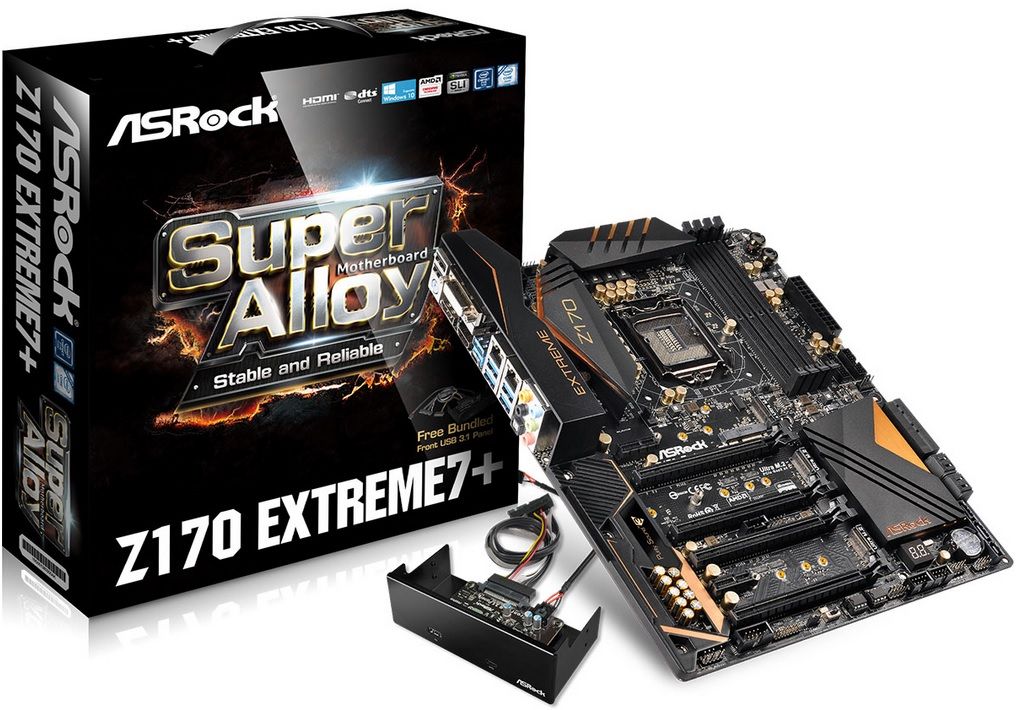

ASRock Z170 Extreme7+ – практически самое старшее решение в линейке плат ASRock, ориентированных на эксплуатацию с процессорами Intel LGA 1151. Причем под последний сокет компания анонсировала сразу 17 моделей, но все они используют только Intel Z170. Ни H170, ни H110, ни других наборов системной логики мы не обнаружим.
Впрочем, у ASUS, MSI и Gigabyte все то же самое – компания Intel приберегла бюджетные решения напоследок.
| Параметр | ASRock Z170 Extreme7+ |
| Средневзвешенная цена* | Неизвестна |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | Intel Core i3 Intel Core i5 Intel Core i7 В исполнении Intel LGA 1151 |
| Набор системной логики | Intel Z170 «Sunrise Point» |
| Оперативная память | 4 x DDR4 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима, Intel X.M.P. Поддержка DDR4 2133/ 2400(OC)/ 2800(OC)/ 2933(OC)/ 3200(OC)/ 3600(OC) МГц |
| Аудио | Realtek ALC1150 (до 8 каналов) |
| Сеть | 1 x Intel I219-V (10/100/1000 Мбит/с) 1 x Intel I211-AT (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express 3.0 x16 (PCI_E2), физически как x16 1 слот PCI Express 3.0 x16 (PCI_E3), физически как x4 1 слот PCI Express 3.0 x16 (PCI_E4), физически как x8 1 слот PCI Express 3.0 x16 (PCI_E6), физически как x4 1 слот PCI Express 3.0 x1 (PCI_E5) 1 слот PCI Express 2.0 x1 (PCI_E1) 1 слот Mini-PCIe 2.0 х1 |
| Поддержка графических тандемов | Nvidia SLI AMD CrossFire |
| Дисковая подсистема | Intel Z170 + ASMedia ASM1061: – 10 портов SATA 6 Гбит/с; – 3 порта M.2 NGFF SATA/PCIe (AHCI, NVMe); – 3 порта SATAe; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. Обратите внимание: все разъемы и порты не могут работать одновременно, подробнее – в обзоре. |
| USB | Intel Z170: – 8 портов USB 2.0/1.1 (3 разъема на плате для подключения 6 портов, 2 порта на задней панели платы); – 8 портов USB 3.0/2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы). ASMedia ASM1142: – 2 порта USB 3.1/3.0/2.0/1.1 (2 порта на задней панели платы). |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 10 x SATA 6 Гбит/с 3 x SATAe 3 х M.2 NGFF 2240/2260/2280 2 разъема для подключения вентиляторов системы охлаждения процессора (2 x 4-pin) 4 разъема для подключения дополнительных вентиляторов (4 x 4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 переключатель между микросхемами BIOS 1 колодка S/PDIF 3 колодки USB 2.0/1.1 для подключения 6 портов 2 колодки USB 3.0/2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка TPM 1 кнопка сброса настроек CMOS 1 кнопка включения 1 кнопка перезагрузки |
| Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры и мыши 1 разъем DVI-D 1 разъем DisplayPort 1.2 1 разъем HDMI 2 порта USB 2.0/1.1 4 порта USB 3.0,br>1 порт USB 3.1 Type C 1 порт USB 3.1 Type A 2 сетевых порта RJ-45 5 аудиоразъемов + 1 S/PDIF 1 кнопка сброса настроек BIOS |
| Контроллер I/O | Nuvoton NCT6791D |
| BIOS | Две съемные микросхемы флеш-памяти 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 304 x 244 (неофициальные измерения) |
| Форм-фактор | ATX |
Материнская плата ASRock поставляется в большой коробке, оснащенной пластиковой ручкой для переноски. Но никаких откидных крышек и прозрачных окошек нет.
Сверху, на картонном разделителе, уложена комплектация, весьма обширная.
Просто море полиэтиленовых пакетов разных мастей и величин.
Что мне однозначно нравится в продукции ASRock, так это то, что компания не экономит на упаковке своих материнских плат. В то время как у других производителей это зачастую лишь пакет из тонкой пленки и иногда тонкий лист подложки, у ASRock используется мягкий вспененный материал либо в виде листа, в который обернута плата, либо в виде специальной формы, в которой материнская плата зафиксирована пластиковыми стяжками.
Вот и рассматриваемая ASRock Z170A Extreme7+ оказалась упакованной в плотный антистатический пакет и обернута мягким материалом.
Услугу почты России такая упаковка может и не переживет (на днях получил разгромленную посылку, которую, судя по скорости пересылки, почтальоны несли от места отправки пешком), но от многих прелестей магазинной погрузки-разгрузки точно убережет.
На материнской плате установлено три радиатора: два на подсистеме питания процессора, соединены теплотрубкой.
И один на наборе системной логики Intel Z170.
Для закрепления используются подпружиненные винты с мягкими шайбами-подкладками.
Температурный режим находится в разумных рамках: элементы подсистемы питания процессора под нагрузкой (Linpack AVX) прогреваются до 52°C, в простое – около +30°C. Радиатор набора системной логики под нагрузкой прогревается до +54°C, в простое – примерно +40°C.
Стоит учесть, что эти данные получены на открытом стенде, и в закрытом корпусе значения могут быть иными – как выше, так и ниже (поскольку на них могут влиять циркуляция воздуха, направленный обдув, застойные зоны и прочее).
Подключить к творению инженеров ASRock можно до шести вентиляторов (если не учитывать возможность использования разветвителей).
Но вот незадача: все они сконцентрированы в верхней и средней части платы, а по нижнему краю нет ни одного разъема.
В остальном все замечательно: все разъемы четырехконтактные, но регулируются обороты и трехконтактных моделей, благо каждый из разъемов дополнительно оснащен линейным драйвером Nuvoton NCT3943S. Микросхема новая, на сайте Nuvoton ее еще нет, но мы ее уже видели при тестировании MSI Z170A Gaming M7.
Напомним, что, несмотря на внешнюю похожесть, LGA 1150 и LGA 1151 заметно отличаются: Intel вернулась к формированию нужных для питания CPU напряжений вне оного, а потому вместо одного общего преобразователя вокруг процессорного разъема снова можно найти четыре раздельных – CPU Core, iGPU, VCCIO и VCCSA.
Сама ASRock заявляет об использовании в питании процессора 12 фаз.
Забавно, но уже прямо на картинке мы видим не 12, а 13 дросселей. Так попробуем же разобраться с тем, что мы получаем в реальности.
В качестве основного ШИМ-контроллера здесь используется IR (а не «IOR») 35201 производства International Rectifier. Похоже, совсем новый контроллер – его нет на сайте компании и он не находится поиском в сети.
С обратной стороны платы мы находим шесть микросхем с маркировкой IR3598.
К счастью, на них можно найти документацию на сайте производителя: перед нами International Rectifier IR3598 – удвоитель фаз с двумя интегрированными драйверами.
Несложно понять, что здесь применена схема из 6 фаз с удвоителями. Далее мультиметром, замеряя напряжения на дросселях, мы окончательно опознаем схему: 2 фазы (4 с точки зрения нагрузки) приходятся на интегрированное графическое ядро, 4 фазы (8 с удвоителями) – на процессорные ядра.
Возникли трудности с прочтением маркировки силовых элементов, которая стала практически неразличимой, пропитавшись термоинтерфейсом. Насколько удалось разобрать, это транзисторные сборки CSD87350Q5D производства Texas Instruments, но стопроцентной уверенности нет.
Оставшийся в самом низу «лишний» дроссель на самом деле является частью однофазного преобразователя питания, отвечающего за формирование напряжения VCCIO. Рядом с ним расположен и его ШИМ-контроллер.
Довольно старый (на моей памяти встречается на материнских платах уже года три минимум) Richtek RT8120B.
Правее, уже прямо под процессорным разъемом обнаруживается и последний, четвертый по счету преобразователь.
Также однофазный и работающий под управлением Richtek RT8120B, этот преобразователь отвечает за формирование напряжения VCCSA.
Общая схема выглядит следующим образом:
С питанием оперативной памяти все проще: две фазы под управлением uP1674P производства uPI Semiconductor (на официальном сайте и в целом в сети также не находится).
На каждую из фаз взято по два мосфета 4034GYT.
Отметим недостаток, связанный с разъемом дополнительного питания ATX, через который запитан процессор:
Защелка восьмиконтактного разъема дополнительного питания ATX, через которое получает питание преобразователь питания ЦП, развернута «наружу». В итоге можно столкнуться с ситуацией, когда эта злосчастная защелка будет упираться в боковую стенку корпуса или блока питания. Впрочем, с текущим расположением радиаторов системы охлаждения процессора вариантов у инженеров ASRock немного.
Установлено четыре слота памяти DDR4. Обещается поддержка частот до 3600 МГц, но стабильная работа гарантируется только до одной – 2133 МГц, все остальное сопровождается пометкой «OC» («Overclocked» – режим разгона).
Общий объем установленных модулей памяти не должен превышать 64 Гбайт.
Слоты оснащены классическими сдвижными защелками только с одной стороны, с другой – неподвижные. Но это явно избыточно и скорее продиктовано маркетинговыми соображениями, нежели практическим смыслом: проблем с доступом не возникает даже при использовании длинномерной видеокарты с массивной упорной пластиной на тыловой стороне (как у Sapphire Toxic R9 280X на фото).
Мы видим здесь две колодки USB 3.0 (ныне USB 3.1 Gen1).
Возможности построения дисковой подсистемы, которыми обладает ASRock Z170 Extreme7+, способны немало удивить:
Четыре порта SATA 6 Гбит/с и три SATAe, которые обратно совместимы с SATA 6 Гбит/с. Таким образом, к материнской плате можно подключить до десяти накопителей с интерфейсом SATA.
Но на этом возможности платы не исчерпываются: среди слотов PCI-Express расположены три M.2 NGFF:
В которых присутствует подключение как к SATA 6 Гбит/с, так и PCI-E. Intel Z170 поддерживает только шесть SATA 6 Гбит/с, недостающие четыре реализованы при помощи двух контроллеров ASMedia ASM1061, скрывающихся под радиатором набора системной логики.
Эти контроллеры с радиатором не контактируют, благо нагрев их невелик. В установке драйверов не нуждаются: в «Диспетчере оборудования» Windows (7, 8, 8.1, 10) отображаются как «стандартный контроллер AHCI» двумя отдельными строчками.
А теперь об ограничениях. Во-первых, при установке массивной видеокарты будет ограничен доступ к двум SATAe (добраться будет сложно, но с эксплуатацией проблем не возникнет), а вот нижний SATAe, ориентированный перпендикулярно к плоскости платы, однозначно будет мешаться в отношении нижнего PEG.
Во-вторых, в каждом из M.2 используются те же линии SATA и PCI-E, что и в SATAe – они связаны (M2_1 в паре с SATA_EXP0, M2_2 в паре с SATA_EXP1, M2_3 в паре с SATA_EXP2). И по неприятной традиции установка M.2 SATA SSD приводит к отключению сразу двух разъемов SATA (хотя сам SSD использует только один SATA). Итого: M.2 SATA – отключается SATA в SATAe; M.2 PCI-e – SATAe может использоваться только как два SATA.
Отметим, что два M.2 NGFF (первый и третий) рассчитаны на форм-факторы 2226, 2244, 2260 и 2280, а оставшийся допускает установку и 22110. К теме распределения линий PCI-E мы еще вернемся.
«Ни одного свободного миллиметра!» Похоже, именно этим лозунгом руководствовались инженеры ASRock, проектируя нижний край своего творения. Почему возникает такая мысль? Потому что тут есть даже COM-порт и даже все шесть USB 2.0/1.1 (хотя на правом краю платы уже есть колодки для четырех портов USB 3.0 против привычных двух).
Справа налево:
А вот левый край платы полностью накрыт специальным декоративным кожухом, попутно пролегающим и над колодками разъемов задней панели.
Но защитные функции он может выполнять ровно настолько, насколько на это способен пластик. Именно так: кожух выполнен из черного пластика.
Под ним скрывается два гигабитных сетевых контроллера Intel (I219V и I211AT) и аудиотракт.
Аудиотракт – предмет отдельной гордости ASRock: применены модные японские конденсаторы на жидкостном электролите Nichicon, два операционных усилителя Texas Instruments NE5532. Вся схема позиционируется как отличное решение для требовательных к качеству звука пользователей.
В основе лежит довольно новый аудиоконтроллер Realtek ALC1150.
Кроме того, аудиотракт изолирован от остальной части платы участками пустого, лишенного токопроводящих слоев текстолита.
При этом изоляция очень фрагментарная, фактически ее можно считать номинальной. Также, к моему вящему удивлению, здесь нет никакой подсветки. Материнская плата топ-класса, продвинутый аудиотракт и… В общем, необычно.
Отметим еще раз тот факт, что задняя панель накрыта сверху пластиковым кожухом. Эксплуатации она не мешает. Равно как и не помогает.
Как и MSI, ASRock не готова расстаться с PS/2. Разъему уже больше четверти века, но этот старичок оказался лучше новомодного USB во всех реинкарнациях.
Итак:
Да-да, помимо всего прочего, здесь предусмотрено посадочное место под антенны Wi-Fi. Чтобы добраться до него, необходимо снять пластиковый кожух.
Увы, самого контроллера в комплекте ASRock Z170 Extreme7+ нет – его необходимо докупать самостоятельно. Зато оный можно приобрести в виде компактной платы Mini-PCIе, а не полноразмерной PCI-e – соответствующий разъем размещен в центре материнской платы.
Не обошлось без досадных сюрпризов: инженеры ASRock не предусмотрели в пластиковом кожухе никаких проемов для пропуска проводов от антенны. Их придется тянуть «огородами» – через верхний вентиляционный проем в кожухе:
Хватит ли длины проводов – вот в чем вопрос. Мне – не хватило (для «примерки» был взят контроллер Wi-Fi от протестированной когда-то материнской платы Zotac Z77-ITX WiFi). Пришлось пропустить провода под кожухом, зажав их между пластиком и поверхностью платы.
Дилемма: либо не затягивать крепежные винты кожуха до упора, либо рисковать тем, что пластиковый кожух может в один прекрасный момент треснуть от перекоса, вызванного проводами антенн Wi-Fi.
При этом задействование слота Mini-PCIe не приведет к конфликту со слотом M.2 NGFF – оба они прекрасно уживаются с точки зрения габаритов.
Остается лишь вопрос с нагревом при интенсивной эксплуатации: очень модный сейчас SSD-накопитель Samsung SM951, по отзывам, холодным нравом под серьезными нагрузками не отличается, а тут еще плотное соседство с Wi-Fi и видеокартой. Правда, с Kingston HyperX Predator проблем не наблюдалось.
Возясь со снятием и обратной установкой пластикового кожуха, а также прокладкой проводов антенн Wi-Fi, мы найдем за задней панелью контроллер ASMedia ASM1142.
Именно он обеспечивает работу двух портов USB 3.1 Gen2. К набору системной логики контроллер подключен одной линией PCI-E 3.0 и его максимальная пропускная способность не превышает 800-850 Мбайт в секунду.
В Windows 10 этот контроллер опознается автоматически (хотя никто не мешает самостоятельно поставить и более новую версию драйвера ASMedia), а вот в Windows 7 – только ручная установка (Win 8 и 8.1 не проверялись).
Для особо внимательных, озадачившихся наличием еще одного контроллера ASMedia: ASM1442K отвечает за подачу видеосигнала на разъемы DVI и HDMI от встроенного графического ядра процессора.
Итак, на ASRock Z170 Extreme7+ установлено:
Эти слоты подключены к процессору и делят 16 выделяемых им линий PCI-Express 3.0. При задействовании PCI_E4 (и пустом PCI_E6) слот PCI_E2 переключается в режим х8, задействование PCI_E6 переводит PCI_E2 в режим х8, а PCI_E4 – в режим x4. Переключение обеспечивают шесть микросхем-свитчей HD3SS3415 производства Texas Instruments.
Поддерживается построение тандемов видеокарт AMD CrossFire и Nvidia SLI, причем можно задействовать и PCI_E3, который использует четыре линии PCI-E от набора системной логики Intel Z170 (по отзывам, Nvidia блокирует режим SLI для слотов с режимом работы x4 и менее).
Остальные разъемы, а также дополнительные контроллеры, используют 20 линий PCI-Express 3.0 от набора системной логики Intel Z170 (не мучайтесь с подсчетом по списку – число все равно не совпадет):
Попутно на плате установлен контроллер-разветвитель ASMedia ASM1187e, преобразующий одну линию PCI-Express 3.0 в семь линий PCI-Express 2.0.
Список сверхдлинный и, разумеется, так просто он не реализуется. Можно долго и нудно объяснять на словах, но нагляднее бы все это выглядело на схеме. Однако составители документации по материнской плате ASRock Z170 Extreme7+ не поставили перед собой такой задачи.
Пришлось вооружаться несколькими видеокартами и контроллерами с интерфейсом PCI-Express и самостоятельно прояснять картину. Символ стрелки обозначает «или».
Схема наглядно показывает «узкое» место: два сетевых контроллера, два SATA 6 Гбит/с-контроллера (четыре порта), один слот PCI-E x1 и один слот Mini-PCIe – все это оказалось завязанным на пропускную способность одной линии PCI-Express 3.0, да еще и через микросхему-разветвитель.
Из-за отсутствия соответствующего тестового оборудования и методики сложно судить, каковы величины дополнительно возникающих задержек, но они однозначно есть (хотя на практике увидеть их сложно). К тому же могут возникать специфические проблемы совместимости с контроллерами, подключаемыми к верхнему PCI-E x1 и Mini-PCIe.
Один из двух слотов PCI-Express x1 (нижний; маркировка PCI_E5) открытый, однако чтобы воспользоваться этой возможностью, придется переставлять винтовую опору M.2.
Зато для верхнего PCI-Express x1, где ничто не мешается, инженеры ASRock взяли закрытый слот.
Напомним, он – PCI-Express 2.0 и подключен к набору системной логики через микросхему-разветвитель ASMedia.
Теперь перейдем к диагностическим средствам и подсистеме BIOS – тут тоже есть некоторые тонкости.
Если MSI, как мы уже знаем, последовала примеру ASUS и взяла на вооружение возможность перепрошивки микрокода BIOS без установки процессора и оперативной памяти, то ASRock этого делать не стала.
В итоге получаем минимальный классический вариант:
Две съемных микросхемы BIOS (поверх которых наклеены наклейки с указанием заводских версий прошивок, зашитых в них), переключатель, активирующий нужную микросхему, светоиндикаторы над микросхемами, сигнализирующие о том, какая микросхема активна на данный момент (свечение – только в момент включения и перезагрузки системы), и перемычка для сброса настроек.
Перемычка сброса настроек, как мы видим, обычная, с перестановкой замыкающего «джампера». С учетом не слишком удобного расположения перемычки, с эксплуатационной точки зрения решение спорное. Впрочем, сильно огорчаться не следует: в верхнем правом углу платы, под разъемом для вентилятора, мы найдем кнопку сброса настроек:
Тут же, рядом, расположены крупные кнопки включения питания (Power) и экстренной перезагрузки (Reset). Они оснащены подсветкой красного цвета, но светятся только в момент старта системы, тогда как при запущенной операционной системе и в выключенном, но подключенном к сети состоянии, подсветка не работает.
Под радиатором, отвечающим за отвод тепла от набора системной логики, мы обнаружим индикатор POST-кодов и батарейку.
Отметим, что индикатор POST-кодов обладает подсветкой красного цвета и работает только в момент запуска или перезагрузки системы, на работающей системе он отключается.
Микросхему I/O инженеры ASRock почему-то поместили на обратную сторону материнской платы – на нижний ее край.
Nuvoton NCT6791D отвечает за регулировку оборотов вентиляторов, мониторинг температур и напряжений, работу разъема PS/2 и ряд других функций.
На обратную же сторону платы угодила и одна из самых отличительных черт платформы Intel Skylake LGA 1151 – независимый тактовый генератор IDT 6V41516NLG, позволяющий осуществлять разгон системы без привязки к частотам DMI, SATA и PCI-E.
Специальных контактных площадок-точек для замера напряжений на плате нет.
Сколько мы насчитали на материнской плате портов USB для лицевой панели корпуса системного блока? Шесть USB 2.0/1.1 и четыре USB 3.0/2.0/1.1. Итого десять. Но этого мало!
В комплекте с ASRock Z170 Extreme7+ идет еще и дополнительный модуль – панель, которая устанавливается в посадочное место корпуса системного блока, рассчитанное на накопители форм-фактора 5.25". Оные встречаются сейчас очень редко: жесткие диски уже исчезли, а DVD/CD/BD-приводы впору вносить в Красную книгу, и соответствующие места в корпусах, как правило, пустуют.
После установки данного модуля пользователь получает еще два порта USB 3.1 – Type A (который обратно совместим с предыдущими поколениями USB) и Type-C.
Подключение оного осуществляется с помощью кабеля SATA-Express, например, из комплекта материнской платы.
Говорю честно: первый раз я увидел в живую, а не на картинках этот кабель. Впечатление? Одним словом можно выразить как «разочарован»: три провода, два из которых отдаленно напоминают шлейфы SATA, еще один – вообще тонкий шлейф, который и вовсе не приспособлен к передвижениям и неаккуратному обращению – внутренние сигнальные жилы просто обломятся.
Когда-нибудь в жизни разбирали обычный калькулятор? Видели шлейф, соединяющий дисплей с печатной платой? Вот здесь примерно то же самое.
Сама панель базируется на контроллере ASMedia ASM1142, а потому для связи с системой используется интерфейс PCI-Express. Скорее всего – одна линия 3.0 (в SATAe на рассматриваемой материнской плате, как мы уже знаем, четыре линии 3.0).
| Параметр | ASRock Z170 Extreme7+ |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 1.40 за 4 августа 2015 года |
| BCLK | От 90 до 600 МГц с шагом 0.0625 МГц |
| Оперативная память, МГц | Поддержка XMP Частоты от 800 до 4136 МГц с неровно плавающим шагом 33-134 МГц |
| Множитель процессора CPU Core |
От 8 до 120 с шагом 1 |
| Множитель процессора CPU Cache Ratio |
От 8 до 120 с шагом 1 |
| Минимальный множитель процессора CPU Cache Ratio |
От 1 до 120 с шагом 1 |
| Частота графического ядра | Тактуется от BCLK множителем от 50 до 3000 МГц |
| Напряжение CPU Core | От 0.600 до 2.155 В с шагом 0.005 |
| Напряжение графического ядра | От 0.600 до 2.155 В с шагом 0.005 |
| Напряжение CPU SA | От 0.600 до 2.000 В с шагом 0.010 |
| Напряжение CPU IO | От 0.600 до 2.000 В с шагом 0.010 |
| Иные напряжения | PLL, PLL OC, PLL SFR,ST, ST V6 |
| Компенсация просадок напряжений (LoadLine Calibration) | Присутствует |
| Напряжение оперативной памяти | От 0.600 до 2.155 В с шагом 0.010 |
| Иные напряжения | VPP, WREF |
| Напряжение набора системной логики (чипсета) | Основное: от 0.600 до 2.000 В с шагом 0.010 PCH CLK: от 0.600 до 2.000 В с шагом 0.010 |
| Интерфейс BIOS | Графический, восемь языков, в том числе русский |
| Функциональность BIOS | Профили настроек (пять в памяти BIOS + возможность сохранения и загрузки с USB-накопителя) |
| Локализация интерфейса на русский язык | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |
Встроенная программа обновления BIOS не с первого раза позволила произвести обновление: сначала, после предложения перезагрузиться, система запустилась в обычном режиме, повторная попытка – и она просто отказалась запуститься с «00» на POST-кодере, лишь с третьего раза попытка оказалась успешной.
Что ж, плата относится к топ-классу, но при этом в BIOS нет звукового сопровождения. Здесь также встроенный «браузер оборудования» не отображает информацию об установленном в слот M.2 PCI-E SSD-накопителе Kingston HyperX Predator.
Для дополнительной проверки стабильности и отсутствия проблем в эксплуатации системы, как и в случае с обзором материнской платы MSI Z170A Gaming M7, в качестве системного было решено задействовать SSD-накопитель не стандартного форм-фактора 2.5", а PCI-E-решение – Kingston HyperX Predator объемом 480 Гбайт, оставшийся после апрельского обзора.
Используемый тестовый стенд собирался из следующих комплектующих:
Как и при тестировании материнской платы MSI Z170A Gaming M7, в качестве операционной системы была взята новейшая Windows 10 в 64-битной редакции «Домашняя». Логично, что человек, приобретающий новый ПК на базе Intel Skylake, обратит свое внимание именно на эту ОС, а не Windows 7.
За прошедшую неделю ситуация с драйверами поменялась крайне слабо: сайт Intel по-прежнему выдает «Страница не найдена», либо предлагает обратиться (sic!) на сайт WindowsUpdate, а программа автоматического поиска драйверов Intel сообщает, что оные не найдены. Сайт ASRock предлагает к загрузке лишь INF_update и IME.
Поэтому пока пользуемся тем, что почти все операционная система опознает автоматически, даже USB 3.1 ASMedia.
Штатно (при отключении энергосбережения) процессор точно также работает в «турбо-режиме» и лишь при подаче многопоточной нагрузки снижает частоту до штатных 4 ГГц. Графическое ядро, если верить GPU-Z, в простое сбрасывает частоту до 350 МГц, под нагрузкой держится на 1150 МГц.
Стабильности в разгоне снова удалось достичь лишь при частоте 4400 МГц по ядрам процессора, но память удалось разогнать до 3100 МГц эффективной частоты (при 1.30 В и 1.375 В соответственно).
OCCT версии 4.4.1 неправильно определяет текущую частоту процессора.
На всякий пожарный подчеркнем: стабильность проверялась не только в OCCT, просто нет смысла перегружать статью излишними иллюстрациями.
И снова при разгоне оперативной памяти материнская плата автоматически устанавливала напряжение VCCSA, если его не фиксировать вручную. Благо хоть это было не 1.264, а 1.150 В (по умолчанию оно составляет 0.925 В, а в режиме разгона не должно превышать 1.100 В). Стоит быть внимательным, чтобы не убить процессор.
Поразила одна вещь, которой не должно быть по определению в материнской плате топ-класса: при неудачных настройках разгона ASRock Z170 Extreme7+ могла останавливаться в момент запуска на 20-30 секунд (на экране монитора при этом не появлялось какого-либо изображения), затем молча перезагружаться с настройками по умолчанию, не выводя никаких предупреждений. Несколько раз плата и вовсе впадала в полный ступор, приходилось пользоваться кнопкой полного сброса настроек BIOS.
Тесты с дискретными видеокартами обеспечат мои коллеги, мне же в первую очередь было интересно, сможет ли графическое ядро Intel Skylake дотянуться хотя бы до не самого нового и производительного на сегодняшний день AMD A10-6800K Richland.
Итак, было собрано два тестовых стенда, один уже был указан выше, второй же, представляющий AMD, выглядел следующим образом:
Программное обеспечение:
Частоты процессоров (во избежание случайного влияния технологий энергосбережения и режима TurboCore/TurboBoost на результаты производительности) фиксировались. ЦП AMD тестировался только на штатной частоте, Intel – на штатной и в разгоне.
Для оперативной памяти DDR3 за штатный режим работы выбрана эффективная частота 1600 МГц (DDR3-1333) с таймингами 9-9-9-24-110-1T (выше не позволяла разнородность памяти), для оперативной памяти DDR4 выбраны штатный режим (2133 МГц, 15-15-15-3-2T) и режим разгона (3000 МГц, 16-16-16-16-39-1T).
Профиль «Perfomance».
Параметры:
Параметры:
Параметры:
Параметры:
Параметры:
Параметры:
Параметры:
Параметры:
Достаточно интересное явление: в разгоне производительность системы оказывается ниже, чем в штатном режиме. Причина этого явления осталась неясной, в других тестах подобной картины не наблюдалось.
Параметры:
Параметры:
Штатная частота.
Разгон.
Для тестов нами обычно используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Напомним: на сайте ASUS нет драйвера для операционной системы Windows 10, только для Windows 8.1, который и установлен в ручном режиме:
Традиционно тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа системной платы. Само тестирование будет производиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека материнской платы.
Тест проводится с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. И снова программа отмечала недостаточную мощность выходного сигнала, что является нормальным для аудиоподсистем материнских плат.
Результаты теста аудиовыхода звуковой подсистемы:
Результаты теста линейного входа звуковой подсистемы:
Архив с результатами тестов прилагается.
После тестирования ASRock Z170 Extreme7+ мы убедились, что ряд проблем со стабильностью, возникших в случае с MSI Z170 Gaming M7, действительно был связан с конкретным образцом материнской платы – у тестового экземпляра ASRock оных не наблюдалось.
А вот ситуация с драйверами для Windows 10 так и не стала лучше: либо штатные, либо вручную от Windows 8.1, либо поиск на неофициальных сайтах-сборниках вроде Station-Driver.
В целом же ASRock Z170 Extreme7+ оставила положительные впечатления: разгон оказался вполне на уровне, нет явных проблем с параметрами BIOS, перегревов не наблюдается. Тем не менее, без перечня пожеланий по «доводке до ума» не обошлось.
И в их числе – доработать пластиковый кожух, сделав в нем отверстия для проводов антенн Wi-Fi, а также включить-таки подсветку кнопок (пусть пользователь сам уже решает, надо ему это или нет). Кроме того, неплохо бы увидеть реализацию точек для замера напряжений. Ну а слотам памяти вернуть классические защелки (они все равно ничему не помешают, но будет меньше риска не вставить модуль до конца и случайно нанести тем самым повреждения в результате замыкания системной платы и памяти).
И, пожалуй, стоит научить материнскую плату всегда (а не иногда) сообщать о том, что новые настройки в BIOS оказались неудачными, а не перезапускаться и молча производить запуск системы с настройками по умолчанию.
Выражаем благодарность:
