Гонка скоростных интерфейсов и не думает сбавлять обороты: в прошлом году производители начали активно продвигать M.2, построенный на базе четырех линий PCI-Express 3.0. А в этом началась активная маркетинговая гонка с USB версии 3.1: дебют любой, более-менее значимой модели материнской платы – это обязательно «высокоскоростной, непревзойденный, еще быстрее!».
Будем честны до конца: USB 3.1 сам по себе сейчас бесполезен. Разве что для самоуспокоения: дескать, у меня в компьютере все самое-самое. Причина этого проста до безобразия: к нему нечего подключать. Найти что-то с этим интерфейсом в широкой продаже сейчас невозможно. И перспектив на самом деле мало. Достаточно вспомнить множество различных флешек с интерфейсом USB 3.0, которые сейчас продаются: лишь малый их процент на самом деле может предложить скорости хотя бы в половину возможностей этой версии интерфейса. При этом ценник таких моделей отнюдь не бюджетный: ведь для того, чтобы достичь высоких скоростей для накопителя, нужна непростая и недешевая конструкция.
Дошло до того, что производители для демонстрации новомодного USB 3.1 вынуждены прикладывать к журналистским образцам специальные «конструкторы». Например, ASUS USB 3.1 Enclosure:
Или MSI USB 3.1 Card:
Два классических SSD с интерфейсом SATA подключаются к печатной плате, на которой распаян RAID-контроллер с внешним интерфейсом USB 3.1.
Но, как говорится, беда не приходит одна: на появление USB 3.1 не пришлось выхода ни одной новой платформы, поэтому производителям необходимо выпускать новые модели системных плат в рамках уже существующих, и потому мы получили ряды решений под LGA 1150 и Socket AM3+. Разумеется, не осталась в стороне от этого и ASRock.
Компания прислала нам на тестирование свою новую материнскую плату Fatal1ty Z97 Killer/3.1, которая может похвастать поддержкой нового интерфейса. Но вот новую ли на самом деле? Ровно 9 месяцев назад, 23 сентября 2014 года, был опубликован обзор моего коллеги Андрея wildchaser Понкратова, посвященный ASRock Fatal1ty Z97X Killer.
И вот тут возникает толика сомнения, что перед нами действительно новинка: за исключением пары моментов, отличий практически нет. Однако это если смотреть на эти фотографии. Которые являются «формальными» – судя по всему, для фотоснимков на сайте использовались предварительные (инженерные) образцы. А в розницу поставляются чуть-чуть иные и разница еще меньше:
А изучение спецификаций и вовсе расставляет все по местам. Нововведения следующие:
Все. Но, может быть, изменения все-таки есть? Например, в элементной базе, которую по таким снимкам увидеть невозможно. Попробуем это определить.
В качестве упаковки выступает все та же крупная картонная коробка (без ручек для переноски, прозрачных окошек, откидных крышек и прочих фишек). Было лишь откорректировано название и добавлен большой логотип USB 3.1.
Комплект поставки изменился незначительно:
Из нового в комплекте появился крепежный винтик для закрепления SSD-накопителя в посадочном месте M.2 NGFF на материнской плате, а также еще два предмета, о которых мы поговорим отдельно. При этом исчезли карточка с лицензионным ключом XSplit Broadcaster и брошюра ASRock Cloud.
Довольно забавно видеть комплектацию, завернутую в мягкий пористый материал и перетянутую канцелярскими резинками.
Скорее всего, в розницу такой вариант не попадет, тем более что в одной из упаковок скрыта инженерная плата, однозначно не предназначенная конечному потребителю.
Обо всем этом мы поговорим ближе к концу обзора.
По сравнению с оригиналом никаких изменений: три радиатора из алюминиевого сплава с декоративным покрытием красного цвета.
Два на подсистеме питания процессора:
Один на наборе системной логики:
Разъемов для подключения вентиляторов шесть.
Здесь также никаких изменений.
Процессорный разъем LGA 1150 мало отличается от предыдущих поколений Intel LGA, но требования к сопутствующей обвязке совсем иные. Если к предыдущему разъему LGA 1155 требовалось подвести четыре питающих напряжения (CPU_Core, iGPU, VCCIO и VCCSA), то теперь осталось только одно, из которого уже сам процессор, посредством своего собственного встроенного преобразователя, получает необходимые ему напряжения. Заметное упрощение работы производителям материнских плат.

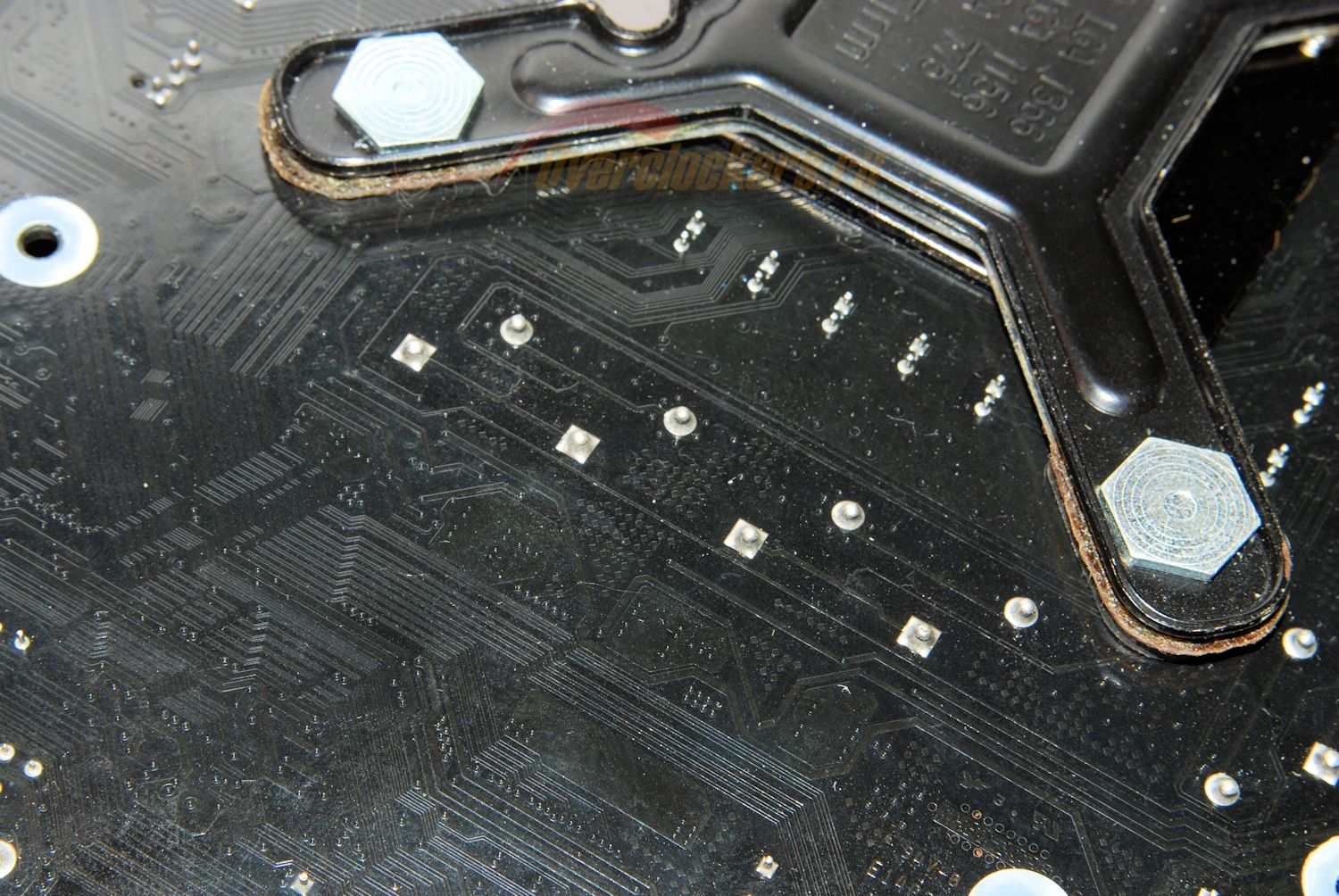

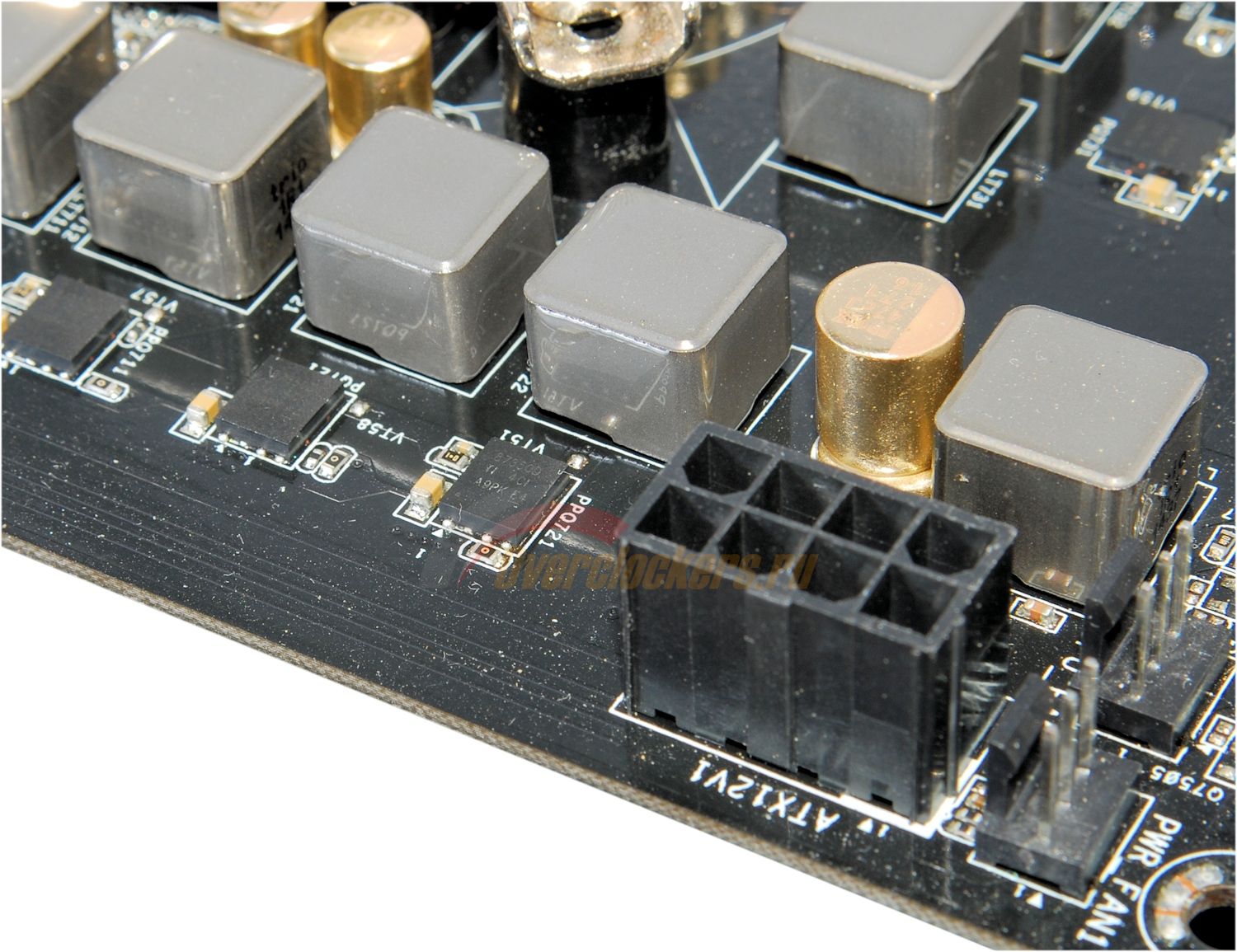

Подсистема питания ЦП построена по четырехфазной схеме с удвоенным набором элементов: выводы дросселей с обратной стороны платы спаяны попарно.

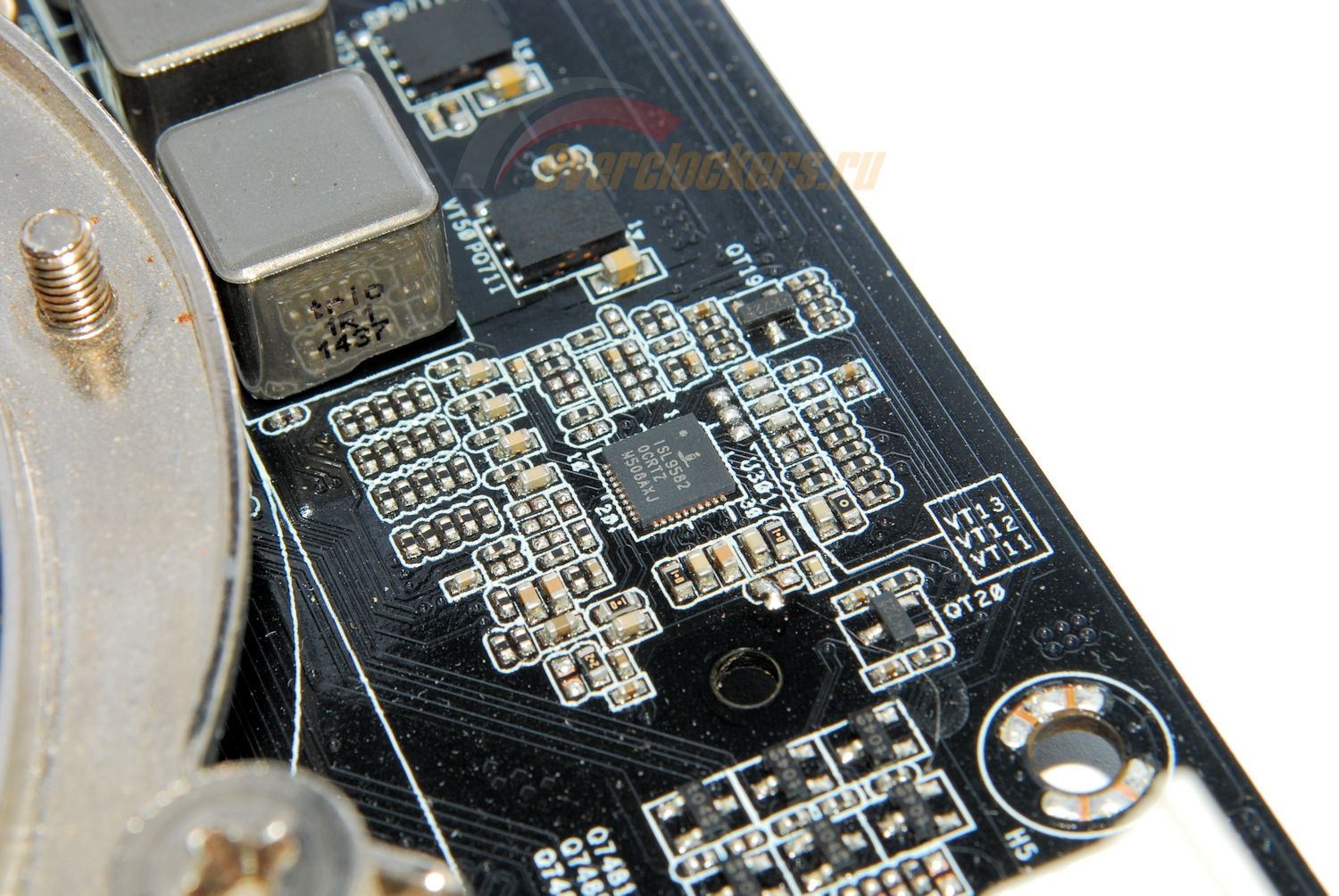

В роли ШИМ-контроллера использован Intersil ISL95820.
Сами фазы набраны микросхемами Dr.MOS (в одном корпусе упакованы два транзистора и драйвер) Texas Instruments с маркировкой 87350D.

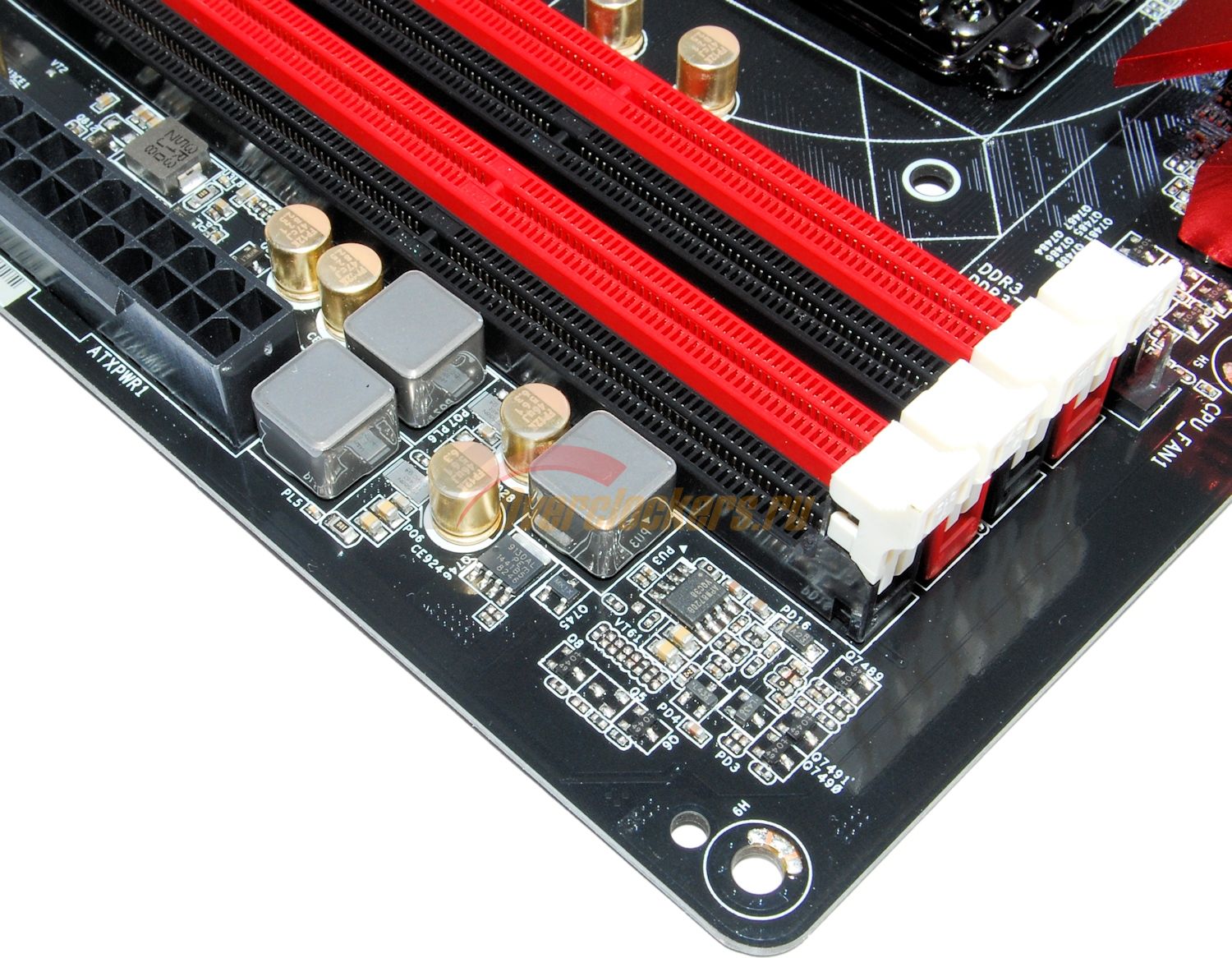

Подсистема питания памяти однофазная:
ШИМ-контроллер – Richtek RT8120B, в качестве транзисторов применяются компактные транзисторы Texas Instruments CSD87588N, которые даже на дорогих решениях встречаются не так часто.
В общем перед нами повтор ASRock Fatal1ty Z97X Killer. Отличий ровно ноль.

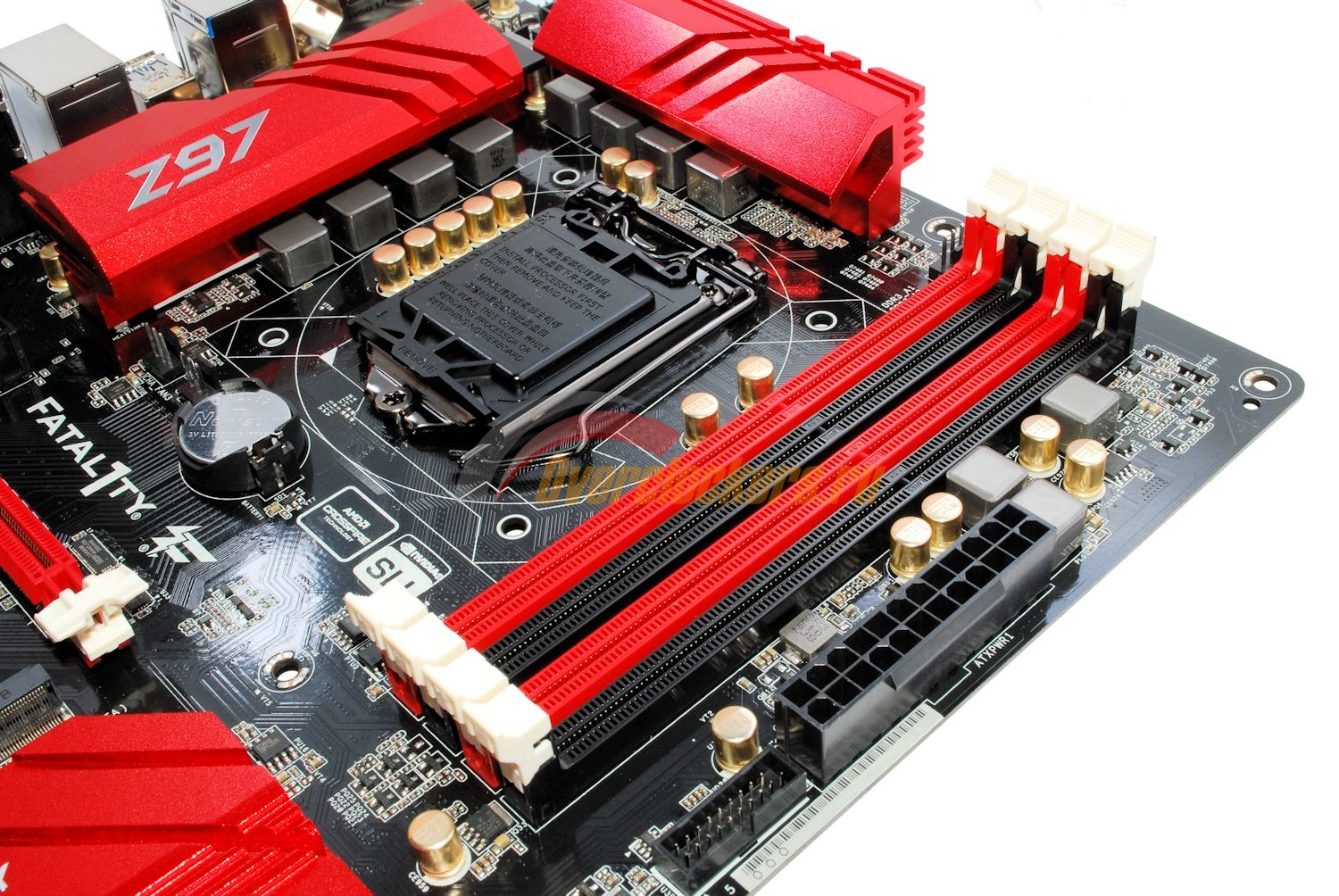

Четыре слота памяти.
Заявлена поддержка модулей памяти DDR3 и DDR3L с эффективной частотой до 3200 МГц включительно, при этом все значения выше 1600 МГц помечены отметкой «ОС», что означает отсутствие гарантий полной работоспособности. Ровно то же, что заявлено и для обычной ASRock Fatal1ty Z97X Killer.

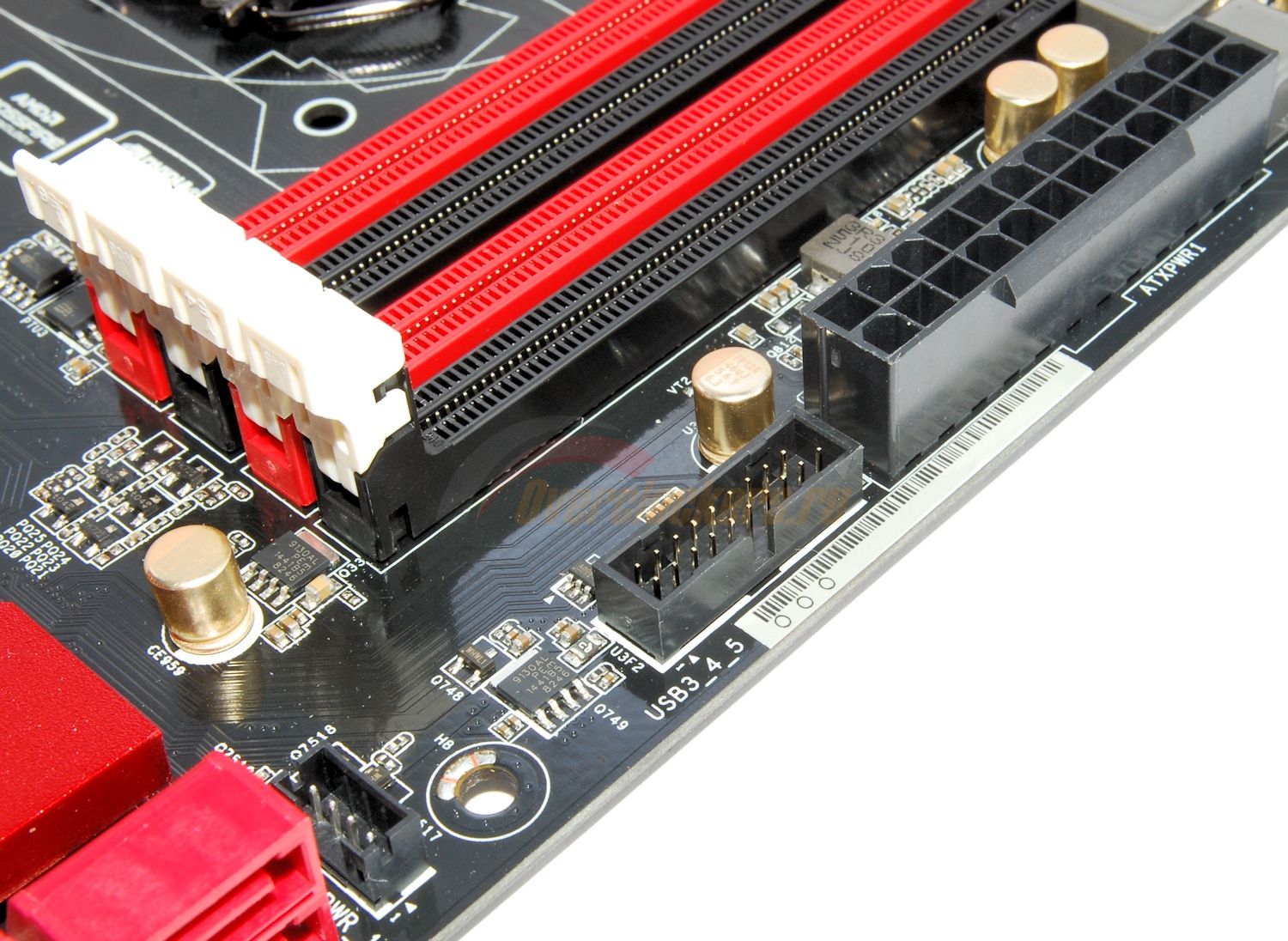

Колодка USB 3.0 на месте и она по-прежнему подключена к набору системной логики Intel Z97:

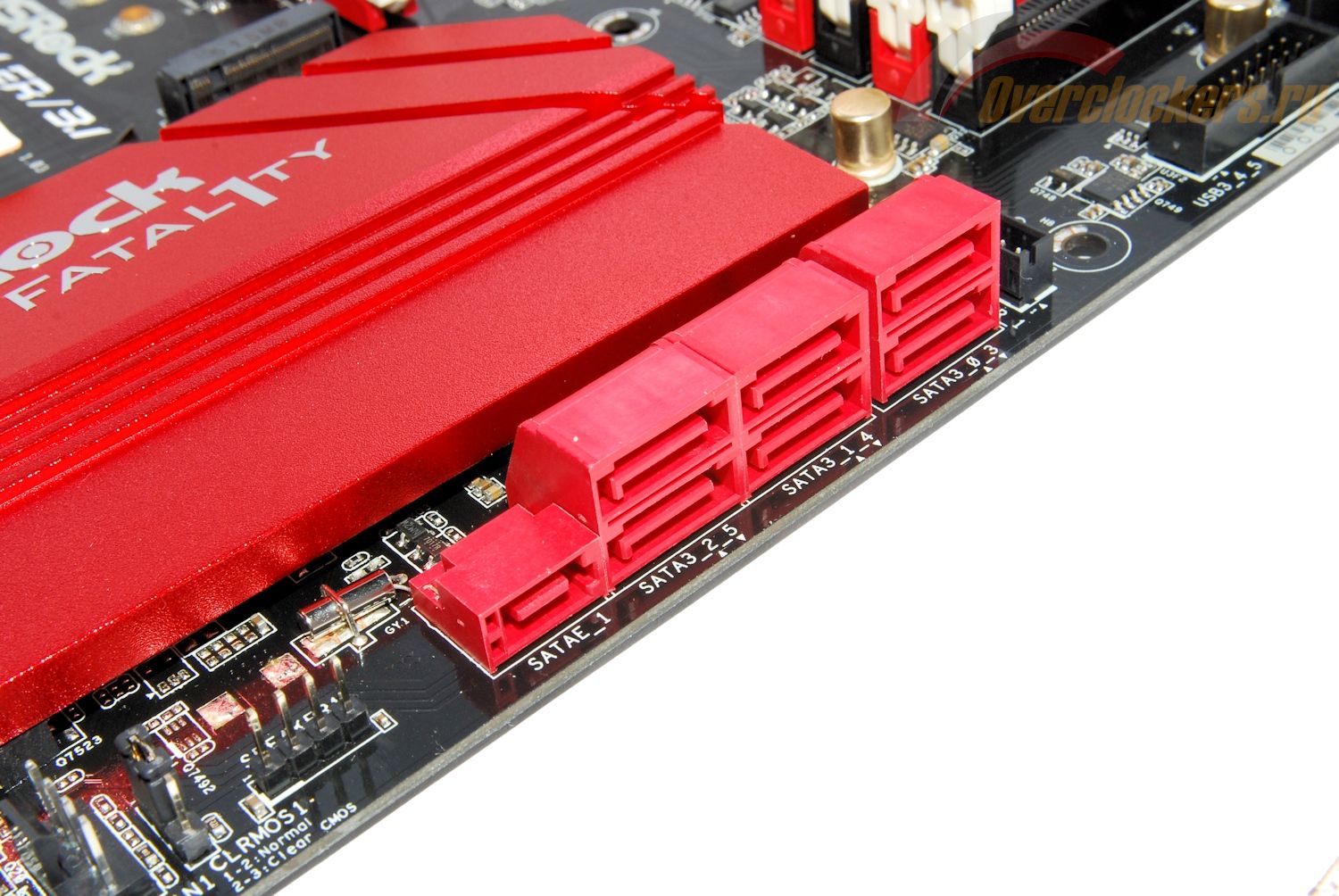

Дисковая подсистема представлена четырьмя SATA 6 Гбит/с, одним SATA-Express (к которому можно подключить два накопителя SATA Гбит/с).

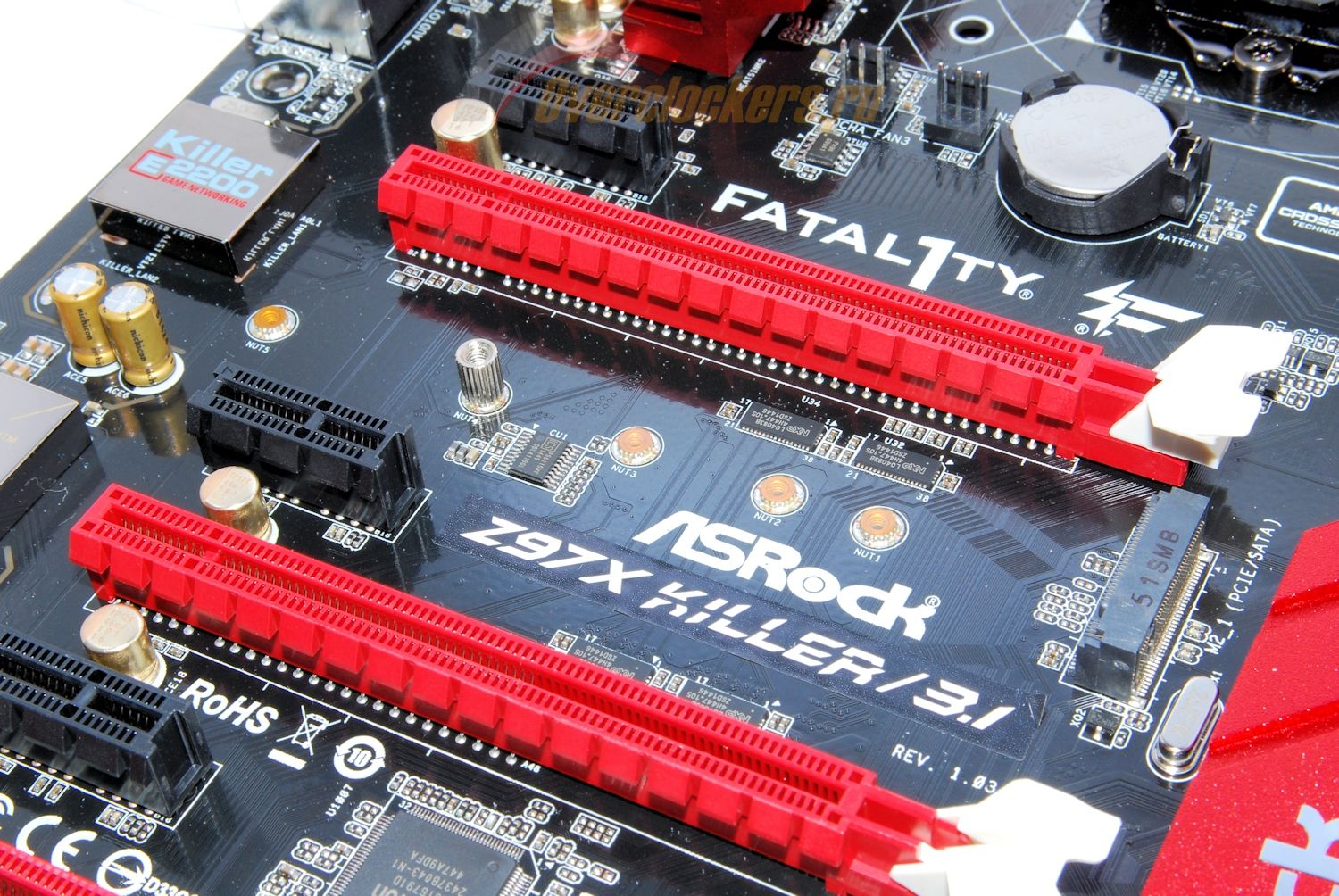

В центре платы размещен M.2 NGFF:
Интересный момент: при задействовании слота M.2 отключаются SATA3_5 и SATA3_6. Даже если установленный накопитель является PCIe-устройством. В BIOS есть параметр, позволяющий включить порты SATA обратно, но при этом SSD-накопитель в слоте M.2 отключается, независимо от его типа – SATA или PCI-E. А все порты SATA будут накрыты длинномерной видеокартой с массивной системой охлаждения:

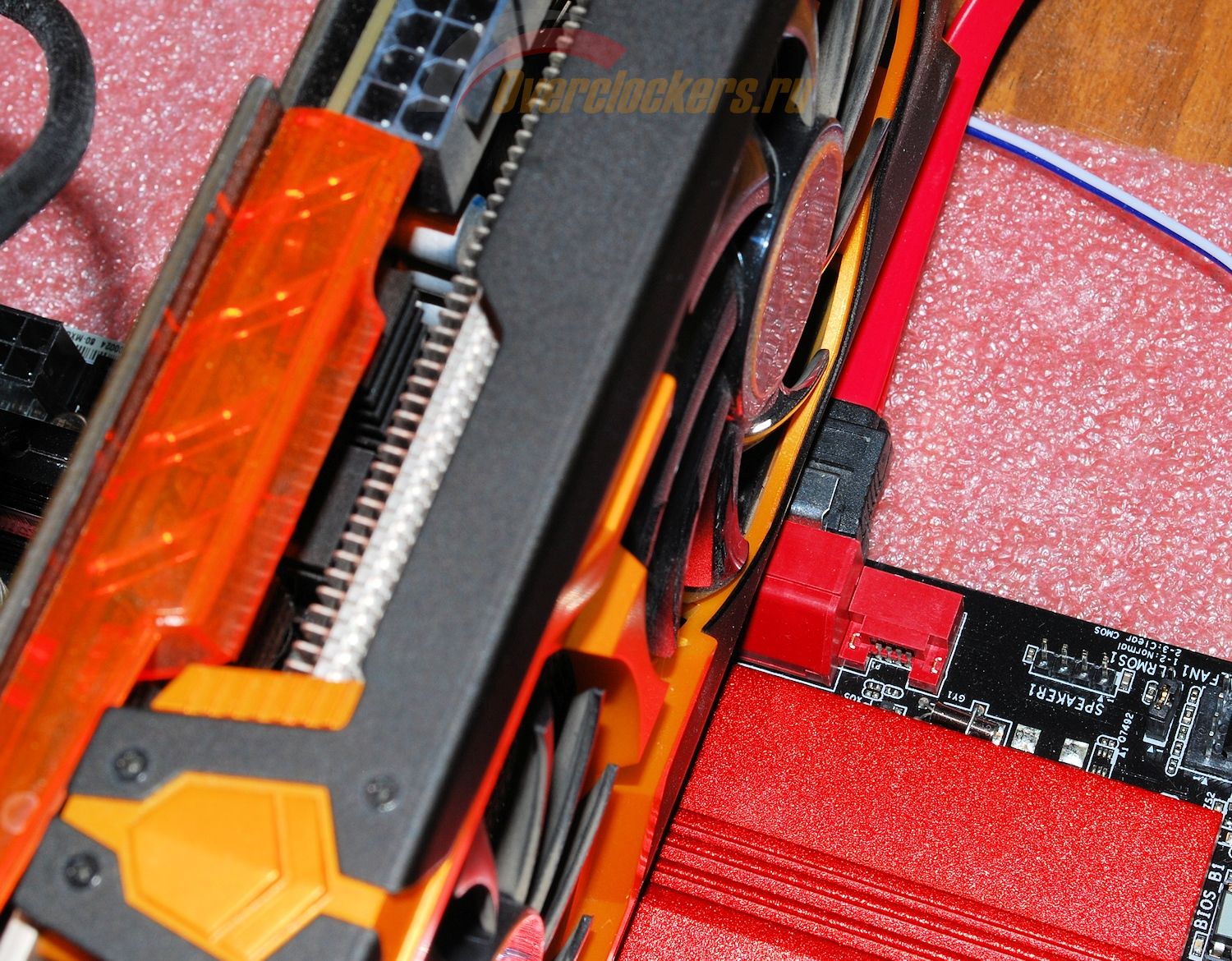

Честно говоря, неудачная схема: мало того, что сами по себе порты SATA все закрываются длинномерной видеокартой, так еще приходится выбирать. С учетом того, что M.2 является всего лишь PCI-E 2.0 x2, куда разумнее взять для SSD плату-адаптер M.2<>PCI-E и вставить в самый нижний слот на материнской плате: и скорости будут выше, и SATA можно использовать все шесть. Придется пожертвовать частью возможностей верхнего слота PEG – вместо 18 линий PCI-E 3.0 будет 8, но это редко бывает критичным.

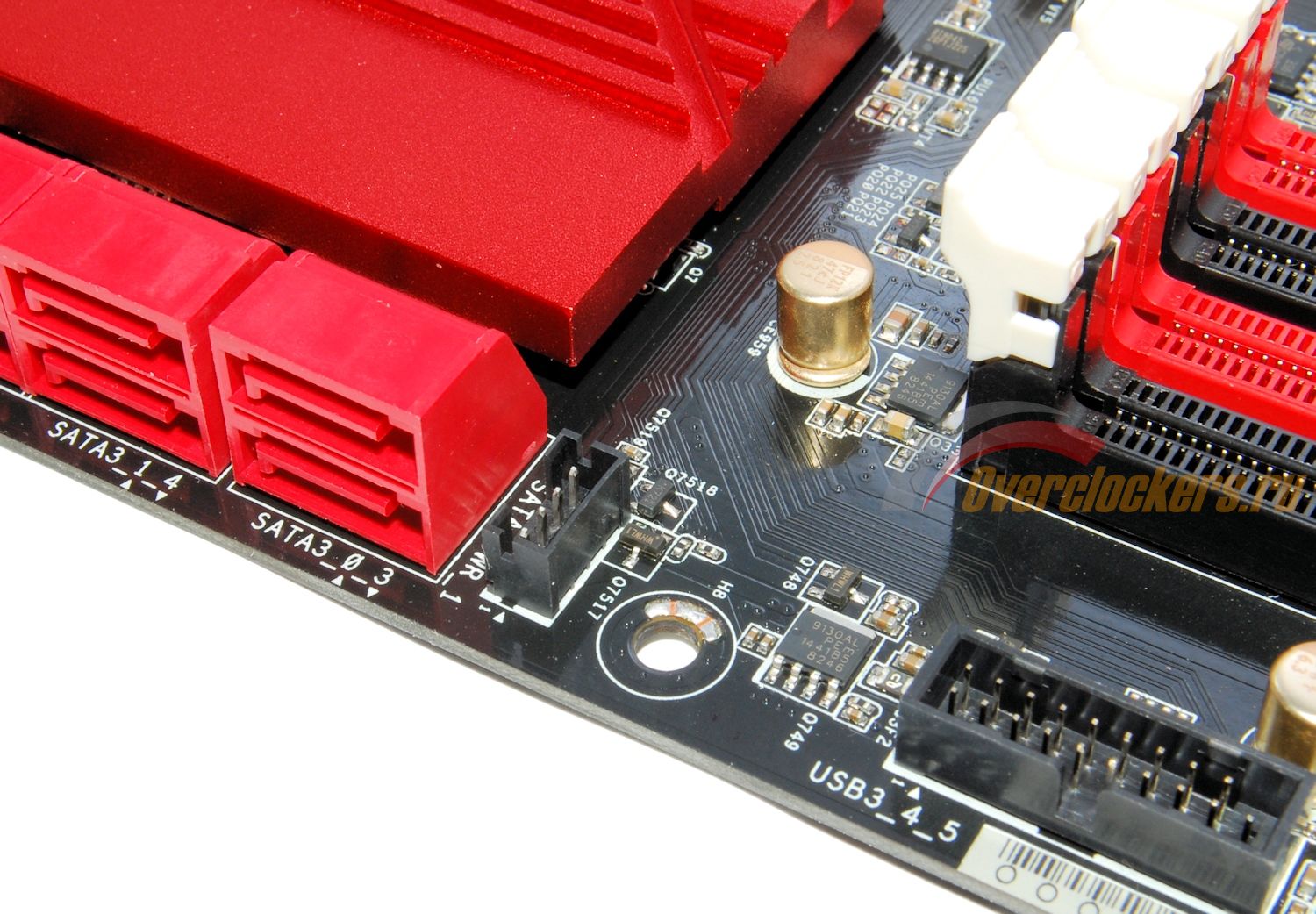

Сохранена и поддержка HDD Saver – соответствующий разъем размещен над портами SATA.
Данная технология предполагает возможность отключения HDD в те моменты, когда они не нужны. Сомнительная возможность: операционная система сама прекрасно справляется этой задачей. Хотя в некоторых ситуациях это может оказаться удобнее, нежели обычное энергосбережение, работающее по простому таймеру.

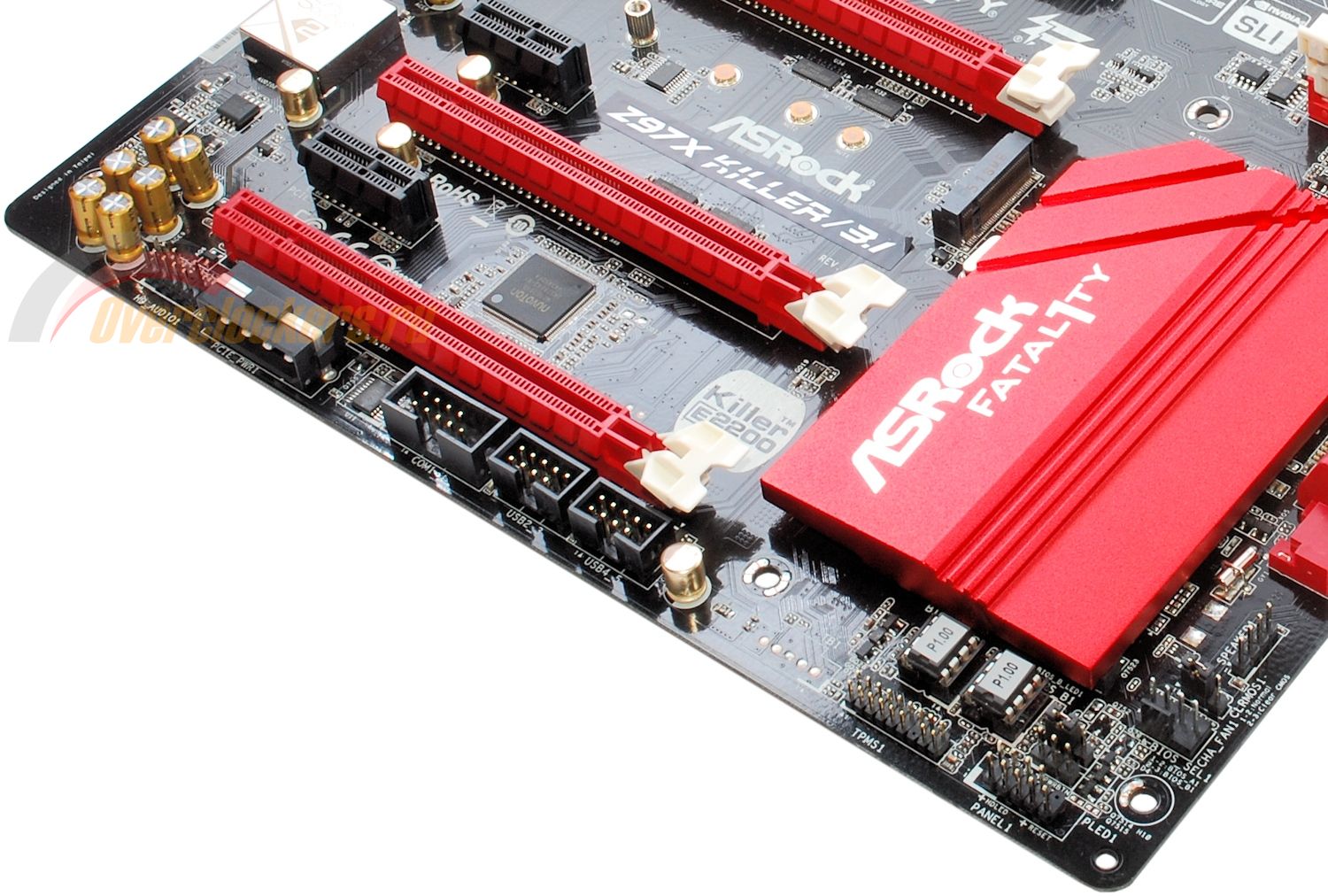

Нижний край платы также без изменений:
Колодка элементов передней панели корпуса системного блока, колодка модуля шифрования TPM, две колодки для подключения косичек четырех портов USB 2.0, колодка COM-порта, разъем Molex для обеспечения дополнительного питания видеокарт. Даже работу COM-порта обеспечивает тот же контроллер GD75232 производства Texas Instruments.
Что касается аудиотракта, то его элементная база идентична вплоть до мелочей. Под декоративной крышкой с надписью «Purity Sound 2» расположен все тот же Realtek ALC1150.
И присутствует все та же полоса пустого текстолита без токопроводящих слоев, которая теоретически должна обеспечивать защиту от наводок. С ним соседствует гигабитный сетевой контроллер Qualcomm Atheros Killer E2200, накрытый своей декоративной металлической крышкой.
Декоративную подсветку так и не реализовали ни в защитной полосе текстолита, ни под крышками контроллеров. Контроллер I/O тоже сохранил свое место.

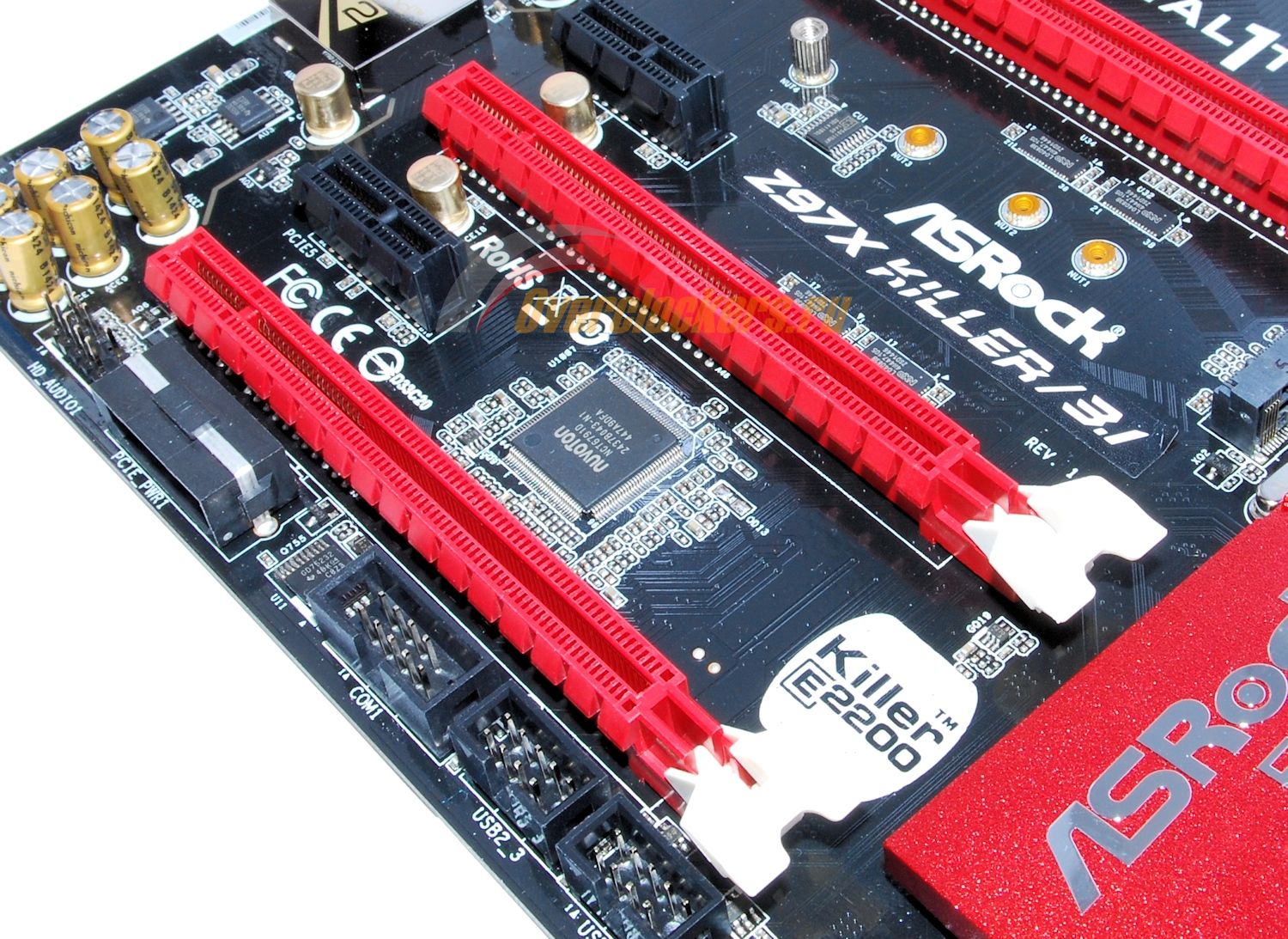

Это Nuvoton NCT6791D.
И тут тоже никаких изменений.
Обратите внимание: читатель, хорошо помнящий характеристики набора системной логики Intel Z97, сразу заинтересуется, откуда два лишних порта USB 3.0? Ведь Z97 поддерживает только шесть портов, а на плате, считая еще два в виде колодки, их восемь.
За это отвечает контроллер ASMedia ASM1042AE, спрятанный за разъемами интерфейсной панели.
Расположенный рядом ASMedia ASM1442 обеспечивает работу разъемов DVI и HDMI.
В точности идентичный ASRock Fatal1ty Z97X Killer набор элементов и характеристик.
ASRock установила три слота PEG, которые подключены к процессору и делят между собой 16 линий PCI-Express. Допускаются схемы 16+0+0, 8+8+0 и 8+4+4.
За их переключение отвечают шесть микросхем-переключателей NXP CBTL04083B.
Три PCI-E 2.0 x1 подключены к набору системной логики так же, как и M.2 NGFF (две линии PCI-E 2.0). Еще две линии PCI-E от Intel Z97 задействованы для подключения сетевого контроллера Killer E2200 и ASMedia ASM1042AE. Оставшаяся восьмая линия не задействована. Да, можно подумать над установкой еще одного PCI-E 2.0 x1. Но инженеры ASRock пожертвовали им в угоду возможности устанавливать M.2 NGFF длиной вплоть до 110 мм.
Кстати, относительно M.2. Он не только отбирает SATA, как отмечалось выше, но и линии PCI-E для SATAe – они тоже общие.
Суммарно мы и здесь не увидели никаких отличий от ASRock Fatal1ty Z97X Killer.
Батарейка в центре платы.
Две съемные микросхемы флеш-памяти BIOS расположены в правом нижнем углу платы. Рядом размещена перемычка, отвечающая за переключение между ними. Также около каждой микросхемы находится по светодиоду (красного цвета), горящий светодиод сигнализирует об активированной микросхеме.
А чуть выше – перемычка для сброса настроек.
| Параметр | ASRock Fatal1ty Z97X Killer/3.1 |
| Средневзвешенная цена*, руб. | 11 000 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | Четвертое и пятое поколение процессоров Intel Core, Intel Pentium и Intel Celeron, предназначенных к установке в процессорный разъем LGA 1150 |
| Набор системной логики | Intel Z97 Express Chipset «Lynx Point» |
| Оперативная память | 4 x DDR3/DDR3L разъема DIMM Поддерживаемый объем памяти – до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066, 1333, 1600, 1866 (OC*), 2133 (OC), 2400 (OC), 2800 (OC), 2933 (OC), 3200+ (OC) МГц |
| Аудио | Realtek ALC1150 (до 8 каналов) |
| Сеть | 1 x Qualcomm Atheros Killer E2200 (10/100/1000 Мбит/c) |
| Слоты расширения | 1 слот PCI-Express 3.0 x16, физически как x16 (PCIE2) 1 слот PCI-Express 3.0 x16, физически как x8 (PCIE4) 1 слот PCI Express x16 2.0, физически как x4 (PCIE6) 3 слота PCI-Express 2.0 x1 |
| Поддержка графических тандемов | AMD CrossFire Nvidia SLI |
| Дисковая подсистема | Intel Z97: – 6 портов SATA3 6 Гбит/с**; – 1 порт SATA-Express**; – 1 порт M.2 NGFF (SATA / PCIe 2.0 x2). Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1. **При задействовании M.2 в режиме SATA отключаются разъемы SATA3_4 и SATA3_5 |
| USB | Intel Z97: – 6 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы) – 6 портов USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 4 порта на задней панели платы) ASMedia ASM1042AE (плата расширения): – 2 порта USB 3.1 (Type-A + Type-C) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA3 6 Гбит/с 1 x SATA-Express 1 x M.2 NGFF 2 разъема для подключения вентиляторов системы охлаждения процессора (1 x 4-pin + 1 x 3-pin) 3 разъема для подключения дополнительных вентиляторов (1 x 4-pin, 2 x 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM перемычка сброса настроек CMOS перемычка переключения между микросхемами BIOS |
| Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры, либо мыши 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 2 порта USB 2.0/1.1 6 портов USB 3.0/2.0/1.1 1 сетевой порт RJ-45 аудиоразъемы |
| Контроллер I/O | Nuvoton NCT6791D |
| BIOS | Две съемных микросхемы флеш-памяти объемом 64 Мбит; AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 224 |
| Форм-фактор | ATX |
| Параметр | ASRock Fatal1ty Z97X Killer/3.1 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P1.30 за 21 мая 2015 года |
| BCLK | Есть, от 90 до 300 МГц |
| BCLK Strap | Есть, 1.00/1.25/1.67/2.5 |
| Оперативная память, МГц | Поддержка XMP DDR3-800/ 1066/ 1333/ 1400/ 1600/ 1800/ 1866/ 2000/ 2133 2200/ 2400/ 2600/ 2666/ 2800/ 2933/ 3000/ 3200/ 3465 /3730/ 4000 |
| Множитель процессора CPU Core |
Есть, от 8 до 120, раздельно по ядрам и вместе |
| Множитель процессора CPU Uncore |
Есть, от 8 до 120 |
| Частота графического ядра | Отсутствует |
| Напряжение CPU Core | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В надбавкой (offset) в большую и в меньшую стороны от 0.000 до 1.000 В с шагом 0.001 В |
| Напряжение CPU Uncore | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В Допускается одновременно выставить overdrive и offset |
| Напряжение CPU Uncore | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В Допускается одновременно выставить overdrive и offset |
| Выходное напряжение преобразователя питания процессора (VCCIN) | Есть: фиксированное (overdrive) от 1.200 до 2.300 В с шагом 0.010 В надбавкой (offset) от -0.600 до +0.400 В с шагом 0.010 В |
| Напряжение графического ядра | Auto, Adaptive, Overdrive, от 0.800 до 2.000 В с шагом 0.001 В |
| Компенсация просадок напряжений (LoadLine Calibration) | Disabled, Enabled |
| Напряжение System Agent | Auto, надбавкой (offset) от -1.000 до 1.000 В с шагом 0.001 В |
| Напряжение оперативной памяти | Auto, от 1.165 до 1.800 В с шагом 0.05 В |
| Напряжение набора системной логики (чипсета) PCH 1.05 V | Auto, от 0.977 до 1.322 В с шагом 0.005 В |
| Напряжение набора системной логики (чипсета) PCH 1.5 V | Auto, от 1.366 до 1.696 В с шагом 0.005 В |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Функционал BIOS | Профили настроек (три в памяти BIOS; есть возможность сохранения и загрузки с внешнего накопителя) |
| Локализация интерфейса на русский язык | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |
«Заводская» версия BIOS – P1.00. Произведено обновление до P1.30 (наиболее новой версии, из официально доступных на момент тестирования).
Отметим несколько моментов:
После проведения всех тестов был произведен откат до заводской версии микрокода без каких-либо препятствий со стороны материнской платы.
Используемый тестовый стенд собирался из следующих комплектующих:
В данном случае мне не удалось воспользоваться возможностью переключения FSB_Strap: при любом из делителей, кроме штатного 1:1, «отваливались» слоты PCI-Express. Возможно, это особенность используемого экземпляра Pentium G3258. В итоге было решено обойтись только подъемом множителей.
Достигнута частота 4.7 ГГц при напряжении 1.45 В, а оперативная память заработала на частоте 2200 МГц при 1.72 В. При этом плата справилась с задачей вполне успешно: критического нагрева и шумов из преобразователя питания не отмечено.
Итак, две бонусных упаковки.
В одной скрывается плата расширения ASRock USB 3.1 Card/A+C, на которой установлен ASMedia ASM1142.
Внешний интерфейс – PCI Express x4. Но физически используется только две линии. Ограничений на совместимость с материнскими платами не накладывается, лишь бы карта физически входила в слот (проверено на Gigabyte GA-Z77-DS3H – работает).
Во второй упаковке спрятана инженерная плата.
Это не оригинальная разработка ASRock: точно такую же, к примеру, использует MSI. Но – с полным набором элементной базы и разъемов.
В основе платы лежит контроллер ASMedia ASM1352R – это SATA RAID-контроллер.
Он похож на те модели, что мы традиционно встречаем на материнских платах: он также позволяет создавать RAID-массивы различного уровня (RAID0, RAID1, JBOD) из накопителей с интерфейсом SATA. Но его внешним интерфейсом является не PCI/PCI-e, а USB 3.1 (с обратной совместимостью с 1.1, 2.0 и 3.0) и при этом он оснащен дополнительными возможностями: здесь присутствует не только поддержка индикаторов работы, но и подключение вентилятора.
Таким образом, этот контроллер нацелен для построения высокоскоростных внешних накопителей, в том числе, и на магнитных пластинах, которым в стесненных условиях внешних «боксов» без дополнительного обдува работать сложно – возникают перегревы.
Накопителей в комплекте не прилагается. Пришлось потрошить собственные запасы.
Кроме того, представители компании забыли положить в коробку кабель USB 3.1 Type-A – Type-C, но при этом заверили нас, что подойдет любой кабель USB 3.0.
Однако добиться работы на скоростях выше 300 Мбайт/с не удалось. Таким образом, контроллер работал в режиме USB 3.0. Тесты проводились на нескольких системах с разными ОС, но все безрезультатно. Зато подтвердилось, что для Windows 8.1 не требуется установка драйверов (хотя это и можно сделать) – контроллер опознается системой без каких-либо усилий.
Поэтому самого интересного – тестов USB 3.1 – увидеть не доведется. Нам остаются USB 3.0 и SATA 6 Гбит/с. Ну а здесь никаких сюрпризов не обнаружилось.
Для тестирования интерфейса SATA используется SanDisk Extreme Pro 480 Гбайт.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт.
Физически перед нами твердотельный накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 6 Гбит/с
Интерфейс USB 3.0
Проводилось при помощи SSD-накопителя Kingston HyperX Predator объемом 480 Гбайт из этого обзора. В одном случае – в собранном виде, в другом – в разобранном и установленном в слот M.2 NGFF на материнской плате.
Наглядно видно, что оптимальнее использовать такие высокоскоростные SSD именно в виде карты расширения, установленной в нижний слот PEG, а не устанавливать в слот M.2. Но для решений уровня Plextor M6e вариант установки в M.2 будет, наоборот, вполне подходящим, в силу того, что они все равно используют PCI-E 2.0 x2.
Проводилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Тестирование будет производиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование будет проводиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека системной платы.
При тестировании RMAA традиционно отмечала недостаточность мощности выходного аудиосигнала со звукового кодека:
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Общая оценка, выставленная RightMark Audio Analyzer:
Результаты тестов (html-отчеты, sav-файлы) прилагаются.
Честно? Просто скучно. Перед нами все та же материнская плата, что и прежде: изменений ровно ноль. А потому все замечания, высказанные моим коллегой, остаются актуальными: тонкий и похрустывающий текстолит печатной платы, да и аналог совсем не хуже можно подобрать за меньшие деньги.
USB 3.1? Ради него обновляться сейчас нет ровным счетом никакого смысла: к нему просто нечего подключать. И уж тем более глупо это будет смотреться в той ситуации, когда уже обладаешь добротной материнской платой LGA 1150. Но если жутко хочется заполучить USB 3.1 хотя бы «для галочки», то и тут разумным будет более простой шаг: покупка отдельно карты расширения из данного обзора – ее ASRock предлагает всем желающим в виде отдельного продукта.
