Несколько месяцев назад состоялся официальный анонс новинки средне-бюджетного класса. Нам представили последнего на данный момент представителя новой линейки компании Nvidia, основанного на хорошо зарекомендовавшей себя архитектуре Maxwell (28 нм) – GeForce GTX 960.
Модель относится к графическим ускорителям среднего класса и построена на базе GPU GM206, содержащего 2.9 млрд транзисторов, 1024 ядра CUDA, 64 текстурных блока и 32 блока растеризации, а также пару 64-разрядных контроллеров памяти стандарта GDDR5. Ожидалось, что она будет прямым наследником GeForce GTX 760, однако на практике все оказалось печальнее, нежели предполагалось. Как вы уже знаете, все дело в ряде технических ограничений, реализованных в видеокарте инженерами компании. Это и всего 2 Гбайта видеопамяти, и шина памяти 128 бит. Причем если в первом случае все поправимо, благо можно купить версию с объемом 4 Гбайта, то со вторым придется лишь смириться.
В данном материале мы постараемся рассмотреть все интересные модели GeForce GTX 960, находящиеся в продаже в российской рознице. Как и ранее, обзор моделей разных производителей пойдет в алфавитном порядке, чтобы избежать путаницы.
Эталонный вариант видеокарты GeForce GTX 960 в конечном счете так и не был представлен Nvidia, что развязало руки партнерам по выпуску моделей на ее основе: калифорнийский производитель предъявил лишь основные технические характеристики графического ускорителя, от которых стоит отталкиваться. Далее вся инициатива перешла разработчикам.
Теперь мы можем лишь догадываться, как должна была выглядеть эталонная модель GeForce GTX 960, но были шансы, что она унаследовала бы облик GeForce GTX 760, ставшей любимицей публики за хорошее соотношение производительности и цены. А это черный пластиковый кожух с декоративными вставками и размещенный в головной части тангенциальный вентилятор, воздушный поток от которого, пройдя через радиатор, выходит сквозь решетку на задней панели.
Если обратиться к технической спецификации, то компания Nvidia говорит о своей видеокарте в общих чертах, и хотя она не была представлена, но фигурируют даже значения длины и ширины. Стандартные видеовыходы описаны блекло – это HDMI, DisplayPort и DVI-I.
Силовая часть выполнена по схеме 4+1 (GPU, Mem). Система питания ядра реализована на контроллере NCP81174 – это классический выбор для всей линейки графических ускорителей GeForce GTX 9xx. Поскольку он лишен умной шины, то управлять питанием придется через драйвер видеокарты. Номинальное напряжение для всех GeForce GTX 960 установлено равным 1.2 В. Предусмотрен небольшой запас, приблизительно 0.1 В.
Память видеокарты (общим объемом 2 Гбайта) набрана с помощью четырех микросхем емкостью 512 Мбайт каждая, распаянных с обеих сторон печатной платы. Обмен данными между графическим ядром и памятью осуществляется через 128-битную шину. Именно за столь малую ширину шины и объем видеопамяти больше всего критикуют GeForce GTX 960 и не без основания: несмотря на высокий уровень производительности, в категории Full HD приходится жертвовать настройками графики для получения плавности картинки.
GeForce GTX 960 основана на графическом процессоре Nvidia GM206 (Maxwell 2.x) в модификации GM206-300-A1, произведенном по 28 нм техпроцессу. В его состав входят 8 активных SMX-блоков, 1024 ядра CUDA и 32 блока растеризации. Базовая частота видеоядра составляет 1127 МГц (Boost до 1178 МГц) при напряжении 1.2 В, памяти – 1753 МГц.
Вот и все, что мы хотели рассказать об эталонной модели, которая так и не увидела свет. Пора переходить к версиям оригинального дизайна.
Описание на сайте производителя – ссылка.
Не так давно компания ASUS представила миру линейку видеокарт ASUS Strix, куда вошла и рассматриваемая модель ASUS GeForce GTX 960 Strix. Новинка может похвастать не только качественным исполнением и заводским разгоном, но и оригинальной системой охлаждения с технологией 0dB FAN.
Длина видеокарты составляет 217 мм, она занимает два слота расширения. В качестве охладителя используется радиатор с продольным расположением ребер, насчитывающий 47 алюминиевых пластин, которые пронизаны четырьмя тепловыми трубками: центральными 8 мм и крайними 6 мм. Применяется технология прямого контакта, жаль лишь, что графический процессор соприкасается не со всеми из них.
В системе охлаждения DirectCU II используются два вентилятора с диаметром крыльчатки 74 мм, которые в режиме простоя выключаются. Они изготовлены фирмой FirstD, маркировка FD7010H12S, их характеристики – напряжение 12 В, потребляемый ток 0.35 А.
Что касается силовой части, то она оснащена небольшим радиатором, который отводит тепло через специальную термопрокладку. Вся задняя часть печатной платы закрыта черной металлической пластиной.
Печатная плата ASUS GeForce GTX 960 Strix получила длину всего 170 мм, и очень напоминает нам PCB своих предшественников – ASUS GeForce GTX 670/ GTX 760 DirectCU Mini. Инженеры использовали качественную элементную базу, соответствующую фирменной концепции Super Alloy Power – в нее входят твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные конденсаторы.
Видеокарта оборудована пятифазным (4+1, GPU/Memory) стабилизатором питания, который управляется ШИМ-контроллером uP1608TK производства компании uPI Semiconductor.
Как и следовало ожидать, в качестве разъема дополнительного питания используется один шестиконтактный, аналогично эталонной версии.
В номинальном режиме работы частота графического ядра была повышена относительно рекомендаций Nvidia и составляет 1253 МГц. Учитывая поддержку технологии Nvidia GPU Boost 2.0, в турборежиме частота графического процессора в среднем составляет 1392-1405 МГц. Небольшие изменения коснулись и видеопамяти, которая функционирует при 1800 МГц против эталонных 1753 МГц.
В режиме автоматического регулирования скорости вращения лопастей при максимальной нагрузке графического ядра его температура зафиксировалась на отметке 63°C, что является отличным результатом.
Однако скорость вращения крыльчаток вентиляторов при этом составляла 55% от максимальной – около 1750 об/мин. В таком режиме уровень шума был средним: разработчикам стоило бы, пожертвовав парой градусов, сделать модель чуть тише, что было бы хорошим решением.
Описание на сайте производителя – ссылка.
Своих поклонников порадовала и компания EVGA, выпустив GeForce GTX 960 с обновленной системой охлаждения ACX 2.0+. По словам разработчиков, в нее вошли все самые передовые технологии.
В отличие от видеокарты, рассмотренной выше, EVGA GTX 960 SuperSC ACX 2.0+ не обладает особо интересным дизайном, за исключением двух крупных вентиляторов и общей длины в 257 мм.
Система охлаждения ACX переживает не первое перерождение, и, честно говоря, я уже сбился со счета, какая передо мной очередная модификация. В одной из презентаций разработчики рассказывали, что откажутся от продольных ребер из-за необходимости загибать тепловые трубки и тратить часть эффективности при теплообмене, что можно видеть на фотографии ниже. Сам кулер состоит из множества алюминиевых никелированных пластин сложной геометрической формы. В основании расположена медная пластина для контакта с графическим процессором и распределения тепла между всеми элементами СО с помощью трех 10 мм тепловых трубок.
За активную часть отвечает пара вертушек хорошо знакомой нам фирмы Power Logic c диаметром крыльчатки 88 мм. Их маркировка PLA09215B12H, заявленные характеристики: напряжение 12 В, потребляемый ток 0.55 А.
Не забыли инженеры и о силовой части видеокарты и микросхемах видеопамяти, накрытых единой металлической пластиной без оребрения.
При обзоре EVGA GeForce GTX 960 SuperSC ACX 2.0+ сходства с другими версиями не обнаружено, это еще один плюс в копилку разработчиков. В модели используется качественная элементная база, например, танталовые конденсаторы и транзисторы типа DirectFET.
Система питания видеокарты построена по усиленной схеме 6+2, где шесть фаз отводится для GPU и две – для памяти, в качестве ШИМ-контроллера применен NCP81174.
Стоит упомянуть и переключатель между двумя версиями BIOS – «Slave» и «Master».
В отличие от варианта референсного дизайна, разработчики сделали шаг вперед и установили один разъем 8pin дополнительного питания, что вырисовывает неплохие перспективы для оверклокинга.
Видеокарта EVGA изначально оснащена высоким заводским разгоном, о чем говорит суффикс SuperSC, что расшифровывается как Super SuperClocked. Базовый разгон по ядру составляет до 1279 МГц против 1127 МГц у эталонной GeForce GTX 960, в режиме Boost – 1342 МГц (при напряжении 1.206 В) против 1178 МГц. Частота памяти осталась без изменений – 1753 МГц.
В 3D благодаря технологии GPU Boost версии 2.0 частота видеоядра увеличивается вплоть до 1455-1468 МГц, что влечет за собой рост производительности.
При этом алгоритм системы охлаждения настроен так, что позволяет графическому процессору прогреться до 60°C, после чего в работу вступают вентиляторы.
В таком режиме температура GPU может достигать 70°C, а вертушки вращаются со скоростью 880 об/мин. Система охлаждения остается достаточно тихой.
С более детальным обзором EVGA GeForce GTX 960 SuperSC ACX 2.0+ можно ознакомиться в материале «Обзор и тестирование видеокарт EVGA GeForce GTX 960 SuperSC ACX 2.0+ и Gigabyte GeForce GTX 960 Mini».
Описание на сайте производителя – ссылка.
Особняком стоят видеокарты производства Gainward, когда-то бывшей самостоятельной компанией, а теперь ставшей одним из подразделений Palit. Но рассказывать предысторию данного бренда мы не станем, а сразу переключимся на модель с системой охлаждения Phantom.
Внешний вид новинки необычен и, как и положено, «непроницаем». При взгляде на нее складывается впечатление, что она оснащена безвентиляторной пассивной СО. На самом деле вентиляторы просто спрятаны под основным радиатором, находясь между ним и печатной платой.

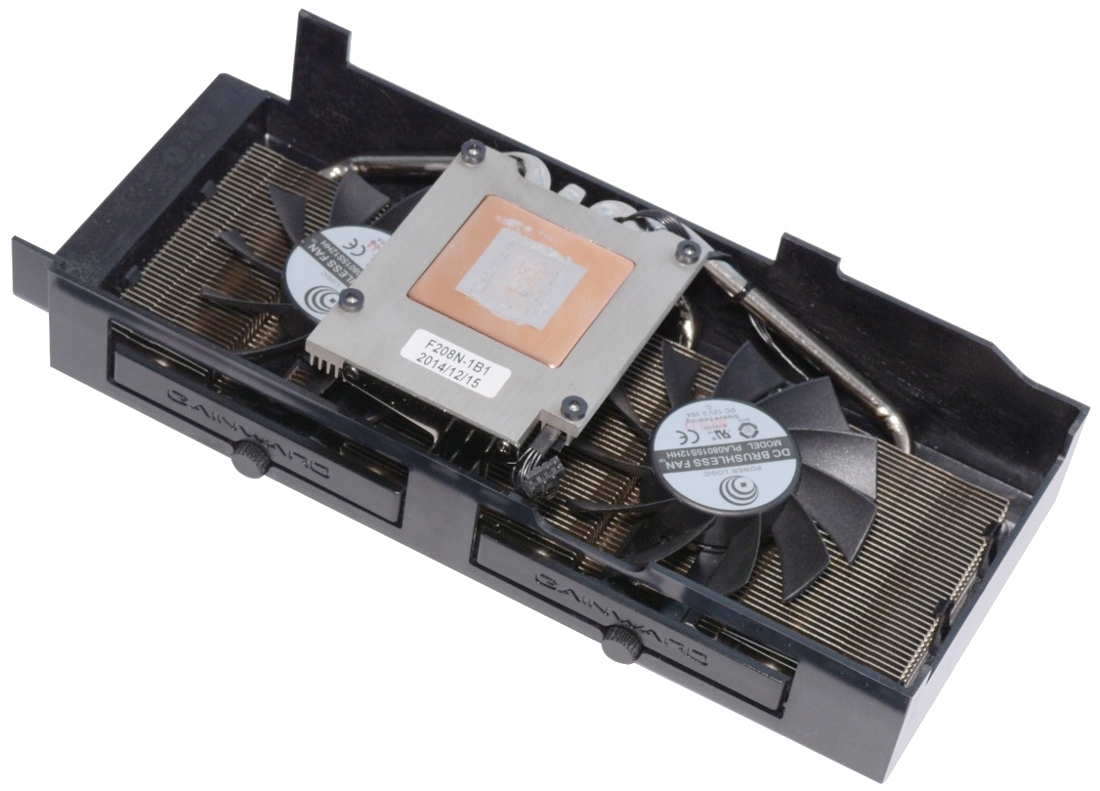

В основе конструкции лежат четыре медные никелированные тепловые трубки. Две из них выведены к самым краям радиатора, две другие проложены в центре. По замыслу конструкторов это должно обеспечить оптимальное теплораспределение с задействованием максимальной площади ребер, для самого графического процессора припрятана медная пластина.
Еще одной особенностью СО видеокарты Gainward GTX 960 Phantom GLH являются съемные 80 мм вентиляторы, которые крепятся к специальным салазкам. Сделано это для удобной чистки, хотя меня устраивает и классический вариант с «продувкой» легкими.

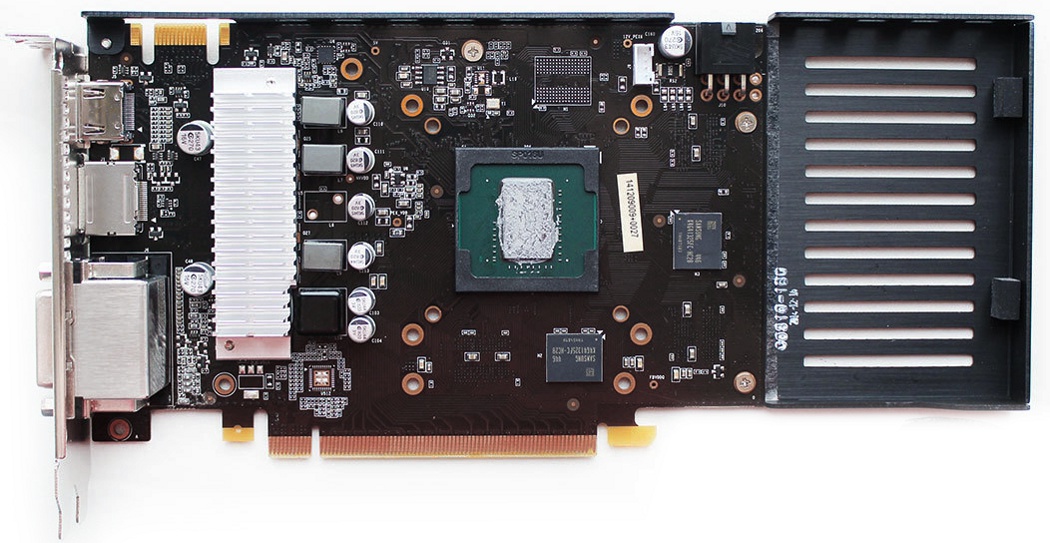

Что касается печатной платы, то она получила стандартную компоновку, а ее длина равна 170 мм.
Разработчики решили не прибегать ко всем рекомендациям компании Nvidia, оснастив Gainward GTX 960 Phantom GLH четырехфазным преобразователем: общая схема выглядит как 3+1 для графического процессора и видеопамяти соответственно. За управление отвечает ШИМ-контроллер NCP81174 производства ON Semiconductor.
Дополнительное питание реализовано в виде одного шестиконтактного разъема.
Данная модель поставляется с заводским разгоном: базовый разгон до 1279 МГц по ядру против 1127 МГц у эталонной версии GeForce GTX 960, в режиме Boost – 1342 МГц (при напряжении 1.212 В) против 1178 МГц. Частота памяти была повышена до 1800 МГц.
В режиме нагрузки технология GPU Boost 2.0 обеспечивает видеокарте возможность показать характер. Частота графического ядра составляет в среднем 1438-1455 МГц.
Система охлаждения не ударила в грязь лицом, справившись со своей задачей: после нескольких прогонов теста температура GPU установилась на отметке 63°C при скорости вращения крыльчаток 1350 об/мин. При этом вентиляторы создавали средний уровень шума.
Описание на сайте производителя – ссылка.

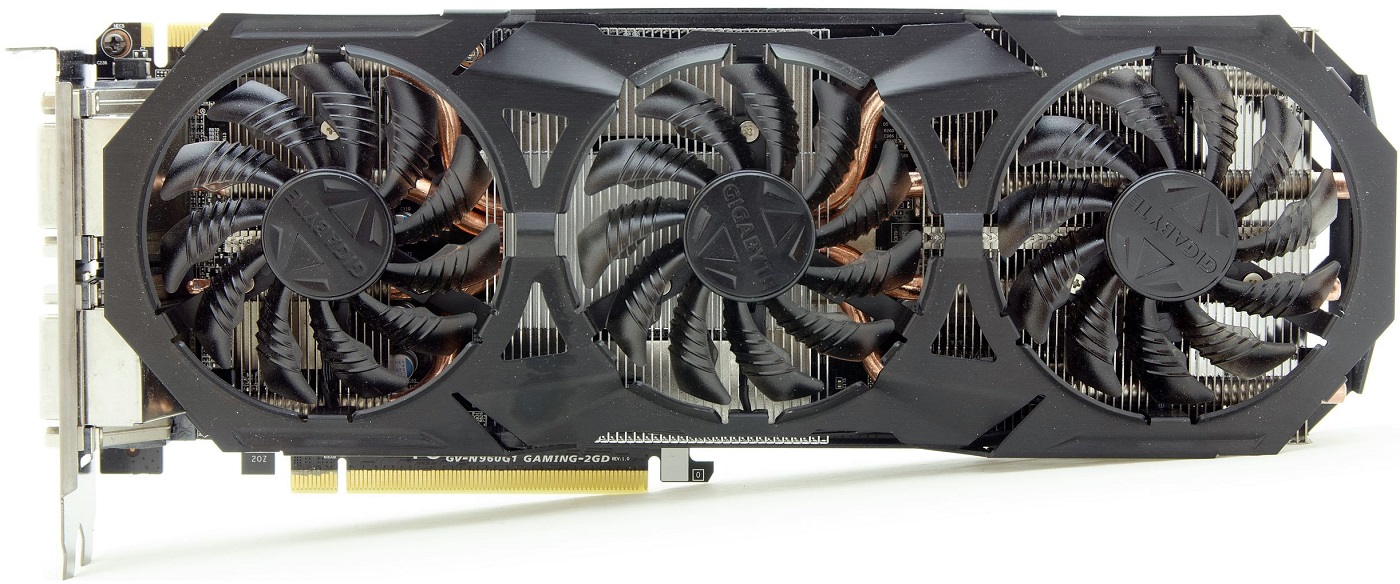

Более широкий ассортимент видеокарт GeForce GTX 960 на этот раз вышел у Gigabyte. Компания выпустила сразу три версии, которые можно классифицировать по размерам и внешнему признаку – это модели с одним, двумя и тремя вентиляторами. И начнем мы, пожалуй, с самой большой и заслуживающей внимания – Gigabyte GTX 960 G1 Gaming.
Из-за выступающего за край печатной платы кулера длина видеокарты составляет 295 мм, что вызывает удивление: да, могли бы и поскромнее что-то представить, хотя и для таких высказываний у компании нашелся аргумент.

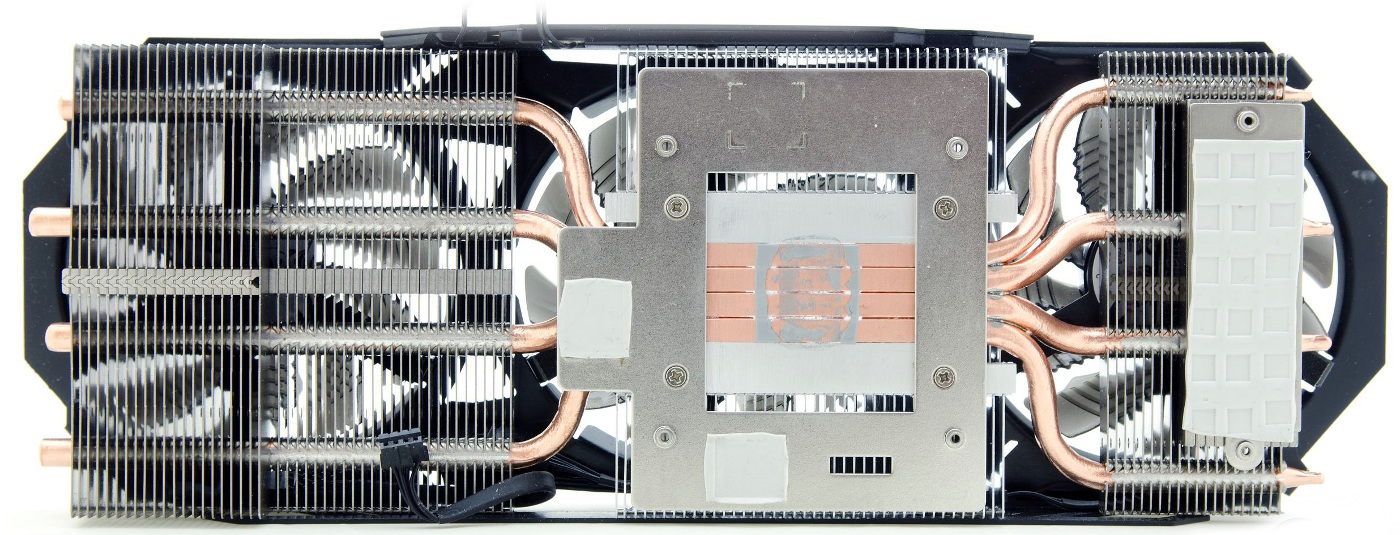

Оригинальная система охлаждения стала еще больше, чем прежде, и к этому стоит быть готовым, в остальном изменения в сравнении с предшественниками можно пересчитать по пальцам. В основании применена алюминиевая вставка с четырьмя шестимиллиметровыми тепловыми трубками диаметром 6 мм каждая. К ней прикреплена алюминиевая пластина, которая накрывает две микросхемы памяти: остальные распаяны с обратной стороны печатной платы.
Для размещения трех вентиляторов с диаметром крыльчатки 77 мм инженерам пришлось расширить рабочее пространство, за что пришлось расплачиваться габаритами. В качестве вертушек используются модели фирмы Power Logic с маркировкой PLD08010S12H, номинальным напряжением 12 В и силой тока 0.25 А.
За отвод тепла от силовых элементов отвечает третья секция радиатора, контакт с которой осуществляется через серую термопрокладку.

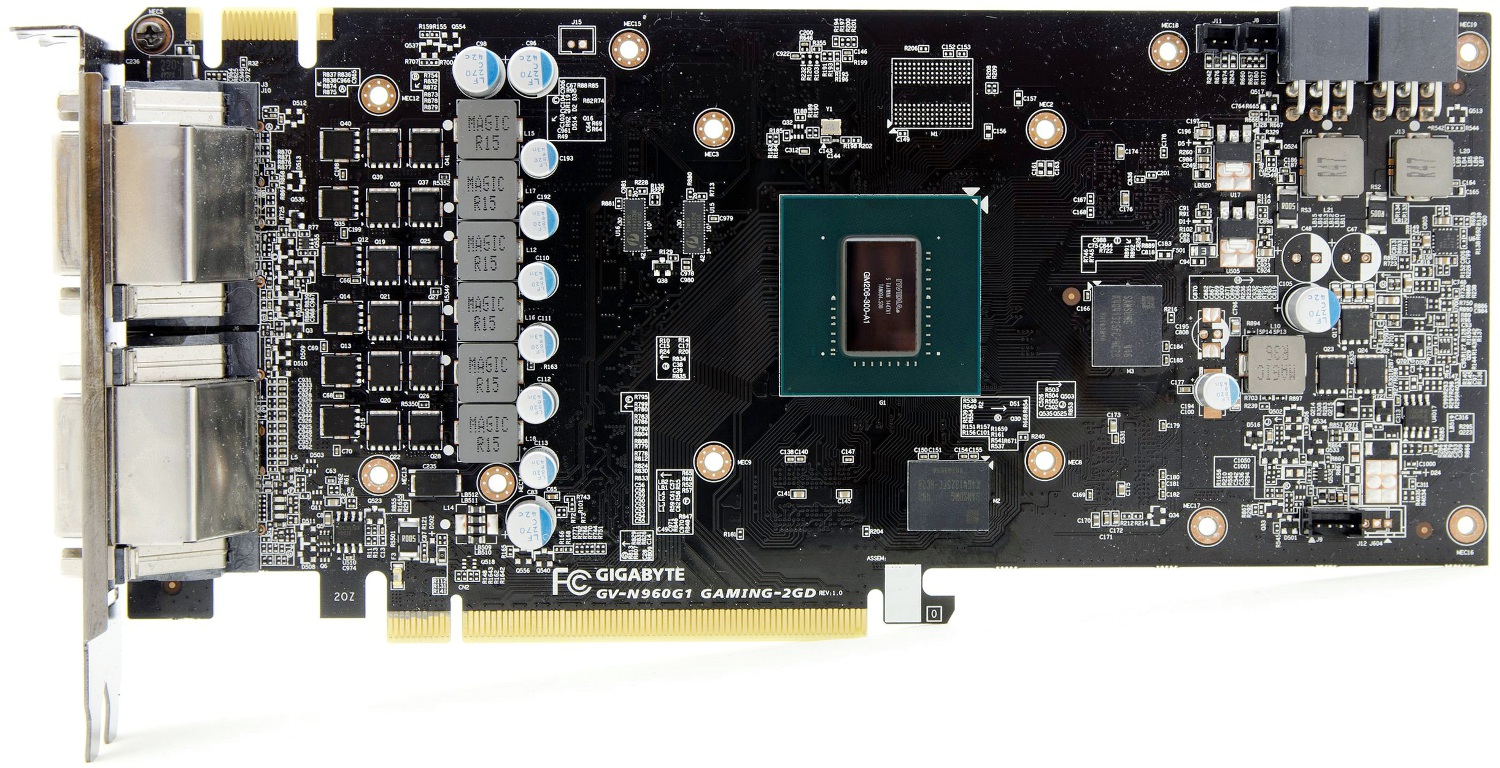

Для своего детища разработчики использовали оригинальную печатную плату с применением элементной базы, соответствующей концепции Ultra Durable VGA: японские твердотельные конденсаторы, дроссели с ферритовым сердечником и полевые транзисторы с низким сопротивлением открытого канала.
Для обеспечения высокой частоты работы видеокарты инженеры прибегли к установке шести фаз питания. В реальности система питания представляет собой три фазы, которые разведены параллельно через удвоители. Две фазы отводится для памяти. Все управляется единым для всех GeForce GTX 960 ШИМ-контроллером – NCP81174.
На видеокарте распаяны две микросхемы BIOS, и в случае, если первая по каким-то причинам не загрузится, активируется вторая. Процесс программный, никаких переключателей на плате не обнаружено.
Более всего огорчает тот факт, что разработчики оснастили видеокарту двумя шестиконтактными разъемами, с тем же успехом можно было наделить ее одним восьмиконтактным.
Модель Gigabyte GeForce GTX 960 G1 Gaming поставляется с высоким заводским разгоном. Так, базовая частота ядра была повышена с 1127 МГц до 1241 МГц (в режиме Boost – с 1178 МГц до 1304 МГц) при напряжении 1.212 В. В то же время частота видеопамяти осталась штатной – 1753 МГц.
Под нагрузкой видеокарта стабильно держит отметку 1405 МГц по ядру, не вызывая к работе ни малейших вопросов.
Несколько слов об эффективности системы охлаждения. При автоматическом регулировании оборотов вентиляторов в режиме максимальной нагрузки графическое ядро прогрелось до 65°C, а кулер, судя по показаниям мониторинга, работал на 40% от своей максимальной мощности – 900 об/мин. Уровень шума в данном режиме субъективно можно охарактеризовать как низкий, не выделяющийся на фоне системы.
С Gigabyte GeForce GTX 960 G1 Gaming детальнее можно познакомиться в материале «Обзор и тестирование видеокарты Gigabyte GeForce GTX 960 G1 Gaming».
Описание на сайте производителя – ссылка.
Для тех, у кого модель выше вызывает спорные ощущения, разработчики выпустили еще одну видеокарту из той же оперы – Gigabyte GTX 960 WindForce 2X. И если быть откровенным, то изменения коснулись главного недостатка G1 Gaming, а именно, размеров системы охлаждения. По этой причине габариты стали скромнее: длина уменьшилась с 295 мм до 257 мм, а вот ширина осталась без изменений.

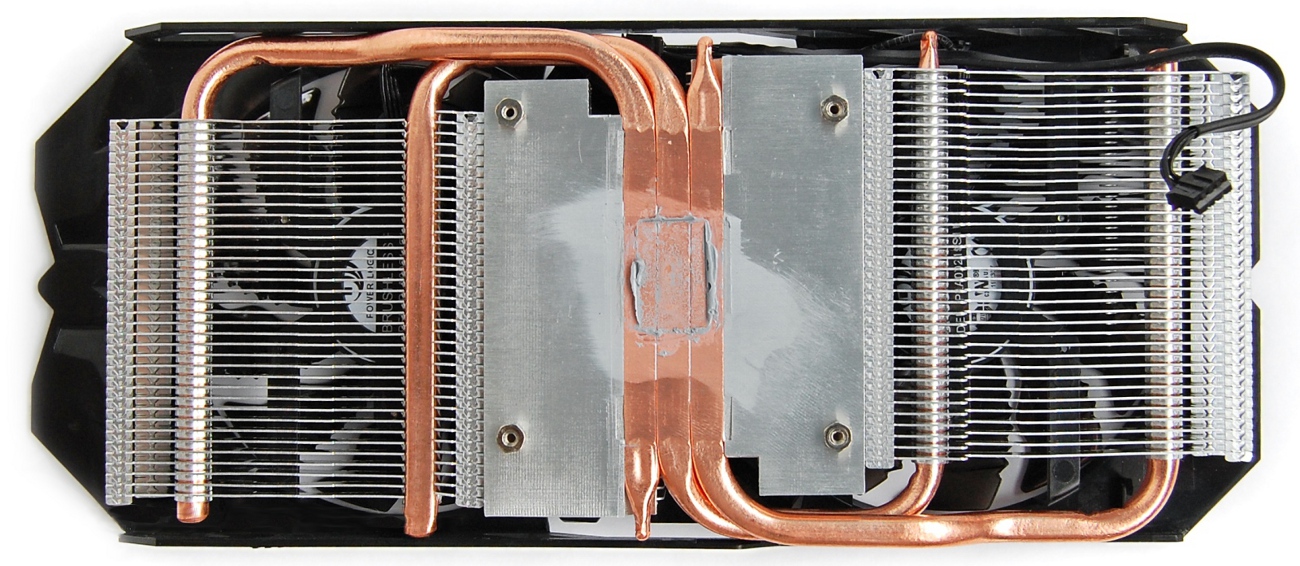

Двумя крупными 90 мм вентиляторами производства Power Logic заменили три вертушки поменьше. Сам односекционный радиатор набран из 36 алюминиевых никелированных пластин, пронизанных тремя тепловыми трубками диаметром 6 мм каждая. В основании нет никакой теплораспределительной пластины, используется технология прямого контакта.
Отдельный низкопрофильный радиатор отвечает за охлаждение силовых элементов.

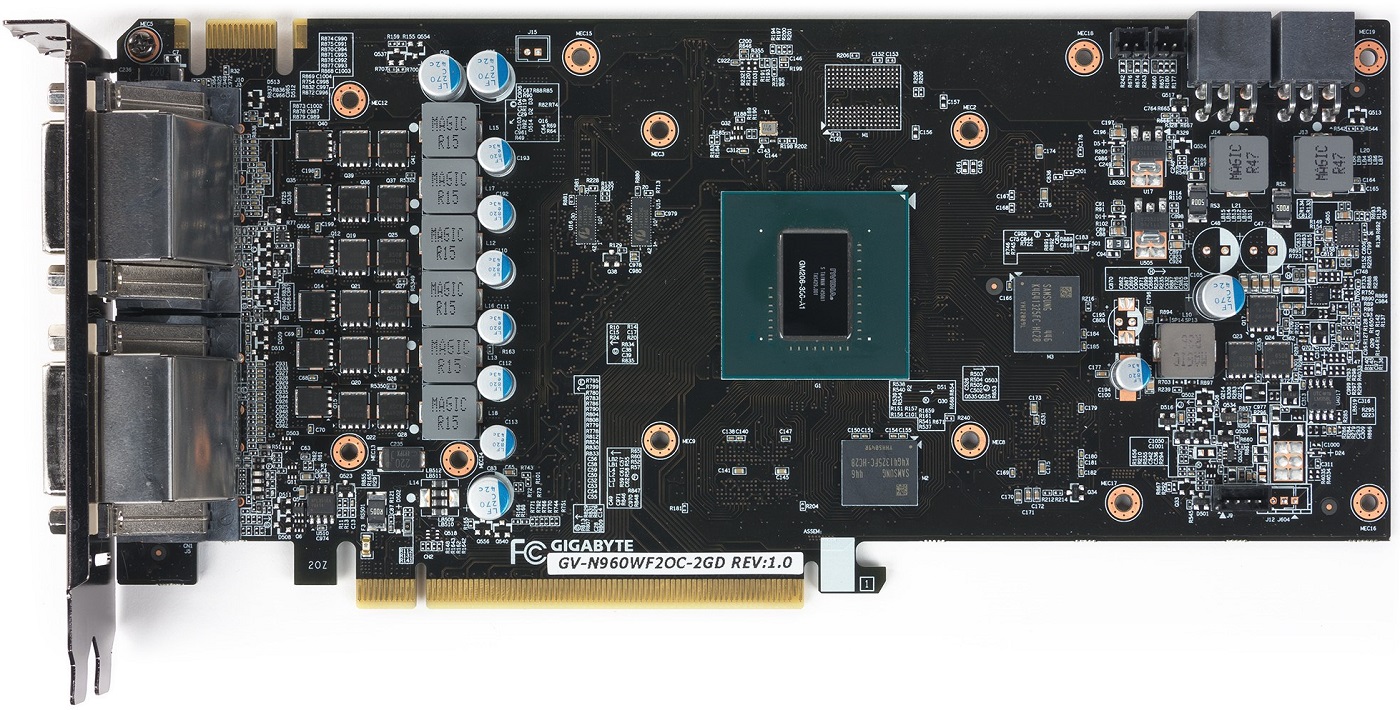

Большим достоинством модели является печатная плата, аналогичная Gigabyte GeForce GTX 960 G1 Gaming, лишь наклейка у коннектора PCI-E поменялась. Мы получаем все плюсы и минусы старшей версии, включая две микросхемы BIOS и два 6pin разъема дополнительного питания.
Несмотря на отличные показатели, Gigabyte GTX 960 WindForce 2X наделена посредственным заводским разгоном: до 1216 МГц по ядру против 1127 МГц у эталонной GeForce GTX 960, в режиме Boost – 1279 МГц (при напряжении 1.193 В) против 1178 МГц. Частота памяти осталась без изменений – 1753 МГц.
В режиме нагрузки технология GPU Boost 2.0 доводит частоту графического ядра до 1380 МГц, что на фоне остальных участников выглядит средним показателем.
Штатная система охлаждения не давала GPU разогреться выше 67°C, вентиляторы раскрутились до 34% от своей максимальной мощности, создавая низкий уровень шума и не мешая своему владельцу.
Материал, посвященный этой модели, доступен по ссылке «Обзор и тестирование видеокарт Gigabyte GeForce GTX 960 G1 Gaming и Gigabyte GeForce GTX 960 WindForce 2X».
Описание на сайте производителя – ссылка.
Последним представителем Gigabyte является укороченный вариант GeForce GTX 960. После предыдущих решений компании можно даже удивиться скромным габаритам видеокарты. Замеры в лаборатории показали, что длина составляет ровно 170 мм, ширина – 109 мм.
Это делает ее идеальным выбором для сборки HTPC высокого уровня, который предназначен не только для воспроизведения мультимедийного контента и комфортного серфинга на большом экране ТВ, но и для комфортного погружения в игровой процесс современных игр.
«Малыш» Gigabyte GeForce GTX 960 Mini обладает «детским» аппетитом. Несмотря на то, что разработчики не разглашают TDP видеокарты, она оснащена всего одним шестиконтактным разъемом. С учетом того, что многие системы снабжаются слабыми блоками питания, данная модель неплохо подойдет в роли будущей замены.
Под пластмассовым кожухом прячется очередной пример применения технологии прямого контакта: две тепловые трубки диаметром 8 мм каждая идеально подошли, чтобы накрыть графический процессор GM206 полностью.
За активное охлаждение отвечает один вентилятор с диаметром лопастей 88 мм, который представлен фирмой Power Logic (и устанавливающийся еще и на Gigabyte GTX 960 WindForce 2X). Вызывает интерес новая форма лопастей вертушки, за счет которой она стала тише и производительнее. Маркировка модели – PLA09215S12H, характеристики – 12 В и 0.55 А.
Заслуживает упоминания и совсем крохотный низкопрофильный радиатор на полевых транзисторах подсистемы питания, который контактирует с ними через термопрокладку.
Gigabyte GeForce GTX 960 Mini базируется на оригинальной печатной плате длиной 170 мм со стандартным принципом компоновки элементов. Применяемая элементная база соответствует концепции Ultra Durable VGA: она набрана исключительно из качественных комплектующих – японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.
Подсистема питания реализована по схеме 4+1: четыре фазы отводятся для GPU, одна – для памяти. Такой реализации остались верны многие производители. Конечно, встречаются исключения, но не в данном случае. За управление отвечает классический ШИМ-контроллер NCP81174.
Несмотря на габариты, модель компании Gigabyte тоже обладает заводским разгоном, пусть скромным, но все же: частота ядра повышена до 1165 МГц (Boost – 1228 МГц), память не тронута – 1753 МГц. Все функционирует на немного пониженном до 1.193 В напряжении.
В режиме 3D видеокарта повышает тактовую частоту ядра вплоть до 1316 МГц. В таком состоянии температура GPU доходит до 68°C, а вентилятор раскручивается до 1300 об/мин. Кстати, система охлаждения работает тихо.
Потенциальным владельцам мощных HTPC предлагается не проходить мимо и ознакомиться со статьей «Обзор и тестирование видеокарт EVGA GeForce GTX 960 SuperSC ACX 2.0+ и Gigabyte GeForce GTX 960 Mini».
Описание на сайте производителя – ссылка.
На очереди графические ускорители фирмы Inno3D (InnoVision). И начнем с младшей модели в иерархии компании. Внешний вид Inno3D GeForce GTX 960 HerculeZ X1 незамысловат. Она получила малые размеры и полностью скопирована с Inno3D GTX 650 Ti HerculeZ Х1, за тем лишь исключением, что все элементы окрашены в черный цвет.
Собственная конструкция СО позволила уменьшить длину платы с 241 мм до 172 мм, что предоставляет возможность использовать ее в корпусах формата mITX.
Система охлаждения HerculeZ пережила достаточно много моделей графических ускорителей. В ее послужном списке присутствует не один десяток модификаций; дошла очередь и до продукта с литерой X1.
С графическим процессором контактирует широкое никелированное основание, технология прямого контакта отсутствует. В качестве основного охладителя представлен двухсекционный радиатор, набранный из 72 никелированных алюминиевых пластин, пронизанных двумя 6 мм тепловыми трубками U-образной формы.
Вертушка представлена компанией ColorFul, ее маркировка CF-12915S. Характеристики 12 В и 0.35 А. Не остались без внимания и микросхемы подсистемы питания. За их охлаждение отвечает небольшой радиатор с низким оребрением, но и это хоть что-то.
Несмотря на логотип и надпись Nvidia на печатной плате, мне так и не удалось найти предшественника данной модели, хотя теоретически он должен быть.
Разработчики «не поскупились» и распаяли всего четыре фазы вместо шести, теперь общая формула выглядит как «3+1» (для графического процессора и памяти соответственно), так что о рекордах разгона и более равномерной нагрузке можно только мечтать.
С другой стороны, видеокарта Inno3D GeForce GTX 960 HerculeZ X1 позиционируется как бюджетное решение, так что удивляться не приходится. Всем управляет ШИМ-контроллер NCP81174.
За дополнительное питание отвечает один шестиконтактный разъем, а больше здесь и не надо
Модель поставляется без заводского разгона. Тактовые частоты ядра и памяти Inno3D GeForce GTX 960 HerculeZ X1 соответствуют эталонной модификации: ядро функционирует при 1127 МГц (Boost – 1178 МГЦ), память – при 1753 МГц. Напряжение штатное – 1.206 В.
На мой взгляд, посмотрев еще раз на фотографию печатной платы, можно решить, что компания Nvidia все же выпустила эталонную PCB GeForce GTX 960 для своих партнеров, чем и воспользовались инженеры Inno3D для своей младшей версии.
В самом начале теста частота ядра достигает своего высшего значения 1253 МГц при напряжении 1.206 В, но после достижения отметки 64°C оба параметра снижаются на один шаг.
Один-единственный вентилятор работает при 53% от своей максимальной мощности (~1600 об/мин), не давая графическому процессору прогреться выше 71°C. Уровень шума ниже среднего.
С видеокартой Inno3D GeForce GTX 960 HerculeZ X1 вы можете более детально познакомиться в материале «Обзор и тестирование видеокарт Inno3D GeForce GTX 960 HerculeZ X1 и Inno3D iChill GeForce GTX 960 Ultra».
Описание на сайте производителя – ссылка.
Внешний облик и дизайн модели Inno3D iChill GeForce GTX 960 Ultra впечатляют. Видимо, разработчики не забыли видеокарту Inno3D iChill GTX 760 HerculeZ 3000 и решили повторить удачный эксперимент еще раз.
С другой стороны, такой внешний вид следует признать изюминкой модели. Он подчеркивается не только тремя 90 мм вентиляторами, но и обновленными металлическими вставками серого цвета и красными пластиковыми по краям. Жаль, подсветки здесь нет.
Обратная сторона полностью закрыта пластиной, играющей роль ребра жесткости и удлиненной в головной части, чтобы скрыть торчащую секцию радиатора системы охлаждения.
Охладитель состоит из двухсекционного радиатора, пронизанного четырьмя тепловыми трубками диаметром 6 мм каждая разной формы, которые исходят из никелированного медного основания. Набран он из 72 и 50 алюминиевых никелированных пластин, здесь не сразу разглядишь пятую тепловую трубку диаметром 6 мм, которая соединяет центр конструкции. Интересное инженерное решение.
Вентиляторы представлены моделями ColorFul с маркировкой CF-12915S, с оговоркой, что корпуса у них немного отличаются. Характеристики моделей аналогичны: 12 В и 0.35 А.
Для отвода тепла от микросхем подсистемы питания используется черный радиатор с резиновой термопрокладкой.
Видеокарта Inno3D iChill GeForce GTX 960 Ultra построена на оригинальной печатной плате черного цвета с золотым символом и надписью iChiLL. Скорее всего, инженеры разработали данную PCB с нуля с привычным расположением ключевых компонентов и применением качественной элементной базы с твердотельными конденсаторами и дросселей с ферритовым сердечником.
Подсистема питания звезд с неба не хватает, но реализована грамотно. Общая формула выглядит как «4+1» (для GPU и микросхем памяти соответственно). За управление питанием отвечает привычный и использующийся на многих моделях ШИМ-контроллер NCP81174.
Стоит отметить и два шестиконтактных разъема дополнительного питания.
Видеокарта Inno3D iChill GeForce GTX 960 Ultra на сегодняшний день обладает самым высоким заводским разгоном среди прочих GeForce GTX 960.
Судите сами: частота ядра повышена с номинальных 1127 МГц до 1329 МГц (в режиме Boost с 1178 МГц до 1393 МГц), видеопамять работает при 1800 МГц. В процентном соотношении это 18% и 3% к эталонным значениям.
В режиме GPU Boost достигается частота ядра 1405 МГц – это высокое значение, но в сети есть результаты и покруче: по-видимому, дело в прошитой на данном экземпляре версии BIOS. Вентиляторы раскручиваются до 1200 об/мин. При таком положении вещей и массивном радиаторе температура графического процессора составляет всего 50°C, что является лучшим результатом на сегодняшний день. Про уровень шума можно сказать лишь то, что он низкий и не доставляет никакого дискомфорта.
Обо всех нюансах и деталях сразу же и не расскажешь, предлагаем вам ознакомиться с материалом «Обзор и тестирование видеокарт Inno3D GeForce GTX 960 HerculeZ X1 и Inno3D iChill GeForce GTX 960 Ultra».
Описание на сайте производителя – ссылка.
А мы продолжаем наше знакомство с серией видеокарт GeForce GTX 960 на примере модели компании Micro-Star International Co., Ltd. Первое, что бросается в глаза – внешний вид. Она выполнена в уже стандартном для MSI Gaming дизайне: большой кулер с двумя 100 мм вентиляторами, логотипы компании и линейки, а также черный кожух с красными элементами.
Длина видеокарты составляет 267 мм от задней панели до края кожуха, рекомендовать ее для mATX систем не стоит. Сбоку из-под кулера выглядывают тепловые трубки, что увеличивает ширину новинки до 125 мм – больше нет ни у кого. Вдоль боковой грани платы тянется ребро жесткости.
Для описания СО воспользуюсь словами своего коллеги, Дмитрия Владимировича: «Что будет, если взять систему охлаждения, рассчитанную на 200 Вт, и оснастить ею видеокарту с энергопотреблением 120 Вт? Правильно, получится бесшумная и холодная модель. Так и поступила компания MSI. Большой радиатор и пара 95 мм вентиляторов легко отводят тепло от графического процессора. В простое и при частичных нагрузках вентиляторы полностью останавливаются».
Строение основного радиатора бесхитростное: три тепловых трубки (одна 8 мм, остальные 6 мм) проходят сквозь ребра. Расстояние между ними относительно небольшое. Сборка аккуратная с явными признаками пайки в местах контакта трубок с ребрами. В основании присутствует пластина умеренной толщины.
Дополнительно печатная плата усилена специальной металлической вставкой, соединяющей заднюю панель с одной из сторон видеокарты. А система питания, благо она весьма компактная и маломощная, охлаждается невысоким радиатором. Чтобы хоть как-то скомпенсировать его небольшую высоту, разработчики максимально использовали доступное пространство, поэтому он занимает всю ширину печатной платы.
Инженеры компании разработали оригинальную печатную плату с собственным дизайном, качественной схемой питания и с применением качественных долговечных компонентов Military Class IV американского военного стандарта MIL-STD-810G.
Очевидно, в MSI решили немного помочь пользователю с разгоном и вместо стандартного 6pin разъема питания установили 8pin. Ну а питание видеокарты выполнено по схеме 4+1 (GPU/memory).
Все управление осуществляется контроллером NCP81174, который лишен умной шины, и управлять питанием придется через драйвер видеокарты.
Несмотря на многие достоинства, разработчики не стали экспериментировать с высоким заводским разгоном, повысив частоту работы графического процессора до 1216 МГц (в режиме Boost до 1279 МГц) против 1127 МГц эталонных (в режиме Boost до 1178 МГц). Частоту памяти оставили без изменений – 1753 МГц.
В режиме нагрузки благодаря технологии GPU Boost 2.0 частота видеоядра повышается вплоть до отметки 1366 МГц. Вентиляторы стартуют плавно, без резкого увеличения напряжения, и соответственно момент раскрутки практически не ощущается. В тестах обороты вышли на отметку 800 об/мин, и услышать их субъективно невозможно.
Со статьей о MSI GeForce GTX 960 Gaming 2G можно ознакомиться в материале «Обзор и тестирование Nvidia GeForce GTX 960 на примере модели MSI GeForce GTX 960 Gaming 2G».
Описание на сайте производителя – ссылка.
На фоне своих оппонентов Palit GeForce GTX 960 Super JetStream выделяется благодаря достаточно оригинальному кожуху системы охлаждения, который унаследован от прошлой модели в виде Palit GeForce GTX 760 JetStream.
Внешний дизайн стал куда симпатичнее и создает иллюзию массивной видеокарты, но это не так. Ее длина составляет всего 245 мм, а перекрывает она лишь два слота расширения.
Для Palit GeForce GTX 960 Super JetStream выбрана следующая схема охлаждения: радиатор состоит из 35 алюминиевых пластин, трех U-образных тепловых трубок диаметром 6 мм каждая, двух вентиляторов с белой подсветкой и усиливающей пластины с торца видеокарты.
В качестве активной части в Palit GeForce GTX 760 JetStream используются вентиляторы фирмы Apistek GA92S2H диаметром 88 мм каждый с лопастями изогнутой формы из прозрачного пластика. Характеристика моделей – напряжение 12 В, потребляемый ток 0.35 А.
Система питания охлаждается небольшим радиатором. Его габариты и высота достаточно малы, что в свою очередь скажется на нагреве области питания.
В печатной плате продукта Palit нет ничего необычного. Аналогичный дизайн использован инженерами компании и на еще одном графическом адаптере – Gainward GTX 960 Phantom GLH. К тому же для младшей видеокарты разработчики не стали прибегать к использованию DrMOS микросхем, а жаль, КПД такой схемы был бы выше.
Силовая часть оборудована четырехфазным (3+1, GPU/Memory) стабилизатором питания, который управляется ШИМ-контроллером NCP81174 производства ON Semiconductor.
Как и следовало ожидать, в качестве разъема дополнительного питания используется один 6pin.
Видеокарта Palit GeForce GTX 960 Super JetStream поставляется с заводским разгоном. Тактовая частота ядра была увеличена с 1127 МГц до 1279 МГц (в режиме Boost до 1342). Видеопамять работает на повышенной до 1800 МГц частоте.
Переходим к нагрузке. Вторая версия Boost работает более агрессивно, обеспечивая работу видеоядра на частоте 1433 МГц. В таком состоянии графический процессор прогревается до 66°C. Вентиляторы раскрутились до 28% от своей полной мощности, что равняется 700 о/мин. Издаваемый уровень шума очень низкий.
Обзор данной видеокарты доступен по следующей ссылке «Обзор и тестирование видеокарты Palit GeForce GTX 960 Super JetStream».
Описание на сайте производителя – ссылка.
Замыкает нынешний перечень модель Zotac GTX 960 AMP! Edition, которая является редким гостем на нашем рынке, но все же иногда встречается.
Видеокарта оснащена оригинальной системой охлаждения с двумя 90 мм вентиляторами, которые накрывают почти всю площадь модели, и рельефным пластиковым кожухом. Разработчики на этот раз не стали выбирать такие яркие цвета, как желтый и оранжевый, отдав предпочтение черному. Длина этой версии составляет скромные 205 мм.
Всю противоположную часть печатной платы закрывает металлическая пластина с интересными прорезями.
Zotac GeForce GTX 960 AMP! Edition оснащена новой системой охлаждения, которая носит название Dual Fan IceStorm. Отдаленно она напоминает модели Inno3D X1 и X2. В «подошву» входит достаточно широкое основание, которое контактирует с двумя микросхемами памяти и пустой площадкой. Непосредственно с графическим процессором соприкасается медная пластина, которая спаянна с двумя тепловыми трубками 6 мм каждая, пронизывая множество алюминиевых ребер.
Вертушки представлены фирмой Apistek, диаметр их крыльчатки – 87 мм. Это модель GA92S2M, характеристики – напряжение 12 В, потребляемый ток 0.28 А.
Небольшой, но ребристый радиатор отвечает за отвод тепла от силовой части. Что интересно, он повторяет форму основного охладителя и получил поперечное расположение пластин.
Печатная плата мало чем отличается от остальных коротких вариантов. Стоит лишь выделить небольшие отличия в распайке навесных элементов и только.
Инженеры посчитали, что четырехфазного преобразователя Zotac GeForce GTX 960 AMP! Edition будет более чем достаточно, поэтому общая схема выглядит как 3+1 (GPU, память). И старый добрый ШИМ-контроллер NCP81174 производства ON Semiconductor все еще с нами.
Дополнительное питание реализовано с помощью одного шестиконтактного разъема (хотя на некоторых слайдах значится 8pin, на плате для него нет даже лишних двух контактов).
Несмотря на такие ограничения, модель оснащена хорошим заводским разгоном. Повышение базовых частот составляет до 1266 МГц по ядру против 1127 МГц у эталонной GeForce GTX 960; в режиме Boost – 1329 МГц (при 1.212 В) против 1178 МГц при том же напряжении. Частота памяти – 1753 МГц.
В нагрузке все не так радужно: здесь GPU Boost версии 2.0 работает менее агрессивно.
Тактовая частота ядра составила в режиме Boost 1387 МГц, прогрев графический процессор до 76°C, а вентиляторы раскрутились до отметки в 1300 об/мин, что составляет 45% от максимальных. Шум можно охарактеризовать как низкий и комфортный для продолжительной работы.
Для общей наглядности все характеристики рассмотренных моделей были сведены в единую таблицу.
Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080). Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 50 см. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 27 градусов по Цельсию.
Температуры в режиме простоя и под нагрузкой, °C.
Скорость вращения крыльчаток вентиляторов, об/мин.
Издаваемый уровень шума, дБА.
Что касается производительности графических ускорителей GeForce GTX 960 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
Еще при анонсе новинки Nvidia средне-бюджетного сегмента пользователи скептически отнеслись к ее возможностям из-за малого объема видеопамяти и ширины шины 128 бит. И если первое достаточно актуально, поскольку современные игры предъявляют возросшие требования к объему видеопамяти, то второе отчасти нивелируется примененными в видеокарте технологиями. Но многие так и остались на решениях прошлого поколения, в то время как другие предпочли дождаться снижения цен.
Тем не менее, представители модельного ряда GeForce GTX 960 заслуживают внимания. И не в последнюю очередь благодаря хорошему соотношению производительности и уровня энергопотребления. В итоге ситуация при выборе новой видеокарты Nvidia среднего класса вырисовывается неоднозначная. С одной стороны, если вы планировали покупку GeForce GTX 760, можно смело менять приоритет в пользу GeForce GTX 960, ведь за нее говорят не только новые технологии, но и поддержка драйверами. С другой – более высокий ценник заставляет задуматься о целесообразности такого подхода, особенно если обратить взор на более старшие модели прошлой линейки.
Но не будем запутывать дело и еще раз пробежимся по достоинствам и недостаткам рассмотренных моделей, перечислив их в алфавитном порядке.
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Плюсы:
Минусы:
Внимания заслуживают все модели, ведь у каждой из них свое позиционирование и свой ценник, но в первую очередь стоит отметить золотую середину. В эту категорию входят EVGA GeForce GTX 960 SuperSC ACX 2.0+, Gigabyte GeForce GTX 960 WindForce 2X и MSI GeForce GTX 960 Gaming 2G, показавшие лучшее соотношение производительности, эффективности системы охлаждения и уровня шума.
По пятам за ними следуют ASUS GeForce GTX 960 Strix с немного шумной под нагрузкой СО (надеемся, это скоро поправят), Gigabyte GeForce GTX 960 Mini с посредственным охлаждением подсистемы питания, Gigabyte GeForce GTX 960 G1 Gaming, отметившаяся своими габаритами, и ее собрат по размерам Inno3D iChill GeForce GTX 960 Ultra, а также Palit GeForce GTX 960 Super JetStream.
Ну а в число отстающих попали Gainward GeForce GTX 960 Phantom GLH, Inno3D GeForce GTX 960 HerculeZ X1 и Zotac GeForce GTX 960 AMP! Edition, которые ничего не могут противопоставить остальным участникам, за исключением разве что цены.
