Материал, который вы сейчас читаете, посвящен новому набору системной логики AMD, материнские платы на котором крайне редко оказываются в прицеле внимания обозревателей – AMD A68. Впрочем, оно неудивительно, учитывая его бюджетную направленность. Сей продукт AMD довольно нов: первые упоминания о нем были обнаружены в документации компании в августе прошлого года, а модели на его основе в розницу стали попадать и вовсе в конце ноября.
Но новизна новизной, а принципиально нового (каламбур, да) ничего не предлагается, фактически перед нами очередная вариация уже существующего дизайна кристалла с кодовым именем «Bolton», что очевидно при прямом сравнении (дополнительно в таблицу внесен флагманский набор системной логики AMD под процессоры в исполнении Socket AM3+).
| A88X | A68H | A78X | A85X | A75 | A55 | SB950 | |
| Кодовое имя | Bolton-D4 | Bolton-D2H | Bolton-D3 | Hudson-D4 | Hudson-D3 | Hudson-D2 | RD990 |
| Техпроцесс, нм | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
| Теплопакет, ватт | 7.8 | 7.8 | 7.6 | 7.8 | 7.8 | 7.6 | 6.0 |
| Шина связи с процессором |
Unified Media Interface 2.0 (UMI 2.0) 2 Гбайт/с | Unified Media Interface 2.0 (UMI 2.0) 2 Гбайт/с | Unified Media Interface 2.0 (UMI 2.0) 2 Гбайт/с | Unified Media Interface 2.0 (UMI 2.0) 2 Гбайт/с | Unified Media Interface 2.0 (UMI 2.0) 2 Гбайт/с | Unified Media Interface 2.0 (UMI 2.0) 2 Гбайт/с | Alink Express III (2 Гбайт/с) |
| Поддержка графических тандемов |
AMD CrossFireX AMD Dual Graphics |
AMD CrossFireX AMD Dual Graphics |
AMD CrossFireX AMD Dual Graphics |
AMD CrossFireX AMD Dual Graphics |
AMD CrossFireX AMD Dual Graphics |
AMD CrossFireX AMD Dual Graphics |
AMD CrossFireX Nvidia SLI |
| Дисковая подсистема |
8 портов SerialATA III 6 Гбит/c Поддержка RAID 0, 1, 5, 0+1 и JBOD, AHCI 1.3, NCQ, eSATA и разветвителей портов (в том числе с FIS-based) |
4 порта SerialATA III 6 Гбит/c Поддержка RAID 0, 1, 0+1 и JBOD, AHCI 1.3, NCQ, eSATA и разветвителей портов (в том числе с FIS-based) |
6 портов SerialATA III 6 Гбит/c Поддержка RAID 0, 1, 0+1 и JBOD, AHCI 1.3, NCQ, eSATA и разветвителей портов (в том числе с FIS-based) |
8 портов SerialATA III 6 Гбит/c Поддержка RAID 0, 1, 5, 0+1 и JBOD, AHCI 1.2, NCQ, eSATA и разветвителей портов (в том числе с FIS-based) |
6 портов SerialATA III 6 Гбит/c Поддержка RAID 0, 1, 0+1 и JBOD, AHCI 1.2, NCQ, eSATA и разветвителей портов (в том числе с FIS-based) |
6 портов SerialATA II 3 Гбит/c Поддержка RAID 0, 1, 0+1 и JBOD, AHCI 1.1, NCQ, eSATA |
6 портов SerialATA III 6 Гбит/c Поддержка RAID 0, 1, 5, 0+1 и JBOD, AHCI 1.1, NCQ, eSATA и разветвителей портов |
| Встроенный контроллер карт памяти |
Secure Digital 2.0 (SDHC) до 32 Гбайт включительно | Secure Digital 2.0 (SDHC) до 32 Гбайт включительно | Secure Digital 2.0 (SDHC) до 32 Гбайт включительно | Secure Digital 2.0 (SDHC) до 32 Гбайт включительно | Secure Digital 2.0 (SDHC) до 32 Гбайт включительно | Отсутствует | Отсутствует |
| Поддержка USB 1.1 | 2 порта (один хост-контроллер UHCI) |
2 порта (один хост-контроллер UHCI) |
2 порта (один хост-контроллер UHCI) |
2 порта (один хост-контроллер UHCI) |
2 порта (один хост-контроллер UHCI) |
2 порта (один хост-контроллер UHCI) |
2 порта (один хост-контроллер UHCI) |
| Поддержка USB 2.0/1.1 | 10 портов (три раздельных хост-контроллера EHCI) |
10 портов (три раздельных хост-контроллера EHCI) |
10 портов (три раздельных хост-контроллера EHCI) |
10 портов (три раздельных хост-контроллера EHCI) |
10 портов (три раздельных хост-контроллера EHCI) |
14 портов (три раздельных хост-контроллера EHCI) |
14 портов (три раздельных хост-контроллера EHCI) |
| Поддержка USB 3.0/2.0 | 4 порта USB 3.0 (один хост-контроллер xHCI 1.0) |
2 порта USB 3.0 (один хост-контроллер xHCI 1.0) |
4 порта USB 3.0 (один хост-контроллер xHCI 1.0) |
4 порта USB 3.0 (один хост-контроллер xHCI 0.96) |
4 порта USB 3.0 (один хост-контроллер xHCI 0.96) |
Отсутствует | Отсутствует |
| PCI-E для связи с периферийными устройствами/ контроллерами | 4 линии PCI-E 2.0 + 4 линии PCI-E 2.0 силами процессора |
4 линии PCI-E 2.0 + 4 линии PCI-E 2.0 силами процессора |
4 линии PCI-E 2.0 + 4 линии PCI-E 2.0 силами процессора |
4 линии PCI-E 2.0 + 4 линии PCI-E 2.0 силами процессора |
4 линии PCI-E 2.0 + 4 линии PCI-E 2.0 силами процессора |
4 линии PCI-E 2.0 + 4 линии PCI-E 2.0 силами процессора |
4 линии PCI-E 2.0 + 6 линий PCI-E 2.0 силами северного моста |
| PCI | 3 слота | 3 слота | 3 слота | 3 слота | 3 слота | 3 слота | 4 слота |
На данный момент актуальными из этой таблицы, не считая 990FX+SB950, являются первые три слева, а также A58, который согласно описанию самой AMD уже получил статус «EOL». Таким образом, A68H занимает то же положение, которое когда-то занимал еще A55 и пришедший ему на смену A58 – самое низкое в иерархии: в сравнении с A55 порты SATA «доросли» до третьей версии, но при этом их число сократилось с шести до четырех, появились два порта USB 3.0.
Напомним, что данный обзор входит в серию, посвященную бюджетным моделям материнских плат. Очередной материал будет одиннадцатым по счету, а со статьями, выпущенными ранее, вы можете ознакомиться, перейдя по ссылкам.
Благодаря нашему партнеру – компании Регард, перед вами обзор трех системных плат microATX, основанных на чипсете AMD A68H и предназначенных для процессоров в конструктиве Socket FM2 и Socket FM2+.
Для начала приведем таблицу технических спецификаций (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
| Параметр | ASRock FM2A68M-HD+ | ASUS A68HM-K | MSI A68HM-P33 |
| Средневзвешенная цена*, руб. | 3000 | 2600 | 2300 |
| Материнская плата |
|
|
|
| Обратная сторона |
|
|
|
| Упаковка |
|
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Процессоры | AMD A4, A6, A8, A10, Athlon II В исполнении Socket FM2 и Socket FM2+ |
AMD A4, A6, A8, A10, Athlon II В исполнении Socket FM2 и Socket FM2+ |
AMD A4, A6, A8, A10, Athlon II В исполнении Socket FM2 и Socket FM2+ |
| Набор системной логики | AMD A68H «Bolton-D2H» | AMD A68H «Bolton-D2H» | AMD A68H «Bolton-D2H» |
| Оперативная память | 2 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600/ 1866(OC)/ 2133(OC)/ 2400(OC) МГц |
2 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600/ 1866(OC)/ 2133(OC)/ 2400(OC) МГц |
2 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 16 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600/ 2133 МГц |
| Аудио | Realtek ALC662 (до 6 каналов) | Realtek ALC887-VD (до 8 каналов) | Realtek ALC887 (до 8 каналов) |
| Сеть | 1 x Realtek RTL8111GR (10/100/1000 Мбит/с) | 1 x Realtek RTL8111GR (10/100/1000 Мбит/с) | 1 x Realtek RTL8111G (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI Express x1 2.0 1 слот PCI |
1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI Express x1 2.0 1 слот PCI |
1 слот PCI Express x16 3.0**, физически как x16 3 слота PCI Express x1 2.0 |
| Поддержка графических тандемов | AMD Dual Graphics | AMD Dual Graphics | AMD Dual Graphics |
| Дисковая подсистема | AMD A68H: - 4 порта SATA 6 Гбит/c Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. |
AMD A68H: - 4 порта SATA 6 Гбит/c Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. |
AMD A68H: - 4 порта SATA 6 Гбит/c Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. |
| USB | AMD A68H: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 2 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы) ASMedia ASM1042A (1 разъем на плате для подключения двух портов) |
AMD A68H: - 6 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы) - 2 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы) |
AMD A68H: - 8 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы) - 2 порта USB 3.0/2.0/1.1 (2 порта на задней панели платы) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 4-pin ATX 12V 4 x SATA 6 Гбит/c 1 разъем для подключения вентиляторов системы охлаждения процессора (1 x 4-pin) 2 разъема для подключения дополнительных вентиляторов (1 x 4-pin, 2 x 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM 1 колодка LPT перемычка сброса настроек CMOS |
1 x 24-pin ATX 1 x 4-pin ATX 12V 4 x SATA 6 Гбит/c 1 разъем для подключения вентиляторов системы охлаждения процессора (1 x 4-pin) 1 разъем для подключения дополнительных вентиляторов (1 x 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка TPM 1 колодка LPT перемычка сброса настроек CMOS |
1 x 24-pin ATX 1 x 4-pin ATX 12V 4 x SATA 6 Гбит/c 1 разъем для подключения вентиляторов системы охлаждения процессора (1 x 4-pin) 2 разъема для подключения дополнительных вентиляторов (2 x 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка TPM 1 колодка LPT перемычка сброса настроек CMOS |
| Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры либо мыши 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудиоразъема |
2 разъема PS/2 для подключения мыши и клавиатуры 1 разъем DVI-D 1 разъем D-Sub 2 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудиоразъема |
1 универсальный разъем PS/2 для подключения клавиатуры либо мыши 1 разъем DVI-D 1 разъем D-Sub 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 3 аудиоразъема |
| Контроллер I/O | Nuvoton NCT6776D | ITE IT8603E | Fintek F71878AD |
| BIOS | Одна съемная микросхема флеш-памяти 64 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
Одна съемная микросхема флеш-памяти Winbond 25Q64FVAIQ 64 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
Одна несъемная микросхема Winbond 25Q64FVAIQ 64 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | (официально размеры не приводятся) | 226 x 180 | 174 x 244 |
| Форм-фактор | mATX | mATX | mATX |
Упаковка и комплектация участников практически идентичны.
В каждый комплект поставки входит:
На всех платах присутствует только по одному радиатору, который отвечает за отвод тепла с кристалла набора системной логики AMD A68H.
Алюминиевый сплав с декоративным покрытием, крепление с помощью пластиковых подпружиненных защелок. Термоинтерфейс – «терможвачка».

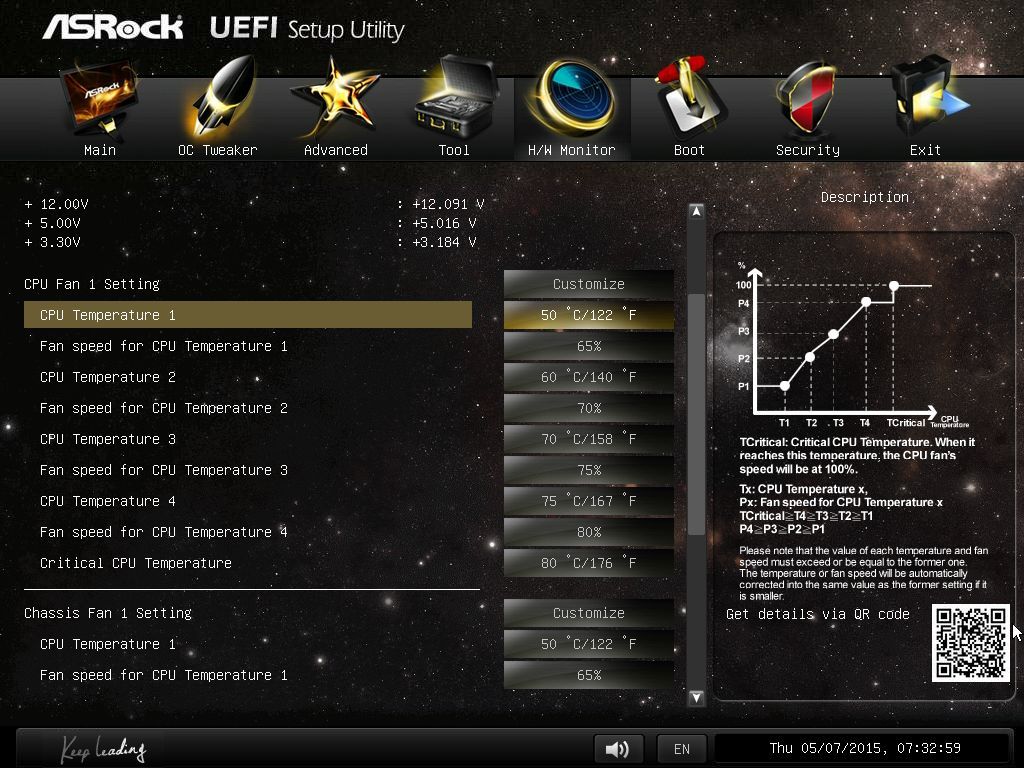

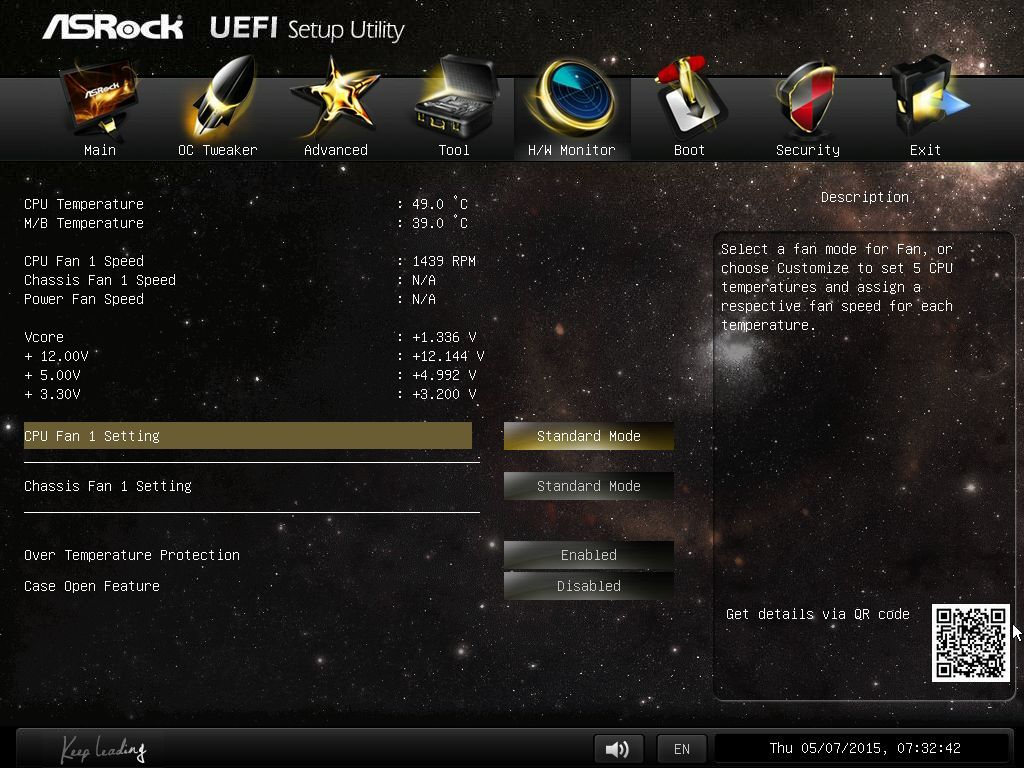

С подключением вентиляторов на платах все довольно скромно. К примеру, ASRock FM2A68M-HD+:
Три разъема, два четырехконтактных – для системы охлаждения процессора (CPU_FAN) и общий (CHA_FAN).
А также неуправляемый трехконтактный PWR_FAN.

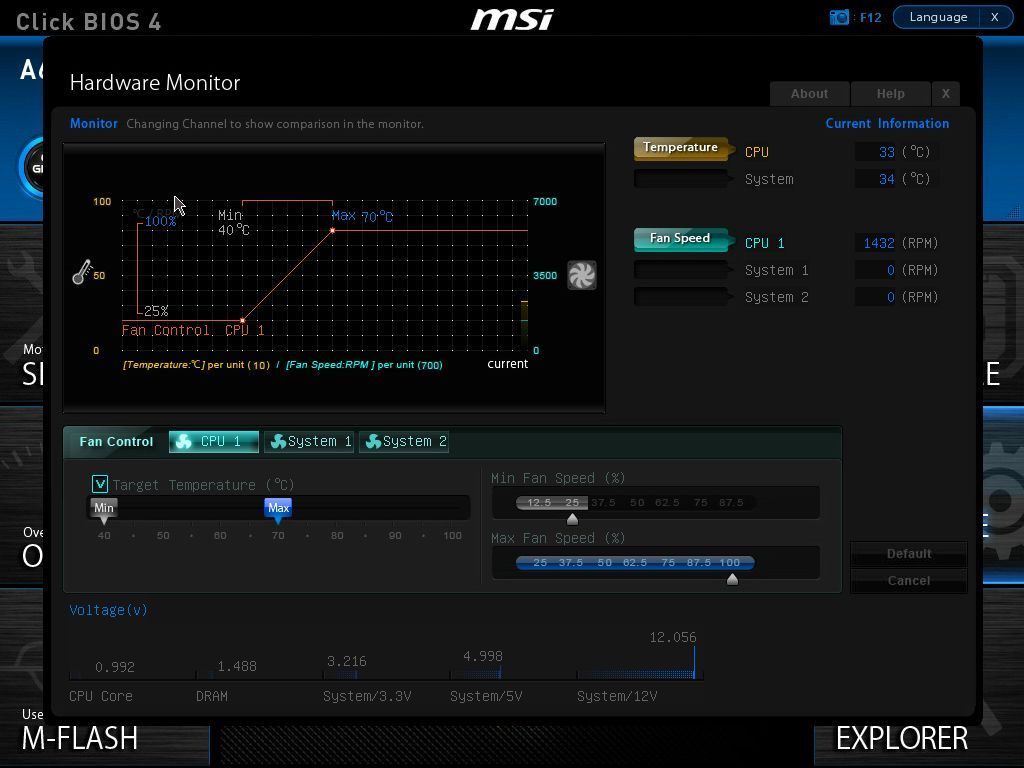

MSI A68HM-P33 тоже оснащена тремя разъемами для подключения вертушек.
Регулируются все три, но управляются только вентиляторы, оснащенные ШИМ-управлением.

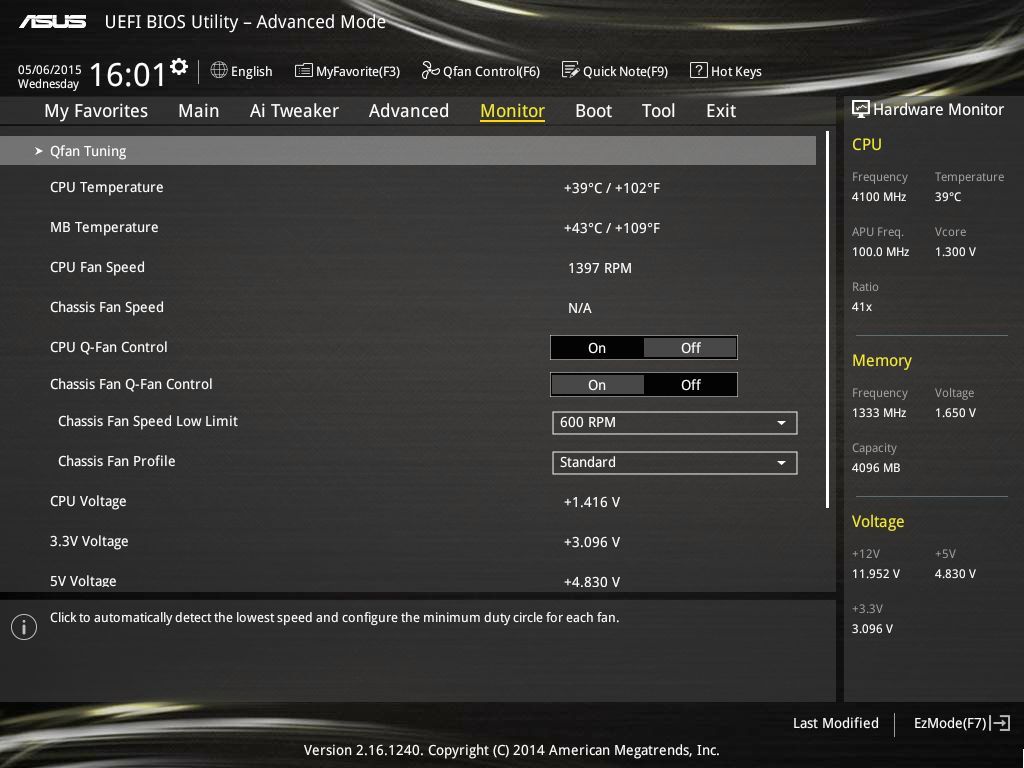

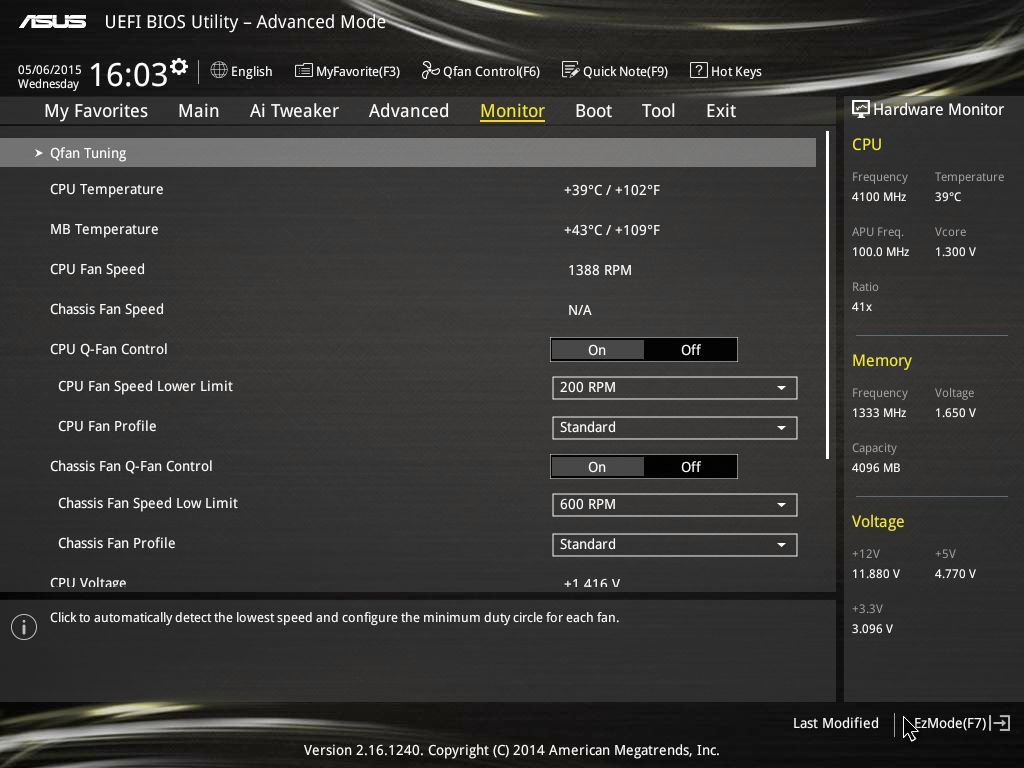

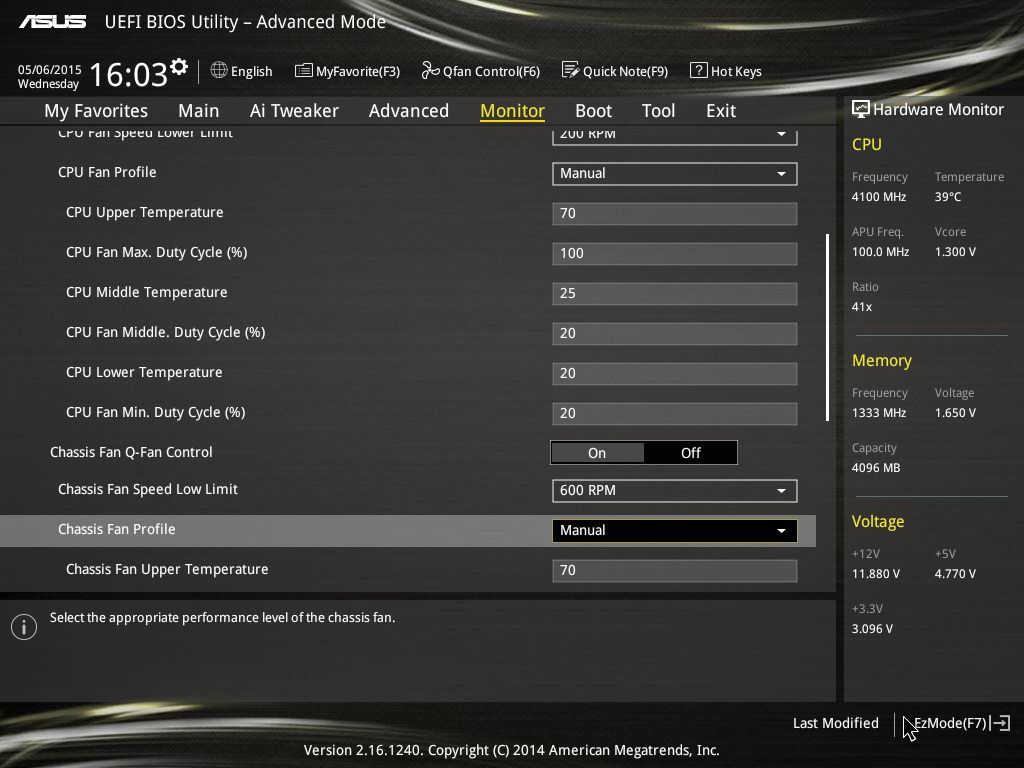

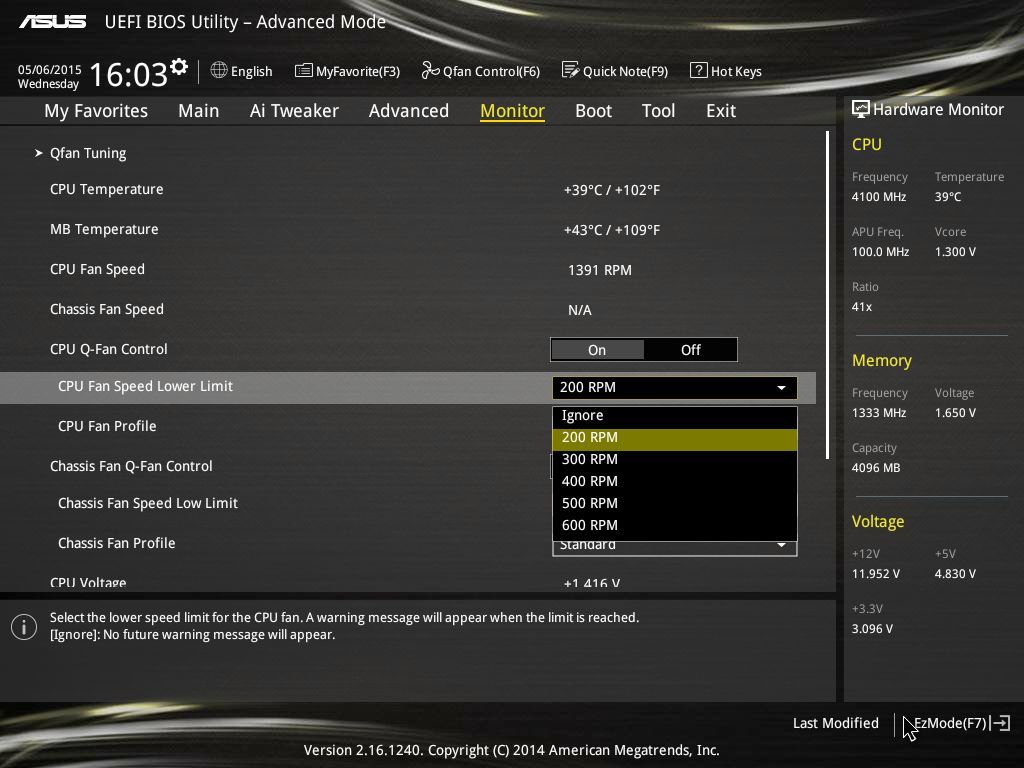

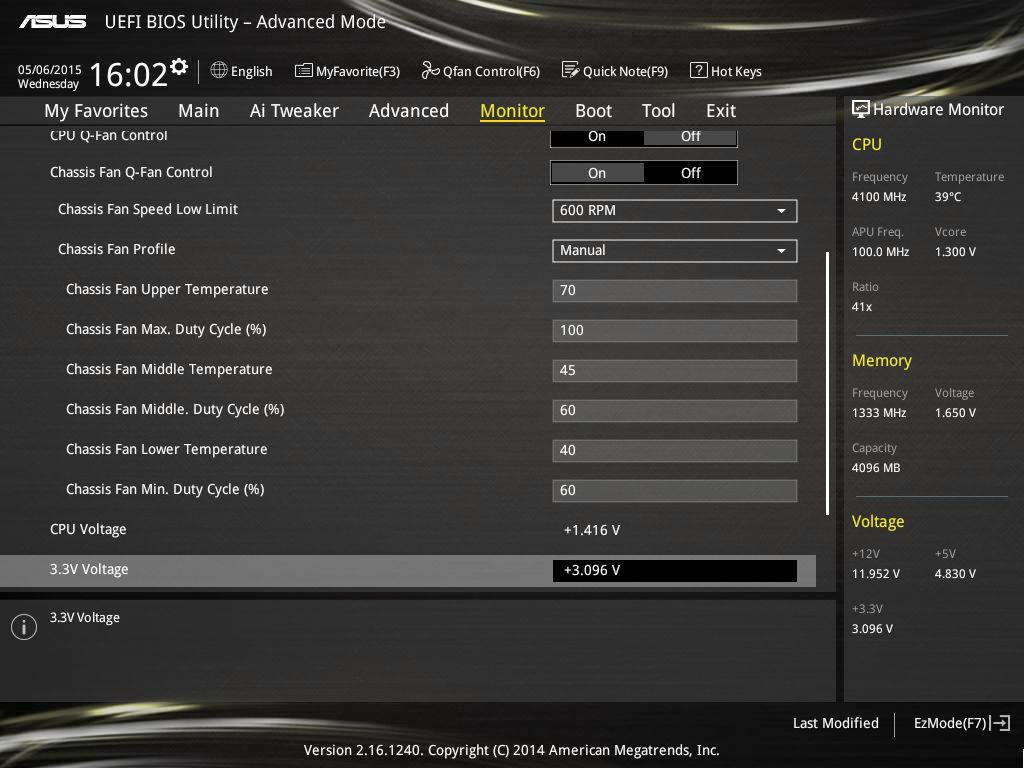

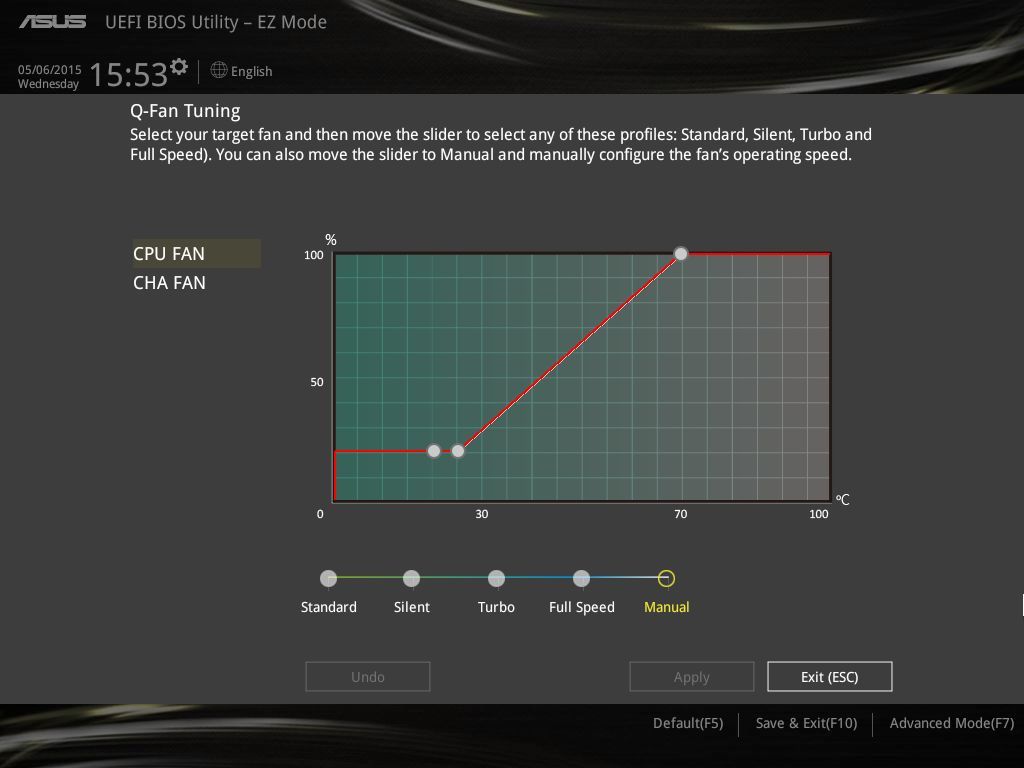

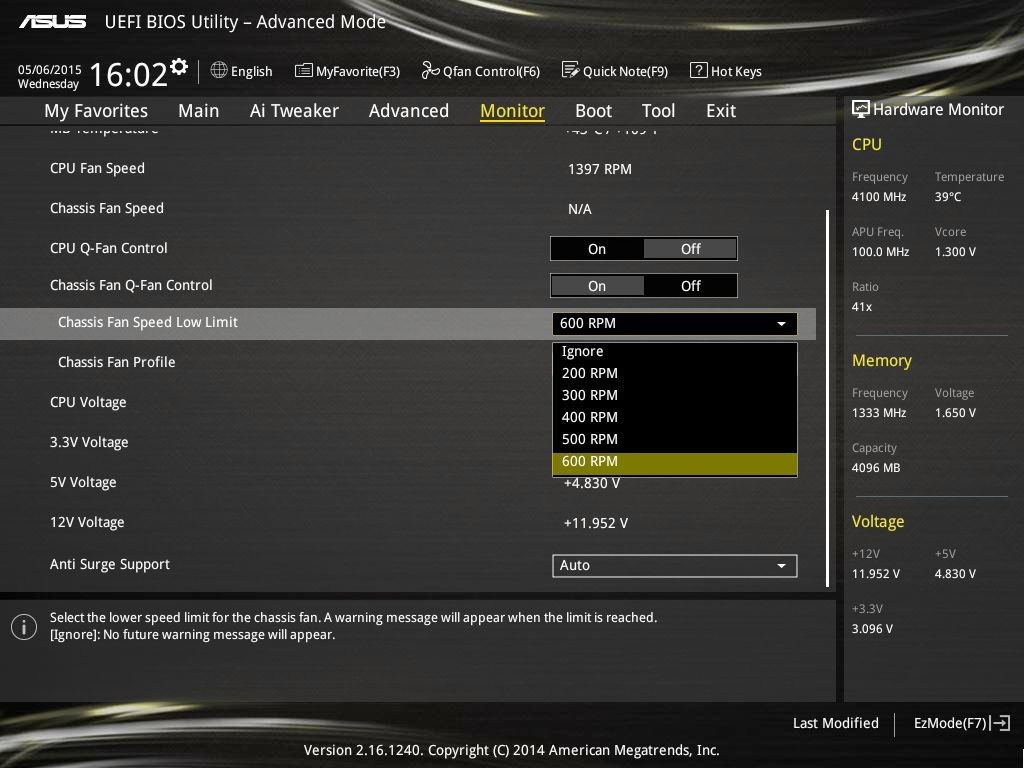

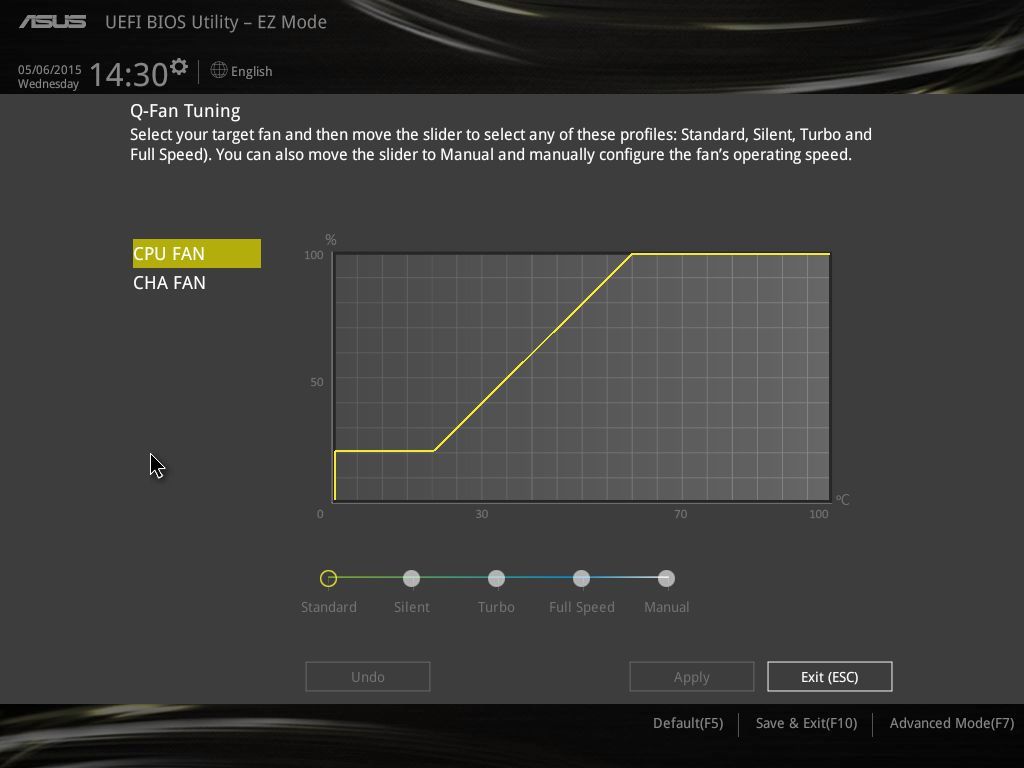

Но больше всех отличилась ASUS A68HM-K. На ней можно найти два четырехконтактных разъема над процессорным сокетом.
Управляемы оба, но тоже только ШИМ-модели. И на этом – все, больше разъемов нет. От слова «вообще». И у собирающего систему на этой плате человека будет проблема с протягиванием провода через весь системный блок, если вдруг потребуется оснастить корзину с жесткими дисками дополнительным охлаждением или есть вентилятор на боковой крышке корпуса.
Архитектура процессоров AMD в исполнении Socket FM2+ такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core) и отдельно кэша L3, встроенного северного моста, контроллеров памяти, HT, PCI-E и так далее (CPU NB Core). Отдельным преобразователем обеспечивается питание оперативной памяти.
ASRock FM2A68M-HD+:
ШИМ-контроллер Intersil ISL6337. Каждая фаза набрана с использованием трех мосфетов NXP Semiconductors 5830DL.
Преобразователь питания памяти однофазный с использованием также трех мосфетов, но уже NXP Semiconductors 9130AL. ШИМ-контроллер – Anpec APW8720B.
ASUS A68HM-K:
Маркировка неизвестна. ШИМ-контроллер – традиционно для компании перемаркирован.
С питанием памяти проще: опознаваемо все.
Пара мосфетов ON Semiconductor 4C13N и ШИМ-контроллер – Anpec APW8720B.
MSI в своей A68HM-P33 отдала предпочтение мосфетам Nikos.
Два Nikos PK632BA и один Nikos PK616BA. Между прочим, такие же используются на более старшей и серьезной плате MSI Z97 Gaming 5. Но ШИМ-контроллер вполне свойственный бюджетным решениям – Intersil ISL62773.
Питание памяти построено с использованием PK632BA и Nikos PK616BA под управлением ШИМ-контроллера uP1566P производства uPI Semiconductor.
Все рассматриваемые платы выглядят привлекательно: на каждой из них мы видим по пять фаз около процессорного разъема. Однако, забегая вперед, скажу, что сама элементная база не выдерживает нагрузки: лишь материнская плата MSI, на которой используются те же транзисторы, что и в старших моделях, смогла отработать тесты без перегрева и срабатывания тепловой защиты. И это несмотря на то, что стендовый процессор AMD APU A10-6800K у всех трех участников присутствует в списке поддерживаемых (CPU Support List).
Количество слотов памяти идентично: по два.
У ASRock и ASUS заявлена поддержка частот вплоть до 2400 МГц, тогда как MSI ограничилась лишь 2133 МГц, но есть одно «но». Так, ASRock и ASUS для всех частот свыше 1600 МГц проставили отметку «OC», что означает «режим разгона» или дословно «работать может, но не обещаем».
Отметим тот факт, что на плате ASUS слоты памяти оснащены защелками только с одной стороны, а все потому что расстояние между ними и защелкой слота PEG (а, значит, и хвостовой частью длинномерной видеокарты, установленной в этот слот) минимально:
Периферия, а именно – USB 3.0. С этим у AMD A68H скромно: у него только два порта. И на всех рассматриваемых материнских платах они выведены на заднюю панель. Но на модели ASRock, как мы видим, дополнительная пара USB 3.0 все же есть:
Для этого инженеры производителя установили дополнительный контроллер ASMedia ASM1042A.
Портов SATA 6 Гбит/с на платах по четыре:
Действительно, один порт SATA на плате ASUS припаян криво. Это именно заводской брак: в правильное положение он не разгибается.
По нижнему краю плат стандартно расположены разъемы для подключения периферии.
По две колодки для подключения четырех портов USB 2.0/1.1, по одной для COM и LPT. Тут же у ASUS и MSI расположены колодки для подключения модуля шифрования TPM, которая у ASRock вынесена в верхний правый угол платы:
Самым «продвинутым» аудиотрактом может похвастать ASUS:
Используются «специальные» конденсаторы на жидкостном электролите производства Nichicon, а сам тракт изолирован от остальной части платы фрагментами текстолита без токопроводящих слоев.
Хотя аудиокодек вполне заурядный – Realtek ALC887. Тут же мы видим контроллер ввода-вывода ITE IT8603E.
MSI использовала тот же ALC887, но обошлась без новомодных «теплых ламповых» решений, обойдясь обычными твердотельными полимерными конденсаторами.
Контроллер I/O – Fintek F71878AD.
ASRock же и вовсе сэкономила: шестиканальный аудиоконтроллер Realtek ALC662, который уже в прямом смысле «мастодонт» рынка – ему в этом году стукнет восемь лет.
Контроллер I/O – Nuvoton NCT6776D.
Сетевой контроллер на системных платах практически идентичен:
ASRock и ASUS используют Realtek RTL811GR, а MSI – Realtek RTL8111G.
Задние интерфейсные панели героев обзора отличаются весьма заметно.
Плата ASRock – единственная из участниц данного материала способна похвастать наличием HDMI, однако пользователя может поджидать неприятный сюрприз:
USB-флешка даже не с самым крупным корпусом может конфликтовать с кабелем HDMI, слишком уж плотно инженеры ASRock разместили разъемы. Причем дефицита места не наблюдается: разъемы DVI и D-Sub вполне можно было бы скомпоновать в один блок.
Здесь модели ASRock и ASUS идентичны:
Три слота:
Компания MSI подошла к вопросу совсем иначе: тут тоже один PEG (PCI-Express x16 2.0/3.0), но PCI нет, а взамен установлены целых три PCI-Express x1 2.0.
На материнской плате ASRock установлена съемная микросхема флеш-памяти объемом 64 Мбит, поверх которой наклеена этикетка с указанием заводской версии прошивки.
Оцените черный юмор инженеров ASRock: при установке видеокарты с более-менее крупной системой охлаждения нельзя будет подобраться ни к перемычке, ни к батарейке.
У MSI схожая картина, но все же перемычка заменена двумя штырьками, которые можно замкнуть жалом отвертки, а не мучиться с перестановкой перемычки.
Микросхема флеш-памяти Winbond 25Q64FVAIQ объемом 64 Мбит несъемная, но при этом рядом с ней расположена колодка JSPI1, к которой можно подключить программатор и напрямую прошить эту микросхему без приложения усилий посредством паяльника.
Но если у ASRock и MSI все элементы сгруппированы на плате, то у ASUS – наоборот, разбросаны. Батарейка очутилась за задней панелью:
Съемная микросхема Winbond 25Q64FVAIQ объемом 64 Гбит оказалась в правом нижнем углу платы:
Перемычку же поместили на нижний край платы (два штырька для замыкания металлическим предметом) над колодкой TPM.
| Параметр | ASRock FM2A68M-HD+ | ASUS A68HM-K | MSI A68HM-P33 |
| Материнская плата |
|
|
|
| Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P1.50 за 21 апреля 2015 года | 0803 за 23 апреля 2015 года | 34.4 за 12 декабря 2014 года |
| BCLK | От 100 до 136 МГц с шагом 1 МГц | Параметр отсутствует | 100, 101, 102, 103, 104, 105 |
| Оперативная память, МГц | Поддержка XMP DDR3-800/ 1066 /1333/ 1400/ 1600/ 1866/ 2133/ 2400 |
Поддержка XMP DDR3-800/ 1066/ 1333/ 1400/ 1600/ 1866/ 2133/ 2400 |
Поддержка XMP DDR3-800/ 1066/ 1333/ 1400/ 1600 |
| Множитель процессора CPU Core |
Есть, синхронно для всех ядер, от 14 до 63 | Есть, синхронно для всех ядер, от 8 до 63 | Есть, синхронно для всех ядер, от 8 до 63 |
| Множитель процессора CPU Uncore |
Есть, от 10 до 63 | Есть, от 800 до 6300 МГц с шагом 100 МГц | Есть, от 8 до 31 |
| Частота графического ядра | Есть, с неровно возрастающим (от 11, далее с шагом 1-2) шагом от 400 до 844 МГц | Параметр отсутствует | Есть, с возрастающим по единице шагом начиная с 12, от 422 до 1900 МГц |
| Напряжение CPU Core | Есть: фиксированное (overdrive) от 0.600 до 1.500 В с шагом 0.0365 В |
Параметр отсутствует | Параметр отсутствует |
| Напряжение CPU NB Core | Есть: фиксированное (overdrive) от 0.600 до 1.500 В с шагом 0.0365 В |
Параметр отсутствует | Параметр отсутствует |
| Напряжение графического ядра | Auto, Adaptive, Overdrive, от 0.800 до 2.000 В с шагом 0.001 В | Параметр отсутствует | Параметр отсутствует |
| Компенсация просадок напряжений CPU Core (LoadLine Calibration) | Параметр отсутствует | Есть | Параметр отсутствует |
| Компенсация просадок напряжений CPU NB Core (LoadLine Calibration) | Параметр отсутствует | Есть | Параметр отсутствует |
| Напряжение оперативной памяти | Auto, 1.27, 1.34, 1.39, 1.46, 1.52, 1.58, 1.63, 1.70 В | Есть, 1.35, 1.50, 1.65 В | Есть, 1.35, 1.50, 1.65, 1.80 В |
| Напряжение набора системной логики (чипсета) | Auto, от 1.1 до 1.4 В с шагом 0.1 В | Параметр отсутствует | Параметр отсутствует |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского, а также звуковым сопровождением | Графический, поддержка различных языков локализации, русский в том числе | Графический, восемь языков, в том числе русский |

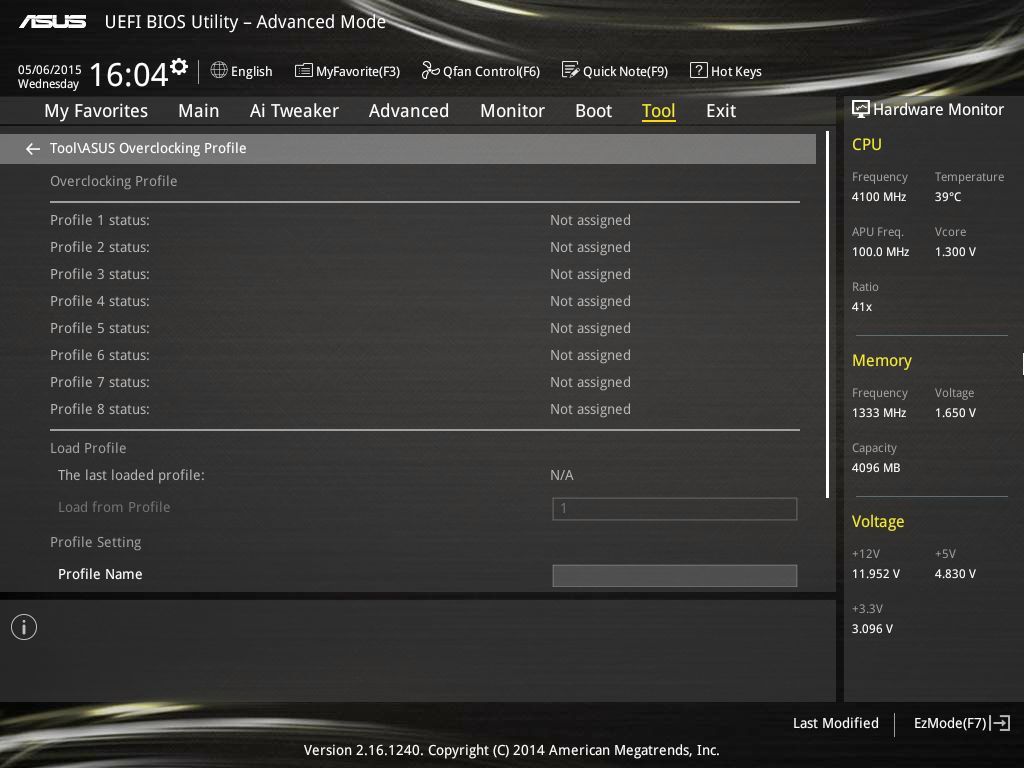

| Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) | Профили настроек (восемь в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) |
| Локализация интерфейса на русский язык | Есть | Есть | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено | По умолчанию включено | По умолчанию отключено |

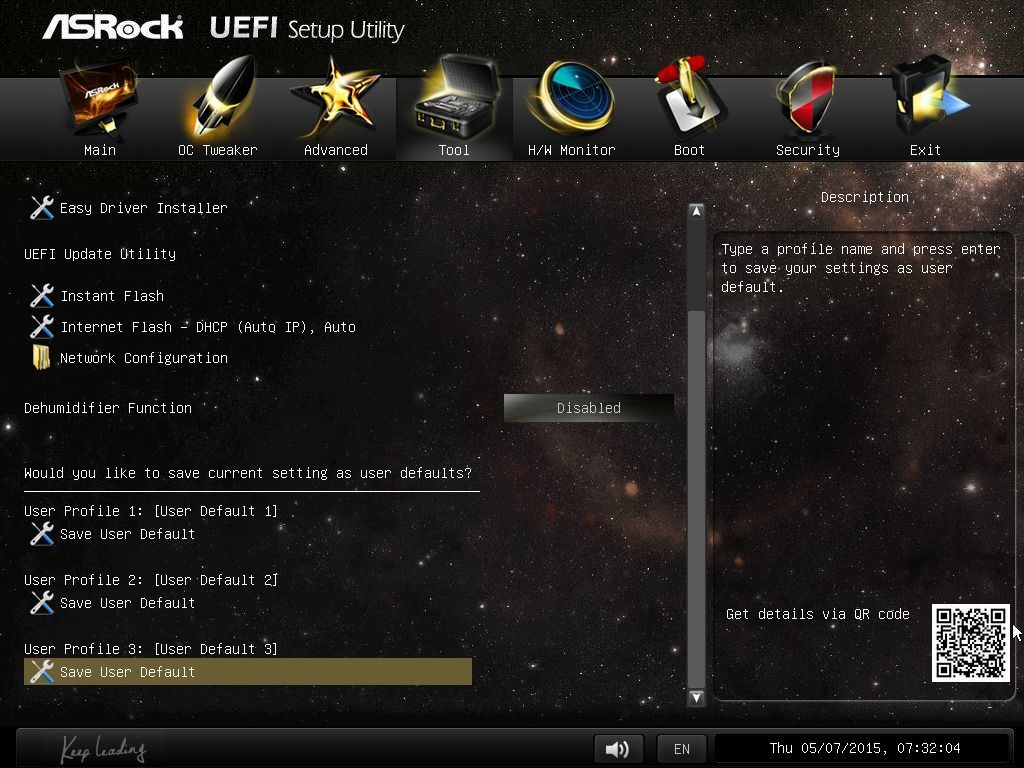

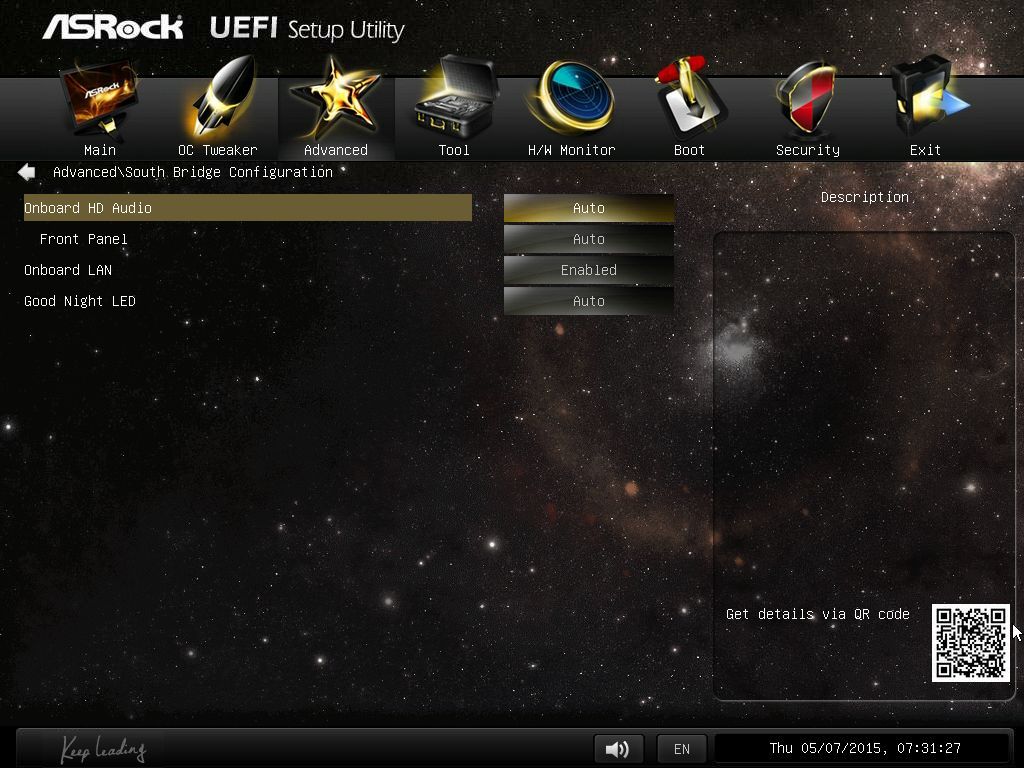

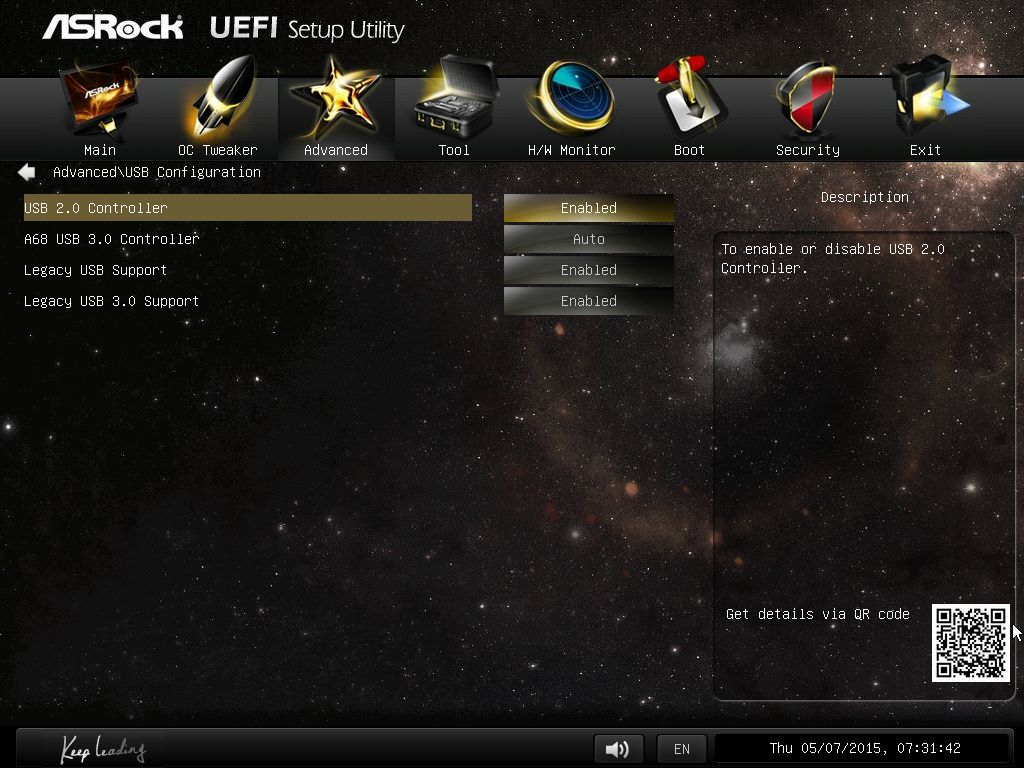

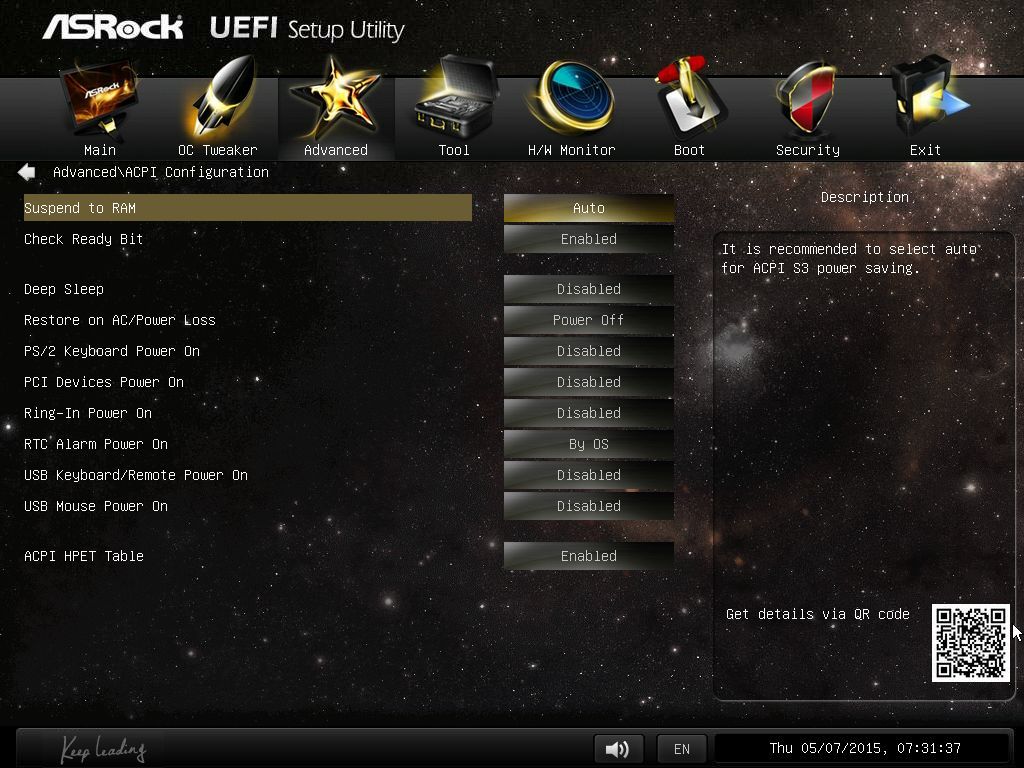

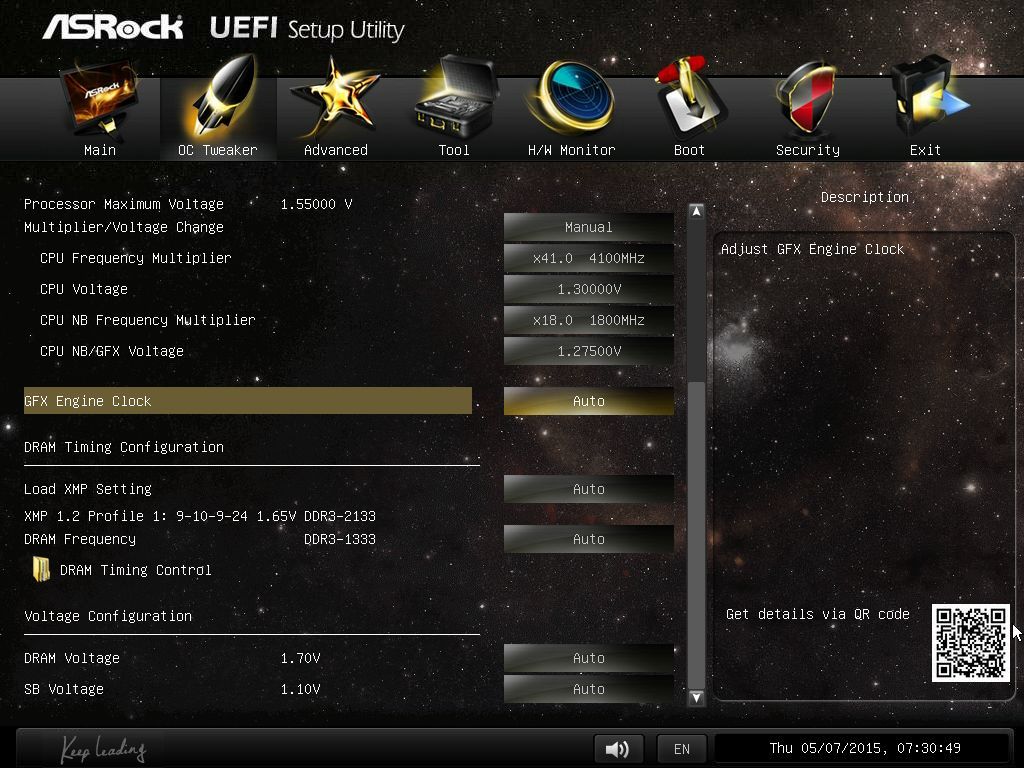

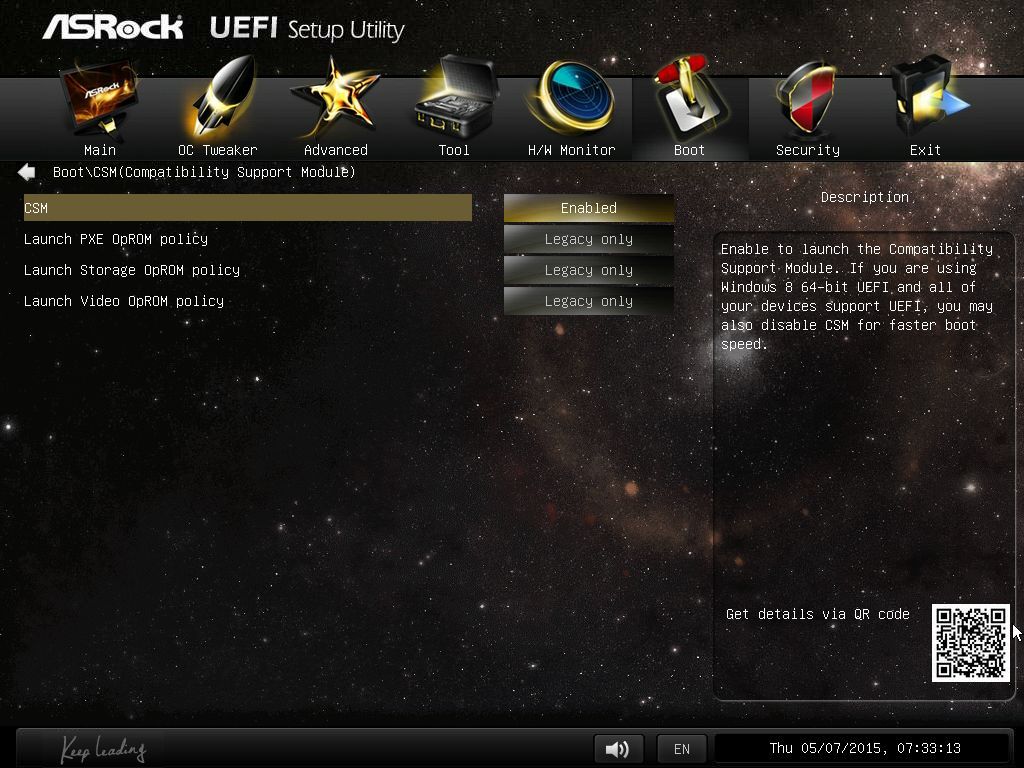

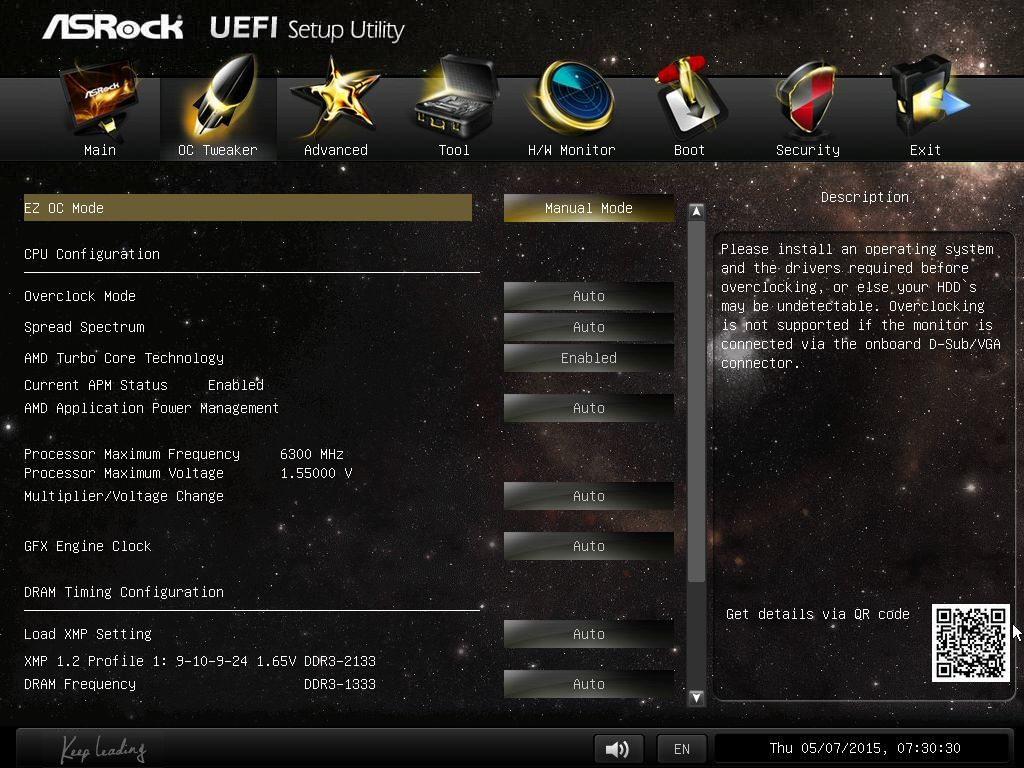

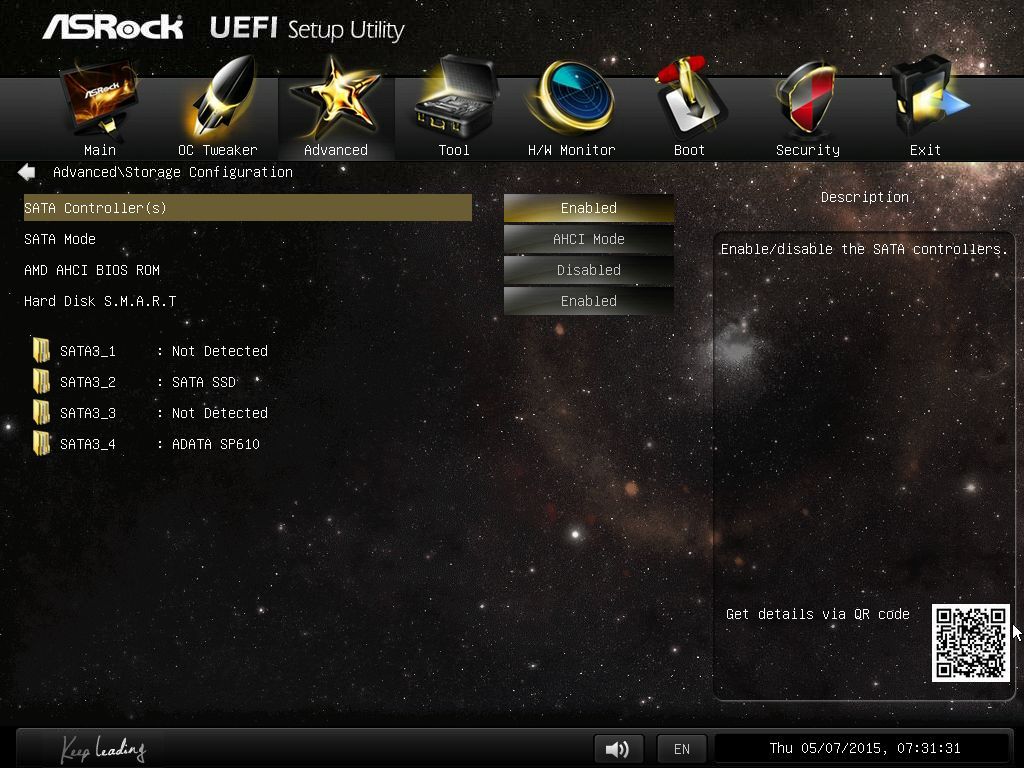

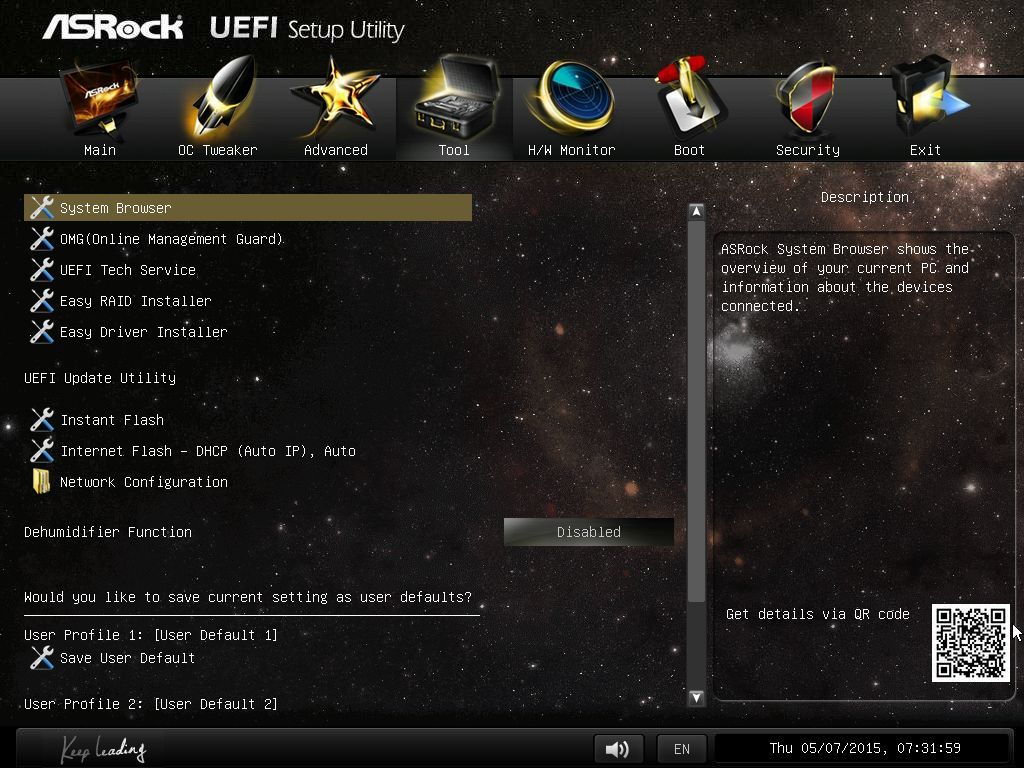

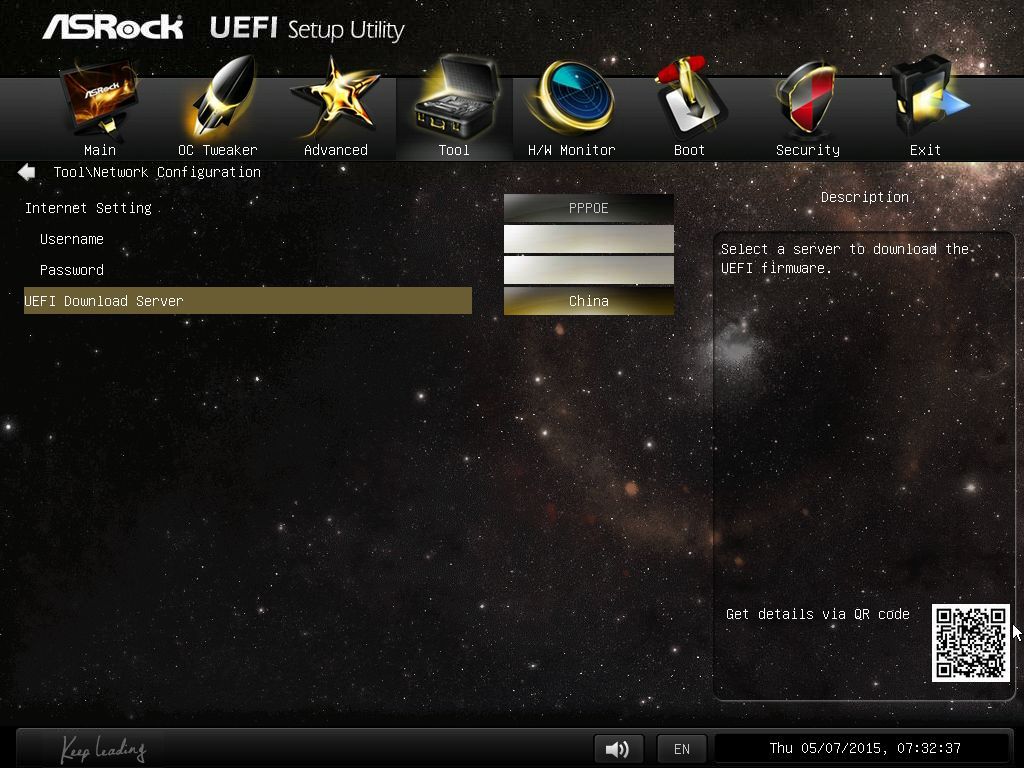

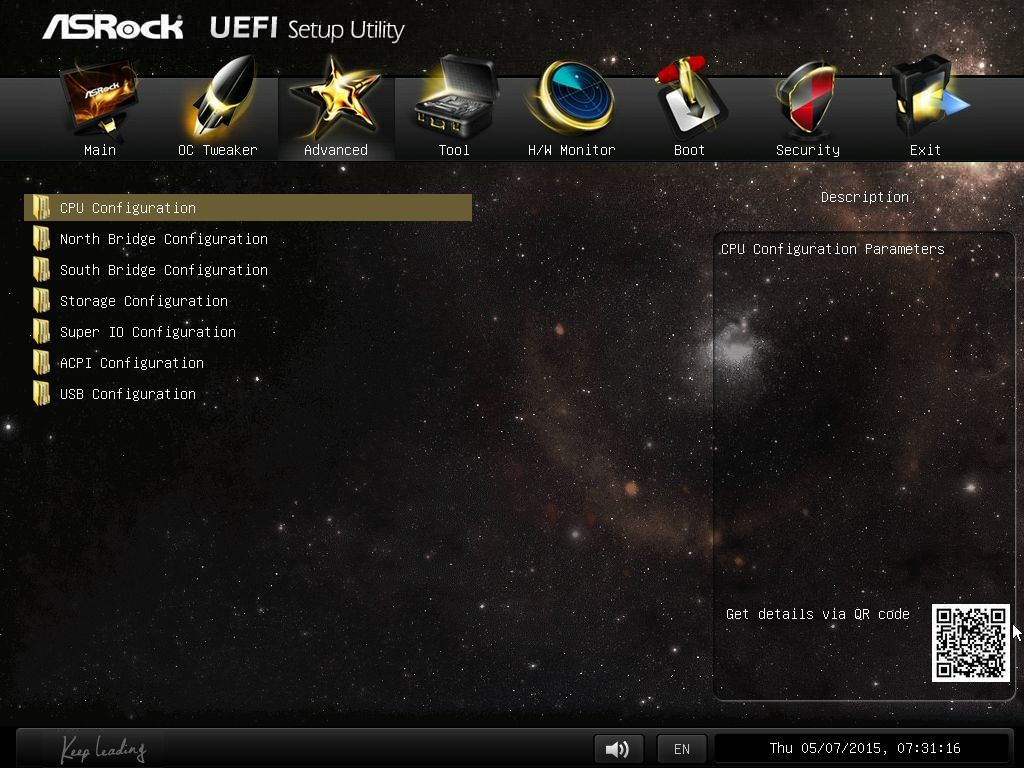

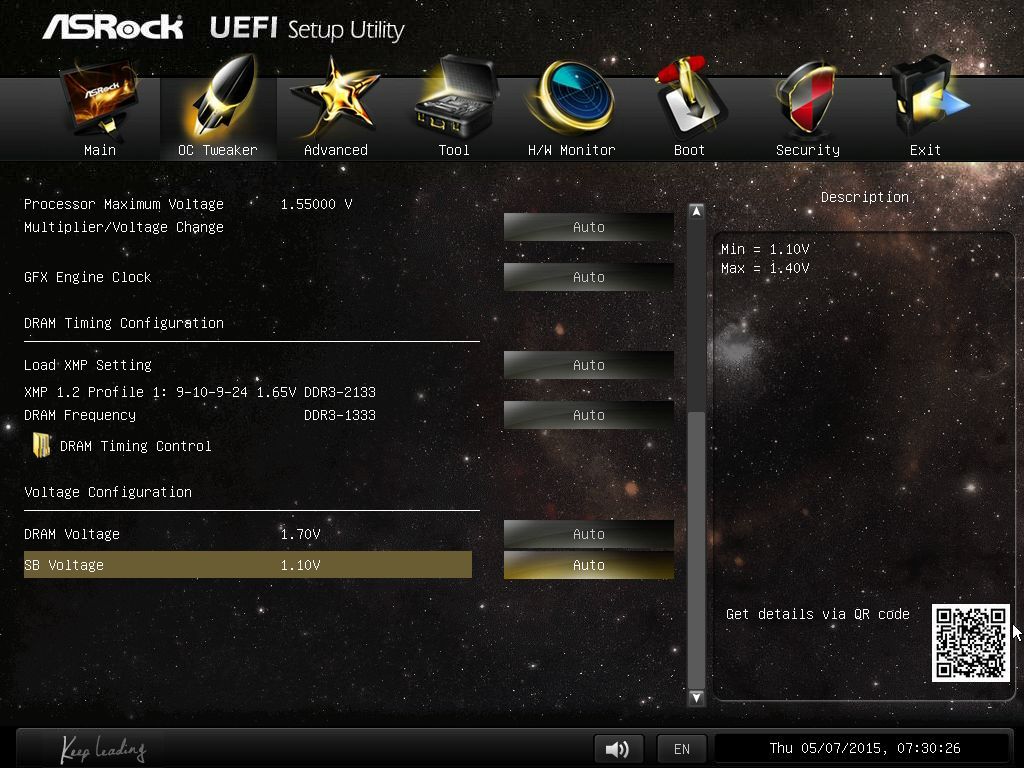

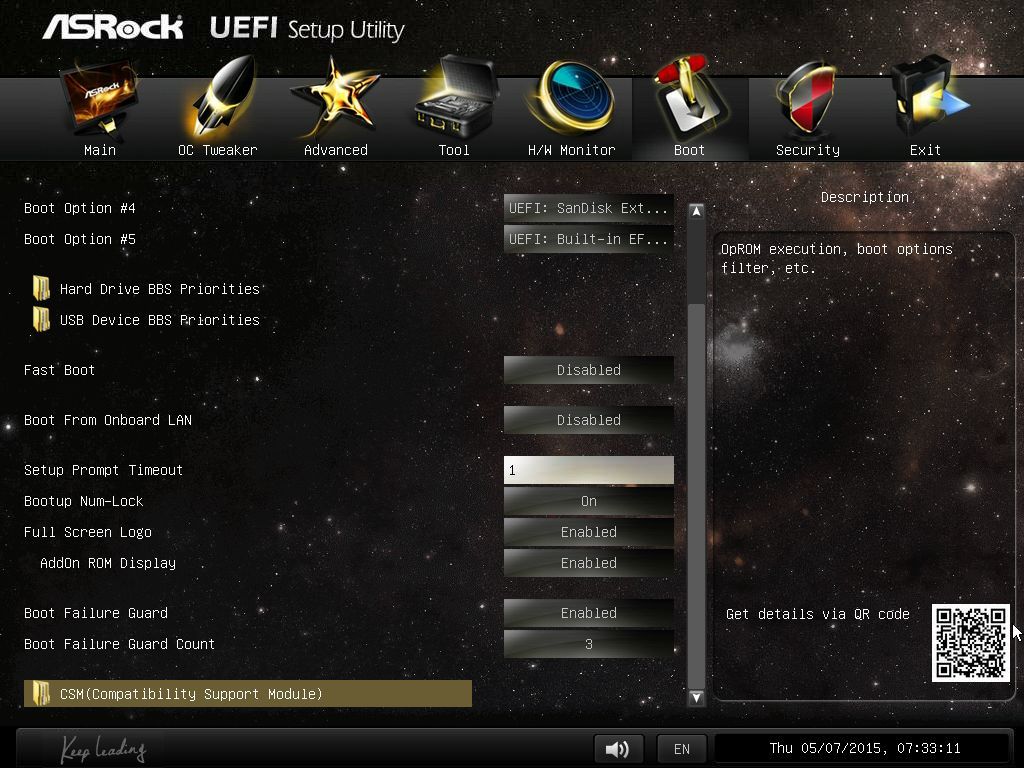

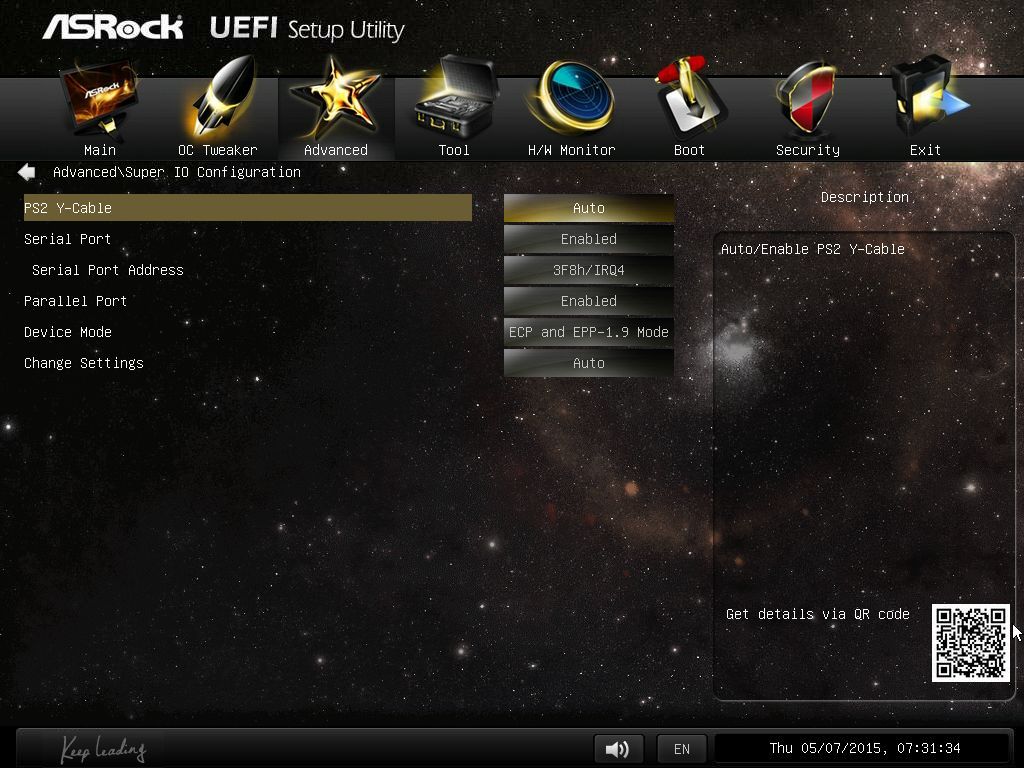

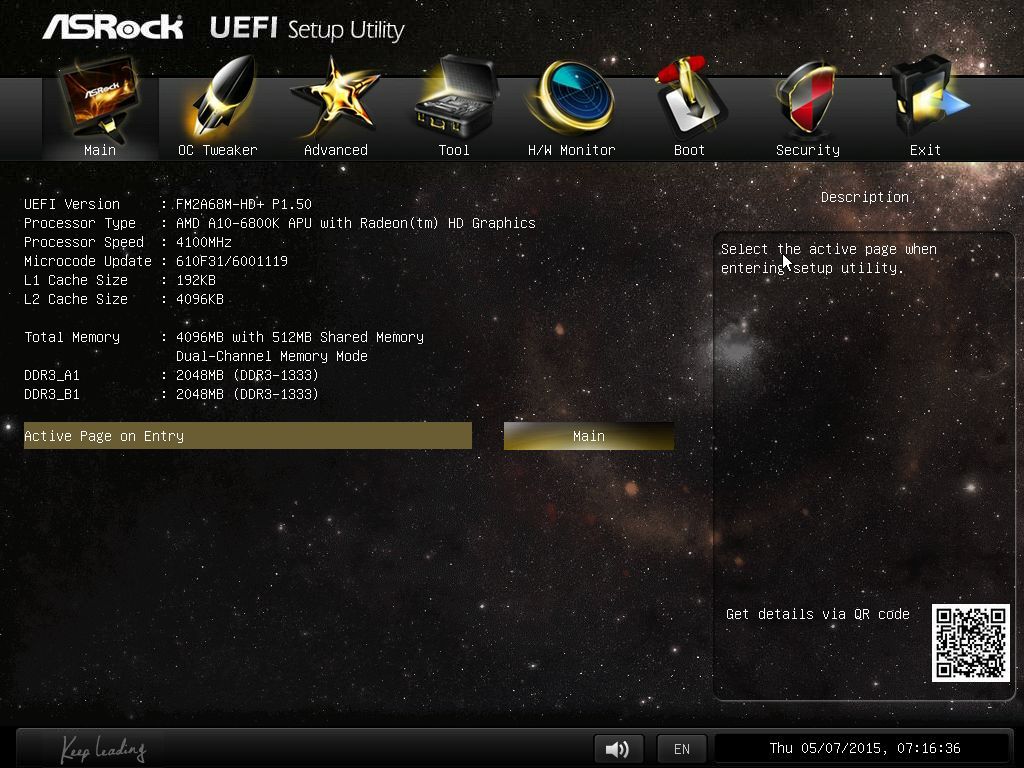

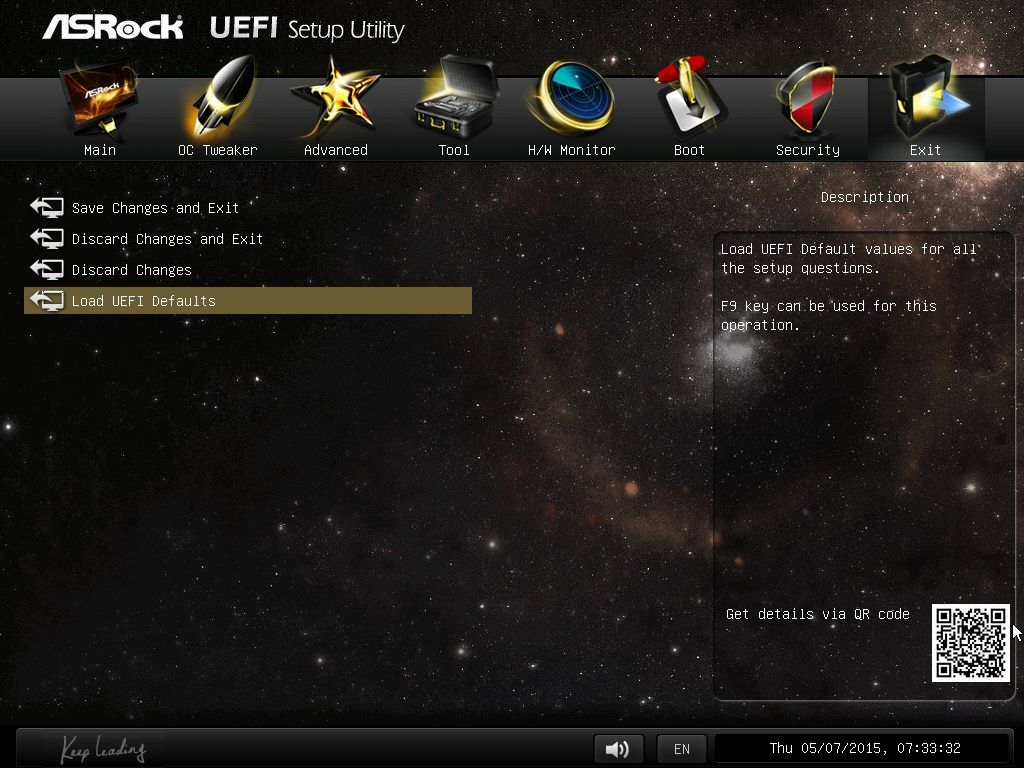

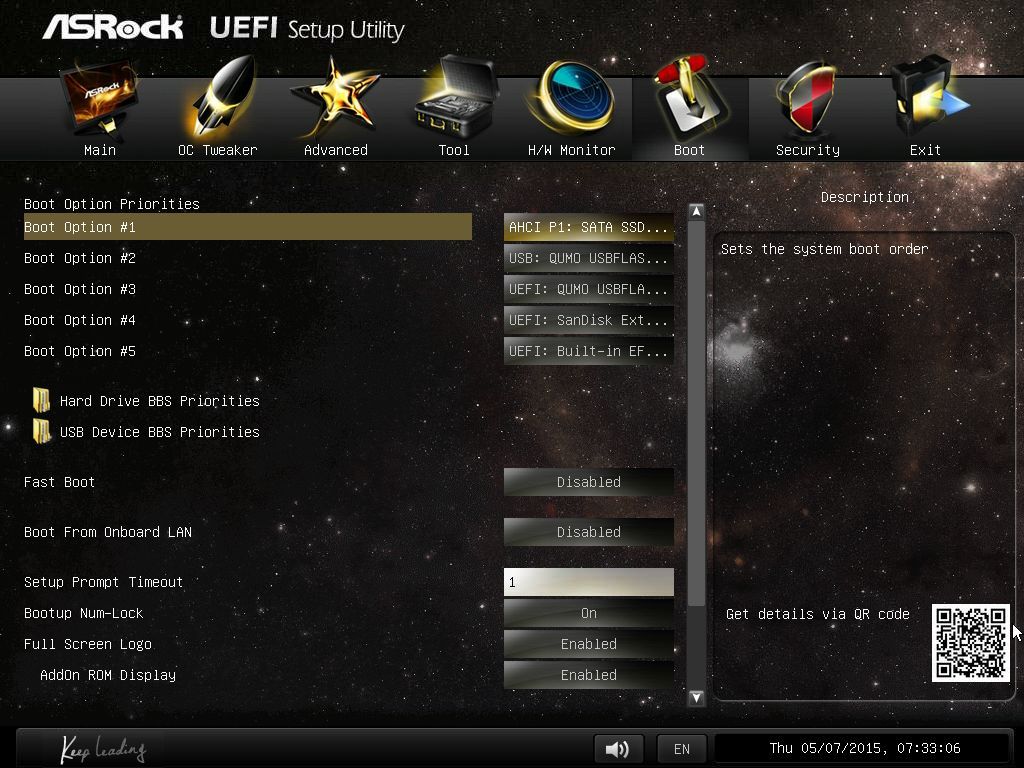

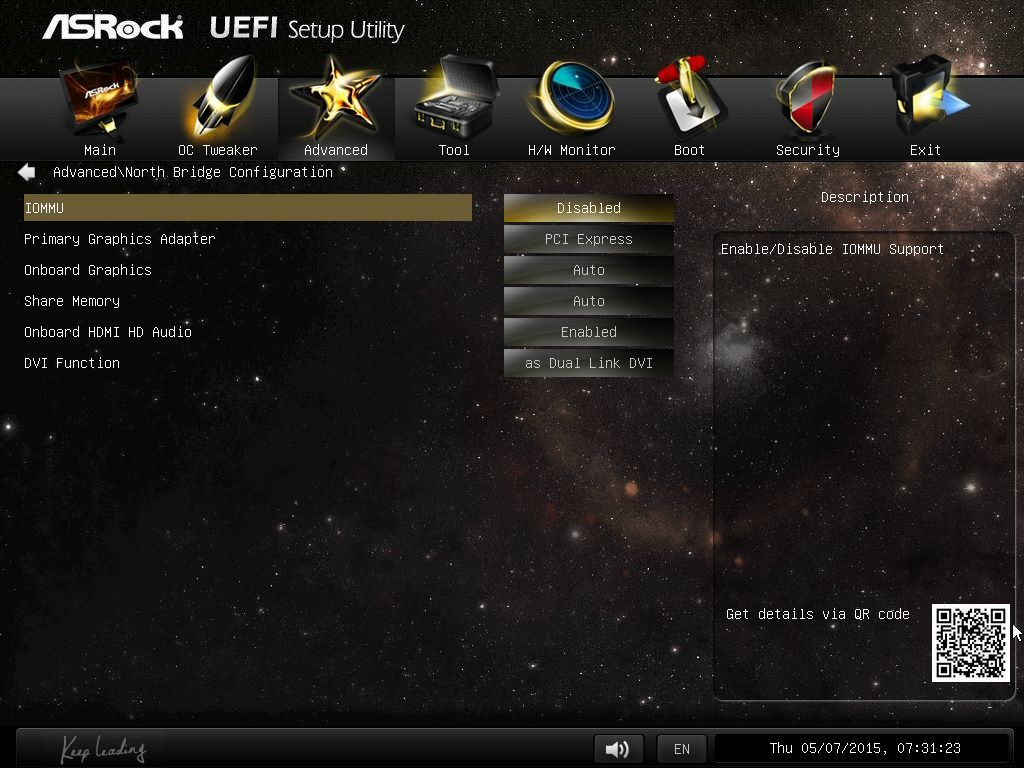

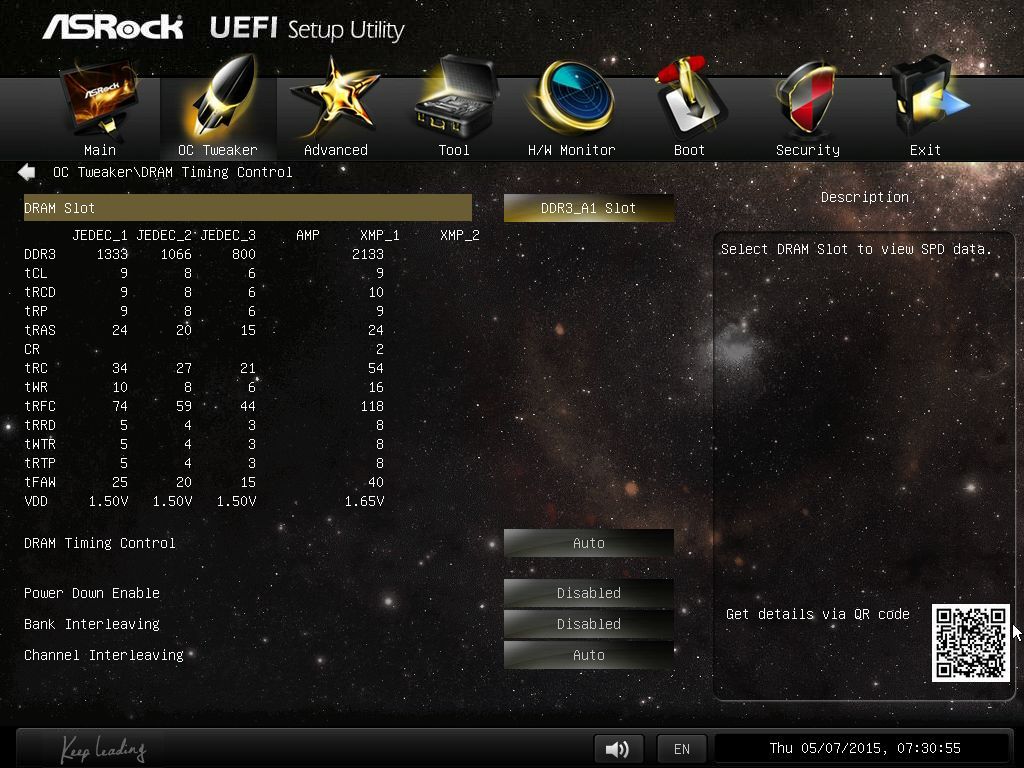

«Заводская» версия BIOS – P1.10. Произведено обновление до P1.50 (наиболее новой версии, из официально доступных на момент тестирования).
Отметим несколько моментов:

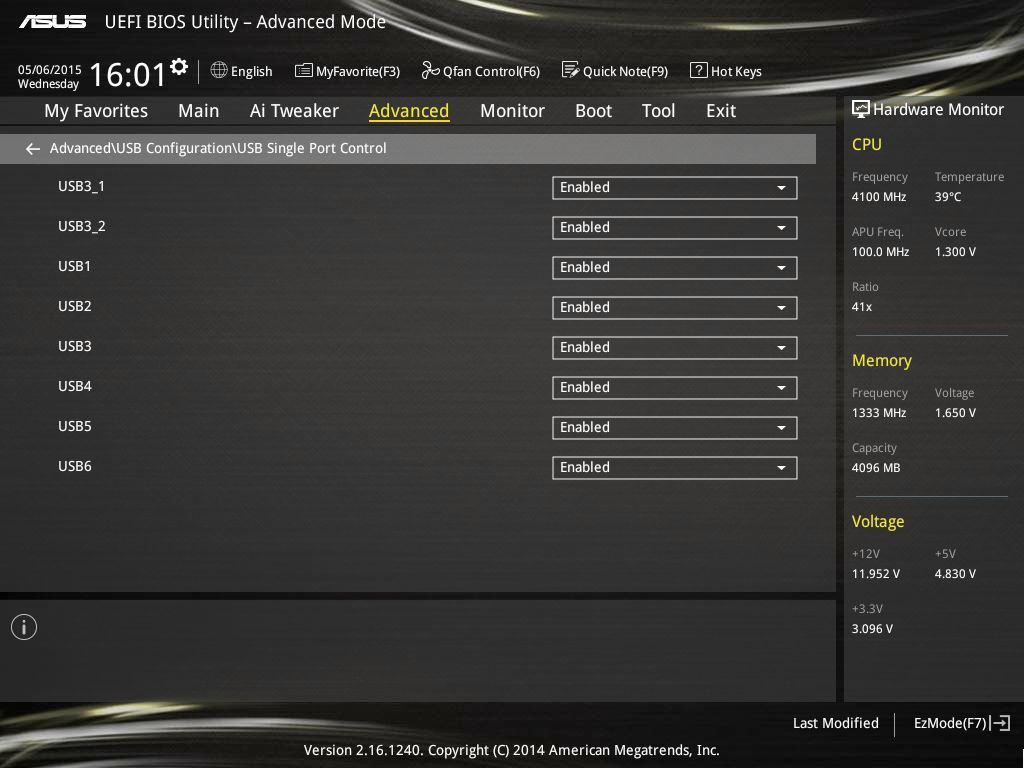

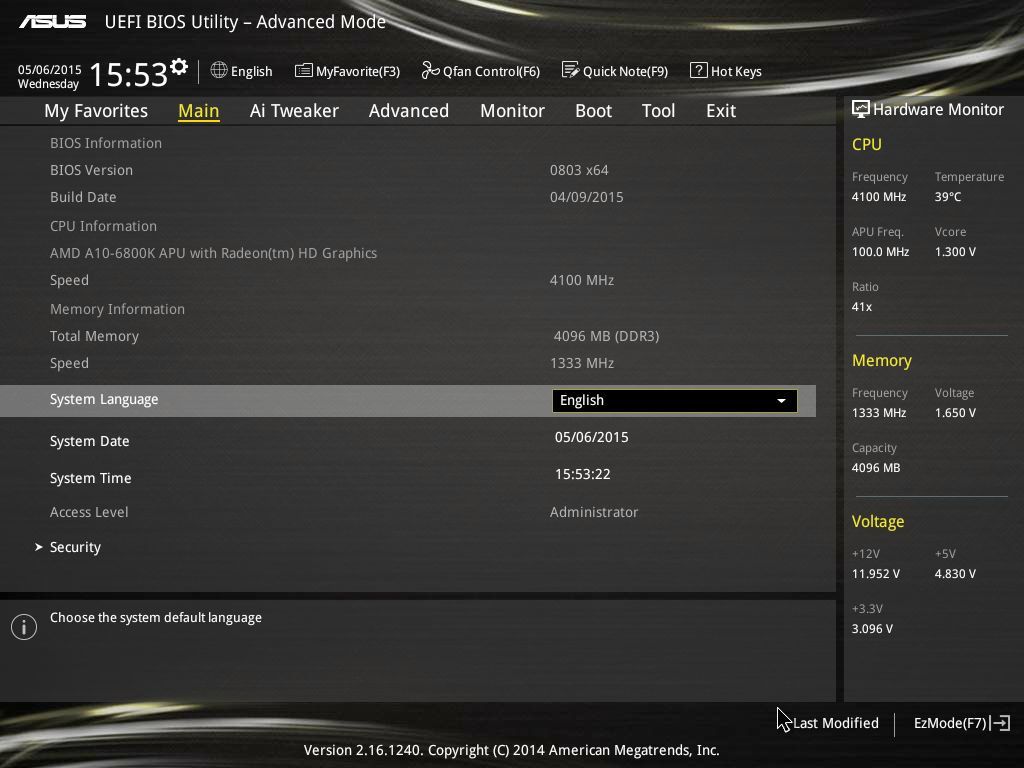

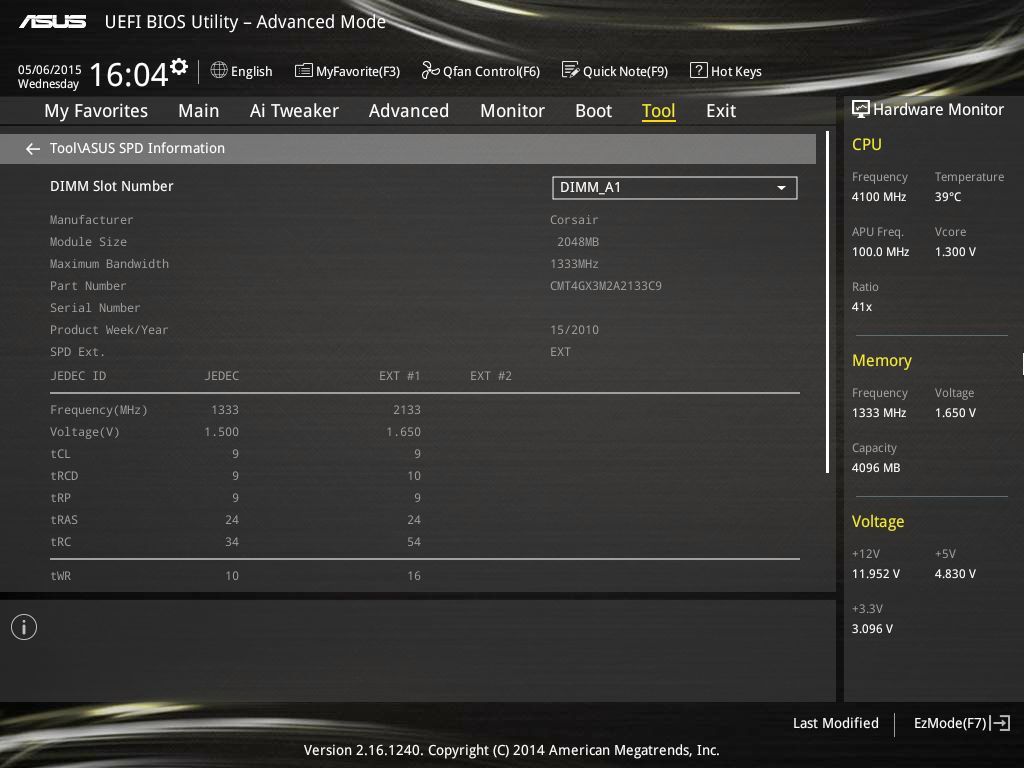

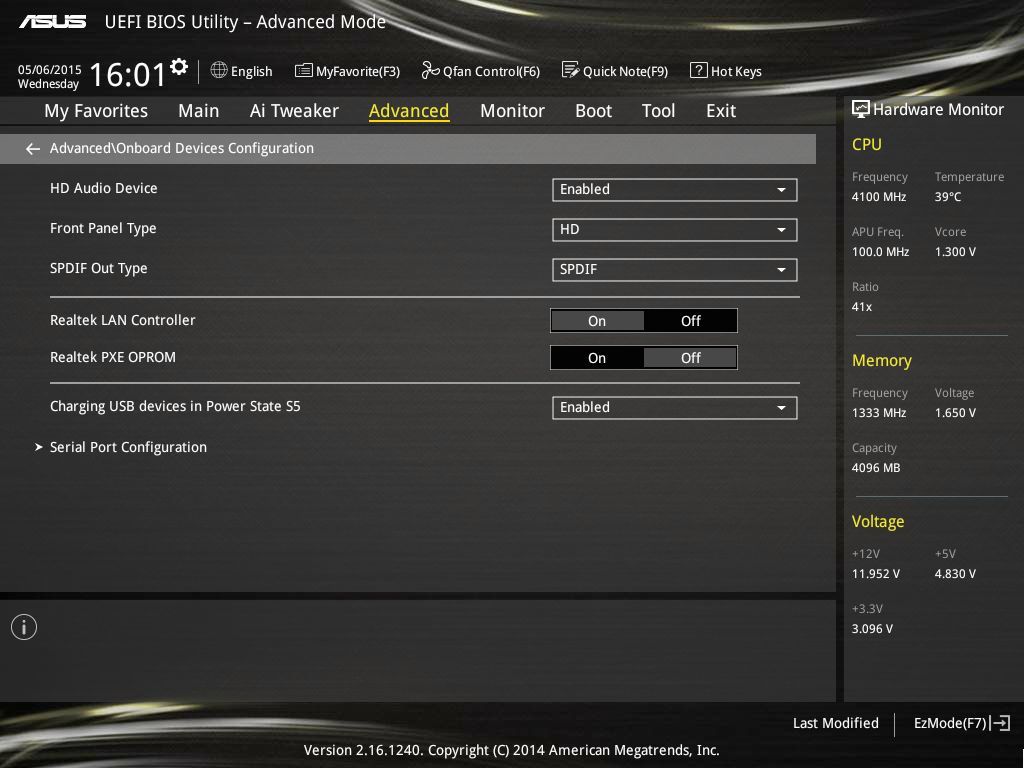

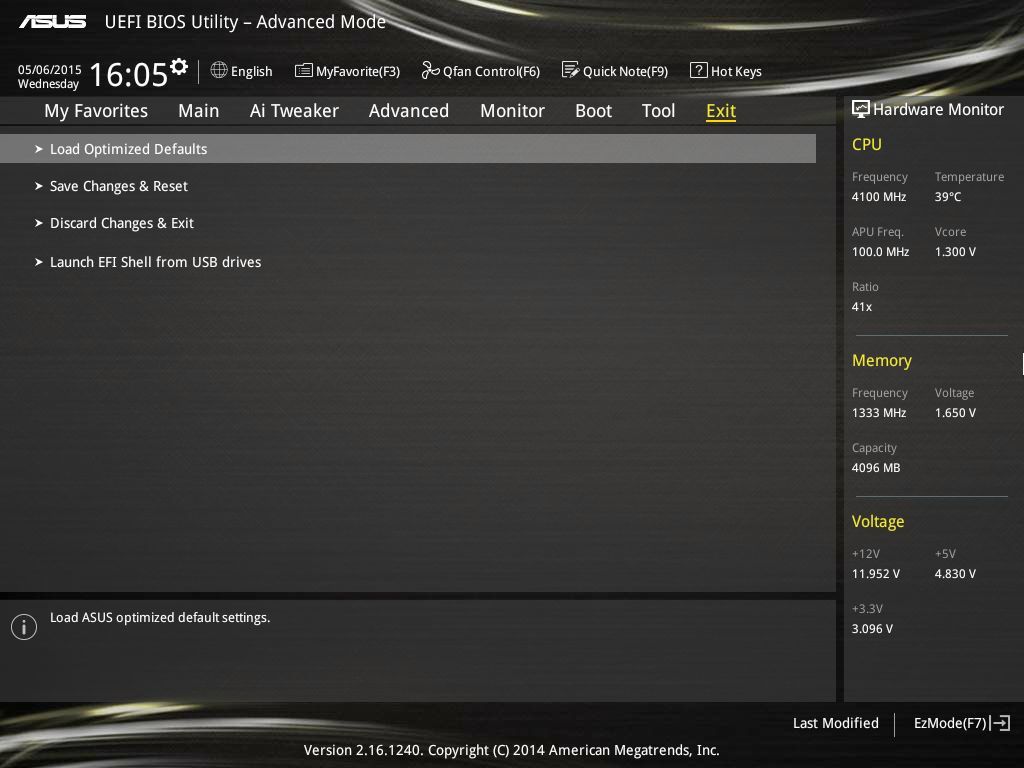

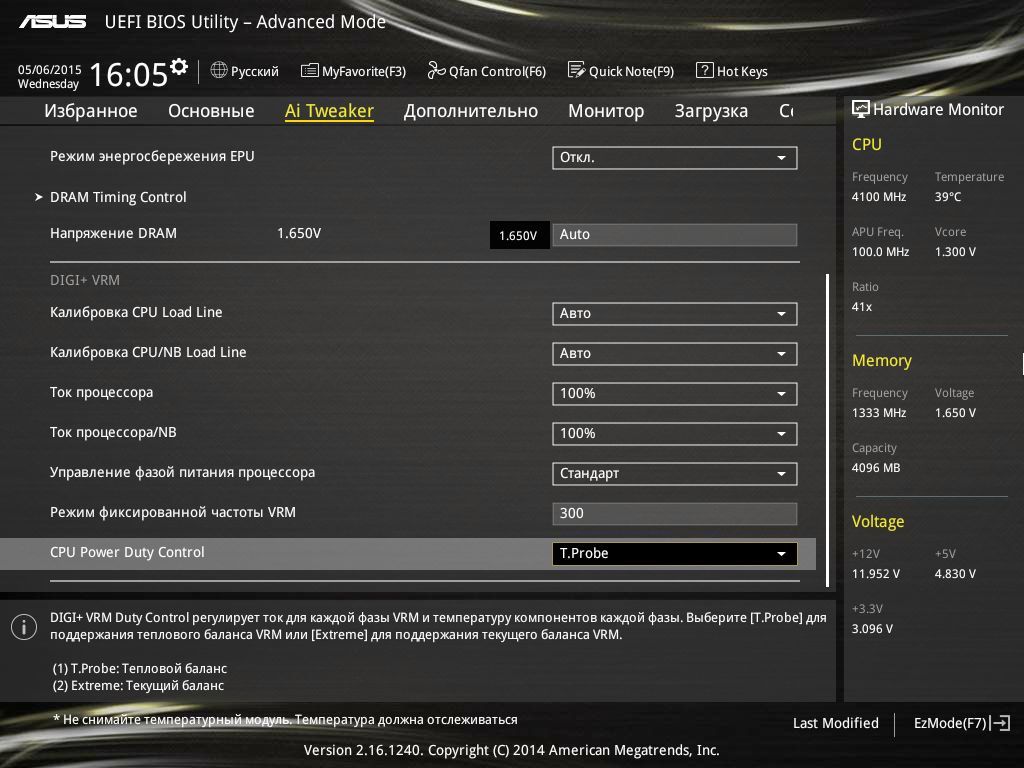

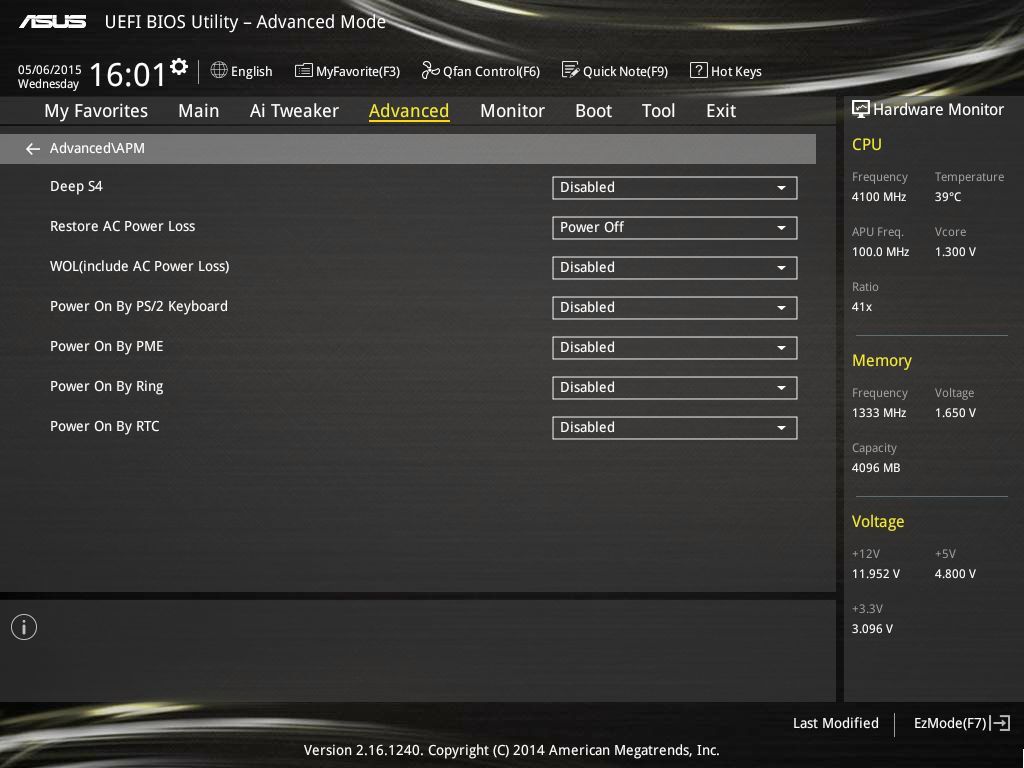

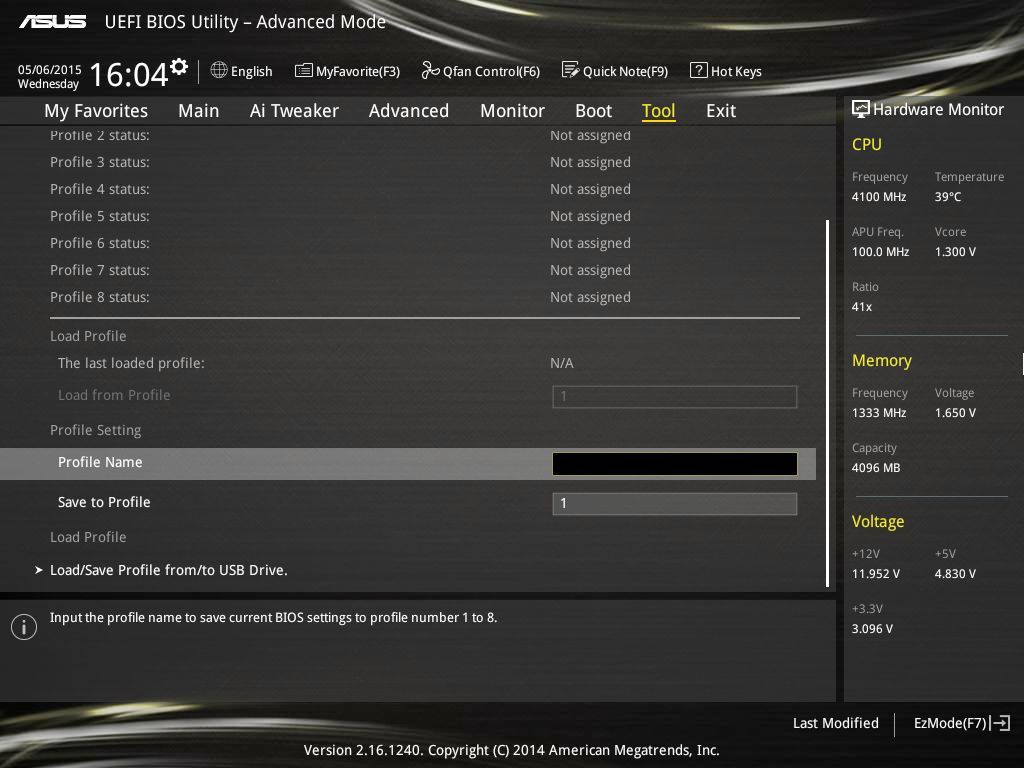

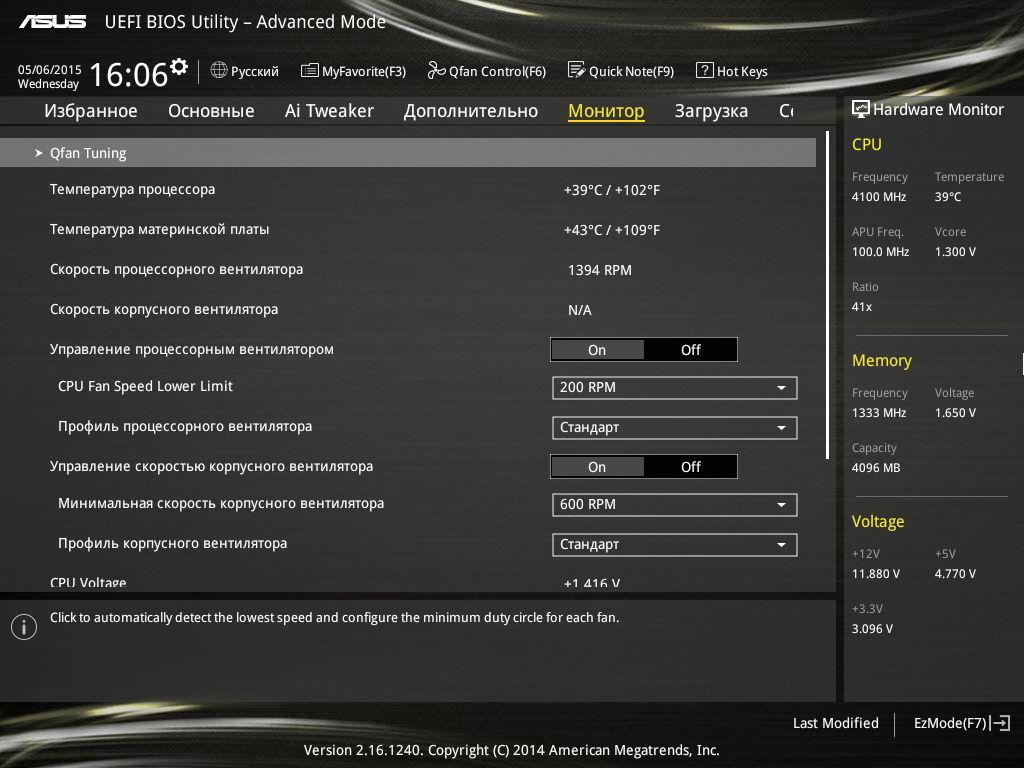

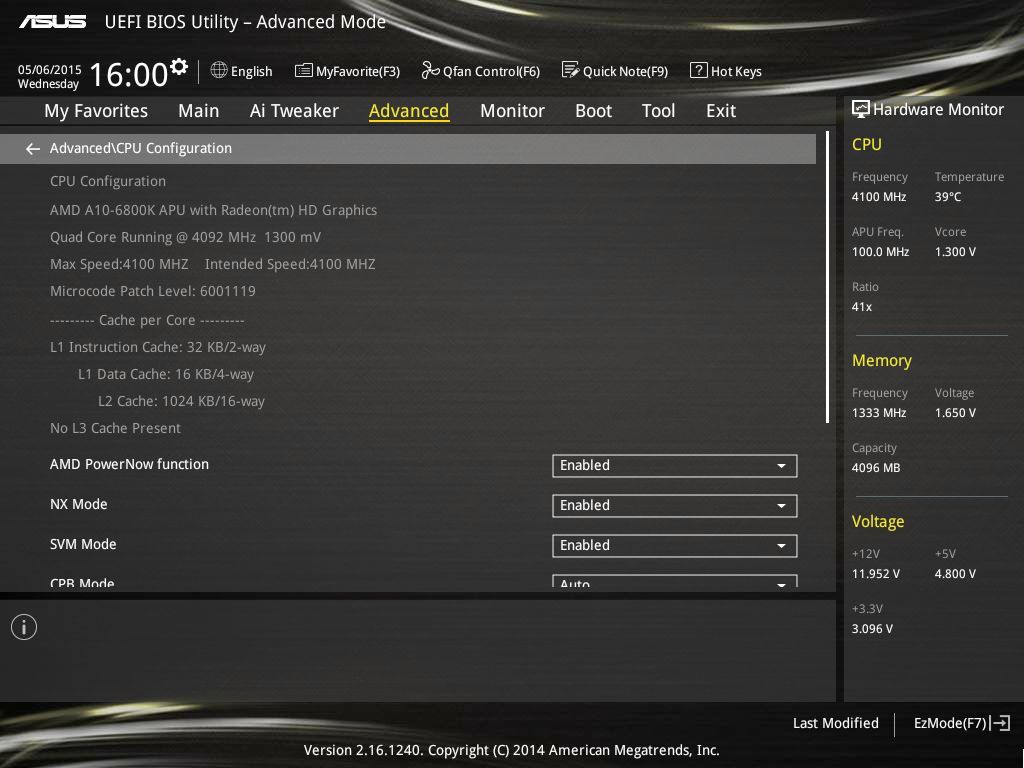

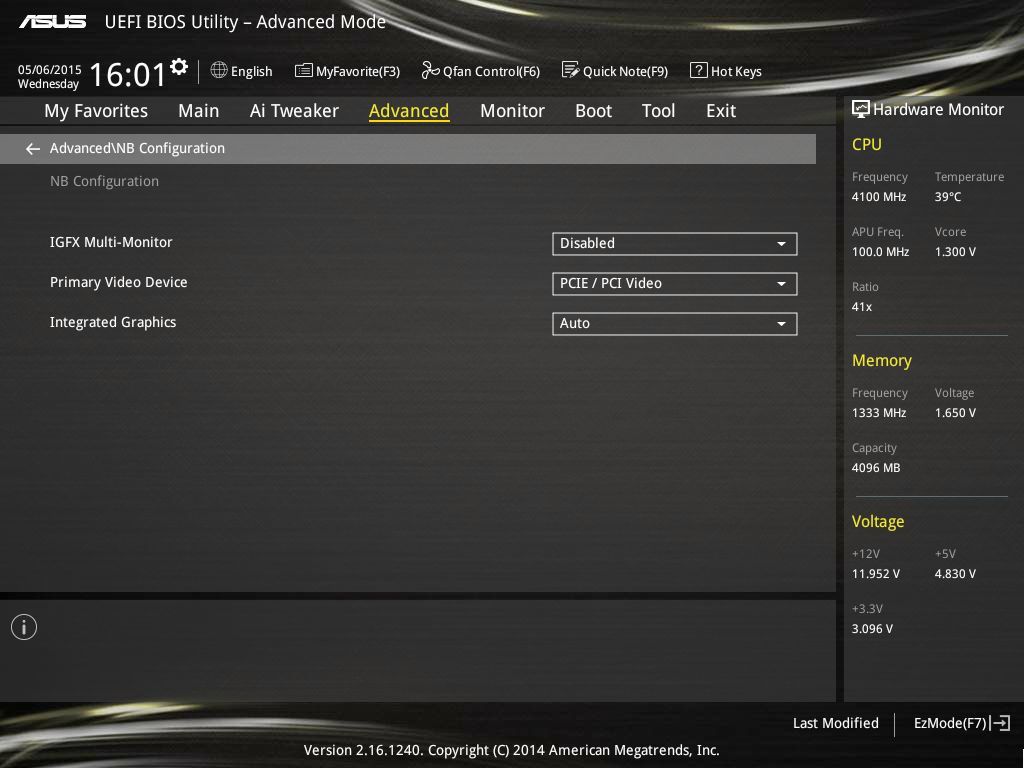

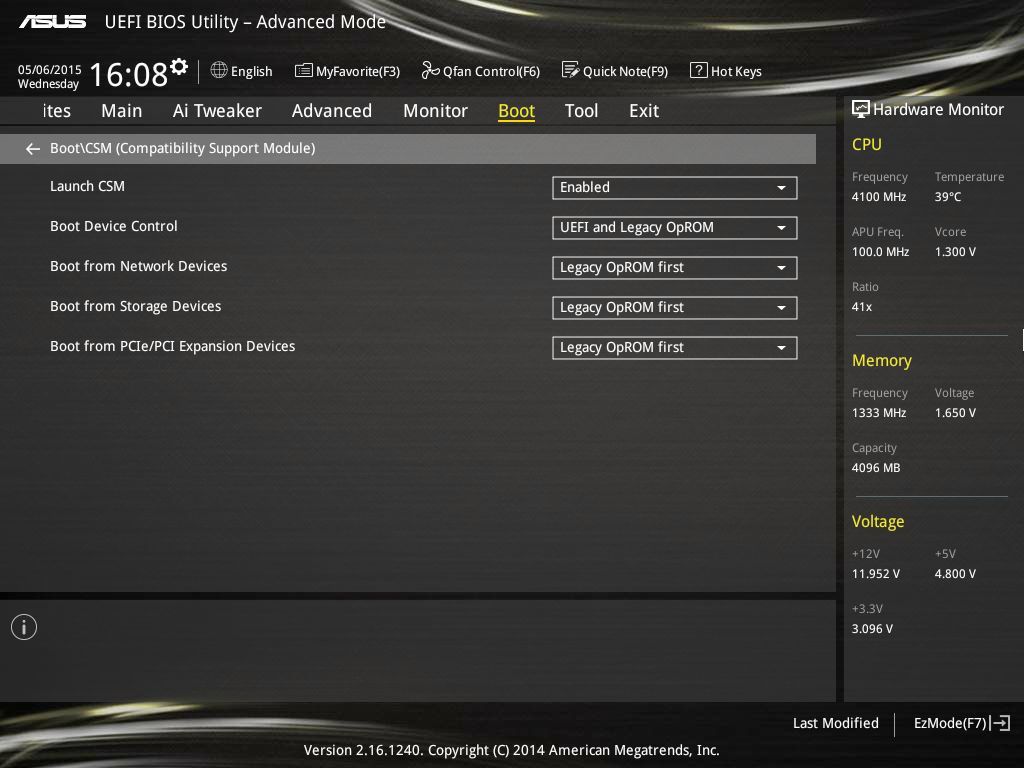

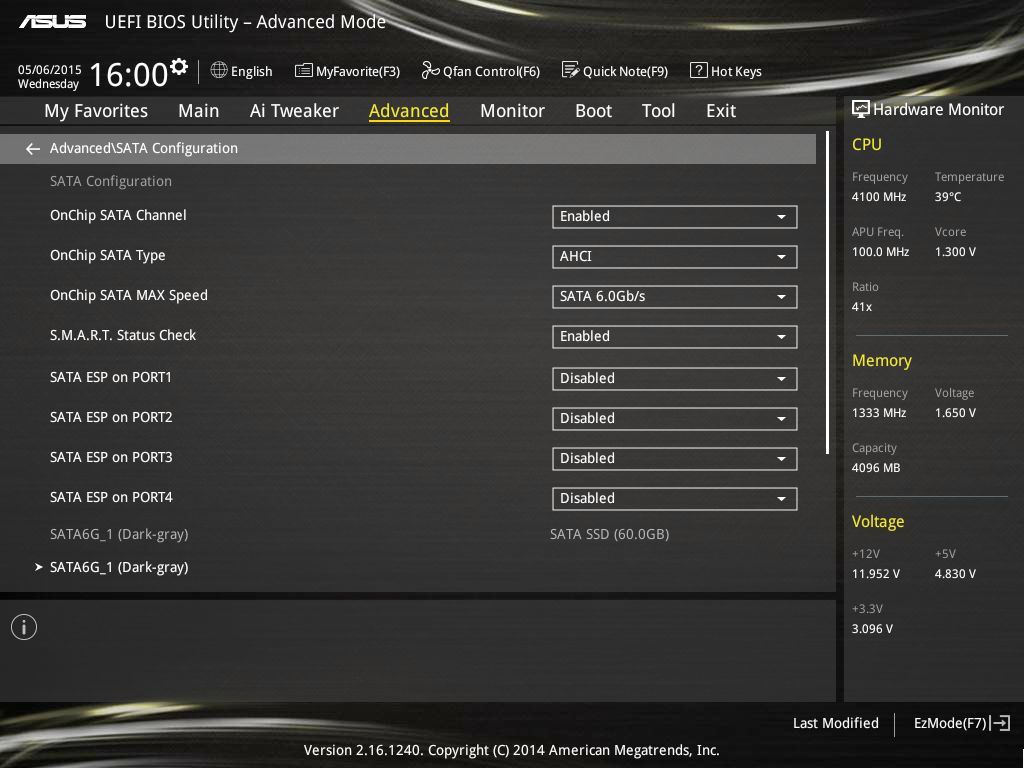

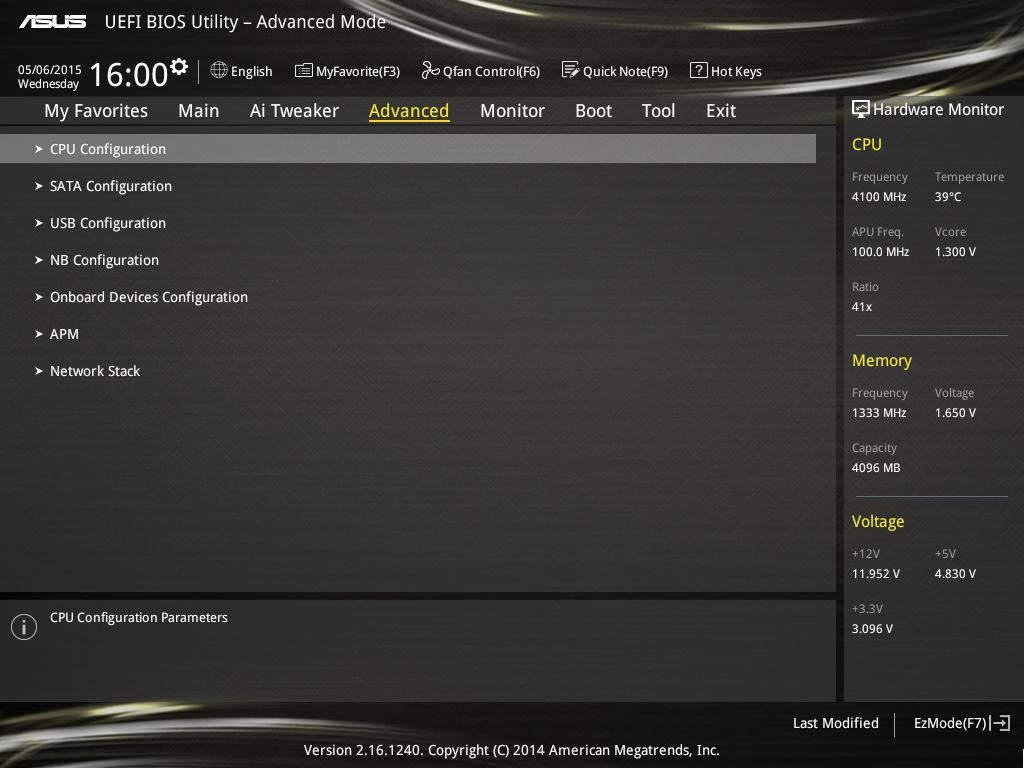

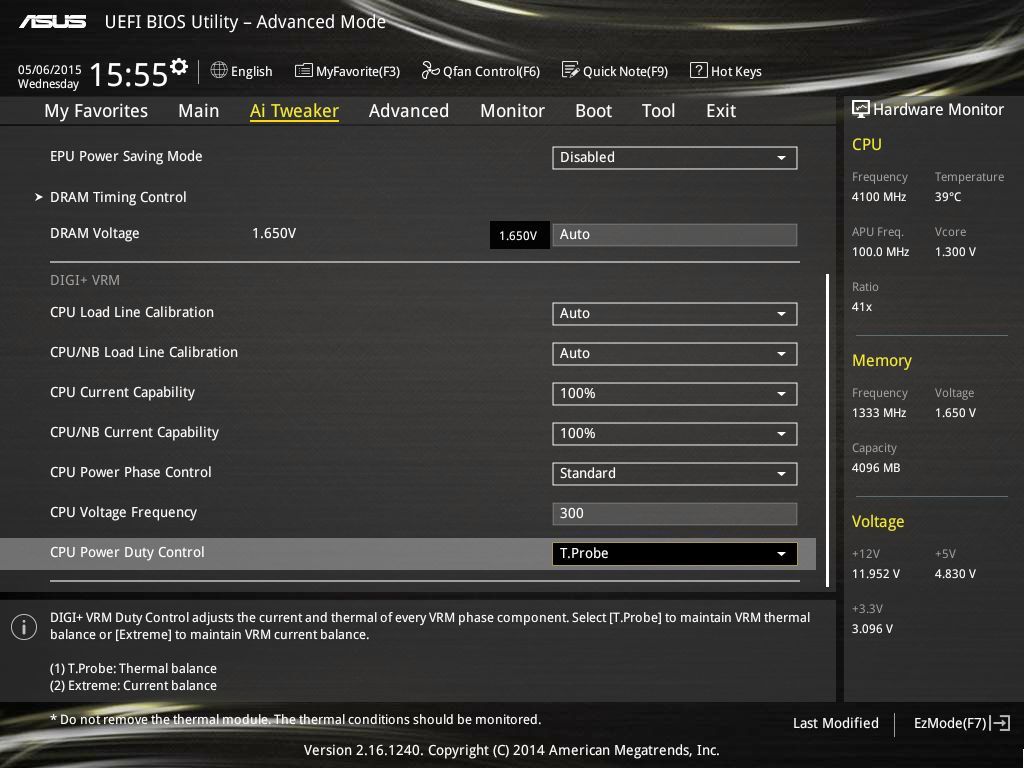

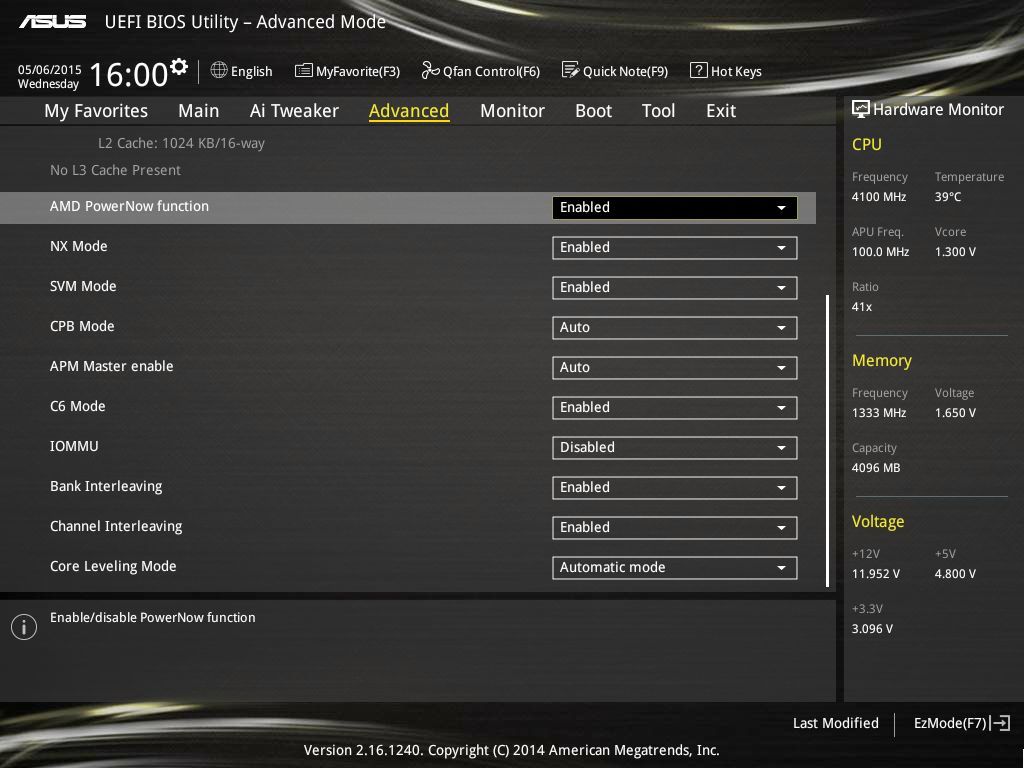

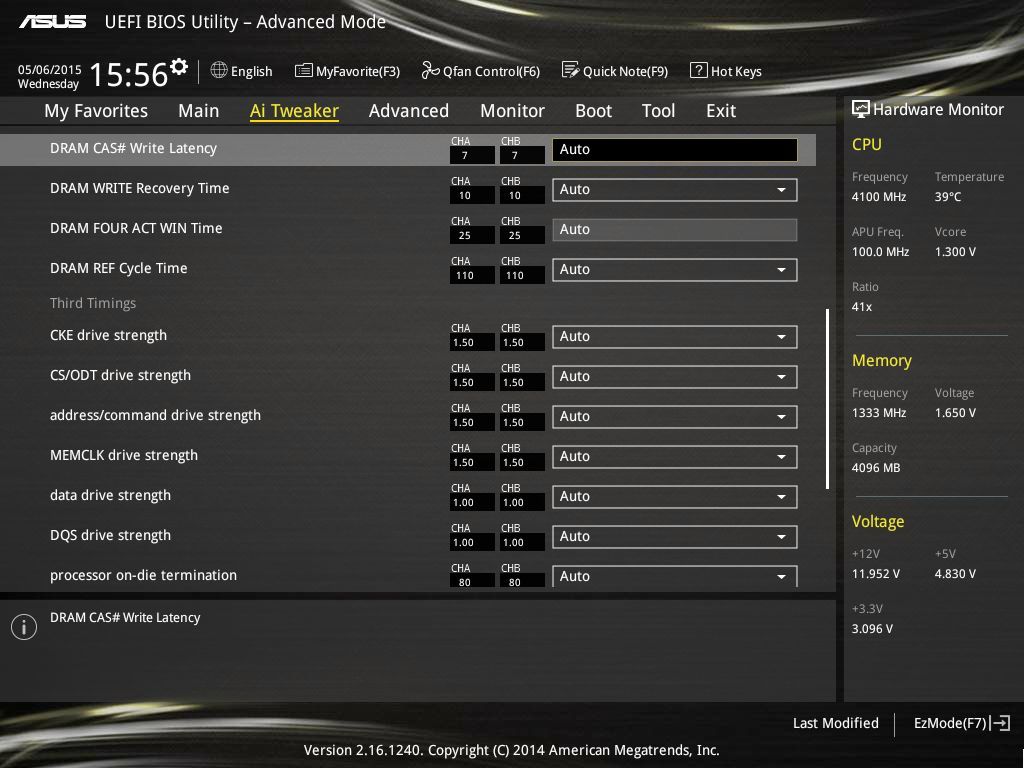

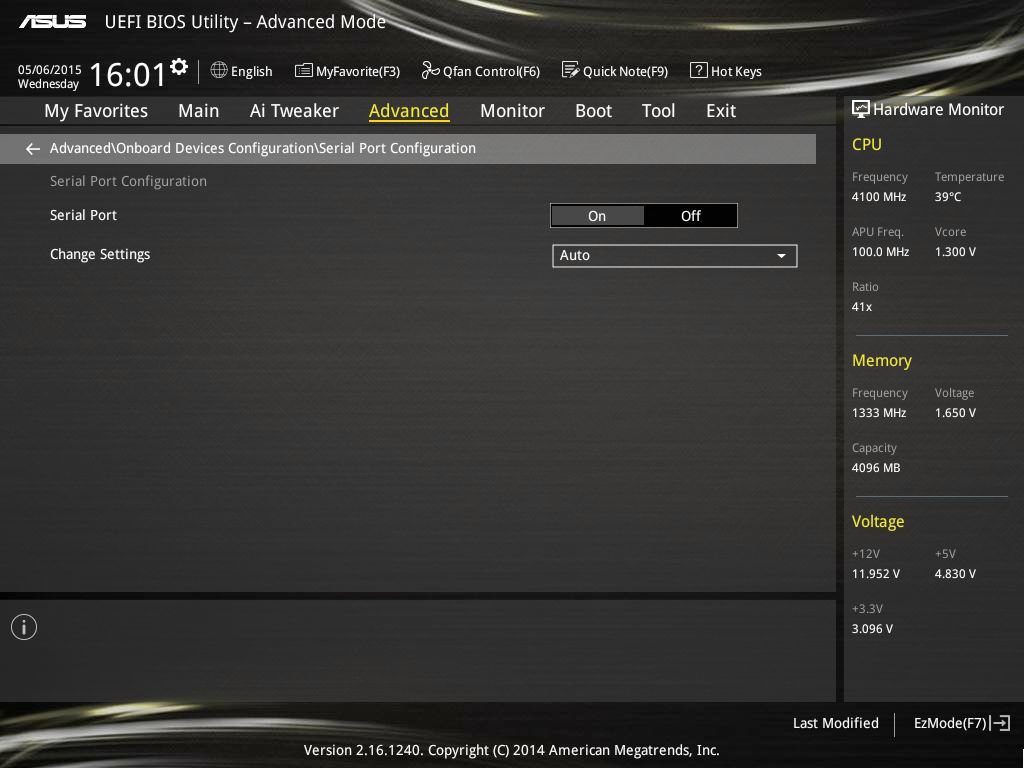

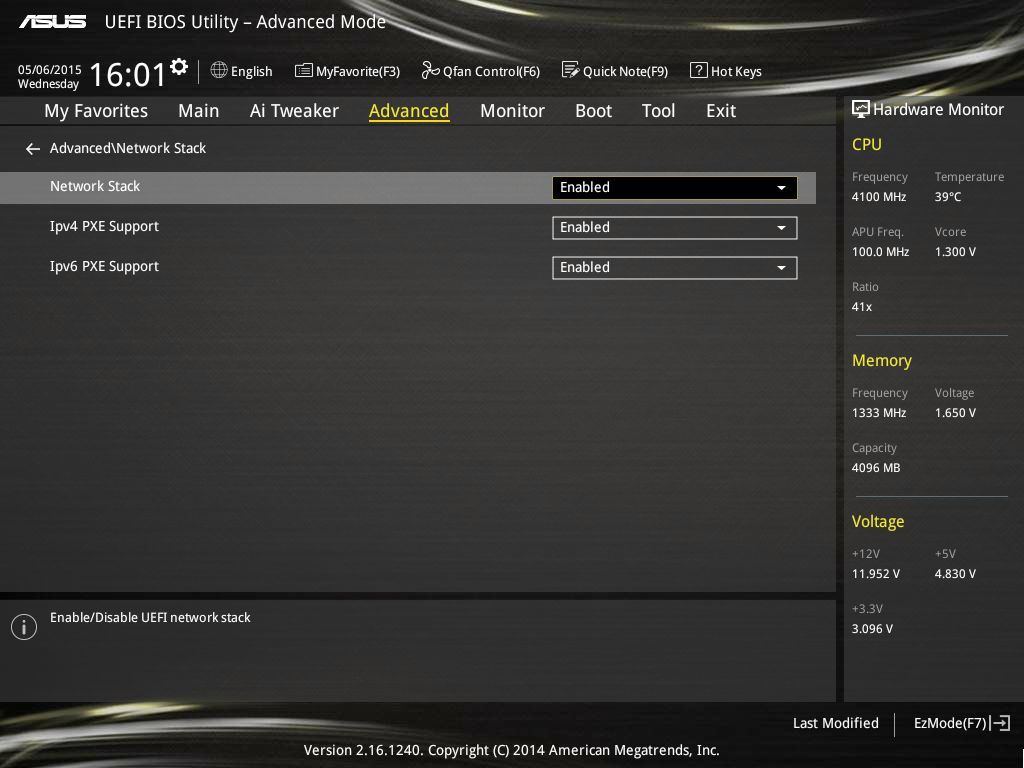

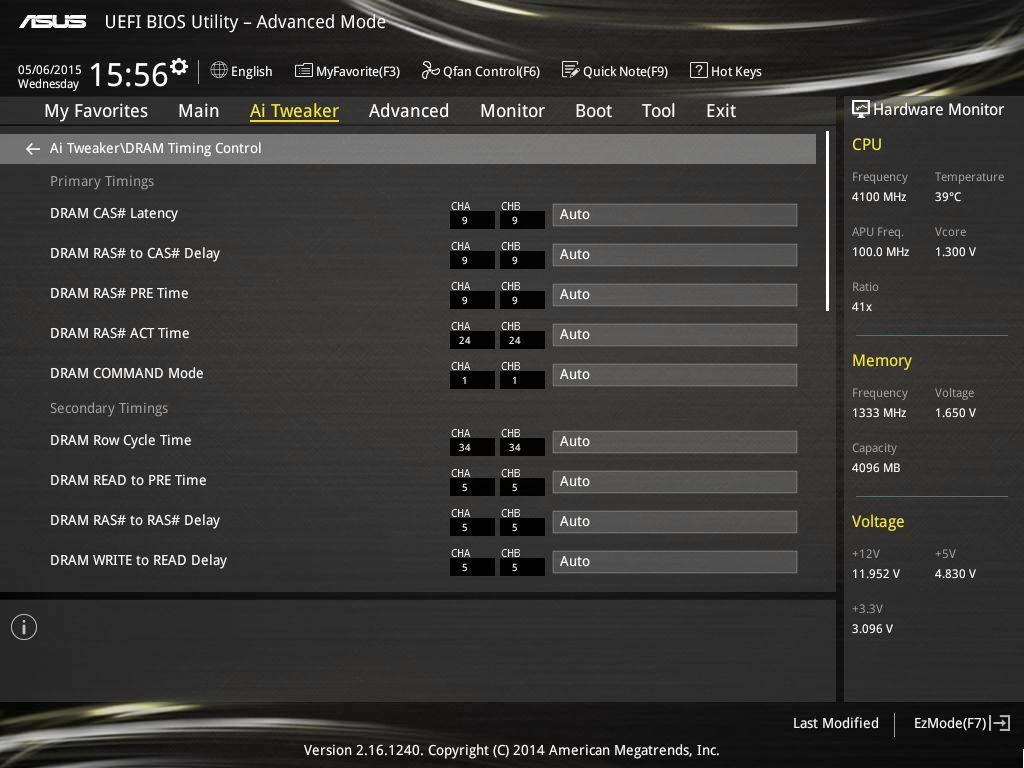

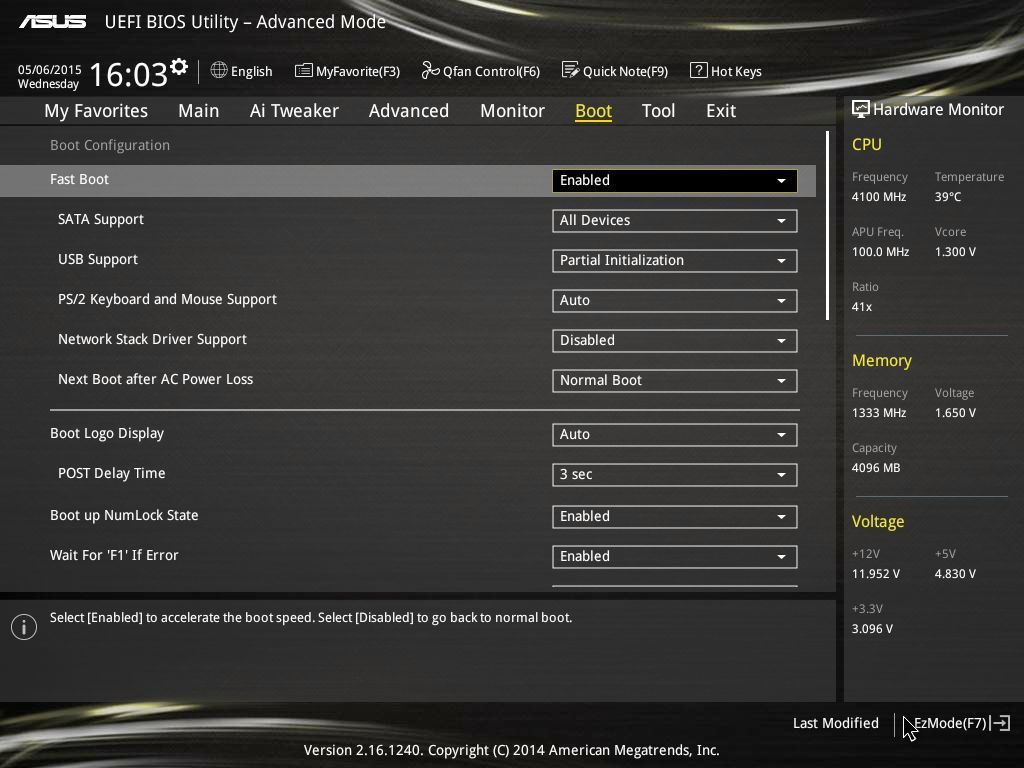

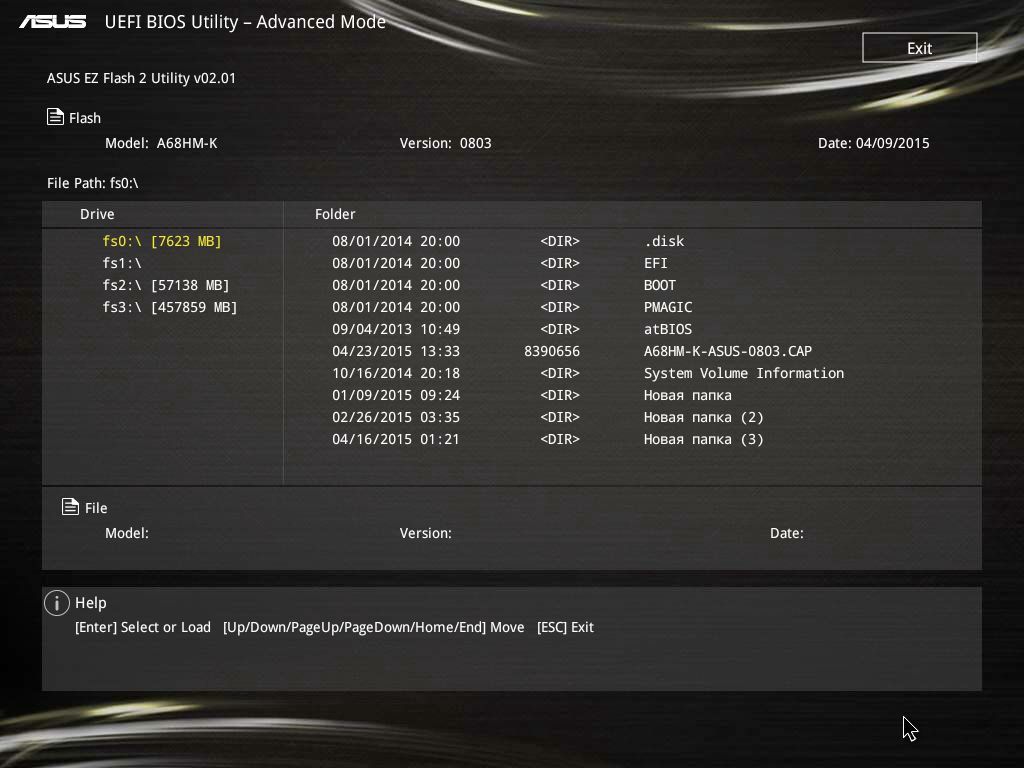

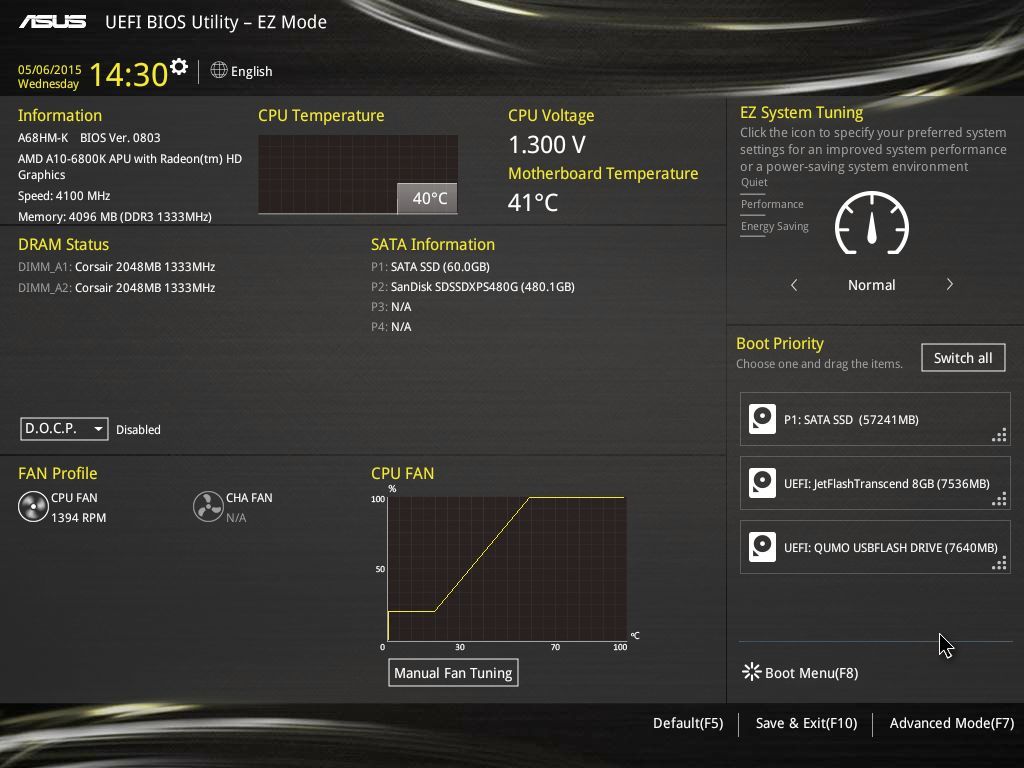

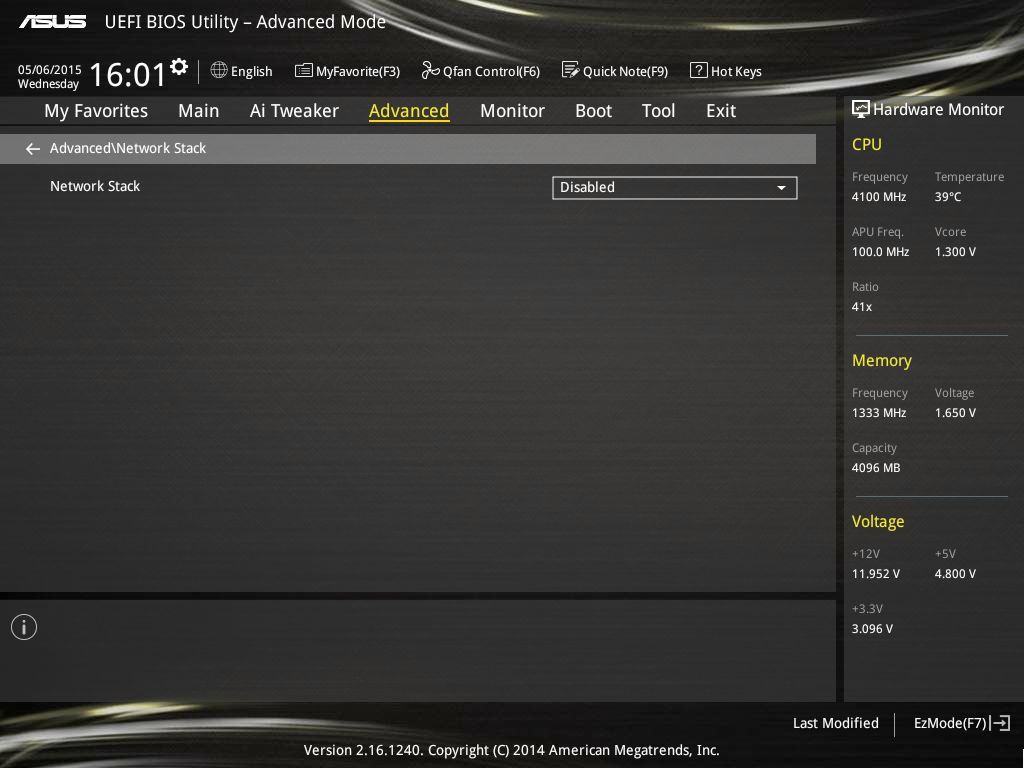

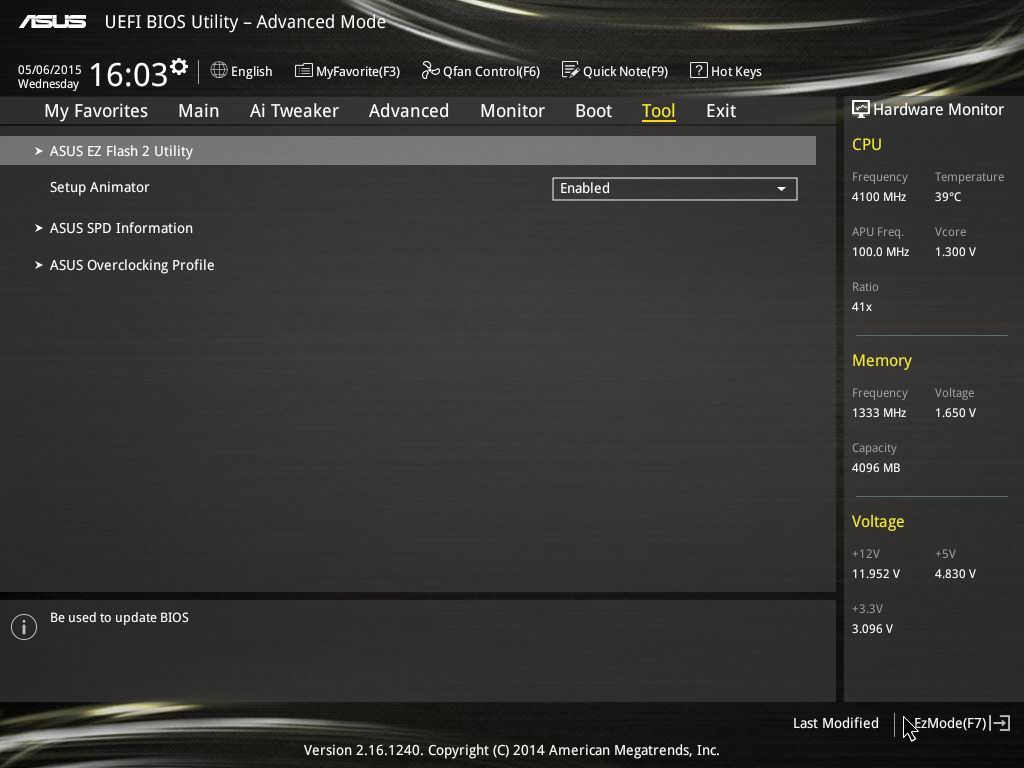

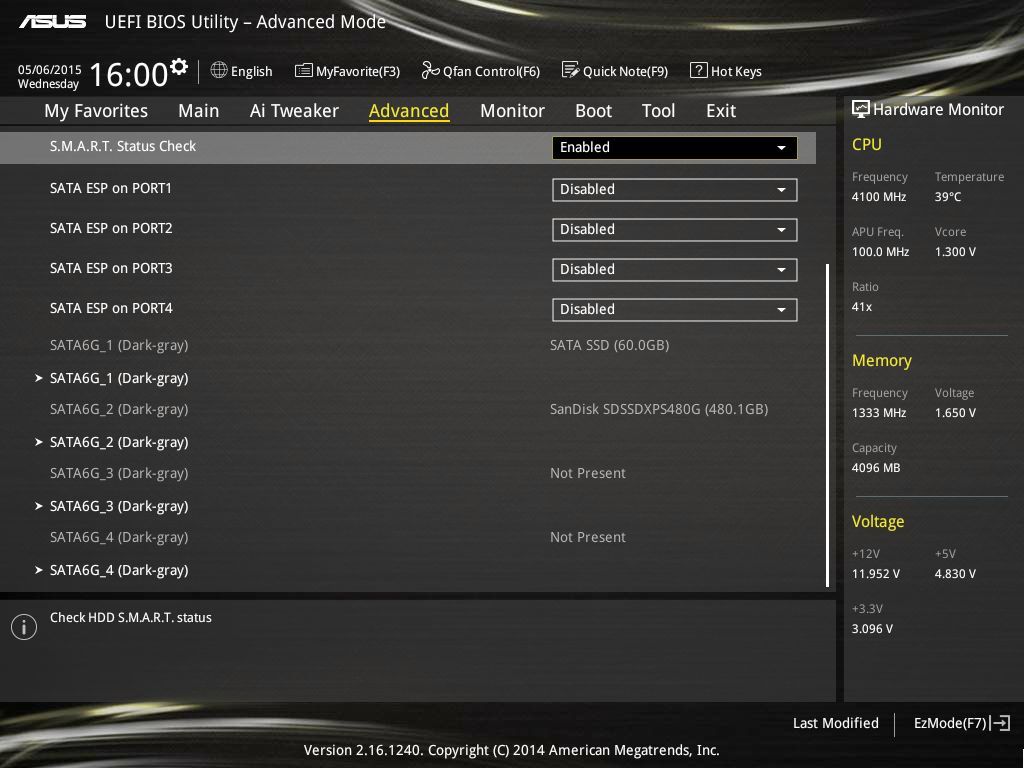

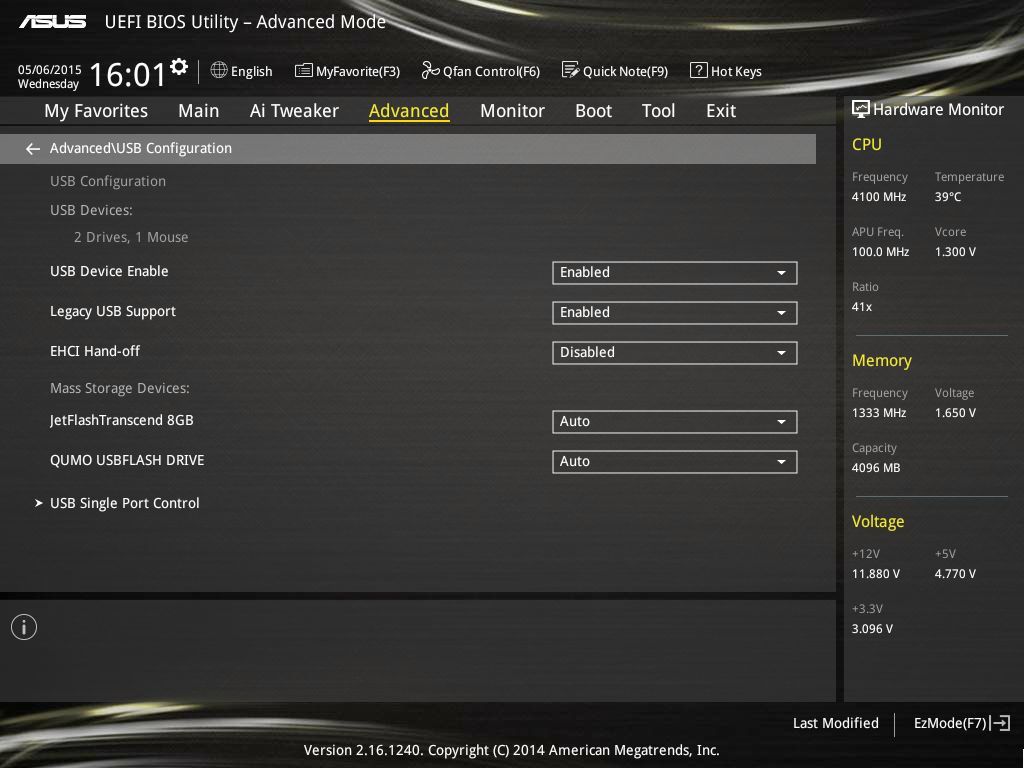

Заводская – 0403. Произведено обновление до 0803 (наиболее новой версии, из официально доступных на момент тестирования).

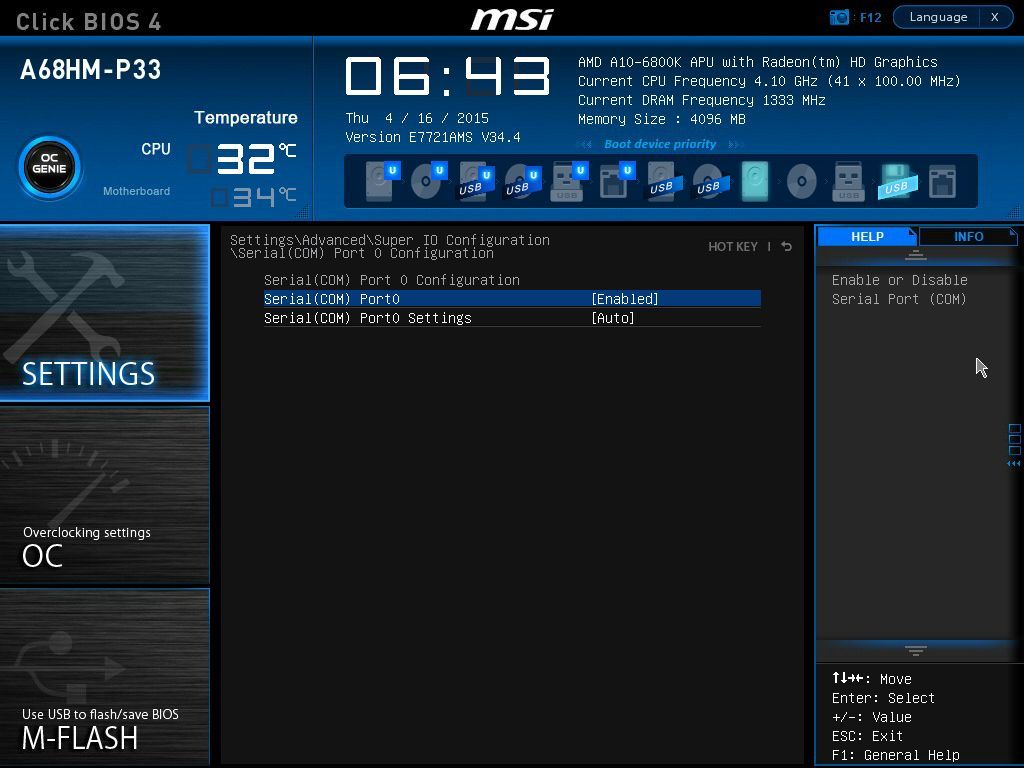

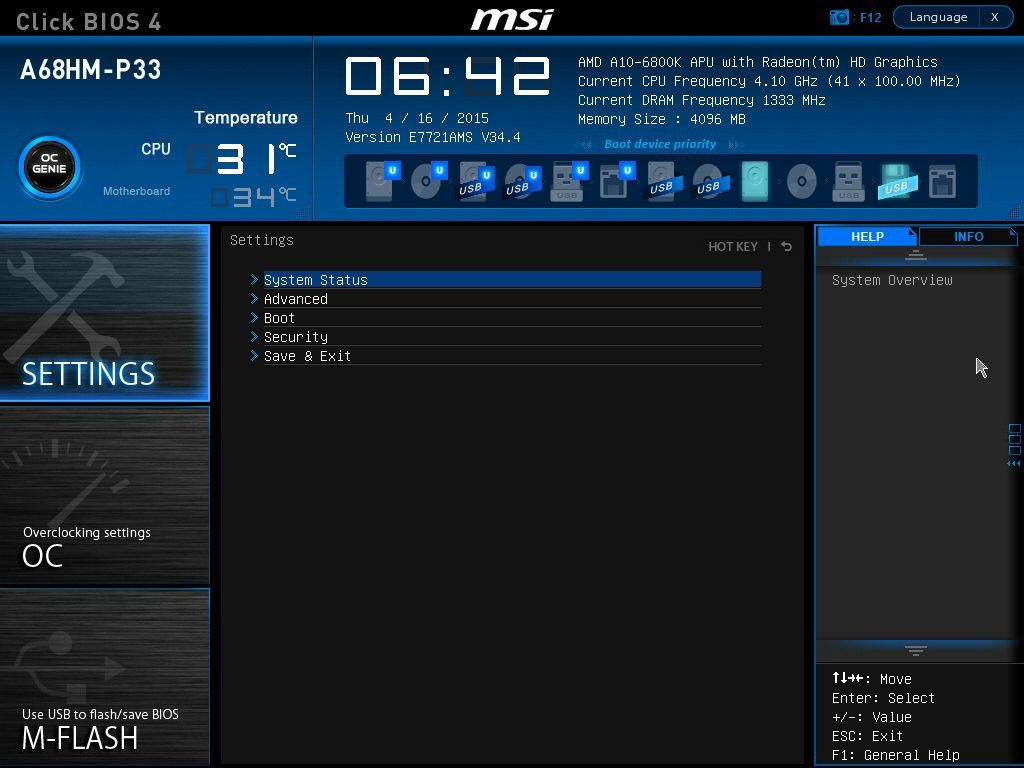

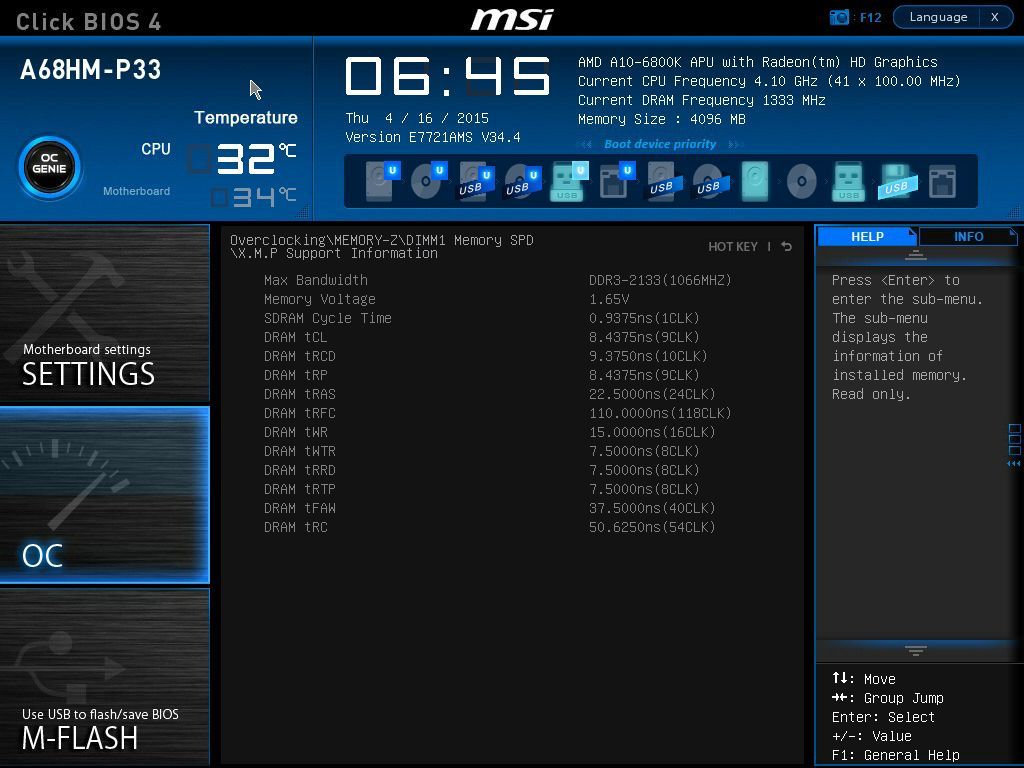

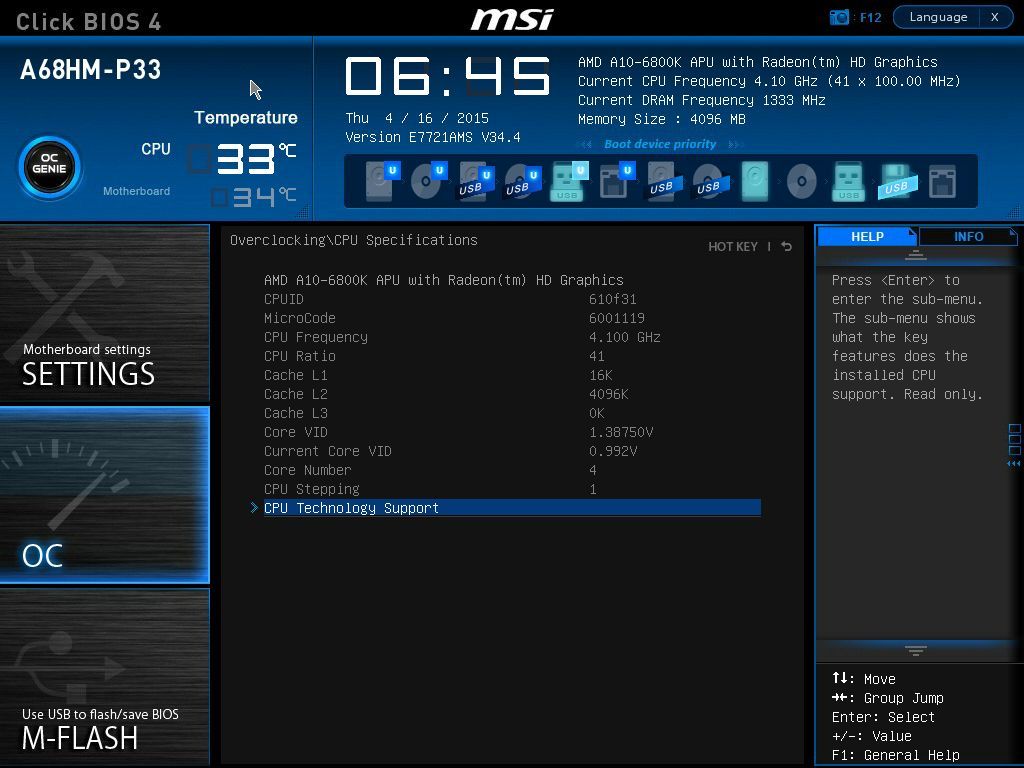

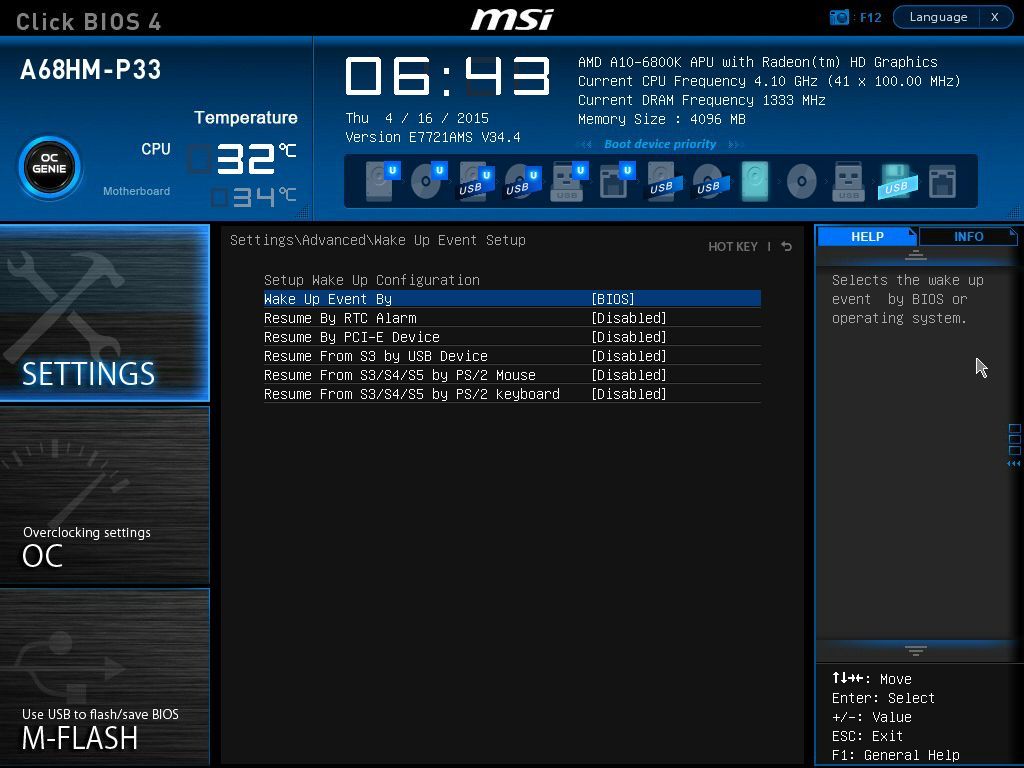

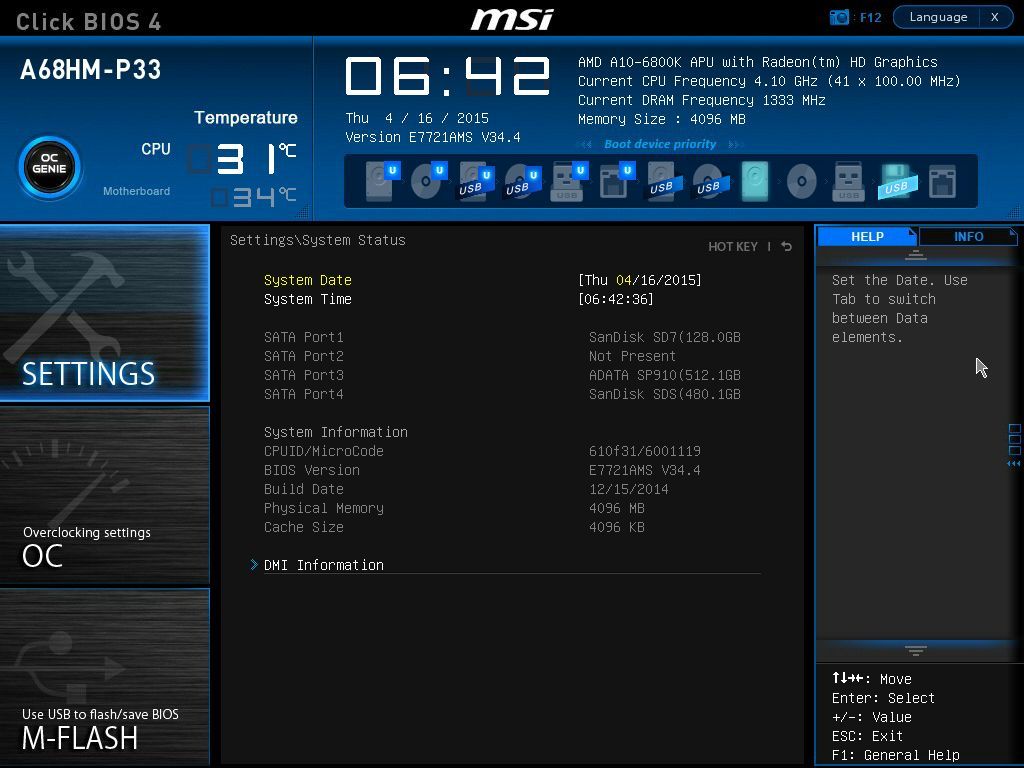

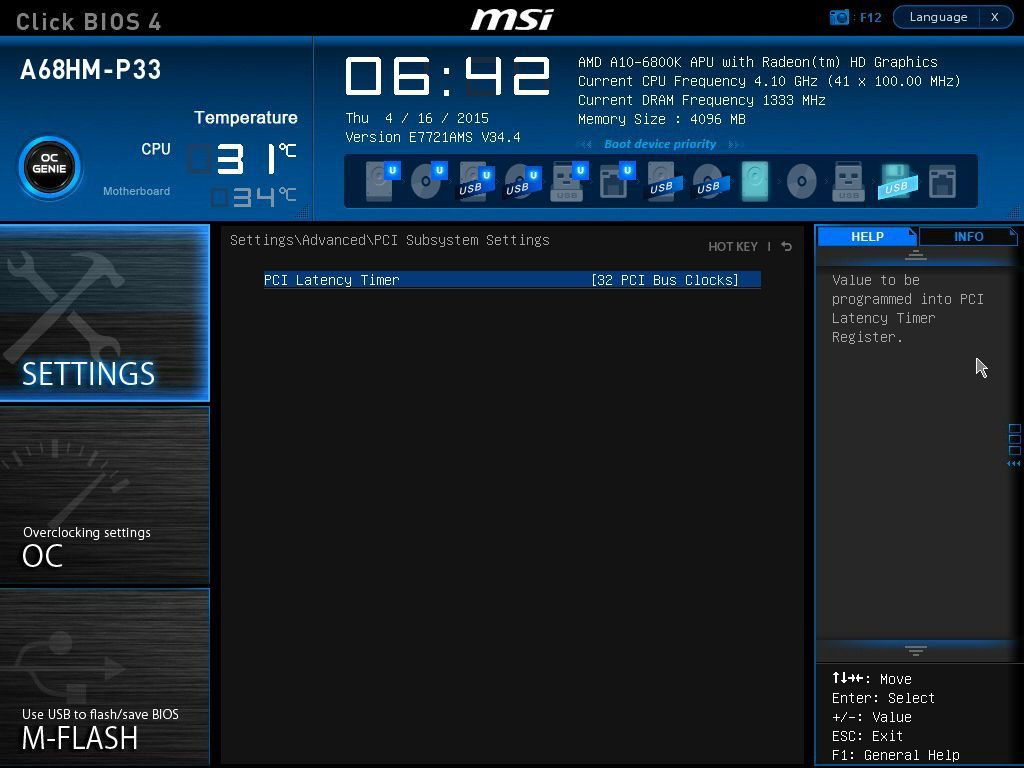

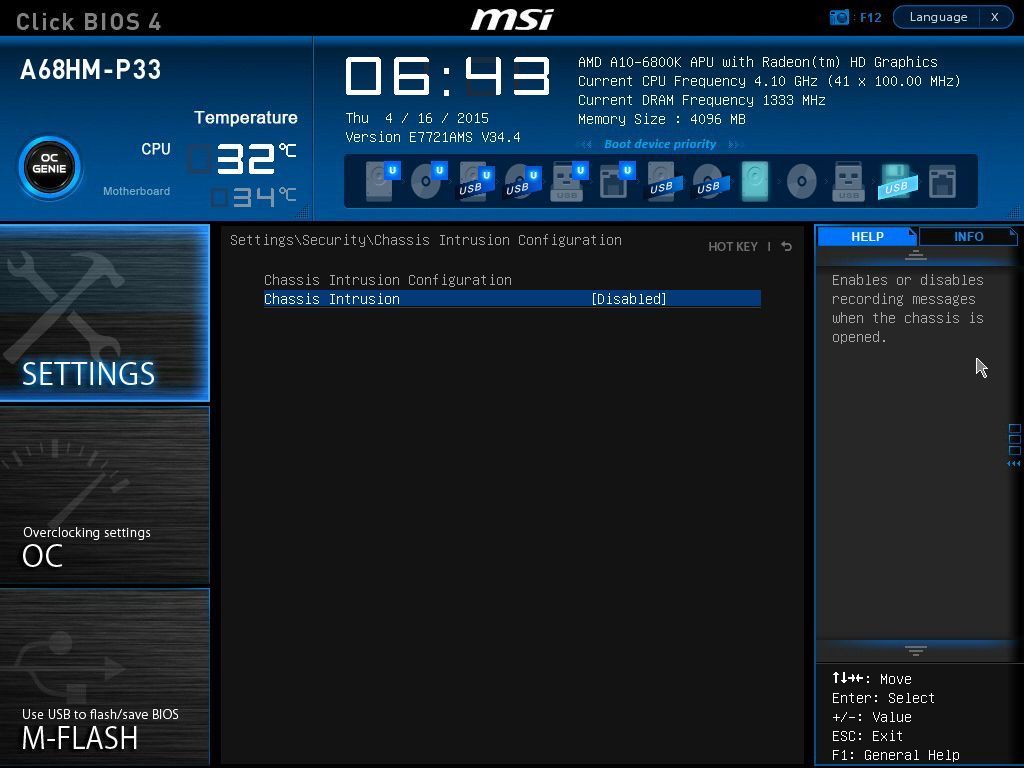

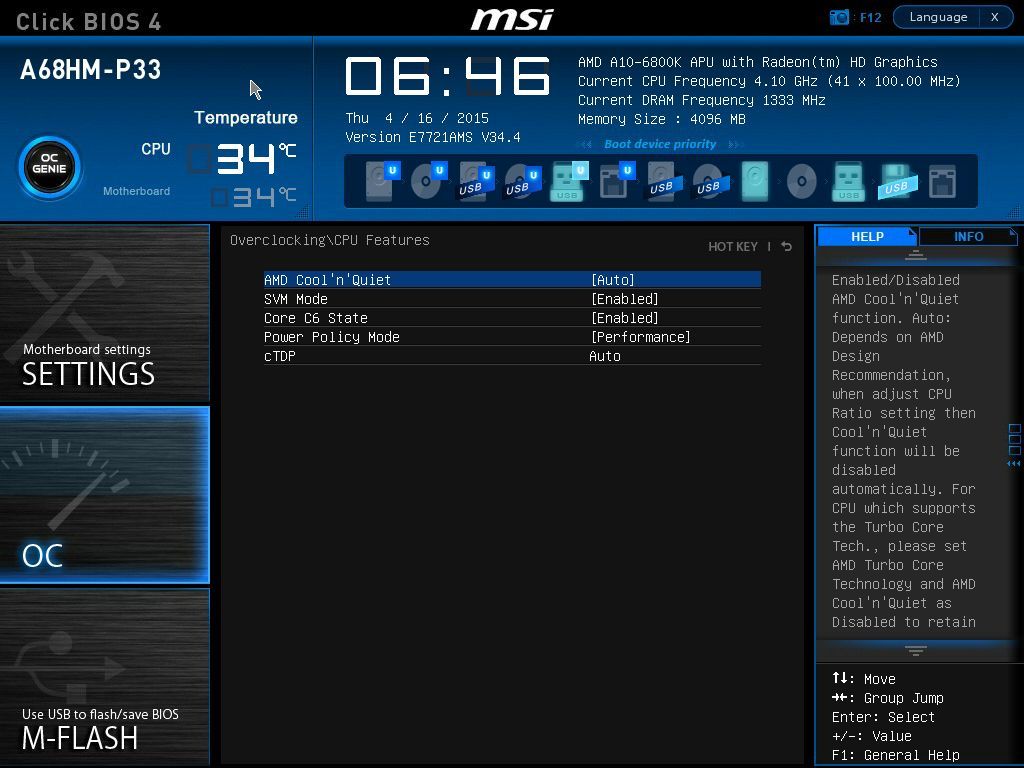

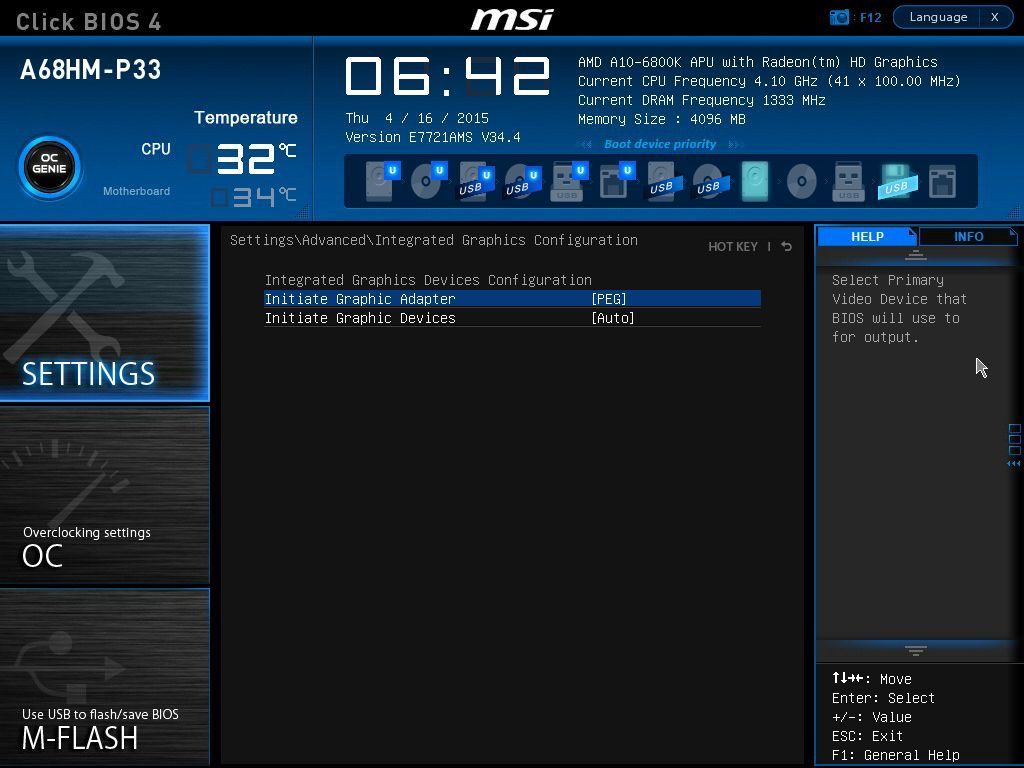

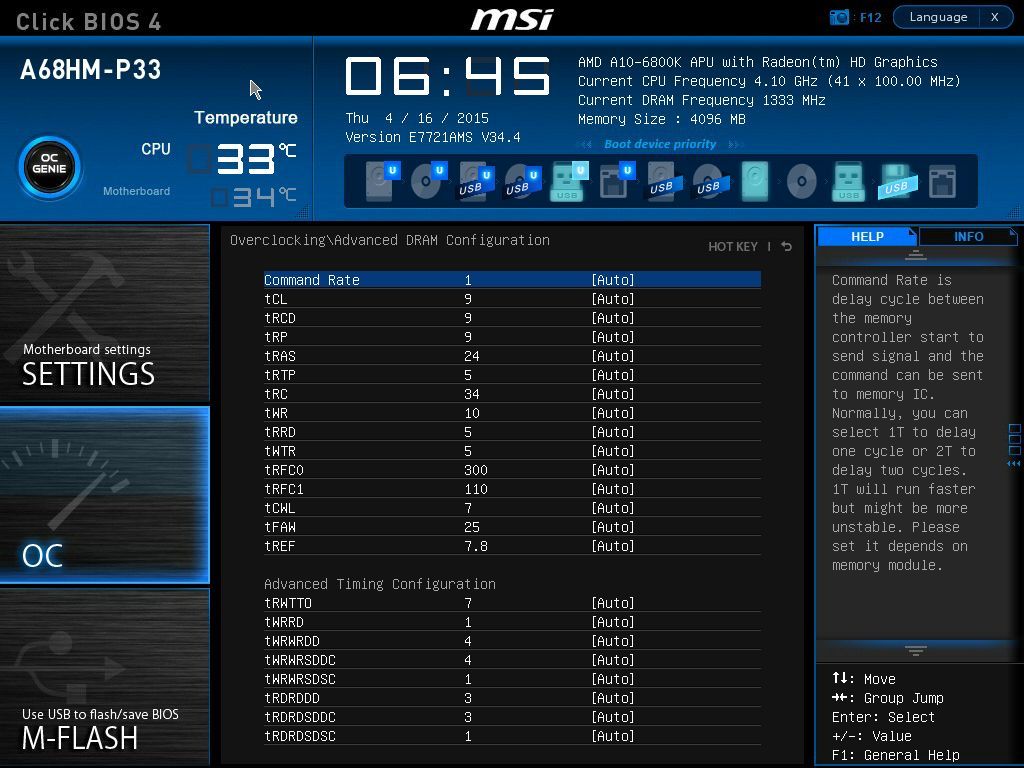

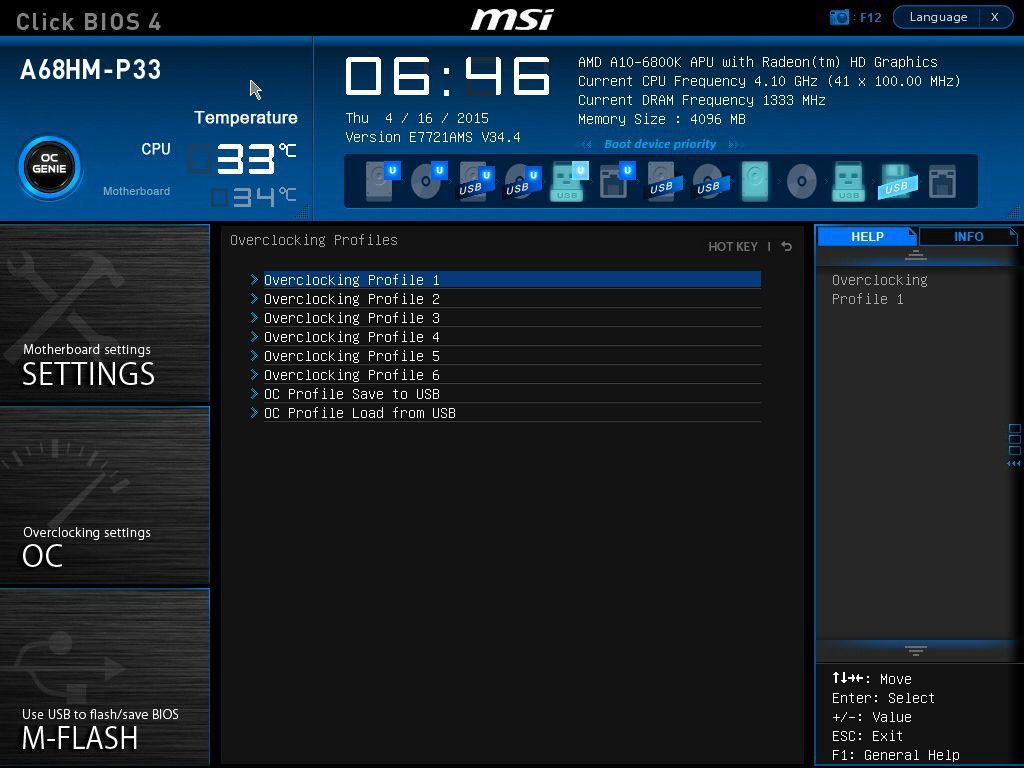

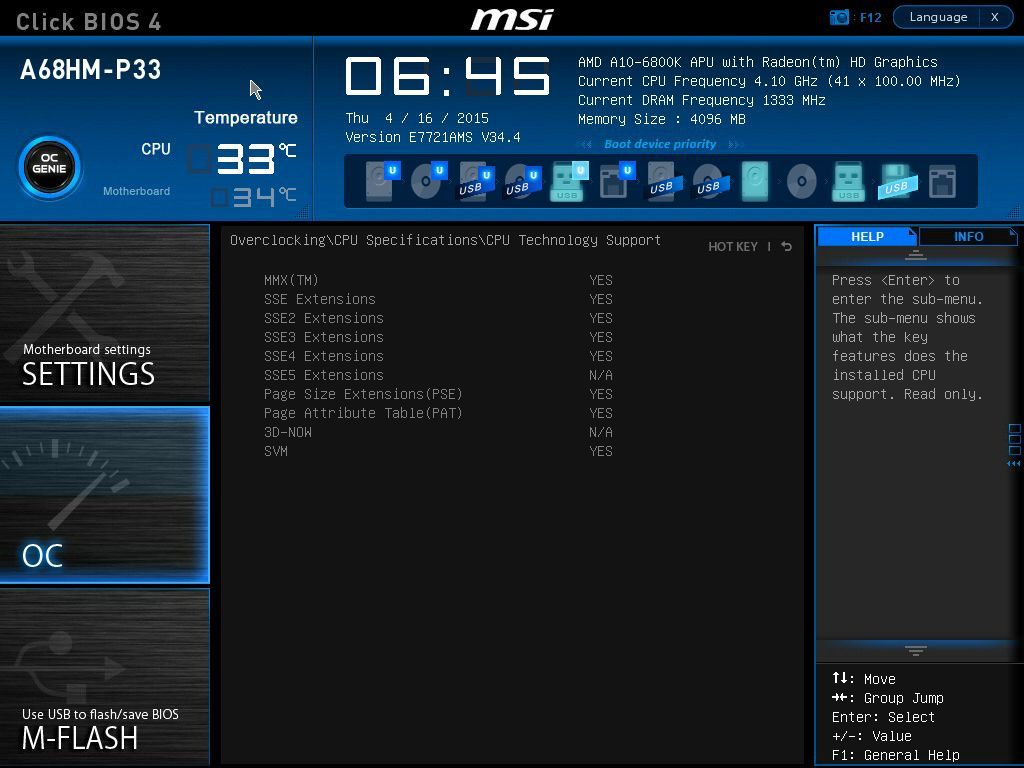

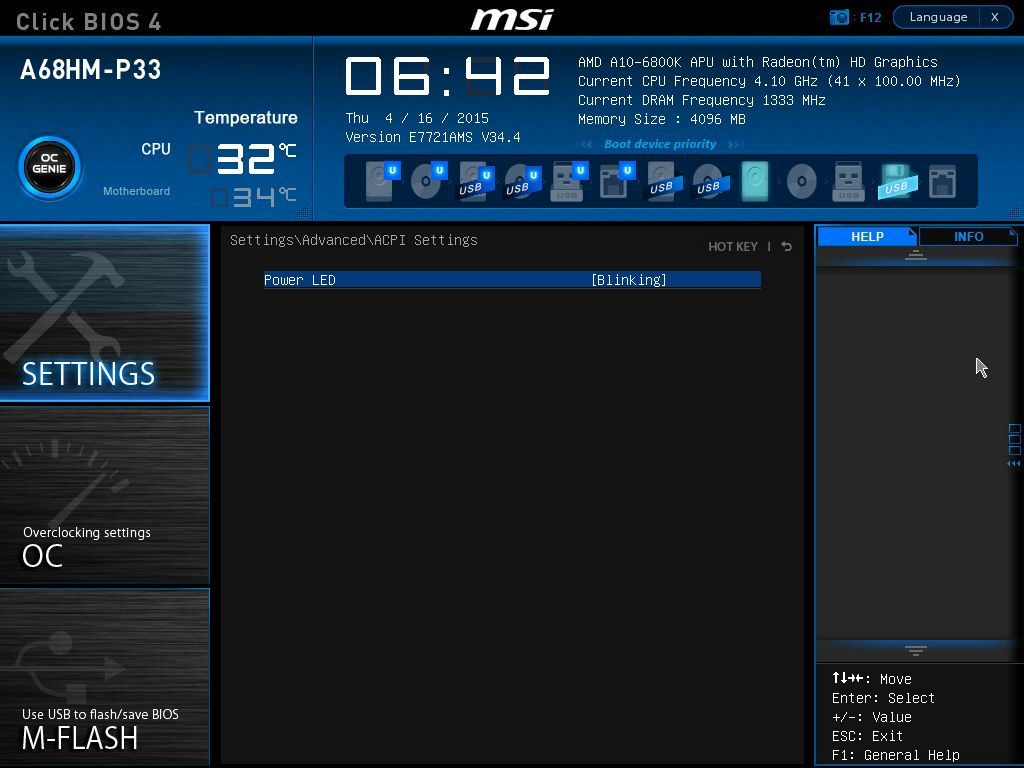

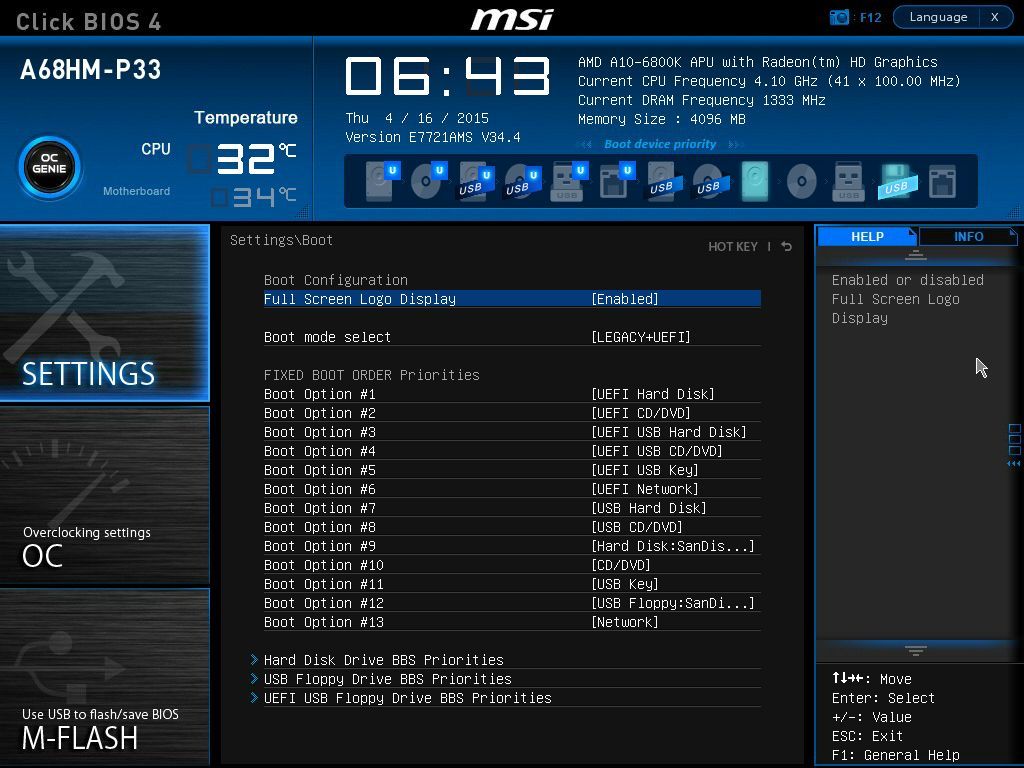

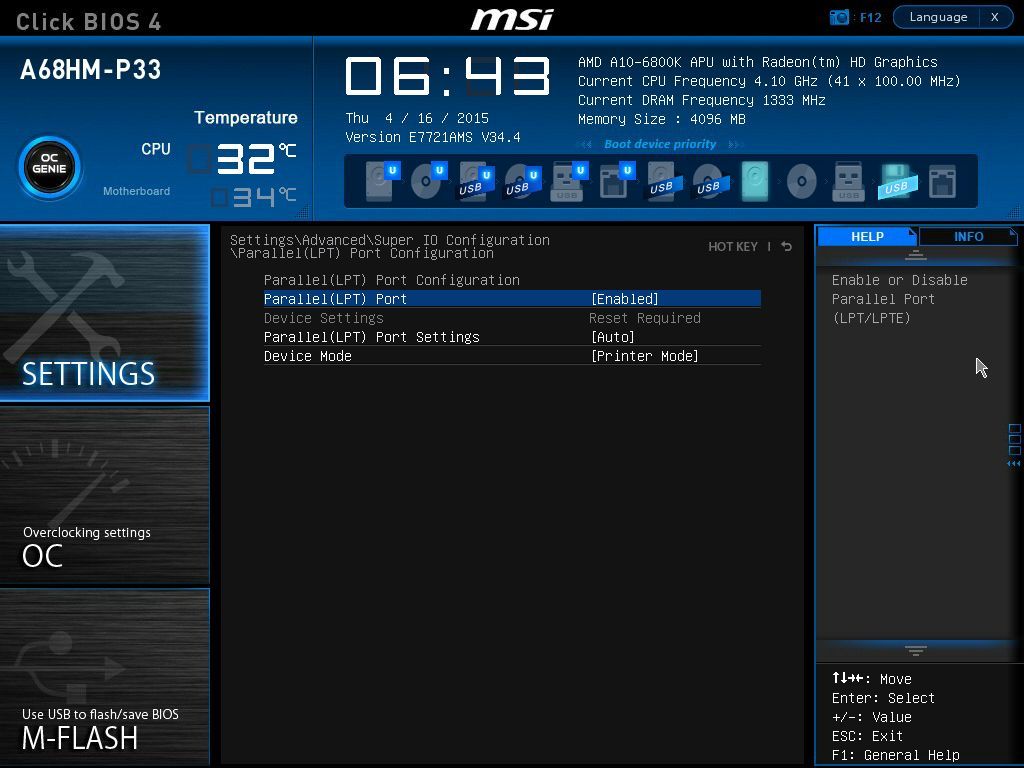

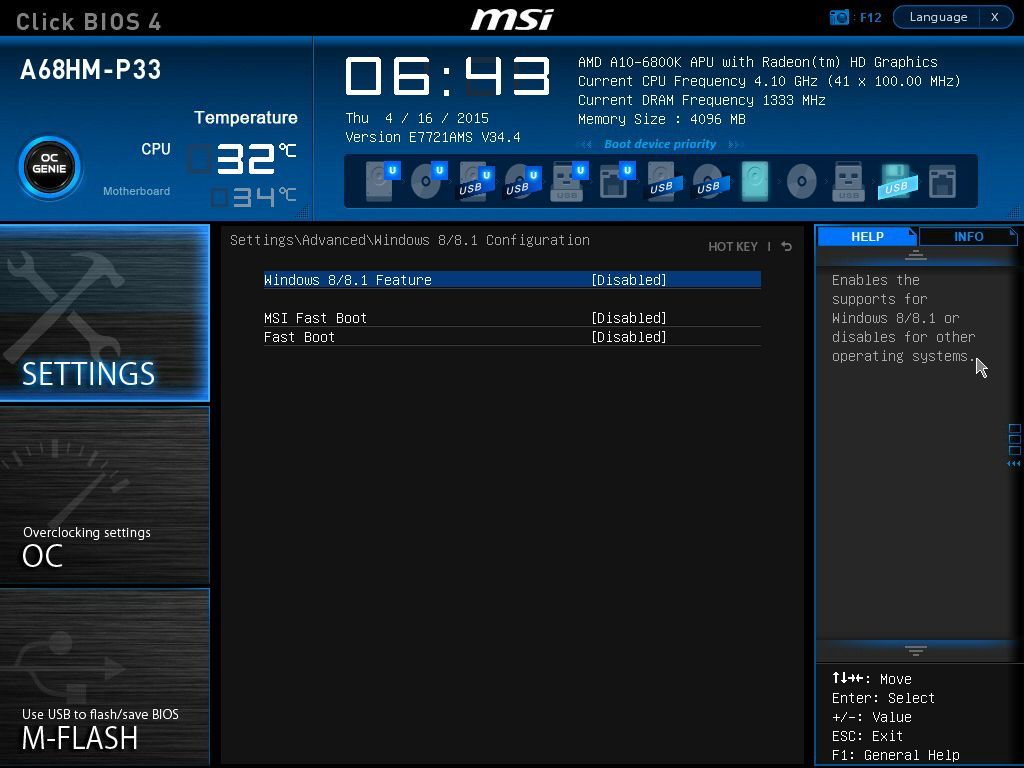

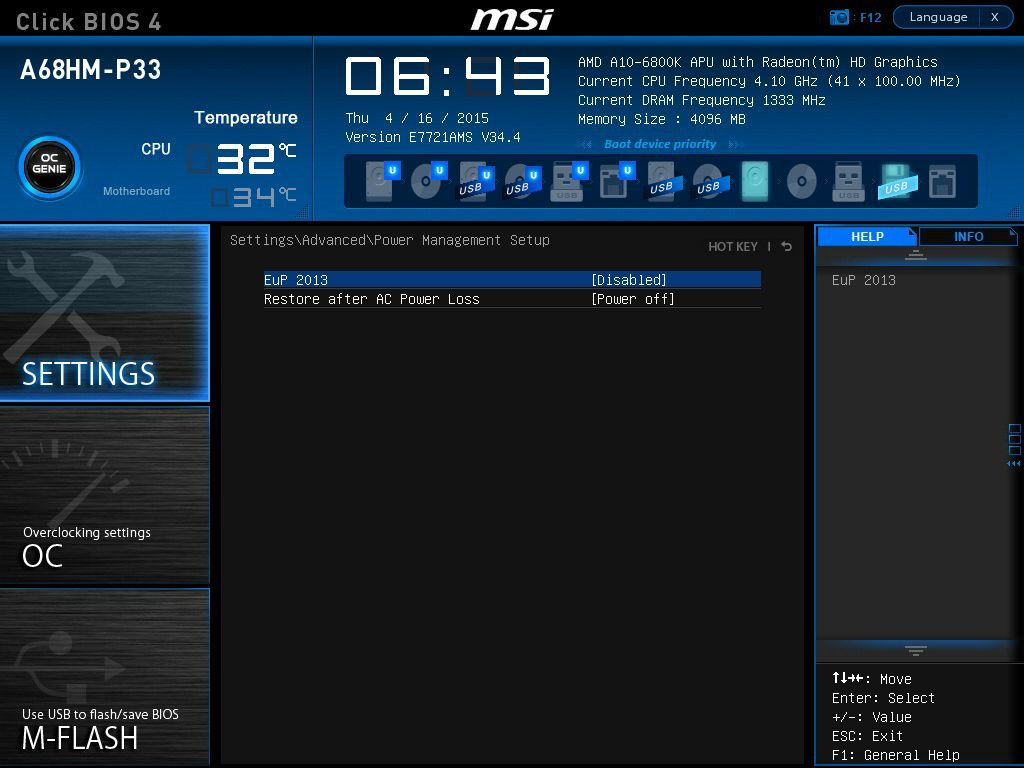

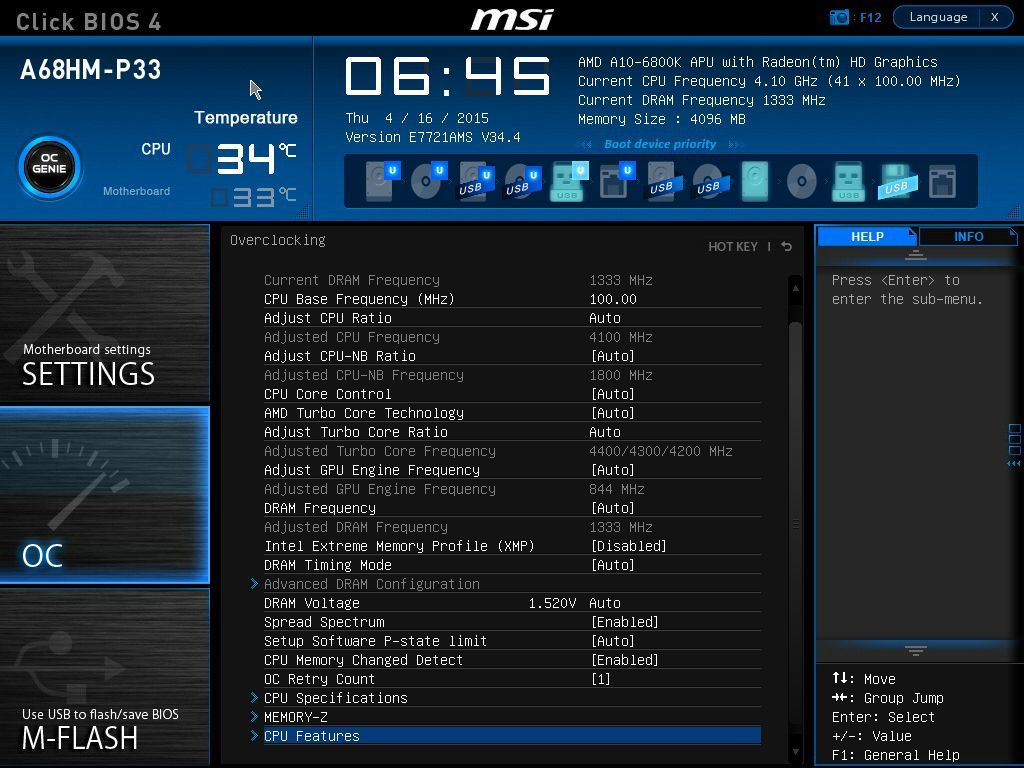

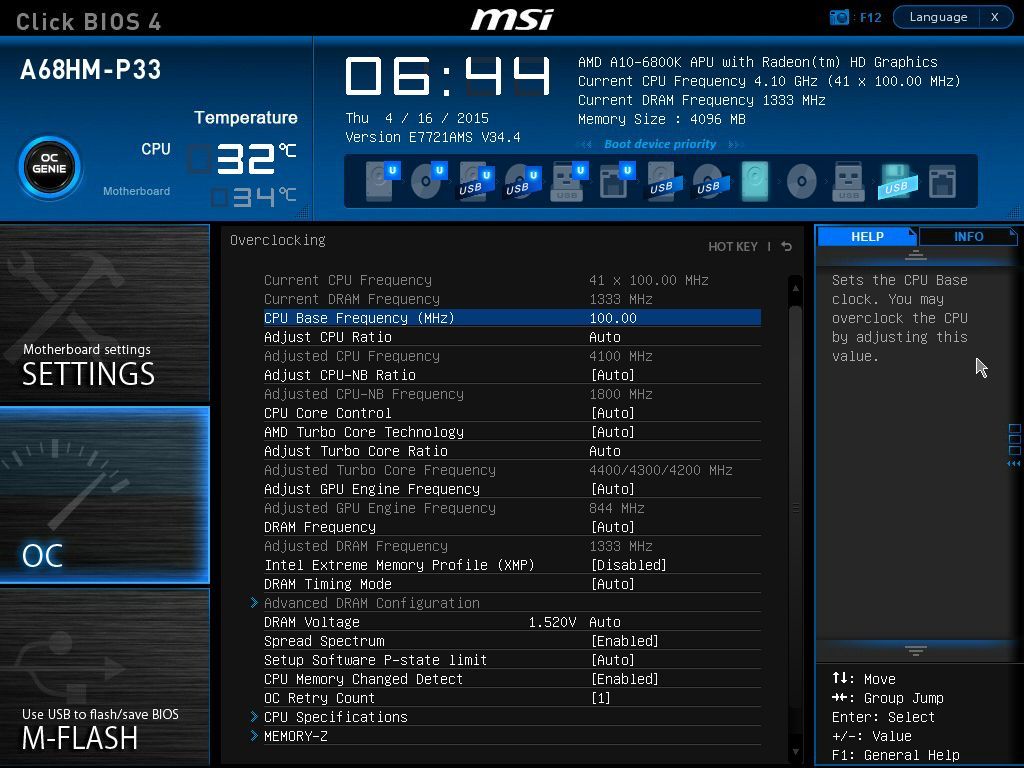

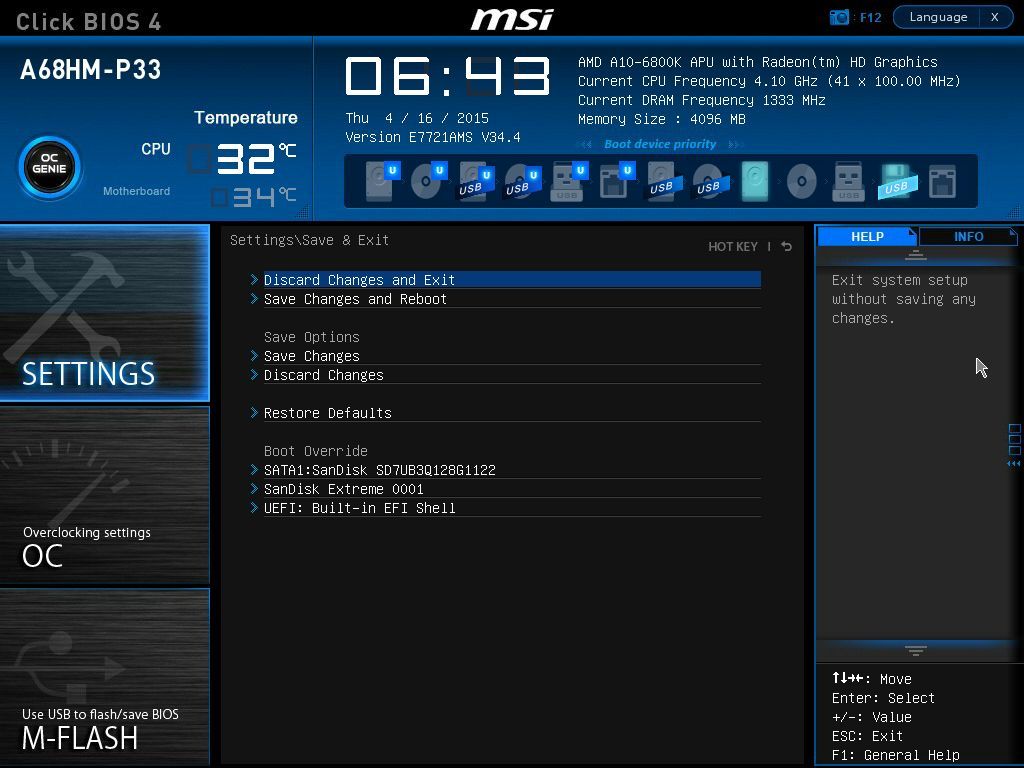

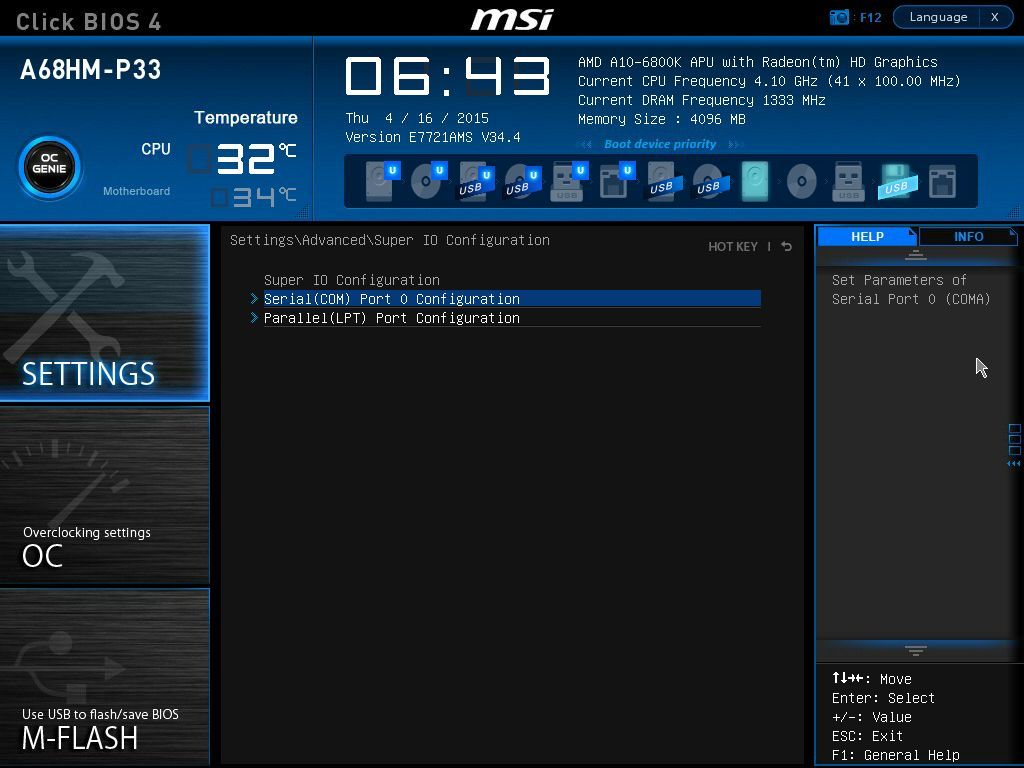

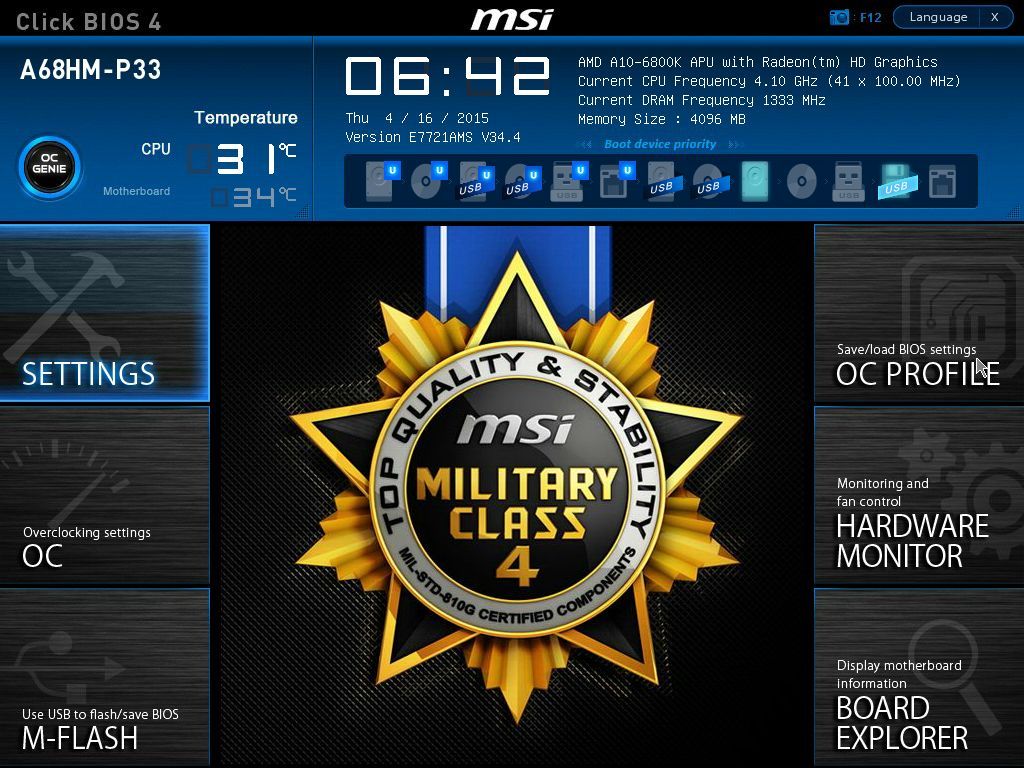

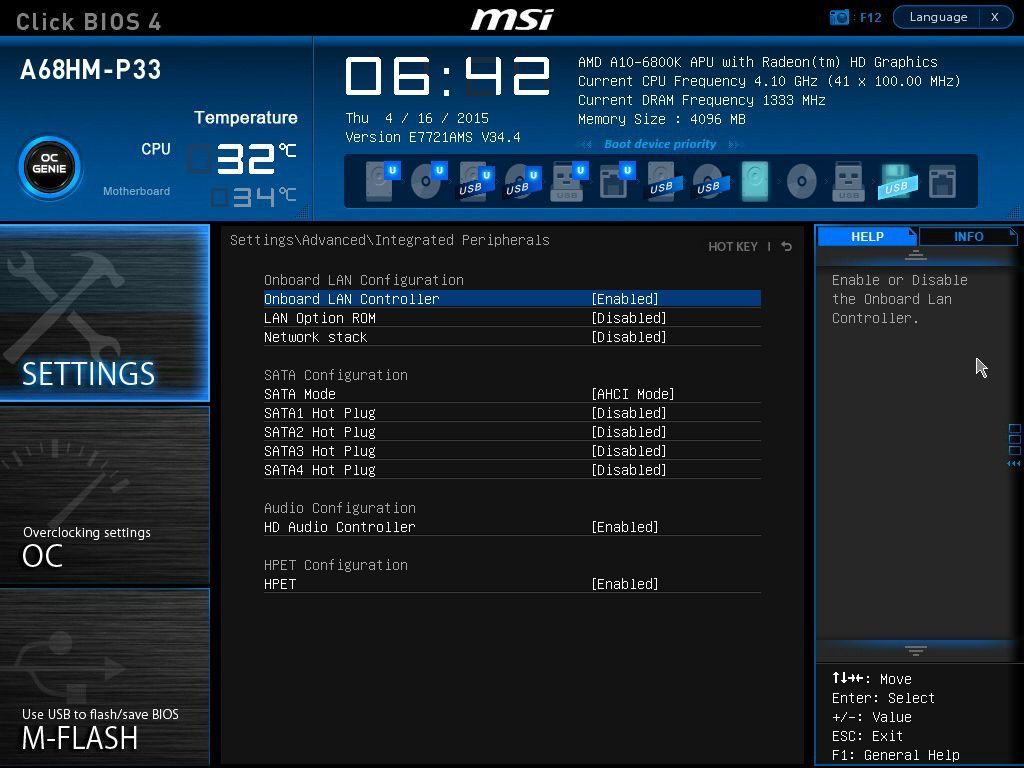

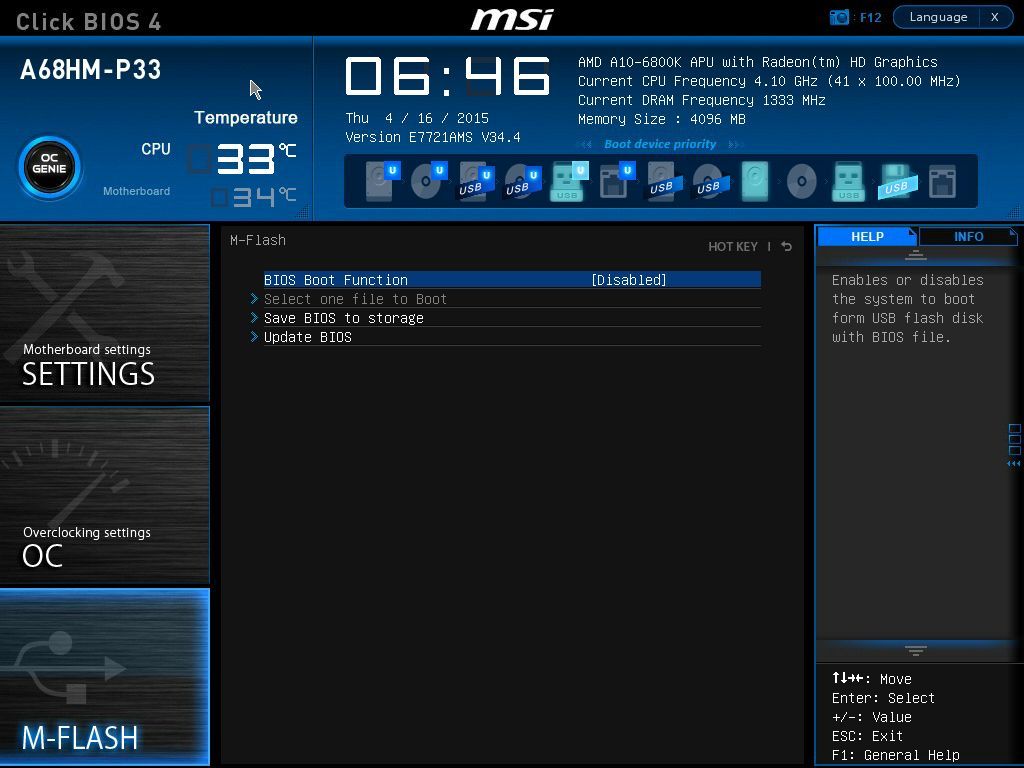

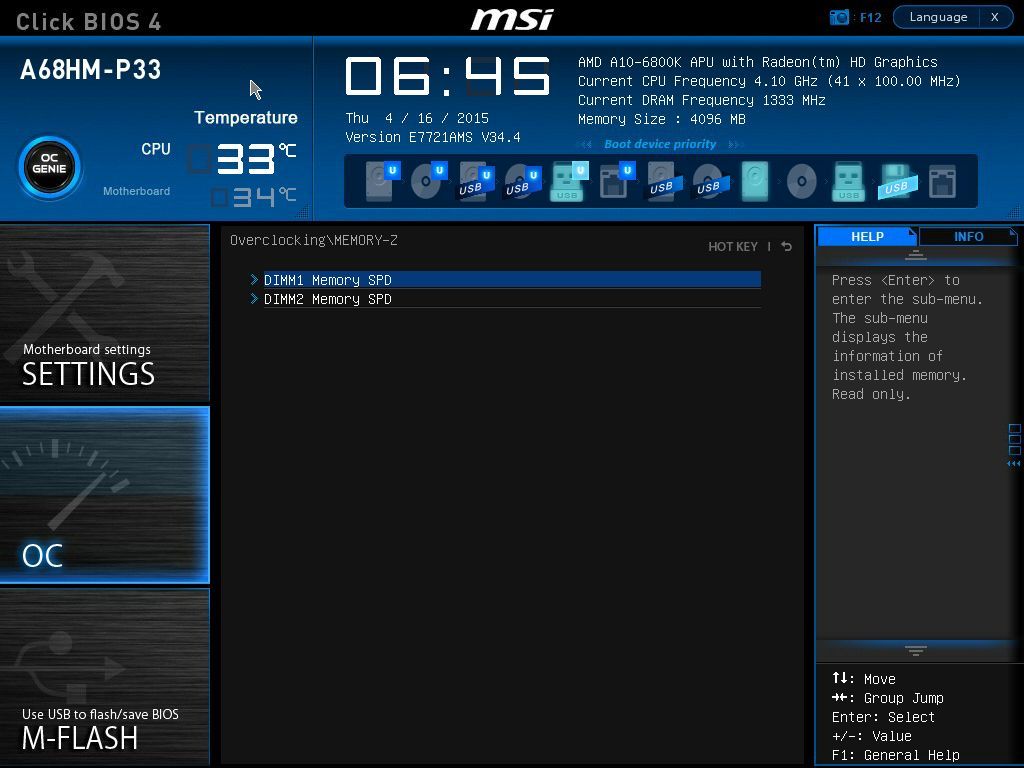

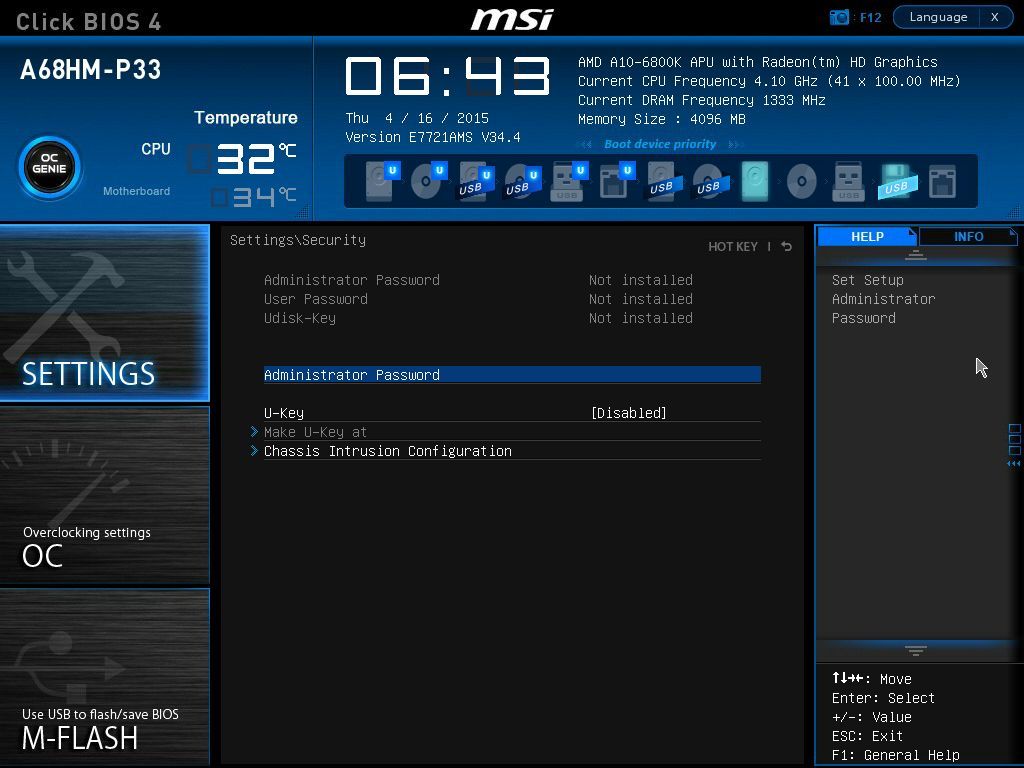

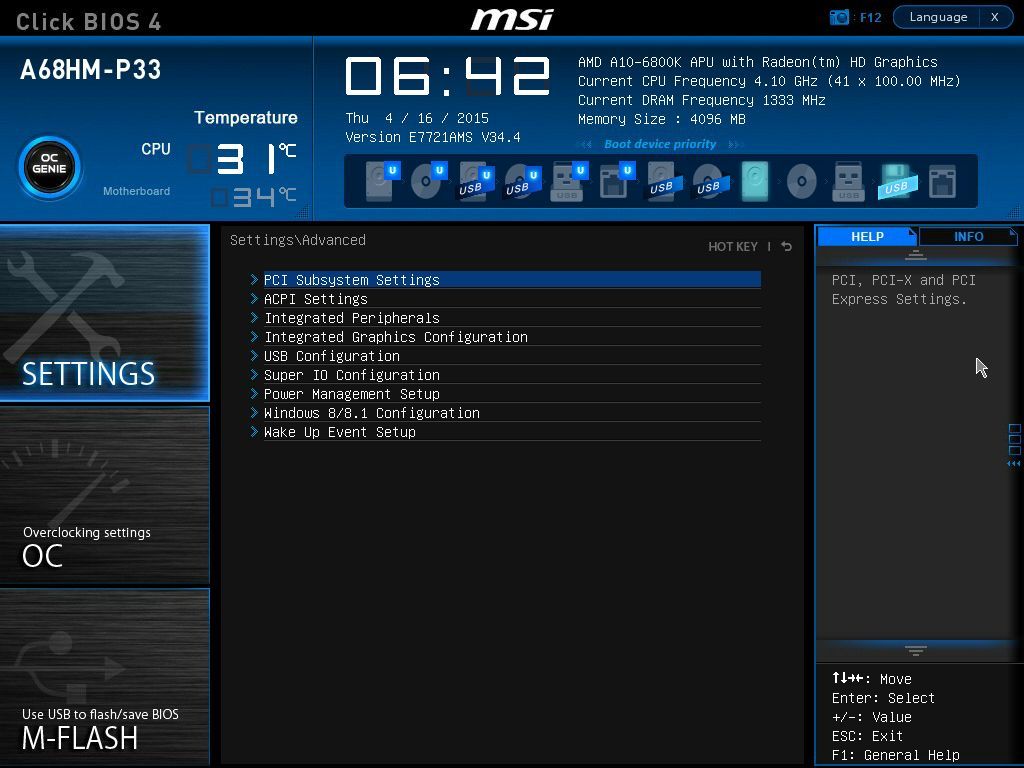

«Заводская» версия BIOS оказалась 17.0 – это самая первая официальная версия. Было произведено обновление до версии 34.4 (самой новой на момент тестирования).
Используемый тестовый стенд собирался из следующих комплектующих:
Здесь все довольно печально. И об этом уже говорилось выше:
Все рассматриваемые платы выглядят привлекательно: на каждой из них мы видим по пять фаз около процессорного разъема. Однако, забегая вперед, скажу, что сама элементная база не выдерживает нагрузки: лишь материнская плата MSI, на которой используются те же транзисторы, что и в старших моделях, смогла отработать тесты без перегрева и срабатывания тепловой защиты. И это несмотря на то, что стендовый процессор AMD APU A10-6800K у всех трех участников присутствует в списке поддерживаемых (CPU Support List).
Мало того, что результат в Linpack (с графической оболочкой LinX) изначально ниже (19.5 против нормальных 20.5 ГФлопс), он еще и начинает снижаться дальше. Все наглядно демонстрирует график другого приложения, OCCT:
С определенными промежутками времени происходит сброс частоты ядер процессора с 4100 до 2000 МГц. Температура элементов преобразователя питания ЦП достигала 100°C.

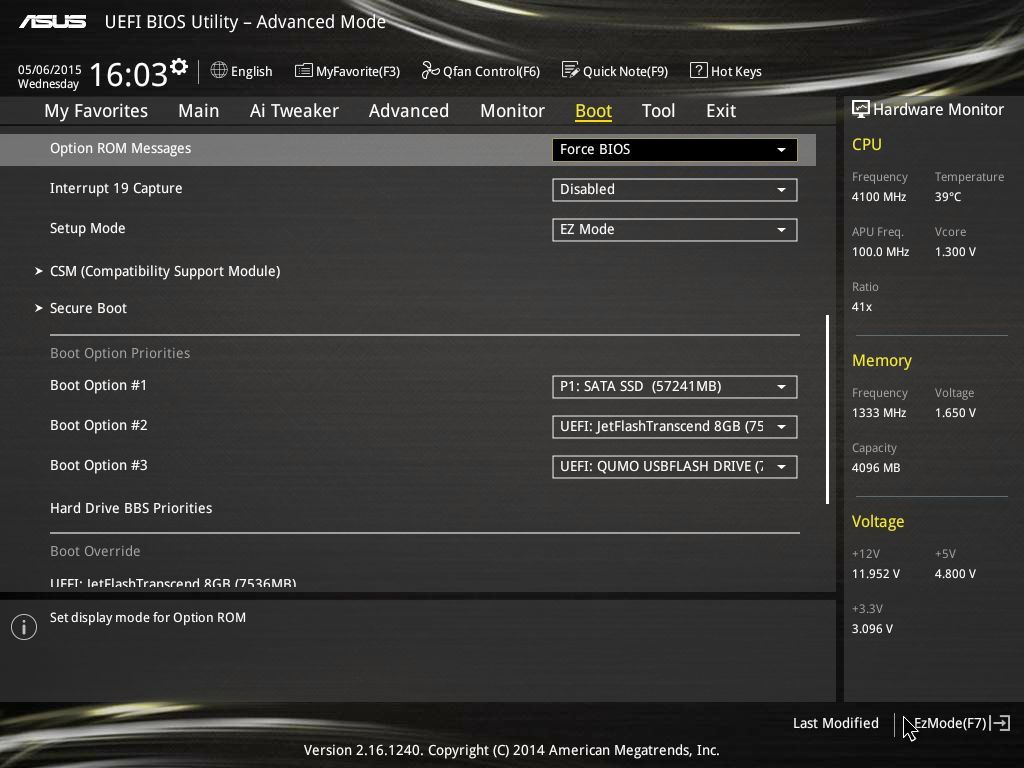

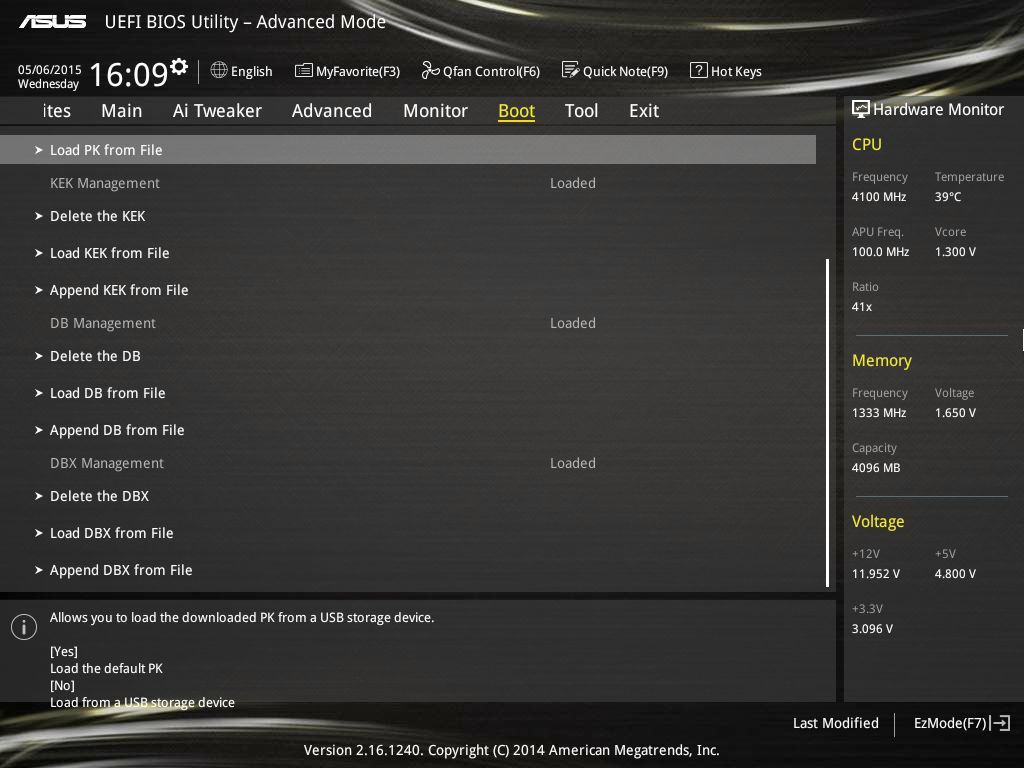

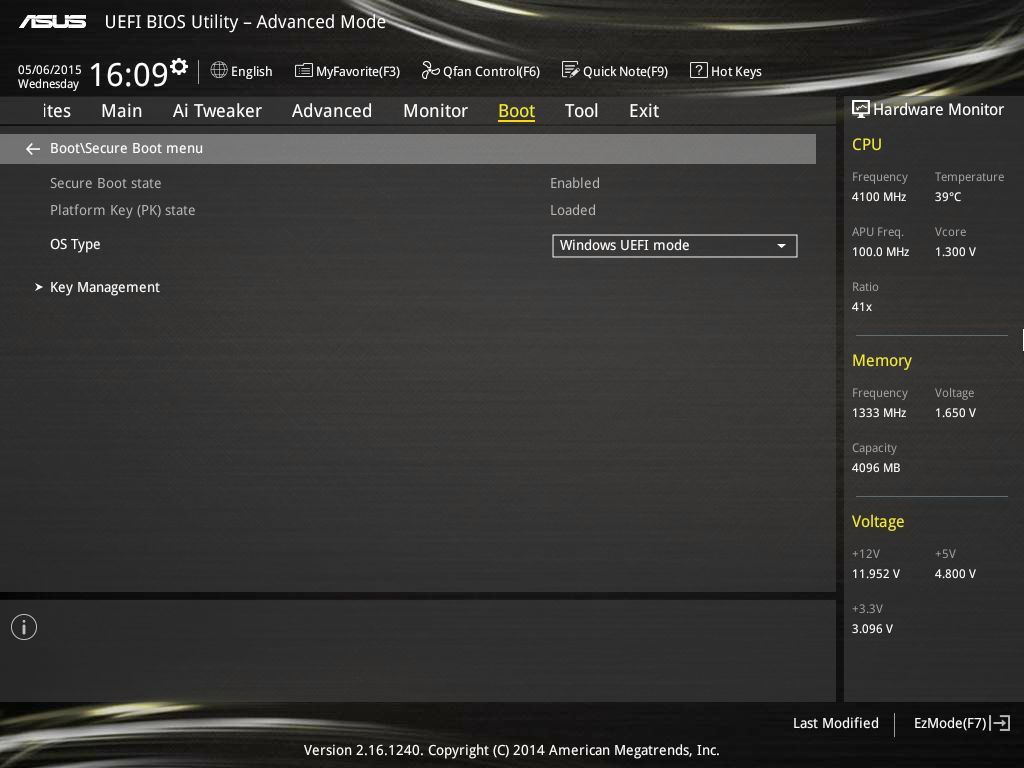

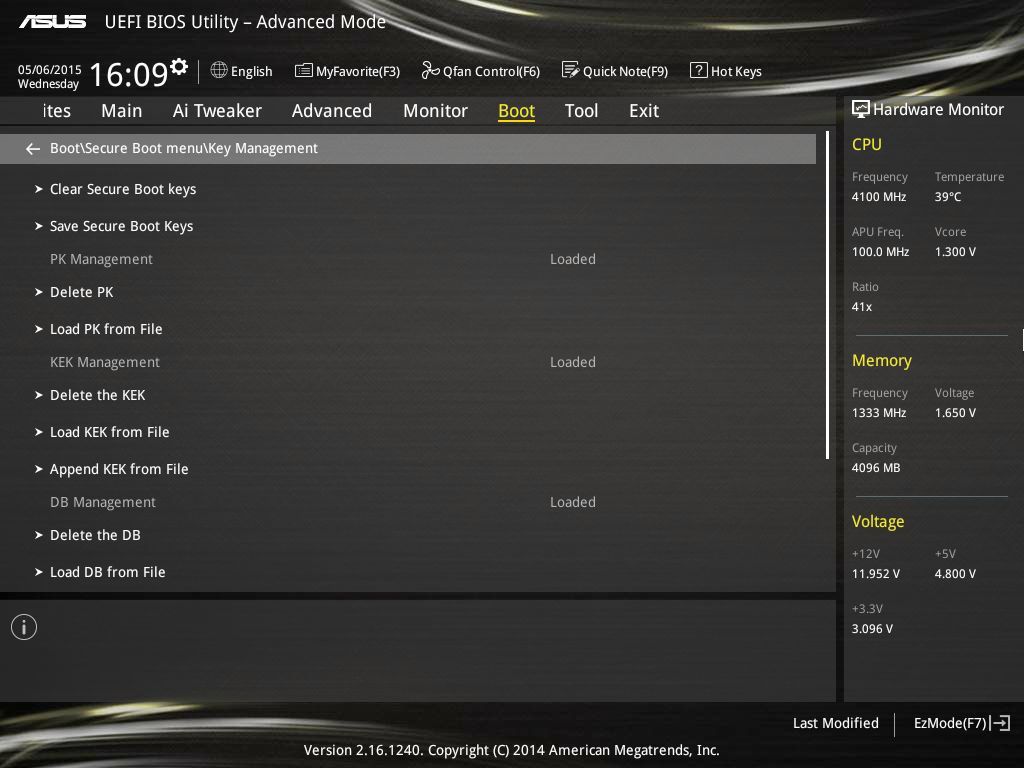

Стоит отметить, что хотя опция Secure Boot у модели ASUS включена, пара опробованных мною дистрибутивов Linux запустились без каких-либо проблем.
Здесь происходит схожий сброс частоты, но в более агрессивном режиме:
Температура преобразователя питания также останавливается на сотне градусов Цельсия, что позволяет говорить о стандартном защитном пороге.
Более подробный график частоты OCCT:
Как мы увидим дальше, сия проблема выражена не только в этих искусственных по характеру нагрузках, но и в различных и более приближенных к реальности тестах. В последних также наблюдаются нестабильные показатели.
Эта плата не перегревалась: максимально зафиксированная температура элементов питания составила всего 64 градуса по Цельсию.
Однако попытки повысить частоту памяти свыше 1866 МГц заканчивались сбоями операционной системы. Разгонять графическое ядро при отсутствии должного разгона оперативной памяти нет смысла. А разгон используемого экземпляра процессора при отсутствии доступа к его напряжению практически бессмыслен (из среды Windows напряжение можно изменять посредством AMD Overdrive, но только в сторону понижения). Ну а проверить разгон по базовой частоте («шине») невозможно из-за того, что выбор в BIOS ограничен значением в 105 МГц.
Частота процессора, во избежание случайного влияния технологий энергосбережения и режима Turbo Boost на результаты производительности, фиксировалась:

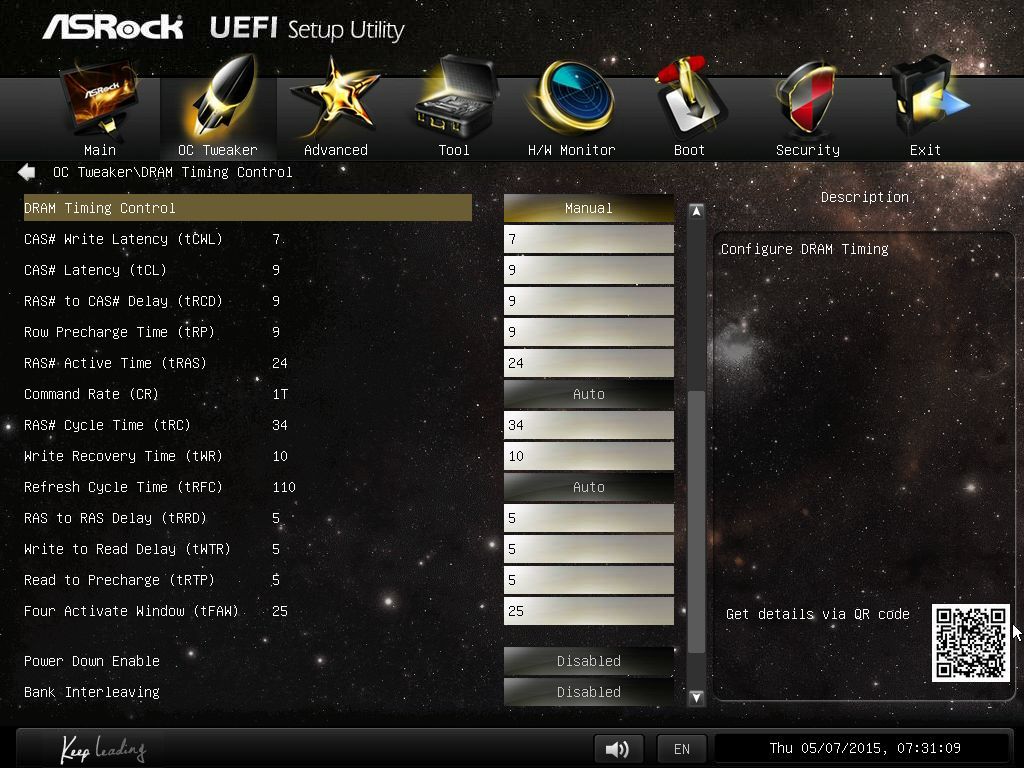

Для оперативной памяти за штатный режим работы выбрана эффективная частота 1333 МГц (DDR3-1333) с таймингами 9-9-9-24-110-1T.
Тесты производительности процессора и памяти:
Даже в тех тестах, где упор идет на графическое ядро, наблюдаются проблемы с заниженными показателями производительности.
В качестве тестового приложения задействуется Crystal Disk Mark x64 версии 3.03 x64.
Для тестирования интерфейса SATA используется SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем мы решили применять его и для тестирования материнских плат.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт.
Физически перед нами SSD-накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 6 Гбит/с
Интерфейс USB 3.0
Производилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Тестирование будет производиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование будет производиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека системной платы.
В который уже раз RMAA отмечала недостаточность мощности выходного аудиосигнала со звукового кодека.
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Результаты теста аудиовыхода звуковой подсистемы:
Общая оценка, выставленная RightMark Audio Analyzer:
Результаты теста линейного входа звуковой подсистемы:
Архив с результатами тестов прилагается.
Ох, любят у нас пользователи считать фазы питания процессора и постоянно твердить, что чем больше – тем лучше. Хотя сколько раз говорилось, что далеко не всегда это так…
Впервые при работе над обзором я наблюдаю, что уже при малейших нагрузках сразу у двух материнских плат срабатывает защита от перегрева. Что это? «Подарочная» особенность решений на AMD A68H? Постараюсь позднее взять на тесты еще несколько моделей, базирующихся на этом наборе системной логики.
В целом, участники особо меня не порадовали. Если прежде, как правило, среди решений AMD Socket FM2(+) лишь материнские платы MSI страдали отсутствием настроек напряжений ЦП, то на наборе системной логики AMD A68H в подобную крайность ударилась даже ASUS. Но ладно, пусть нет напряжений. Но проблема в том, что даже в штатном режиме две платы из трех испытывали проблемы, причиной которых был банальный перегрев цепей питания CPU. Что сказывалось даже на результатах в тестах. Да, перегрев можно было бы убрать, вручную понизив напряжение на процессоре, но… читаем выше.
Фактически в ASUS и ASRock умышленно зарезали потенциал своих творений: причем первая настолько сэкономила на элементной базе, что даже использовала исключительно жидкостные конденсаторы и убрала HDMI. При этом ценники оказались даже выше, чем у MSI. Модели ASRock обычно стоят дешевле, нежели аналоги, но похоже не в этот раз. Хотя некоторое оправдание есть: дополнительный контроллер ASMedia с сопутствующей обвязкой, реализующий пару дополнительных портов USB 3.0, и наличие HDMI.
В принципе, именно ASRock FM2A68M-HD+ можно отдать предпочтение для сборки мультимедийного ПК. Тогда как решение MSI кажется именно той рабочей лошадкой, которую можно и погонять. А продукт ASUS? Возможно, это тот случай, когда третий лишний.
Выражаем благодарность:
