Длительное время на рынке систем охлаждения не появлялись новые «мощные» производители, которые готовы были предложить продукты передового класса. Без сомнения, время от времени мы слышим новые имена, но зачастую бренды нацелены на ОЕМ рынок, либо пытаются занять низкоуровневые ниши, где не требуется работа над качественным продуктом.
Современный оверклокер избалован большим числом суперкулеров различных марок, и превзойти их с каждым годом становится все сложнее. А когда появляются новинки, они, как правило, похожи на другие решения. В этом нет ничего удивительного, поскольку со временем разработчики нашли оптимальную «формулу», в которую входит число и размер тепловых трубок, габариты и форма радиатора.
Любому новому производителю надо суметь не только не отстать от первых имен в индустрии по части эффективности своего кулера, но и предложить что-то дополнительно. Обогатить комплект поставки полезными аксессуарами, разработать узнаваемый дизайн, и тому подобное.
Компания Cryorig была основана в 2013 году группой энтузиастов и оверклокеров. По заявлениям самой фирмы, большая часть (если не все) специалистов ранее работала в Thermalright, Phanteks, Prolimatech и других. Словом, народ подобрался что надо, осталось довести дело до конца и показать действительно достойные кулеры. Пара их моделей и стала героями обзора.
На тестирование в лабораторию попали флагманы модельного ряда – башенный кулер Cryorig R1 Ultimate и его брат топ-конструкции Cryorig C1.
Новый кулер упакован в крупную картонную коробку. Вообще, внешняя оболочка не единственное, что защищает устройство.
Внутри нее находится отдельная небольшая упаковка для комплекта поставки и самого кулера. Все запаковано очень надежно и жестко.
На упаковке приводится изображение кулера, а также ряд технических характеристик. На коробке с комплектом поставки дополнительно изображено все, что в ней присутствует, а это совсем не мало.
Все элементы комплектации разложены по своим нишам и упакованы в отдельные полиэтиленовые оболочки.
Полный перечень комплекта поставки представлен ниже:
Данная комплектация – одна из наиболее полных, что можно встретить среди других устройств, в том числе аналогичного уровня. Грубо говоря, кулер можно установить «с нуля» даже без отвертки и на любую платформу. Многие элементы созданы именно для того, чтобы обеспечить пользователю дополнительный комфорт.
Радиатор новинки крупный, он готов принять сразу три вентилятора типоразмера 140 мм, кроме того, в комплекте уже присутствует пара таких – XF140.
Впрочем, ничего сверхъестественного (в конструкции или форме) мы тут не встретим.
Устройство использует конструкцию с двумя башнями, расстояние между ними рассчитано на установку вентилятора. Вокруг башен присутствует небольшая дополнительная металлическая рамка (к ней крепятся вертушки на защелках). Но в целом, теплоотводу не мешают никакие излишние элементы декора.
Стоит отметить фишку этой модели – скошенные трубки и небольшое отдаление первой из башен. Такой финт присутствует на некоторых других СО и позволяет устанавливать кулер на системы с оперативной памятью, оборудованной высокими радиаторами.
Основание ровное, хотя и не отполировано до зеркального состояния, присутствуют следы фрезы. О качестве поверхности можно судить по ровному отпечатку термопасты. Через саму подошву проходит семь никелированных U-образных теплотрубок диаметром 7 мм.

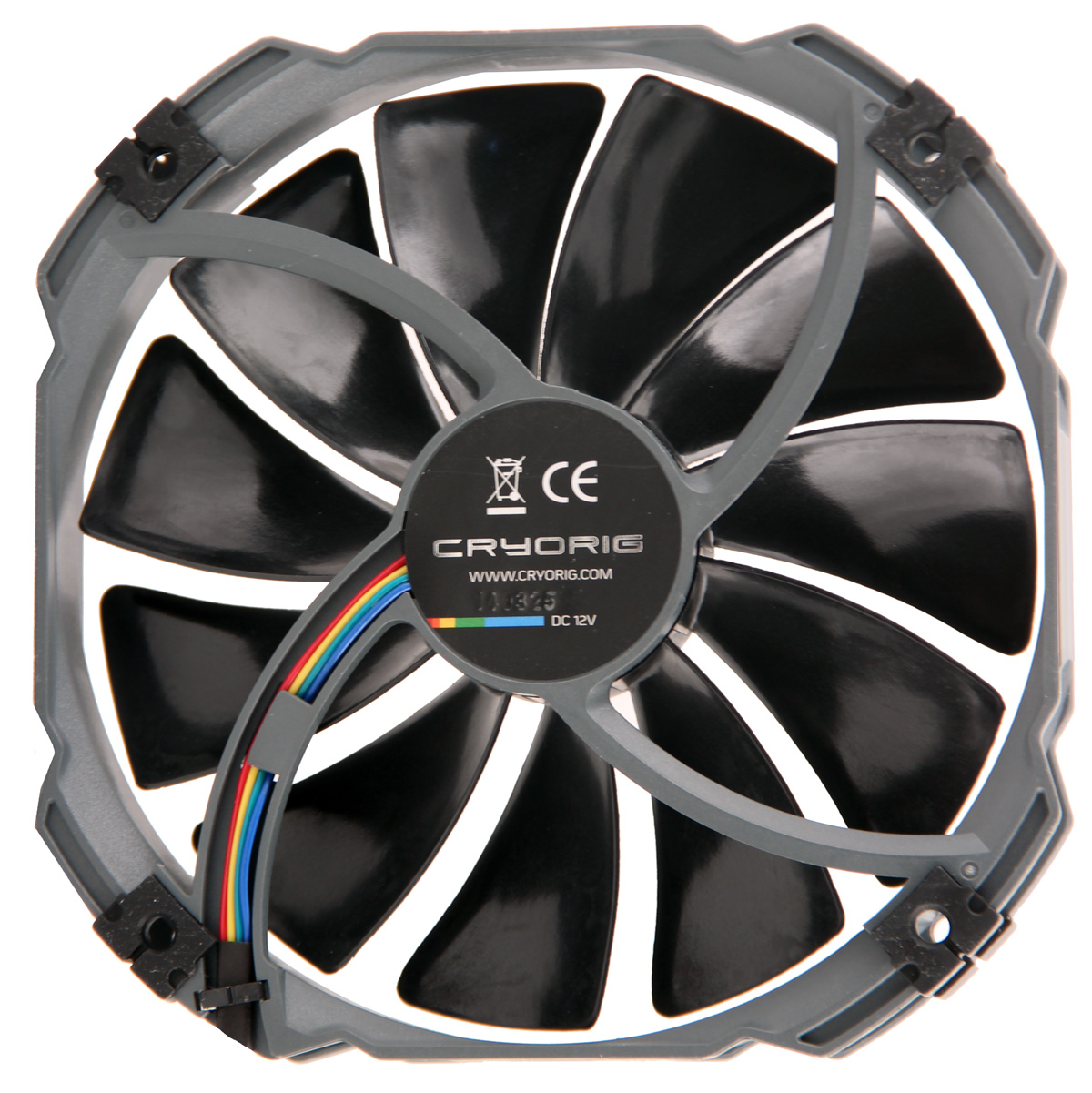

Вместе с основным радиатором в комплекте присутствует пара установленных 140 мм вентиляторов XF140, оснащенных антивибрационными прокладками.
Какой-либо точной информации об этих моделях, кроме технических спецификаций, нет. Даже на этикетке с обратной стороны отсутствуют маркировки.
Производитель сообщает, что в составе этих вертушек используется подшипник HPLN – собственная разработка на основе простой втулки, что расшифровывается как High Precision Low Noise, но при этом нет данных о времени жизни XF140.
Спецификации устройства выглядят следующим образом:
| Характеристика | Значение |
| Маркировка | XF140 |
| Диаметр, мм | 140 x 140 |
| Толщина, мм | 25 |
| Диаметр ротора, мм | 40 |
| Длина провода, мм | 250 |
| Скорость вращения, об/мин | 700-1300 |
| Воздушный поток, CFM | 76.0 |
| Уровень шума, дБА | 24 |
| Статическое давление, мм H2O | - |
| Сила тока, А | 0.14 |
| Подшипник | HPLN |
| Масса, г | 164 |
| Наработка на отказ, ч | - |
| Стартовое напряжение, В | 4.5 |
| Стартовая скорость вращения, об/мин | 700 |
| Рекомендованная цена, USD | 23 |
Кабели вентиляторов оснащаются четырехконтактными разъемами с поддержкой управления методом ШИМ и заключены в плетеную оплетку.
О реальных качествах этих моделей мы сможем судить на этапе тестирования, хотя заявленные показатели выглядят многообещающе.
Вооружившись всем необходимым из комплекта поставки, пора переходить к установке R1 Ultimate. Сложного в этом ничего нет и большинство элементов интуитивно понятны. Если же пользователь впервые столкнется с установкой СО, то для него есть брошюра с пошаговой инструкцией.

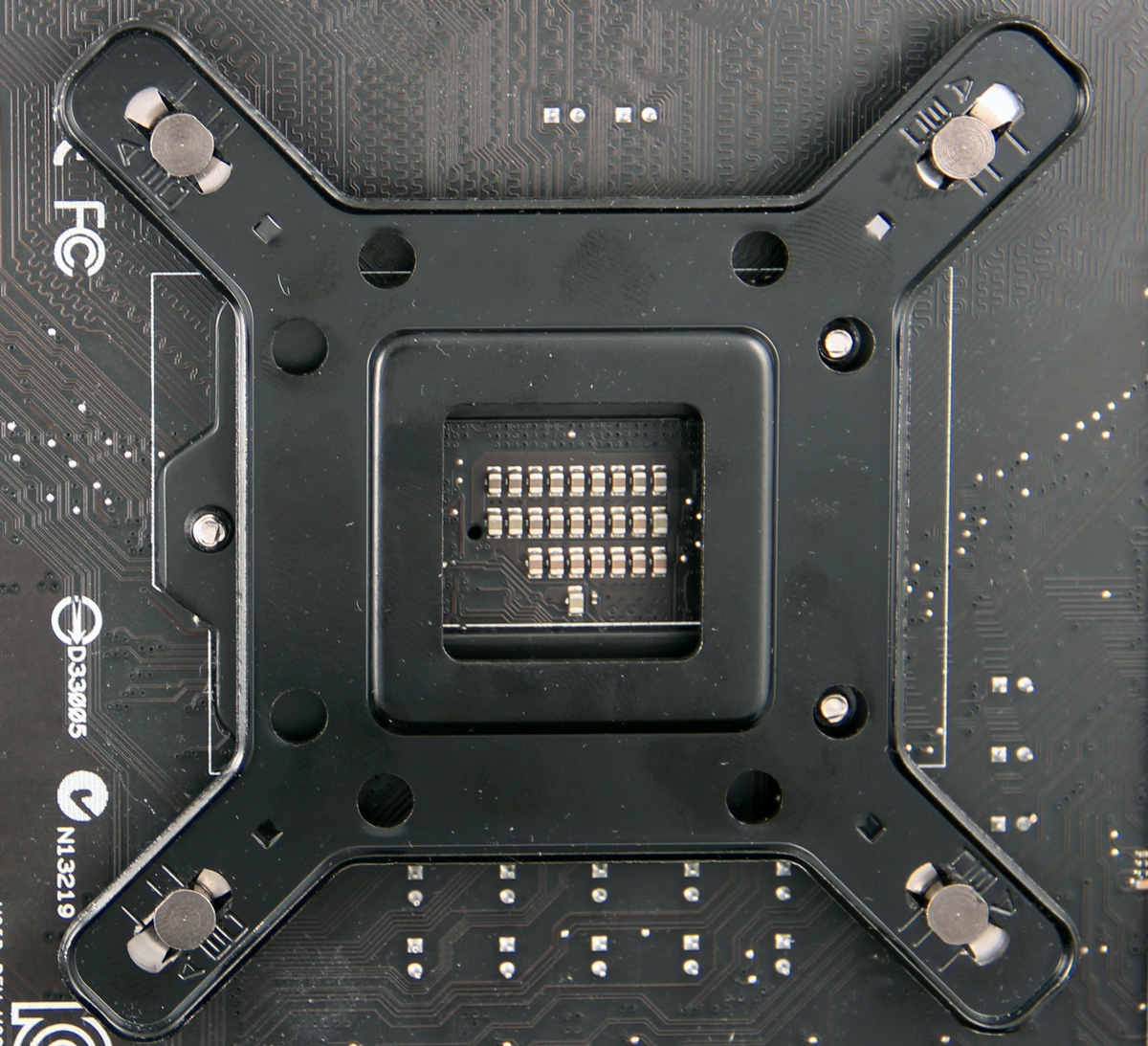

Итак, вначале мы устанавливаем универсальный Backplate Intel, и если надо, то меняем на нем местами винты, чтобы он подходил под одну из разновидностей платформ (LGA 775, 1150, 1155…). Крепежная пластина крепится крупными винтами со стороны процессорного разъема. Винты уже оснащены пластиковыми гайками для защиты материнской платы.
Сверху мы устанавливаем две крепежные пластины и затягиваем на винтах крупные гайки из комплекта, которые созданы специально для ручной сборки.

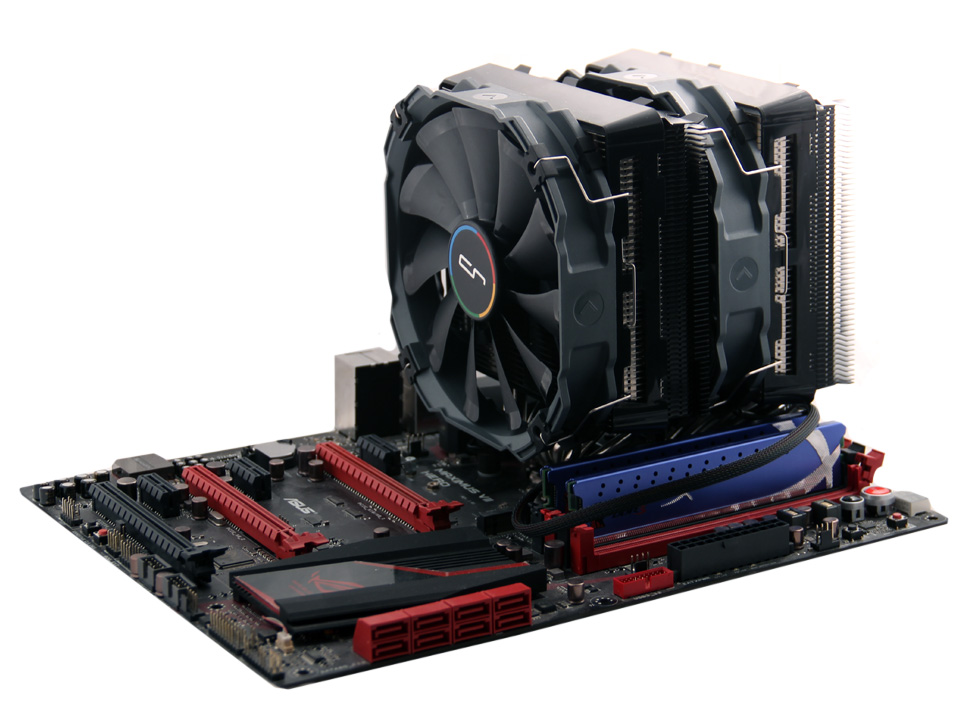

После того, как данная несложная процедура проделана, можно устанавливать сам радиатор. Его можно установить двумя способами, как и многие другие решения.
Для того чтобы закрепить основной радиатор, как раз пригодится отвертка из комплекта.
Крепление надежное: все состоит из металлических элементов, везде, где надо, присутствуют пластиковые смягчающие прокладки. Мне понравилось, что многие элементы готовы сразу к работе «из коробки», ну как те же шайбы, приклеенные к винтам.
Теперь пришло время рассмотреть второй кулер компании Cryorig.
Cryorig C1 тоже относится к производительному сегменту, но он совсем другого толка и подойдет скорее для охлаждения компактных систем.
С учетом намного меньших габаритов радиатора упаковка почти вдвое меньше, чем у R1 Ultimate.

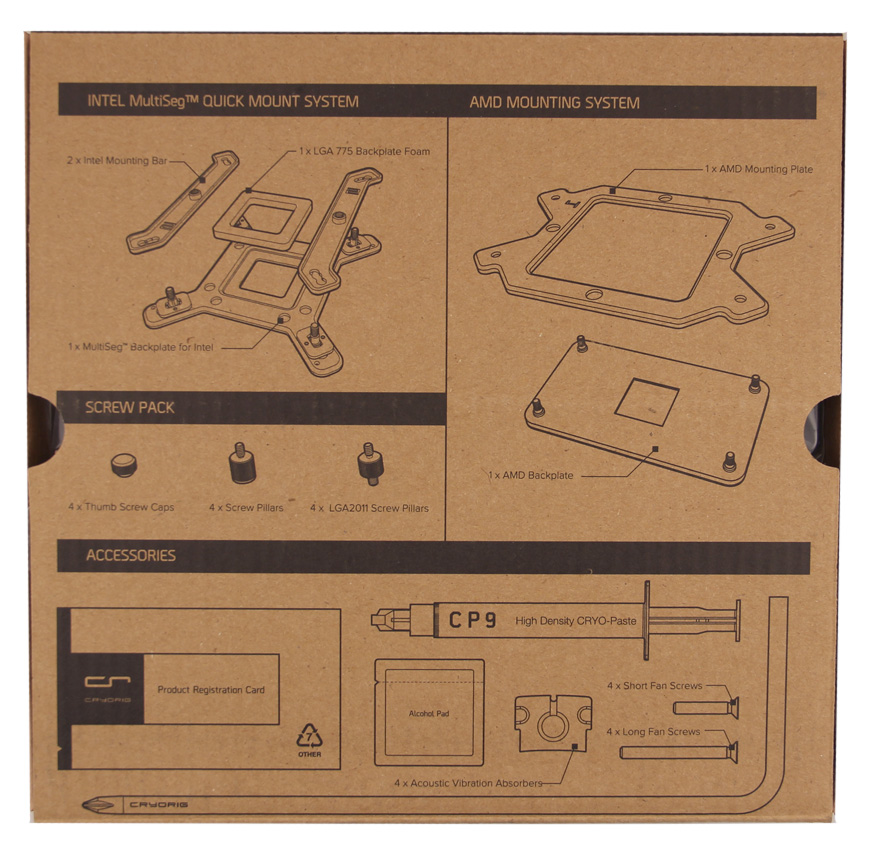

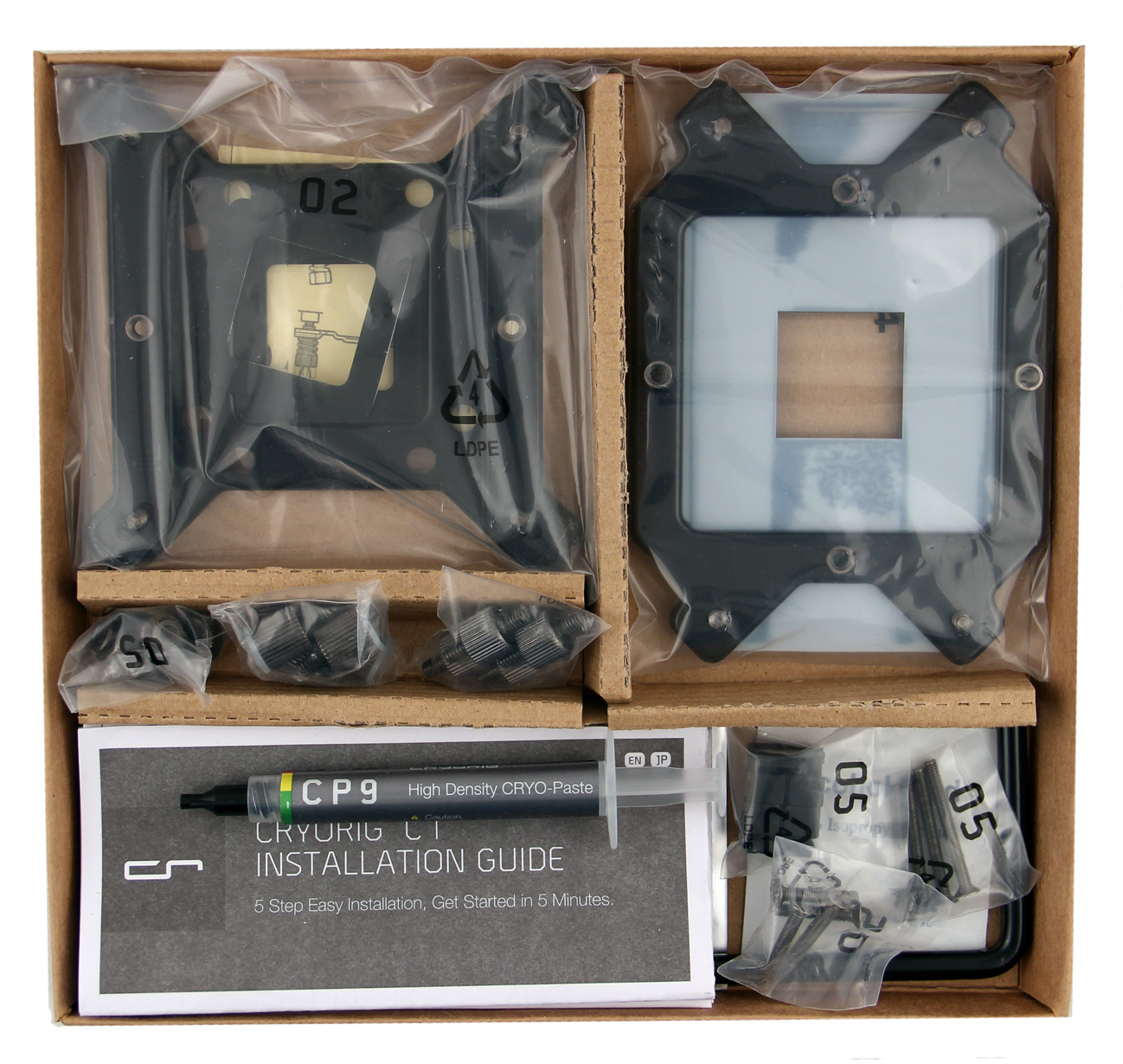

Внутри нее вновь все разложено «как по полочкам». Комплект поставки практически идентичен.
Но есть пара отличий. Во-первых, внутри находится только одна модель вентилятора, во-вторых, для ее крепления используются специальные длинные винты. А так, можно лишь повторить предыдущий перечень поставки:
Радиатор C1 относится к топ-конструкции, и как бы накрывает собой пространство вокруг процессорного гнезда. Верхняя площадка поддерживает вентилятор типоразмера 140 мм.

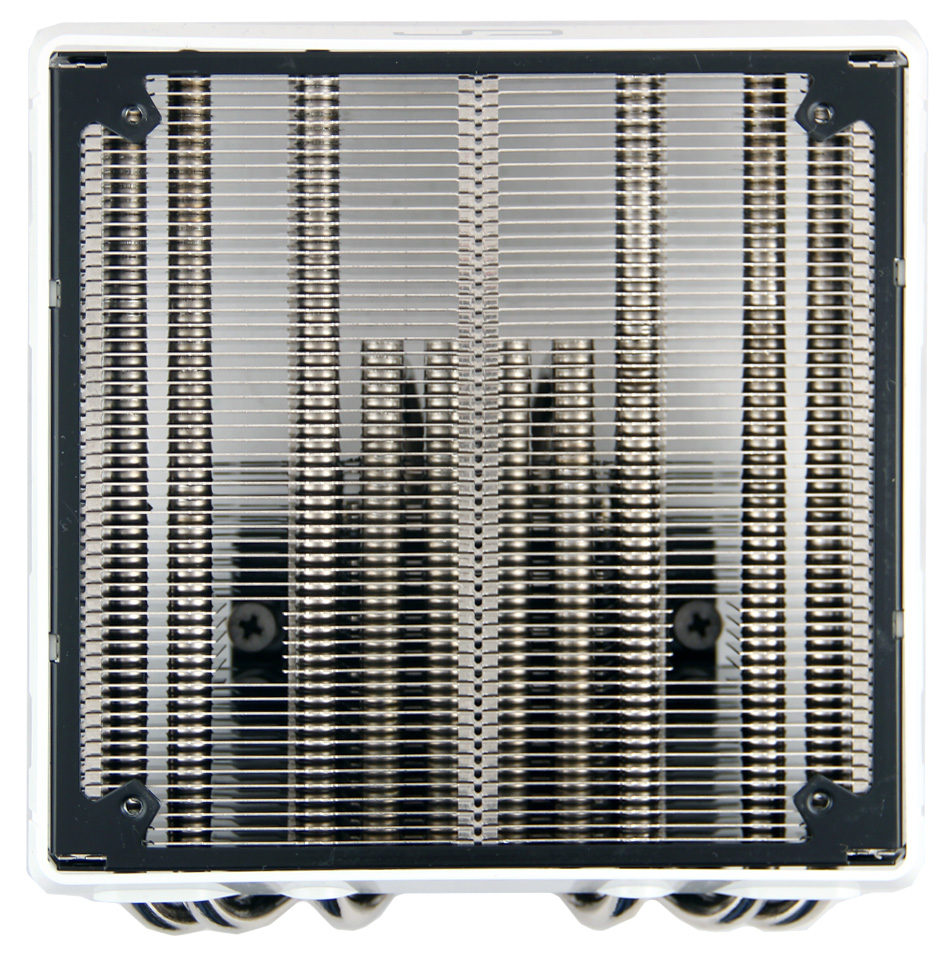

При взгляде сверху хорошо заметно, как установлены шесть теплотрубок, диаметр которых 6 мм. Центральные трубки идут к средней части радиатора, оснащенной дополнительными ребрами. А крайние проходят через ребра по бокам теплорассеивателя.
В результате, перенос тепла будет эффективно осуществляться по всей поверхности радиатора.

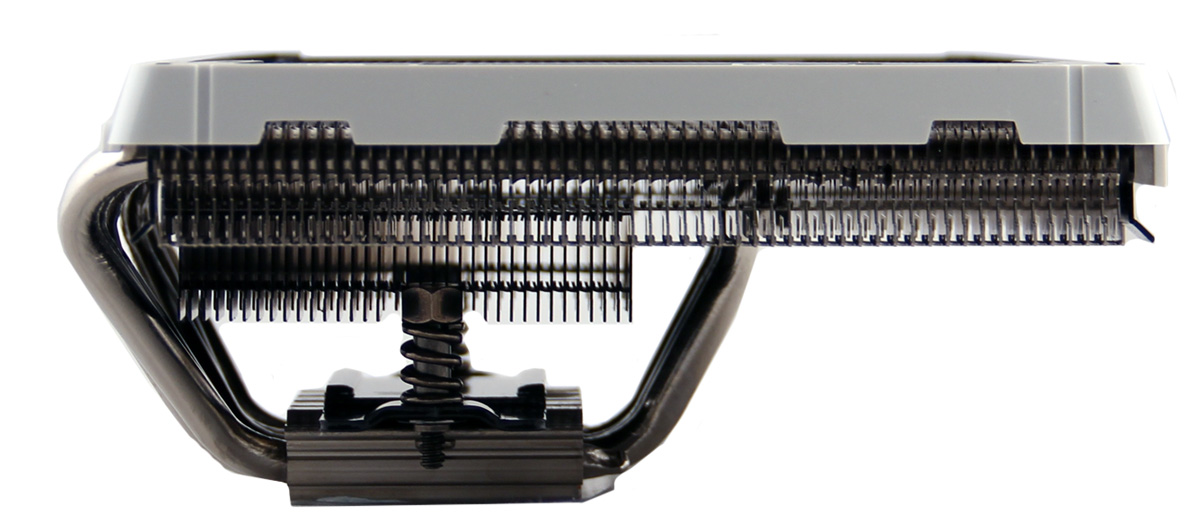

При взгляде сбоку хорошо заметна форма радиатора и его толщина.

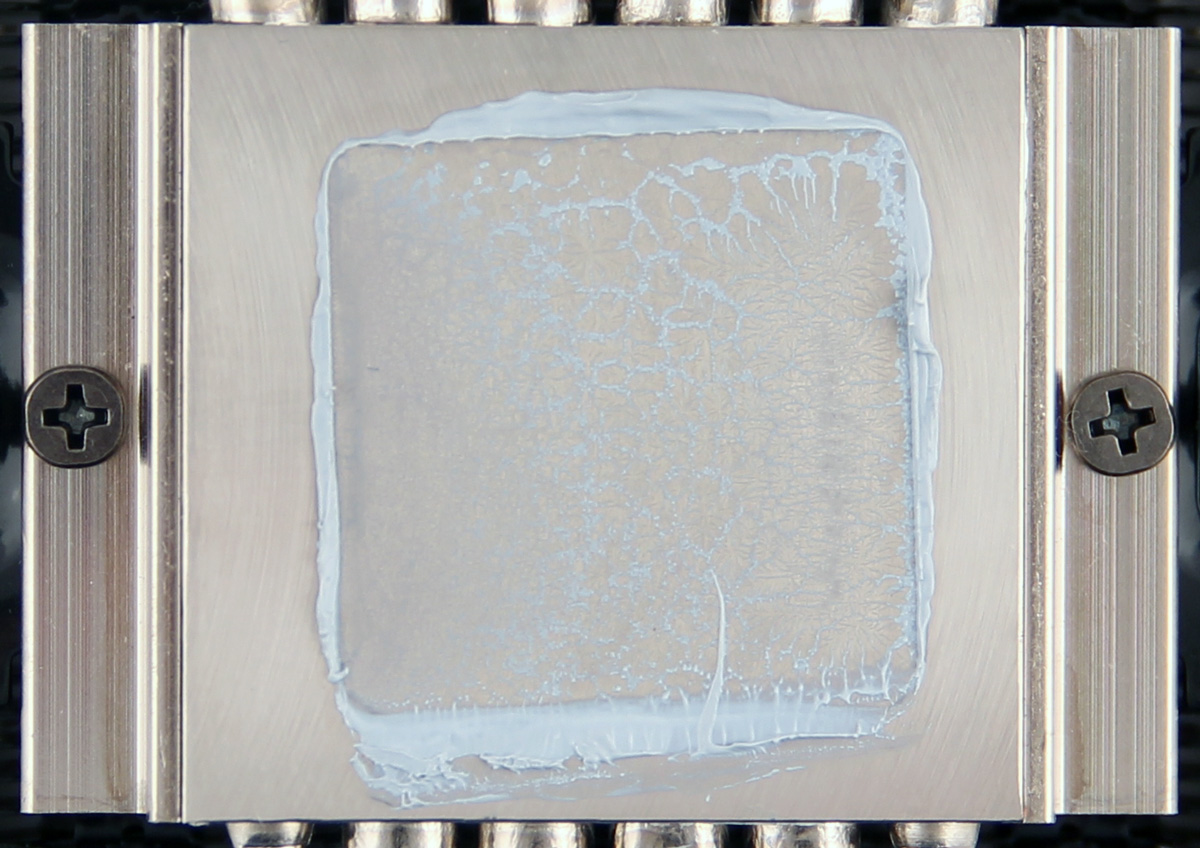

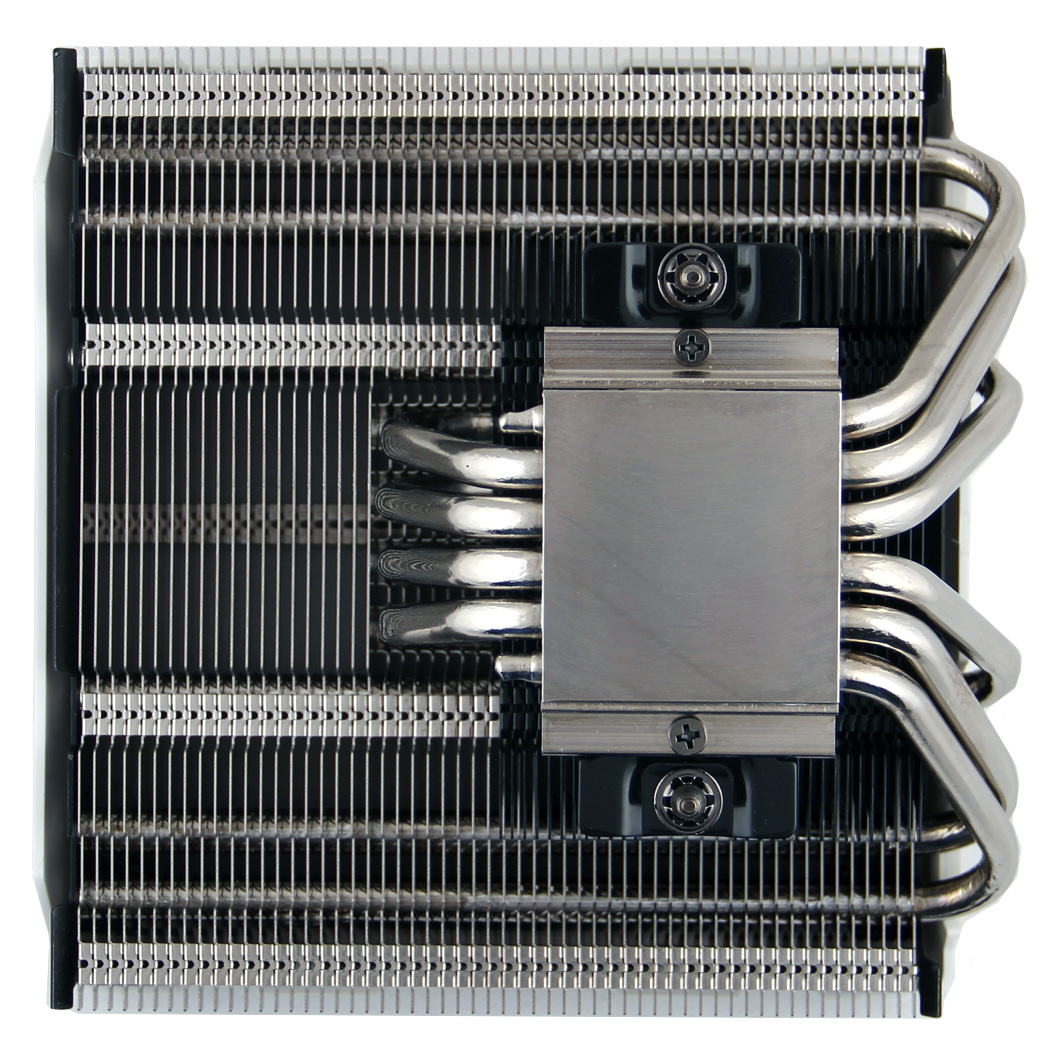

Основание выполнено ничуть не хуже, чем на старшем в семействе кулере. И вновь мы получаем отличный отпечаток термопасты.
Для C1 разработан другой вентилятор – XT140. Он так же, как и XF140, использует некий HPLN подшипник и получил типоразмер 140 мм.
Да и внешне они схожи дизайном, а в качестве основного отличия можно назвать толщину XT140, составляющую всего около 7 мм.
Разумеется, уменьшение толщины повлияло и на заявленные показатели вертушки:
| Характеристика | Значение |
| Маркировка | XT140 |
| Диаметр, мм | 140 x 140 |
| Толщина, мм | 13 |
| Диаметр ротора, мм | 40 |
| Длина провода, мм | 250 |
| Скорость вращения, об/мин | 700-1300 |
| Воздушный поток, CFM | 65.0 |
| Уровень шума, дБА | 24 |
| Статическое давление, мм H2O | - |
| Сила тока, А | 0.14 |
| Подшипник | HPLN |
| Масса, г | 150 |
| Наработка на отказ, ч | 150 000 |
| Стартовое напряжение, В | 6.0 |
| Стартовая скорость вращения, об/мин | 700 |
| Рекомендованная цена, USD | 20 |
Кабель вентилятора тоже использует четырехштырьковый разъем подключения, вот только длина кабеля теперь немного короче.
Начальный этап установки C1 мало чем отличается от такового для R1 Ultimate. Для начала нам придется подготовить Backplate и крепежные пластины.
Сверху мы устанавливаем небольшой радиатор, что важно, без вентилятора. Через пазы в радиаторе его можно прикрутить к крепежным пластинам. Затем установим сам вентилятор и прикрутим его четырьмя винтами из комплекта поставки.
Обратите внимание на большой зазор между ребрами радиатора и модулями памяти обычного формата, наверняка кулер допускает установку намного более высоких планок оперативной памяти.

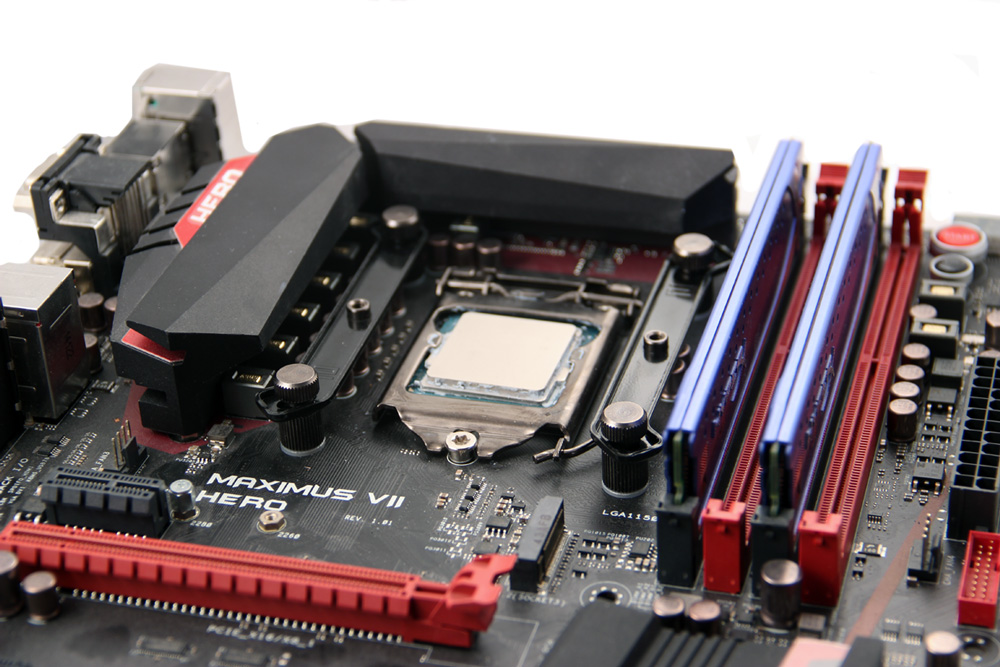

Cryorig R1 Ultimate и Cryorig C1 тестировались в составе следующей системы:
Что у нас в сухом остатке? Два прекрасно сделанных кулера, которые по своим техническим характеристикам должны показывать хорошую производительность. Кроме того, устройства бережно упакованы и оснащены всем необходимым для их установки. Впрочем, есть и ложечка дегтя, которой стала цена. В отечественной рознице пока что не так уж много предложений продукции Cryorig, а та, что есть, стоит недешево.
Сведем технические характеристики участников в одну таблицу.
| Параметр | Cryorig R1 Ultimate | Cryorig C1 | Thermalright Silver Arrow SB-E |
| Габариты, мм | 168 х 142 х 130 | 144 x 140 x 74 | 165 x 155 x 130 |
| Масса, г | 1282 | 628 | 1100 |
| Материал основания | Никелированная медь |
Никелированная медь |
Никелированная медь |
| Материал ребер | Алюминий | Алюминий | Алюминий |
| Количество пластин, шт. | 95 | 91 | 100 |
| Расстояние между ребрами, мм | 1.8-2.4 | 1.8 | 2.0 |
| Толщина пластин, мм | 0.4 | 0.4 | 0.5 |
| Материал тепловых трубок | Никелированная медь |
Никелированная медь |
Никелированная медь |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 |
| Количество тепловых трубок, шт. | 7 | 6 | 8 |
| Типоразмер вентиляторов, мм | 140 | 140 | 140 |
| Максимальное количество вентиляторов, шт. | 3 | 1 | 3 |
| Вентиляторов в комплекте, шт. | 2 | 1 | 2 |
| Скорость вращения, об/мин | 700-1300 (PWM) | 700-1300 (PWM) | 900-1300 (PWM) |
| Совместимость с процессорами | Intel LGA 1155/ 1156/ 1150/ 1150/ 2011 AMD Socket AM3/ FM2 |
Intel LGA 1155/ 1156/ 1150/ 1150/ 2011 AMD Socket AM3/ FM2 |
Intel LGA 1155/ 1156/ 1150/ 1150/ 2011 AMD Socket AM3/ FM2 |
| Рекомендованная стоимость, USD | 89 | 70 | 89 |
| Прогрев CPU | LinX AVX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.70 |
| Дополнительный мониторинг CPU | CPU-Z 1.67 |
Методика тестирования была несколько изменена, в частности, используется современный процессор – Intel Core i7-4770K (Haswell). Для того чтобы получать более точные результаты температур, с него была снята крышка, вычищена стандартная термопаста и заменена на жидкий металл. После всех изменений ЦП отлично разгоняется, естественно, выше среднего уровня. Тем не менее, мы должны тестировать разные кулеры по единой методике, поскольку не можем рассчитывать только на устройства топового уровня.
В результате были выбраны следующие параметры: частота процессора увеличена до 4400 МГц, а напряжение повышено на 0.70 В от номинального. Такие значения частот и напряжений позволяют, с одной стороны, серьезно прогревать тестовые системы охлаждения, а с другой – тестировать кулеры среднего уровня при тех же настройках.
Большинство остальных параметров BIOS выставлено в стандартное положение. Версия BIOS была прошита до 0609 и в дальнейшем меняться не будет, равно как и версии драйверов и утилит, чтобы все тестируемые оказались в одинаковых условиях.
Для оперативной памяти просто применяется профиль X.M.P.: частота 2133 МГц, задержки 11–12–11–30–2T, напряжение 1.65 В.
Тесты проводились в 64-битной Windows 7 Ultimate. Центральный процессор прогревался с помощью LinX AVX 0.6.4. Во всех случаях на графиках – температура самого горячего ядра. За мониторинг состояния CPU (частота, напряжение и температура) отвечали утилиты RealTemp и CPU-Z. Тестирование систем охлаждения проводится только на открытом стенде.
Температура в помещении («Ambient» на графиках) в ходе всего тестирования поддерживалась в пределах 26 градусов по Цельсию. Если во время теста температура изменялась, необходимые условия восстанавливались.
Несколько слов о вентиляторах. Все кулеры тестируются вначале с комплектными вентиляторами в их диапазоне работы оборотов. При наличии двух «посадочных мест» и пары вентиляторов они тестируются как с одним, так и с парой вертушек. После чего вентиляторы заменяются на эффективные модели TY-143 для 140 мм кулеров.
Модель C1 мы также тестировали с оригинальным вентилятором и TY-143.
Для начала тестирование со штатными вентиляторами, с одним и двумя соответственно:
Температура CPUПри минимальной скорости вращения, да еще и с одним вентилятором, R1 Ultimate смотрится не лучшим образом, но стоит только подключить вторую вертушку, как отставание от Thermalright Silver Arrow сокращается до пары градусов. То же происходит и при пиковой скорости вращения XF140, которая составляет 1400 об/мин. Модель послабее демонстрирует отставание, составляющее уже около 10 градусов Цельсия.
А теперь посмотрим на уровень шума.
Измерения производились с расстояния в 30 см, открытый стенд был скомпонован так, чтобы именно система охлаждения CPU была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient» на графике) составлял 26 дБ. Все прочие комплектующие подобраны таким образом, что несут пассивное охлаждение и не производят шума, а вместо жесткого диска используется твердотельный накопитель.
Звуковое давление, дБПо уровню шума новинка выглядит неплохо, заметно обходя вертушки Thermalright, особенно результатами порадовал «плоский» XT140, который на 1400 об/мин звучит тише оппонента при 1000 об/мин.
Теперь самое время взглянуть на результаты эффективности кулеров при использовании одних и тех же производительных вентиляторов.
Температура CPU, ° CСмена вентилятора пошла на пользу температурам, которые стали где-то на пару градусов ниже, но, как мы знаем, совсем другое дело, что при этом повысился уровень шума.
Напоследок посмотрим, как выглядит график зависимости температуры от уровня шума.
На графике прекрасно видно, как работают кулеры с одним вентилятором, в сравнении с оппонентами и при учете уровня шума.
Простенький радиатор Cryorig C1 с тонким вентилятором тих, но малоэффективен. После установки «серьезной» вертушки его показатели становятся значительно лучше, но в этом случае ни о какой тишине (в наиболее эффективных режимах) речи уже не идет.
Оба кулера показали отличные результаты охлаждения. Конечно, мы должны понимать, что Cryorig C1 рассчитан на более компактные системы и оснащен относительно слабым оригинальным вентилятором. Тем не менее, его хватит для охлаждения разогнанных процессоров. Отдельно стоит сказать, что обе вертушки оказались тихими и эффективными, поэтому если это не будет столь критичным, XF140 и XT140 можно оставить на своих местах, не заботясь о замене.
Любой пользователь останется доволен и качеством товара, и его эффективностью, и «заботе о клиенте», совсем другое дело, что все это мы могли видеть и у других известных брендов, вспомнить тех же Thermalright или Noctua. Да и сами результаты, хотя и достойны похвалы, но опять же R1 Ultimate не может оторваться от «Серебряной стрелы». Словом, мы снова наблюдаем ситуацию, когда «с нуля» можно брать смело, а вот менять один качественный суперкулер на другой нет никакого смысла.
Плюсы Cryorig R1 Ultimate:
Плюсы Cryorig C1:
