Лаборатория продолжает серию обзоров, посвященных линейке графических ускорителей GeForce GTX 970. Ранее по данной методике были рассмотрены Palit GeForce GTX 970 JetStream и Zotac GeForce GTX 970, настал черед следующего подопытного.
Благодаря нашему партнеру – компании Регард, на тестирование прибыла модель производства Palit с установленной системой охлаждения, которая внешне напоминает эталонную. Что ж, Palit в представлениях не нуждается, она давно присутствует на рынке графических продуктов и хорошо известна рядовым пользователям.
Как обычно, обзор Palit GeForce GTX 970 начнем с упаковки и комплекта поставки.
Полное название: Palit GeForce GTX 970 (4096MB GDDR5), код производителя: NE5X970014G2-2041F.
Упаковка графического ускорителя Palit GeForce GTX 970 выглядит немного иначе, чем коробка модели JetStream, выполненная в темных оттенках и с изображением иероглифа: здесь непривычное очертание буквы «Р» и белый фон. Кроме логотипа компании-производителя можно отметить упоминание о расширенной трехлетней гарантии, поддержке последних графических технологий и объеме видеопамяти, который составляет 4 Гбайта.
На противоположной стороне находится техническая спецификация ускорителя на разных языках, включая русский. Никуда не исчезла и полюбившаяся манера размещать скриншоты популярных игр: каждое изображение сопровождается кратким описанием новых возможностей.
В нижней части указаны минимальные системные требования, которыми должен обладать компьютер для корректной работы с графическим ускорителем. В частности, минимальная мощность источника питания должна составлять 500 Вт, он должен оснащаться как минимум двумя шестиконтактными кабелями PCI-E.
Сам герой обзора бережно помещен в пакет-антистатик и закреплен в мягком материале. Как можно заметить, добрую половину места занимает пенополиуретан. Видимо, отчасти ставка сделана на то, что чем больше упаковка, тем мощнее видеоускоритель. Психология.
Минимализм – новое направление современных комплектов поставки. Возникает такое чувство, что производители стали экономить на каждой мелочи. Здесь вы обнаружите лишь:
Вам нужны переходники для разъемов питания? Сходите в магазин! Вам не достает мостика Nvidia SLI? Посетите магазин! Вы любите всякие дополнительные аксессуары типа ковриков, магнитиков, плакатов, наклеек? Просто забудьте. И это при рекомендованной цене в $399?!
Видеокарта Palit GeForce GTX 970 внешне отличается не только от модели серии JetStream, но и от эталонного ускорителя с турбиной. Их не спутаешь между собой: наш герой оснащен непрозрачным пластиковым кожухом с оригинальным рисунком.
Размеры – это вторая отличительная черта. Длина новинки не превышает 247 мм, ширина – 115 мм, в системном корпусе она перекрывает два слота расширения. Все это делает на данный момент Palit GeForce GTX 970 самой компактной видеокартой серии, не считая анонсированную, но пока не поступившую в продажу Gigabyte Mini-ITX GTX 970.
Разработчики использовали оригинальную печатную плату, удлинив ее за счет элемента системы охлаждения.
Для вывода изображения на видеокарте Palit предусмотрен следующий набор интерфейсов:
Поддерживаются следующие разрешения:
За измененным дизайном печатной платы последовала и переработка задней панели с видеовыходами, которые отличаются от эталонных одного DVI-I, трех DisplayPort и одного HDMI. После замены последних мини-версиями производитель выиграл немного пространства, которое занимает решетка для беспрепятственного выхода горячего воздуха.
Исходя из рекомендуемых системных требований, мы уже могли сделать вывод, что видеокарта оснащена двумя шестиконтактными разъемами дополнительного питания. В сумме с питанием, получаемым через слот PCI-Express х16, она теоретически может потреблять 225 Ватт мощности, а заявленный производителем тепловой пакет находится на уровне 150 Вт.
На задней части печатной платы классически присутствуют два коннектора SLI, что позволяет объединять до трех видеокарт для совместного расчета графических эффектов.
У версии Palit GeForce GTX 970 нет в своем названии аффикса, а на официальном сайте нет детального описания, поэтому нам сложно судить, как именуют сами разработчики установленную систему охлаждения и как ее называть нам.
Видеокарта Palit GeForce GTX 970 отличается от остальных нереференсных моделей и уникальна тем, что использует систему охлаждения турбинного типа. Тангенциальный вентилятор, расположенный в хвосте, гонит поток воздуха вдоль текстолита печатной платы. Такая конструкция применяется производителями оригинальных моделей исключительно редко.
Разработчики в очередной раз намудрили с демонтажем системы охлаждения, поэтому делать это необходимо поэтапно, иначе можно натворить бед. Во-первых, снимаем кожух СО, который крепится всего лишь четырьмя винтами, из-за этого он легко прогибается пальцами внутрь.
В головной части размещен сам тангенциальный вентилятор, демонтировать который не составит трудностей. Его рассмотрим позже.
Пластиковый кожух накрывает всю СО, он монолитен и получил лишь одну небольшую прорезь ближе к интерфейсной панели. Та, которая предназначена для разъемов питания, огибается специальным щитком.
Типоразмер турбины составляет 23 х 66 мм, подключается она через 4-pin коннектор.
Со стороны производителя было благоразумно оставить наклейку с техническими параметрами изделия, чего не обнаружилось, к примеру, на HIS Radeon R9 270X IceQ.
Итак, перед нами модель компании Power Logic, выпущенная осенью, в конструкции которой применяются два шарикоподшипника. Вольтамперная характеристика – 12 В и 1.00 А, по показаниям программного мониторинга скорость вращения составляет 1080-4350 об/мин.
Теперь подробнее рассмотрим основной кулер и радиатор, оставшиеся на плате. Они снимаются последними, поскольку если это сделать на первом этапе, данные элементы будут болтаться под кожухом и могут сбить высокие навесные компоненты PCB.
Основной радиатор набран из 34 алюминиевых никелированных пластин, которые расположены вдоль текстолита, что способствует выбросу нагретого воздуха за пределы корпуса.
Основанием служит крупная теплораспределительная пластина, на которую напаяны ребра. По центру пластины проложены две 6 мм тепловые трубки, концы которых выведены к верхнему краю ребер.
А за отвод тепла от подсистемы питания отвечает вот такой маленький алюминиевый радиатор с высоким оребрением, контакт с микросхемами происходит через термоинтерфейс серого цвета.
Как и модель Palit GeForce GTX 970 JetStream, новинка построена на печатной плате эталонной видеокарты прошлой серии – Nvidia GeForce GTX 760. По сравнению с последней разработчики использовали твердотельные конденсаторы и микросхемы DrMOS, что должно положительно сказаться на разгонном потенциале, стабильности и надежности работы.
Силовая часть оборудована шестифазным (4+2, GPU/Memory) стабилизатором питания, который управляется ШИМ-контроллером NCP81174 производства ON Semiconductor. Во всех цепях используются дроссели с ферритовым сердечником.
Сердцем видеокарте послужил процессор GM204-200-A1, который отличается от старших решений тремя отключенными блоками SMX.
Восемь микросхем памяти объемом 512 Мбайт каждая производства Samsung с маркировкой K4G41325FC составляют общий объем 4096 Мбайт, шина обмена данных равна 256 бит. Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.0.0 Final.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Видеокарта Palit изначально не разогнана производителем: частота графического процессора составляет 1051 МГц (Boost – 1178 МГц), частота памяти – 1753 МГц.
Для снижения энергопотребления частоты в простое понижаются до 135/202 МГц при напряжении 0.862 В. Температура GPU после 10 минут фиксируется на отметке в 31°C. Уровень шума, издаваемый турбиной, можно охарактеризовать как низкий.
В режиме нагрузки благодаря технологии GPU Boost 2.0 частота видеоядра повышается вплоть до отметки 1266 МГц, и после достижения температурной планки в 73°C начинает снижаться, как и напряжение.
В целом система охлаждения справляется со своей задачей, а издаваемый уровень шума можно охарактеризовать как ниже среднего, он достаточно комфортен для продолжительной работы.
Переходим к разгону. Изначально на питание GPU подается 1.212 В. Без изменения данного параметра, но с повышением Power Target до возможных 106% видеокарте покорилась частота ядра 1256 МГц (Boost 1383 МГц), память также не подкачала – 2040 МГц. Достойный результат, учитывая тот факт, что уровень шума почти не увеличился.
Дальше интереснее. Чтобы сохранять стабильность в работе и избегать перегрева если не графического процессора, то микросхем памяти и подсистемы питания, пришлось зафиксировать скорость вращения турбины на отметке 75% (~3300 об/мин): шумно, но эффективно.

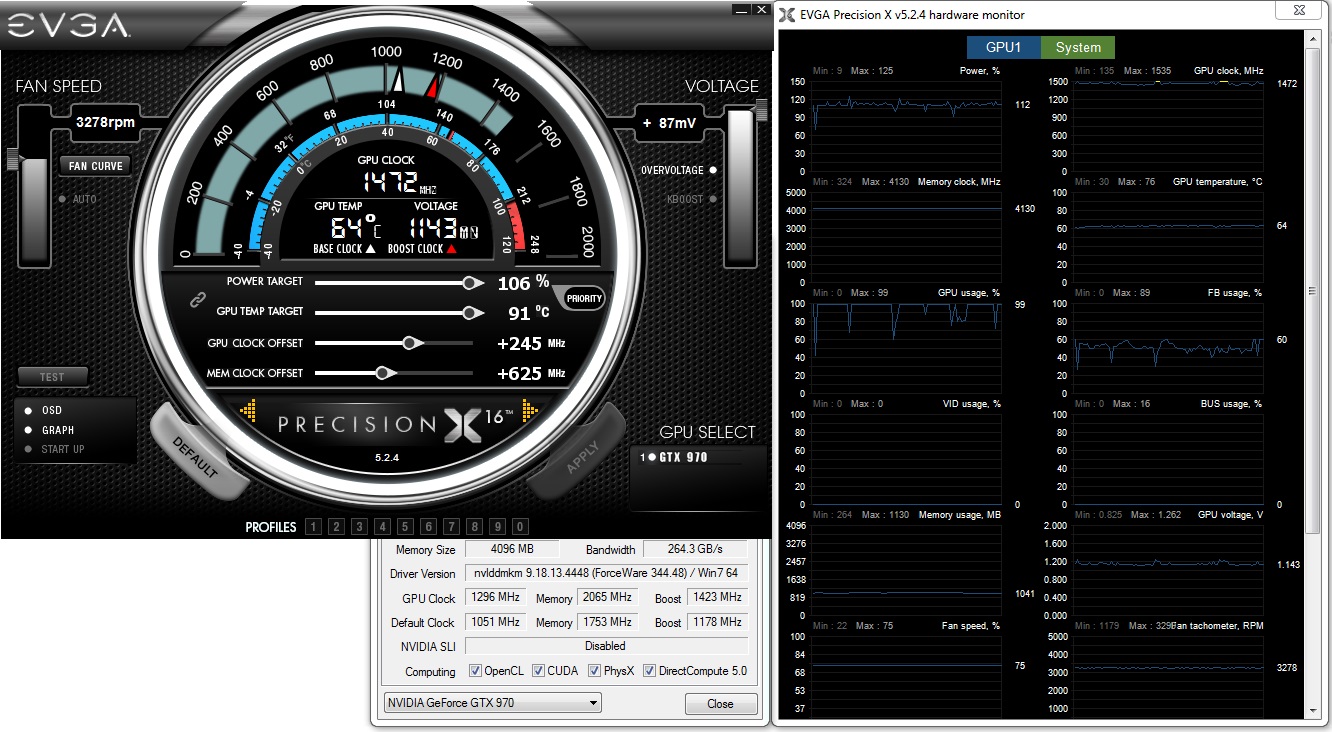

После увеличения напряжения на 87 мВ положение вещей сдвинулось: видеокарта была стабильна на отметке 1296 МГц по ядру (Boost – 1423 МГц). Память решила вредничать и отказалась покорять рубеж хотя бы в 2066 МГц. В целом результат недотягивает до эталонной версии, но зато герой обзора выигрывает у нее в плане уровня шума.
Первым делом исследование возможностей СО проводилось в автоматическом режиме работы со снятием показателей температуры и шума. На графиках присутствуют результаты всех протестированных ранее по данной методике видеокарт GeForce GTX 970. В будущем эта база будет дополняться.
Температура в простое.
Температура в простоеМодель Palit GeForce GTX 970 выступает на данном этапе лучше своей сестры лишь потому, что последняя работает в пассивном режиме.
Скорость вращения крыльчаток вентиляторов (во всех случаях в скобках указаны проценты от максимума по данным программного мониторинга).
Обороты вентиляторовНагрузка осуществлялась тремя прогонами в Heaven Benchmark 4.0, затем фиксированную максимальную отметку температуры и оборотов вентиляторов заносили на графики; значения шума приведены на отдельном графике.
Температура под нагрузкойРезультат видеокарты Palit не назовешь выдающимся, особенно на фоне некоторых версий GeForce GTX 970. Однако не стоит забывать, что в одном случае используется система охлаждения с тангенциальным вентилятором, в другом – массивный двухслотовый кулер.
Данные по скорости вращения крыльчаток вентиляторов.
Обороты вентиляторовНа этапе максимально достигнутого разгона не обошлось без вмешательства в алгоритм управления скоростью турбины, поскольку удаленный на другой конец платы радиатор подсистемы питания не справлялся со своей задачей в штатном режиме.
Данные по скорости вращения крыльчаток вентиляторов.
Обороты вентиляторовВ конце стоит привести график зависимости температуры и шума от оборотов вентилятора системы охлаждения.
Горячо, но тихо в начале, прохладно, но шумно в конце. Результаты, сопоставимые с системой охлаждения эталонной видеокарты.
Видеокарта Palit GeForce GTX 970 звезд с неба не хватает, это правда. По мнению разработчиков, ее основная задача – выступить на рынке в качестве графического ускорителя с уровнем быстродействия и стоимостью оригинальной GeForce GTX 970, которая в розничную продажу не поступит. И им в целом это удалось без каких-либо натяжек. Посудите сами, данная модель чуть тише, меньше и холоднее референсной версии.
С другой стороны, явных достоинств у Palit GeForce GTX 970 по моим ощущениям нет, за исключением неоспоримого плюса каждой «турбированной» модели – она выбрасывает весь нагретый воздух за пределы корпуса. Вопрос об оригинальности печатной платы спорный, ведь современные эталонные адаптеры дошли до такого уровня, что в базовой конструкции отлично справляются со своей нагрузкой. Об уровне шума и эффективности системы охлаждения мы уже говорили, да и так все ясно.
В итоге Palit GeForce GTX 970 отлично подойдет владельцам тесных корпусов или же с плохой вентиляцией, в которых новинка будет смотреться лучше видеокарт с оригинальными СО, а если брать во внимание, что это еще и самая дешевая модель на рынке, то без спроса она не останется.
