Уже не раз в моих статьях говорилось о том, что развитие систем охлаждения остановилось. Это суждение верно, но лишь для воздушных кулеров, а вот необслуживаемые неразборные СЖО за последнее время все же заметно эволюционировали. Из безумного количества клонов Asetek-производных с водоблоком в виде шайбы стали выделяться новинки, которые сильно отличаются от того, что мы привыкли видеть на рынке.
Правда, у замкнутых СЖО необслуживаемого типа есть три основные беды: малый размер теплообменника, хилая и шумная помпа, невозможность модернизировать или расширить систему. Конечно, этот перечень можно продолжать, когда дело касается индивидуальных недостатков каких-либо моделей, но пока ограничимся отмеченными пунктами.
Конечно, если говорить о модульности, как об эволюции необслуживаемых СЖО, то все будет правильно, но ведь готовые наборы, предназначенные для самостоятельной сборки системы водяного охлаждения, появились задолго до неразборных «водянок». И тут возникает вопрос, что было раньше – «курица или яйцо?» Хотя в данном случае ответ очевиден.
Ну а героем нашего обзора станет не готовый комплект для сборки, а модуль – водоблок со встроенной помпой Swiftech Apogee Drive II. Он уже проработал в составе СЖО в течение восьми месяцев и поучаствовал в статье о чистке бывших в употреблении и новых радиаторов СЖО.
По сути рассматриваемый модуль Swiftech состоит из двух основных компонентов: помпы MCP35X ($99.95) и водоблока Apogee HD ($74.95). При покупке по отдельности они образуют весьма нескромную сумму, а если еще прибавить всякую мелочевку, типа идущей в комплекте с Apogee Drive II, то общая стоимость выйдет за $200. А вот ценник Swiftech Apogee Drive II составляет $135.95, что бесспорно выгоднее, примерно на $50-80.
К счастью, данному разделу мы посвятим лишь немного времени. Модель Swiftech поставляется в маленькой невзрачной коробочке, с нескромной массой почти 650 г.
В ней скрываются:
Изначально Apogee Drive II может быть установлен только с одним типом креплений на выбор: LGA 2011, LGA 115X, AMD. Но на случай смены платформы производитель продает отдельно комплекты креплений для остальных процессорных сокетов. За набор, состоящий из крепежной пластины («бэкплейта») и болтов, придется выложить примерно $15. Ниже приведен комплект креплений для LGA 115X:
Основные параметры Swiftech Apogee Drive II сведены в таблицу ниже. Кроме того, приведу фотографию с сайта производителя с указанием размеров водоблока.
Технические характеристики Swiftech Apogee Drive II
| Спецификации | Значение |
| Помпа | DDC MCP35X pump |
| Напряжение | 12 В |
| Уровень рабочего напряжения помпы | 9-13.4 В |
| Уровень мощности при 12 В | 18 Вт |
| Уровень тока при 12 В | 1.5 А |
| Максимальное давление | 1.5 BAR |
| Предел рабочей температуры | 60°C (140°F) |
| Коннектор подключения питания | Molex 4 pin |
| Коннектор подключения сигнала PWM + RPM | 4-pin connector |
| Минимальная и максимальная скорость работы двигателя | 1300-4500 об/мин |
| RoHS | Соответствует |
| Время наработки на отказ | 50 000 часов |
| Масса | 570 г |
На снимке ниже хорошо видно, что размеры Apogee Drive II не такие уж и внушительные: высота равна 61.5 мм, длина 108.52 мм, толщина 62 мм.
Внешний вид и строение
По своей конструкции Apogee Drive II напоминает трехуровневый «бутерброд», состоящий из водоблока, помпы и радиатора, оснащенного подсветкой. По бокам на первом уровне с водоблоком есть пара отверстий, к которым прикручиваются пластиковые переходники с резьбой G1/4.
С одной стороны присутствует логотип компании-производителя Swiftech и надпись «IN», показывающая направление потока жидкости.
Два остальных торца менее привлекательны.
С одной стороны выходят два кабеля – один для подключения питания помпы и подсветки Molex 12V, а другой для подключения PWM-управления 4pin. Под ними находится наклейка, которая препятствует разбору, надпись на ней говорит, что при ее повреждении владелец лишается гарантии.
Модули, в которых расположена резьба G1/4 под фитинги, съемные. Они крепятся парой винтов, а между ними идет специальная резиновая прокладка, делающая соединение герметичным.
Как можно видеть, внутри есть углубление для резиновой прокладки и по три отверстия с каждой стороны, позволяющие наклонять на 45 градусов в каждую сторону выходы с резьбой.
В данном случае применен пластик хорошего качества, но все-таки это пластик, и повредить его не составит особого труда.
Особенно если криво закручивать фитинг, так что нужно быть аккуратным.
Одной из отличительных особенностей водоблока является подсветка, которая может прийтись по вкусу любителям подобных фишек.

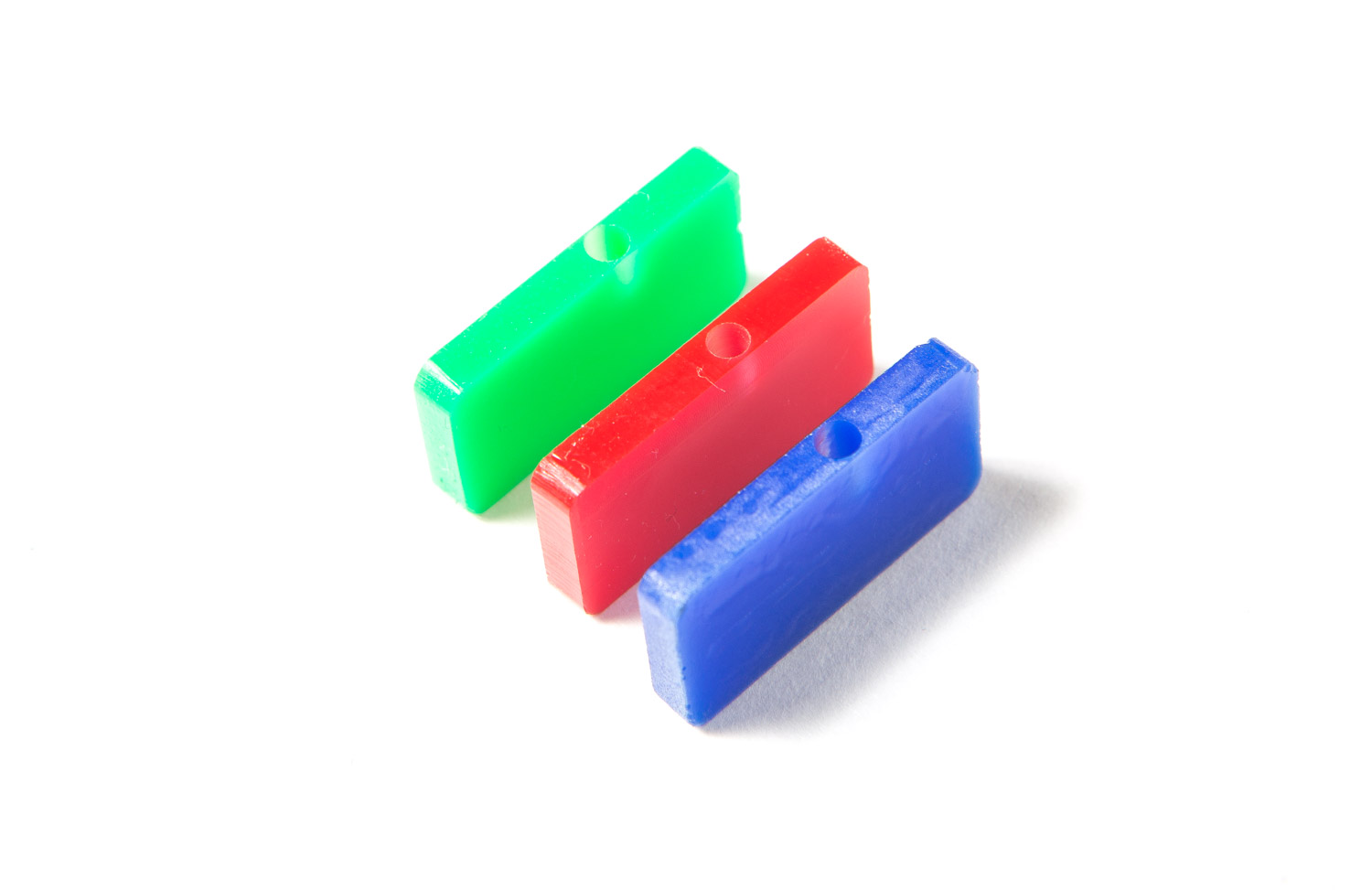

В Swiftech предусмотрели три цветовых варианта: красный, синий и зеленый. В комплекте идут специальные матовые пластинки из пластика, в торце каждой присутствует углубление под светодиод.

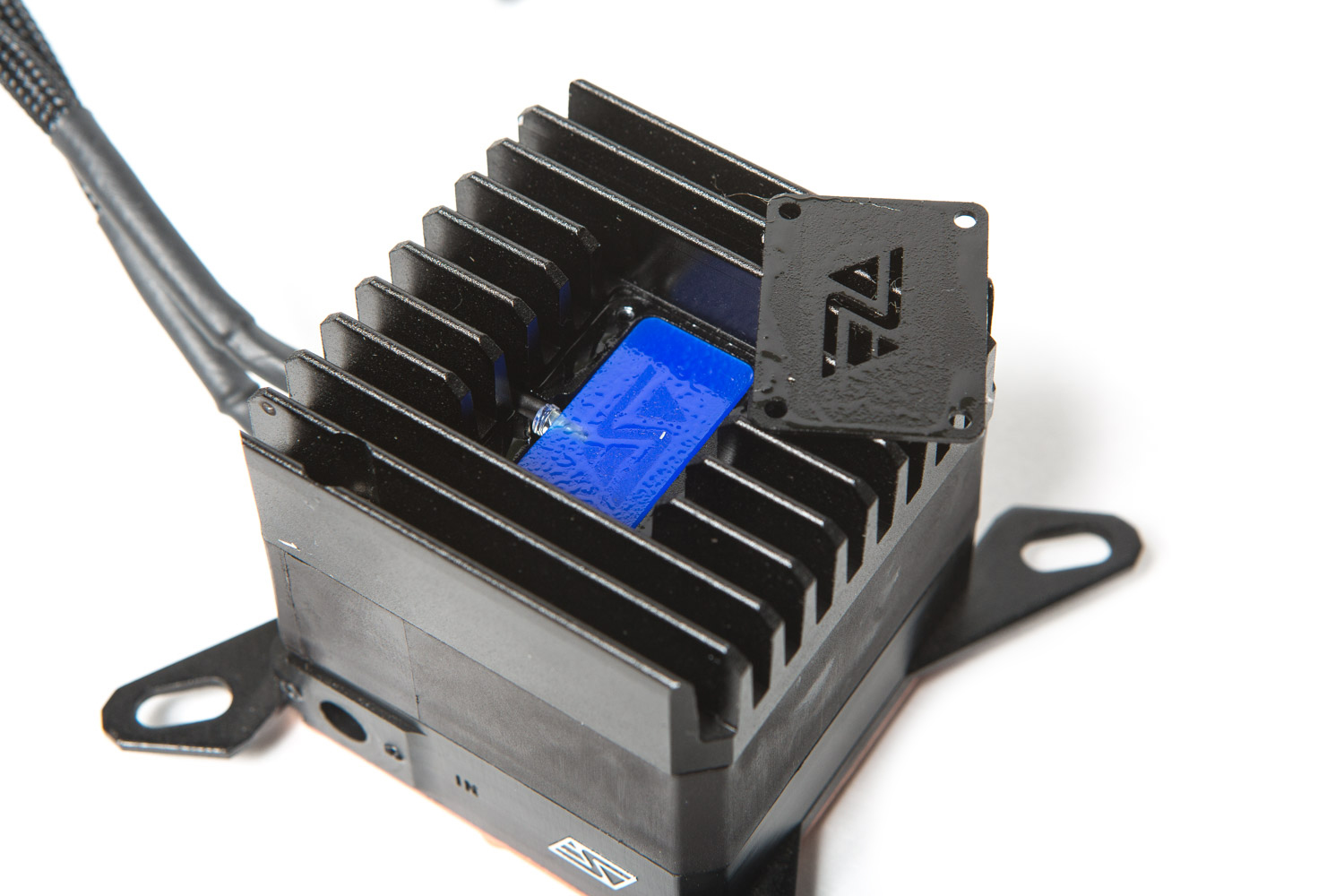

Для замены пластинки нужно снять защитную рамку с логотипом, благо крепится она на четыре винта. Представьте мое удивление, когда на внутренней части обнаружилась жидкость масляной консистенции, напоминающая силиконовую смазку. Скорее всего, она попала туда в процессе подготовки статьи о чистке радиаторов, хотя это маловероятно. Впоследствии жидкость была удалена.
Стоит отметить, что нет никакой возможности самой жидкости добраться туда изнутри, разве что залить ее сверху.
Верхний слой «бутерброда» — это радиатор, который крепится к помпе на два винта.

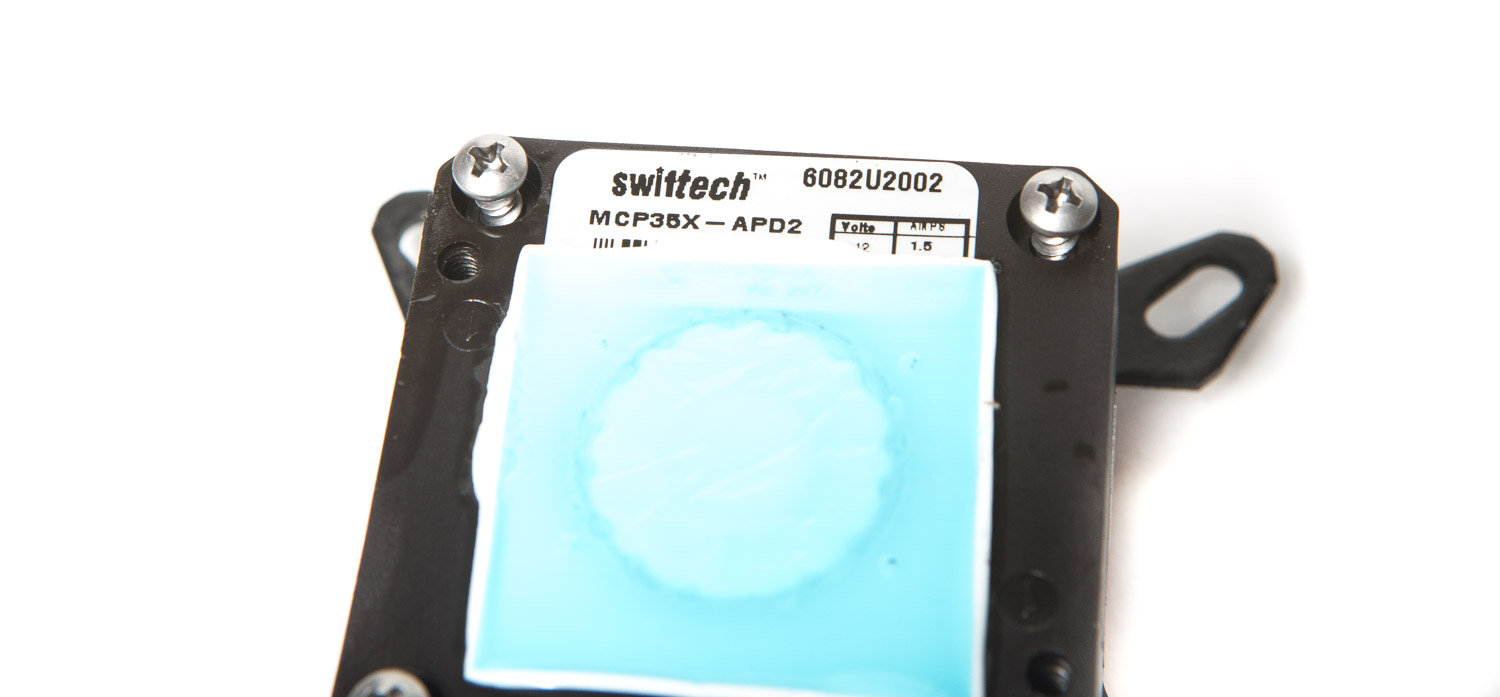

После его снятия можно добраться до самой помпы, на которой расположена силиконовая наклейка, а под ней часть наклейки и мотор. Здесь также по контуру присутствуют следы силиконовой смазки.
Помпа крепится к водоблоку на четыре винта, между ними есть резиновая прокладка, которая делает конструкцию герметичной.

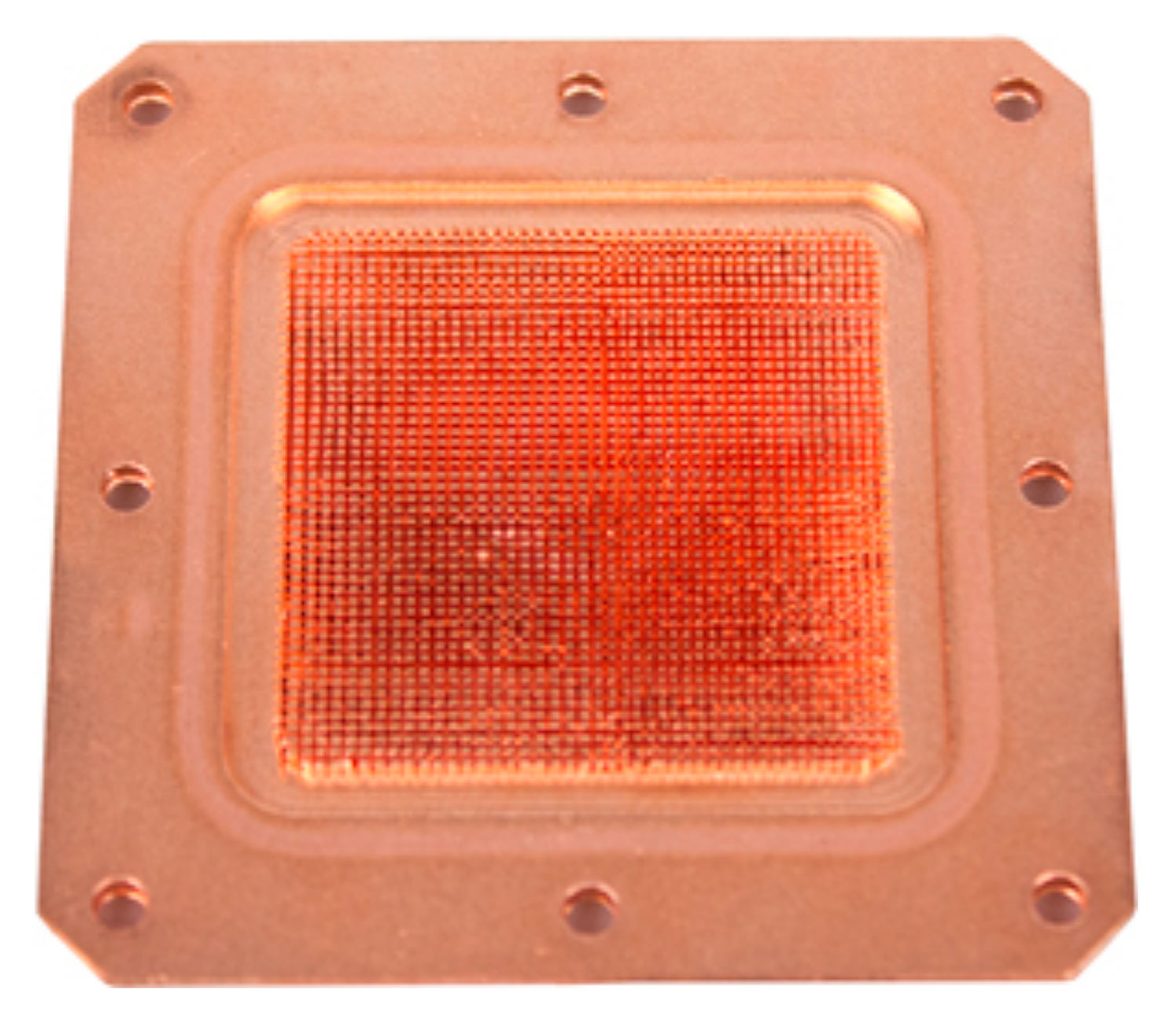

Заметно, что внутри применена игольчатая структура. Сама медная пластина в точности такая же, как у Apogee HD.
Медная пластина крепится на восемь винтов.
Приведу несколько фотографий помпы MCP35X, используемой в Apogee Drive II. Сама по себе она абсолютно идентична DDC MCP35X, разница только в том, что вместо топа с резьбой G1/4 к ней крепится измененный водоблок Apogee Drive II.
MCP35X работает на скорости 1300-4500 об/мин, поддерживает ШИМ-управление, при этом питание она берет от Molex и потребляет 18 Вт.
С обратной стороны мотор накрывает силиконовая прокладка.
Поскольку герой обзора уже повидал процессорные крышки и транспортировался в Сибирь с незащищенным основанием, то качество его поверхности стало заметно хуже. Тем не менее, все мелкие косяки не мешают получить хорошее и четкое отражение темного повелителя.

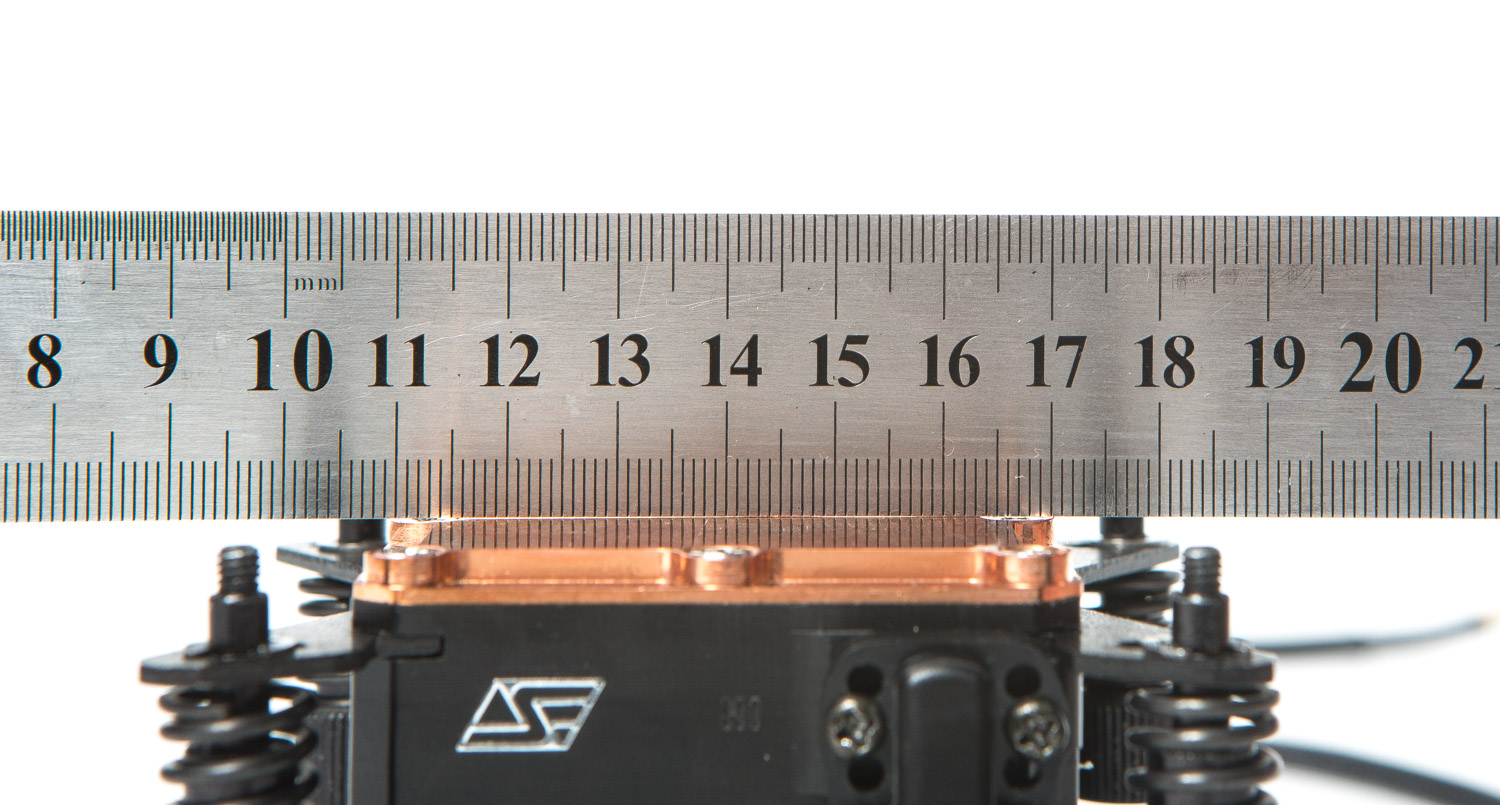

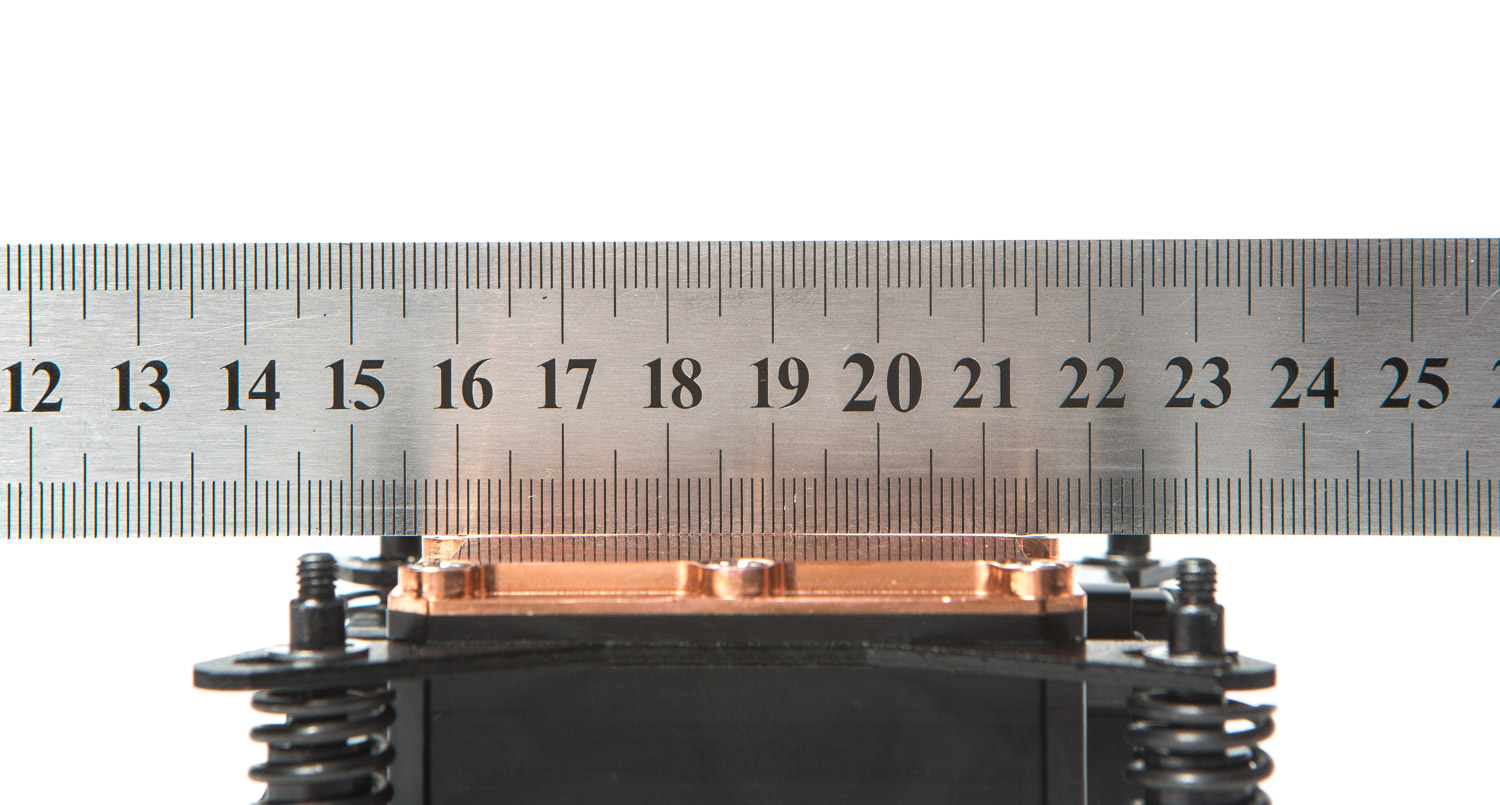

При проведении теста с линейкой обнаружилось, что основание неровное и присутствует небольшой горб. Замеры проводились как вдоль, так и поперек:
Ранее мы уже неоднократно убеждались, что горбатое основание является причиной низкой эффективности систем охлаждения. Что ж, посмотрим, какие результаты будут получены при тестировании в этот раз.

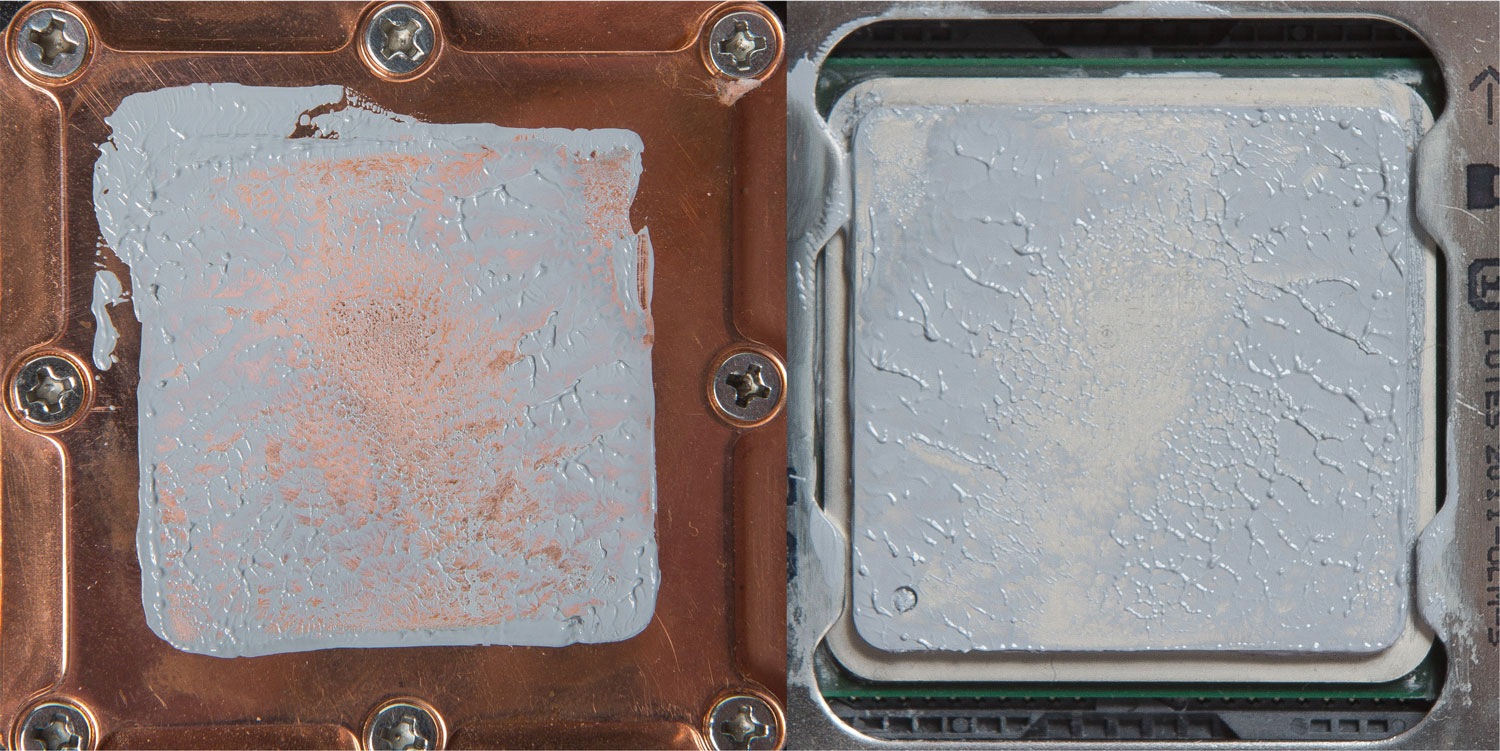

Тест отпечатка, проведенный с i7-3930K, показывает, что горб на основании не обеспечивает полного контакта с теплораспределительной крышкой процессора.
В случае с модулем Swiftech выровнять основание будет просто, благо размеры самой конструкции небольшие, и она не присоединена постоянно к радиатору, в отличие от неразборных СЖО. Так что Apogee Drive II будет удобно держать при выравнивании и полировке.
Нужно только взять стекло или зеркало, положить на него мелкую или среднезернистую наждачную бумагу, и выровнять основание круговыми движениями. Ну а после стоит дополнительно отполировать основание. Подробности процесса, что и как нужно сделать, описаны в статье «Битва за миллиметры: стачиваем и полируем теплообменную крышку Intel Core i7-4790K Devil's Canyon».
В радиаторе помпы Apogee Drive II предусмотрена подсветка логотипа Swiftech. Как уже упоминалось, она может быть представлена в трех цветовых решениях: красном, зеленом и синем.

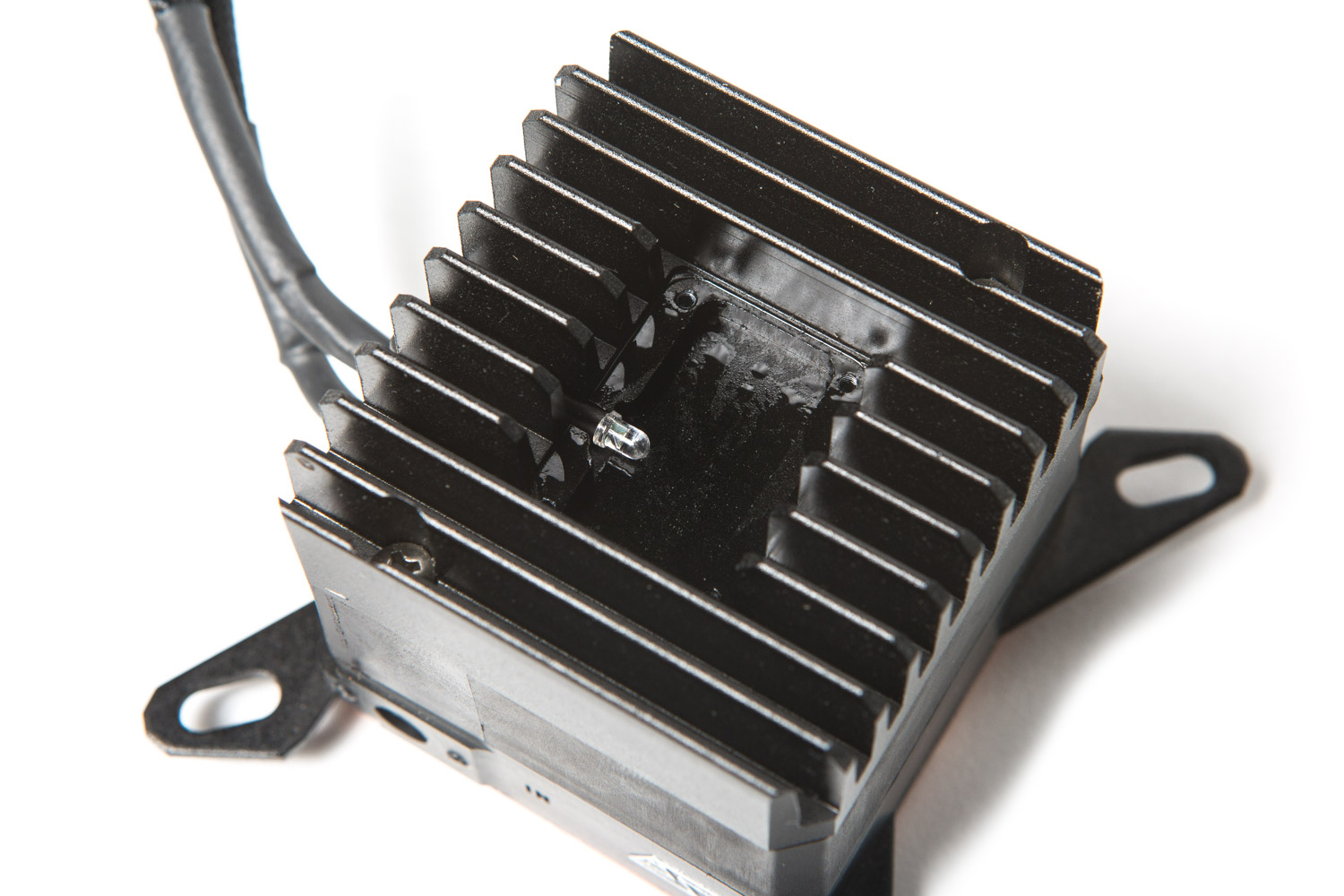

Конструкция примитивна и проста – металлическая заглушка с прорезью в виде логотипа закрывает цветную пластину из матового оргстекла, которая подсвечивается обычным светодиодом.
На первый взгляд, все просто, но изюминки продукту добавляет.
Теперь пора собрать компактную систему водяного охлаждения, используя Swiftech Apogee Drive II. Все прелесть данного процесса в том, что в отличие от неразборных «водянок» мы можем использовать любой теплообменник. А с помпой, установленной в Apogee Drive II, можно собрать полноценный контур СЖО, поставив в него видеокарту или даже пару видеокарт, память, материнскую плату и прочее, что можно подключить.
Производитель не исключает возможности установки второй помпы в контуре с Apogee Drive II и приводит на сайте графики со своими тестами, сравнивая Apogee Drive II с Apogee HD + MCP35X с одинаковыми радиаторами. Их можно видеть ниже.
Заявленные результаты весьма оптимистичны. Но проверка на деле не помешает.
Поскольку речь сейчас идет о компактных СЖО, то и система охлаждения будет собрана, схожая с неразборными «водянками».
В тестовой конфигурации использовались:
Вся изюминка сборной системы водяного охлаждения заключается в возможности выбора. Думаю, мало кто будет ставить малоэффективный теплообменник, поэтому для теста был выбран неплохой и очень толстый медный радиатор Coolgate Copper Radiator Dual 140/60 мм с тринадцатью плоскими каналами, между ними гофролента с довольно большим межреберным расстоянием 2-4 мм.
После соединения шлангов с водоблоком по сути останется только залить хладагент в контур. Было решено не использовать идущие в комплекте «елочки», поскольку компрессионные фитинги куда удобнее.
Для заполнения системы мне понадобилось примерно 610 мл жидкости, что только по массе тяжелее, чем Corsair H110. Заливалась она в раковине через воронку в отверстия сверху радиатора.
Для охлаждения возьмем пару вентиляторов NoiseBlocker BlackSilent PRO PK-2, пока это одни из самых тихих «стосороковок», которые мне встречались.
И, как вы уже могли догадаться, противником Swiftech Apogee Drive II станет Corsair H110 с комплектными вентиляторами.
Конечно, битва неравная, ее победитель известен с самого начала. Но, с другой стороны, за Corsair H110 просят немалую сумму денег, чуть больше, чем за Swiftech Apogee Drive II. Правда, Apogee Drive II еще нужно собрать, докупить множество компонентов, но если купить радиатор и фитинги на барахолке, а остальное в магазине, то выйдет комплект немногим дороже, но гораздо лучше и его впоследствии можно будет расширять.
Дополнительно в тестировании примет участие мой воздушный любимец Thermalright SilverArrow IB-E Extreme, который поможет создать полную картину расстановки сил.
На данном снимке наглядно представлена разность плотности расположения ребер радиаторов, Corsair H110 и Coolgate Copper Radiator Dual 140/60 мм.
Во вступлении много говорилось о размерах водоблоков,…
… приведу наглядное сравнение Swiftech Apogee Drive II и Corsair H110.

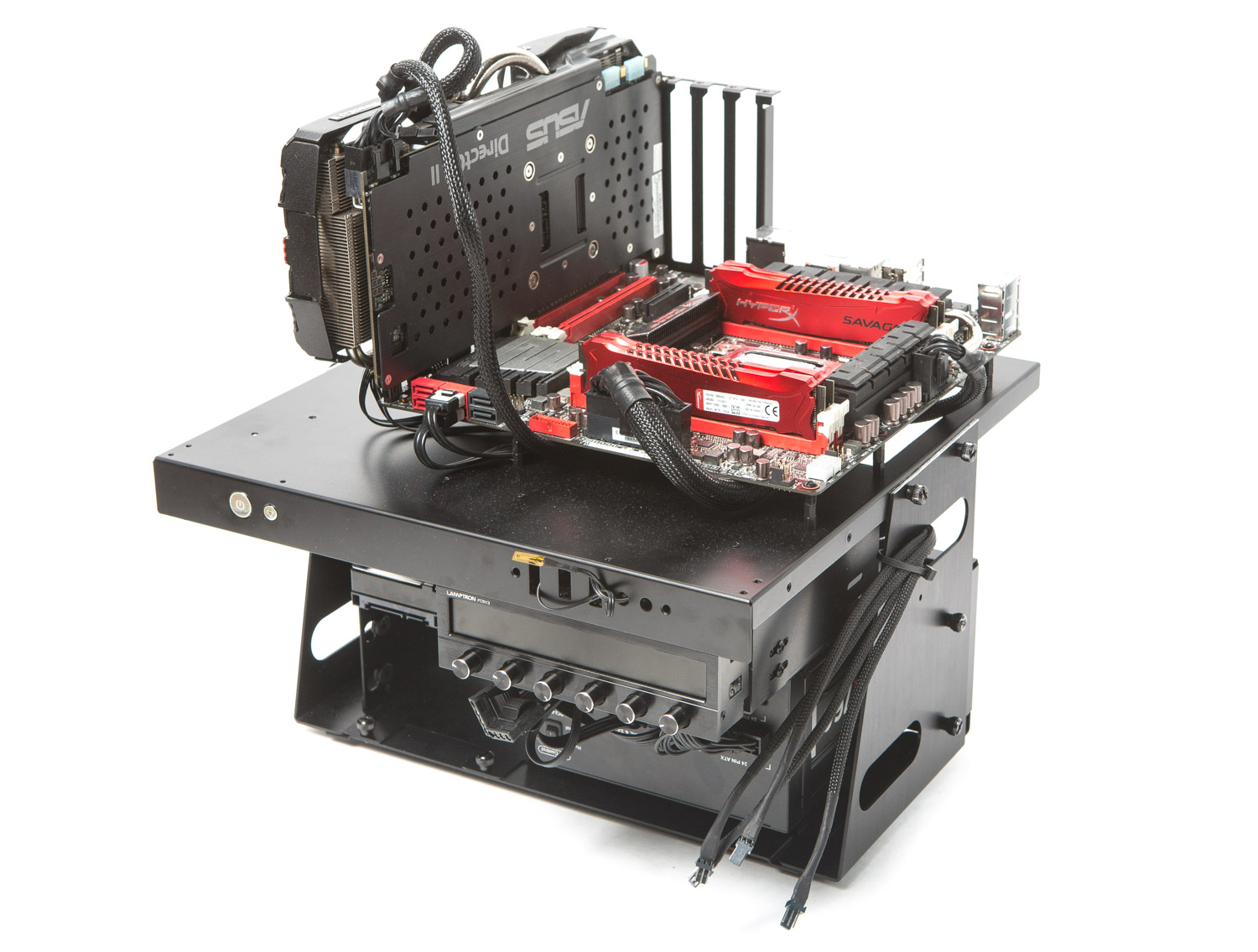

Конфигурация:
Методика тестирования и ПО

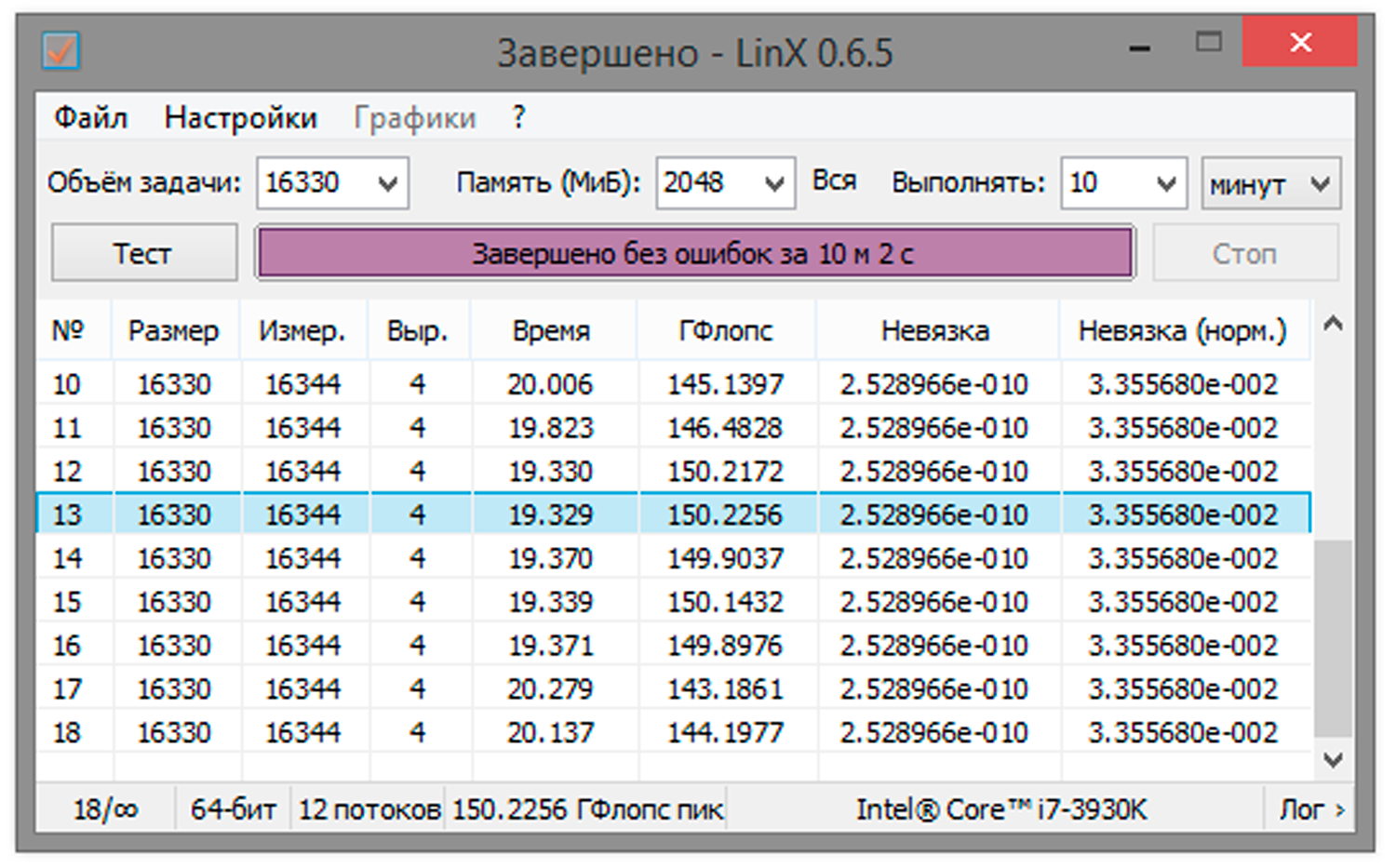

Нагрев и нагрузка процессора обеспечивались при помощи программы LinX 0.6.5 в течение 10 минут для каждого режима при объеме задачи 16330.
За мониторинг системы отвечали:
Исследование возможностей собранной СЖО проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 28. При превышении этих отметок тестирование не проводилось, поскольку при 30°C расхождение результатов составляло от 3 до 5 градусов. 90% времени температура держалась на отметке 28°C без каких-либо колебаний. Влажность воздуха в помещении на момент проведения тестов ~55%.
Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
Для регулировки скорости двигателя Apogee Drive II использовался реобас Lamptron FC5 V3, который смог заставить работать помпу на 2250 об/мин. Для того чтобы двигатель заработал на минимальных оборотах (1450 об/мин), он был подключен и управлялся PWM-контроллером материнской платы. В тестировании участвуют оба режима работы помпы.
Водоблок Swiftech Apogee Drive II был протестирован в следующих режимах работы помпы:
Пара вентиляторов NoiseBlocker BlackSilent PRO PK-2 дополнительно была протестирована в режиме 480 об/мин, чтобы дать фору оппонентам. В диапазоне от 450-700 об/мин вертушки остаются бесшумными, в работе двигателя нет никаких паразитных звуков.
Уровень шума
Для начала приведем данные шумовых характеристик для каждого режима, которые объединены в таблицу. Указываются два значения: минимальная и максимальная отметки уровня шума за промежуток ~120 секунд.
Уровень шума, дБМодель Swiftech Apogee Drive II содержит внутри серьезную помпу, которая работает в диапазоне 1300-4500 об/мин. На скорости до 2300 об/мин ее не слышно, а вот при повышении оборотов она начинает постепенно заявлять о своем присутствии. В целом до 3300 об/мин помпа еще не раздражает, появляется лишь слабо слышное жужжание, начиная с 2800 об/мин. А вот при переходе на обороты выше 3500 об/мин жужжание становится более отчетливым, начинает появляться сильная вибрация.
Стоит отметить, что все вентиляторы, принявшие участие в тесте, работали без посторонних паразитных звуков.
Intel Core i7-3930K в режиме работы 3.8 ГГц, 1.2 В, Hyper Threading – on
Температура процессора в простое колебалась от 33 до 36 градусов. Можно отметить низкие температуры i7-3930K (в отличие от ЦП в исполнении LGA 115Х, у которых под крышкой «терможвачка»).
Температура, °CВ данном тесте производительность разнится не так сильно, как ожидалось, лидером стал Swiftech Apogee Drive II с радиатором 280 мм. С повышением оборотов вентиляторов у обеих СЖО равномерно растет производительность. А вот «супервоздух» заметно отстает от своих водяных конкурентов, приближаясь к ним только в режиме максимальной производительности.
Результаты тестирования Intel Core i7-3930K в режиме работы 4.2 ГГц, 1.29 В, Hyper Threading – on
Температура CPU в простое в таком режиме была равна 33-39 градусам, что немногим выше, чем в режиме по умолчанию.
Температура, °CСовсем другое дело, когда процессор разогнан. В бесшумных режимах Swiftech Apogee Drive II в сочетании с толстым 280 мм радиатором показывает впечатляющий результат, даже при скорости работы вентиляторов 480 об/мин, то же можно сказать об остальных режимах.
Как и предполагалось, относительная компактная самосборная система обходит необслуживаемую СЖО. Но вот незадача, остается уверенность в том, что если бы в конфигурации Corsair Hydro Series H110 был применен более толстый радиатор, то ее производительность бы возросла.
Итак, модульность, комплектность, универсальность. Это не то, к чему придут замкнутые «водянки», нет, это то, что заменит их. По сути, готовые наборы были придуманы задолго до необслуживаемых систем, и мы снова возвращаемся к хорошо забытому старому. Смею предположить, что скоро выйдет пара моделей неразборных СЖО с медными радиаторами, и производители представят это как нечто новое. Но с моей точки зрения необслуживаемые «водянки» – неплохая попытка срубить кучу денег и продать нечто неполноценное под обличием продукта для энтузиастов.
Что касается героя обзора, то модель Swiftech оставила великолепное впечатление. У нее есть как сильные стороны, так и слабые, но в целом перед нами неплохой пример симбиоза водоблока и помпы. Apogee Drive II – прекрасное решение для компактных систем, предоставляющее возможность расширения СЖО и установки в контур чего душе угодно. Картину немного омрачает шумная помпа с вибрацией, но зато на малых скоростях производительность помпы впечатляет, ее достаточно для хорошего уровня охлаждения.
Мне известны люди, использующие в своих системах данную помпу на скорости до 2200 об/мин, причем без какого-либо реобаса, хватает просто ШИМ контроля материнской платы. Судя по их опыту, MCP35X достаточно для охлаждения не только процессора, но и видеокарты, хотя многое зависит от используемых радиаторов. Не стоит забывать о вентиляторах, которые равнозначно влияют на производительность и уровень шума. Ну а возможность использовать две помпы в контуре СЖО выглядит перспективно.
Необходимо еще раз подчеркнуть, что при сборке компактной системы с Swiftech Apogee Drive II эффективность последней будет прямо зависеть от напарников – радиатора и вентиляторов. Если использовать с ней какой-нибудь тоненький маленький теплообменник, можно получить производительность не лучше, чем у обычных необслуживаемых «водянок». И, пожалуй, единственным серьезным недостатком Apogee Drive II является горбатое основание, которое сказалось на результатах теста. Но поскольку размеры водоблока невелики, то горб можно убрать самостоятельно, потратив несколько часов. Данный минус перевешивают отличное качество материалов и сборки, эффектный внешний вид водоблока и подсветка в трех цветовых вариациях.
Стоит ли брать Swiftech Apogee Drive II? Определенно да, особенно если вы планируете расширять свою систему в дальнейшем, и вам нужна компактность и абсолютная тишина.
Плюсы Swiftech Apogee Drive II:
Минусы модуля:
