Некоторое время назад в рамках лаборатории был протестирован дебютный корпус компании Deepcool. Нельзя сказать, что «первый блин» по имени PANGU вышел комом, однако без недочетов не обошлось.
Героем нового обзора стал корпус по имени TESSERACT. Согласно определению из Википедии, «Тессеракт» (с древнегреческого – «четыре луча») – четырехмерный гиперкуб. Проще говоря, куб в четырехмерном пространстве, который выглядит примерно так:
Насколько данный корпус «четырехмерный», и насколько он соответствует приведенной выше фигуре, выяснится после его извлечения из коробки и тестирования.
Продукт Deepcool поставляется в добротной и просто оформленной коробке из гофрированного картона. Масса корпуса – чуть более 5 кг. По сегодняшним меркам он достаточно легкий.
Стоит отметить отсутствие стандартных вырезов по бокам упаковки. Однако привычный «лайфхак» в виде ручки из скотча никто не отменял, и он отлично проиллюстрирован на снимке. Скорее всего, благодарить за него нужно транспортную компанию.
Изображение модели TESSERACT на боковой стенке достаточно схематичное. Зато спецификации проиллюстрированы графически. Можно заметить, что производитель уделил больше внимания надежной защите своего продукта при транспортировке, нежели дизайну.
Как обычно, корпус облачен в полиэтиленовый мешок и зажат между двумя пенопластовыми фиксаторами.
Полиэтиленовый пакетик с комплектом поставки оказался прикручен проволочкой к шасси. В нем обнаружились щедрая горстка пластиковых стяжек, все необходимые винтики и системный динамик на коротком проводке, а также руководство пользователя.
Корпус Deepcool TESSERACT поставляется в двух цветовых решениях – белом и черном. На тестирование попала черная версия.
Это типичная «средняя башня», габариты которой заметно больше привычных – 472 x 210 x 454 мм (Ш x В x Г). Напомню, что ее масса равна 5.1 кг.
Выглядит герой обзора, на мой скромный взгляд, неплохо.
Вся лицевая часть закрыта декоративной панелью с мелкой стальной сеткой и снабжена пылевым фильтром.
В верхней части находятся четыре сетчатые заглушки, закрывающие отсеки 5.25” устройств.
Если снять панель, то видно акриловый вентилятор типоразмера 120 мм с синей светодиодной подсветкой.
Верхняя грань несъемная и сплошная, за исключением двух посадочных мест под 120 мм вентиляторы, для которых предусмотрена ячеистая перфорация.
Блок управления расположен наверху:
Слева направо: индикатор активности дисковой подсистемы, индикатор питания, разъем USB формата 3.0, гнезда микрофона и наушников, порт USB 2.0, кнопка экстренной перезагрузки и кнопка питания. Последняя крупная и удобная, в отличие от нее, кнопку перезагрузки крупными пальцами или без использования подручного инструмента нажать затруднительно.
Боковая стенка оснащена посадочными местами под два вентилятора диаметром 80/90/120 мм, применяется ячеистая перфорация:
Задняя панель:
Сзади, напротив выреза под I/O-панель материнской платы, установлен вытяжной 120-миллиметровый акриловый вентилятор с голубой светодиодной подсветкой. Предусмотрена и возможность установки 80 или 90 мм вертушки. Под ним располагаются два отверстия для внешней системы жидкостного охлаждения. Еще ниже находятся семь заглушек слотов расширения.
Используется компоновка с нижним расположением блока питания. Он может быть установлен большим вентилятором как вверх, так и вниз, благо набор монтажных отверстий это позволяет.
На нижней панели можно отметить съемный пылевой фильтр, который закрывает вентиляционное отверстие для БП. Он весьма примитивен, но зато его можно легко снять и промыть.
Ножки с виду самые простые и в меру высокие. Они способны обеспечить не только достаточный приток воздуха при установке блока питания вентилятором вниз, но и устойчивость системного блока.
Теперь приведем традиционный разворот.
Отсек материнской платы располагается сзади сверху. Блок питания устанавливается под ней.
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, нет даже винтов с накатанной головкой. Да и сами заглушки придется выламывать.
В передней части находятся две корзины для жестких дисков. В нижней скрыта четверка пластиковых салазок для устройств 3.5/2.5”. Верхняя корзина предназначена для установки устройств формата 2.5”, в качестве которых сейчас чаще всего выступают твердотельные накопители.
С учетом того, что предусмотрена возможность установки дисков такого формата в нижнюю корзину, всего в корпус можно установить семь SSD.

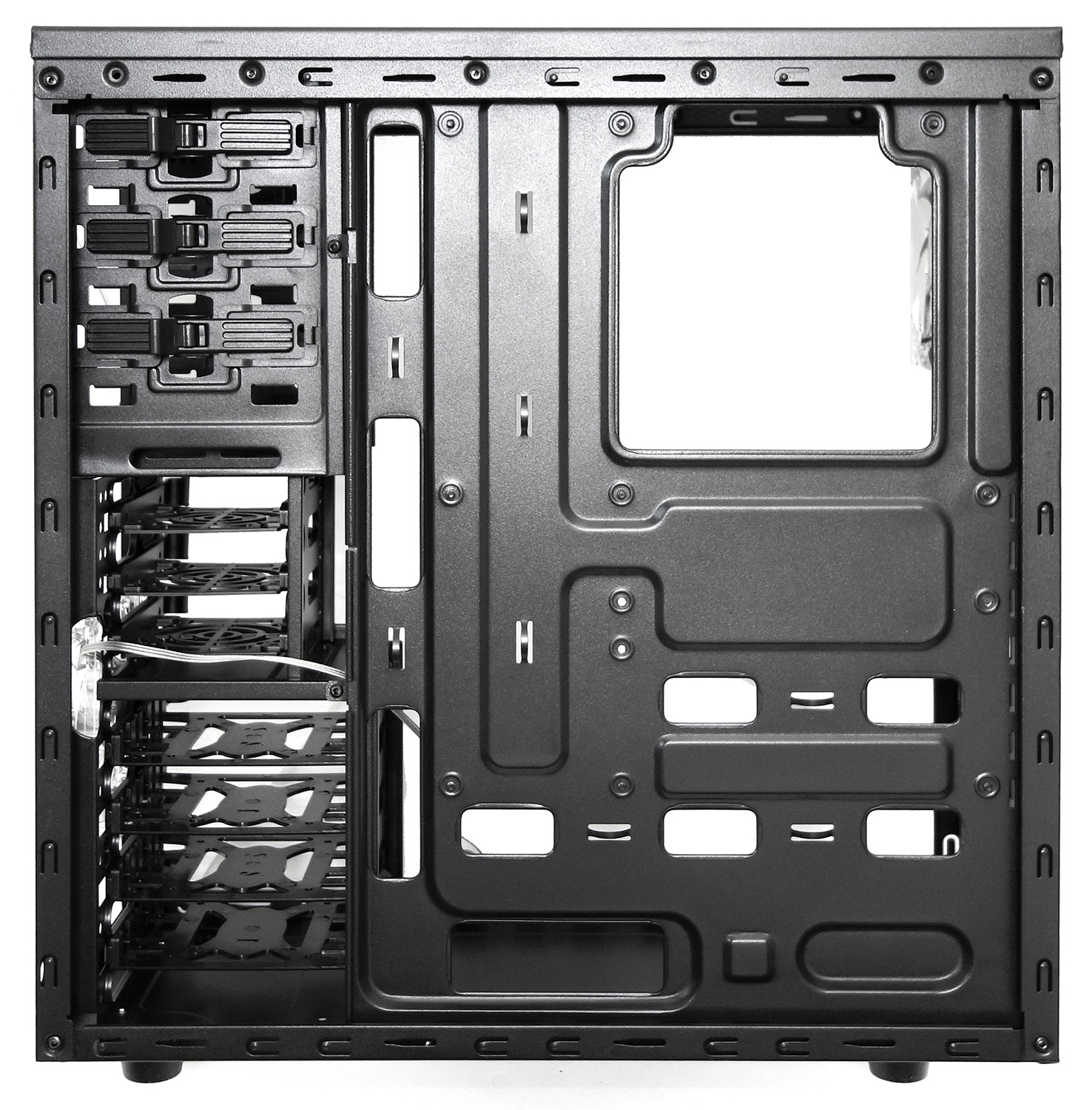

Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся при установке кулера с обратной стороны материнской платы).
Несколько отверстий поменьше предназначено для вывода за поддон проводов. Deepcool TESSERACT разработан с поддержкой подхода, известного как система организации кабелей (она же cable management). Ее удобство и эффективность будет оценено при сборке тестовой системы.
Теперь пора переходить к сборке тестового стенда. Но, прежде всего, нужно перечислить входящие в него компоненты.
В корпусе Deepcool TESSERACT собиралась следующая система:
Системная плата в Deepcool TESSERACT устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Производитель установил их заранее по спецификации ATX. К сожалению, без отвертки тут не обойтись, поскольку болты с накатанной головкой не прилагаются.
Материнская плата была инсталлирована с уже закрепленной системой охлаждения ЦП. Здоровяк Scythe Mugen 4 поместился легко, согласно спецификациям поддерживаются системы охлаждения высотой до 165 мм.
Корзины для накопителей показали себя хорошо, несмотря на то, что их салазки самые простые и не оборудованы безвинтовым креплением. Диски крепятся на винты, причем салазки 2.5” позволяют привинтить устройство как снизу, так и сбоку.
А вот в салазки 3.5” диск типоразмера 2.5” крепится только к днищу. Сами салазки с дисками легко задвигаются и надежно фиксируются в корзине.
Размещение 5.25” устройств пропустим, скажу только, что в случае необходимости установки оптического привода, фанбаса или другого 5.25” гаджета никаких проблем не ожидается.
Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Высокие ножки продукта Deepcool обеспечивают беспрепятственный забор воздуха, а входящий в комплект фильтр защищает БП от пыли. У такого решения есть как достоинства, так и недостатки. С одной стороны, блок забирает воздух извне, а не нагретый внутри корпуса процессором и видеокартой. С другой – ставить корпус на ковровое покрытие с длинным ворсом в данном случае не стоит.
На очереди карты расширения. Как уже упоминалось, здесь не используется безвинтовое крепление, как нет и болтов с накатанной головкой, заглушки слотов необходимо выломать перед установкой устройств.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Лицевая сторона радует своей аккуратностью в плане укладки кабелей.
Все провода легко прокладываются за поддоном, за которым достаточно места.
Стоит отметить небольшие отверстия под материнской платой. В этих местах, как правило, располагаются разъемы для подключения портов USB и HD Audio. Так аккуратно проложить эти кабели у меня не получалось ни в одном другом корпусе.
Шестиканальный кабель питания к материнской плате за поддоном проложить не удалось, но это привычная проблема стендового блока питания.
Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены очень точно. Резьба нигде не вызывает нареканий. В целом сборка прошла без каких-либо неудобств и тем более травм.
На этом системный блок собран и готов к тестированию. Включим его и поближе рассмотрим систему охлаждения.
В штатной поставке присутствуют два акриловых 120 мм вентилятора с синей подсветкой. Их крыльчатка состоит из девяти лопастей. Какая-либо маркировка с обратной стороны отсутствует.
С учетом турбины стендового графического ускорителя, которая работает на выдув, в корпусе будет пониженное давление, возможно, из-за этого он будет немного «пылесосить».
В качестве возможностей расширения системы охлаждения можно отметить установку еще четырех 120 мм вентиляторов (два сверху и два на боковой панели).
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Fur Mark 1.9.1 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1 |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Deepcool TESSERACT оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 8.1 Beta. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core i5-4670K был разогнан до скромных 4000 МГц путем повышения коэффициента умножения до 40 синхронно для всех четырех ядер. При этом его напряжение было увеличено до 1.15 В.
Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках приводится температура самого горячего ядра.
Частота памяти составляла 1066 МГц при номинальном напряжении.
Видеокарта была слегка разогнана под штатной системой охлаждения (840 и 1325 МГц по видеоядру и памяти соответственно). Для ее разогрева использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорость вращения ее турбины производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась равной 25 градусам Цельсия.
Шум
Для проверки акустических параметров система в Deepcool TESSERACT запускалась в тихое время суток. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 6950 во время тестирования фиксировалась на минимально доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
После включения системы меня приятно удивил низкий уровень шума. Фактически было слышно только легкое движение воздуха, что подтверждалось и показаниями шумомера. В простое уровень шума составил всего 36 дБ, что является хорошим результатом.
Охлаждение
Простой | НагрузкаСистема охлаждения Deepcool TESSERACT показала себя достойно. Так, несмотря на то, что в корпусе трудится всего два вентилятора, он отыграл целый градус на CPU. В случае с видеокартой разницы с открытым стендом не оказалось. Но главное здесь – низкий уровень шума. Возможно, производитель не зря ограничился лишь парой вентиляторов.
В российской рознице стоимость данного корпуса стартует с отметки в 1600 рублей. И это весьма привлекательное, на мой взгляд, предложение. Особенно если учесть, что каких-либо существенных минусов у продукта Deepcool выявлено не было, а очень низкий уровень шума и система организации кабелей заслуживают похвалы. Есть все основания рекомендовать его к покупке.
Плюсы Deepcool TESSERACT:
Минусы корпуса:
Выражаем благодарность:
| Модель | Deepcool TESSERACT |
| Габариты, мм | 472 x 210 x 454 |
| Масса, кг | 5.1 |
| Накопители 5.25", шт. | 4 |
| Накопители 3.5", шт. | 4 внутренних |
| Накопители 2.5", шт. | 7 внутренних (4 совмещенных с 3.5") |
| Материнская плата | ATX, microATX |
| БП | ATX 12 В (опционально) |
| I/O | USB 3.0, USB 2.0, HD Audio |
| Охлаждение лицевое | 120 мм вентилятор с LED подсветкой |
| Охлаждение заднее | 120 мм вентилятор с LED подсветкой |
| Охлаждение боковое | 2 x 80/90/120мм (опционально) |
| Охлаждение верхнее | 2 х 120 мм вентилятора (опционально) |
| Охлаждение нижнее | – |
| Слоты расширения, шт. | 7 |
