Немногим ранее в лаборатории побывала миниатюрная материнская плата MSI Z97I Gaming AC, выполненная в форм-факторе Mini-ITX. В данном обзоре будет рассмотрен второй компонент компактных игровых ПК, представленных компанией MSI как часть общей платформы – видеокарта MSI R9 270X Gaming 2G ITX.
В этой модели функциональность полноценной Radeon R9 270X сочетается с миниатюрными размерами. Но как она проявит себя в деле?
Поскольку тестов производительности видеокарт (в том числе и Radeon R9 270X) великое множество, то сконцентрируемся на изучении возможностей системы охлаждения модели MSI, а также на поиске частотного потенциала графического процессора и памяти.
| Кодовое имя GPU | Curacao |
| Техпроцесс, нм | 28 |
| Размер ядра/ядер, мм2 | 212 |
| Количество транзисторов, млн | 2800 |
| Частота ядра, МГц | 1080 |
| Число шейдеров (PS), шт. | 1280 |
| Число блоков растеризации (ROP), шт. | 32 |
| Число текстурных блоков (TMU), шт. | 80 |
| Максимальная скорость закраски, Гпикс/с | 34.6 |
| Максимальная скорость выборки текстур, Гтекс/с | 86.4 |
| Версия пиксельных/ вертексных шейдеров | 5.0 / 5.0 |
| Тип памяти | GDDR5 |
| Эффективная частота памяти, МГц | 5600 |
| Объем памяти, Мбайт | 2048 |
| Шина памяти, бит | 256 |
| Пропускная способность памяти, Гбайт/с | 179.2 |
| Потребляемая мощность, Вт | 180 |
| CrossFireX | да |
По сравнению с версией Radeon R9 270X эталонного дизайна, у MSI R9 270X Gaming 2G ITX на 30 МГц увеличена частота работы графического процессора.
Графический адаптер прибыл на тест в обычной почтовой коробке, а не в родной упаковке, так что на счет ее качества сказать нечего.
Будем надеяться, что комплект поставки полный.
В него входит:
Каких-либо претензий к комплекту поставки нет, производитель предоставляет набор переходников на все случаи жизни.
Да, кому-то может не понравиться отсутствие переходника питания Molex -> PCI-E, но, на мой взгляд, для системы со сравнительно дорогой видеокартой с тепловым пакетом 180 Вт следует заранее озаботиться соответствующим блоком питания.
Помимо основного комплекта поставки, видеокарта наряду с материнскими платами MSI участвует в акции с дополнительным игровым контентом в War Thunder. Поскольку модель относится к серии Gaming, то в качестве бонуса предоставляется тяжелый танк KV-1B и 1000 Золотых Орлов.
Габариты MSI R9 270X Gaming 2G ITX весьма компактны:
Оформление видеокарты выполнено в духе других продуктов MSI серии Gaming: среди цветов преобладают черный и красный, присутствует изображение дракона – символа линейки. Как понятно уже из названия, модель адаптирована под материнские платы форм-фактора Mini-ITX, ширина которых составляет 170 мм.
Наиболее гармонично видеокарта смотрится в паре с материнской платой Z97I Gaming AC, которая уже рассматривалась ранее:
Конечно, если обратить внимание на полноразмерные графические ускорители и системные платы, то за ту же цену можно собрать более производительное решение, однако на стороне ITX-систем компактность.
Большую часть обратной стороны видеокарты занимает металлическая пластина, через которую прикручена система охлаждения. Пластина крепится на шесть точек – четыре вокруг графического процессора, и еще две в районе преобразователя питания GPU/AUX/памяти. С учетом небольшой площади текстолита шести винтов вполне достаточно, чтобы достичь равномерного прижима системы охлаждения и избежать изгиба платы.
Из того, что видно еще до снятия системы охлаждения, можно отметить пару моментов. Во-первых, питание MSI R9 270X Gaming 2G ITX осуществляется при помощи одного 8-pin разъема дополнительного питания:
С учетом того, что по такому разъему согласно спецификациям допустима отдача 150 Вт, немалую порцию питания видеокарта должна получать с разъема PCI-Express (тепловой пакет Radeon R9 270X составляет 180 Вт).
Второй интересный момент – наличие CrossFireX разъема:
Несмотря на то, что рассматриваемая модель позиционируется для ITX-систем (где графический порт всегда только один), производитель оставляет возможность объединять видеокарты в связку.
Конфигурация интерфейсной панели:
MSI R9 270X Gaming 2G ITX оснащена следующими видеовыходами:
Каких-либо претензий к интерфейсной панели нет, тем более что порт DVI поддерживает вывод аналогового сигнала через переходник (который присутствует в комплекте поставки).
Разобравшись с внешним видом и основными особенностями героя обзора, пора снять систему охлаждения.
Отмечу, что помимо шести винтов, расположенных с обратной стороны платы, дополнительно СО крепится на два винта у интерфейсной панели, которые необходимо открутить в первую очередь:
После снятия системы охлаждения MSI R9 270X Gaming 2G ITX выглядит следующим образом:
Общая компоновка платы сохранила черты версий эталонного дизайна, в первую очередь это преобразователь питания графического процессора, AUX и памяти, расположенный слева от GPU. Основное отличие модели MSI от референсных решений – сильное уменьшение размеров. Если на обычной Radeon R9 270X свободного места много, то в ITX-формате это непозволительная роскошь.

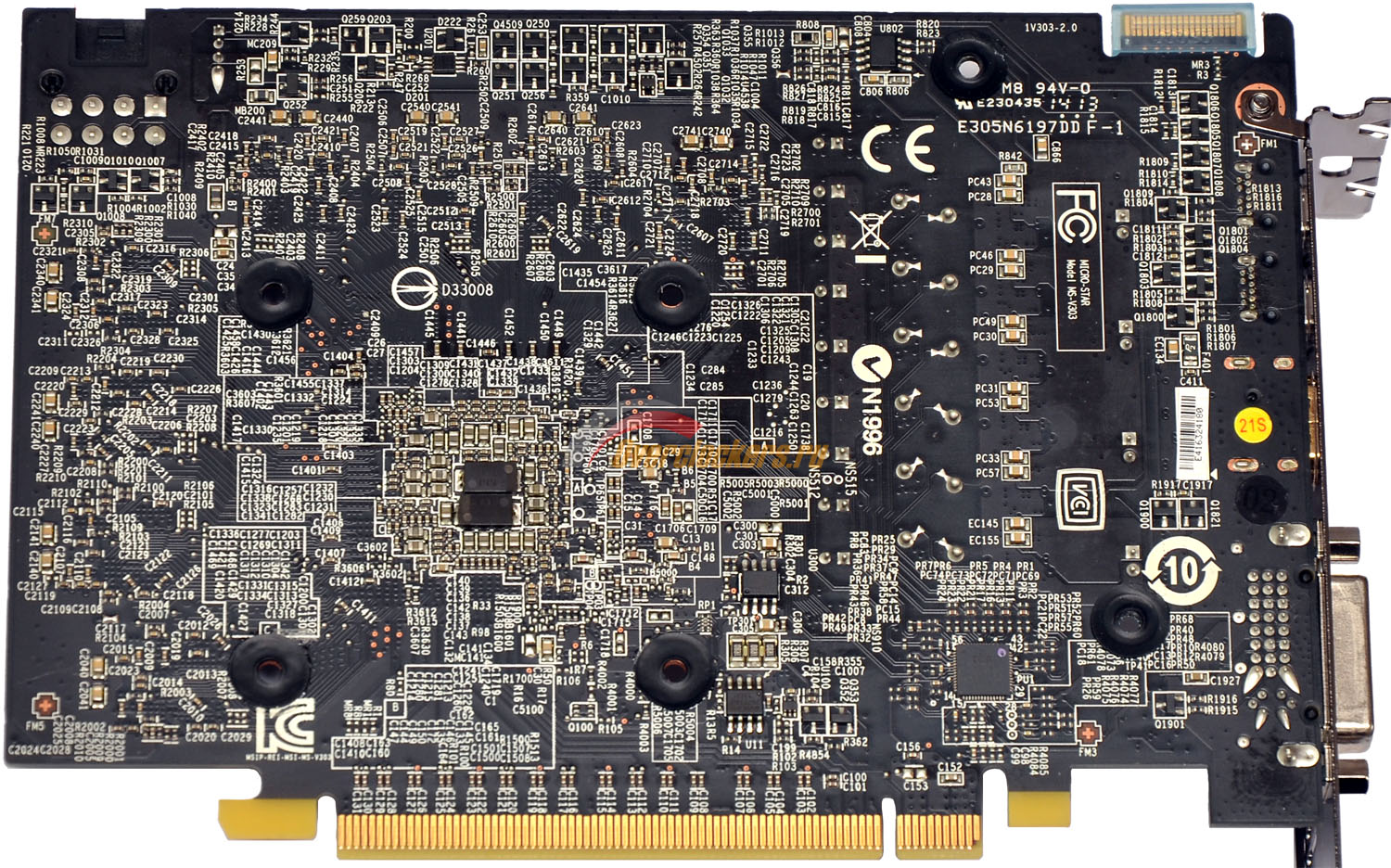

Несмотря на высокую плотность компоновки, с обратной стороны печатной платы практически ничего нет, все уместилось на лицевой стороне. Стоит отметить, что прижимная пластина с обратной стороны платы в охлаждении не участвует и способствует только улучшению надежности конструкции.

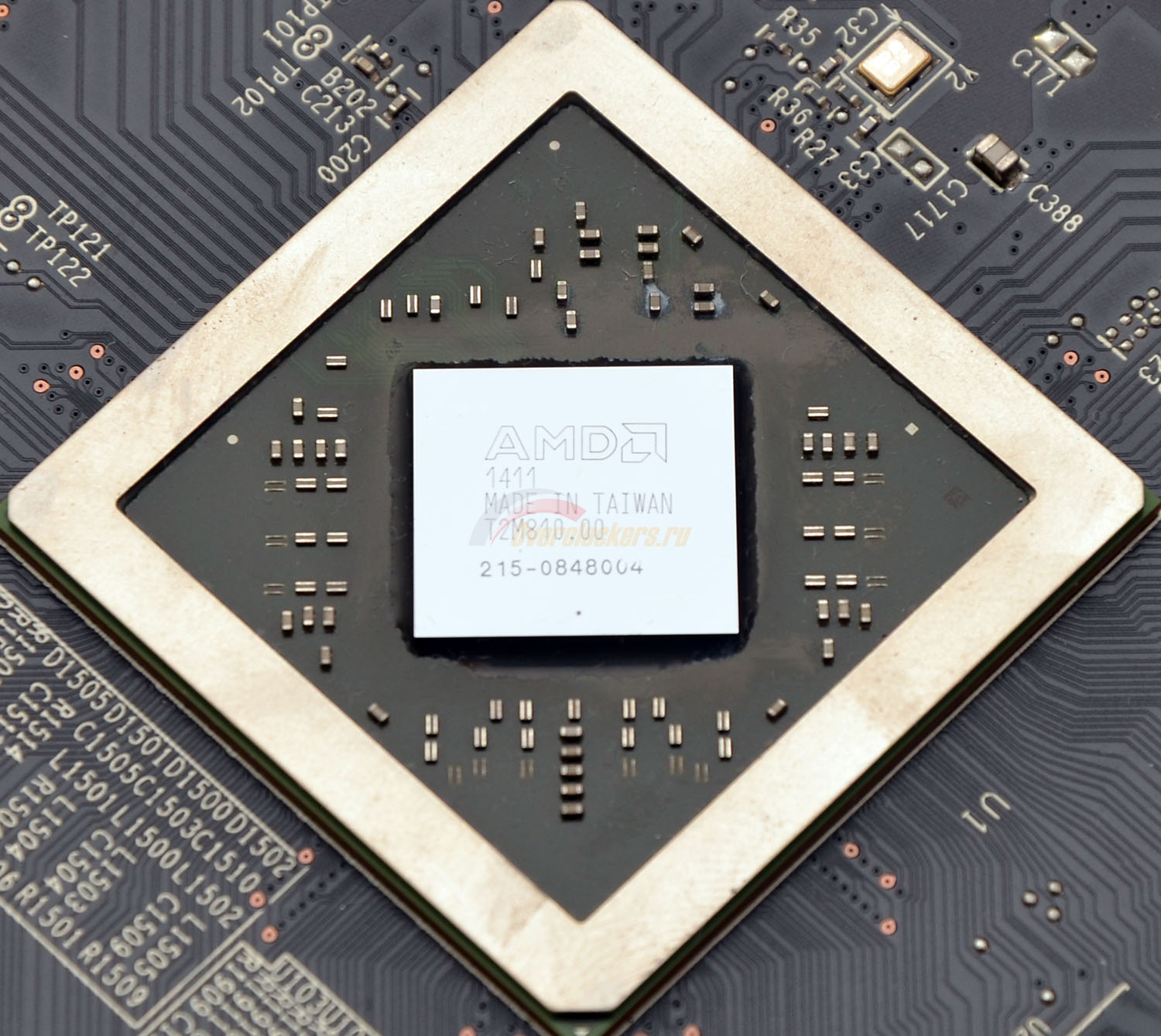

Графический процессор – Curacao, судя по маркировке весьма свежий – 11-я неделя 2014 года:
Параметр ASIC Quality предоставленного на тест экземпляра видеокарты – 69.8%.
2 Гбайта памяти набрано при помощи восьми микросхем Hynix H5GQ2H24AFR-R0C:
Судя по спецификации, микросхемы памяти способны работать на эффективной частоте 5 ГГц при 1.35 В и на 6 ГГц при 1.5 В. Такие же микросхемы используются и на ускорителях эталонного дизайна.
Преобразователь питания видеокарты выполнен по схеме 5+1+1, пять фаз отведено для питания графического процессора, по одной фазе отведено для питания AUX и памяти:
На снимке слева-направо: одна фаза питания памяти, пять фаз питания GPU, одна фаза питания AUX.
В качестве транзисторов в преобразователях питания AUX и GPU используются International Rectifier IR3553, по одному на каждую фазу. С учетом того, что каждая из микросхем способна выдать до 40 А тока, ограничителем разгона преобразователь питания оказаться не должен, запас прочности большой.
В качестве контроллера используется International Rectifier IR3567B, расположенный с обратной стороны печатной платы:
Маркировка элементов преобразователя питания памяти нечитаемая.

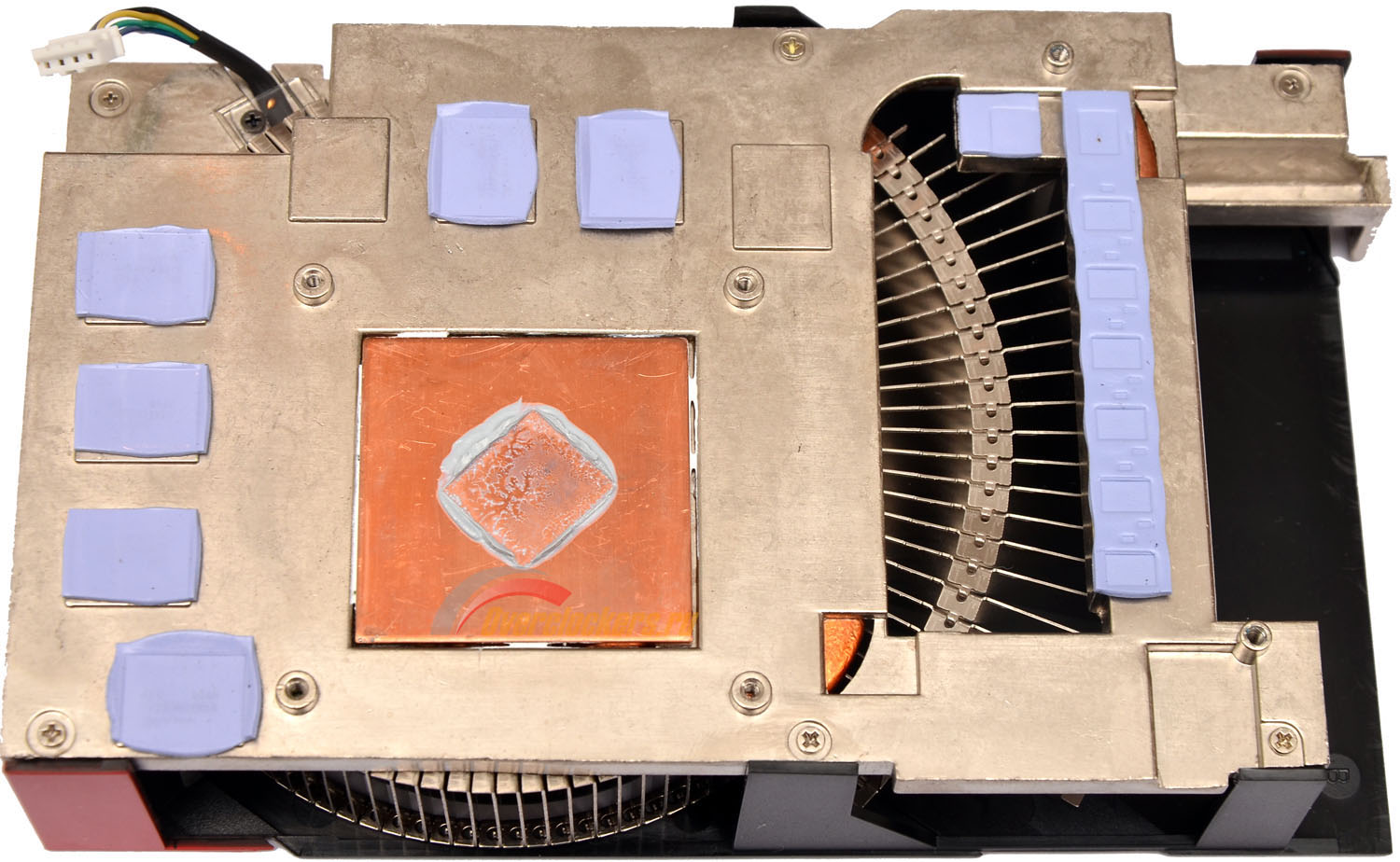

Система охлаждения видеокарты MSI цельная и не разбита на какие-либо элементы:
Редкий случай, когда используется СО, разработанная персонально для графического адаптера, а не какой-либо универсальный кулер с отдельными радиаторами для микросхем памяти и преобразователя питания. Да, такая схема дороже, однако она и эффективнее. А эффективность здесь нужна, ведь Radeon R9 270X по своей природе видеокарта весьма горячая, и система охлаждения у версий эталонного дизайна заметно больше, как и сами модели.
Отмечу, что MSI R9 270X Gaming 2G ITX не занимать внимания к мелочам: контакт микросхем памяти, графического процессора и транзисторов преобразователей питания равномерный, несмотря на то, что это одна конструкция.
С обратной стороны радиатора можно обнаружить шесть винтов, которые удерживают лицевой кожух. После откручивания винтов он ничем не удерживается и легко снимается:
Основание радиатора по всей площади пронизано тепловыми трубками, так что отвод тепла трудно разделить на какие-то отдельные зоны. С одной стороны, это гарантия хорошего температурного режима преобразователей питания, с другой – следствием может стать повышенный температурный режим графического процессора. Но это только предположение, поскольку лишь по результатам тестирования можно будет судить об эффективности системы охлаждения.

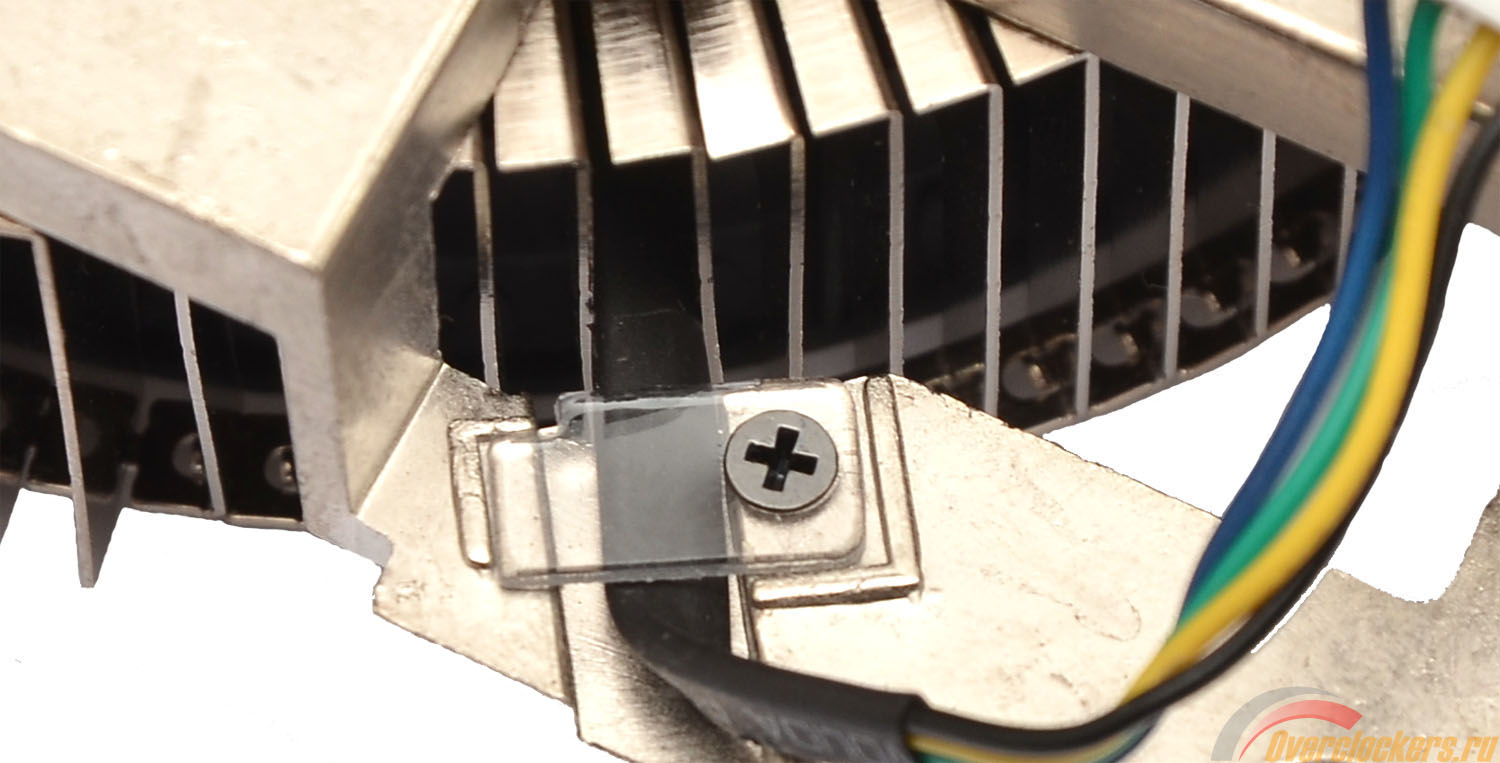

Вентилятор, помимо трех точек крепления, дополнительно удерживается зафиксированным проводом, это стоит учитывать при желании снять его:

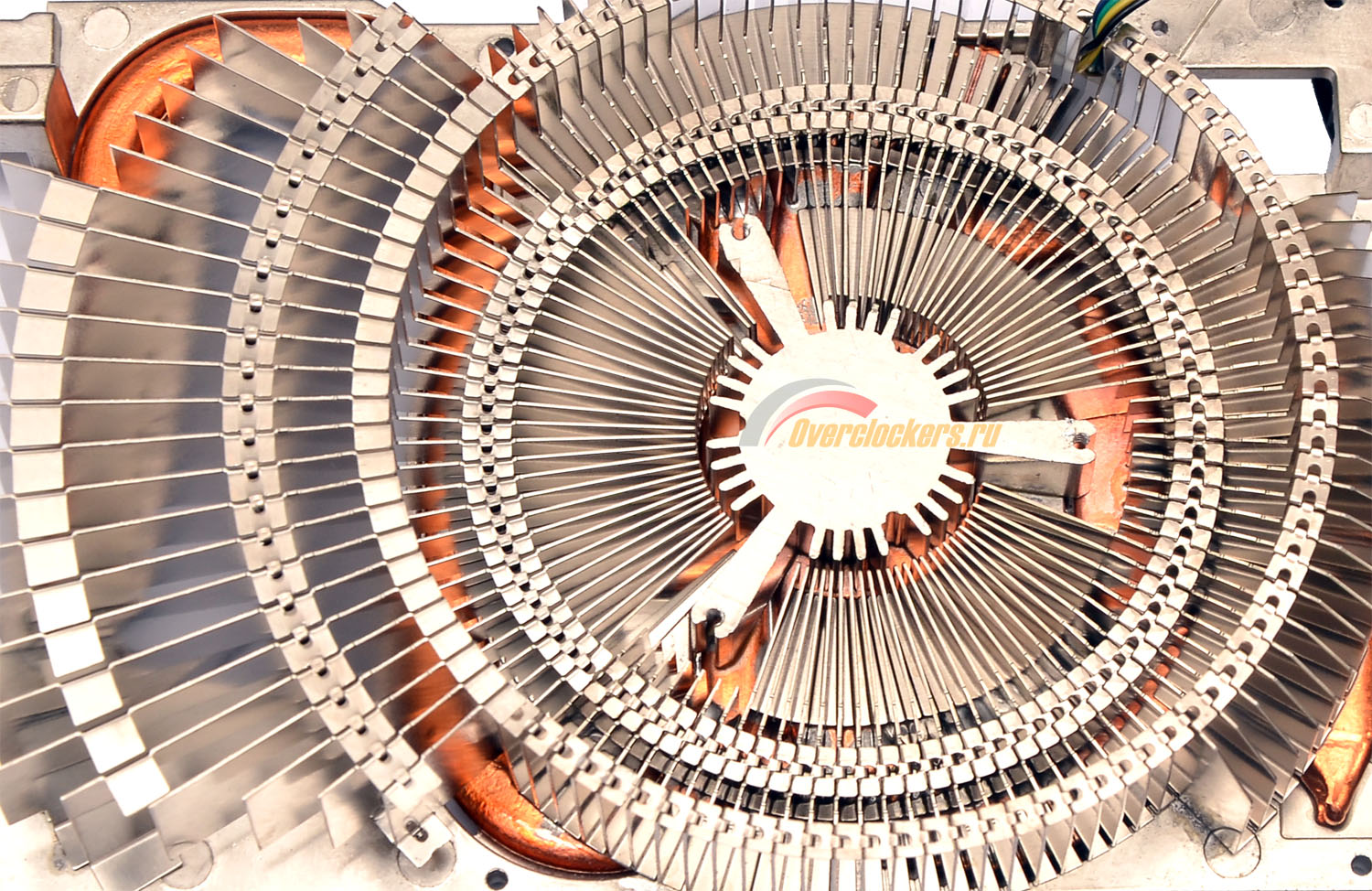

После данной процедуры можно ближе рассмотреть сам радиатор:

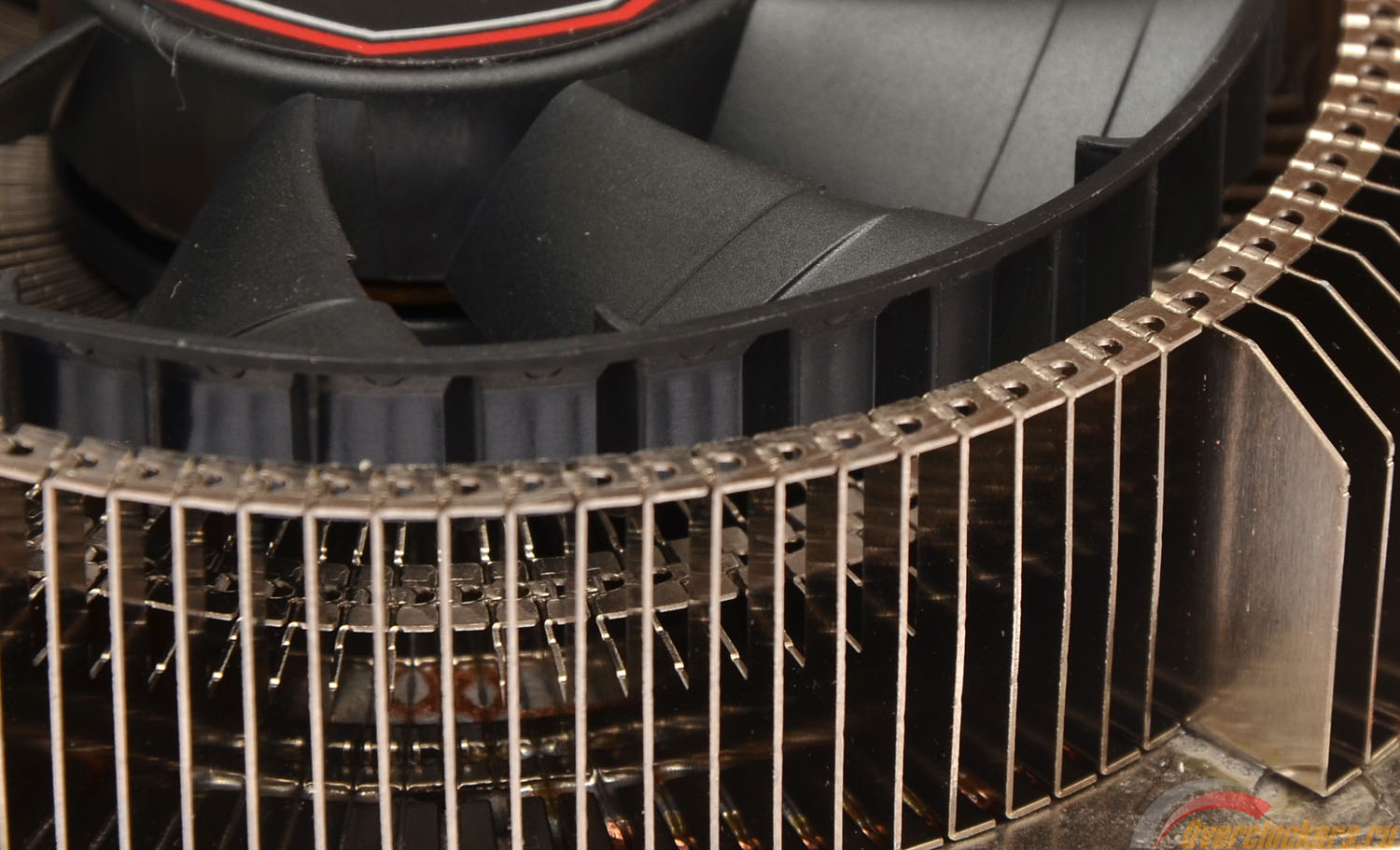

В условиях ограниченного пространства производитель постарался максимально увеличить площадь оребрения и продуваемость радиатора.
Теперь можно ознакомиться и с самим вентилятором:
Используется модель диаметром 85 мм производства Cooler Master. Судя по тому, что удалось найти благодаря ее маркировке – применен гидродинамический подшипник.
Отмечу, что если «начинка» вентилятора весьма распространена, и встречается в продаже, то сама крыльчатка – уникальной формы. Из ее особенностей можно отметить сложную форму основных лопастей, а также наличие по краю окантовки с радиально-расположенными лопастями:
Причем дополнительные лопасти присутствуют как с внешней стороны модели вентилятора, так и с внутренней.
Вот такая хитрая конструкция системы охлаждения используется на MSI R9 270X Gaming 2G ITX. А что она покажет при тестировании?
Тестирование MSI R9 270X Gaming 2G ITX проводилось в составе следующей конфигурации:
В качестве теста на прогрев было решено использовать одну из самых ресурсоемких задач для графических процессоров AMD – Scrypt Mining, использовался CGMiner версии 3.7.2.
Мониторинг частот и температур, а также оборотов вентилятора осуществлялся при помощи утилит MSI Afterburner 3.0.1 и GPU-Z 0.7.8. Температура вспомогательных элементов видеокарты замерялась при помощи трех термопар и программного обеспечения Thermal Radar 2.
Места расположение термопар:
Как видно по фотографиям выше, одна термопара расположена в зоне преобразователя питания GPU, другая – рядом с микросхемами памяти, а третья находится с обратной стороны печатной платы, в зоне преобразователя питания GPU. Их показания позволят составить более полную картину в плане эффективности работы системы охлаждения.
В качестве теста стабильности при разгоне использовался HWBOT Unigine Heaven Benchmark в режиме Xtreme.
Для начала было решено проверить, как система охлаждения покажет себя в заводском режиме, без вмешательства со стороны пользователя.
Без нагрузки модель MSI работает в режиме энергосбережения, с частотами процессора/памяти 300/150 МГц, при сниженных напряжениях. Систему охлаждения в работе не слышно, кулер работает в режиме 18% (1068 об/мин).
Если прислушаться к видеокарте сильнее – от вентилятора слышно небольшое стрекотание. С характером звука можно ознакомиться, прослушав следующую запись (режим простоя).
После запуска CGMiner графический адаптер какое-то время не реагирует на рост температур, начиная увеличивать обороты кулера лишь после преодоления отметки в 50-55 градусов. Приведу график, отображающий рост скорости вращения крыльчатки вентилятора при нагреве видеокарты:
Работа системы охлаждения стабилизируется при достижении температуры графического процессора на отметке 73-74 градуса, что является вполне безопасным значением при длительной эксплуатации. При этом вентилятор работает в диапазоне оборотов 1600-1615 (36%), то есть запас прочности остается очень и очень большим.
Под нагрузкой видеокарту на фоне тестового стенда уже становится слышно, хоть шум и не слишком большой, все-таки 1600 об/мин для 85 мм вентилятора это не так много. С другой стороны, в характер звучания наибольший вклад вносит не звук проходящих через радиатор потоков воздуха, а опять стрекотание. С характером звука можно ознакомиться, прослушав следующую запись (режим автоматического управления оборотами вентилятора).
Показания термопар:
| Расположение термопары | Показания термопары |
| Текстолит с обратной стороны платы, в зоне преобразователя питания GPU | 59 |
| Радиатор в зоне преобразователя питания GPU | 58 |
| Радиатор в зоне микросхем памяти | 58 |
Как видно по показаниям термопар, видеокарта разогревается как единое целое, а не разбита на какие-либо температурные зоны.
При установке режима 100% обороты вентилятора составили 3175 об/мин. При этом шум от видеокарты уже отчетливо слышен.
К слову, при установке данного режима стрекотания вентилятора уже не слышно. С характером звука можно ознакомиться, прослушав следующую запись (вентилятор работает на 100% оборотах).
В таком режиме температура GPU под нагрузкой составила 57 градусов, для Radeon R9 270X результат неплохой.
Показания термопар:
| Расположение термопары | Показания термопары |
| Текстолит с обратной стороны платы, в зоне преобразователя питания GPU | 45 |
| Радиатор в зоне преобразователя питания GPU | 44 |
| Радиатор в зоне микросхем памяти | 43 |
Соразмерно улучшению температурного режима графического процессора, снизились и показания термопар. При этом дельта температур между GPU и остальными элементами платы в целом сохранилась на прежнем уровне.
Перед тем, как приступить к разгону, проведем замер напряжения графического процессора.
| Параметр | Программный мониторинг |
Мультиметр |
| Напряжение в простое, В | 0.875 | 0.871 |
| Напряжение под нагрузкой, В | 1.206 | 1.198 |
Замеры проводились при помощи мультиметра Mastech MY64. В целом, отклонения программного мониторинга от замеренных значений невелики. Что касается уровня напряжения, то оно высоковато, но с учетом хорошего запаса по используемой системе охлаждения – при разгоне это должно сыграть на руку.
В первую очередь была предпринята попытка разгона при штатном напряжении питания графического процессора. В таком режиме MSI R9 270X Gaming 2G ITX смогла стабильно работать при частоте 1170 МГц:
В целом, для Radeon R9 270X результаты находятся на среднем уровне, обычно разгон таких видеокарт составляет 1150-1200 МГц.
Следующий протестированный режим – с увеличением напряжения питания на 0.1 В (регулировка напряжения доступна в MSI Afterburner). После увеличения напряжения планка разгона поднялась до 1270 МГц:
Конечно, длительная эксплуатация при таком напряжении питания может привести к деградации графического процессора, но все же запас прочности видеокарта показывает неплохой.
Последний проверенный режим – с уменьшением напряжения питания на 0.1 В относительно штатного. После снижения напряжения максимальный стабильный разгон составил 1060 МГц:
Сопоставив три протестированных режима, можно отметить, что отклик на увеличение напряжения питания графического процессора практически линейный. Но на скриншотах выше можно сравнить и температурный режим: за не самый длительный тест при напряжении -0.1 В (к штатному) GPU прогрелся до 49 градусов, при штатном напряжении – до 54 градусов, и при напряжении +0.1 В – до 61 градуса.
Замер напряжений:
| Параметр | Напряжение, мультиметр |
| Напряжение в простое, В | 1.605 |
| Напряжение под нагрузкой, В | 1.618 |
Штатным для используемых на видеокарте MSI микросхем памяти является напряжение 1.5 В, так что производителем оно изрядно завышено.
Независимо от режимов работы графического процессора и его напряжений, «потолок» в частоте работы памяти оказался на отметке 1725 (6900) – 1730 (6920) МГц. Для Radeon R9 270X это очень хороший результат, на 900 МГц превышающий штатные возможности микросхем, и на 1300 МГц превышающий штатную частоту памяти видеокарты.
Отмечу, что после разгона памяти не возникло «качелей» с разгоном графического процессора, то есть частоту работы памяти 1725 (6900) МГц можно выставить и при разгоне GPU до 1270 МГц:
Дополнительно отмечу, что по достижении частот 1675-1700 МГц увеличение частоты работы памяти уже практически не сказывается на производительности системы, так что гнаться за максимальными частотами необязательно.
Модель MSI R9 270X Gaming 2G ITX по итогам тестирования оставила приятное впечатление: несмотря на миниатюрные габариты, видеокарта сохранила все возможности полноразмерных сородичей.
Радует то, что при уменьшении форм-фактора до ITX-размеров производитель позаботился о создании для графического адаптера собственной системы охлаждения, которая в виде единой конструкции отводит тепло как от графического процессора, так и от преобразователя питания и микросхем памяти. При этом, судя по показаниям термопар, у MSI R9 270X Gaming 2G ITX нет зон локального нагрева. В итоге, перед нами относительно тихая видеокарта с хорошим потенциалом разгона GPU и памяти, и с комфортным температурным режимом всех элементов.
Из отрицательных качеств можно отметить надоедливое стрекотание вентилятора, но в условиях собранной в корпусе системы его будет едва ли слышно.
