На этот раз к нам на тест попали четыре вентилятора типоразмера 120 мм, большинство из которых обладает внушительной скоростью вращения, и лишь один испытуемый сможет похвастать своей «тихоходностью».
Поскольку методика тестирования довольно сложна для беглого просмотра, рекомендуем ознакомиться с ней подробнее в одном из первых материалов по теме. Кратко напомним, что все вентиляторы тестируются при различных скоростях работы и в их полном диапазоне, при этом замеряется уровень шума и расход. Воздушный поток также дополнительно проверяется при установке на популярные кулеры различных конструкций (Archon и AXP-140) для того, чтобы получить представление о работе устройств с реальной нагрузкой.
Таким образом, итогом тестирования станут не только «сухие результаты», но и вполне применимые на практике, которая иной раз показывает, что модели совершенно по-разному реагируют на нагрузки, а следовательно, более всего пригодны для конкретных целей (например, тихая работа в корпусе системного блока, или, наоборот, эффективный вентилятор для работы в паре с кулером).
В данном материале между собой будут бороться: Enermax Magma UCMAA12A, GlacialTech GT12025-BDLA1, Scythe Kama Flow 2 120 SP1225FDB12H и Titan DC Fan TFD-12025L12S, предоставленные для тестирования нашим партнером – компанией Регард.
Компания GlacialTech выпускает множество бюджетных вентиляторов, которые сильно отличаются по своей эффективности и возможностям использования. Ряд продуктов предназначен для работы с корпусом системного блока, но некоторые модели сгодятся в качестве недорогой замены штатным вертушкам кулеров.
Модель GT12025-BDLA1 ранее уже побывала в лаборатории, однако новый вентилятор получил другую маркировку и возможно продемонстрирует иные показатели шума и (или) эффективности.
Он не претерпел никаких внешних изменений и выглядит совершенно обычно для бюджетной версии - черная рамка и крыльчатка, использующая семь лопастей. Отсутствуют новомодные элементы дизайна и «продвинутые» инженерные решения. Устройство оборудовано шарикоподшипником и по заверениям разработчика, время наработки на отказ составляет 50 000 часов.
Полная спецификация вентилятора:
| Характеристика | Значение |
| Маркировка | JT12025L12B001A |
| Диаметр, мм | 120 |
| Толщина, мм | 25 |
| Диаметр ротора, мм | 40 |
| Длина провода, мм | 400 |
| Скорость вращения, об/мин | 900 |
| Воздушный поток, CFM | 38 |
| Уровень шума, дБА | 16 |
| Статическое давление, mm H2O | 1.120 |
| Сила тока, А | 0.12 |
| Подшипник | Two-Ball Bearing |
| Масса, г | 124 |
| Наработка на отказ, ч | 50000 |
| Минимальное напряжение, при котором крутится, В | 8,4 |
| Минимальная скорость вращения, об/мин | 600 |
| Рекомендованная цена, USD | 7 |
Как и в прошлый раз, вентилятор пришел на тест «как есть» без коробки и комплекта поставки. Кабель у этой модели средней длины и самый обычный – трехжильный, с трехштырьковым разъемом подключения.
Теперь крайне интересно сравнить возможности этого GT12025-BDLA1 и того, что был до него, но отличался маркировкой. Как мы знаем, все вентиляторы имеют допустимую погрешность в скорости вращения, а также обладают индивидуальными особенностями. К примеру, в прошлый раз испытуемый начинал работу с 1000 оборотов при 12 В, а в этот раз модель соответствует своим спецификациям и вращается на 900 об\мин.
Что интересно, предыдущий участник стабильно работал на 400 оборотах при питании 5.2 В, но новинка не может похвастаться теми же достижениями, так как ее порог составил 600 об/мин при 8.4 В. На 7 В вентилятор уже не стартовал, совсем. То есть, похоже, что на этот раз попался не самый лучший экземпляр, либо такое поведение будет характерно для большинства моделей с данной маркировкой.
Результаты тестирования GlacialTech GT12025-BDLA1
Перейдем к тестам.
Звуковое давление, дБОбновленная модификация GT12025-BDLA1 оказалась чуть хуже в своих шумовых характеристиках и если при 700 об/мин разница укладывается в пределы погрешности, то на своих 900 оборотах она составляет уже около 2 дБ, что не так уж и мало в рамках одной серии. Впрочем, тестируемый по-прежнему готов продемонстрировать умеренный показатель звукового давления.
Воздушный поток, CFMЭффективность в среднем осталась прежней. Если вентилятор надеть на радиатор, то он оказывается немного хуже предшественника, а «чистый» воздушный поток, наоборот, чуть больше, если, конечно, разницу в ~2 CFM не считать погрешностью.
Воздушный поток, CFMВернемся к реалиям использования GT12025-BDLA1. Если посмотреть на его эффективность, привязанную к уровню шума, то он прекрасно справится с продувом корпуса или корзины с жесткими дисками, но на радиаторах (особенно AXP-140) его эффективность значительно снижается.
Температура CPU, °CЧто касается температур процессора при охлаждении радиаторов данной модификацией, то они достаточно велики. Кроме того, минимальный порог звукового давления находится в районе 30 дБ.
Еще одним участником тестирования стала модель Titan – DC Fan 120 с маркировкой TFD-12025L12S.
Наши читатели, которые регулярно просматривают статьи лаборатории, могут вновь обратить внимание, что подобная модель уже была на тесте, но в данном случае различия между двумя устройствами принципиальные.
Во-первых, эта модификация Titan DC Fan имеет скорость вращения 1800 об/мин, во-вторых, используется совершенно другой тип подшипника, и на этот раз это обычная втулка. Как результат, заявлено всего 25 000 часов времени наработки на отказ (у другой модели с шарикоподшипником было 50 000). Словом, это совершенно разные вентиляторы, скрывающиеся под единой серией.
Полная спецификация вентилятора:
| Характеристика | Значение |
| Маркировка | TFD-12025L12S |
| Диаметр, мм | 120 |
| Толщина, мм | 25 |
| Диаметр ротора, мм | 40 |
| Длина провода, мм | 300 |
| Скорость вращения, об/мин | 1800 |
| Воздушный поток, CFM | 68.9 |
| Уровень шума, дБА | 34 |
| Статическое давление, mm H2O | 0.09 |
| Сила тока, А | 0.25 |
| Подшипник | Sleeve Bearing |
| Масса, г | 95 |
| Наработка на отказ, ч | 25000 |
| Минимальное напряжение, при котором крутится, В | 3.4 |
| Минимальная скорость вращения, об/мин | 600 |
| Рекомендованная цена, USD | 7 |
Компания Titan не изменяет себе и поставляет недорогой вентилятор в скромной картонной коробке, с обратной стороны которой находится наклейка со спецификацией конкретной модели.
Комплектация практически отсутствует. Внутри упаковки можно найти лишь винты крепления.
Кабель, как и у GT12025-BDLA1, выполнен очень просто, а на его конце установлен трехконтактный разъем питания.
Хотя разработчик предлагает использовать серию DC Fan для блоков питания или корпусов, вряд ли кому-то потребуется вентилятор с высоким уровнем оборотов и шума для данных задач. Старт происходит на 1800 об/мин при 12 В, в это время создается ощущение, что находишься в «серверной», никакой разумный человек не оставит TFD-12025L12S работать в компьютере на исходной скорости вращения. Впрочем, вентилятор хорошо справился со снижением оборотов, ведь при питании всего в 3.4 В мы уже наблюдаем скорость вращения равную 600 об/мин.
Результаты тестирования Titan DC Fan 120 TFD-12025L12S
Звуковое давление, дБКак уже было сказано выше, при 1800 об/мин мы получаем «ревущую турбину», ведь уровень звукового давления неумолимо приближается к отметке в 48 дБ. Чтобы достичь более-менее комфортных 30 – 33 дБ потребуется понизить питание, чтобы вентилятор вращался не более чем на 1000 оборотах в минуту.
Воздушный поток, CFMНесмотря на неприятный шум, DC Fan показывает высокую эффективность при 1200 об/мин и выше. Причем, судя по результатам, его вполне допустимо использовать с радиаторами.
Воздушный поток, CFMА вот судя по графику, построенному от уровня шума, использовать этот образец для кулера не лучшая идея, поскольку высокая эффективность достигается лишь при приближении к отметке в 38 дБ. Если говорить о воздушном потоке без лишнего сопротивления, то тут неплохие результаты достижимы и при 30 дБ.
Температура CPU, °CТакое же впечатление Titan DC Fan производит, если взглянуть на показатели температур, которые отлично выглядят на сверхвысоких значениях звукового давления.
Компания Scythe выпускает отличную продукцию в секторе систем охлаждения, а особой любовью общественности пользуются их вентиляторы, большая часть которых является разумным вложением средств.
На этот раз мы протестируем устройство из серии Kama Flow 2. Серия насчитывает всего одну модель, фигурирующую в данном материале (остальные уже сняты с производства).
Отличительной чертой Kama Flow является использование модифицированного гидродинамического подшипника с именем EX-FDB, который обеспечивает до 120 000 часов наработки на отказ, а сам вентилятор должен оказаться достаточно тихим и эффективным в работе.
Конструктивное исполнение рамки и лопастей вентилятора мало чем отличается от среднестатистического конкурентного продукта, но Kama Flow оборудован крупным ротором, диаметр которого составляет 45 мм.
| Характеристика | Значение |
| Маркировка | SP1225FDB12H |
| Диаметр, мм | 120 |
| Толщина, мм | 25 |
| Диаметр ротора, мм | 45 |
| Длина провода, мм | 400 |
| Скорость вращения, об/мин | 1900 |
| Воздушный поток, CFM | 63 |
| Уровень шума, дБА | 33.8 |
| Статическое давление, mm H2O | - |
| Сила тока, А | 0.38 |
| Подшипник | EX-FDB |
| Масса, г | 169 |
| Наработка на отказ, ч | 120000 |
| Минимальное напряжение, при котором крутится, В | 3.1 |
| Минимальная скорость вращения, об/мин | 500 |
| Рекомендованная цена, USD | 15 |

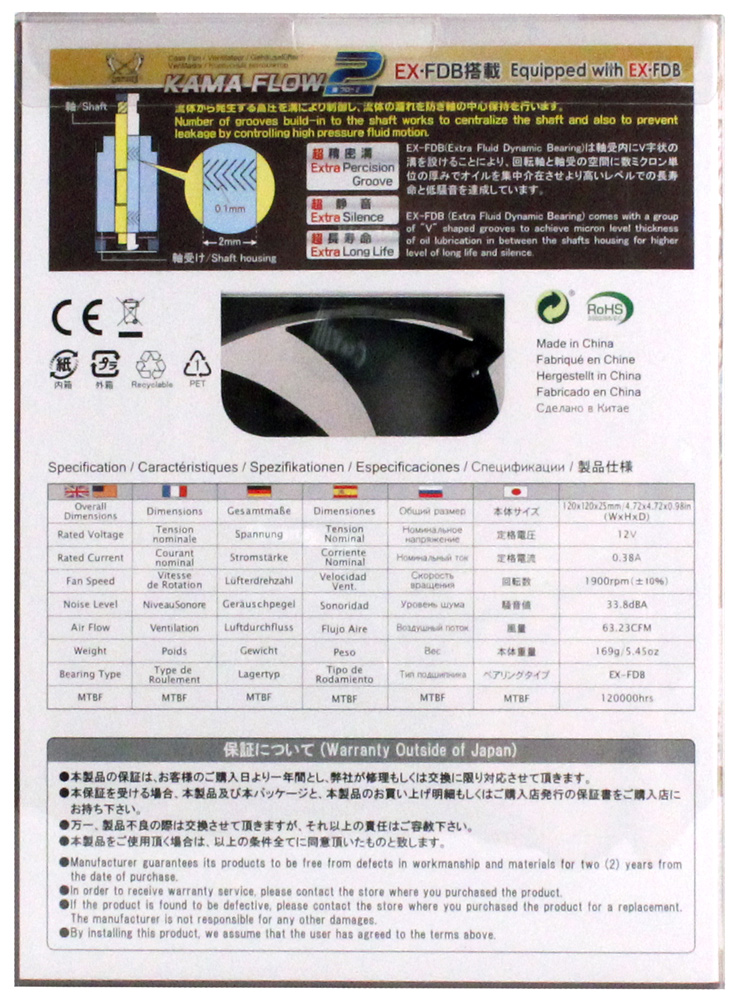

Устройство поставляется в небольшой пластиковой и прозрачной упаковке, на обе стороны которой производитель постарался вынести максимальное число информации, включая технические характеристики.

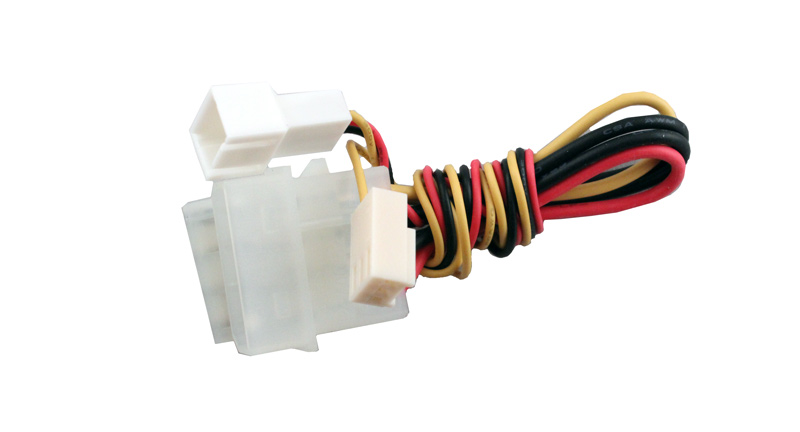

Комплект поставки представлен винтами крепления и двумя переходниками, для того чтобы вентилятор можно было подключить на 5 и 7 В соответственно.
Кабель выглядит скромно, как и у остальных участников теста, а учитывая присутствие в комплекте переходников, мы видим стандартный трехконтактный разъем подключения, без возможности управления оборотами методом ШИМ.
В отличие от предыдущих вентиляторов, Kama Flow немного не уложился в заявленные характеристики и работал на 1800 об/мин при 12 В, что немного меньше, но в рамках допустимой погрешности. Хотя разработчик и снабдил покупателя своего продукта парой переходников, это не сможет раскрыть полного потенциала устройства, а ведь он отличный. Вентилятор выдержал запуск с нуля при 3.1 В, при этом скорость вращения равна 500 об/мин. Осуществлять вращение испытуемый может и при меньших значениях напряжения, но стартовать уже не будет.
Результаты тестирования Scythe Kama Flow 2 120 SP1225FDB12H
Звуковое давление, дБНа графике можно видеть неплохие характеристики уровня шума. Конечно, 43 дБ это много, но ведь такое значение получено лишь на пиковой скорости работы устройства.
Воздушный поток, CFMПриличную эффективность Kama Flow начинает демонстрировать уже с 1100 об/мин, осталось свериться с тем, что происходит с уровнем шума на данной скорости вращения.
Воздушный поток, CFMА с шумом все совсем неплохо, наверняка испытуемый проявит себя и при сравнении с конкурентами на отрезке в 30 дБ.
Температура CPU, °CДа, совершенно точно, этот вентилятор отлично подойдет для радиатора. Как можно судить по графику, он показывает прекрасную эффективность, спокойно снимая тепло с ребер кулера, начиная со средних значений оборотов (и, соответственно, уровня шума).

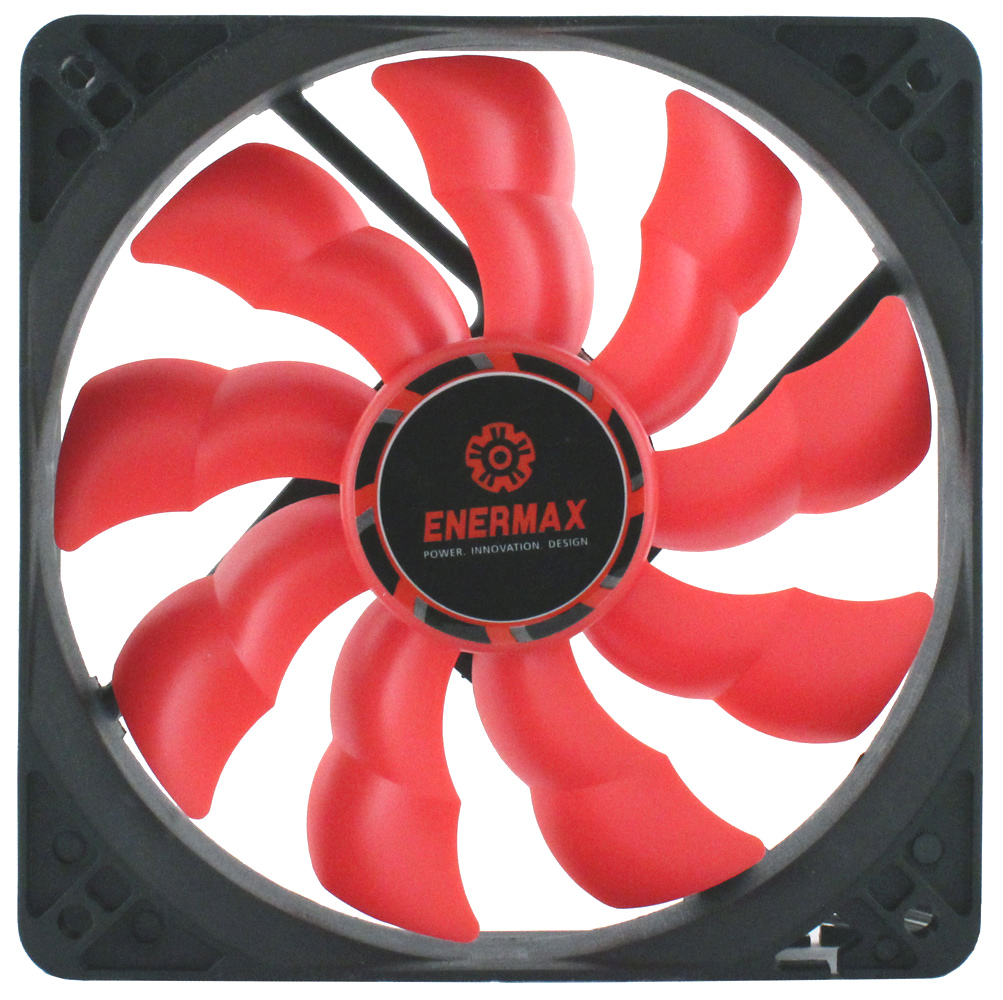

Последним из тестируемых вентиляторов оказался Enermax Magma Advanced и представитель похожей серии нам также уже встречался. В прошлый раз его результаты оказались неплохими, что нам покажет модель с маркировкой UCMAA12A?
Линейка вентиляторов Magma оснащается устойчивой к жару рамкой, которая может контактировать с поверхностями, температура которых может достигать 85 градусов Цельсия. В качестве «сердца» используется фирменный гидродинамический подшипник Twister, который должен дать жизнь вентилятору на протяжении 100 000 часов. Еще одной особенностью «продвинутой» модификации является встроенное управление скоростью вращения, регулируемое в трех значениях: 1000, 1500 и 1800 об/мин.
Полная спецификация вентилятора:
| Характеристика | Значение |
| Маркировка | UCMAA12A |
| Диаметр, мм | 120 |
| Толщина, мм | 25 |
| Диаметр ротора, мм | 40 |
| Длина провода, мм | 450 |
| Скорость вращения, об/мин | 1800 |
| Воздушный поток, CFM | 141 |
| Уровень шума, дБА | 20 |
| Статическое давление, mm H2O | - |
| Сила тока, А | 0.20 |
| Подшипник | Hydro Dynamic Bearing |
| Масса, г | 149 |
| Наработка на отказ, ч | 100000 |
| Минимальное напряжение, при котором крутится, В | 2.9 |
| Минимальная скорость вращения, об/мин | 500 |
| Рекомендованная цена, USD | 15 |
Так же, как и вентилятор Scythe, Enermax Magma поставляется в небольшой пластиковой упаковке с картонной задней стенкой. С обратной стороны можно ознакомиться с описанием фирменных разработок и технической базой для конкретной модели.
В качестве комплектации представлен переходник с 3-pin на 4-pin «Molex» и антивибрационные штырьки.
Кабель вентилятора длинный, но не имеет оплетки и четырехштырькового разъема, вместо этого используется обычный 3-pin коннектор.
Как уже говорилось, присутствует небольшой встроенный рычаг управления оборотами. Регулятор создан для редкого переключения, так как он находится на тыльной стороне вентилятора и очень мелкий, соответственно использовать его постоянно будет неудобно даже при наличии открытого стенда.
Что касается возможностей снижения оборотов методом уменьшения питания, то тут все неплохо. Вентилятор был способен стартовать и исправно работать при 2.9 В на 500 об/мин. В целом, если говорить о шумности модели, то она явно выше среднего.
Результаты тестирования Enermax Magma UCMAA12A
Звуковое давление, дБА теперь предметно о шуме. На своих исходных 1800 об/мин он оказывается ощутимо громче, чем Scythe Kama. Собственно, такое положение вещей просматривается на всем диапазоне скоростей, хотя, чем медленнее вращаются лопасти, тем меньше разрыв между оппонентами.
Воздушный поток, CFMЭффективность вентилятора заметна лишь в режиме тестирования без сопротивления, а в работе с радиаторами она очень слабая.
Воздушный поток, CFMТу же картину нам показывает график, построенный от уровня шума. Вентилятор явно непригоден для работы в паре с кулером.
Температура CPU, °CВсе это выражается в слабых показаниях охлаждения процессора. Очевидно, что Magma лучше использовать в качестве «системного» вентилятора.
Сведем все характеристики рассматриваемых моделей в единую таблицу:
Помимо основных участников тестов, в графики были добавлены три показательных модели из предыдущих тестов:
Начинаем с уровня шума.
Уровень шума, дБХотя значения скорости вращения от уровня шума не дают нам особой пользы, мы можем сравнить отдельных представителей и выявить, к примеру, что Scythe Kama один из самых тихих на любой точке графика. Большинство других участников, представленных в этом материале, идут более-менее ровной группой. Стоит отметить, что вентилятор Titan DC Fan неплохо начал, но посредственно закончил, становясь с каждым отрезком все шумнее своих оппонентов.
Воздушный поток, CFMТеперь посмотрим, что получится, если сравнить эффективность воздушного потока при одинаковом уровне оборотов. На этот раз лучшим оказался тихоходный GlacialTech, да и Titan DC Fan не подводит.
Но не будем забывать, что самое интересное у нас впереди.
Воздушный поток при одинаковом уровне шума, CFMНаконец, сравним эффективность моделей с привязкой к уровню шума, а это самое главное. На самом деле, каких-то особых откровений тут нет, разница между большинством участников на каждой из позиции составляет примерно 3-5 CFM. Из новичков вновь хорошо показал себя Kama Flow, а ближе всего к нему стоит Titan DC Fan.
Сравним модели при равном уровне шума в 30 дБ.
Воздушный поток при уровне шума 30 дБ, CFMПри условно комфортном уровне шума в 30 дБ символическую победу одерживает вентилятор GlacialTech, так как совсем близко к нему расположились модели Titan DC и Scythe Kama Flow, а вот Enermax Magma явно отстает.
Далее сравним работу вентиляторов с учетом их влияния на температуру. Начинаем с Intel Core i7-2600K @ 4.8 ГГц (1.40 В) под Thermalright Archon.
Температура CPU, °CПри охлаждении радиатора «провалились» сразу три из четырех испытуемых, разве что модель Titan показывает средние результаты. Очевидным лидером стал Kama Flow, лучше всех справившийся с этой задачей.
И отдельно для 30 дБ.
Температура CPU, °CПодтверждение тому мы видим и при сравнении эффективности на участнике в 30 дБ, где результат Kama Flow с температурой 84 градуса Цельсия - лучший из всего списка, вообще (включая «соотечественника» Slip Stream).
Сменим радиатор на AXP-140.
Температура CPU, °CПо-прежнему единственным и бесспорным лидером остается Scythe Kama Flow.
Температура CPU, °CЗамена радиатора позволила лишь укрепить позиции вентилятора Scythe.
Обычно в статье оказывается несколько эффективных и несколько «вытяжных» вентиляторов, но на этот раз большую часть участников лучше сразу ставить в корпус системного блока, а не на радиатор.
Модели Titan DC Fan и Enermax Magma не блещут эффективностью или самым низким уровнем шума, обе вертушки займут свое место в корпусах и у каждой из них есть свои козыри. Именитый Enermax можно сходу поставить на низкую скорость вращения без лишних проблем, да и в целом он будет надежнее. Представитель компании Titan ответит практичностью, под которой в данном случае стоит понимать низкую стоимость продукта.
Третьим представителем, созданным для оптимизации воздушных потоков корпуса, станет модель GlacialTech. У нее хорошие показатели уровня шума и эффективности, но использовать ее можно лишь в роли «тихоходной» вертушки.
Для тех, кто подыскивает замену штатным вентиляторам в системах охлаждения, прекрасно подойдет модель Scythe Kama Flow. На высоких оборотах она, конечно, довольно шумна, но действительно эффективна. Стоит отметить, что и при небольшом уровне шума устройство выполняет свою работу «на отлично», хотя и стоит чуть дороже бюджетных моделей.
