Помните ли вы времена, когда компьютерные корпуса были исключительно белые? Готов поспорить, что нашлись как матерые оверклокеры, которые понимающе хмыкнули, так и представители новой волны, которые недоуменно пожали плечами.
Пожалуй, и тем, и другим будет интересно посмотреть, что не нуждающаяся в представлении компания Aerocool предоставила для нашего обзора.
А в комментариях можно обсудить, чем, по вашему мнению, руководствовались дизайнеры Aerocool: до-АТХ-ной эпохой белых корпусов, вселенной трансформеров или холодильниками «ЗИЛ».
Итак, встречайте Aerocool GT-S White Edition.
Коробка просто огромная, чтобы представить себе ее габариты, прибавьте к внушительным размерам корпуса (255 x 640 x 560 мм) пару-тройку сантиметров с каждой стороны. Приведу лишь сухие цифры: 14 кг.
Несмотря на то, что для для облегчения транспортировки предусмотрены вырезы на торцах, даже не думайте везти ее на общественном транспорте.
В отличие от большинства коробок, в которых испытуемые корпуса попадались мне ранее, упаковка Aerocool GT-S White выполнена с глянцевым полноцветным принтом. Дизайн упаковки стоит отметить твердой пятеркой.
На коробке приведен промо-текст с основными спецификациями, в том числе и на русском языке.
Внутри корпус как обычно закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами, которые я так не люблю. Несмотря на рекордные массу и габариты корпуса, нужно отметить то, что ни один из пенопластовых фиксаторов при распаковке не сломался, как это часто бывает.
Как это принято у большинства производителей, картонный бокс с аксессуарами скрывается в салазках для 3.5” жестких дисков. Посмотрим, что же в нем.
В развернутом виде:
Обратите внимание на наличие специального устройства, которое позволяет без использования дополнительных инструментов и приложения излишних усилий ввинчивать в поддон материнской платы стандартные 6 мм стойки. Что-то типа маленького пластикового ключика.
Руководство пользователя выполнено в виде черно-белой брошюры формата А5 на одиннадцати языках, включая русский. Радует, что текст не размазан по всем страницам на всех языках, как это часто бывает. Для каждого языка отведен отдельный раздел, в котором продублированы все иллюстрации.
Для примера приведу скан одной из страниц:
С полным руководством пользователя можно ознакомиться на сайте производителя.
Дизайн интересный. Он кричащий и подойдет не всем, но своего покупателя найдет. Например, того, кто мечтает о белом Chevrolet Camaro:
Согласитесь, некоторые параллели прослеживаются
Рассмотрим лицевую сторону:
Она закрыта декоративной пластиковой панелью с металлической сеткой в нижней части и пластиковой крышкой, расположение которой можно выбрать произвольно, поскольку она крепится на магнитах. Вот еще несколько вариантов:
Конечно, декоративную крышку можно совсем снять, но, на мой взгляд, она удачно освежает внешний вид корпуса.
Лицевую панель можно легко отсоединить от шасси, но она останется соединенной проводами, которые идут к синим светодиодам подсветки.
Таким образом, нам открывается вид на внушительный 200 мм вентилятор со светодиодной подсветкой, обеспечивающий забор воздуха. На это же место можно установить 230 мм модель, крепежные отверстия для этого предусмотрены. Однако отсутствие перфорации для такого диаметра делает это бессмысленным.
Пять отсеков для 5.25” устройств снабжены заглушками, которые легко снимаются без демонтажа лицевой панели.
Верхняя панель, как и лицевая, изготовлена из белого пластика с вентиляционными отверстиями сложной формы, затянутыми черной металлической сеткой со вставками из синего пластика.
Под ней находятся крепления для двух вентиляторов 120 мм, одного вентилятора 140, 200 или 230 мм. Предустановлен двухсотмиллиметровый вентилятор со светодиодной подсветкой.
В ее передней части размещены четыре порта USB, два из которых поддерживают стандарт 3.0, а также разъем наушников и микрофона, что является необходимым минимумом современного корпуса. Кнопки питания, перезагрузки и активности дисковой подсистемы расположены с правой стороны, с левой стороны располагаются кнопки, отвечающие за регулировку производительности системы охлаждения.
Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются целых десять слотов расширения с металлическими заглушками, выше находится вырез для коммуникационных портов материнской платы и место для 120/140 мм вытяжного вентилятора, на котором предустановлен 140 мм вентилятор со светодиодной подсветкой. В верхней части располагаются четыре обрезиненных отверстия для шлангов системы жидкостного охлаждения.
Нужно обратить внимание на съемный пылевой фильтр под блоком питания, который выдвигается со стороны задней панели
Лучше его можно увидеть при рассмотрении днища. Кроме него обращают на себя внимание посадочные отверстия для 120/140 мм вентилятора. Корпус оборудован сами высокими ножками, с которыми я сталкивался, беспрепятственный забор воздуха блоком питания и дополнительным вентилятором (в случае установки) будет обеспечен.

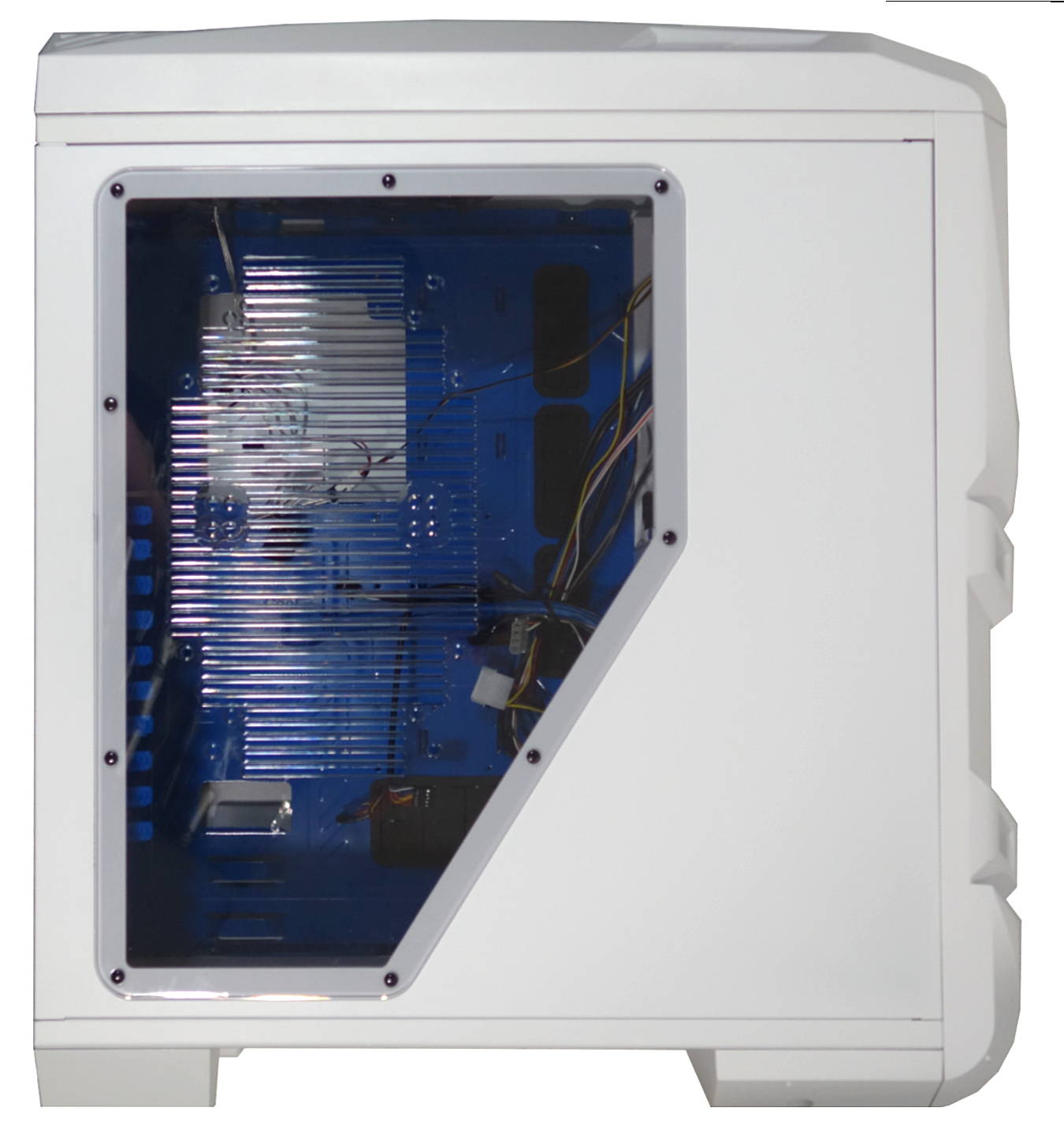

Боковая стенка снабжена акриловым окном, которое оборудовано посадочными отверстиями, позволяющими установить еще два 120/140 мм вентилятора или один 200/230 мм.
Закончу описание внешнего вида традиционным разворотом:
Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся при установке кулера с обратной стороны материнской платы).

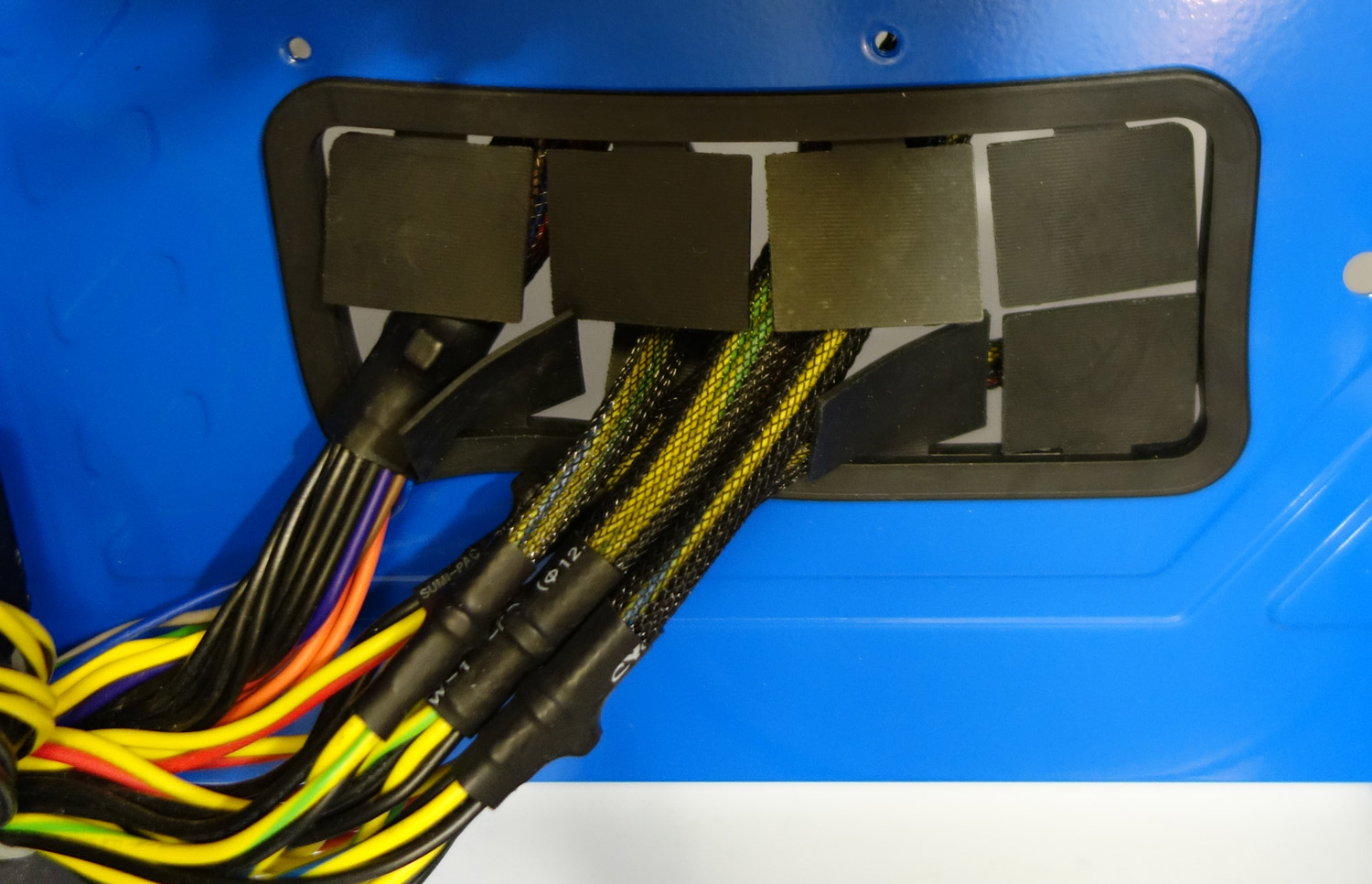

Четыре резиновых «шлюза» предназначены для вывода за поддон проводов. Это основная часть системы организации кабелей или «cable management», которой оборудован Aerocool GT-S. Ее удобство и эффективность будет оценено при сборке тестовой системы.
Заглушки слотов расширения снабжены системой безвинтового крепления. А отсек блока питания находится под материнской платой, рассмотрим его внимательнее:
При рассмотрении корпуса было отмечено отсутствие одной из резиновых прокладок, на которые должен устанавливаться блок питания. Списав это на брак, я обнаружил место, где она на самом деле была, только при подготовке статьи. Смотрите, на иллюстрации красным подчеркнуто место, куда мигрировала резинка. Ну, ничего страшного, переклеить несложно.
Дело в том, что производитель дает возможность пользователю переклеить эти резинки для оптимальной установки более габаритных блоков питания. Возможно, их все же стоило закрепить лучше – например, на винтах.
В передней части находится корзина для жестких дисков.
В ней разместилось семь пластиковых салазок для устройств 3.5/2.5”. Диски 3.5” можно установить, просто задвинув в них диск, но это не слишком надежно, лучше все же воспользоваться винтами. Для установки дисков формата 2.5” (например SSD) без отвертки не обойтись.
Пора перейти к сборке тестовой системы, перечислив ее компоненты.
В тестируемом корпусе собиралась следующая система:
Системная плата в Aerocool GT-S White Edition устанавливается на стандартные шестимиллиметровые стойки. По умолчанию они установлены по стандарту ATX. Кроме него поддерживаются форм-факторы FLEX ATX / Micro ATX / ATX / MINI ATX / SSI CEB / SSI EEB(EATX) / XL-ATX. Эту универсальность можно занести в плюс.
Система охлаждения ЦП была успешно установлена на уже проинсталлированную плату. Здоровяк Mugen 4 поместился без каких-либо проблем. Из-за того, что корпус оборудован сетчатым потолком, я выбрал ориентацию кулера так, чтобы его вентилятор помогал естественным конвекционным потокам и направлял воздух через него.
Бросилось в глаза, что 157-миллиметровый Scythe Mugen 4 со всех сторон имеет внушительные запасы свободного места.
Согласно спецификациям возможна установка процессорных систем охлаждения высотой до 185 мм.
Корзина жестких дисков вмещает семь устройств 3.5” или 2.5”. Она ориентирована в поперечном направлении. Демонтировать ее нельзя.
Безвинтового крепления 3.5” диска в салазках не предусмотрено, для надежности его нужно прикрепить снизу винтами.
SSD диски формата 2.5 также устанавливаются в эти салазки. Тут уже понадобится отвертка:
Салазки надежно фиксируются в корзине – никаких проблем.
Установку оптических приводов можно пропустить из-за их неактуальности в век цифровой дистрибуции. В данном случае под эти цели производитель предусмотрел пять отсеков. При установке реобаса или подобного устройства проблем возникнуть не должно.
На очереди карты расширения. Как уже упоминалось, здесь используется безвинтовое крепление, и оно показало себя вполне надежно.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Благодаря особому строению резиновых мембран, кабели легко выводить за поддон, однако сами резинки можно нечаянно стянуть с поддона, они недостаточно хорошо зафиксированы.
Проиллюстрирую мой характерный бардак за поддоном. К счастью, там достаточно места до боковой крышки, и она легко закрывается.
А вот лицевая сторона радует своей аккуратностью в плане укладки кабелей.
Как всегда, у меня произошла неувязка с кабелем процессорного питания, длина которого у тестового блока питания недостаточна. Его не удалось проложить за поддоном. В комплект к такому крупному корпусу стоило положить переходник, как делал Cooler Master в своих старых моделях.
В целом качество изготовления корпуса находится на самом высоком уровне. Процесс сборки прошел гладко.
На этом система готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Ранее уже упоминались все посадочные места под вентиляторы, но давайте просуммируем.
Все вентиляторы можно подключить к фирменной системе контроля оборотов, если их суммарная мощность не превысит 25 Вт. Подключаются они параллельно четырехконтактными разъемами Molex.
Доступно четыре скорости вращения крыльчаток: 25%, 50%, 75% и 100%. Вероятно, в стоковом состоянии в корпусе будет пониженное давление, что может привести к его зарастанию пылью.
После включения системы (по субъективным ощущениям) шум находился в допустимых пределах.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Fur Mark 1.9.1 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1 |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49. |
Уровень шума и эффективность системы охлаждения Aerocool GT-S White оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 8.1 Beta. Кроме того, на диаграммах приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core i5-4670K был разогнан до скромных 4000 МГц путем повышения коэффициента умножения до 40 синхронно для всех четырех ядер. При этом его напряжение было увеличено до 1.15 В.
Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Частота памяти составляла 1066 МГц при номинальном напряжении.
Видеокарта была слегка разогнана под штатной системой охлаждения (840 и 1325 МГц по GPU и памяти соответственно). Для ее разогрева использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорость вращения турбины видеокарты производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров замеры проводились в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 6950 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом приведем уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Собранная в корпусе система с точки зрения шума полностью эквивалентна открытому стенду, однако нужно заметить, что в первом случае дополнительно трудятся еще три вентилятора. На расстоянии в 1 метр уровень шума составил приемлемые 40 дБ. Кроме того, стоит отметить, что корпус утихомирил «винтажные» жесткие диски так, что их шум не выделялся на общем фоне.
Охлаждение
Простой | НагрузкаПроводя тестирование системы с пониженными оборотами вентиляторов, я сразу столкнулся с высокими показателями температуры, и было принято решение тестировать GT-S только на максимальных оборотах. В этом режиме корпус даже немного опережает открытый стенд – в частности, по температуре жесткого диска и видеокарты (а заодно и по скорости вращения вентилятора последней).
С потребительской точки зрения было бы лучше, чтобы производительность системы охлаждения на максимальных оборотах была выше, пусть и в ущерб акустическим характеристикам. В этом случае был бы некоторый простор для маневров: обороты можно было бы понизить в штатном режиме работы, а в случае необходимости – форсировать систему.
У компании AeroCool получился очень неплохой игровой корпус. Он качественно собран, предлагает более чем достаточные возможности расширения, а его система охлаждения даже в штатной конфигурации без проблем справится с самой горячей системой. И при этом ее можно заметно расширить.
Такого фурора, как самый первый XPredator в свое время, он не произведет, да и стоит заметно дороже – более 5000 рублей, но в своем классе представляет вполне конкурентоспособное решение.
Плюсы:
Минусы:
Выражаем благодарность:
| Модель | GT-S White |
| Материал | Сталь, пластик |
| Габариты, мм | 255 x 640 x 560 |
| Накопители 5.25", шт. | 5 |
| Накопители 3.5", шт. | 7 внутренних |
| Накопители 2.5", шт. | 7 внутренних (7 совмещенных с 3.5") |
| Материнская плата | FLEX ATX / Micro ATX / ATX / MINI ATX / SSI CEB / SSI EEB(EATX) / XL-ATX |
| БП | ATX 12В (опционально) |
| I/O | USB 3.0 x2, USB 2.0 x2, HD Audio |
| Охлаждение лицевое | 200 мм вентилятор |
| Охлаждение заднее | 140 мм вентилятор |
| Охлаждение верхнее | 200 мм вентилятор |
| Слоты расширения, шт. | 10 |
