Обзор и тестирование материнской платы ASUS Maximus VI Gene

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Температурный режим материнской платы
• Встроенный звук
• Заключение

Вступление

Ранее уже были протестированы почти все модели серии ASUS ROG для платформы LGA 1150. В лаборатории побывали Maximus VI Hero, Maximus VI Extreme, Maximus VI Impact и Maximus VI Formula. Осталось протестировать последнего представителя линейки – Maximus VI Gene.

Как и для других платформ, обозначение Gene в ассортименте системных плат ASUS символизирует об использовании форм-фактора microATX. Подобный формат интересен в первую очередь для тех, у кого нет нужды в большом количестве слотов расширения, поскольку вся прочая функциональность обычно не страдает, а стоимость таких плат ниже. По данным price.ru средняя стоимость материнской платы (на момент тестирования) составляет 6600 рублей.

Упаковка и комплектация

Материнская плата поставляется в картонной коробке скромных размеров, под стать используемому форм-фактору microATX. Оформлена упаковка в типичном для серии ROG стиле, с преобладанием темно-красных тонов.

С лицевой стороны коробки присутствует откидывающаяся дверца:

В отличие от старших представителей линейки ROG, дверца не открывает вида на материнскую плату через прозрачное окно, на развороте коробки присутствует только реклама особенностей модели и фирменных технологий.

Наиболее информативной можно назвать обратную сторону упаковки:

Здесь помимо описания фирменных особенностей и технологий перечислены основные характеристики платы, а также приведено изображение ее I/O панели.

Принцип компоновки внутреннего убранства по сравнению с полноразмерными платами слегка отличается, если у Maximus VI Extreme и Maximus VI Formula внутри можно было обнаружить две коробки (с системной платой и с комплектом поставки), то здесь внутри только одна – с материнской платой:

Комплект поставки же просто уложен на дне основной коробки:

В комплект поставки входит:

• Заглушка на заднюю панель;
• Подробное руководство пользователя на английском языке;
• Восемь кабелей SATA 6 Гбит/с;
• Набор наклеек для кабелей;
• Картонная табличка для дверной ручки с надписью «DO NOT DISTURB»;
• Гибкий SLI мост;
• Набор переходников Q-Connector;
• Адаптер mPCIe Combo II, включающий в себя порт mini-PCI Express X1 и разъем NGFF;
• Wi-Fi антена;
• Диск с программным обеспечением.

По сравнению с Maximus VI Formula комплект поставки урезан в двух аспектах: во-первых, кабелей SATA в комплекте поставки уже не восемь, а шесть, во-вторых – с платой используется упрощенный модуль mPCIe Combo II, который лишен поддержки интерфейсов Wi-Fi / Bluetooth.

Дизайн и особенности платы

ASUS Maximus VI Gene выполнена в размерах форм-фактора microATX (244x244 мм).

Несмотря на «неполноразмерный» форм-фактор, материнская плата выглядит гармонично, все необходимое здесь присутствует. По сути, «под нож» пошла только конфигурация слотов расширения, в остальном же плата мало отличается от других представителей серии ROG, преобразователи питания процессора и оперативной памяти не урезаны, радиаторы системы охлаждения внушают доверие.

По фотографии обратной стороны платы можно заключить, что на мелочах не экономили: крепление всех трех радиаторов системы охлаждение платы винтовое, при этом для радиаторов преобразователей питания используются дополнительные прижимные пластины. Конечно, не как на Maximus VI Formula или Sabertooth Z87 с металлическим кожухом на всю плату, но и так неплохо.

Пространство вокруг процессорного разъема слегка тесновато, сверху и слева близко к процессорному разъему расположены радиаторы преобразователей питания, справа слоты оперативной памяти (хорошо хоть, что основные слоты для двух модулей – 2 и 4), а снизу близко расположен PCI-E разъем. Установка некоторых суперкулеров может быть осложнена.

Под DDR3 память распаяно четыре слота, которые оборудованы защелками только сверху:

С учетом плотности компоновки платы и близости верхнего PCI-E разъема, такая конфигурация выглядит разумной, ибо сохранит доступ к слотам при установленной в системе видеокарте.

Производителем заявлены режимы работы DDR3 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2500 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) МГц. Список частот доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц.

Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт.

Для активации Dual Chanel режима необходимо устанавливать модули памяти в слоты одного цвета, то есть либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать слоты 2/4. Это интересно, так как обычно на ROG-платах основные слоты окрашены в красный цвет, и к использованию рекомендуются именно они, здесь же – красными являются слоты 1 и 3. При использовании одного модуля рекомендуется установить его во второй слот.

Недалеко от слотов памяти находятся приятные для оверклокера вещи.

Здесь расположились:

• Кнопка MemOK!, присутствующая и у обычных материнских плат ASUS;
• Джампер включения режима LN2_MODE;
• Точки замера напряжений;
• Индикатор POST-кодов.

На Maximus VI Formula в этой части платы были расположены и кнопки включения/перезагрузки системы, но на Gene их перенесли в более удобное место – в нижнюю часть материнской платы:

Обе кнопки оснащены подсветкой, которая включается при подключенном блоке питания.

Из интересных дополнительных функций можно отметить кнопку Direct Key, расположенную недалеко от нижнего правого угла системной платы:

При ее нажатии система включится с последующим входом в UEFI меню.

Конфигурация слотов расширения:

Слоты сверху вниз:

• PCI-E 3.0 X16/8;
• ---пустое пространство---
• PCI-E 3.0 X8/0;
• PCI-E 2.0 X4.

Конфигурация слотов расширения бедна, что является следствием использования форм-фактора microATX, на пространстве для четырех слотов здесь задействовано три разъема, пустое пространство находится между двумя полноразмерными PCI-Express.

Оба полноразмерных слота берут свое начало от процессора, доступные конфигурации слотов – 16+0 и 8+8, за деление шестнадцати линий PCI-Express на два слота отвечают четыре микросхемы-свитча ASMedia ASM1480:

Нижний слот – PCI-E 2.0 X4 берет свое начало от набора системной логики Intel Z87. Отдельно отмечу, что слот «открытый», то есть у него нет перегородки, которая могла бы не позволить вставить в слот более длинные адаптеры. К слову, высоких элементов напротив данного слота нет, так что в него при желании поместится и полноразмерная видеокарта.

Порты SATA расположены в правом нижнем углу платы:

Всего на Maximus VI Gene восемь портов SATA, все восемь портов поддерживают стандарт SATA 6 Гбит/с. Шесть из восьми портов берут свое начало от набора системной логики Intel Z87, еще два порта реализованы при помощи дополнительного контроллера ASMedia ASM1061:

Помимо восьми этих портов, на mPCIe Combo II модуле присутствует разъем NGFF, предназначенный для использования с миниатюрными SSD накопителями. Но дополнительных контроллеров для него не используется, NGFF разъем использует ресурсы SATA Port 5.

У материнской платы в наличии восемь портов USB 3.0 (шесть на I/O панели и два в виде колодки на плате). Набор системной логики Intel Z87 способен обеспечить работу только шести портов, дополнительно возможности платы расширены при помощи контроллера ASMedia ASM1074:

Судя по информации из руководства пользователя, напрямую от Intel Z87 работает колодка для подключения двух корпусных портов, а также два из шести портов на задней панели. Оставшиеся два порта уходят на контроллер ASMedia, к выходу которого подключены оставшиеся четыре порта задней панели.

Звуковой кодек расположен в левом нижнем углу платы:

В качестве звукового кодека используется хорошо известный многим Realtek ALC1150, здесь же он просто накрыт дополнительным кожухом с маркировкой SupremeFX.

В качестве сетевого контроллера используется Intel I217-V:

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

На задней панели ASUS Maximus VI Gene расположены:

• Модуль mPCIe Combo II;
• Одна кнопка USB BIOS Flashback;
• Одна кнопка ASUS ROG Connect;
• Четыре USB 2.0;
• Шесть USB 3.0;
• Один HDMI;
• Один LAN;
• Оптический выход S/PDIF;
• Шесть аудио входов/выходов 3.5-мм mini-jack.

Конфигурация I/O панели максимально похожа на оную у Maximus VI Formula, разве что нет разъема DisplayPort. Что радует, так это сохраненное число портов USB, аж десять штук. Хотя, с другой стороны, кому-то может не понравиться отсутствие разъемов DVI или D-Sub.

Фотография материнской платы, позволяющая оценить высоту компонентов:

Расположение элементов.

Система охлаждения

Система охлаждения состоит из трех радиаторов, два из которых объединены тепловой трубкой. Два радиатора отводят тепло от преобразователя питания процессора, еще один ответственен за охлаждение набора системной логики Intel Z87.

Несмотря на скромные размеры материнской платы, радиаторы преобразователя питания процессора весьма крупны и внушают доверие:

Для радиаторов используется полноценное винтовое крепление через прижимные пластины с обратной стороны платы, что позволяет избежать изгиба платы и неравномерного контакта силовых элементов с радиатором.

Используются термопрокладки средней толщины, проблем с контактом силовых элементов нет, прижим равномерный.

Радиатор, используемый для охлаждения системной логики уже не такой крупный, но и мелким его не назвать:

Для тепловыделения Intel Z87 такого радиатора должно хватить с запасом.

В качестве термоинтерфейса используется подобие высохшей жевательной резинки. Субстанция липкая и трудноудаляемая, как с радиатора, так и с самой микросхемы.

Система питания

Преобразователь питания процессора выполнен по восьмифазной схеме:

Все восемь фаз обеспечиваются контроллером International Rectifier IR3563A, промаркированным как DIGI+ ASP1251. Маркировка транзисторов нечитаема, но скорее всего, это все те же Texas Instruments CSD87350Q5D, как и на Maximus VI Formula. В качестве драйверов используются International Rectifier IR3535, в количестве восьми штук, которые расположены с обратной стороны платы:

Преобразователь питания памяти двухфазный:

Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов используются Texas Instruments CSD87588N.

Технические характеристики

Возможности BIOS Setup

UEFI меню ROG-линейки плат ASUS было подробно рассмотрено в обзоре Maximus VI Extreme. В случае с Maximus VI Gene можно найти два основных отличия. Во-первых, на главной странице раздела Extreme Tweaker, как и в случае с Maximus VI Formula, есть опция Source Clock Tuner, управляющая входным сопротивлением для базовой шины процессора:

Второе отличие находится в разделе DRAM Timing Control / Memory Presets:

Здесь добавлены два дополнительных профиля – «2x4GB Hynix MRF 1.75 2933» и «2x4GB Hynix MRF 1.75 2933». Судя по всему, речь идет о профилях для популярных на современной оверклокерской памяти микросхем Hynix MFR, но в ASUS профиль обозвали MRF. Для обоих профилей плата выставляет формулу таймингов 14-31-31-45-2Т.

В остальном, меню системных плат идентичны.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

Расположение разъемов для подключения вентиляторов на ASUS Maximus VI Gene:

В сумме у материнской платы пять разъемов для подключения вентиляторов, все пять разъемов 4-pin, однако PWM-выход есть только у разъемов CPU_FAN и CPU_OPT, остальные регулируются изменением напряжения, а не при помощи ШИМ. К расположению разъемов претензий нет, они равномерно рассредоточены по плате.

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI Monitor/Fan Speed Control:

Разъемы CPU_FAN и CPU_OPT совмещены, в то время как для разъемов CHA_FAN1-3 доступно раздельное управление.

Для автоматической регулировки скоростью вращения вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где раскрываются дополнительные настройки. В дополнительных настройках задаются значения минимальной и максимальной скорости вращения вентиляторов, температура процессора, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» - от 20 до 100% (60% для режима Q-Fan Control «Advance Mode»), диапазон задаваемых температур процессора от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» от 60 до 100%, нижняя планка температуры процессора зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Регулировка средствами FAN Xpert 2:

В пределах погрешностей результаты такие же, как и на других материнских платах ASUS: при настройках из UEFI диапазон регулировки не слишком широкий, в то время как программным обеспечением FAN Xpert 2 доступен широкий диапазон регулировок для любого разъема.

Тестовый стенд

Тестирование материнской платы ASUS Maximus VI Gene проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

В отличие от LGA 1155 материнских плат, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

По сравнению с Maximus VI Extreme у материнской платы нет опции Source Clock Tuner, так что предварительно можно ожидать поведения, аналогичного ранее протестированным Z87-A, Z87-PLUS, SABERTOOTH Z87, Maximus VI Formula и Maximus VI Impact.

При использовании CPU Strap 100 МГц плата смогла разогнать процессор до 107 МГц:

При использовании CPU Strap 125 МГц материнская плата разогнала процессор до 148.45 МГц:

При использовании CPU Strap 167 МГц материнская плата разогнала процессор до 189.07 МГц:

В целом, результаты неплохие, а при CPU Strap 125 МГц системная плата и вовсе обновила лучший результат для стендового процессора. Напомню, лучший предыдущий результат был за Maximus VI Extreme – 146.7 МГц.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры производились при помощи мультиметра Mastech MY64. Показания мультиметра близки к установленным в UEFI значениям.

Для проверки разгона оперативной памяти теперь помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung добавлен комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

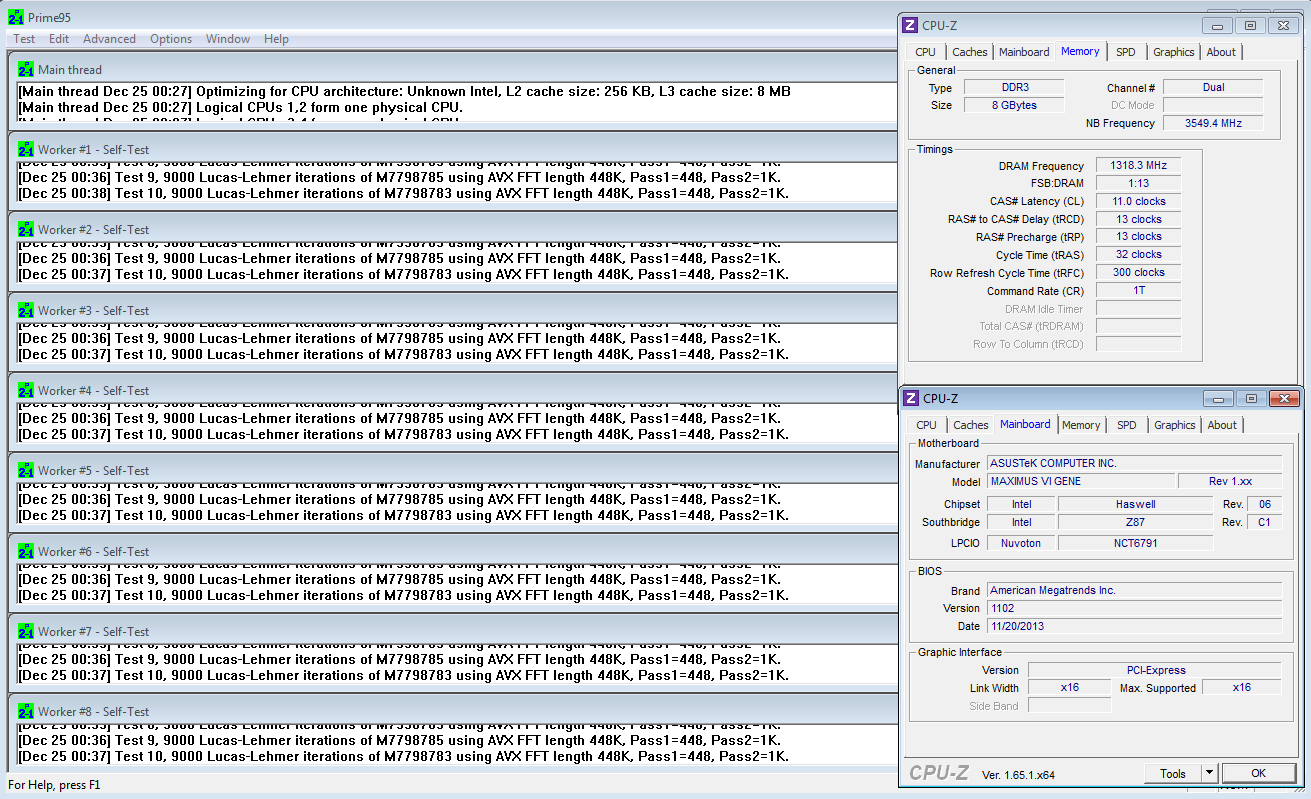

При разгоне комплекта G.Skill материнская плата показала результат 2636 МГц:

Материнская плата полностью раскрыла частотный потенциал комплекта памяти.

В случае с комплектом Corsair была достигнута частота работы памяти 2800 МГц:

Отмечу, что Maximus VI Gene стала третьей материнской платой (после MSI Z87 XPOWER и ASUS Z87I-PRO), которая смогла пройти тест стабильности при использовании множителя частоты работы памяти х24, с остальными ранее протестированными платами ASUS для достижения 2800 МГц приходилось выставлять множитель 26.66, и продолжать разгон базовой частоты. Видимо, какая-то оптимизация BIOS ведется и со временем становится доступным то, что раньше не работало.

Разгон процессора

Для начала проверим работу Load-Line Calibration для CPU Input Voltage:

Замеры производились при помощи мультиметра Mastech MY64.

Стендовый процессор немногим ранее был скальпирован, и штатный термоинтерфейс между кристаллом и теплораспределителем был заменен на жидкий металл, да и в качестве системы охлаждения теперь используется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45. В таком режиме Maximus VI Gene смогла разогнать процессор до 4808 МГц:

Процессор сохранял стабильность и при частотах до 4820 МГц, но в таких режимах наблюдалось падение производительности.

Используемые напряжения процессора:

• CPU Input Voltage: 2.25 В;
• CPU Core Voltage: 1.457 В;
• CPU Cache Voltage: 1.35 В.

Температурный режим материнской платы

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.

Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.

В качестве теста для прогрева использовался Prime 95 Small FFTs.

Материнская плата, несмотря на свои скромные размеры, смогла пройти температурный стресс-тест. Да, температуры могут показаться высоковатыми, но все же и тестовый режим предельно жесткий.

Встроенный звук

Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Используемый на материнской плате кодек – Realtek ALC1150.

Результаты тестов примерно такие же, как и на большинстве других плат с кодеком ALC1150.

Заключение

По итогам тестирования придраться к Maximus VI Gene сложно: материнская плата показала хорошие результаты разгона базовой частоты, оперативной памяти и процессора, при этом в процессе разгона не отличалась каким-либо непредсказуемым поведением. Стоит отметить тот факт, что температурный стресс-тест при отсутствии обдува радиаторов преобразователя питания был пройден.

С точки зрения оснащения интерфейсами дела обстоят неплохо, в наличии по восемь портов USB 3.0 и SATA 6 Гбит/с, на I/O панели присутствует сразу десять портов USB. К недостаткам можно занести лишь малое количество видеовыходов и отсутствие поддержки интерфейсов Wi-Fi / Bluetooth, но ведь и цена у Maximus VI Gene не так велика, как у старших представителей линейки ROG.

Плюсы:

• Наличие индикатора POST-кодов и кнопок включения/перезагрузки системы;
• Наличие режима LN2_Mode;
• Десять USB портов на I/O панели;
• Широкие возможности по управлению оборотами вентиляторов;
• Предсказуемость системной платы при разгоне;
• Хороший температурный режим материнской платы;
• Наличие профилей настроек разгона памяти для различных микросхем;
• Хорошие возможности разгона процессора.

Минусы:

• Всего один видеовыход;
• Отсутствие модуля Wi-Fi / Bluetooth.

Страница материнской платы ASUS Maximus VI Gene на официальном сайте производителя:

• Русскоязычное зеркало.
