Инженеры Thermalright уже давно зарекомендовали себя как создатели систем охлаждения с выдающейся эффективностью, а плоды их деятельности практически никогда не обходили стороной нашу лабораторию. И вот ко мне в руки попал еще один весьма интересный представитель раздела процессорных кулеров.
Ситуация, когда производитель «допиливает» успешный продукт, не нова. Иногда это делается просто для того, чтобы напомнить о своей модели, иногда действительно вносятся конструктивные изменения. В случае же с Thermalright, на мой взгляд, появление новых ревизий происходит зачастую потому, что отделам разработки и маркетинга надо хоть что-то делать
Нынешний новичок является представителем серии «Macho», родоначальником которой стал неплохо себя показавший Macho HR-02. Американцы выпустили несколько ревизий этого кулера, среди которых затерялась версия Black and White edition. По сути, она примечательна только тем, что обзавелась вместо привычного TY-140 черно-белым вентилятором. Но теперь разработчики решили пойти дальше. Итак, знакомьтесь, Macho Black.
Как можно понять из фотографий и наименования, новая версия кулера отличилась никелировкой. Видимо, чтобы в его появлении появился дополнительный смысл. Да и сам продукт получился какой-то темный. Вроде собираются его продавать, но официального анонса не было, а сайт производителя на все запросы только пожимает плечами, мол, нет здесь таких. Не все просто и с самым замыслом. Вроде как русское представительство Thermalright предложило оснастить Macho HR-02 вторым вентилятором. И сначала предполагалось, что это будет эксклюзив для России, но американцы решили, что остальные не хуже. Поэтому до стран с развитым капитализмом черный Macho тоже доберется.
Данных о рекомендованной стоимости нового творения Thermalright нет, как следствие, остается довольствоваться лишь ценником оригинального кулера, который составляет ~1600 рублей. Смело можно утверждать, что новинка будет стоить никак не меньше.
После такой вводной речи предлагаю поближе познакомиться с этой темной лошадкой.
Коробка, в которой поставляется новичок, такая же, как и у других представителей серии – черно-зеленые тона с неясными изображениями продукта с одной стороны.
С другой стороны все гораздо более очевидно. На ярко-зеленом фоне присутствует изображение героя во всей красе.
На одну из граней упаковки вынесена подробная спецификация кулера, там же можно видеть и обширный список наград, которые получил прародитель черной модификации.
Внутри нас встречает привычная белая коробка с комплектом поставки. Со времен выпуска Macho HR-02 ее наполнение не изменилось.
Основными элементами крепежа остаются универсальный «бэкплейт», монтажная рамка и прижимная пластина.
Вместе они встречались нам уже не в одной поставке кулеров Thermalright, что не удивительно, ведь такая система совмещает удобство установки и надежность.

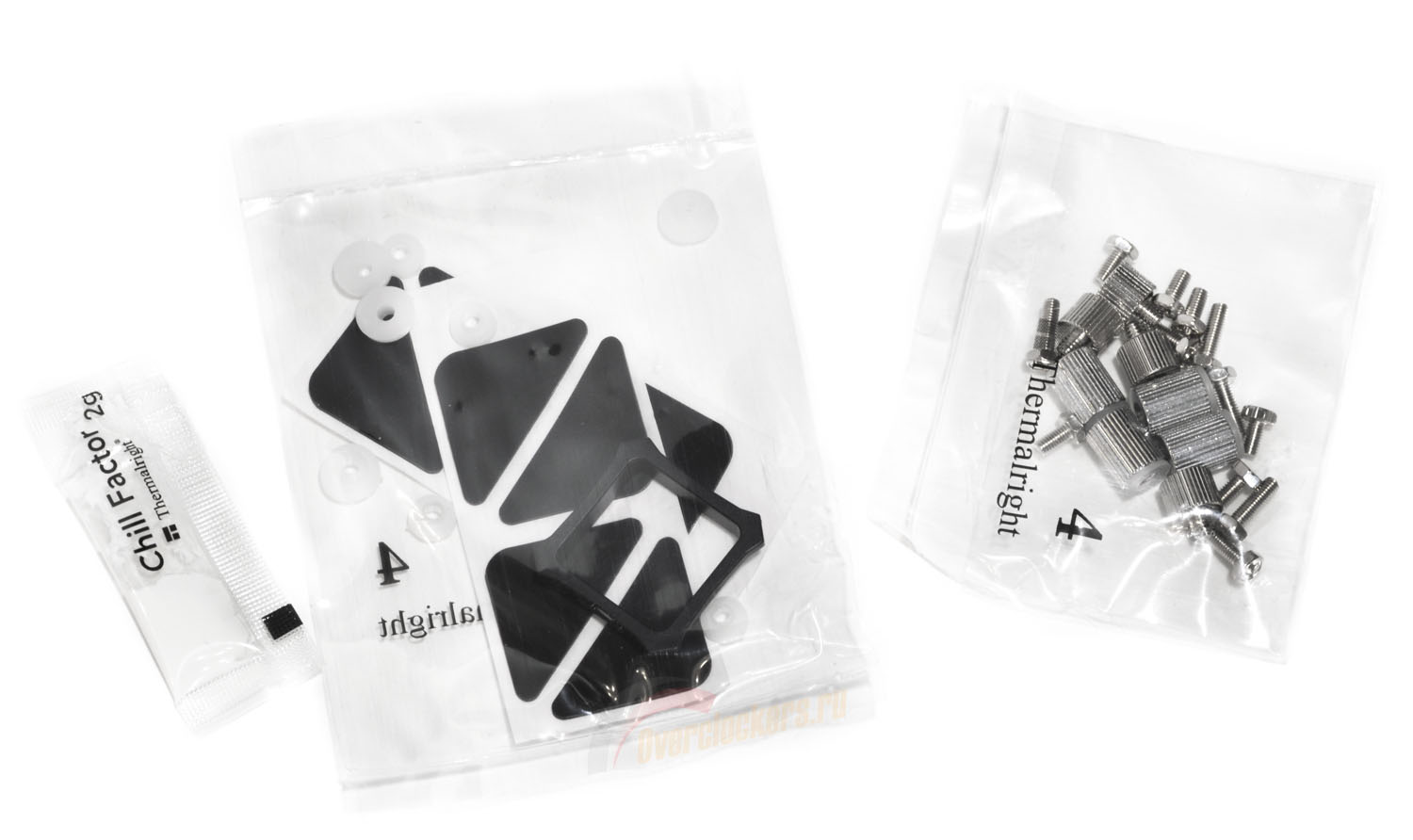

Следующим пунктом будет несколько пакетиков с винтами и наклейками для вентиляторов. Кроме этого здесь можно обнаружить вставку для сокета LGA 775 и пакетик с фирменной термопастой.
Описанный выше набор предполагает установку на сокеты Intel LGA 1366/ LGA 1150/ LGA 1155/ LGA 1156/ LGA 775 и AM2/ AM3/ FM1/ FM2 для платформы AMD.
Штатные вентиляторы крепятся на радиатор с помощью проволочных скоб, а для подключения к разъему питания на материнской плате присутствует разветвитель.
Еще во время обзора Macho 120 я восхищался небывалой щедростью производителя, который помимо вентиляторов (что уже было неожиданно в случае с американским производителем) положил в комплект длинную крестовую отвертку. И вот при извлечении пакетиков с крепежом аналогичная была обнаружена в составе поставки Macho Black.
Как-никак, а приятно чувствовать какую-никакую заботу о себе любимом.
На этом осмотр содержимого комплекта поставки можно считать оконченным и переходить непосредственно к виновнику торжества.
Строение радиатора не изменилось по сравнению с оригинальным Macho HR-02, поэтому останавливаться подробно на этом особого смысла нет.
Размеры Macho Black без вентиляторов составляют 140 x 102 x 162 (В) мм, масса – 720 г. Все тело радиатора покрыто никелем. Это чисто косметическое изменение делает кулер весьма привлекательным с эстетической точки зрения.
В основе конструкции лежат шесть тепловых трубок диаметром 6 мм, которые пронизывают охлаждающий массив, состоящий из тридцать одной алюминиевой пластины.
Толщина каждого ребра равняется 0.4 мм, а для сопряжения с трубками используется только опрессовка.
За улучшение теплосъема отвечает множество мелких вырезов на каждой пластине. А вот центральное отверстие сделано в основном для облегчения установки нового Macho.
Основание кулера смещено в сторону, из-за чего он чрезвычайно неустойчив (лучше аккуратно класть его на бок до установки на материнскую плату, чтобы ненароком не погнуть нижние ребра).
Причудливо изогнутые трубки выходят из подошвы радиатора в шахматном порядке.
Они уложены в специальные желобки медного основания и качественно пропаяны.
Само основание довольно хорошо отполировано, следов механической обработки на нем не найти.
Но его ровность по-прежнему далека от идеальной, о чем свидетельствуют отпечатки термопасты на поверхности теплосъемника и крышке процессора.
Правда, в среде энтузиастов уже давно ходит мнение, что такое положение дел только на руку Thermalright в случае с небольшими по площади кристаллами.
С двумя вентиляторами глубина кулера достигает впечатляющего значения 156 мм, а масса переваливает за килограмм.
После такого знакомства с радиатором Macho Black стоит перейти ко второй составной части кулера – дуэту черно-белых вентиляторов.
Если в случае Macho HR-02 в комплекте был один вентилятор (что само по себе было событием, поскольку Thermalright редко жаловала такой щедростью), то с черной модификацией их количество возросло до двух.
О подобной модели на сайте производителя нет ни слова. Однако после пристального сравнения я склонен считать, что эти вертушки всего-навсего перекрашенная версия известного TY-140.
Крыльчатка состоит из семи лопастей, а ее максимальная скорость вращения составляет примерно 1300 оборотов в минуту. Благодаря PWM-управлению этот показатель может снижаться до отметки 900 об/мин. Если верить технической спецификации TY-140, то вентилятор способен прокачивать от 28.3 до 74 CFM при уровне шума 17-21 дБ.
После всестороннего осмотра пора переходить к тестовому стенду и установке черной версии Macho.
Для тестирования новой реинкарнации Macho была собрана следующая система:
Со времен выпуска оригинального охладителя процесс установки на материнскую плату нисколько не изменился. Поэтому позволю себе пройтись только по основным моментам.
Все начинается с установки крепежной пластины. Короткие винты из комплекта закрепляются с помощью пластиковых шайб в нужных отверстиях.
На кончики винтов с обратной стороны накручиваются высокие стойки,…
… а них в свою очередь устанавливается монтажная рамка.
А теперь дело за малым. После нанесения термопасты на теплораспределительную крышку процессора устанавливается радиатор. Его монтаж довершает прижимная пластина с парой винтов.
Еще раньше стоит поставить скобы для вентиляторов, поскольку вставить их на материнской плате будет намного сложнее. В остальном процесс установки прост и занимает всего несколько минут.
В плане совместимости особых изменений нет. На стендовой ASUS Maximus V Gene кулер перекрывал три слота памяти. В теории этого можно избежать, если использовать только один вентилятор, но стоит ли овчинка выделки?
За пределы системной платы Macho не выступает, но с парой вертушек выглядит монструозно и довольно громоздко.
По сути, он занимает чуть ли не половину всей платы. При любом положении на «материнке» главный герой не будет помехой для установки видеокарты в первый слот PCI-e.
Тем не менее, перед запуском стоит убедиться, что металлические скобы, которые удерживают вентилятор, не касаются графического ускорителя, так как в моем случае такая опасность была.
После сборки перейдем к основным соперникам, техническим характеристикам участников, методике и результатам тестирования.
Для масштабного тестирования нашего героя ему нужны достойные соперники. Одним из них стал кулер японской компании Scythe – Ninja 3 rev. В. Он обладает схожей формой и примерно такой же стоимостью.
Еще один оппонент – дальний родственник в виде Silver Arrow SB-E, который является эталоном воздушного охлаждения. То, что он стоит в два раза дороже главного героя и выступает совсем в другой категории, как раз делает его более привлекательным в плане сравнения – насколько отстает новичок при таком значительном ценовом разрыве.
И поскольку Macho изначально проектировался с прицелом на возможности пассивной работы, то в этой категории серьезным соперником ему будет Silverstone HE02, который оказался не по зубам ни «Серебряной стреле», ни Noctua NH-D14.
Технические характеристики каждого участника приведены в таблице:
| Название модели | Thermalright Macho Black |
Thermalright Silver Arrow SB-E |
Silverstone SST-HE02 |
Scythe Ninja 3 rev. B |
| Тип конструкции радиатора | Башня | Башня | Башня | Башня |
| Количество секций, шт. | 1 | 2 | 1 | 1 |
| Размеры радиатора, мм | 140 x 102 x 162 (В) | 155 х 104 х 163 (В) | 170 х 130 х 160 (В) | 120 х 120 x 160 (В) |
| Масса радиатора, г | 720 | 800 | 990 | 890 |
| Количество тепловых трубок, шт. | 6 | 8 | 6 | 8 |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 | 6 |
| Количество ребер, шт. | 31 | 51*2 | 30 | 36 + 2 |
| Площадь рассеивания, кв. см | ~9000 | ~10500 | ~10600 | ~10000 |
| Типоразмер вентилятора, мм | 140 | 140 | – | 120 |
| Количество вентиляторов, шт. | 2 | 2 | - | 1 |
Наш герой оказался самым легким среди собратьев по оружию и обладает наименьшей площадью рассеивания.
Кроме всего прочего, мне было интересно, насколько появление второго вентилятора скажется на результатах. Для прояснения этого момента была проведена серия тестов с одним пропеллером. Поскольку радиатор не изменился, можно смело сказать, что в списке конкурентов оказался и Macho HR-02.
Для серии испытаний стендовый i5-2500K был разогнан по множителю до частоты 4.8 ГГц при напряжении 1.45 В.
Нагрузка процессора осуществлялась утилитой LinX версии 0.6.4 с AVX. Прогрев происходил в течение 15 минут, объем задействованной памяти составил 2048 Мбайт.
Контроль температур осуществлялся с помощью программы RealTemp версии 3.70. Фиксировалась температура самого горячего ядра.
В качестве операционной системы задействовалась Windows 7 Максимальная 64-bit с последними обновлениями.
Поскольку в составе Scythe Ninja 3 идет только один вентилятор размера 120 мм, было решено заменить его парой одинаковых «стодвадцаток» Gentle Typhoon D1225C12B5AP-15. На Silver Arrow и Macho Black были установлены привычные TY-140, только в разном цветовом исполнении.
Максимальная скорость вращения крыльчаток всех кулеров составляла 1300 оборотов в минуту, далее проводились тесты с понижением до 1100 об/мин. Финальные тесты проводились в тихом режиме, когда крыльчатка раскручивалась до 900 оборотов в минуту.
В пассивном режиме частота процессора сбрасывалась до номинальных значений.
В данной номинации было проведено две серии испытаний. Первая прошла при горизонтальной ориентации материнской платы. После этого «материнка» ставилась вертикально (по аналогии с установкой в корпусе). Такое положение позволяет в полную силу задействовать естественную конвекцию и положительно сказывается на температурном режиме.
Все тесты проводились на открытом стенде без дополнительных вентиляторов при температуре 26 градусов по Цельсию. Замеры шума производились в ночное время при закрытых окнах с помощью шумомера TENMARS TM-102. Единственным активным источником шума помимо вентиляторов Macho Black была «стосороковка» в блоке питания. Микрофон располагался в метре от работающей системы.
Закончив с привычным описанием используемой методики, переходим к самому главному.
Первыми на очереди станут тесты с вентиляторами в нескольких скоростных режимах на разогнанном процессоре.
Температура CPU, °CРезультат интересный. Новый Macho легко уделывает Ninja 3, но не это главное. Отставание от лидера, которым тут без сомнения является Silver Arrow, составляет всего 3 градуса на максимальной скорости вентиляторов! И это при более чем двукратной разнице в цене. Выдающийся результат, добавить нечего.
Сравнение с родоначальником серии Macho HR-02 показывает, что добавление второй вертушки позволяет скинуть от 1 до 2 градусов в зависимости от скорости вращения лопастей.
Теперь обратимся к расширенным тестам. Строение Macho хорошо подходит для работы в пассивном режиме, так что грех было не проверить, как он покажет себя на Sandy Bridge. И тут из тени выходит мой личный эталон пассивных систем охлаждения в виде Silverstone HE02. Он гораздо массивнее главного героя и с большей площадью охлаждения, но его рекомендованный ценник значительно выше, так что здесь повторяется ситуация с Silver Arrow.
Итак, первый забег при горизонтальном положении «материнки». Частота процессора и напряжение равняются номинальным значениям.
Температура CPU, °CКулер Heligon по-прежнему вне конкуренции, на второй позиции Silver Arrow и дальше, с минимальным отрывом, следует главный герой. Представитель Scythe затерялся на четвертом месте с большим отрывом от лидеров. Такое распределение не удивительно, поскольку Macho не хватает веса и площади для серьезной борьбы, однако отставание от двухсекционной «Стрелы» равно всего 2 градусам, что очень неплохо.
Теперь поставим ASUS Maximus V Gene вертикально и проверим, как это скажется на результатах. Процессор по-прежнему работает на штатной частоте.
Температура CPU, °CВсе конкуренты улучшили свои позиции на два-три градуса. Но расклад в турнирной таблице совершенно не изменился. Следовательно, такой режим можно рассматривать при наличии в корпусе пары низкооборотистых вентиляторов.
Как уже выяснилось, кулер Thermalright не изменил своим принципам и по-прежнему может похвастать отличной эффективностью для своей ценовой категории, но теперь предлагаю поглядеть, ценой каких усилий ему это удалось – на очереди показатели шумомера.
Звуковое давление, дБНазвать шумным дуэт из перекрашенных TY-140 нельзя, но это если верить показаниям прибора. По субъективному впечатлению на максимальных оборотах у тестовых вертушек слишком шумный подшипник. Его отчетливо слышно и подвывает он весьма неприятно. При снижении оборотов звук уменьшается и уже на отметке примерно 1000 об/мин остается только легкий шелест воздуха.
А теперь перейдем к итогам. Со времен появления Macho HR-02 прошло уже больше двух лет, но он по-прежнему на коне. Для своей цены он предоставляет превосходную эффективность, оставляя далеко позади многих конкурентов и вплотную приближаясь к более именитым коллегам.
Плюсов в копилку черного кулера добавляет удобство установки, а возможность работы в пассивном режиме придется по вкусу тем, кто хочет собрать тихую систему по приемлемой цене. На руку Thermalright может сыграть и черный цвет, поскольку выглядит новая версия Macho действительно эффектно и способна произвести впечатление.
С таким грузом положительных эмоций существенных минусов выявить не удалось. Поэтому итоговое резюме будет звучать слишком помпезно, но вполне обоснованно: Thermalright HR-02 Macho Black является одним из лучших кулеров в средней ценовой категории.
Осталось только дождаться официального анонса и объявления стоимости, надеясь, что она не будет разительно отличаться от своего предшественника.
Плюсы кулера
Минусы кулера
Пугает только неясное ценовое позиционирование и общая неопределенность с моделью в стане производителя.
