Обзор материнской платы Gigabyte GA-F2A55M-DS2 на чипсете AMD A55

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Технические характеристики
• Возможности BIOS Setup
• Тестовый стенд
• Мониторинг и фирменное ПО
• Точность установки напряжений и работа LLC
• Разгон
• Тестирование производительности
• Методика тестирования
• Результаты тестирования
• Заключение

Вступление

В прошлый раз на примере самой старшей модели GA-F2A85X-UP4 на чипсете AMD A85X состоялось знакомство с линейкой материнских плат Gigabyte под Socket FM2. Флагман показал себя достаточно неплохо. Теперь пойдем от обратного и рассмотрим самую младшую представительницу модельного ряда плат Socket FM2 - GA-F2A55M-DS2, основанную на наборе логики AMD A55. Что сможет предложить ультрабюджетный продукт?

Сравнение наборов логики

Упаковка и комплектация

Данная материнская плата, к сожалению, попала на обзор «в голом виде», то есть только сама плата, ни диска с программным обеспечением, ни заглушки на заднюю панель, ничего. Причина проста: этот экземпляр предназначен не для прессы, а для ознакомления с ним партнеров компании Gigabyte, занимающихся выпуском готовых ПК, а также внутренних служебных тестов. Образцы для прессы приедут позднее, но тестлабу overclockers.ru удалось позаимствовать его на пользу своим читателям.

Дизайн и особенности платы

С технической точки зрения в материнской плате нет ничего нестандартного – это полностью серийный, не модифицированный кем-либо, экземпляр платы ревизии 1.0, которая и пойдет в розничную продажу.

Она выполнена в формате mATX, цветовая схема характерна для продуктов нижнего ценового сегмента Gigabyte – сочетание синего и белого.

Перед нами зауженный вариант формата mATX (он же – uATX) – плата в ширину всего 17 с небольшим сантиметров и крепится к шести корпусным стойкам без провисания краев. Согласно своему классу, она довольствуется только одним радиатором – на чипсете. Но при этом силовая пластина с обратной стороны платы для крепления системы охлаждения процессора – полноценная металлическая, а не кусок пластика, как это зачастую бывает в бюджетном классе.

Подсистема питания процессора обходится без каких-либо радиаторов и состоит из двух преобразователей питания.

Двухфазного преобразователя CPU NB Core (на каждую фазу приходится один дроссель закрытого типа и два мосфета - один SiR428DP и один SiR840 (публично документация не выложена) производства Vishay Siliconix) и трехфазного преобразователя питания CPU Core (на каждую фазу приходится один дроссель закрытого типа и три мосфета - один SiR428DP и два SiR840 производства Vishay Siliconix). ШИМ-контроллер один - ISL62773 производства Intersil, специально созданный для платформы AMD Fusion и способный работать по схеме 2+3.

Именно такая схема и используется на материнской плате Gigabyte. Причем данный ШИМ-контроллер с интегрированными драйверами фаз, но только с тремя – один для одной фазы CPU NB Core и два – для двух фаз CPU Core, требуется установка еще двух драйверов дополнительно уже на самой плате. Их можно видеть около одной из фаз CPU NB Core, а также у самой последней фазы CPU Core:

Скорее всего, это ISL6208, поскольку именно они указаны в документации к ШИМ-контроллеру.

Преобразователь питания памяти однофазный.

В качестве мосфетов использованы два SiR428DP производства Vishay Siliconix. ШИМ-контроллер – RT8120D производства Richtek. У нижнего конца слотов памяти расположился контроллер напряжения терминации памяти - RT9199 того же производителя.

Стоит заметить, что, несмотря на бюджетность материнской платы и ее позиционирование, на ней не найти ни одного конденсатора с жидким электролитом. Применяются только твердотельные конденсаторы.

Возможности построения дисковой подсистемы у материнской платы GA-F2A55M-DS2 достаточно скромные. Несмотря на то, что сам чипсет AMD A55 поддерживает шесть портов SATA II, на плате таковых только четыре:

По нижнему краю платы можно найти (справа налево):

• Колодку для подключения фронтальной панели корпуса (светоиндикация, кнопки включения и перезагрузки, системный динамик и так далее), причем каждый ее контакт промаркирован; расположившаяся над ней колодка черного цвета из двух штырьков отвечает за сброс настроек BIOS.
• Три совершенно одинаковых, отличающихся только цветом, колодки. Не перепутайте их при сборке. Белая предназначена для подключения COM-порта, две синих – для подключения четырех портов USB 2.0/1.1 (обе колодки поддерживают ON/OFF Charge – технологию ускоренной зарядки через USB телефонов и прочих мобильных устройств).
• Четырехконтактный разъем SYS_FAN для подключения вентилятора.
• Колодка-выход SPDIF.
• Колодка для подключения фронтальной аудиопанели.

По левому краю платы расположились три контроллера:

Аудиоконтроллер ALC887 и сетевой гигабитный контроллер RTL8111F производства Realtek, а также контроллер I/O, роль которого играет IT8728F производства ITE. Последний отвечает за реализацию COM-порта, двух PS/2 на задней панели материнской платы и системный мониторинг.

На задней панели платы присутствуют следующие интерфейсы:

• Два порта PS/2 для подключения мыши и клавиатуры;
• D-Sub;
• DVI-D;
• Два USB 2.0/1.1;
• Сетевой порт RJ-45 и два USB 2.0/1.1;
• Три аудиоразъема (линейный вход, линейный выход и вход для микрофона).

Слотов расширения на материнской плате три:

Один PCI-E x16, один PCI-E x1 (оба PCI-E подключены к процессору) и один слот старой шины PCI (от чипсета). Поддерживается технология AMD Dual Graphics – объединение графического ядра процессора и дискретной видеокарты AMD Radeon, вставленной в PCI-E x16. Между слотами разместились две несъемных микросхемы флеш-памяти BIOS – материнская плата поддерживает технологию Gigabyte DUAL BIOS.

Технические характеристики

Возможности BIOS Setup

В качестве микропрограммы на материнской плате Gigabyte GA-F2A55M-DS2 используется UEFI BIOS. Процесс тестирования проходил с версией F3 от 28 сентября 2012 года. Для того чтобы попасть в настройки BIOS, необходимо при включении и старте системы нажать клавишу Del на клавиатуре.

На материнской плате применен UEFI BIOS, обладающий двумя версиями интерфейса - привычным и псевдотрехмерным (3D). По умолчанию активен режим 3D.

Наведение курсора подсветит элемент и затем вызовет всплывающую подсказку:

А щелчок по какому-либо элементу приведет к появлению окна с его настройками.

Его можно перемещать влево-вправо, вверх-вниз, но его нельзя даже свернуть, не говоря уже о том, что нельзя держать открытым сразу два и более окошка. Если не вызывать окно настроек, а просто навести на элемент платы курсор мыши, то через несколько секунд появляется краткая подсказка по данному элементу.

Щелчок мышью на свободном месте поможет сменить ориентацию платы.

Но все же наиболее удобным для пользования будет режим Advanced, к нему и обратимся, щелкнув на соответствующий значок внизу справа.

Здесь дизайнеры и маркетологи Gigabyte решили особо не усердствовать, поэтому все строго и аккуратно. В целом, возможности настроек и их расположение (насколько это возможно), повторяют старые BIOS материнских плат Gigabyte на кодовой базе AWARD. Первой нас встречает закладка BIOS под названием M.I.T. (расшифровывается как Motherboard Intelligent Tweaker), где сосредоточены все самые важные настройки системы.

Нажатие на клавиатуре F9 вызовет дополнительное окно с информацией о системе:

Подраздел M.I.T. Current Status отображает текущую частоту BCLK, модель установленного процессора, его активные ядра, множители и температуры по ним, настройки турбо-режимов, количество, занятые слоты, частоту и тайминги установленной оперативной памяти.

Подраздел Advanced Frequency Settings содержит в себе настройки частот BCLK, графического ядра (настройка пропадает при его отключении, например, в результате установки дискретной видеокарты), CPU NB Core, множителя процессора, а также множителя частоты памяти (в том числе, можно активировать профиль A.M.P.).

А в подразделе Advanced CPU Core Features расположились настройки процессора: снова множитель, параметры Turbo Boost и энергосбережения. Здесь же скрыт параметр, включающий и отключающий поддержку виртуализации (SVM).

Подраздел Advanced Memory Settings содержит в себе настройки множителя частоты памяти (доступны множители вплоть до х24.00).

В самом низу два подраздела настроек таймингов – по одному на канал памяти. В зависимости от положения параметра DRAM Timing Selectable тайминги либо подбираются автоматически (Auto), либо вручную, но задержки одинаковы для обоих каналов памяти (Quick), либо раздельно для каждого из каналов (Expert).

Сам набор доступных к настройке таймингов не блещет, но и совсем бедным его не назовешь:

Все задержки можно задать перебором (посредством клавиш «+» и «-» на клавиатуре), либо прямым вводом конкретного значения.

Подраздел Advanced Voltage Settings

Настройки:

• Напряжение CPU VCore (можно задать только сдвигом – DVID, только в большую сторону с шагом 0.006 В до +0.300 В);
• Напряжение CPU NB Core (также только посредством DVID);
• Напряжение памяти (от 1.200 В до 1.900 В с шагом 0.010 В);
• Настройки LoadLine Calibration для процессорных напряжений CPU VCore и CPU NB Core (допустимы значения Auto, Normal, Extreme, Medium, Low и Standard; не обошлось без опечатки – в обоих параметрах вместо «Extreme» значение носит название «Exterm»).

Следующим подразделом идет PC Health Status – системный мониторинг.

Здесь можно увидеть показания программного мониторинга BIOS, отображающие показания датчика открытия корпуса (Case Open; по сути, атавизм, оставшийся от старых времен, используется в офисных ПК, но никак не в системах подобного класса; тем не менее – продолжает присутствовать), значения напряжений процессора, памяти, веток +3.3 В, +5 В и +12 В. Показания температуры процессора и одного на самой материнской плате.

Помимо этого приводятся обороты вентиляторов, подключенных к материнской плате. Контроль температуры процессора и оборотов вентиляторов (при слишком высокой температуре или при слишком небольшом числе оборотов вентиляторов срабатывает системный динамик, если это происходит в момент включения системы, то ее старт останавливается на этапе POST). В конце списка расположены настройки режимов работы вентиляторов.

Всего на материнской плате два разъема вентиляторов, оба – четырехконтактные. Настройки объединены в две опции. Сами возможности настройки режимов работы одинаковы: на выбор предлагается режим автоматического управления, тихого режима, ручной настройки в зависимости от температуры. Но последняя достаточно условна – пользователю лишь предоставляется выбор, на какую из заданных величин увеличивать количество оборотов с каждым градусом роста температуры.

Управляются обороты только четырехконтактных вентиляторов. Трехконтактные модели на данной материнской плате неуправляемы.

Следующей закладкой BIOS является System.

Здесь расположена системная информация: наименование модели материнской платы, информация BIOS (общеупотребительная версия, ID, дата сборки), выбор языка локализации BIOS, текущая дата, время, уровень прав доступа к настройкам, под которым пользователь зашел на данный момент. Пункт выбора языка локализации интерфейса BIOS предоставляет на выбор ровно один язык - английский.

Подраздел ATA Port Information содержит список всех подключенных на данный момент к материнской плате носителей SATA и eSATA.

Закладка BIOS Features.

Порядок загрузки с различных носителей, приоритеты самих носителей, активность цифрового блока клавиатуры, полноэкранный логотип при включении системы, отображение полноэкранного логотипа UEFI BIOS при старте системы, настройка совместимости со старыми устройствами и метод загрузки с носителей, установка и загрузка ОС по сети. Тут же расположены Access Level – задание пароля для администраторских и пользовательских прав доступа (в зависимости от введенного пароля, BIOS идентифицирует пользователя и предоставляет ему соответствующий уровень доступа к настройкам).

Закладка Peripherals.

Здесь сосредоточены настройки различных контроллеров как чипсета, так и сторонних контроллеров, расположенных на материнской плате:

• Контроллер SATA чипсета: отключение, включение, режимы работы IDE, AHCI, RAID (отдельно можно задать режим работы для портов 4, 5, 6 и 7, что может быть полезно для, например, оптических приводов, которые иногда работают нестабильно в режиме AHCI);
• Контроллер USB чипсета;
• Звуковой контроллер;
• Блок IOMMU (достаточно важная, например, для работы технологии виртуализации и реализованная в чипсетах AMD достаточно недавно – первым стал 890FX, в девятисотом семействе им обзавелись все чипсеты, а не только старший);
• Сетевой контроллер;

Также в Peripherals расположены три подраздела: SATA Configuration, GFX Configuration, Super IO Configuration.

В первом расположены тонкие настройки SATA («горячее» отключение и подключение, питание):

Для пользователя обычно представляет интерес лишь подраздел GFX Configuration, где можно задать основное видео в системе – встроенное, либо вставленную в слот PEG видеокарту:

А можно встроенное графическое ядро отключить вообще, либо принудительно включить (если вставлена дискретная видеокарта, интегрированное видеоядро автоматически отключается), а также задать размер видеобуфера, выделяемого из общего объема оперативной памяти компьютера.

Super IO Configuration – включение и отключение порта COM на материнской плате, реализованного силами контроллера ITE IT8728B.

Следующая закладка – Power Management.

Здесь можно настроить включение системы по определенному графику, включить или отключить таймер HPET, поддержку ErP, а также еще ряд настроек питания (в том числе, включение от действия мышью или клавиатуры, а также парольную защиту).

И последняя закладка – Save & Exit.

Выход из BIOS с сохранением настроек и без оного (в этом случае система не перезагрузится, а запустит загрузчик с носителя, установленного как загрузочный), сброс всех настроек BIOS в положение по умолчанию, загрузочное меню выбора носителя, с которого надо запуститься именно в этот раз (настроенный на закладке BIOS Features порядок не затрагивается), причем как через EFI-загрузчик из /efi/boot первого FAT32-раздела выбранного носителя (если он там есть), так и как обычно.

Здесь же расположилась функция работы с профилями настроек BIOS – их сохранение и загрузка. Сами профили могут сохраняться (и загружаться) как в (из) энергонезависимую память CMOS, так и на любой внешний носитель при помощи файлового менеджера UEFI BIOS. Встроенный прошивальщик Q-Flash (кнопка вверху справа) также работает с его помощью, как и снятие скриншотов BIOS (посредством нажатия кнопки F12 на клавиатуре).

Стоит учитывать тот факт, что при любом обновлении прошивки BIOS, либо ее откате до более старой версии, все сохраненные в CMOS профили настроек стираются. Поддерживается до восьми профилей. Сам файловый менеджер работает с файловыми системами только семейства FAT (NTFS не поддерживается), отсутствует поддержка кириллицы, и умеет работать не только с корнем носителя, но и с папками на нем.

Тестовый стенд

Тестирование материнской платы Gigabyte GA-F2A55M-DS2 проводилось в составе следующей конфигурации:

• Процессор: AMD APU A10-5800K 3.8 ГГц (3800 МГц, в режиме Turbo Core - 4200 МГц);
• Система охлаждения: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-2;
• Видеокарта: PowerColor Radeon HD 5850 (reference AMD);
• Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В);
• Блок питания: Corsair HX750W, 750 Вт;
• Накопитель SSD: Plextor PX-64M3, 64 Гбайта, SATA 6 Гбит/с;
• Корпус: открытый стенд.

Мониторинг и фирменное ПО

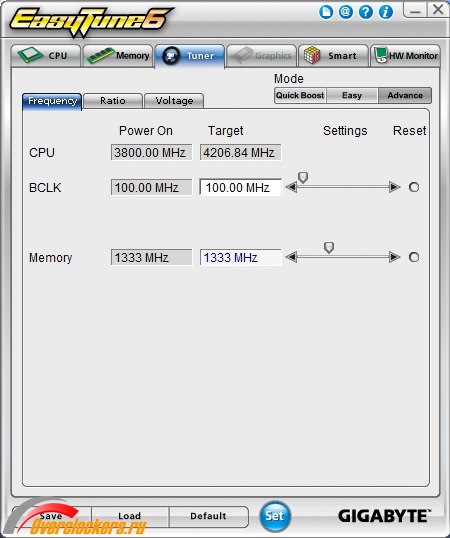

В BIOS материнской платы отсутствует возможность напрямую задать конкретное значение напряжений CPU Core и CPU NB Core. Возможен только сдвиг относительно VID CPU (а он у процессоров AMD разный у разных экземпляров ЦП). Присутствуют настройки LoadLine Calibration. Как известно, материнские платы Gigabyte снабжаются фирменным программным обеспечением Easy Tune 6. Возможно, эта программа компенсирует недостаток настроек?

Увы, настроек доступно не больше (GFX Voltage на самом деле CPU NB Core и меняет именно его значение), а даже меньше (приведены скриншоты не всех вкладок утилиты). Напряжения задаются также сдвигом, настройки LLC недоступны вообще.

Управление вентиляторами – также только четырехконтактными, трехконтактные по-прежнему неуправляемы. Установка SpeedFan 4.47 и попытки редактировать тонкие настройки этой программы ни к чему не приводят.

Точность установки напряжений и работа LLC

Нагрузка имитировалась следующим образом: процессор AMD A10-5800K работал на частоте 4.2 ГГц, CPU NB Core – 2200 МГц, BCLK – 100 МГц, 2*2 Гбайта DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском LinX 0.6.4 (без поддержки AVX).

Напряжение CPU Core.

Напряжение CPU NB Core.

Напомню еще раз: напряжения задаются материнской платой только путем надбавки некой величины к штатному напряжению процессора. Поэтому фактические числа могут быть иными.

Разгон

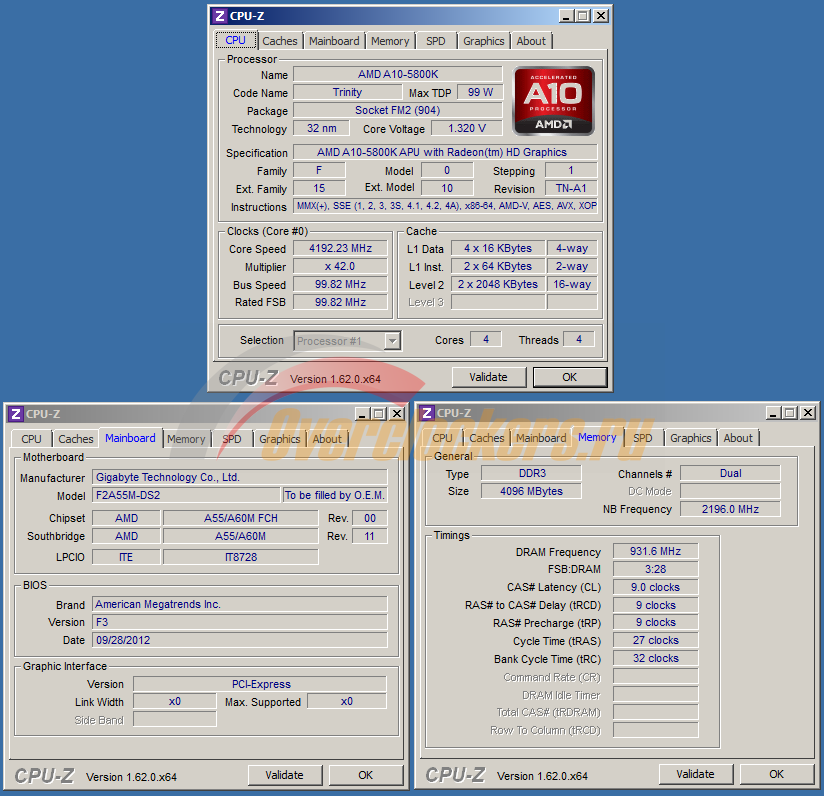

А вот с разгоном у платы совсем плохо. Температура преобразователей питания процессора при работе в штатном режиме находится в пределах 50-60 градусов, но любое повышение напряжений приводит к резкому росту нагрева элементов подсистемы питания ЦП. Надо сказать «Спасибо» инженерам Gigabyte – термозащита есть и она работает. Принцип работы защиты стандартен – сбрасывается частота до 1400 МГц по одному или сразу нескольким ядрам процессора.

Более-менее адекватный температурный режим сохранялся в пределах напряжений 1.22 В на CPU NB Core и 1.38 В на CPU Core. С такими напряжениями используемый процессор AMD APU 5800K сохранял работоспособность на частоте 4200 МГц по ядрам (что практически является его штатной частотой – в рамках технологии Turbo Core) и 2200 МГц по NB Core (штатная частота, напомню, 1800 МГц).

Попытки разгона оперативной памяти потерпели неудачу: материнская плата прекрасно стартовала и с частотой памяти 2133 МГц, но тестирование быстро приводило к ошибкам на любой частоте выше 1866 МГц.

Попытки разгона по BCLK также оказались малоприятны – уже на частоте 111 МГц плата отказывалась стартовать.

Тестирование производительности

Методика тестирования

Набор программного обеспечения, его настройки и методика при замерах производительности:

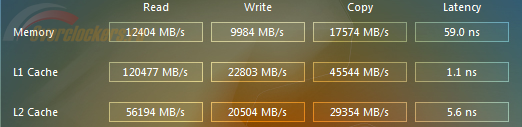

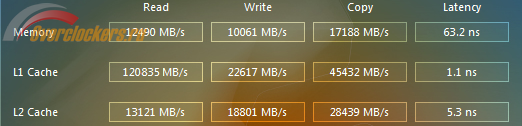

• AIDA64 2.50.2071 Beta, встроенный тест кэша и памяти. Итоговый результат - лучший из трех замеров;
• LinX 0.6.4. Итоговый результат - лучший из пяти проходов;
• Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший из пяти замеров;
• wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший из пяти замеров для 32М и из пяти замеров для 1024М;
• Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
• 7Zip 9.20 x64, встроенный тест производительности. Итоговый результат - лучший из пяти замеров;
• Maxon Cinebench 11.5 x64, тест производительности CPU. Итоговый результат - лучший из пяти замеров;
• 3DMark 2011, результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
• Resident Evil 5 PC Benchmark DX10, результаты фиксированного теста (fps, количество кадров в секунду), настройки по умолчанию при разрешении 1024 х 768. Итоговый результат – лучший из трех замеров.

Результаты тестирования

При настройках по умолчанию, режим без разгона. Работа ядер процессора на номинальной частоте 3800 МГц, CPU NB Core – 1800 МГц, технологии энергосбережения и Turbo Core отключены. Оперативная память – DDR3-1866 с таймингами 9-9-9-27-32-1T.

Заключение

Перед нами компактная материнская плата, обладающая на уровне BIOS настройками разгона, но практически полностью лишенная таковых на аппаратном уровне. Она может послужить основой лишь для бюджетного домашнего персонального компьютера или же офисной «печатной машинки». Ведь энергопотребление системы в целом (без дискретной видеокарты, со встроенной графикой) колебалось у планки 34-40 Вт в простое, а при запущенных 3DMark 2011 и Unigine Heaven Benchmark не превышало 85-100 Вт. Максимальное энергопотребление было зафиксировано в Resident Evil 5 PC Benchmark (как в DirectX 9, так и в DirectX 10) – примерно 136 Вт, причем среднее значение было 125-129 Вт.

Лишь полная синтетика, уровень нагрузки которой мало встречается в реальной жизни (тест блока питания в OCCT 4.3.2), довела энергопотребление системы до 155-170 Вт. Соответствует позиционированию материнской платы и цена, которая составляла (по данным Яндекс.Маркет и Price.ru) на момент написания обзора около 1930 рублей

Страница материнской платы GA-F2A55M-DS2 на официальном сайте Gigabyte:

• Глобальное зеркало;
• Русскоязычное зеркало.

Приложения:

• UEFI BIOS версии D7 (инженерная версия).

Выражаем благодарность:

• компании AMD и лично Ильясу Шакирову за предоставленный для написания обзора процессор AMD APU A10-5800K;
• российскому представительству компании GIGABYTE Technology в г. Москве, а также лично PR-менеджеру компании Анне Чупаковой, за предоставленную на тестирование материнскую плату Gigabyte GA-F2A55M-DS2.
