Полагаю, в этом случае можно обойтись без излишне подробного вступления, продолжив изучение новых кулеров одного из известнейших производителей воздушных СО – Thermalright, представленных лаборатории Overclockers.ru в количестве трех штук. В двух предыдущих материалах было рассказано про пару новинок: Thermalright Archon SB-E (правда, какой-то «странный», так что к этой теме, возможно, придется вернуться позже) и великолепный True Spirit 140, показавший невиданное ранее сочетание «цена/эффективность» и не уступивший в битве с более дорогим Archon.
Следующий подопытный - Thermalright Silver Arrow SB-E, новейшая «Серебряная стрела». Ее предшественник (Silver Arrow, но без дополнительного буквенного обозначения) в особом представлении не нуждается. Это один из лучших радиаторов двухсекционной компоновки, являющийся потомком известного IFX-14 и знаменитый тем, что в свое время сумел вернуть Thermalright титул «производителя самого эффективного кулера», на короткое время перехваченный Noctua (с моделью NH-D14).
Во времена той «войны двухсекционников» счет шел на каждый градус. Посему известно, что Noctua NH-D14 чуть превосходит IFX-14 и совсем не сильно уступает Silver Arrow. Последняя в свою очередь проигрывает только Archon, но опять-таки всего пару-тройку градусов, в зависимости от режима. В общем – вся группа лучших суперкулеров идет «ноздря в ноздрю», а победитель во многих очных противостояниях часто определяется за счет мизерного преимущества, которое лишь чуть превышает погрешность измерений.
Вот почему данный тест представляет особый интерес. Даже если новая модель Thermalright очень незначительно превосходит обычную «Стрелу» по эффективности, этого легко может хватить для победы в общем зачете. По крайней мере, уже сейчас можно предсказать, что перед нами очень сильный претендент на лидерство – не верится, что специалисты TR стали бы выпускать новинку, уступающую старой модели.
Правда, есть один нюанс. Обратите внимание на название продукта Thermalright – Silver Arrow SB-E. Эти буквы на конце указывают на модель, спроектированную для охлаждения процессоров Sandy Bridge-E (платформа LGA 2011). Фактически, новый кулер можно считать узкоспециализированной версией обычной «Стрелы». В материале, посвященном Archon SB-E, мною уже отмечалось, что такая модификация может оказаться однобокой.
Здесь уместно будет вспомнить, что CPU Sandy Bridge-E отличаются большой площадью кристалла и значительными размерами теплораспределительной крышки. Это позволяет конструкторам эффективно задействовать большее количество тепловых трубок (или же увеличить их диаметр), применив основание крупных размеров. Однако для куда более распространенной платформы LGA 1155 такая конфигурация подходит плохо. Процессоры Sandy Bridge и Ivy Bridge могут оказаться банально «малы» для основания большой площади – крайние трубки будут работать вхолостую, не соприкасаясь с крышкой. А значит, результаты тестирования, проведенного на «непрофильной» для этого кулера платформе LGA 1155, могут оказаться неожиданными.
В заключение вступления (о как), позвольте забежать немного вперед для создания дополнительной интриги. По большому секрету могу сообщить, что на этом материале цикл статей, посвященных «самым-самым» кулерам, не закончится. Лаборатория заполучила для теста еще две очень интересные модели, которые также могут побороться за звание «короля воздуха». Не буду раскрывать всех карт, скажу лишь, что это очередной флагман одного из старейших производителей СО и очень амбициозный новичок, производитель которого впервые пытается закрепиться в новой для себя нише. В общем – «бои на вершине» продолжатся в самое ближайшее время.
Читатели, уже знакомые с манерой Thermalright очень своеобразно упаковывать свои старшие радиаторы, возможно подумали: «Неужели и в этот раз – просто ящик?». Так и есть, вот он:
Грубый картон «естественного цвета», минимум надписей, никаких дизайнерских изысков. Впрочем, с последним я поспешил. Посмотрите-ка, на одной из боковых граней есть крупное изображение стилизованной стрелы (этот же символ встречается и на упаковке обычной Silver Arrow – правда, там он куда меньше), да и само название кулера подчеркнуто еще одной «стрелочкой». Может прозвучать забавно, но для компании, принципиально не оформляющей упаковки своих продуктов топ-класса (мол, «нам реклама не нужна, все и так все знают»), это прямо-таки вопиющий отход от канонов.
Если специфический внешний вид может найти своих поклонников (отсутствие дизайна – тоже дизайн), то минимализм по части информации – однозначно негативный момент. Осмотрев коробку со всех сторон, можно узнать разве что название модели да список поддерживаемых платформ. Коробка, кстати, по-настоящему велика по «кулерным» меркам - 250 х 210 х 180 мм. Правда, в обычный целлофановый пакет она все-таки влезает.
Открывается упаковка сверху (при этом откидываются сразу две стенки).
Обратите внимание, что только верхняя и нижняя стенки являются «однослойными», все остальные двойные. Коробка на самом деле получилась очень жесткой. Уже из-за этого «ценный груз» надежно защищен. Но посмотрите, сколько здесь поролона (точнее – пенополиуретана)! Извлечь радиатор и вентиляторы можно, и не вынимая всей пластиковой формы, но я сделал это, чтобы продемонстрировать читателям сей внушительный «кубик»:
Можно заключить, что кулер упакован прямо-таки образцово. Прочные стенки, впечатляющий слой «пены», радиатор и вентиляторы отделены друг от друга толстыми перегородками – кажется, продукт Thermalright может пострадать при перевозке, только если на него прямой наводкой усядется слон.
Кстати – еще одна интересная мелочь. Коробочка с комплектом поставки раньше (читать – «в коробке старой SA») отдельно укладывалась сбоку. Теперь же она помещена между секциями радиатора – что дополнительно снижает шансы смять его при сильном ударе, а заодно делает всю упаковку более компактной.
Внутри коробочки обнаружился плотно свернутый целлофановый пакет. Все детали разложены по собственным маленьким «мешочкам», так что в закрытой коробке ничего не гремит.
Минус тут только один, пакеты не снабжены застежками – фактически, они одноразовые: вскрывать приходится ножницами, а при упаковке кулера обратно в коробку все детали так и норовят рассыпаться и перемешаться. Неприятная мелочь, которая в отношении продуктов TR отмечается мною уже не в первый раз.
Данная модель радиатора оснащена новой универсальной системой крепления Thermalright, уже упоминавшейся в материалах по True Spirit, Macho HR-02, True Spirit 140, Archon SB-E. Очевидно, в скором времени на ее использование будут переведены все модели компании. Это и логично, набор из трех простых плоских деталей очень недорог в производстве. Монтажная рамка, упорная крестовина и прижимная пластина:
Вот и все составные части, которые требуется лишь в правильном порядке соединить между собой с помощью винтов и гаек. Крепеж удобен в сборке и обеспечивает хороший прижим. Немаловажно, что его легко можно адаптировать к любой модели кулера, что хорошо заметно на примере перечисленных выше моделей.
Необходимые винты и гайки сложены в отдельный пакетик.
Набор тут точно такой же, как и у рассмотренного ранее Archon SB-E (этот кулер использует ту же систему крепления, для него заявлена поддержка тех же платформ). В другой пакетик заключены все неметаллические детали:
Набор шайб, применяющихся при сборке крепления, квадратная пластиковая вставка для упорной крестовины (она используется при установке кулера на платформу LGA 775) и резиновые уголки-виброгасители, которые рекомендуется наклеивать на ребра радиатора перед установкой вентиляторов. Последних, к слову, сразу двенадцать штук – то есть полный набор для подвески всех трех вентиляторов. Видимо, от применения тонких пластиковых полосок (ранее TR использовала именно такие виброгасители) было решено отказаться окончательно.
Сразу после получения кулера меня заинтересовал вопрос - а предусмотрели ли инженеры возможность подвески третьего вентилятора? К примеру, в составе тестового стенда долгое время используется Noctua NH-D14, являющаяся прямым конкурентом Silver Arrow (эти радиаторы представлены в одной ценовой категории и близки по производительности). Инженеры австрийской компании считают, что третья «вертушка» их модели не нужна. Конкретнее – в комплекте нет дополнительных скоб, так что мне пришлось немало потрудиться, изобретая надежную схему крепления самостоятельно.
Безусловно, двухсекционный радиатор с тремя вентиляторами получается ну о-о-очень широким, перекрывая половину материнской платы, но в то же время – это один из козырей подобной компоновки, позволяющий отыграть градус-другой даже у самых лучших «односекционников». Именно это может помочь Silver Arrow выйти победителем в схватке с Archon. К счастью, в коробке SA SB-E обнаружился полный набор из шести скоб. Отдельно отмечу, что две из них отличаются по форме от остальных – они предназначены для установки вентилятора между секциями.
Также в комплект входит интересный переходник, служащий для подключения пары вентиляторов к одному разъему на плате
Интересен он тем, что позволяет организовать PWM-регулировку скорости вращения двух вертушек при подключении к четырехштырьковому разъему. Честно говоря, я такую схему вижу впервые, хотя долгое время использую подобные вилки – «двойники» и даже «тройники». Все они рассчитаны на трехштырьковый разъем.
Обязательный аксессуар для всех старших моделей Thermalright - шприц с термопастой Chill Factor III. Качество ее весьма высоко – в этом можно убедиться, обратившись к профильному материалу по теме. В общем, если вы не перфекционист и разница в 1-2 градуса, которую можно получить при замене термоинтерфейса на одну из элитных паст, для вас не столь существенна, лучшего не стоит и желать.
На том же фото показан крошечный гаечный ключ, удобный для затяжки тех винтов, к которым непросто подобраться отверткой. К тому же, установить кулер можно, используя только этот инструмент – все винтики стандартны, а гайки с насечкой легко затягиваются пальцами.
Инструкция на этот раз представляет не типичный для Thermalright набор из нескольких сложенных бумажек, а небольшую книжечку.
На самом деле, несмотря на объем, содержание «мануала» то же, что и раньше: перечисление элементов комплекта поставки и рекомендации по установке кулера. Просто теперь разделы на нескольких языках объединены под одной обложкой, а не представлены в виде отдельных брошюрок.
Не обошлось и без традиционной наклейки на корпус.
Напоследок упомяну комплектные вентиляторы. Тем более что здесь есть, на что посмотреть.
Одна из вертушек уже знакома читателям – это крупная 150 мм модель Thermalright TR TY-150, которая устанавливается на такие радиаторы, как Archon Rev.A и Archon SB-E.
А вот другая – весьма необычна, и ранее мне не попадалась. Это 140 мм вентилятор, - но не привычный TR TY-140, который устанавливается на старые Silver Arrow и Archon, а новая модель, которая по оформлению и форме крыльчатки здорово напоминает показанную выше «стопятидесятку».
Такой «пропеллер» называется TR TY-141. Оба вентилятора будут подробно описаны в соответствующем разделе материала.
Итак, сложно оспаривать, что упакован и укомплектован этот кулер очень солидно. Помимо прочего в комплекте поставки нашлось место качественной термопасте, необходимому для установки инструменту, и специальному переходнику для четырехштырькового разъема. Теперь стоит рассмотреть сам радиатор.
Фотографировать новую «Стрелу» - дело неблагодарное. Мало того, что весь кулер сверкает и переливается из-за зеркальной поверхности (вот она «тотальная зеркальная никелировка», применяемая TR для всех старших моделей), так еще и форма пластин столь необычна, что в большинстве ракурсов понять что-то очень сложно. Например, на таком фото можно разве что посчитать количество тепловых трубок:
Приходится очень тщательно подбирать ракурс. Так гораздо лучше:
Итак, как и положено наследнику старой Silver Arrow - перед нами крупный двухсекционный радиатор. Однако на этом явные сходства заканчиваются. Для сравнения, вот «прародитель» нынешнего испытуемого:
Не правда ли, SA SB-E схожа с обычной SA настолько же, насколько с любым другим «двухсекционником» приличных размеров? К примеру, этот радиатор точно также мог оказаться развитием IFX-14 или даже новой версией Noctua NH-D14 – ничего удивительного в таком случае бы не было. Найти какие-то «фамильные черты» сложно. В целом, я склонен рассматривать SA SB-E как абсолютно новый продукт, а не результат «апгрейда».
Во-первых, принципиально отличается конфигурация блока тепловых трубок. У классической «Стрелы» их было всего четыре:
По нынешним меркам - явно мало для суперкулера. Эффективностью этот радиатор обязан тому, что специалисты Thermalright использовали ТТ увеличенного диаметра (8 мм), а также грамотной конструкции основания.
У нового радиатора трубок сразу восемь. Вдвое больше!
Правда, теперь их диаметр составляет 6 мм.
Ответить на вопрос, почему конструкторы Thermalright решили таким кардинальным образом изменить схему, несложно. Все дело в том, что у процессоров Sandy Bridge-E, на которые ориентирована данная модель, очень крупная теплораспределительная крышка (это вообще одни из самых больших «настольных» CPU в истории – сказываются серверные корни). Также велика и площадь скрытого от глаз кристалла CPU. Поэтому выгодно «размазать» теплосъем по большому основанию, ведь даже крайние тепловые трубки могут работать вполне эффективно, располагаясь возле самых краев крышки ЦП. Во времена выпуска первой «Стрелы» таких огромных процессоров просто не существовало, вот почему трубки собраны «в кучку» - так можно улучшить отбор тепла в центре основания, как раз там, где оно контактирует с кристаллом CPU.
Таким образом, оба кулера по-своему оптимальны по схеме. Старая SA предлагает четыре восьмимиллиметровые тепловые трубки, которые могут эффективно отводить тепло от небольшого кристалла CPU (к примеру, у Noctua NH-D14 или Archon съем тепла менее «прицелен» просто потому, что «брикет» из шести 6 мм ТТ шире, чем из четырех 8 мм). Новая SA использует восемь шестимиллиметровых трубок, «собирающих тепло» с куда большей площади. Различается и размер самого основания: у старой модели – 40 х 40 мм (при общей ширине блока тепловых трубок – 35 мм), у новой – 40 х 52 мм (при ширине блока - 50 мм).
Единственный вопрос – насколько такая схема будет эффективна для «самых оверклокерских» процессоров Sandy Bridge, ведь при установке радиатора на платформу LGA 1155 сразу четыре трубки фактически висят в воздухе, не соприкасаясь с крышкой. Это будет особенно заметно на фотографиях отпечатков термопасты, которые я приведу чуть ниже.
По конструкции основания Silver Arrow SB-E напоминает как предыдущую модель компании, так и другие радиаторы вроде Archon или True Spirit.
Трубки проложены между двух массивных пластин с желобками и закреплены припоем. Зазоры между ними практически не просматриваются – менее миллиметра. Сразу отмечу еще один интересный факт – я не смог обнаружить следов припоя в местах крепления ребер к тепловым трубкам, хотя эта технология - «визитная карточка» всех старших моделей производителя. Возможно, соединение выполнено так тонко, что его невозможно заметить. Впрочем, даже если ребра просто «надеты» на трубки, контакт должен быть неплох, на каждой пластине есть кольцевые отгибы-«горлышки».
Что касается размеров, SA и SA SB-E схожи по основным измерениям, но отнюдь не идентичны. Высота нового радиатора составляет ~164 мм, ширина – 155 мм, толщина 104 мм. Для сравнения, габариты обычной SA – 165 х 147 x 123 мм. Интересно отметить, что новый кулер немного шире (это логично, так как он работает с более крупным 150 мм вентилятором), зато на целых два сантиметра тоньше! Это на самом деле много – так, «Стрела» SB-E, в отличие от своей предшественницы, не перекрывает слоты для модулей памяти на стендовой материнской плате. Еще один занимательный факт - такой выигрыш, это почти что толщина дополнительной третьей вертушки - с тремя вентиляторами SA SB-E будет лишь на 5-6 мм крупнее старого кулера с двумя!
Разница объясняется как уменьшением толщины секций (SA – 42 мм, SA SB-E – 37 мм), так и сокращением расстояния между ними. У первой «Стрелы» между блоками ребер был внушительный «проем» - 37 мм. Видимо, предполагалось, что некоторые пользователи могут использовать специальные «толстые» вентиляторы. На новом радиаторе это расстояние сведено к минимуму – всего 28 мм, комплектный вентилятор с толщиной рамки 26.5 мм помещается чуть ли не впритык.
Следующая особенность нового радиатора, обращающая на себя внимание даже при первом осмотре – очень сложная форма ребер. Ее даже можно назвать вычурной – полагаю, дизайнеры поработали над внешним видом продукта TR наравне с инженерами. Ну а откуда еще могли взяться такие пафосные «три икса»:
Старый радиатор тоже мог похвастаться изощренной формой пластин, но до SB-E ему далеко:
Зачем инженерам TR понадобился такой профиль, сходу не ответишь. Одна из возможных причин – сложность разводки сразу восьми тепловых трубок. Все они должны входить в конструкцию радиатора строго под прямым углом, и эта задача была успешно решена:
Крайние трубки приходится изгибать сильнее всего, центральные же, наоборот, «распрямляются» почти от основания – следовательно, и ребра, в которые они входят, могут располагаться ниже.
Напомню, что на Archon и True Spirit эту проблему решили другим путем – там несколько трубок не контактируют с нижними ребрами основания за счет отверстий увеличенного диаметра:
Технически, вполне возможно обеспечить и контакт ребер с изгибающимися трубками (то есть устанавливать пластины ниже, еще на изгибе - до того места, где TT будут окончательно выпрямлены). Но это приведет к необходимости обеспечить претенциозную точность сборки, а то и разработать новую технологию монтажа пластин со смещенными отверстиями – просто надеть их на трубки сверху уже не получится. В общем – не лучший подход для массового производства.
Но вернемся к SA SB-E. Здесь ребра располагаются своеобразными ярусами. Самые узкие ярусы из трех ребер (вверху и внизу) контактируют только с четырьмя центральными тепловыми трубками. Средние (также из трех ребер) – с шестью, ну а основной массив радиатора сообщается со всеми восемью ТТ, он набран из 39 пластин (общее их количество – 51 штука, или 102, если учитывать обе секции разом). Толщина всех ребер составляет ~0.4 мм, межреберное расстояние ~ 1.8 мм.
Измерить общую площадь рассеивания фактически невозможно из-за крайне сложного профиля. Однако по некоторым косвенным признакам (сокращение количества пластин, применение 24 пластин уменьшенного размера, сокращение толщины секций) можно заключить, что SA SB-E по площади все же чуть уступает предшествующей модели. Для проформы приведу прикидочную цифру в ~10500 квадратных сантиметров, но за точность этих данных ручаться не приходится.
Попутно достигается интересная форма радиатора во фронтальной проекции. Он как раз вписывается в диск, отмечаемый лопастями вентилятора. По этой логике идеальной формой был бы круг - без «лишних» углов, которые не продуваются. Кстати, новая модель легче старой – 800 г против 825 г, во многом это обусловлено именно «хитрой» конструкцией радиатора.
Форма ребер не только сложна сама по себе – она еще и «трехмерна»: при виде сбоку становится понятно, что острые уголки на концах пластин отогнуты в разных направлениях.
Очевидно, специалисты по аэродинамике изрядно потрудились при создании этого радиатора. Более мудреную конструкцию я видел, пожалуй, лишь у Zalman CNPS12.

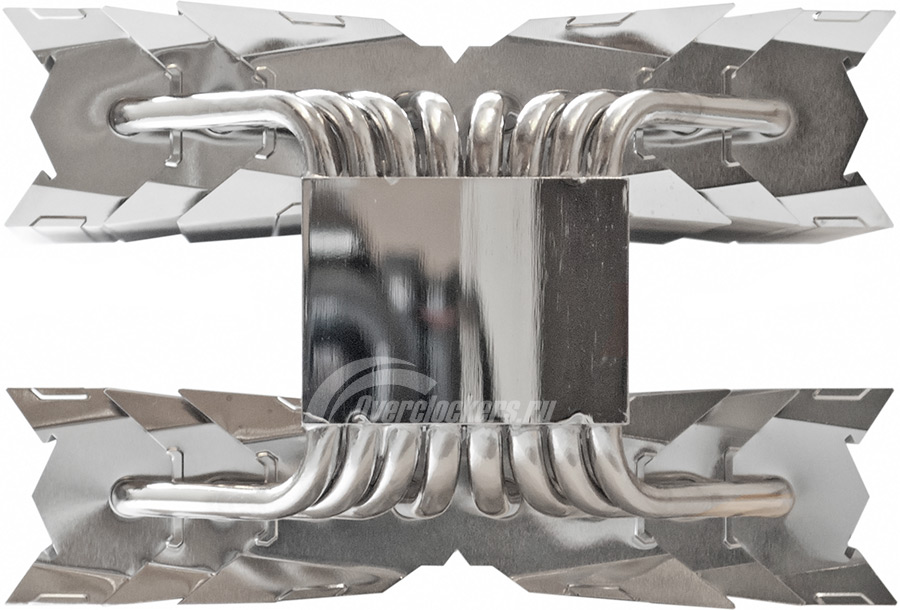

По уровню обработки основания этот кулер превосходит другие модели компании, рассмотренные в последнее время. У Archon SB-E или True Spirit 140 «зеркало» неидеально, отражение в нем смазывается, при желании можно заметить следы полировочного круга. Здесь же поверхность доведена почти до полного совершенства.
При этом знакомый всем тест линейкой показал, что горб в середине никуда не делся. Однако он настолько равномерен, что волей-неволей веришь в то, что TR применяет такую форму умышленно. Уж слишком много труда было вложено в обработку поверхности, чтобы так серьезно «накосячить».
Для процессора Sandy Bridge кривизна практически незаметна. Слишком малую площадь занимает крышка.

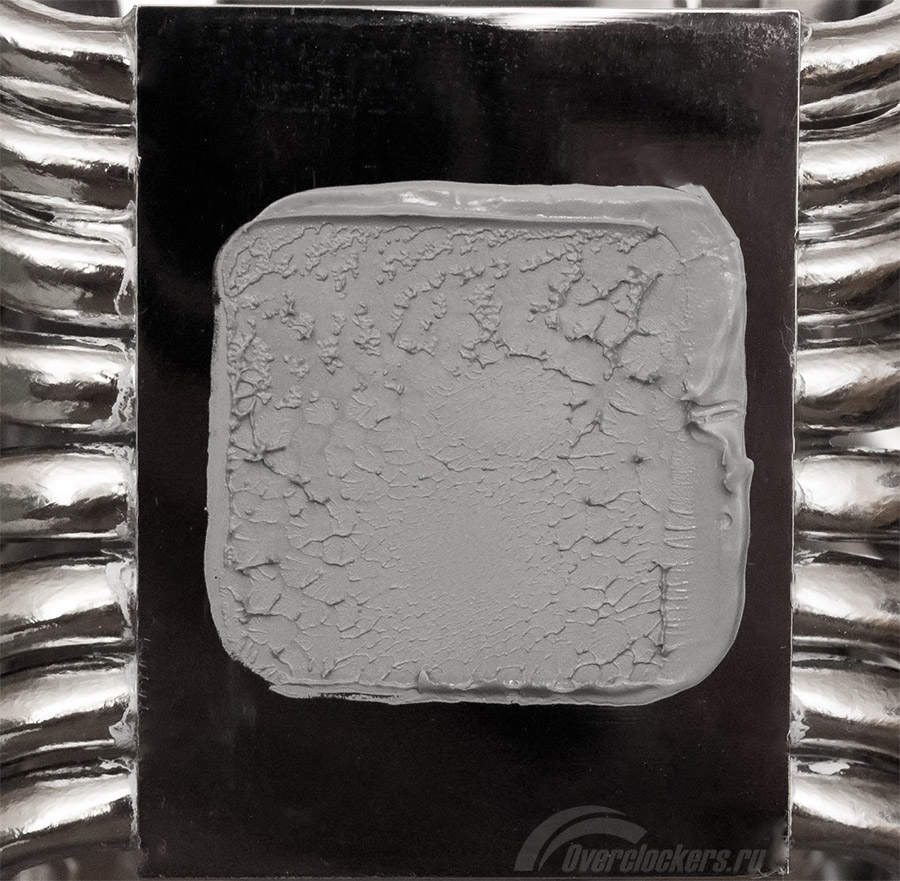

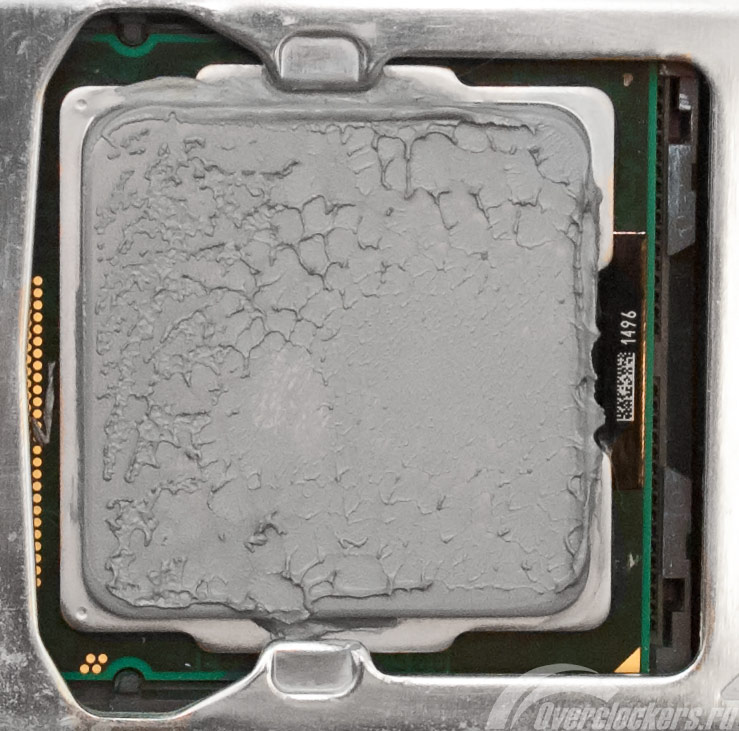

Тем не менее и здесь можно увидеть характерный симптом – выдавливание пасты к одному из краев. Обратите внимание, непосредственно с крышкой CPU могут контактировать только четыре тепловые трубки – ровно половина от общего количества.
В общем, я могу лишь повторить свою рекомендацию всем владельцам радиаторов TR – мажьте гуще. «Горб» выдавит излишек термопасты к краям.
По итогам раздела можно заключить, что перед нами радиатор, здорово отличающийся от своего почти одноименного прототипа. Изменилось решительно все – конфигурация блока тепловых трубок, форма пластин, габариты. К тому же SA SB-E оснащается другими вертушками, о чем стоит рассказать особо.
Между секциями устанавливается крупный 150 мм вентилятор TR TY-150.
Эта модель уже описывалась в материале по Archon SB-E, оставив приятное впечатление благодаря отличному сочетанию «шум/производительность». Крыльчатка вращается на 150-200 об/мин медленнее, чем у 140 мм TR TY-140, что обеспечивает более тихую работу. При этом эксперимент по перестановке этих вентиляторов показал, что эффективность охлаждения в обоих случаях остается на одном уровне (или даже чуть улучшается со 150 мм «пропеллером»). Паспортные данные, приводимые производителем – расход 38.2-84.2 CFM (кубических футов в минуту), диапазон скоростей вращения – 500–1100 об/мин, уровень шума – 17-21 дБ. Весит этот вентилятор ~180 г (с 300 мм шнуром питания).
Второй вентилятор интересен тем, что ранее не фигурировал в материалах лаборатории, да и вообще пошел в производство совсем недавно. Это 140 мм модель TR TY-141.
Данные производителя: расход 28.3-74 CFM, диапазон скоростей вращения – 900-1300 об/мин, уровень шума – 17-21 дБ. Все эти цифры выглядят подозрительно – похоже, сотрудники компании просто скопировали табличку параметров из описания TR TY-140. Разницы нет. Максимальное энергопотребление вентилятора равняется 2.4 Вт (сила тока 0.2 А при напряжении питания 12 В). Реальный диаметр крыльчатки составляет 132 мм при внешних габаритах 150 х 140 мм. Масса вентилятора 175 г (с 300 мм шнуром питания, таким же, как у TR TY-150). Это означает, что он почти на 10 г тяжелее TR TY-140 и почти равен по массе TR TY-150 (180 г).
Следовательно, полная масса кулера с двумя комплектными вентиляторами составит 1155 г. Если же вы захотите установить третью вертушку, данное значение возрастает до 1330 г. Это очень высокая цифра, впрочем, она вполне типична для современных суперкулеров.
При взгляде на фото совершенно очевидно, что оба вентилятора SA SB-E выполнены в едином стиле. В частности, чрезвычайно близка форма крыльчатки – «зализанные» лопасти должны обеспечивать более тихую работу новой «стосороковки» в сравнении с TR TY-140. Оба вентилятора оснащаются четырехштырьковыми разъемами питания, что обеспечивает возможность программного PWM-управления скоростью вращения на большинстве материнских плат.
Напоследок напомню, что стандартная Silver Arrow оснащалась двумя вентиляторами TR TY-140.
Поскольку данный кулер оснащается системой крепления, очень схожей с той, что описывалась в материалах по True Spirit, True Spirit 140 и Archon SB-E, основные этапы установки можно перечислить предельно кратко. Кстати, выше уже отмечалось, что такой крепеж - это новый стандарт Thermalright, вполне вероятно, что большинство моделей компании в новых ревизиях будут переведены на ту же схему. Набор деталей во всех случаях можно использовать один и тот же, разве что форма прижимной пластины может отличаться из-за разницы в размерности основания.

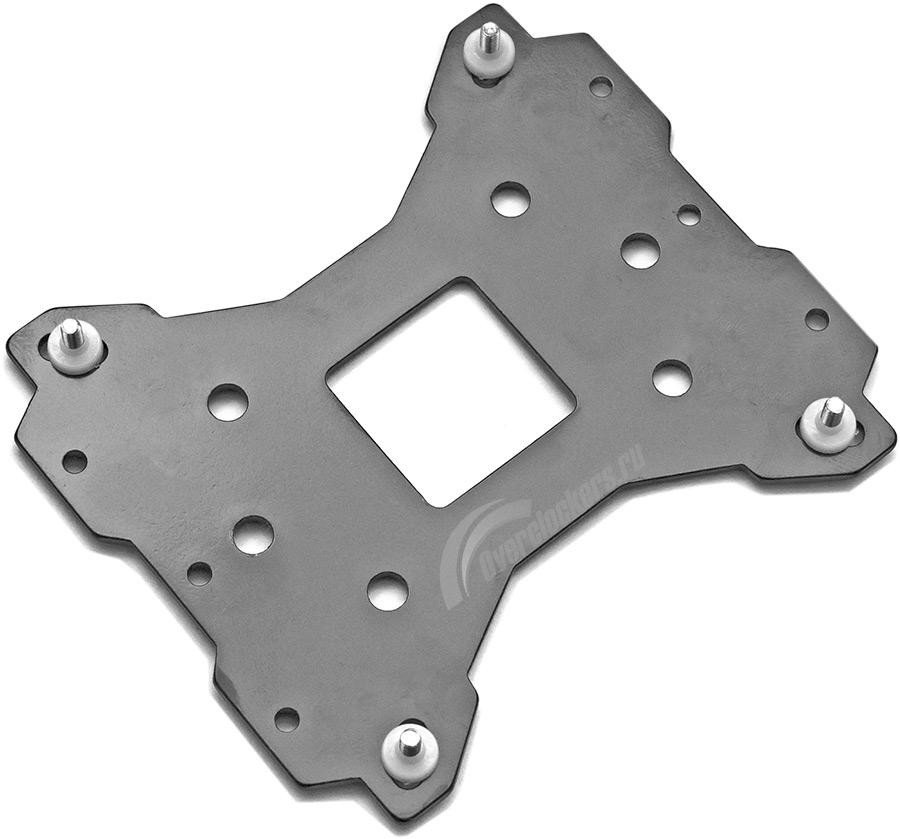

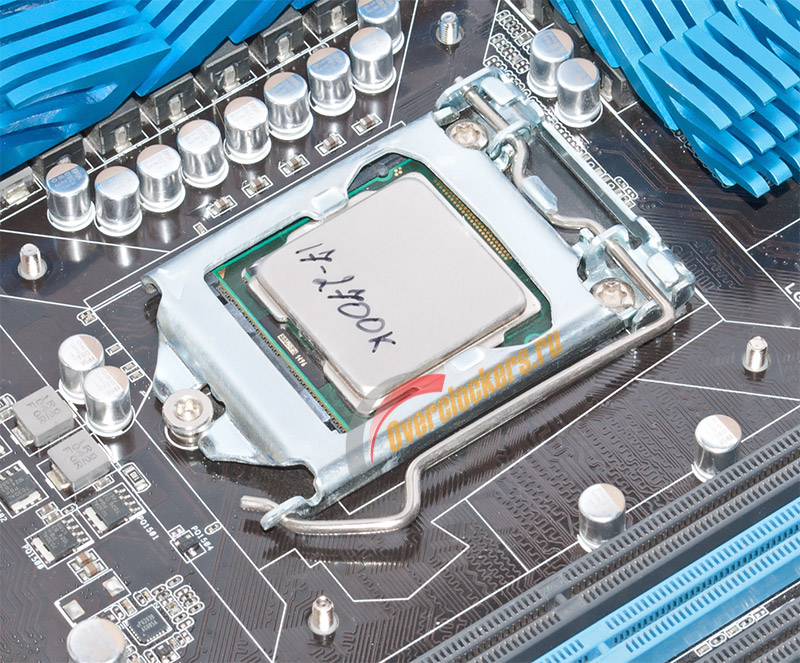

Для платформы LGA 1155 (равно как и для LGA 775/1366) начать следует с подготовки упорной крестовины («бэкплейта»). Для этого длинные болтики из комплекта (12 мм, более короткие 7 мм применяются для крепления монтажной рамки) необходимо вставить в отверстия на «бэкплейте», а сверху надеть пластиковые шайбочки.
Отмечу, что в этот раз (в отличие, например, от Archon SB-E) пластиковые детали почему-то оказались чуть великоваты – они надеваются на винты без натяга, и это создает определенные неудобства. Болтики никак не зафиксированы в крепежных отверстиях, поэтому вставить одновременно все четыре, а потом еще и надеть на них шайбы – та еще задачка; что-нибудь непременно вывалится.
После этих несложных операций крестовину нужно подложить под материнскую плату (не завидую, если вам по каким-то причинам придется монтировать кулер на весу), так чтобы винты показались на лицевой стороне текстолита.

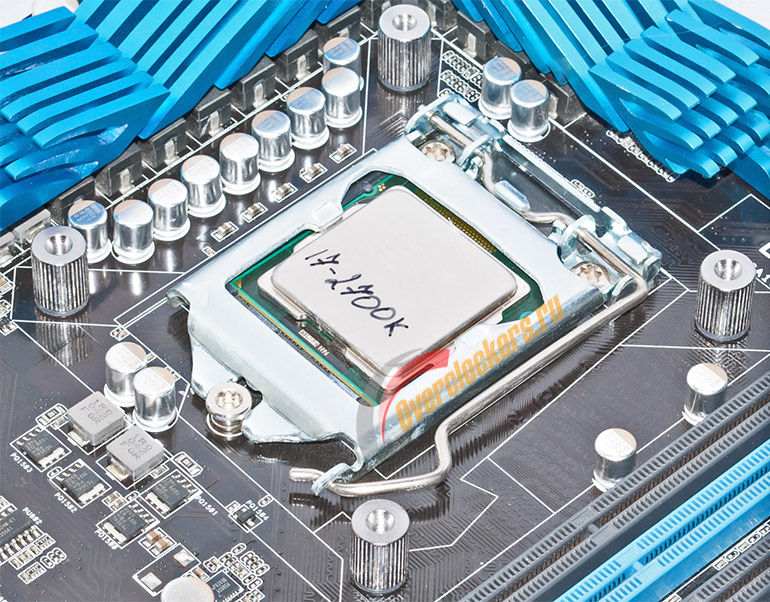

Далее на них необходимо навернуть специальные «двусторонние» гайки.

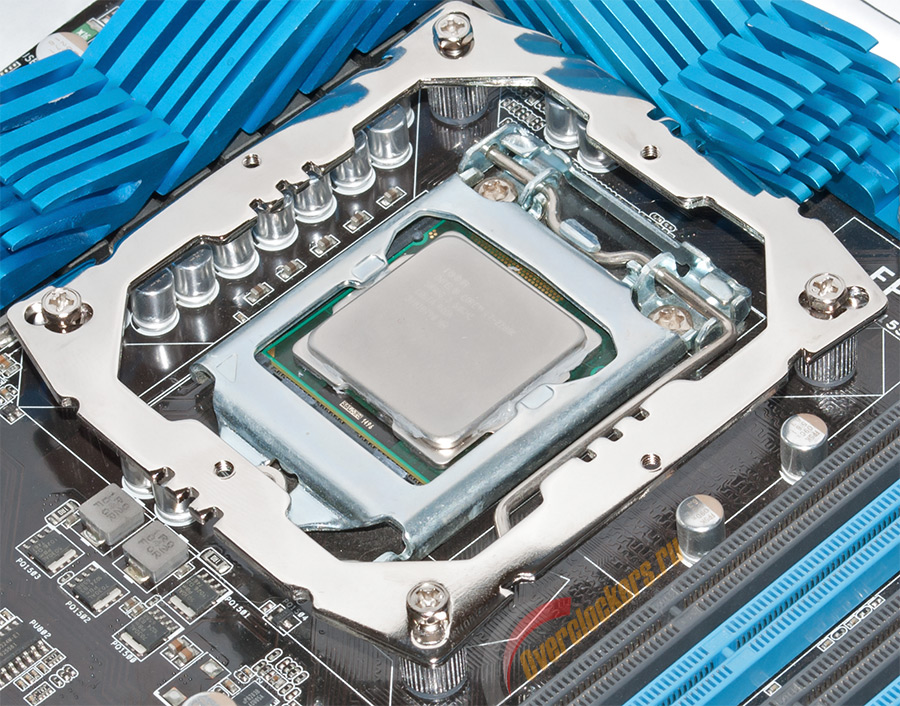

Именно к ним крепится монтажная рамка.
Непосредственно установка радиатора сводится к тому, что на основание накладывается прижимная пластина с двумя отверстиями для винтов – они вкручиваются в монтажную рамку и стягивают всю конструкцию.
«Стрелу» можно смонтировать в двух разных положениях – вдоль и поперек сокета. Я следовал рекомендациям производителя и закрепил радиатор так:
К слову, все соперники Silver Arrow SB-E также устанавливались поперек. В этом случае достигается более выгодное положение тепловых трубок: большее их количество контактирует непосредственно с областью крышки, под которой находится вытянутый кристалл CPU.

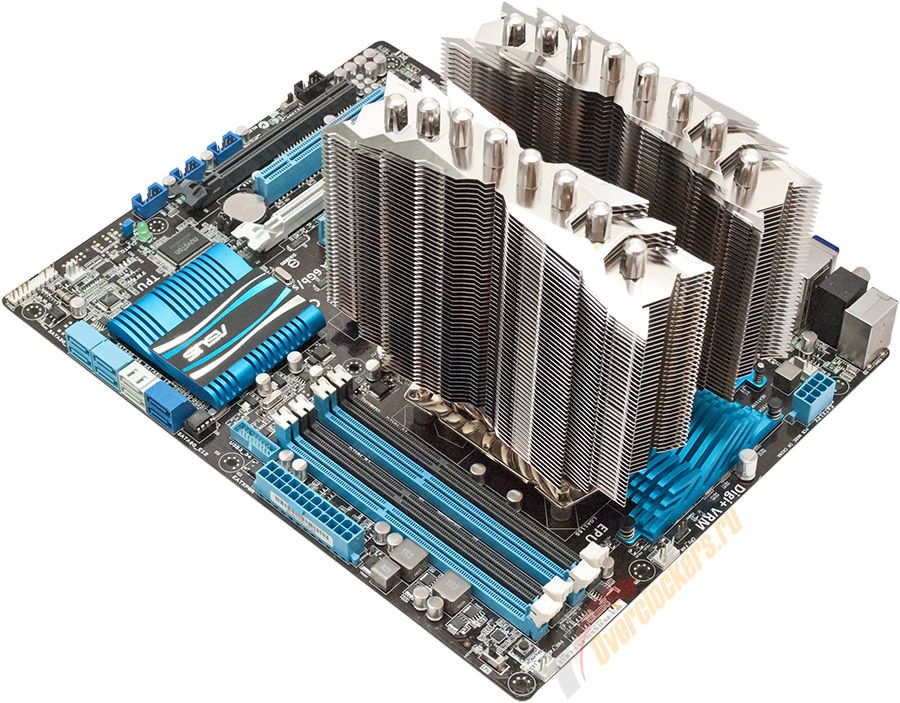

На фото выше отлично видна сильная сторона новой «Стрелы» - по меркам двухсекционных радиаторов, этот - удивительно тонок. Посмотрите, при установке двух вентиляторов слоты для модулей оперативной памяти не перекрываются. А значит, вместе с этим кулером можно использовать даже планки DDR3 с высоченными радиаторами-гребнями, чем не может похвастать ни один прямой конкурент той же компоновки.
Впрочем, если вы хотите докупить третий вентилятор, чтобы добиться максимальной эффективности, будьте осторожны – вертушка будет попросту лежать на модулях:
А «коварный план» оснастить SA SB-E сразу тремя 150 мм «пропеллерами», который наверняка уже пришел в голову кому-нибудь из читателей, лучше сразу забыть. Мало того, что придется изобретать новую систему крепления, крайние вентиляторы просто упрутся в планки памяти и радиаторы VRM CPU.
Конструкторы TR иногда «чудят» с системой крепления вентиляторов. Так, на протестированном недавно True Spirit 140 проволочные скобы необходимо было изо всех сил натягивать на рамки вертушек, в рабочем положении они напряжены как струна. У нового Silver Arrow с этим все в порядке.
Во-первых, здесь нет нужды вставлять длинные проволочные «усы» в отверстия на ребрах радиатора, скобы просто цепляются за особые выступы. Во-вторых – усилие прижима не слишком велико. В общем – удобно. Хотя и тут есть нюансы. Так, скобы нельзя заранее надеть на вентилятор - они попросту вывалятся. Также не получится закрепить их на радиаторе. В итоге приходится проворачивать вот такой трюк: прислоненная к радиатору вертушка удерживается пальцем одной руки, скобы же надеваются другой. Впрочем, это не так уж и сложно.

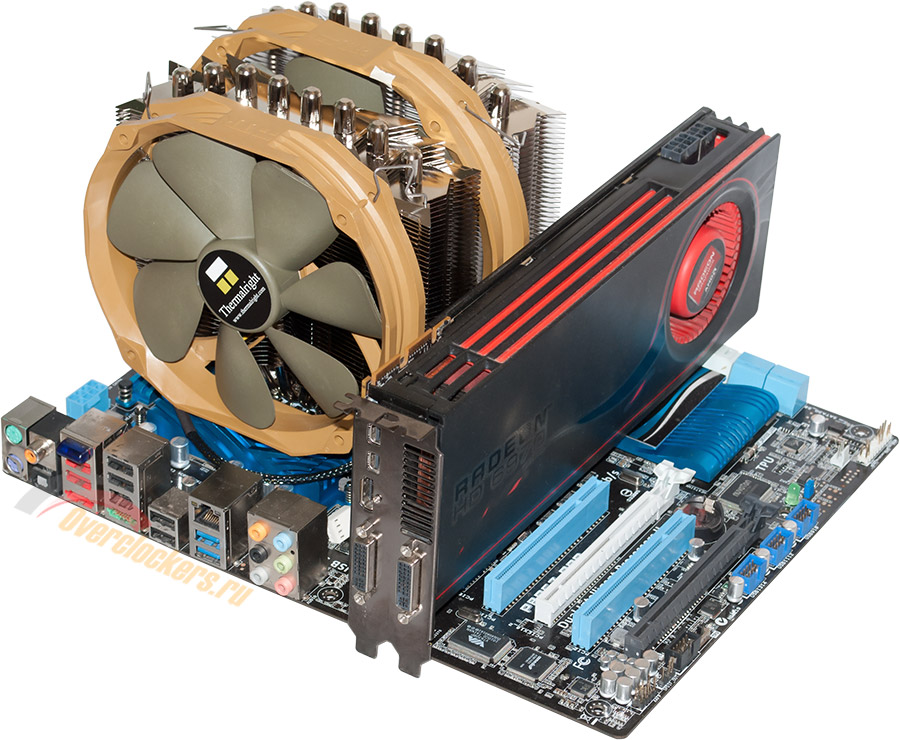

Общий вид системы в сборе:
В сравнении с Archon данный кулер чуть ниже ~175 мм против ~180 мм. Важный факт, поскольку эта особенность позволяет использовать Silver Arrow во многих корпусах, в которые односекционная модель просто не поместится из-за своей огромной высоты. Впрочем, и это солидная цифра, так что для многих «средних башен» тестируемая СО противопоказана. В то же время кулер перекрывает первый разъем расширения на стендовой материнской плате – вернее, даже не он сам, а торчащие «уши» 150 мм вентилятора. После его установки общая ширина конструкции увеличивается с 155 до 170 мм.
В остальном, ограничусь конкретными цифрами. Ширина установленного кулера составляет 170 мм, высота ~175 мм, толщина с двумя вентиляторами – 104 мм, с тремя – 131 мм. Расстояние от поверхности текстолита до нижнего ребра радиатора – ~37 мм, до рамки 140 мм вентилятора – 28 мм, до рамки 150 мм вентилятора – 23 мм.
Что ж, система крепления данного кулера столь же удобна в установке, как и у других продуктов TR. Единственное уточнение – винты на прижимной пластине находятся между секциями радиатора, поэтому подобраться к ним можно только с помощью комплектного гаечного ключа или отвертки с длинным жалом. В плане габаритов и совместимости перед нами типичный двухсекционный суперкулер, который при установке трех вентиляторов легко может перекрыть половину материнской платы.
| Наименование | Thermalright True Spirit 140 |
Thermalright Archon |
Thermalright Silver Arrow |
Thermalright Silver Arrow SB-E |
Noctua NH-D14 |
| Габариты радиаторов, мм | 155 x 53 x 170 (В) | 155 x 53 x 170 (В) | 147 x 123 x 165 (В) | 155 х 104 х 163 (В) | 140 x 132 x 160 (В) |
| Габариты радиаторов с комплектными вентиляторами, мм | 155 x 80 x 175 (В) | 155 x 80 x 180 (В) | 150 х 148 х 170 (В) | 170 х 132 х 175 (В) | 160 х 158 х 170 (В) |
| Масса, г | 610+165 | 825+165 | 825+330 | 800+355 | 910+330 |
| Материал основания | Никелированная медь | Никелированная медь | Никелированная медь | Никелированная медь | Никелированная медь |
| Материал ребер | Алюминий | Никелированный алюминий | Никелированный алюминий | Никелированный алюминий | Алюминий |
| Количество пластин, шт. | 50 | 50 | 55 (110) | 51 (102) | 48 х 2 |
| Расстояние между ребрами, мм | 2.0 | 2.0 | 1.6 | 1.8 | 2.5 |
| Толщина пластин, мм | 0.5 | 0.5 | 0.3 | 0.4 | 0.5 |
| Площадь рассеивания, кв. мм | ~9000 | ~9000 | ~11000 | ~10500 | ~11500 |
| Материал тепловых трубок | Медь | Никелированная медь | Никелированная медь | Никелированная медь | Никелированная медь |
| Диаметр тепловых трубок, мм | 6 | 6 | 8 | 6 | 6 |
| Количество тепловых трубок, шт. | 6 | 6 | 4 | 8 | 6 |
| Типоразмер вентиляторов, мм | 120/140 | 120/140 | 120/140 | 140/150 | 120/140 |
| Максимальное количество вентиляторов, шт. | 2 | 2 | 3 | 3 | 3 |
| Вентиляторов в комплекте, шт. | 1 | 1 | 2 | 2 | 2 |
| Совместимость с процессорами | Intel LGA 775/ 1155/ 1156/ 1366; AMD Socket AM2/ AM2+/ AM3 |
Intel LGA 775/ 1155/ 1156/ 1366; AMD Socket AM2/ AM2+/ AM3 |
Intel LGA 775/ 1156/ 1366; AMD Socket AM2/ AM2+/ AM3 |
Intel LGA 775/ 1156/ 1366/ 2011; AMD Socket AM2/ AM2+/ AM3 |
Intel LGA 775/ 1155/ 1156/ 1366; AMD Socket AM2/ AM2+/ AM3 |
Программное обеспечение
Стендовый Intel Core i7-2700К был разогнан до 4800 МГц (48 х 100 МГц) при напряжении питания 1.41 В. Разгон процессора проводился без использования дополнительных утилит – изменением параметров в BIOS Setup. Оперативная память работала в штатном режиме X.M.P. (1600 МГц, 7-7-7-20-2Т). Видеокарта Radeon HD 6970 функционировала на стандартных частотах.
Для прогрева CPU использовался традиционный тест Linpack в оболочке LinX версии 0.6.4 (четыре потока, объем выделяемой памяти 2048 Мбайт, 10 прогонов).
На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью утилит Speed Fan 4.44 и Real Temp 3.60.
Уровень шума измерялся при помощи цифрового шумомера Becool ВС-8922 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 26.5-27 дБ. Результаты округлялись до целых чисел. Температура воздуха в помещении составляла 26-27 градусов по Цельсию.
Противниками нынешнего испытуемого выступают другие продукты Thermalright. Это стандартная «четырехтрубная» версия Silver Arrow, один из лучших односекционных радиаторов – Archon, и не уступающий ему бюджетный «гиперкулер» True Spirit 140, отличающийся прямо-таки ультимативным балансом цены и производительности. Чтобы разбавить эту компанию, также была протестирована модель Noctua NH-D14 – мощный двухсекционный радиатор, уже не раз упоминавшийся в статье. Надо ли говорить, что соперники у «Стрелы» SB-E более чем серьезные, любой из перечисленных радиаторов может выступать в качестве эталона в сравнительном тестировании систем воздушного охлаждения.
Первый тест, пожалуй, самый важный – эффективность кулеров «из коробки». Это означает: с теми вентиляторами, которые посчитали нужным применить сами конструкторы Thermalright, без дополнительной регулировки оборотов. Напомню, что участники теста используют следующие вертушки:
И мы видим очень серьезную разницу между двухсекционными и односекционными радиаторами. Archon и True Spirit оснащены только одним вентилятором, что серьезно снижает их эффективность. «Стрелы» выступают на равных, старый кулер даже чуть превзошел SA SB-E. NH-D14 уверенно держится в общей группе, расположившись как раз между «Архонтами» и «Стрелами».
Что касается уровня шума, все кулеры показали предельно близкие результаты. Правда, «односекционники», оснащенные только одним вентилятором, работают чуть тише. Я предполагал, что SA SB-E с тихим TR TY-150 и обновленным TR TY-141 сумеет выйти в лидеры, но этого не случилось. Лопасти нового 140 мм вентилятора раскручиваются до 1150 об/мин, как и у TR TY-140.
Теперь следующий тест. В этом случае проводилась проверка эффективности работы радиаторов с одинаковыми вентиляторами. В качестве стандартной вертушки была выбрана «компромиссная» TR TY-140. Все кулеры оснащались двумя такими моделями. Это стандартная конфигурация для Silver Arrow; True Spirit 140 и Archon оснащаются идентичными вентиляторами – но только одним. SA SB-E находится, пожалуй, в самых невыгодных условиях, интересно проверить, какие результаты покажет этот кулер. На все двухсекционные радиаторы вентиляторы устанавливались стандартным способом: один – между секций, второй – на «вдув».
И здесь наблюдается фактический полный паритет между участниками теста. Archon и TS 140 показывают чуть лучшие результаты на меньших оборотах, SA и SA SB-E – на больших. Хорошо заметен небольшой проигрыш радиатора Noctua во всех режимах. В предыдущем случае этот кулер смог бороться с моделями TR из-за большей скорости вращения вентиляторов.
По уровню шума все участники теста равноценны, мизерная разница, обеспечиваемая отличиями в строении радиаторов, неуловима на слух.
Теперь пришло время открыть последний козырь «двухсекционников» - возможность установки третьего вентилятора «на выдув». Как и в предыдущем случае, используются вентиляторы TR TY-140.
И что же? Польза минимальна – температура процессора упала в среднем на градус.
Установка третьей вертушки не привела к росту уровня шума. Правда, на максимальных оборотах шумомер все-таки показал значение, приблизительно на 0.4-0.5 дБ выше, которое и было округлено до целого числа. Однако на слух такая разница незаметна.
Что же в итоге? Пожалуй, TR – единственная компания, которая может позволить себе выпускать четыре разных радиатора, показывающих равную (и, замечу, очень высокую) эффективность в тестах. Различия так малы, что при покупке ими можно пренебречь и ориентироваться на другие факторы. Отмечу очередной триумф True Spirit 140 – этот кулер, поборовшийся на равных с Archon в недавнем тестировании, теперь успешно противостоял и лучшим двухсекционным моделям компании. А ведь он почти вдвое дешевле других участников теста – комментарии излишни.
Noctua NH-D14 - также очень эффективный радиатор, однако выше было наглядно продемонстрировано, что он все же уступает градус-другой всем соперникам при использовании тех же вентиляторов.
Итак, тест Silver Arrow SB-E на «непрофильной» платформе позволил выяснить, что этот кулер недаром носит свой буквенный индекс. С другой стороны, данная модель не превзошла обычную «четырехтрубную Стрелу» при охлаждении Intel Core i7-2700K.
Модификация и правда вышла «однобокой». Это наглядно показывают тесты Silver Arrow SB-E в связке с «рекомендованным» процессором, которые в изобилии встречаются в интернете. При таком раскладе кулер стабильно превосходит стандартную SA на несколько градусов во всех режимах.
В дополнение отмечу, что все участники нынешнего теста показали предельно близкие результаты.
Плюсы:
Итак, Silver Arrow SB-E – настоящее произведение инженерного искусства, которое отлично выглядит и совсем неплохо работает. Ахиллесова пята этого радиатора – слишком узкая специализация. Что ж, бои суперкулеров на «народной» платформе LGA 1155 продолжатся в следующем материале. На очереди весьма интересный новичок, который вполне способен поспорить с лучшими моделями Thermalright.
