Если раньше входным билетом в клуб LGA 2011 считалась покупка процессора Intel Core i7-3930К стоимостью порядка 20 000 рублей, то теперь цена вступления снижена практически вдвое с появлением в рознице Core I7-3820. Однако последнее вовсе не означает переход этой платформы в более низший сегмент, она по-прежнему остаётся уделом обеспеченных энтузиастов и ряда профессионалов.
Крупнейшие производители материнских плат представили сразу несколько моделей на единственном настольном чипсете, поддерживающем эту архитектуру – Intel X79. В линейках есть как доступные платы (если подобная формулировка вообще применима к данной платформе) так и более дорогие, нафаршированные различными технологическими достижениями. Но представим, что наша цель – самая простая модель, с тем необходимым набором функций, который предлагает чипсет Intel X79.
Компания ASUS не нуждается в представлении – это один из лидеров производства материнских плат. Что же может она предложить нетребовательному пользователю, желающему потратить как можно меньше денег на новую платформу Intel LGA 2011? Это материнская плата ASUS P9X79 без каких-либо приставок. На момент подготовки материала её можно было найти в московской рознице за 8 000 рублей. По сравнению с конкурентами её не назовешь дешевой, но в модельном ряду производителя она – самая доступная. Проверим, можно ли сэкономить на новой платформе с этой платой, и что это в итоге даст.
Коробка ничем не выделяется на фоне других плат компании ASUS.
Уже здесь можно насторожиться и подумать: «То ли вообще я покупаю?». Обычная тёмная коробка с лаконичными яркими надписями и вставками логотипов на лицевой части. Практически та же упаковка у всех материнских плат ASUS, за исключением разве что привилегированных серий TUF и ROG. Да, изменилось название – P9X79, но дизайн и цветовая палитра остались прежними, а кто будет разглядывать все эти новые логотипы, вперемешку со старыми? Иными словами, заметить с первого взгляда в толпе бюджетных плат ASUS именно эту модель невозможно, конечно, если вы не эксперт в области компьютерного «железа» и не знаете характеристики всех продуктов наизусть.
Как уже упоминалось, дизайн лицевой части не представляет собой ничего особенного. В левом верхнем углу белыми буквами обозначен логотип производителя, а ниже, крупными символами - модель платы, сочетающая белый и жёлто-зелёный цвета. В правом верхнем углу видна жёлтая полоска с надписью PCI–e 3.0 Ready, что означает о поддержке соответствующего интерфейса. Чуть левее размещён большой круглый логотип Dual Intelligent Processor 3.
Если вы помните, то в линейке плат ASUS на чипсетах Intel шестой серии использовалась вторая версия этой технологии, а логотип был практической копией нового, поэтому различий мало. Производитель же хочет поиграть с нами в игру «Найди 10 отличий». Теперь добавилась система интеллектуального цифрового питания памяти, за которую должна отвечать отдельно выделенная микросхема-контроллер.
По нижнему краю на лицевой стороне есть две группы значков. Те, что расположены левее, представляют какое-нибудь техническое решение, применяемое в этой плате. В правом углу пять логотипов знакомят с поддержкой тех или иных технологий.
Лицевая часть помимо прочего является крышкой, под которой есть смотровое окошко, а обратная сторона задействована для описания технических решений.
Крепление осуществляется при помощи двух липучек, что удобно, поскольку крышка не болтается, будучи надежно зафиксированной.
Переворачиваем коробку и снова видим практически копию какой-либо платы шестого семейства, не относящейся ни к одной из двух фирменных серий.
В левом верхнем углу в той же цветовой гамме, что и на лицевой части, приведено наименование модели. Чуть ниже есть небольшое изображение платы с указателями и подписями к ним. Под всем этим находится спецификация платы. Справа есть несколько вставок с описаниями ключевых технологических достижений компании.
Настал момент открыть коробку и заглянуть внутрь.
Сверху расположен картонный лоток с платой в антистатическом пакете. Под ним находится картонная подкладка с разделителем по середине, где разложены инструкции и аксессуары.
Вроде всё как обычно, ничего примечательного нет. Но случайно наткнулся у себя на старую коробку платы ASUS P6T Deluxe и, что называется, «почувствовал разницу». Можно возразить, что Deluxe всегда отличался богатством комплекта и прочим, но теперь даже он выглядит как более бюджетные продукты.
Среди информационных носителей можно обнаружить следующее:
Такой же набор можно встретить в комплекте любой другой платы производства ASUS, ну разве что исключая инструкцию по монтажу процессора, потому что сокет пока остаётся диковинным.
Посмотрим, что ещё присутствует среди поставляемых аксессуаров.
Совсем не густо, если учесть, что плата не такая уж дешёвая по сравнению с конкурентами. Ещё бы пару кабелей SATA, мостик Cross Fire (раз уж на упаковке красуется соответствующий логотип), можно и планку с портами USB и IEEE1394, но это я уже размечтался.
Визуально материнская плата ASUS P9X79 выглядит большой, но это всего лишь иллюзия.
Размеры её стандартны для форм-фактора ATX и составляют 305 х 244 мм. Она просто нафарширована различными элементами, часть которых можно обнаружить на обратной стороне. Качество изготовления находится на высоком уровне. Все элементы расположены ровно, пайка аккуратная, никаких лишних следов нет. Сразу бросаются в глаза восемь слотов для памяти DDR3 и массивный радиатор набора логики. Процессорный разъем тоже кажется огромным по сравнению с LGA 1366 или LGA 1155.
Для организации питания предусмотрено два разъёма ATX – 24-х и 8-ми контактные. Возможно ли задействовать другие варианты? 24+4 – работает, но я бы не стал рисковать и поставил бы современный блок питания для этой системы.
Для модулей оперативной памяти типа DDR3 выделено восемь разъёмов. Максимальный допустимый объём при использовании восьмигигабайтных планок равняется соответственно 64 Гбайтам. С учётом относительной доступности модулей ёмкостью 4 Гбайта можно без особого труда обзавестись 32 Гбайтами памяти. Пользователю придётся выбрать одно из двух: либо использовать большой кулер и память с маленькими радиаторами или вовсе без них, либо СВО и любые модули.
Разъёмы двух цветов (голубого и чёрного) чередуют друг друга, относительно процессорного «гнезда» они расположены двумя четверками. Для активации четырёхканального режима работы необходимо устанавливать модули в слоты одного цвета. Для облегчения монтажа защёлки есть только с одной стороны, с другой находятся фиксаторы. Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц со штатным напряжением 1.5 В.
Что там на счёт цифрового интеллектуального питания памяти, маркетинговый трюк? Нет, всё соответствует действительности. Рядом с каждой четвёркой разъёмов распаяно по одному контроллеру с двумя фазами.
Традиционно микросхемы ШИМ-контроллеров ASUS маркирует на свой манер. Зато хорошо видны драйверы CHiL 8515 и мосфетные сборки, состоящие из двух пар 7030AL и 5030AL.
Теперь посмотрим на систему питания процессора. Она расположена по верхнему краю платы, другое место под неё найти было бы непросто.
Питание осуществляется по схеме «8+2», что хорошо заметно по катушкам индуктивности. Часть силовых элементов находится на обратной стороне в этом же месте.
На каждую из восьми фаз приходится по два мосфета 7030AL и по два 5030AL. На оставшиеся две - по паре 5030AL и по одному 7030AL. ШИМ-контроллер находится недалеко, чуть выше защёлок слотов памяти.
На нём нанесена маркировка DIGI+ VRM / EPU ASP1000C. Ещё две фазы Vccsa спрятались немного ниже процессорного разъема.
В качестве ШИМ-контроллера используется микросхема uP1606. В целом силовая подсистема выглядит очень внушительно и должна обеспечить процессор и память питанием с лихвой, что позже будет проверено на практике.
Тепло от силовых элементов помогает отводить большой алюминиевый радиатор сложной формы.

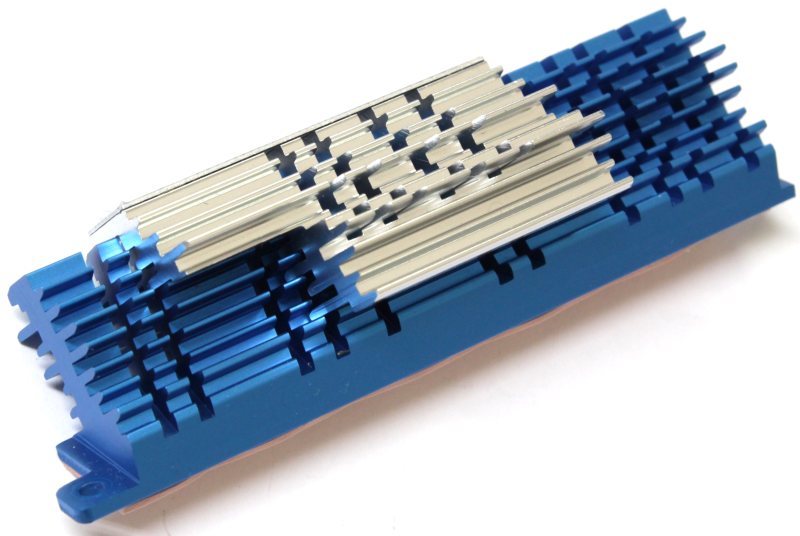

Порой мне кажется, что ASUS проводит конкурсы среди своих инженеров на самую незаурядную конструкцию радиатора. И с каждым последующим этапом их формы становятся все более и более футуристичными. В данном случае радиатор состоит из двух частей и алюминиевой пластинки с надписью Dual Intelligent Processors III.

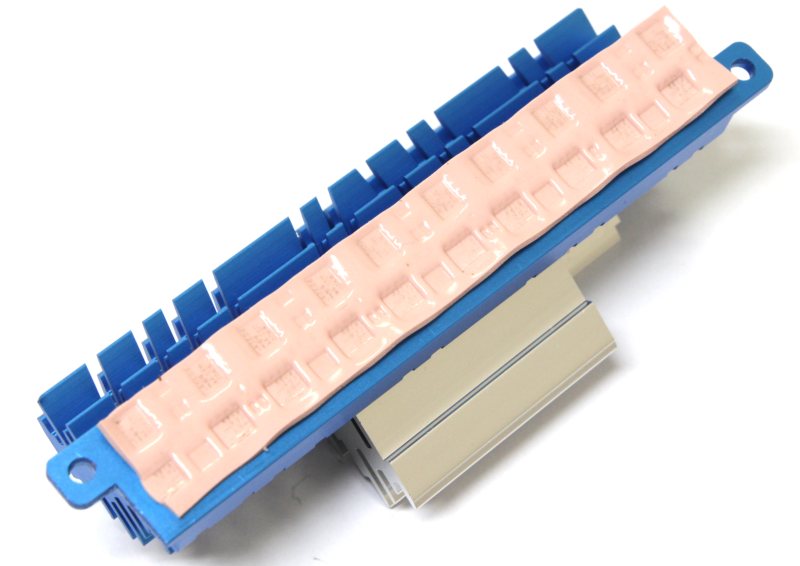

Нижняя часть голубого цвета контактирует с силовыми элементами через мягкую, розовую термопрокладку толщиной около 1 мм. Верхняя часть не окрашена, поэтому видна её металлическая база, покрытая тонким лаком. Стыкуются они пазами и склеены между собой. Крепление всей конструкции производится двумя подпружиненными винтами к алюминиевой планке с обратной стороны, также накрывающей мосфеты.

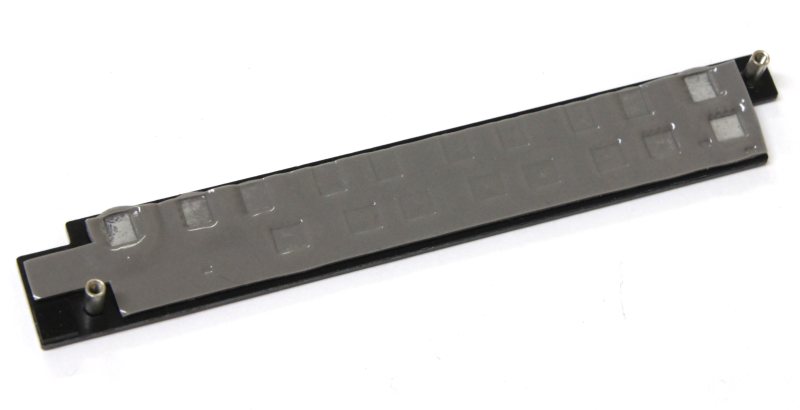

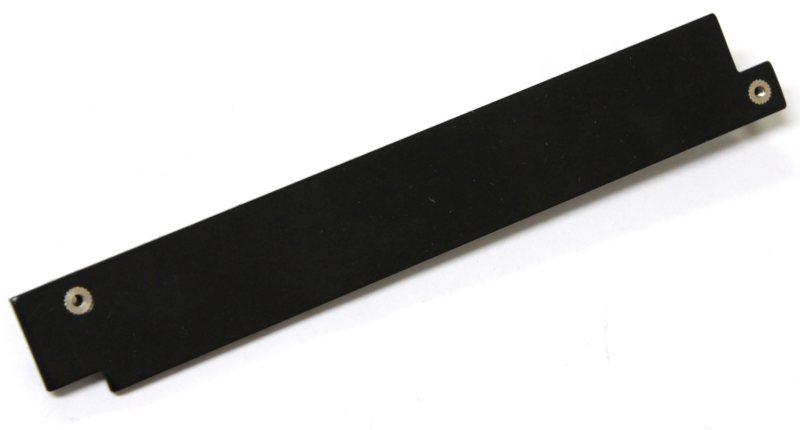

Это обычная чёрная пластинка с двумя стальными втулками-направляющими для крепления. Здесь используется термопрокладка серого цвета. Налицо явное несоответствие. Нет, не в цветности термоинтерфейсов, а в устройствах отвода тепла. Получается, что силовые элементы греются гораздо больше с лицевой стороны, чем с обратной?

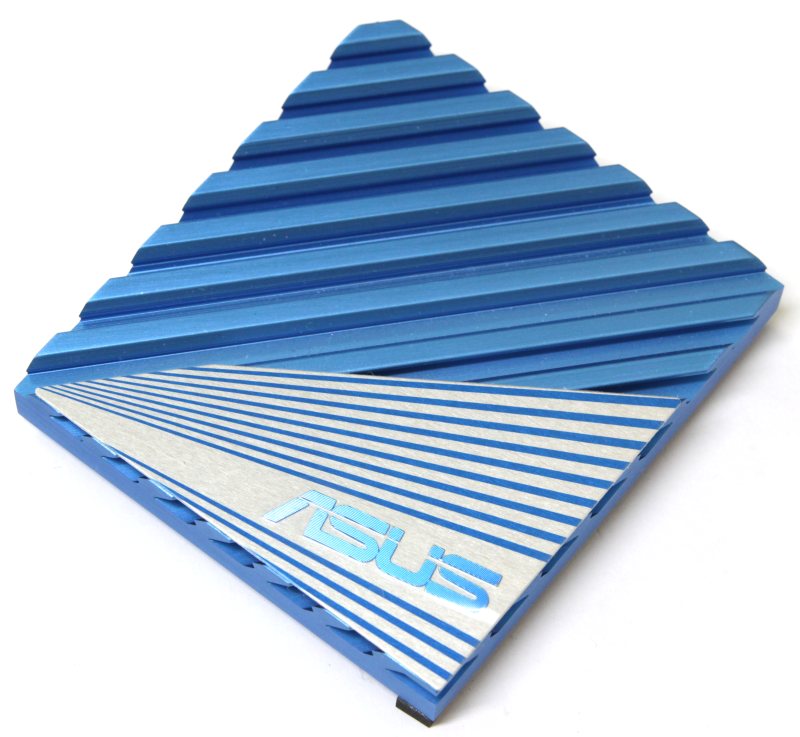

Еще один большой плоский радиатор, рассеивающий тепло набора логики Intel X79.

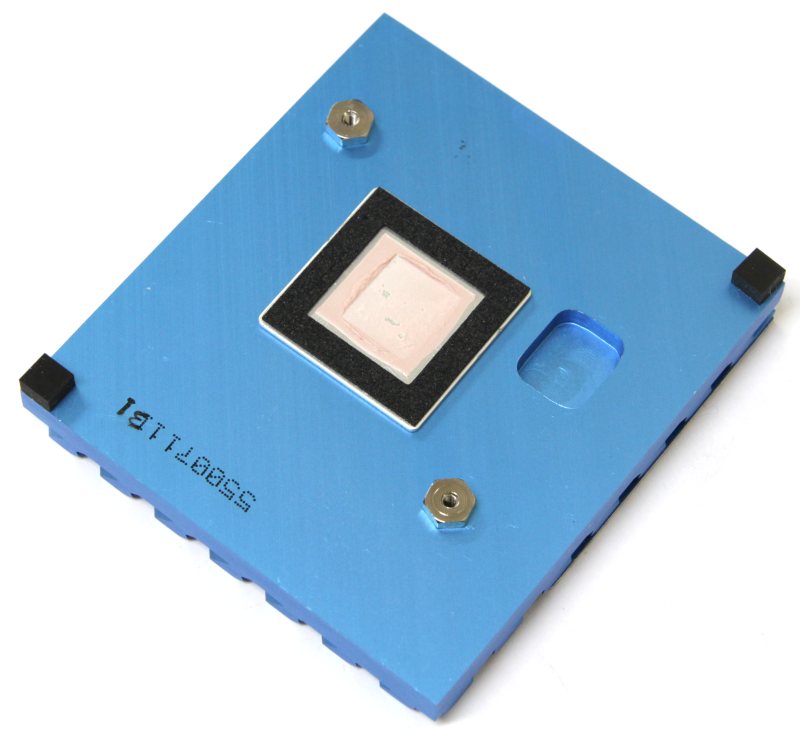

Он также изготовлен из алюминия и трёх частей. Снизу это небольшое основание из того же металла, приклеенное к основному телу радиатора. Сверху всю конструкцию венчает пластинка с логотипом производителя. Рёбра радиатора нечастые, невысокие и проходят по диагонали. С обратной стороны можно увидеть две приклеенные стальные гайки, защитную рамку из мягкого пористого материала около места контакта и два ограничительных кубика для избегания перекосов. В качестве термоинтерфейса по традиции используется розовая «терможвачка».
Следует заметить, что система охлаждения лишена как тепловых трубок, сложных конструкций, так и активных устройств в лице вентиляторов (для них не предусмотрено даже никакого монтажа). Достаточно ли будет пассивного режима? Проверим при тестировании.

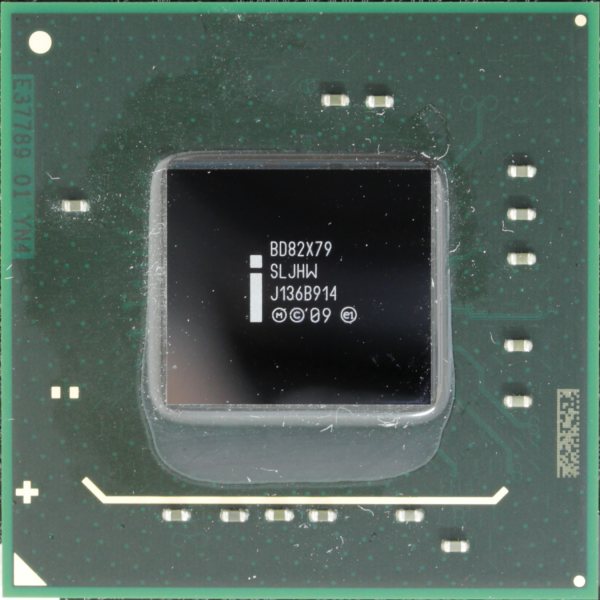

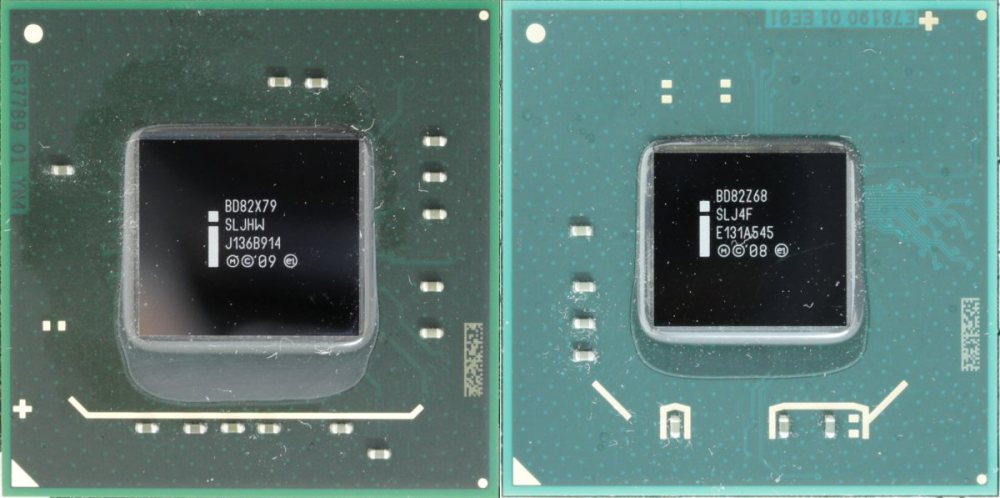

Под большим плоским радиатором находится чипсет Intel X79, известный как Patsburg.
Размер кристалла немного увеличился по сравнению с представителями шестой серии.
Что же касается функциональных возможностей, то они практически не претерпели изменений, поскольку находящийся SAS-контроллер неактивен из-за ошибки в этой ревизии (где-то подобное уже было). Соответственно, в обновлённом варианте он заработает в полную силу. Ну а как же увеличение количества портов SATA 3 и интеграция контроллера USB 3.0? Этого, к сожалению, ничего нет. Поэтому сейчас Intel X79 никаких преимуществ перед чипсетами прошлой серии не даёт. А как же сорок линий PCI-e 3.0? А они также переехали в процессор, как и на платформе LGA 1155 (правда, там сейчас ещё версия 2.0 и двадцать линий).
К слову сказать, на плате есть три слота PCI-e x16 с поддержкой третьего поколения интерфейса.
Работают они по формуле х16+х16+х8. Соответственно получается полноценный режим SLI, CrossFireX, а также Quad SLI и Quad CrossFireX. К тому же это беспроигрышный вариант для установки двух видеоадаптеров с трёхслотовой системой охлаждения. Кроме этого есть два слота PCI-e x1 и один обычный PCI.
Для поддержки накопителей и приводов на плате есть шесть портов SATA. Два из них SATA 3, оставшиеся четыре – SATA II.
Все они представлены средствами интегрированного в чипсет контроллера. На задней панели можно обнаружить ещё пару портов eSATA, один из которых с поддержкой питания. Они обеспечиваются отдельным контроллером Asmedia ASM1061, распаянным неподалёку.
Чипсет предусматривает поддержку четырнадцати портов USB 2.0. На плате, по нижнему краю можно найти четыре колодки синего цвета для подключения восьми устройств и ещё шесть портов на задней панели.
Есть поддержка стандарта USB 3.0. четыре таких разъёма можно обнаружить на задней панели.
Представлены они двумя контроллерами Asmedia ASM1042, которые находятся недалеко от задней панели.

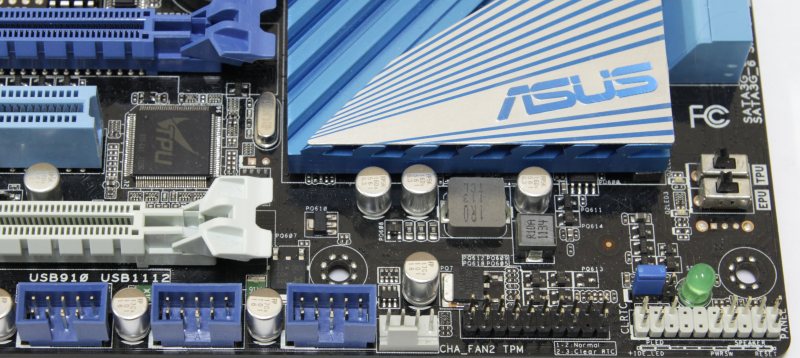

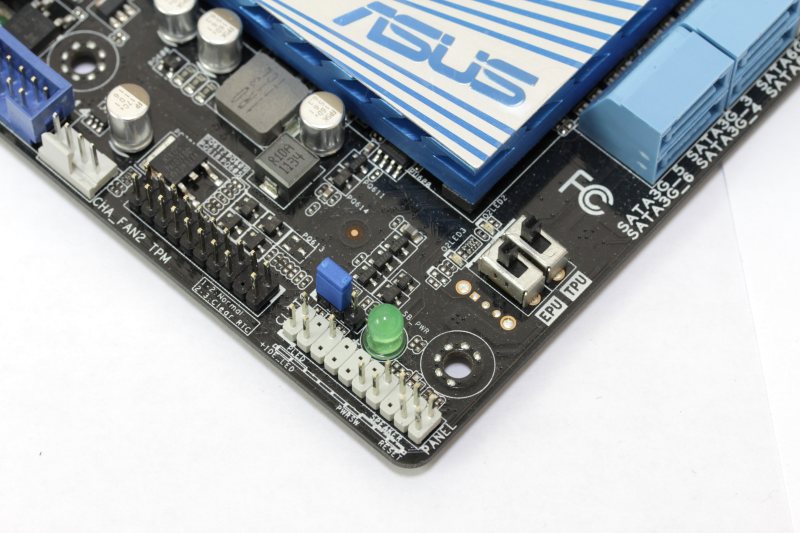

В правом нижнем углу традиционно разместился разъем для подключения кнопок и индикаторов корпуса.
Неподалеку есть зелёный диод, показывающий наличие питания на плате, и джампер для сброса настроек BIOS. Кроме этого можно обнаружить два переключателя TPU и EPU, которые активируют соответствующие функции. Чуть левее по нижнему краю расположен штырьковый разъём для подключения TPM.
Там же недалеко виднеется микросхема с надписью TPU, которая обеспечивает работу одноимённой технологии.
Слева по нижнему краю расположен разъём COM-порта.

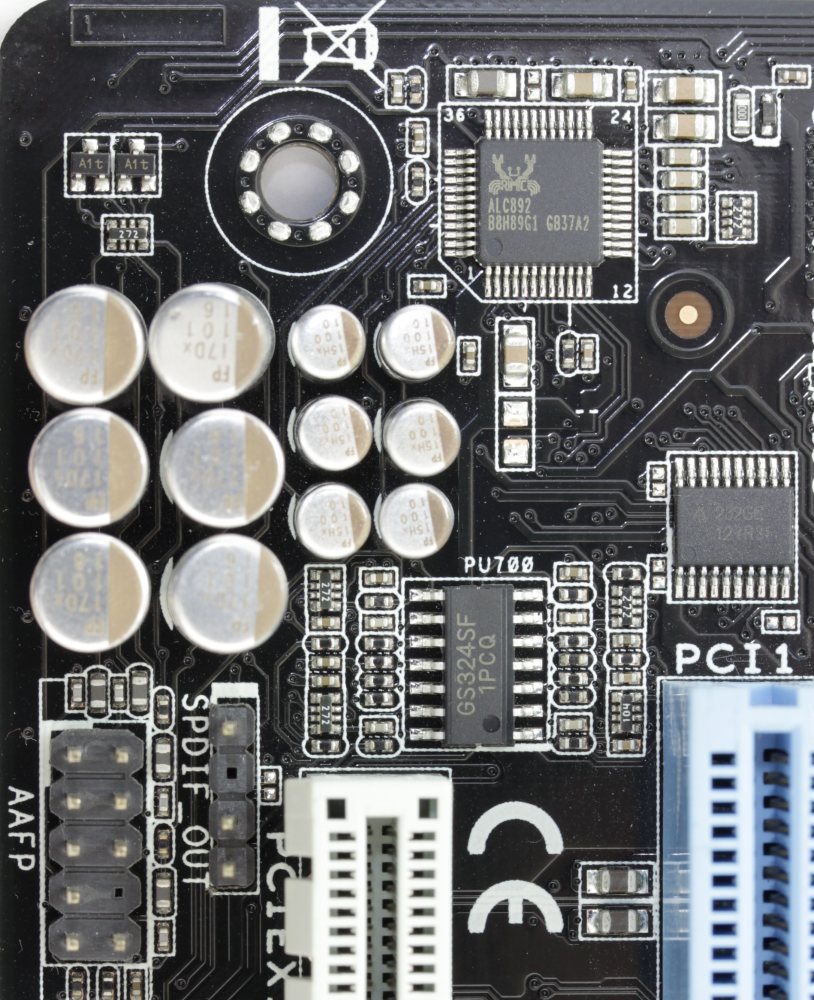

А в левом нижнем углу - микросхема звукового кодека Realtek ALC892.
Рядом находятся разъёмы SPDIF Out и передней аудиопанели.
Выше по левой стороне расположена микросхема системного мониторинга и контроллера ввода/вывода Nuvoton NCT6776F.

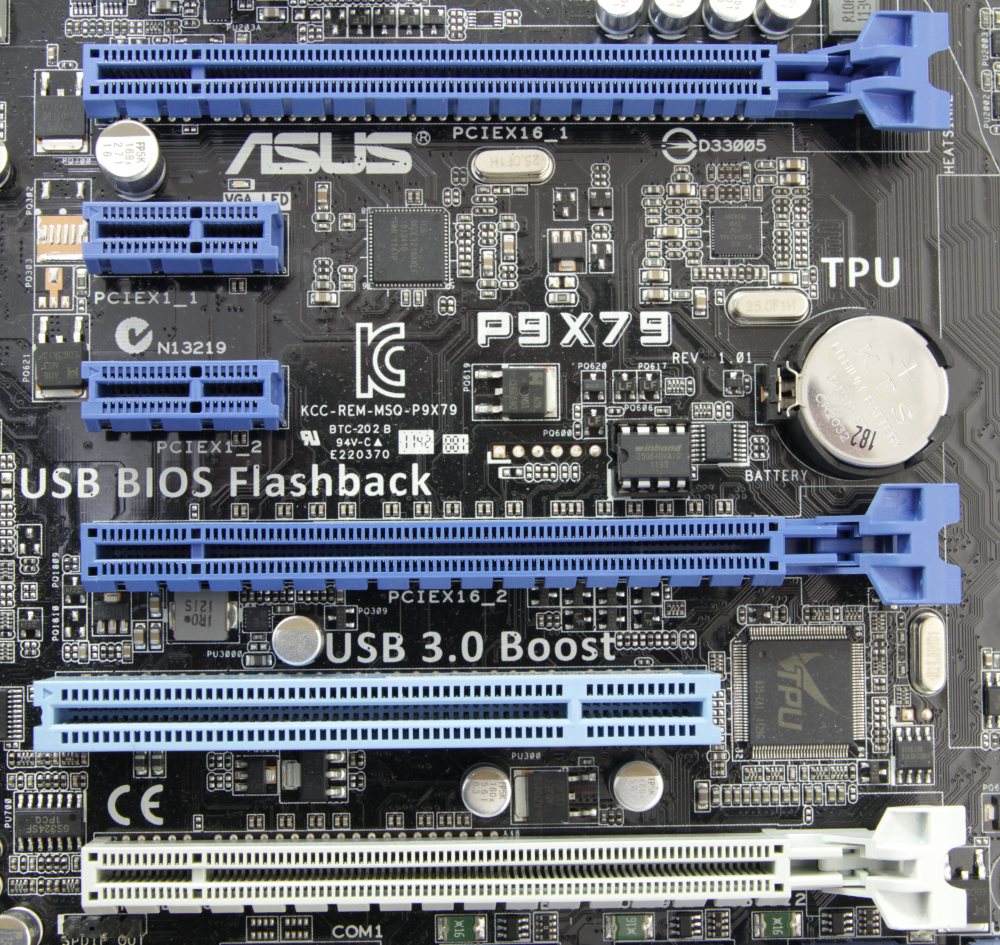

Между двумя слотами PCI-e x16 находятся следующие компоненты:
Это микросхемы ICS 9FGL1218AKLF, ICS 32SQ428AL (два тактовых генератора), «чип» BIOS и батарейка.
Выше по левому краю расположен контроллер шины IEEE 1394, представленный микросхемой VIA VT6315N, которая обеспечивает два порта этого интерфейса.
Однако на плате нашлось место всего одному на задней панели.
Выше его находится гигабитный сетевой контроллер Intel 82579V.
Рядом с основным 24-х контактным разъёмом питания ATX можно найти маленькую кнопочку, которая называется MemOK!.
Она позволяет улучшить совместимость при работе с оперативной памятью.

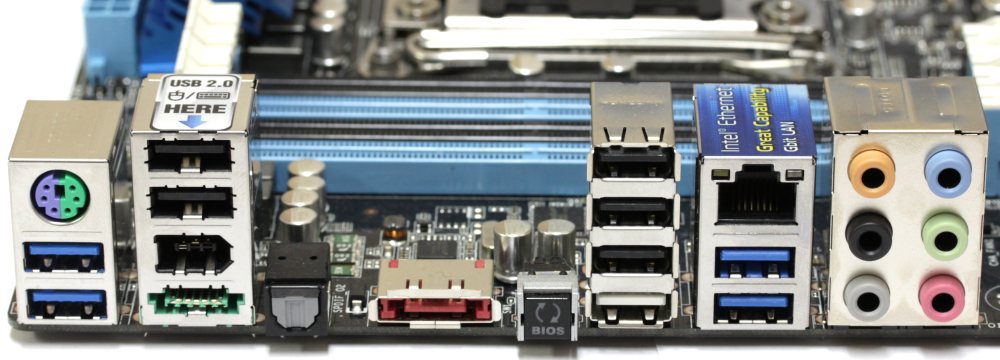

Теперь посмотрим на заднюю панель.
| Поддерживаемые процессоры | Core i7 второго поколения в исполнении Socket 2011 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel X79 Express |
| Оперативная память | 8 x 240-pin DDR3 DIMM, четырёхканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц |
| Слоты расширения | 3 - PCIe 3.0 x16 (нижний в режиме x8) 2 - PCIe 3.0 x1 1 - PCI 2.2 |
| Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, Quad SLI (x16+x16+x8). |
| Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD |
| Поддержка IDE и eSATA | нет; 2x eSATA Asmedia ASM1061 |
| Сеть | 1х Intel 82579V |
| Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
| USB 2.0 | 6+8x USB 2.0 (Intel X79) |
| USB 3.0 | 4x Asmedia ASM1042 |
| IEEE-1394 | 1x VIA VT6315N |
| Системный мониторинг | Nuvoton NCT6776F |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 клавиатура или мышь 6x USB 2.0/1.1 3х USB 3.0 1x IEEE 1394 2x eSATA 1x RJ45 1x optical S/PDIF Out 6x 3,5 мм Jack 1x кнопка BIOS |
| Фирменные технологии | Auto Tuning TurboV TPU switch EPU EPU switch CPU Power Utility DRAM Power Utility MemOK! AI Suite II Ai Charger ASUS UEFI BIOS EZ Mode USB 3.0 Boost Stylish Fanless Design Heat-sink solution ASUS Fan Xpert+ USB BIOS Flashback ASUS Q-Shield ASUS O.C. Profile ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2 Multi-language BIOS ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) ASUS Q-Slot ASUS Q-DIMM ASUS Q-Connector |
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
На «прошивки» для родственных плат (неоднократно протестированных в лаборатории) данный BIOS похож не только своим внешним видом, но и частично некоторыми пунктами, поэтому все детали приведены в видеоролике ниже, а я остановлюсь на некоторых моментах.
Встречает та же самая страничка EZ Mode, меняется только конфигурация и время.
Аналогичным образом нажимаем на кнопку в правом верхнем углу и переходим в меню Advanced. Здесь наиболее интересная вкладка - Ai Tweaker.
Это страница, посвящённая разгону. Сверху жёлтым цветом отображаются текущие итоговые значения частоты процессора и памяти. Ниже идут установки шины BCLK и значения делителя CPU Strap. Еще ниже пункт Memory Frequency, где можно выбрать одно из значений частоты памяти.
Обратите внимание, что в спецификации ничего не сказано о делителе 2666, хотя здесь он присутствует.
Далее идут четыре ссылки, первая из которых (OC Tuner) посвящена автоматическому разгону.
За ней следует пункт DRAM Timing Control, который переносит на страницу с настройками таймингов памяти.
Параметров здесь очень много, но мне пригодились лишь верхние основные значения.
Чередует его ссылка DIGI+ Power Control.
В открывшемся окне осуществляются настройки питания процессора, системного агента, контроллера памяти. Именно здесь настраиваются параметры работы фаз и Load Line Calibration. Вот, пожалуй, основное изменение – создание отдельного раздела для управления питанием процессора и его компонентов.
Следом идёт пункт CPU Performance Settings.
На этой странице можно изменить турбомножитель и всячески настроить турборежим.
Ниже во вкладке Ai Tweaker размещены пункты изменения напряжений различных компонентов.
Регулировка основной их части осуществляется в следующих диапазонах:
Их сменяют пункты тонкой подстройки напряжений памяти и её контроллера.
В остальном BIOS мало отличается от плат на чипсетах шестой серии, поэтому нет смысла разбирать то, что уже неоднократно рассматривалось.
Тестирование материнской платы ASUS P9X79 проводилось в составе следующей конфигурации:
Несмотря на мой небольшой опыт в разгоне платформы Intel LGA 2011, я предположил, что отличия от LGA 1155 не слишком большие. Оказалось, что это не совсем так, поскольку аппетиты процессора серьёзно возросли, а вместе с ними и тепловыделение. Поэтому нужно было найти баланс, при котором либо процессор не уходил в троттлинг, либо система не зависала.
Тестирование было начато с кулером Noctua NH-D14 и одним вентилятором по центру. Процессор Intel Core i7-3930K новой ревизии С2, разгонный потенциал неизвестен.
Изначально я сразу выставил напряжение Vcore в 1.45 В, а PLL – 1.9 B. Система успешно загрузилась на 5 ГГц и даже прошла ряд тестов, но застопорилась в LinX и Prime. В итоге частота была снижена до 4700 МГц при Vcore в 1.375 В, на ней были получены следующие результаты.
Однако длительное тестирование в Prime долго не удавалось завершить. Температуры при этом доходили до 90°C, а значит, проблема явно крылась в отводе тепла. Я решил снять кулер и обнаружил, что площадь контакта процессора с основанием радиатора составляет около 40%. После детального рассмотрения виновницей оказалась теплораспределительная крышка CPU, вернее – её кривизна. В итоге система охлаждения была заменена Thermalright Silver Arrow с двумя родными вентиляторами. Как результат, Prime наконец-то удалось пройти, без дальнейшего роста температур. Улучшить полученный разгон не удалось, во многом из-за того, что при увеличении напряжения температура сразу подскакивала до предельных значений.
Разгон по шине не принёс каких-то сюрпризов или рекордов, эти результаты характерны для большинства процессоров в исполнении LGA 2011.
Почему я ничего не пишу про память? Потому что это обычные модули Samsung, которые при штатном напряжении 1.5 В могут работать на частоте 2133 МГц с таймингами 10-10-10-27-1Т, и для большинства приложений такого разгона вполне достаточно. Ради эксперимента были установлены восемь одинаковых модулей, что дало в итоге 32 Гбайта, однако на производительности в тестовых приложениях это никак не отразилось, вполне хватило и половины объёма. Разгон в этом режиме также не ухудшился.
При разгоне платформы Intel LGA 2011 мною был сделан вывод, что для достижения приличного результата (5000 МГц и выше) не обойтись без хорошей системы водяного охлаждения, а частоты порядка 4700-4800 МГц будут пределом на «воздухе».
Тестирование ASUS P9X79 проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, затем выбирались средние значения.
Тут, конечно, есть, о чем подумать. Во-первых, до сих пор нет нормальных драйверов для видеокарты AMD Radeon HD 7970, поэтому местами она проигрывает даже MSI R6850, чего не может быть даже теоретически. Во-вторых, производительность новой платформы блещет далеко не везде, а разницу нужно ещё поискать. Причём надо искать её специально, обновляя тестовые пакеты, и занимаясь поиском новых, где может быть видна эта прибавка. Поэтому количество тестов пришлось увеличить, в противном случае новинка по сравнению с Intel Core i7-2600K @ 5ГГц не блещет.
Посмотрим, как нагрелись радиаторы материнской платы во время тестирования.
Вы уже поняли, что мосфеты с обратной стороны греются не меньше чем с лицевой, только способы отвода тепла различны. В одном случае это огромный радиатор, в другом тонкая пластинка. Кто победит? В штатном режиме и умеренном разгоне проблем возникнуть не должно, а вот в остальном нужно поостеречься высокой температуры именно с тыльной стороны, к тому же и вентиляция там гораздо хуже.
Радиатор чипсета опасений не вызывает, поэтому абсолютно непонятно присутствие на некоторых платах активной системы охлаждения.
Восьмиканальный звуковой кодек представлен Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Звук ничем не примечателен, да и как он может быть другим, если на половине плат компании стоит та же микросхема. О его плюсах и минусах сказано уже достаточно много в предыдущих обзорах, так что не стану повторяться. Осталось добавить, что посторонних шумов нет, звук чистый, ровный.
Скажу сначала пару слов о самой платформе Intel LGA 2011. Для кого она предназначена? Приходят на ум только очень обеспеченные энтузиасты, готовые выложить порядка 100 000 рублей за компьютер. Если вы считаете, что это преувеличение, то сложите сумму тестовой конфигурации и добавьте к ней стоимость комплекта хорошей СВО и ещё одного видеоадаптера AMD Radeon HD 7970 (иначе, зачем вся эта затея с PCI-e 3.0 x16+x16?). А в итоге получается так, что ещё нужно будет поискать тот тест, где новая платформа проявит себя во всей красе. К сожалению, это возможно только в многопоточных приложениях. Именно в них раскрывается потенциал процессора и четырёхканального контроллера памяти.
Мне показалось, что на данном этапе платформа остаётся по-прежнему сырой и нуждающейся в доработке. Дело вовсе не в разгонных возможностях процессора ревизии C2, а скорее в функциональных возможностях самого чипсета Intel X79. Как вы уже поняли, он по своим характеристикам недалеко ушёл от своих братьев шестой серии. Зачем тогда платить больше?
Если не принимать в расчёт унылую, однотипную упаковку, которая к тому же слабо защищает плату от механических воздействий, и скудный комплект поставки, то впечатления остаются самые положительные. Хотя, не буду скрывать, мне показалось немного непродуманным расположение части мосфетов с тыльной стороны. Отвести тепло от них проблематично, а перегрев может преждевременно вывести плату из строя.
В остальном, пожалуй, это золотая середина по соотношению функциональных возможностей и цены. Стандартные для ATX габариты, отличное качество изготовления, наличие самых современных интерфейсов, поддержка восьми слотов памяти, позволяющая установить большой объём оперативной памяти. Есть удобная функция обновления BIOS c флеш-накопителя. Поддерживаются разные мультиграфические решения, за исключением разве что 3-WAY SLI. Можно установить две видеокарты с трёхслотовыми системами охлаждения, большие процессорные кулеры, что свидетельствует о хорошей совместимости. Словом, есть всё, чего только можно желать.
Плюсы ASUS P9X79:
Минусы ASUS P9X79:
