Порой удивляешься, насколько нелогично производители материнских плат выстраивают свою продукцию, наделяя товар совершенно непонятными индексами и буквами. Господа, неужели вы считаете, что любой пользователь с первого взгляда на обширный список предоставленных моделей сможет разобраться в нем? Первым делом, вы и только вы должны разъяснить потенциальному покупателю, как отфильтровать то, что ему необходимо.
Но как ни странно, почти никто не создаёт удобных средств поиска на официальных сайтах. В большинстве случаев предоставляется меню сравнения. И на этапе выбора среди материнских плат (хорошо, если в рамках одного чипсета) можно уже окончательно запутаться. Постоянно напоминать потребителям о значениях букв и цифр также бесполезно, потому что ассортимент плат обновляется часто, а держать в голове всю информацию просто невозможно. Допустим, нужная модель нашлась в меню сравнения, но как сопоставить её возможности с решением конкурента? Не пора ли создавать специализированный документ, систематизирующий названия плат?
Но я все же попробую сделать для вас небольшое разъяснение по платам MSI, основанным на наборе логики Z68. Благо компания, все ещё придерживается одного простого и логичного правила - чем больше числовой индекс, тем более продвинута модель.
Итак, начало названия начинается у всех одинаково xXXyА-BDch, где:
Сравнительная таблица:
Начнём с малого, с самых доступных моделей - Z68A-G43 (B3); Z68A-G45 (B3); Z68MA-G45 (B3).
Первые две материнские платы формата ATX, последняя - MicroATX (опознается по дополнительной букве «M»). Основные параметры и характеристики у них одинаковые, при идентичном чипсете по-другому быть и не может. Главные отличия:
Z68A-G43 (B3) – самая доступная модель, но даже в ней присутствует четырехфазное питание CPU, два PCI-e 16х слота, два PCI-e 1х слота, шесть SATA (два из них SATA III), два USB 3.0, аудиокодек Realtek ALC887, сетевая карта Realtek 8111E, в ней нет только HDMI.
Z68A-G45 (B3) оснащена богаче: шесть фаз, три PCI-e 1х слота, четыре USB 3.0, аудиокодек Realtek ALC892, выход HDMI, SPDIF, кнопка обнуления биоса.
MicroATX вариант G45: пять фаз, два PCI-e 16х слота, два PCI-e 1х слота, отсутствуют PCI слоты, два USB 3.0, SPDIF, кнопка обнуления биоса.
Последняя стоит особняком, тот, кому она нужна, не станет обращать внимания на другие, а среди доступных моделей существенной разницы между G43 и G45 нет. Их цена на данный момент составляет соответственно 4000 и 4300 рублей, то есть за небольшую переплату предлагаются HDMI, два USB 3.0 и несколько других непринципиальных бонусов. Неплохо за столь малую сумму, но все же много за материнскую плату начальной серии. Если размер некритичен, то лучшим выбором будет mATX формат за сумму около 3500-3700 рублей.
Следующий шаг – платы средней категории: Z68A-GD55 (B3); Z68A-GD55 (G3) и mATX формата Z68MA-ED55 (B3).
Z68A-GD55 (B3) и (G3) – близнецы, а относительно начального уровня дополнительно получили десять фаз, два PCI-e 16х слота (G3 соответственно поддерживает gen3 спецификацию, о заявлении MSI мне известно, детально займёмся выявлением нужных деталей чуть позже); два USB с режимом зарядки устройств. Вдобавок на платах размещены блоки кнопок включения, перезагрузки и OC Genie, все остальное аналогично Z68MA-G45 (B3).
Z68MA-ED55 (B3) – полноценный уменьшенный аналог GD55. Те же десять фаз, блоки кнопок включения, перезагрузки и OC Genie, контактная группа замера основных напряжений, а относительно младшей версии G45 добавлены IEEE1394, оптический SPDIF, два USB с режимом зарядки устройств.
Старшие решения GD55 (B3) и (G3) представляют собой немного «прокаченные» версии Z68MA-G45 (B3) с кнопочками, «рюшечками» и прочими фишками, все необходимое есть и в меньшей материнской плате. Решающее слово здесь скажет их стоимость, а она пока что неизвестна, ввиду полного отсутствия плат в московской рознице. Отдельно отмечу уникальную mATX, с хорошей элементной базой и полным списком требуемых параметров.
Наконец пришла очередь материнских плат продвинутого уровня, таких как Z68A-GD65 B3/G3 и Z68A-GD80 B3/G3.
Многим уже известно, что B3 и G3 заставил придумать Intel. Ввиду небольшой, но нашумевшей ошибки в чипсете, производители были вынуждены разделить продукцию на две группы: «рожденные» с врожденным дефектом и избавленные от него. Соответственно платы B3 работоспособны во всех планах, но зачем понадобился G3? А всё дело в том, что в будущих процессорах Intel вводится аппаратная поддержка PCI-e третьего поколения (Gen3), и чтобы в очередной раз запутать покупателей, производитель стал дописывать в название это сочетание.
Таким образом, две материнских платы формально идентичны до последнего винтика, за исключением нескольких микросхем, приводящих состояние PCI-e разъёмов до уровня Gen3. Стоит отметить, что PCI-e Gen3 вы сможете попробовать только с выходом следующего поколения процессоров и, может быть, видеокарт, сейчас же новшество абсолютно бесполезно!

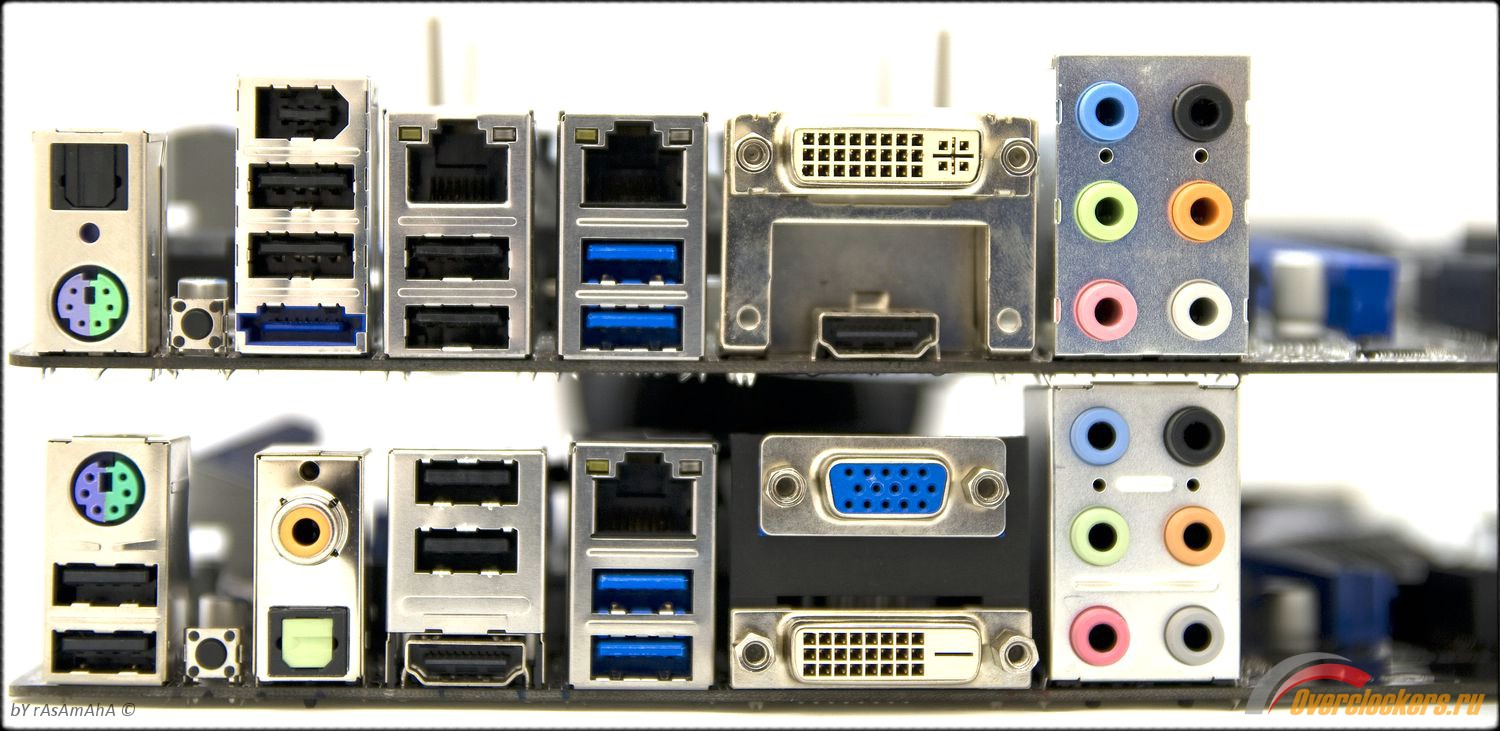

Панель выводов Z68A-GD65 B3/G3 полностью копирует таковую у Z68A-GD55 (B3), Z68A-GD55 (G3) и Z68A-G45 (B3), чему я вовсе не удивлен. Во-первых, экономятся средства на производство, во-вторых, такой подход показывает изначально богатые возможности платы среднего уровня. Но согласитесь, неприятно, скажем, видеть элементы декора в Bentley из Seat’а. Итак, Z68A-GD65 B3/G3 полностью задействует все заложенные разработчиками и инженерами функции GD55. У них одинаковый начальный дизайн печатной платы, те же десять фаз, два PCI-e 16х слота G3, три PCI-e 1х слота, но добавлены еще два порта SATA III.
На самых дорогих платах (Z68A-GD80 B3/G3) MSI решила отказаться от устаревшего D-Sub и коаксиального SPDIF, зато появился второй сетевой разъём и IEEE1394. Количество фаз возросло до тринадцати. Добавился еще один PCI-e 16х слот, работающий в режиме х4. PCI-e 1x сократили до двух штук.
На этом официальное сравнение закончим и перейдем к моему личному мнению о материнских платах. Отдельная маленькая группа mATX, в ней всего два образца:
Z68MA-G45
Z68MA-ED55
Сравнительная таблица:
У первой простенькие фазы, но неплохие катушки. Во всех цепях преобразователя используются однотипные силовые транзисторы, на которых нет радиаторов, и бочковые конденсаторы. У второй полноценный Dr.Mos, который охлаждается массивным радиатором, и стоят дроссели с танталовыми конденсаторами. На вспомогательных цепях также замечены хорошие катушки, но вместо «живучих» конденсаторов – обыкновенные. Количество фаз мало влияет на выбор, в данном секторе скорее важны функциональные особенности, чем сверхмощная система питания.
Разницу в цене материнских плат выяснить сложно, поскольку Z68MA-ED55 в магазинах пока не встретишь, но более чем 5000 рублей платить за нее не стоит ;). У Z68MA-G45 все нижние порты расположены под углом 90 градусов! Интересная особенность может застать покупателя врасплох после распаковки товара, будьте бдительны и проверяйте заранее место в корпусе.
Сравнительная таблица ATX-плат (слева – направо):
Z68A-G43, Z68A-G45, Z68A-GD55 B3/G3, Z68A-GD65 B3/G3, Z68A-GD80 B3/G3.Z68A-G43 плата низкобюджетная, лишенная множества фирменных технологий, но вполне удовлетворяющая современным требованиям. USB 3.0 на ней есть, что не может не радовать, четыре фазы справятся с номинальным режимом, но в таком случае о разгоне думать не стоит, сами процессоры не очень к этому расположены из-за заблокированного множителя и крайне негативном отношении к повышению частоты шины. Полагаю, что память до частоты 2ххх МГц будет на ней работать так же, как и на самой дорогой материнской плате. Нет второй микросхемы BIOS’a, ну не беда, один бы довели до законченности.
Следующая - Z68A-G45 получила некоторые улучшения, но не столь глобальные, чтобы кардинально изменить ситуацию. Два дополнительных USB 3.0 порта не будут лишними для владельцев корпусов с вынесенными на переднюю панель разъемами нового интерфейса. Чуть улучшенная схема питания позволяет надеяться на полноценное использование процессоров с буквой «К» на конце.
На подходе к высшей лиге разместилась пара промежуточных плат Z68A-GD55 B3/G3, которые выбиваются из общего ряда своей стоимостью, но зато сделаны на основе более дорогой версии. Здесь вам и PCI-e Gen3, и система питания по последнему слову моды, и кнопочки на текстолите. Отсутствующая панель замера напряжения все же позволяет ею пользоваться, пусть и с меньшим удобством, функционально контакты работают. Едва ли единственная микросхема BIOS’а отпугнет потенциального покупателя, а вот наличие полноценной элементной базы старшей платы наоборот должно его заинтересовать. На мой взгляд, GD55 является оптимальным выбором.
Z68A-GD65 B3/G3 располагают несколькими лишними портами SATA III, но опять же через дополнительный контроллер Marvell, который в некоторых случаях не совсем корректно работает с частью SSD дисков. Для защиты BIOS’а распаяна вторая микросхема, от младших решений плата отличается пластиковой панелью измерений. Вот и все, что можно получить по сравнению с GD55.
Верхний уровень плат на чипсете Z68 у MSI заканчивается моделями Z68A-GD80 B3/G3, которые чересчур переоснащены, причем в ущерб своей же функциональности. Третий разъем PCI-e больше напоминает шутку про пятую ногу у собаки. Во-первых, все линии задействуются из южного моста, а значит, при подключении любого устройства отключается часть дополнительных контроллеров. Во-вторых, пусть слот физически и 16х, реально он поддерживает только режим 4х. Привлекательности плате придает качественная система питания процессора и памяти. Не знаю почему, но в MSI считают, что eSATA совсем не популярен. Отчасти они правы, но обделять им все платы кроме GD80 считаю излишне опрометчиво.
В целом, среди всего списка есть как откровенно бюджетные варианты, так и экземпляры, действительно заслуживающие детального рассказа. К сожалению, в руки попали только две платы, и совсем не те, которые хотелось бы. С другой стороны, если с ними окажется все в порядке, то аналогию можно провести на весь модельный ряд.
Материнские платы MSI стандартно поставляются в продажу в коробках сине-белой расцветки. Для различия ревизии набора логики нанесена надпись «B3» или «G3», если плата поддерживает PCI-E третьей версии.
В комплекте с ними идёт обширный список литературы:
GD80: Брошюра с описанием быстрой установки (есть русский язык), подробная инструкция (уже без него), буклет описания программного обеспечения.
Помимо этого комплект поставки включает в себя: диск с драйверами и программами, шлейф для подключения SLI, заглушку задней панели корпуса, панель USB 3.0, два переходника Molex-SATA, четыре кабеля SATA, переходники для подключения диагностических индикаторов и три шнурка для измерения напряжений.
Ко всему прочему, MSI вложила бумажную схему фантастических размеров, указывающую на расположение разъёмов, слотов и прочего.
GD65: Брошюра с описанием быстрой установки (есть русский язык), подробная инструкция (опять же без него), буклет описания программного обеспечения.
В комплект поставки входит: диск с драйверами и программами, шлейф для подключения SLI, заглушка задней панели корпуса, панель USB 3.0, один переходник Molex-SATA, четыре кабеля SATA, переходники для подключения диагностических индикаторов и три шнурка для измерения напряжений.
Ни одну из «материнок» так и не снабдили шлейфом Crossfire =(.
Набор логики Intel Z68 Express совместно с процессором обладает незначительным количеством линий PCI-E, если быть точнее, то их всего шестнадцать. Для прочих нужд остаются восемь, обеспечение которых возложено на южный мост.
Соответственно, использовать на плате большее их количество невозможно, но есть хитрый способ. Он заключается в том, чтобы отнять задействованные линии от периферийных устройств. Условные схемы подключения устройств для GD80 и GD65 выглядят так:
Как видите, в последнем случае MSI использовала практически все линии без альтернативного подключения. Все устройства могут работать одновременно, чего нельзя сказать о GD80. Часть контроллеров и слотов PCI-E объединена в группу «2», а PCI-E5 – в «1». Вполне очевидно, что пользователь выбирает вариант работы либо с одной группой, либо с другой.
Здесь важно ещё одно уточнение: максимальная скорость передачи данных между процессором и Z68 по каналу DMI 2.0 составляет 20 Гбит/с, попробуем суммировать устройства. GD80 – восемь PCI-E 2.0 (8*5=40 Гбит/с), два порта SATA III (2*6=12 Гбит/с), плюс аудиокодек, четыре порта SATA II и c десяток USB 2.0. Общая сумма потребностей значительно превышает возможности (с поправкой на очерёдность и задержки). Таким образом, получается, что использовать все подключения с устройствами на 100% невозможно, придётся их ограничивать в пропускной способности или вводить дополнительные временные задержки.
Как правило, они не работает одновременно, но появление портов SATA III с SSD накопителями серьёзно повысило нагрузку на шину обмена данных. Да и USB 3.0 способен разогнаться до скоростей передачи в 100..180 Мбайт/сек. Для полной реализации всех возможностей производителю приходится выводить эксклюзивные PCI-e с адресацией непосредственно с северного моста, встроенного в процессор. Небольшое пояснение: PCI-E Gen3 на плате GD65 распространяется только на первый слот, второй - лишен его поддержки.

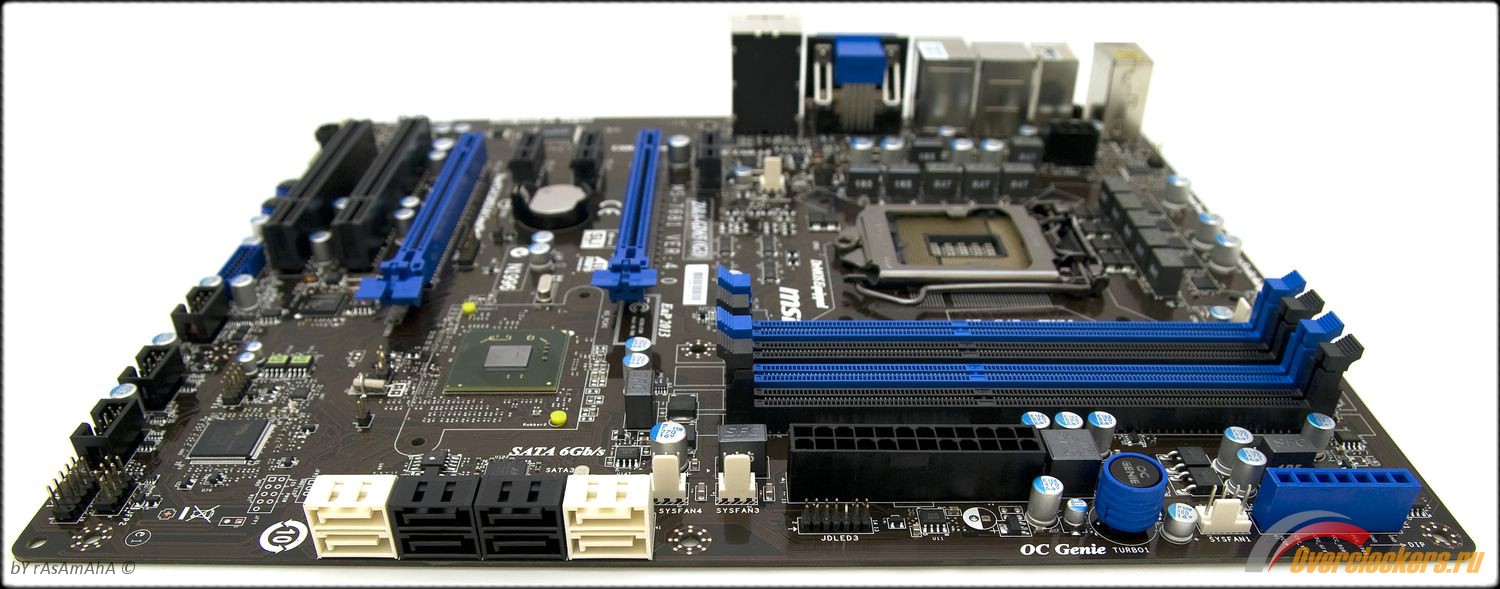

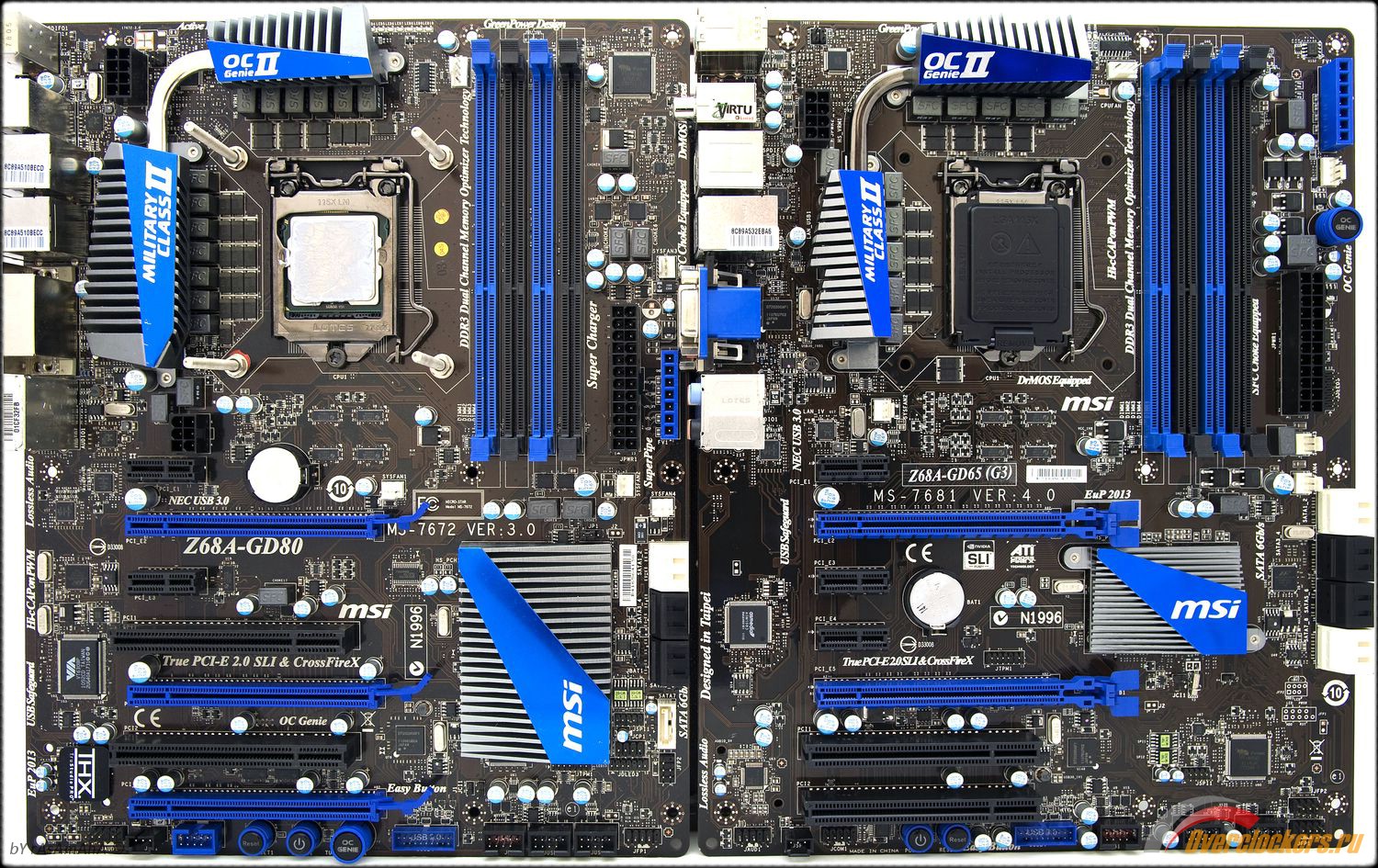

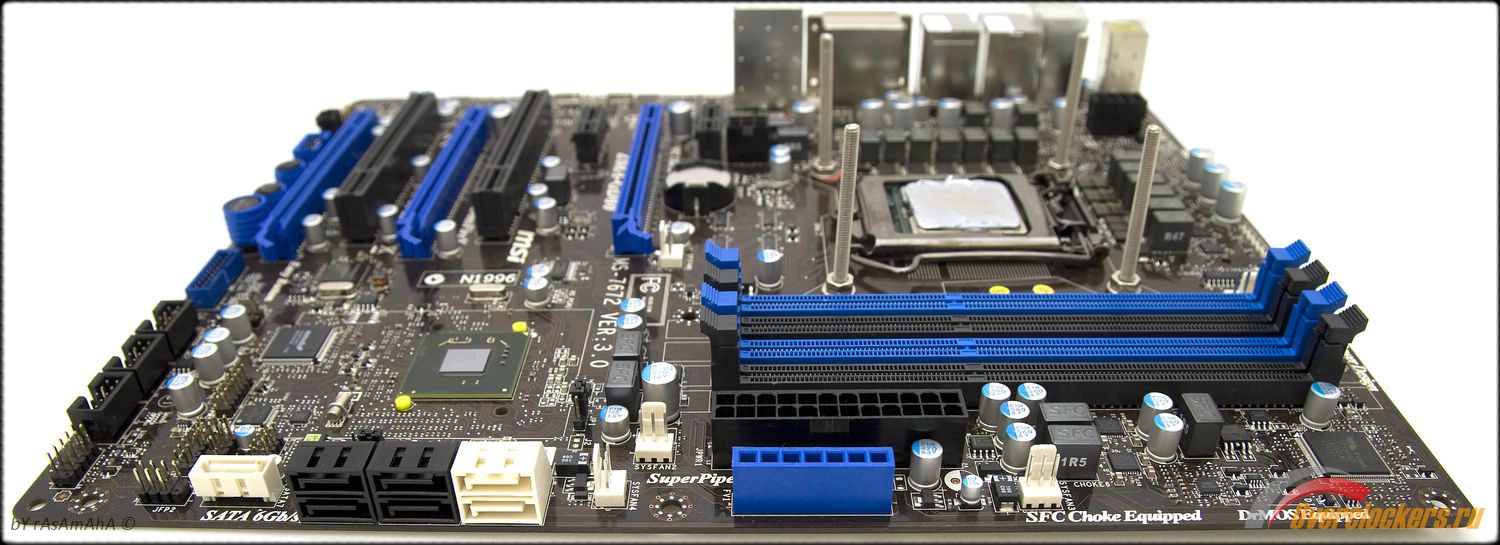

На платах размещено большое количество вспомогательных контроллеров, а также многофазные конструкции питания. Легче всего оценить масштабы по нижеприведённым иллюстрациям, далее рассмотрим подробнее каждую плату.
Начнём, пожалуй, с самого разрекламированного свойства материнских плат - количества фаз.
С внедрением графического ядра и северного моста в процессор фазы распределяются на несколько предназначений: для процессора CPU VCC, для графики GFX VCC, блока IO CPU VTT, и части северного моста VCC SA (в понятии Intel данная область называется «системный агент»).

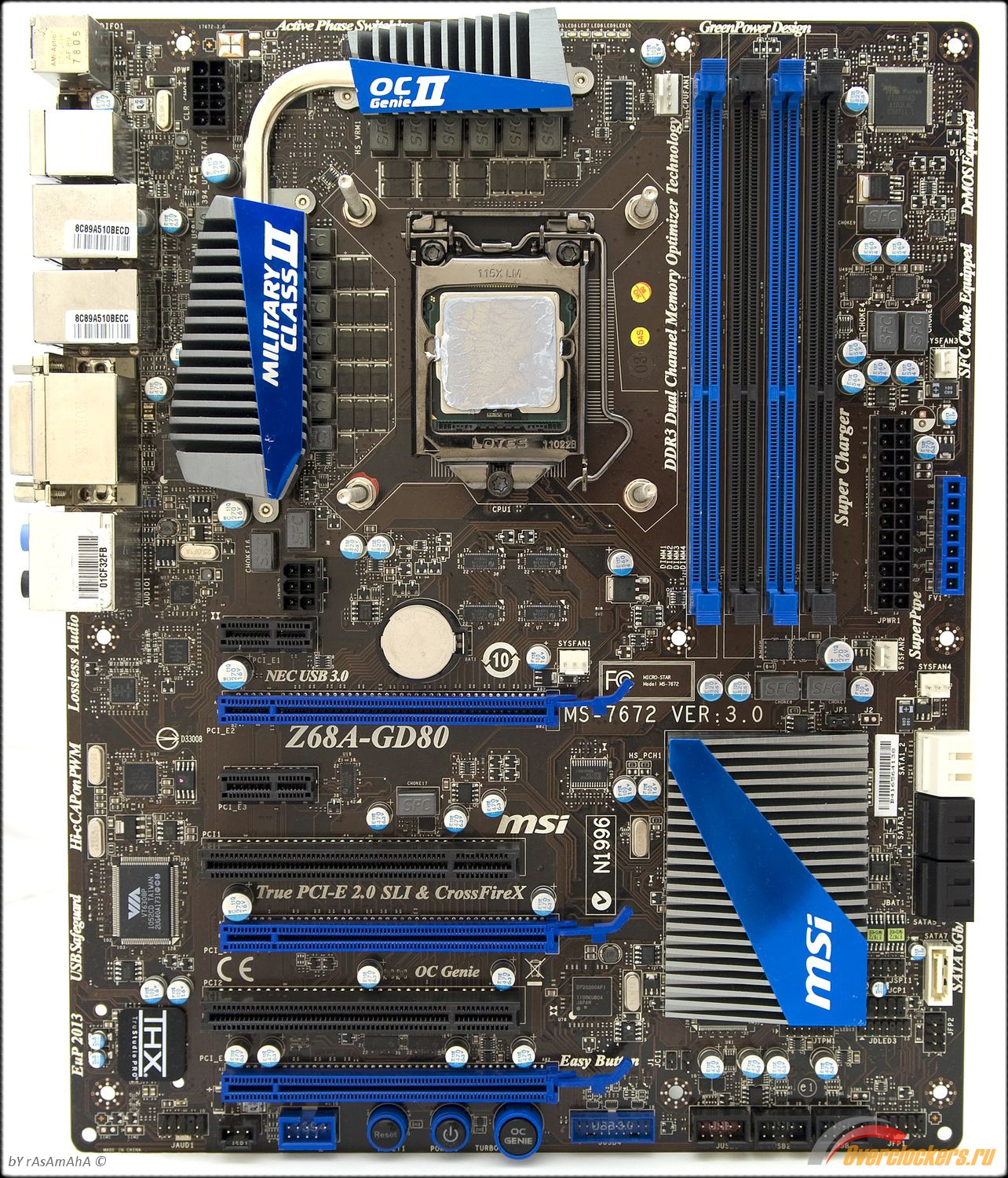

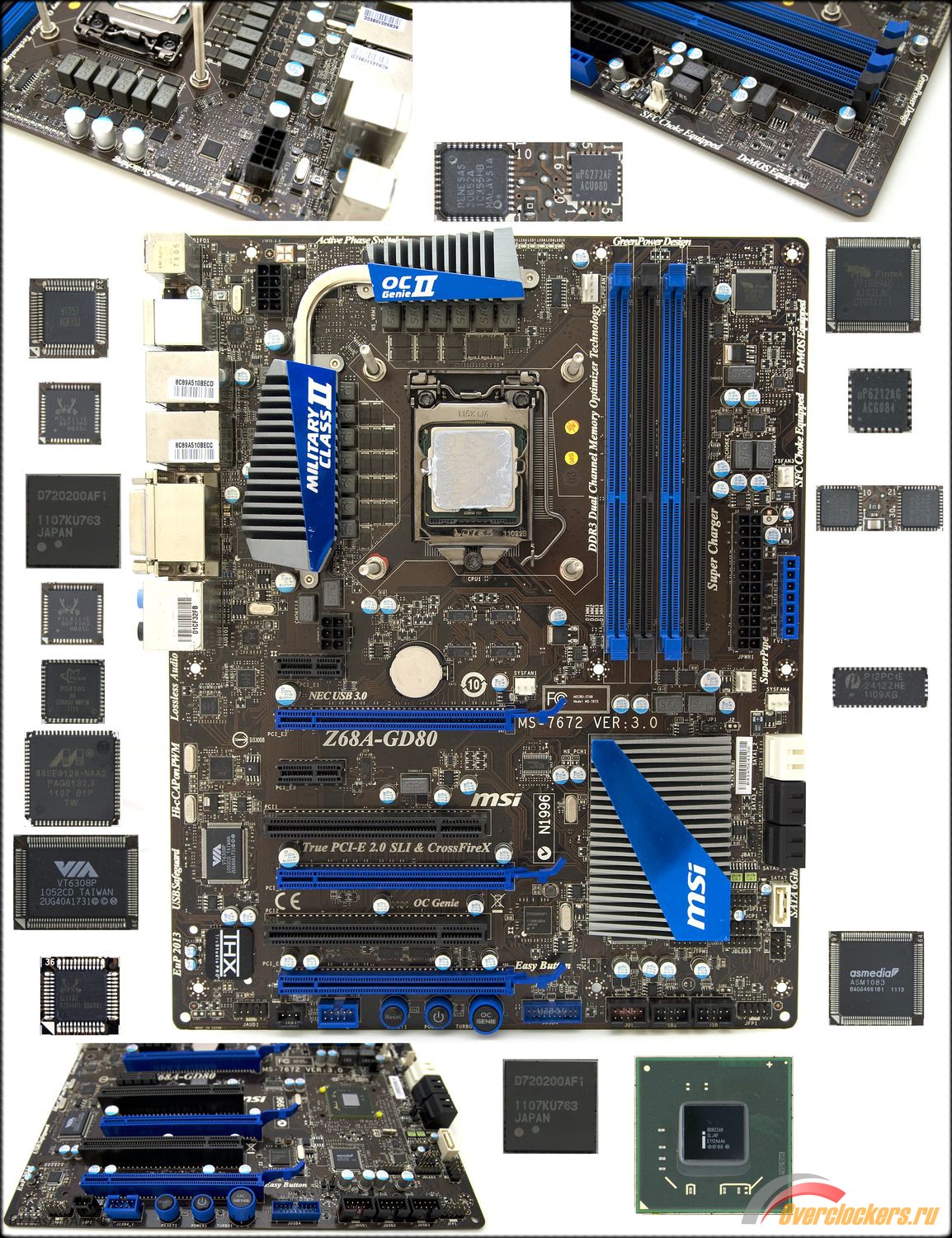

MSI Z68A-GD80

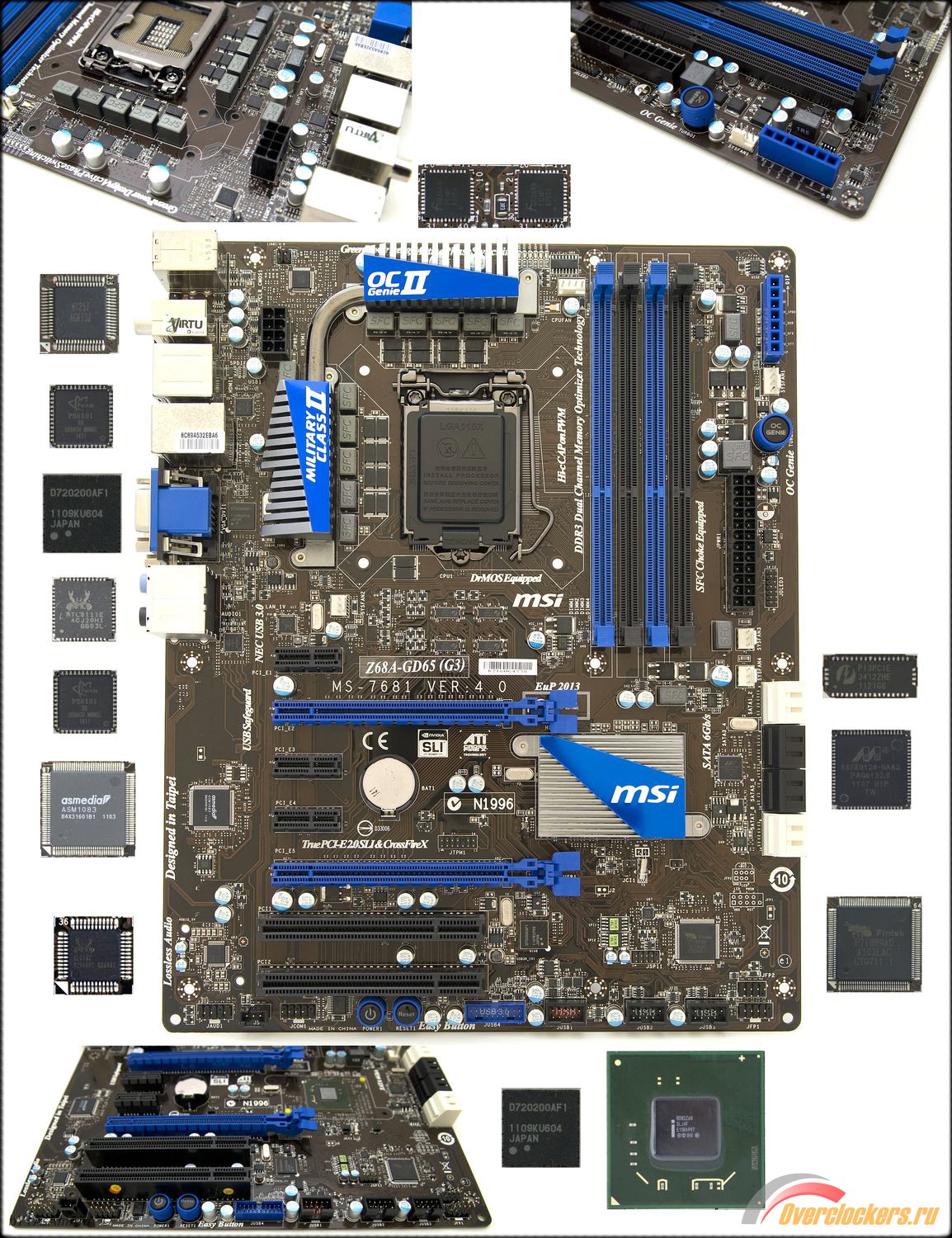

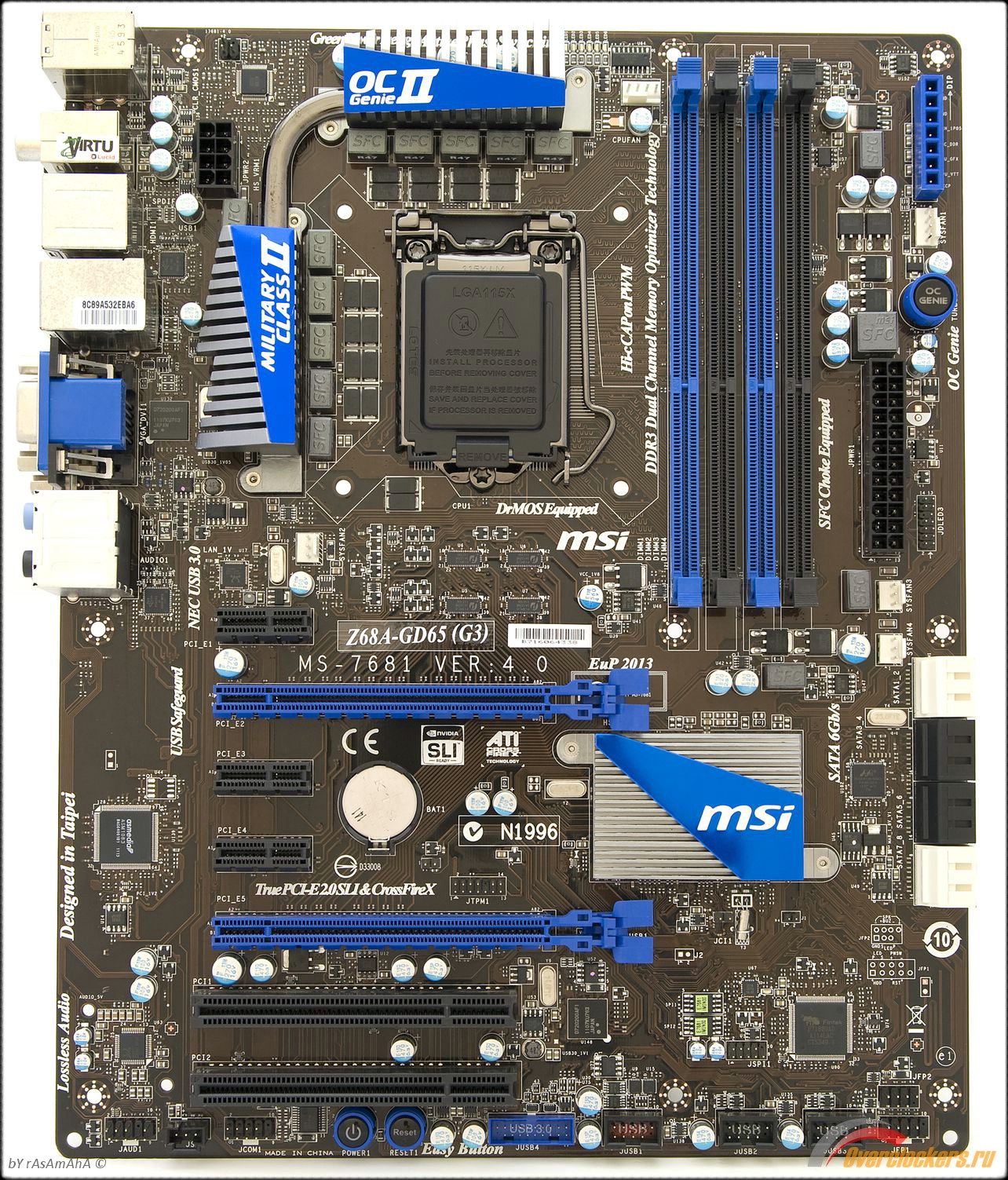

MSI Z68A-GD65

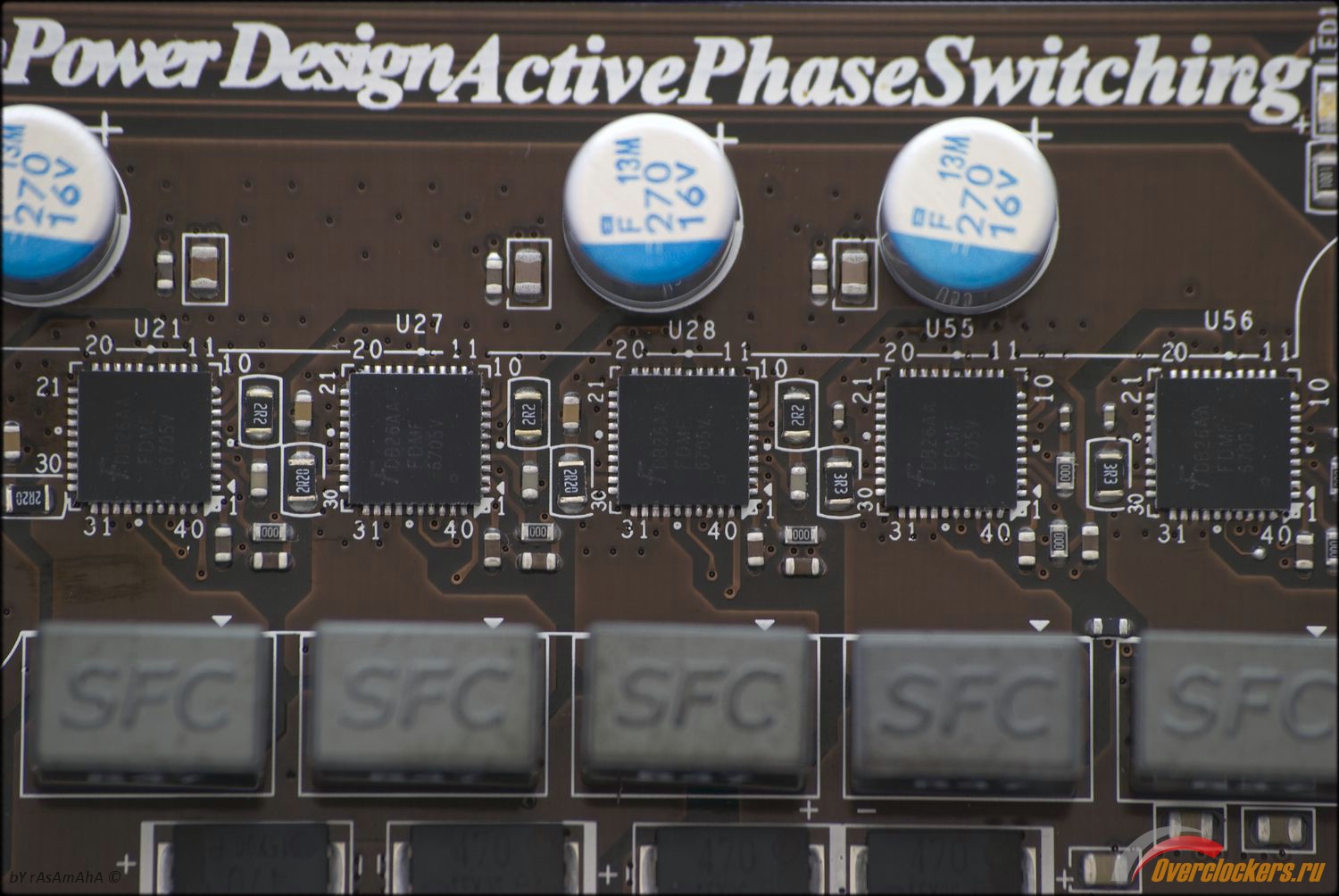

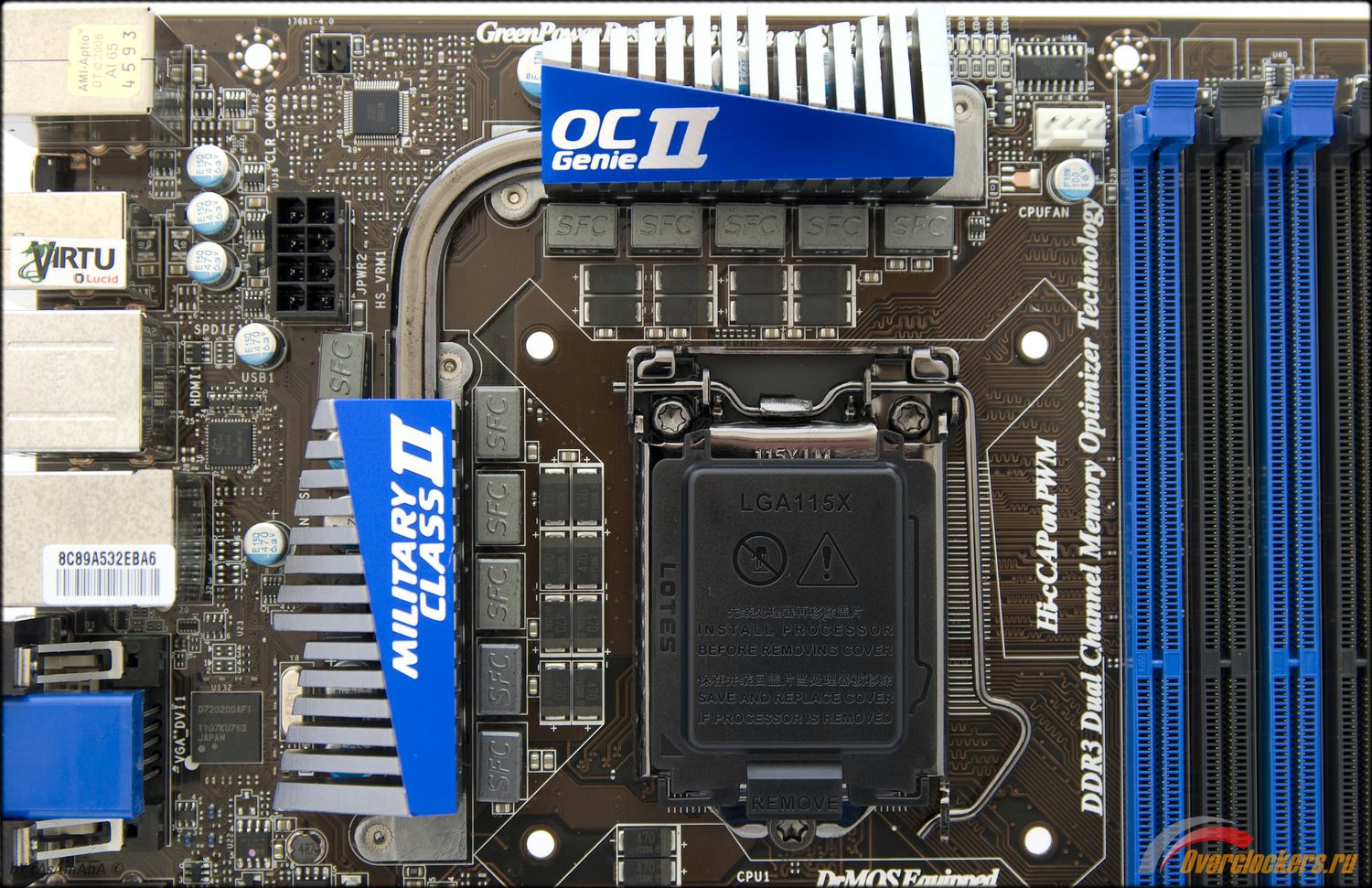

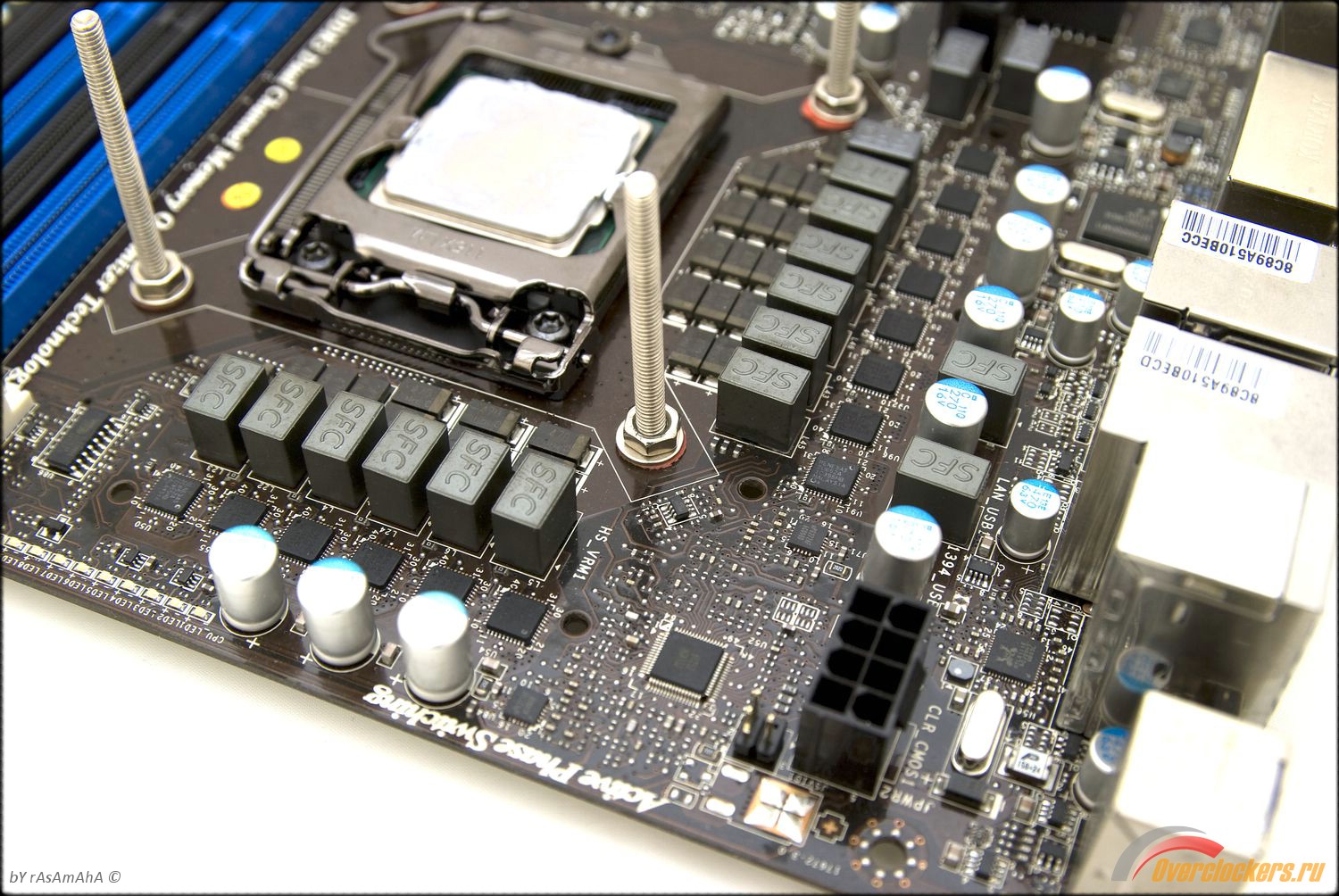

Суммарное количество фаз у GD80 – четырнадцать штук (10 VCC+1 VTT+2 GFX+1 SA). Используются одинаковая технология Dr.Mos, но с разными комплектующими. У первой платы стоят микросхемы Renesas 20652А.
Для напряжений CPU VCC (десять фаз) и GFX VCC (две фазы) применяется UT257.

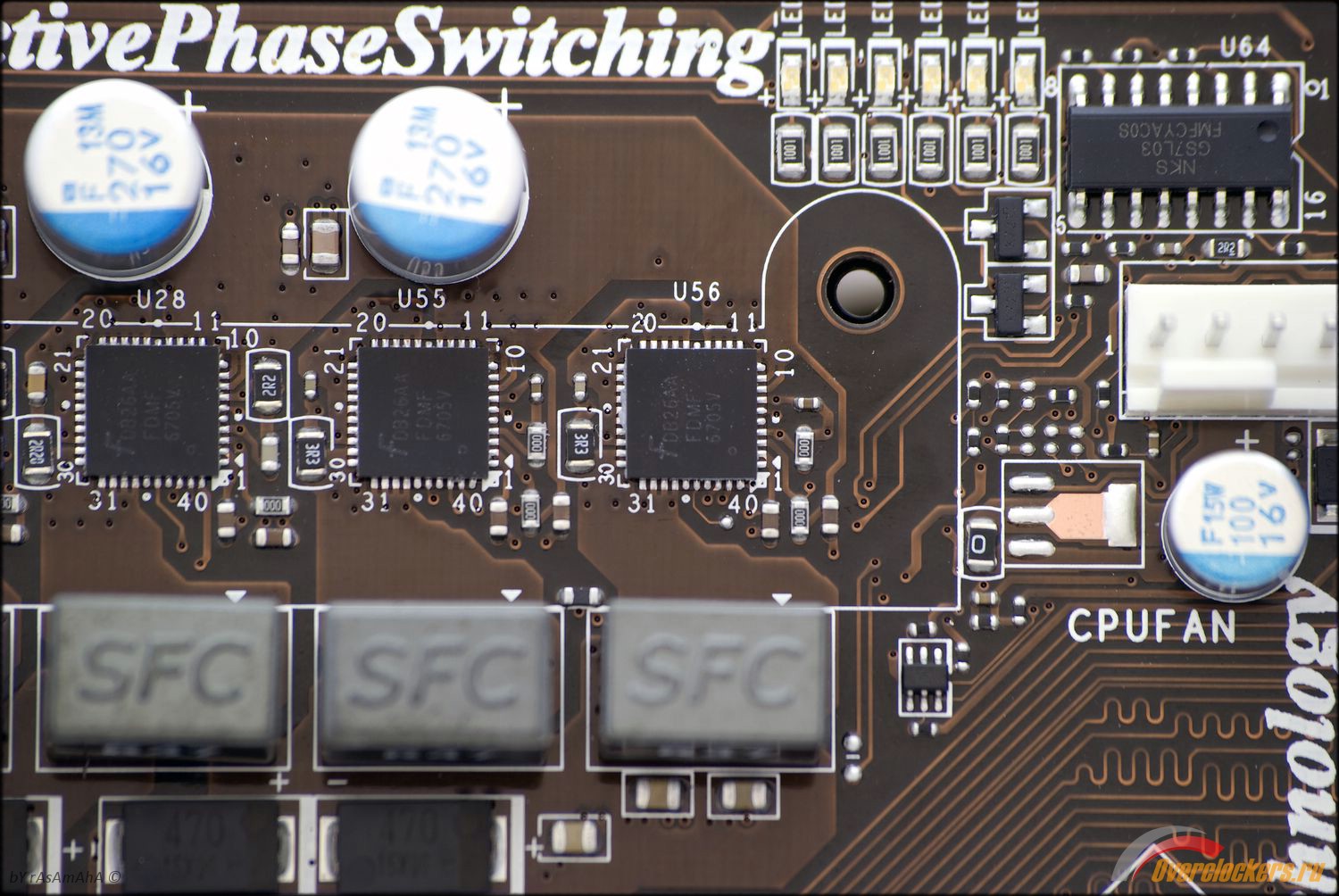

Для напряжений VCC_IO (одна фаза) и VCC_SA (одна фаза) – пара uP6272AF.
Остаются невостребованными две фазы, поскольку UT257 управляет 6+2, 2x uP6272AF еще 2+2, что в сумме составляет двенадцать фаз, потерявшиеся две, скорее всего, распараллелены. Но к какой конкретно регулировке их соотнести, сказать затрудняюсь.

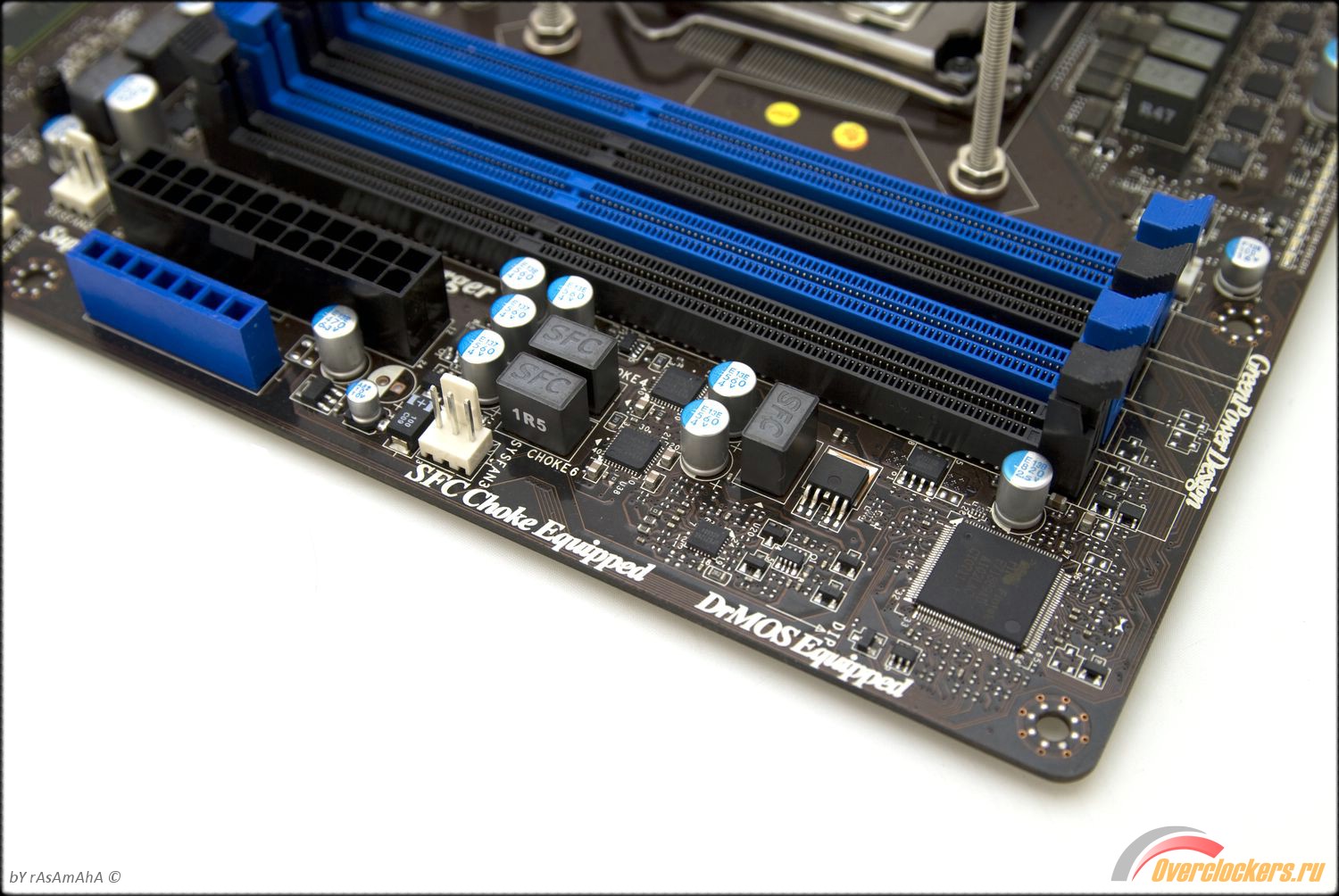

В соответствии с уровнем платы подсистема памяти также оснащена Dr.Mos (две фазы Renesas 20651)
Под управлением двухканального контроллера uP6212AG.
Формально, GD65 получила систему питания памяти проще, чем GD80.

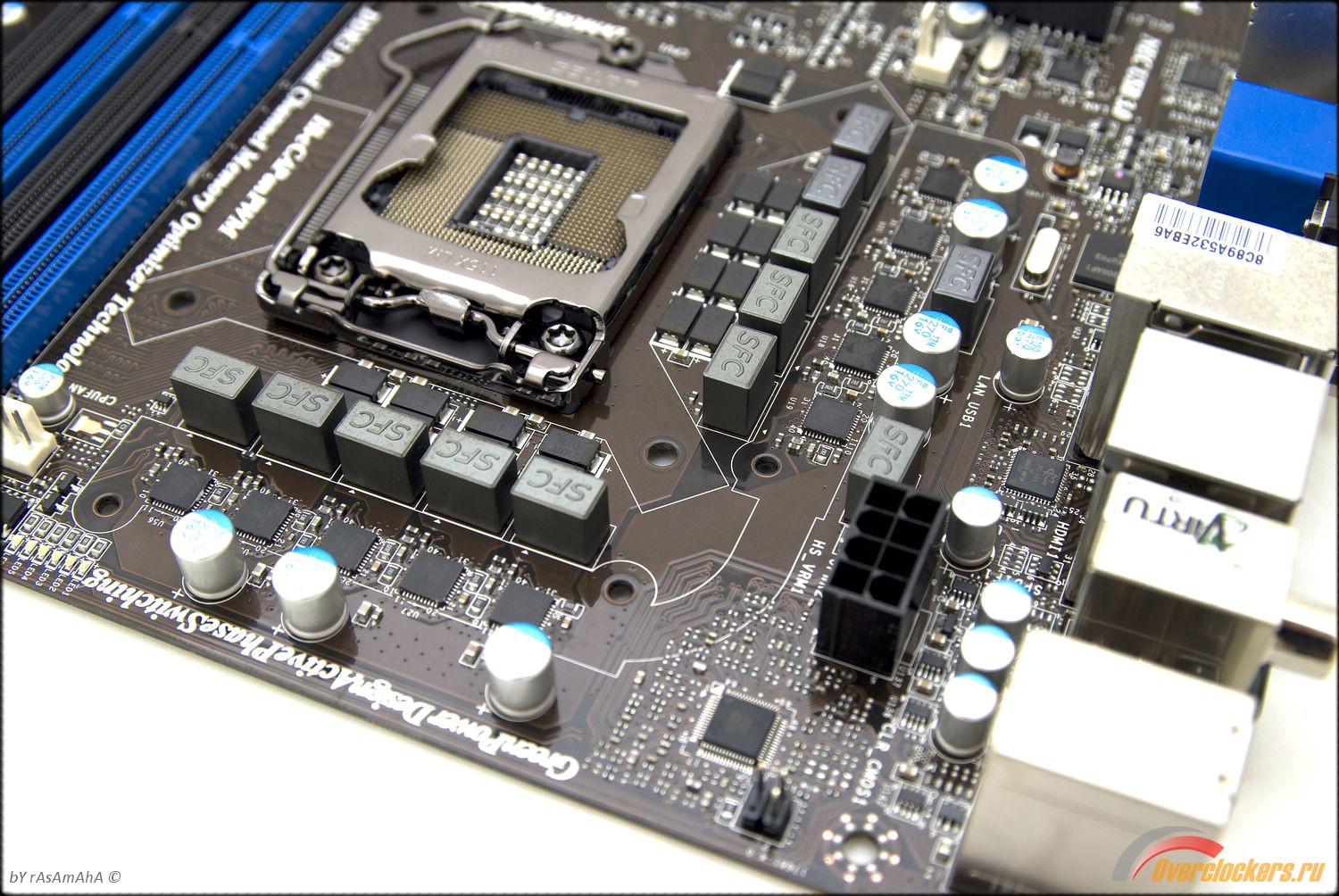

GD65 содержит десять фаз Dr.Mos (8 VCC+1 VTT+0 GFX+1 SA), используя микросхемы Fairchild FDMF6705V.
Для напряжения CPU VCC (восемь фаз) применен UT257.

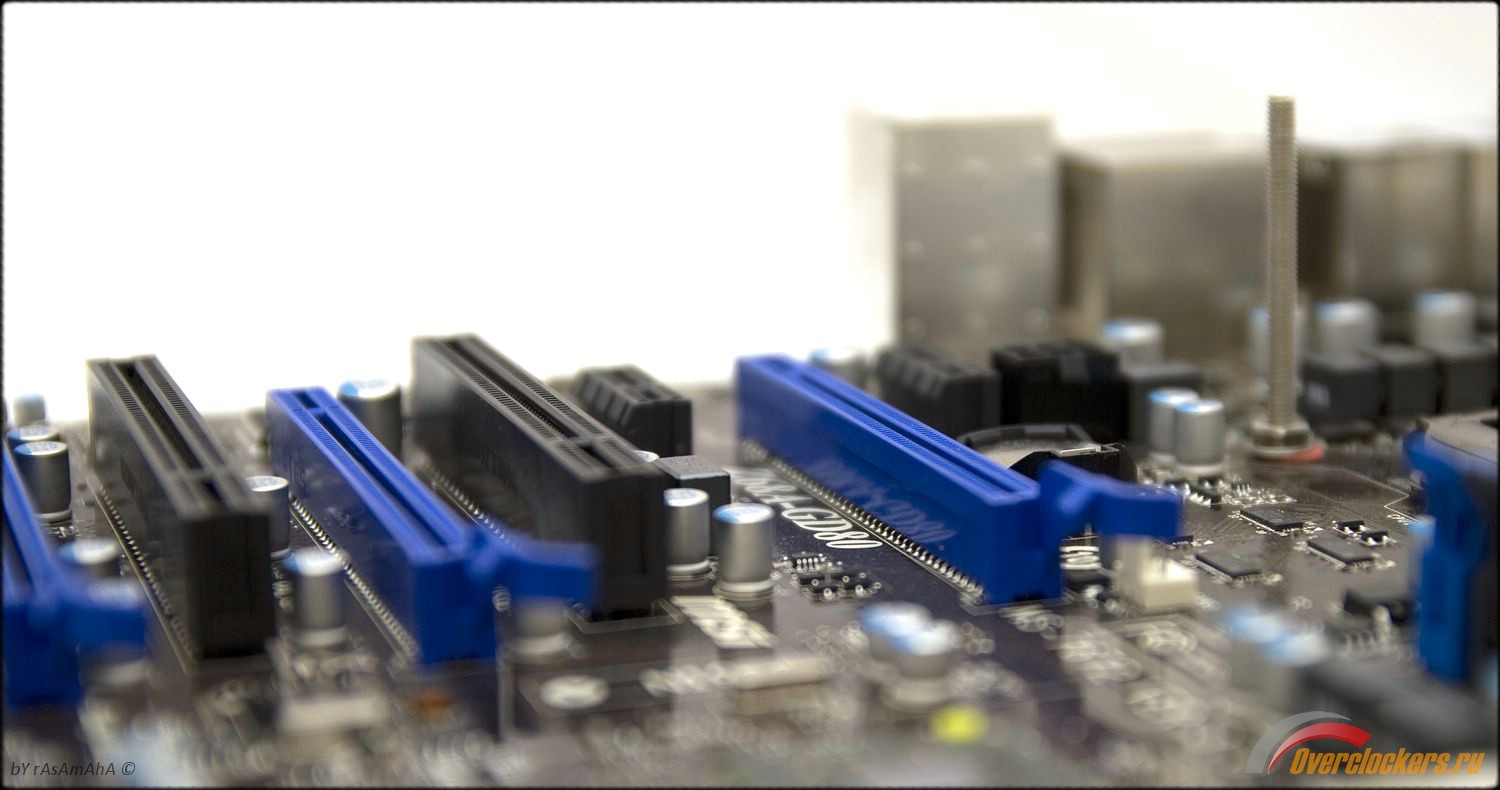

Пару слов о споре PCI-e третьего и второго поколений. MSI пытается уличить Gigabyte в неполной поддержке нового стандарта, при этом заявляя о своём соответствии ему. Посмотрим, как дела обстоят на самом деле, ведь на тестирование попали две материнские платы, одна из которых как раз Gen3.

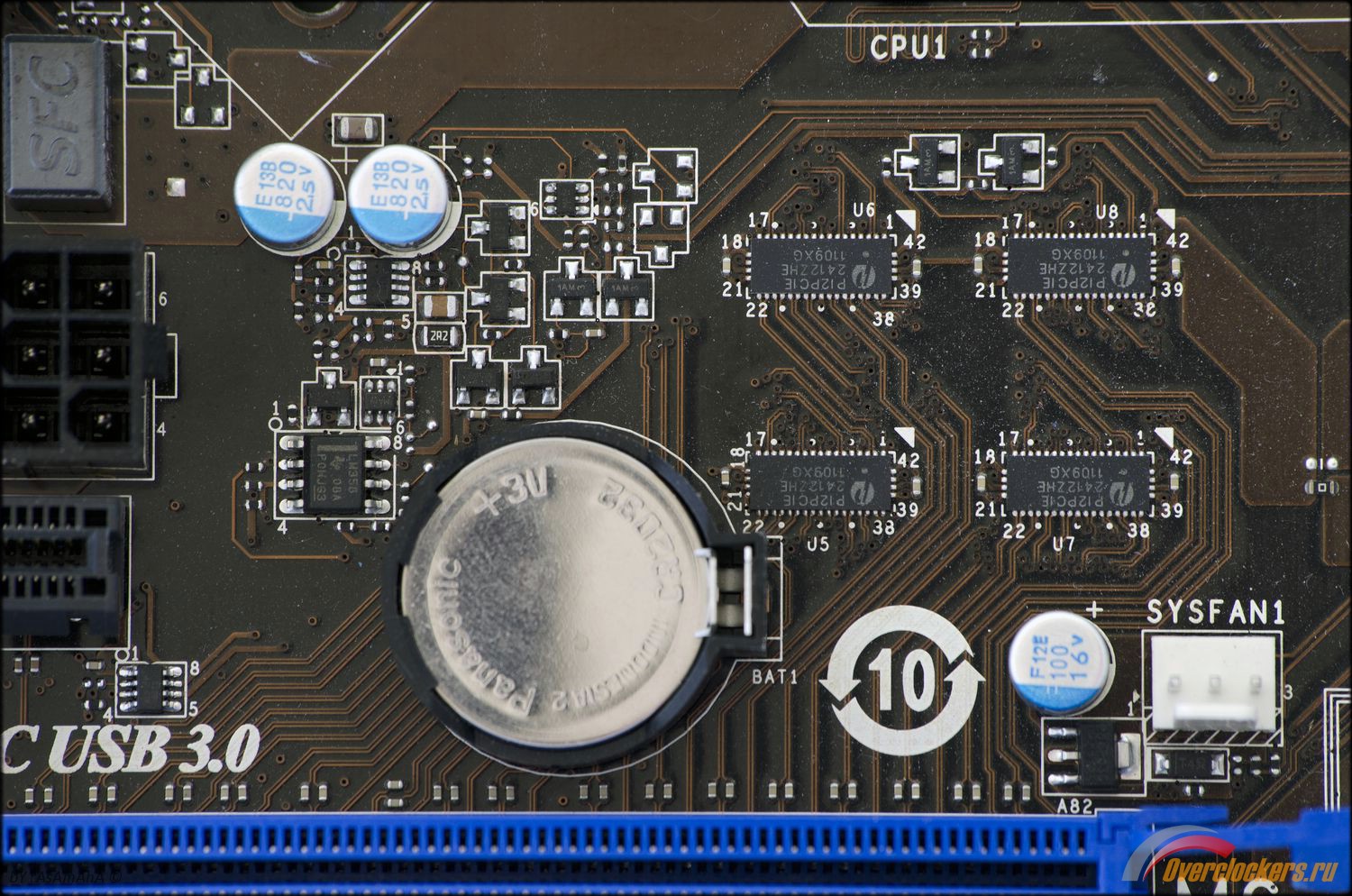

Да, действительно, G3 версия несёт на борту ключи PI3PCIE, а в G80 - PI2PCIE. Но так ли важна именно сейчас поддержка стандарта, который толком ещё не распространён, мало того, нет ни одного устройства, работающего по новому протоколу? Возможно, вы задумываетесь о будущем, но оно туманно, ведь ни NVIDIA, ни AMD официально не подтверждают выход новых видеокарт данного стандарта. Единственная компания, которая хоть как-то пытается продвигать его, это Intel, но она делает это максимально осторожно и степенно.

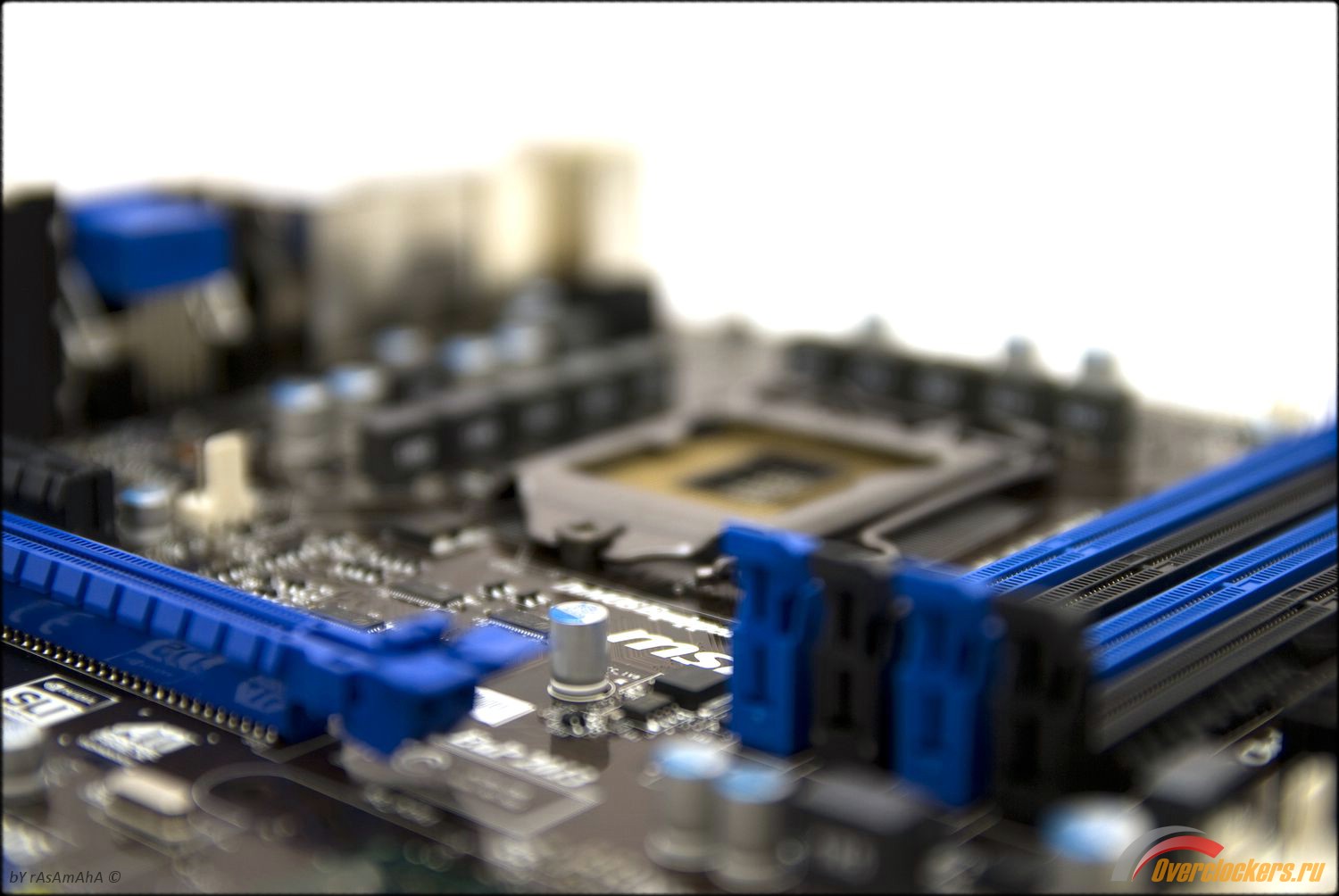

MSI один из немногих производителей, кто устанавливает процессорные разъемы производства LOTES не только в сегмент материнских плат для энтузиастов, но и в более бюджетные версии.

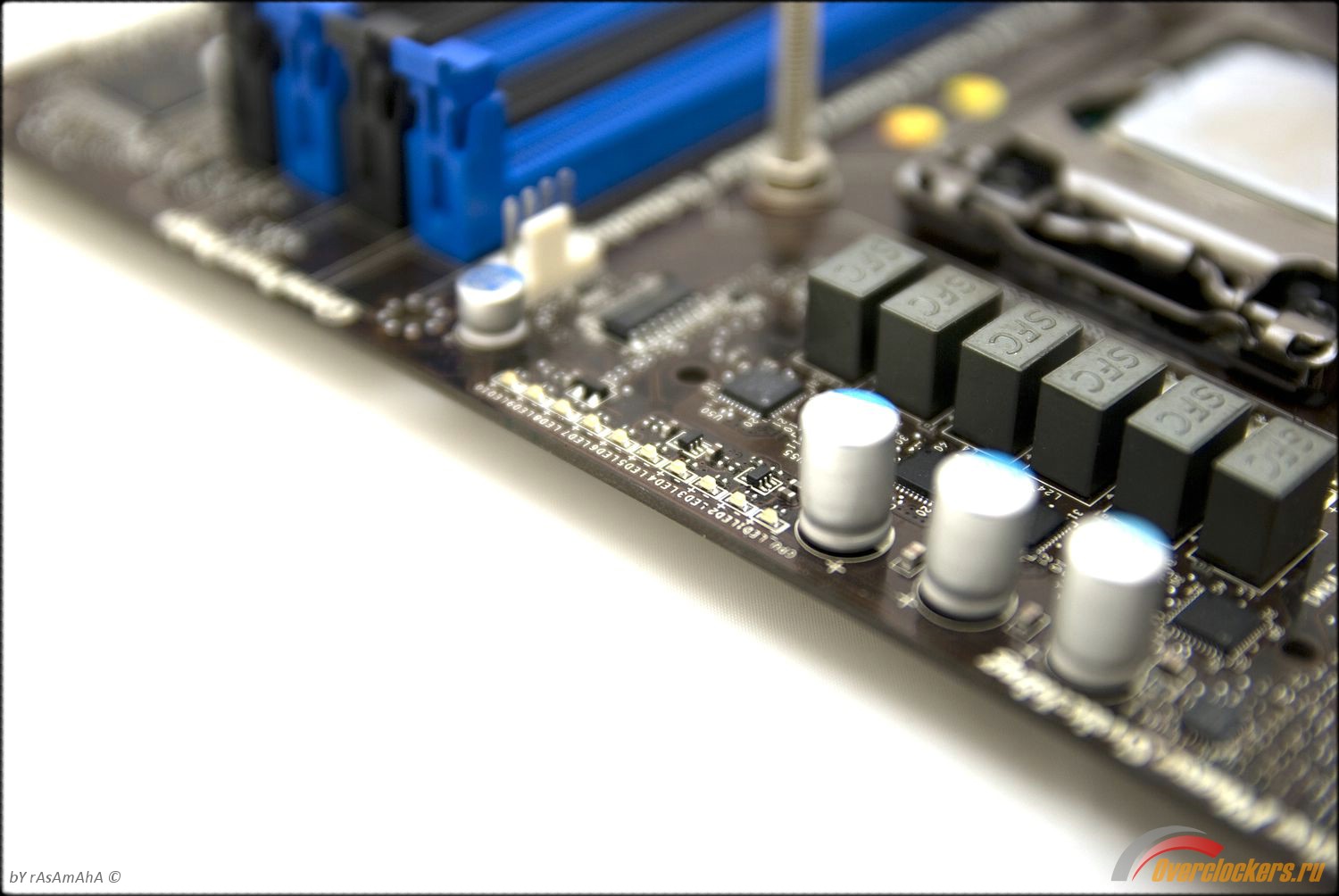

Помимо технологии Dr.Mos, платы комплектуются качественной обвязкой фаз: танталовыми конденсаторами и дросселями с ферритовым стержнем.
Intel Z68 лишён нескольких важных интерфейсов - USB 3.0, PCI. Но разработчики нашли способ расширить возможности материнских плат дочерними контроллерами. Нет смысла приводить отдельные иллюстрации, так как платы частично похожи ассортиментом и производителями контроллеров, поэтому приведу перечень используемых микросхем.
Мост, преобразующий одну линию PCI-e в три полноценных разъёма PCI. На обеих материнских платах используется одна микросхема и разведено два слота PCI.
Звуковой кодек GD65 достался по наследству от старшей платы, несмотря на то, что у первой он спрятан от посторонних глаз небольшим радиатором. Теоретические характеристики у него неплохие, но не поверим на слово, а проверим делом чуть позже.
Контроллер портов USB 3.0. Одна микросхема образует два порта, в каждой плате таких пара, соответственно портов четыре штуки, два на задней панели, еще два подключаются с помощью специального шлейфа (входит в комплектацию).
Сетевая плата основана на микросхеме производства Realtek (RTL8111E), что является негласным стандартом среди производителей. Куда уместнее использовать Marvell или Intel на дорогих платах - и скорость выше, и статус улучшится. На GD80 «впихнули» два сетевых адаптера, но позабыли об интересном конфигурировании, когда одновременно задействуется две сетевых линии и скорость «удвояется».
Дополнительные порты SATA отнимают у южного моста одну линию PCI-E и добавляют в конфигурацию два порта SATA. В GD65 это пара SATA III, в GD80 по одному SATA III и eSATA.
Контроллер IEEE1394 на GD80 обеспечивает связь устройств и компьютера по протоколу FireWire. Один порт выведен снаружи, другой – внутри.
Ключи, переключающие направления вывода изображения на HDMI, D-Sub, DVI – производства компании Parade.
На платах распаяно по две микросхемы, в одном случае для вывода на HDMI и DVI. В другом – HDMI и DVI/Dsub.
Функции системного мониторинга выполняет Fintek F71889AD.

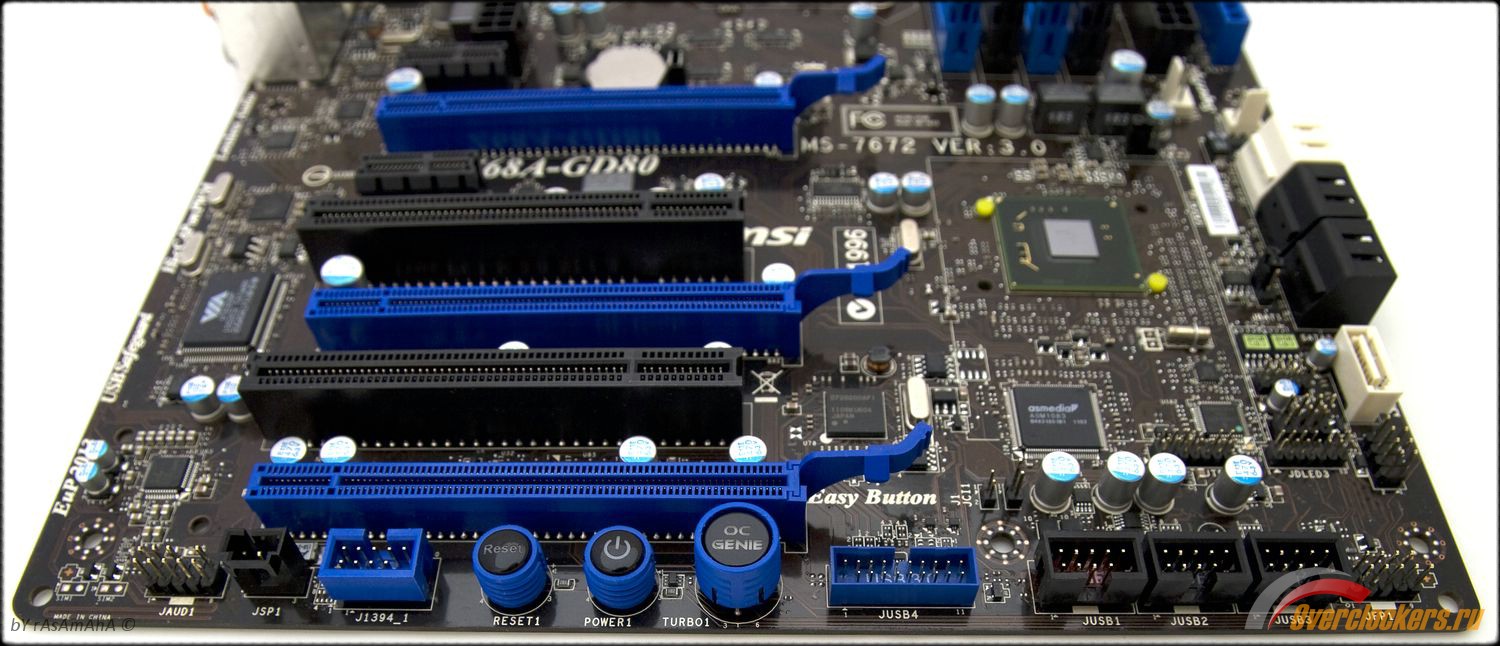

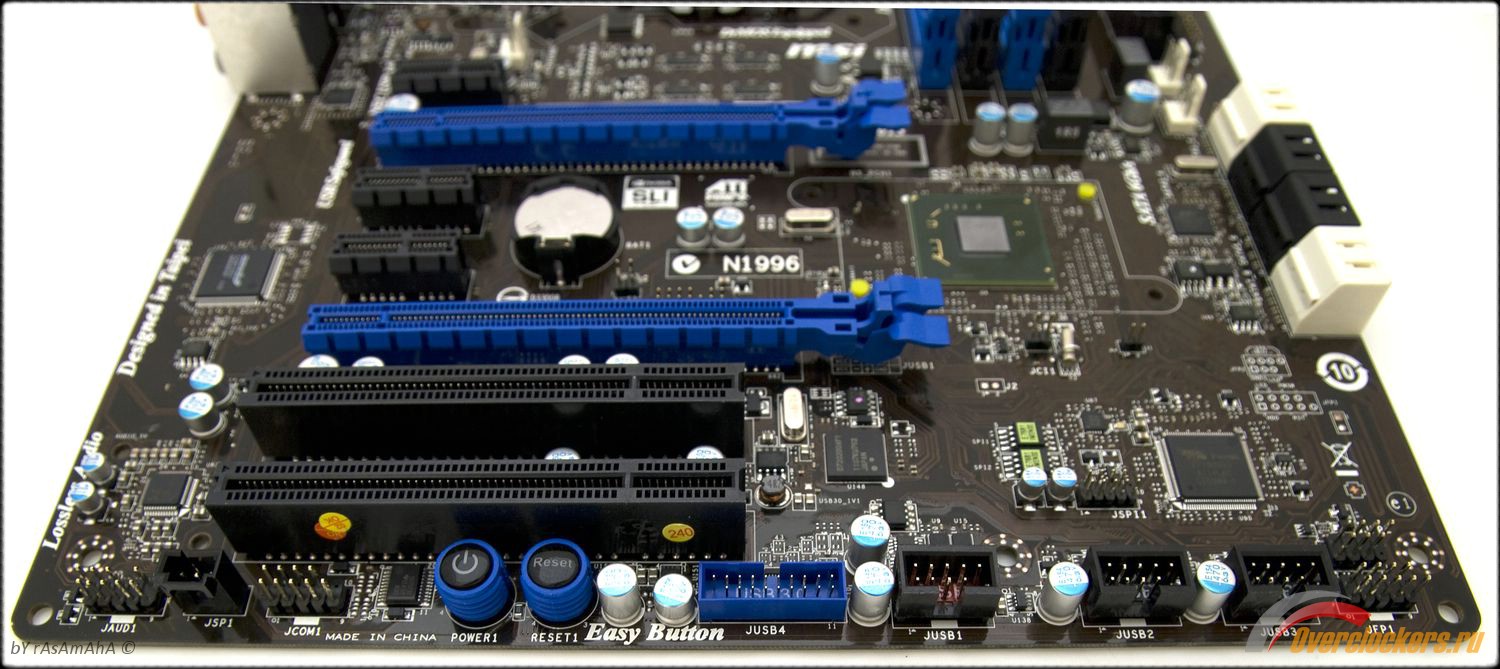

Остальные приятные особенности хорошо видны невооружённым глазом, к их числу можно отнести кнопки включения/перезагрузки, систему ОС Genie II, площадку измерения напряжений, и диодная подсветку количества задействованных фаз.

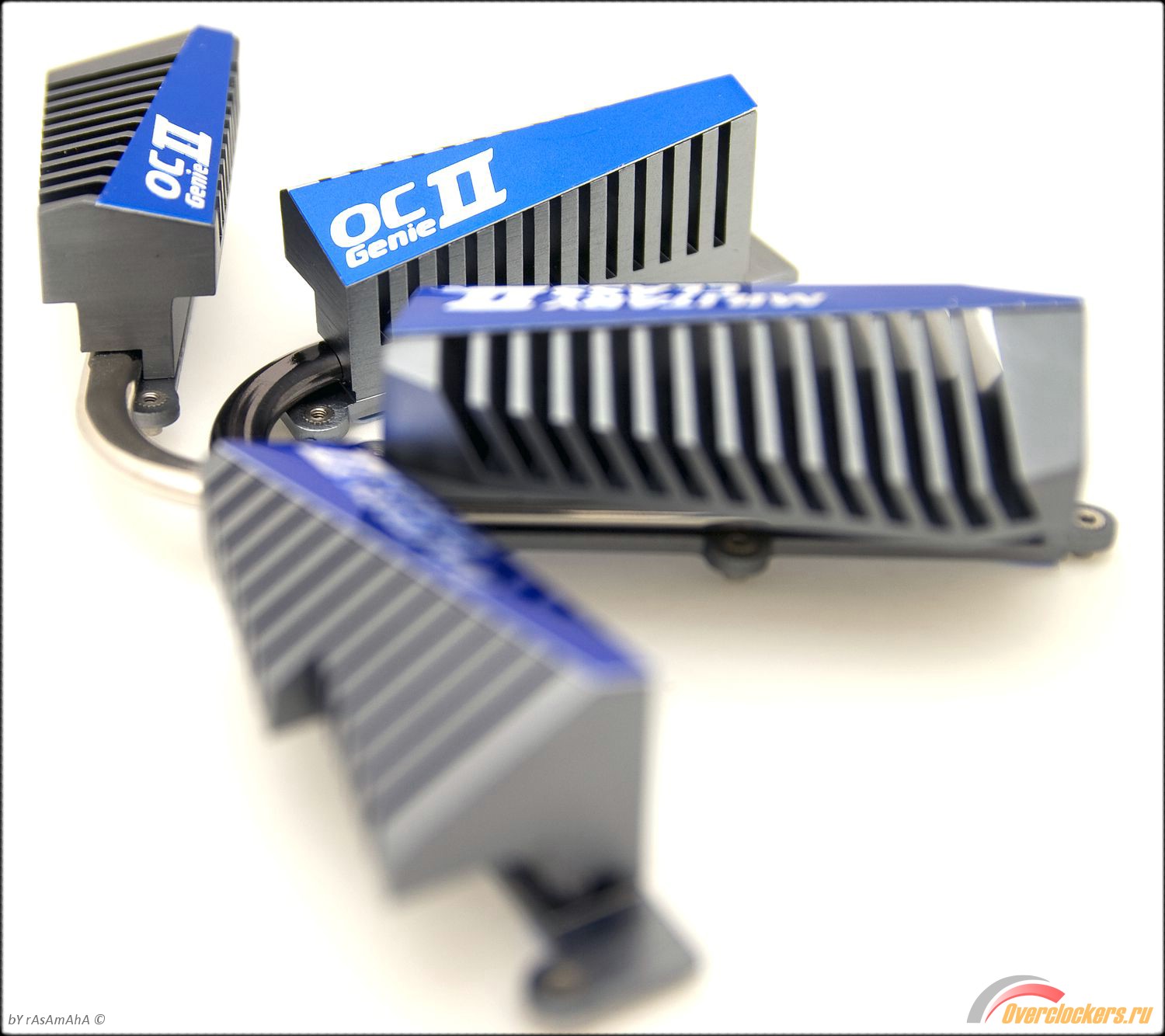

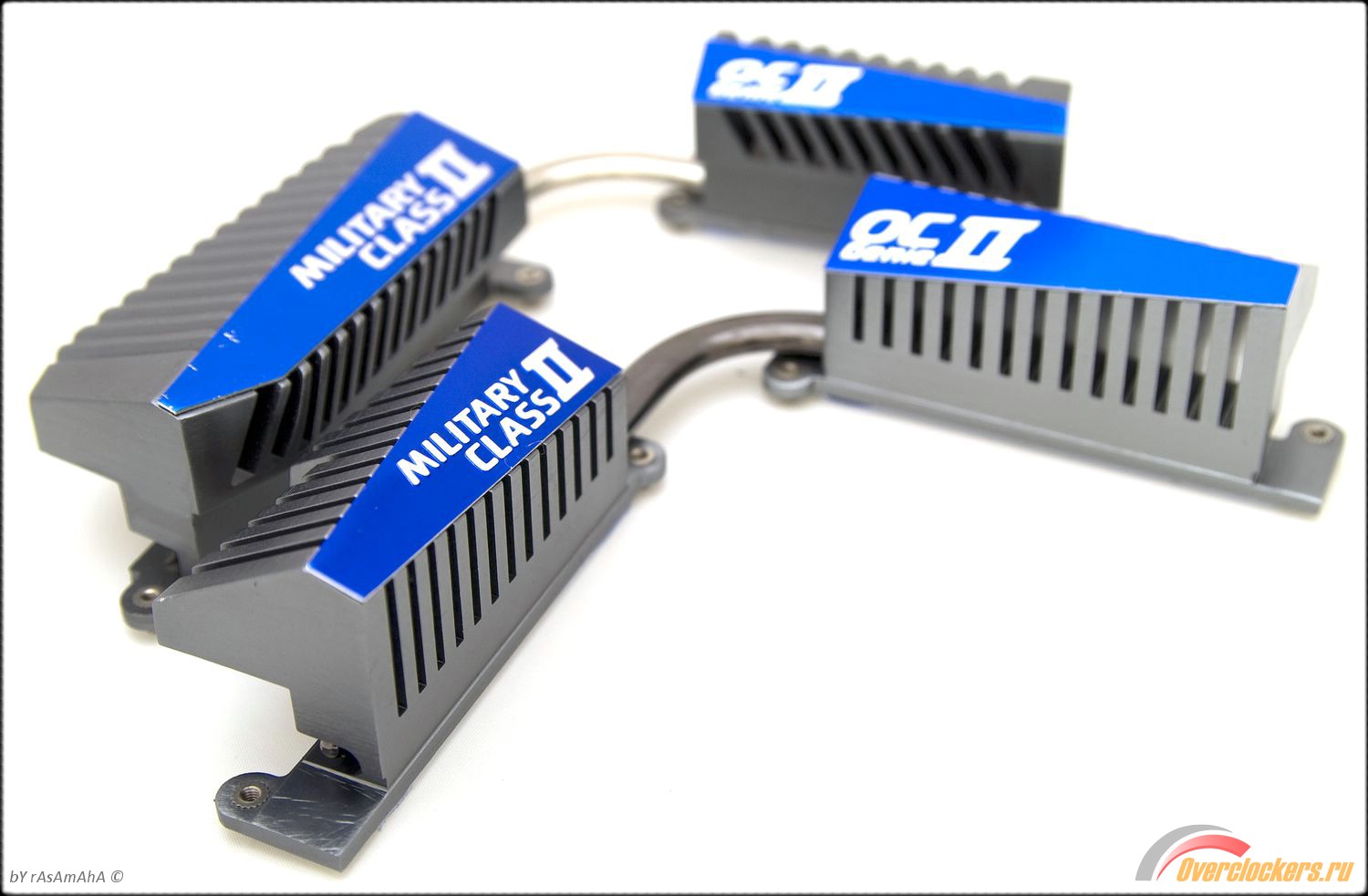

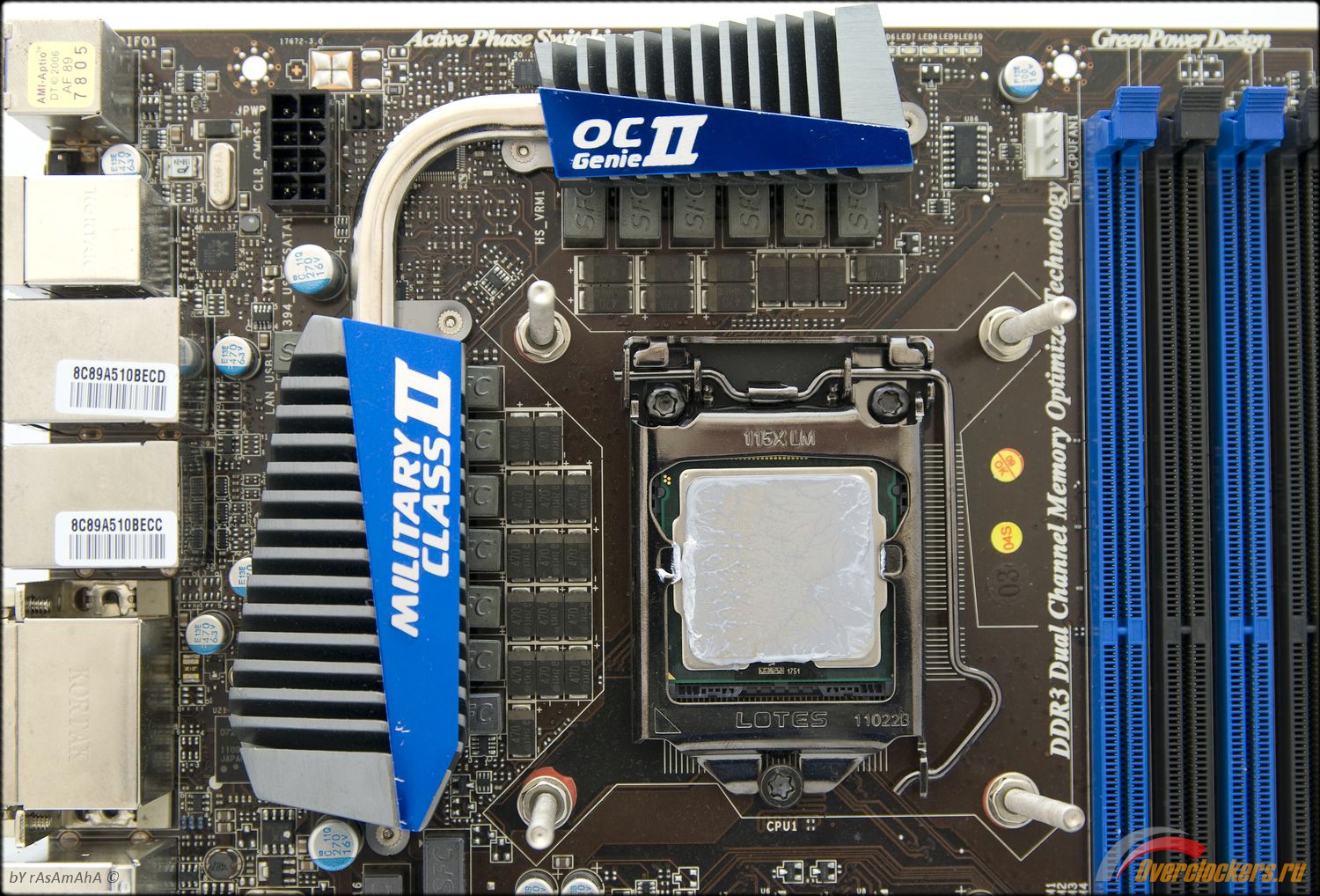

Система охлаждения обеих плат очень похожа и состоит из трёх алюминиевых радиаторов и одной медной тепловой трубки. Два теплосъемника охлаждают систему питания, они установлены на микросхемы DrMOS и соединены тепловой трубкой:

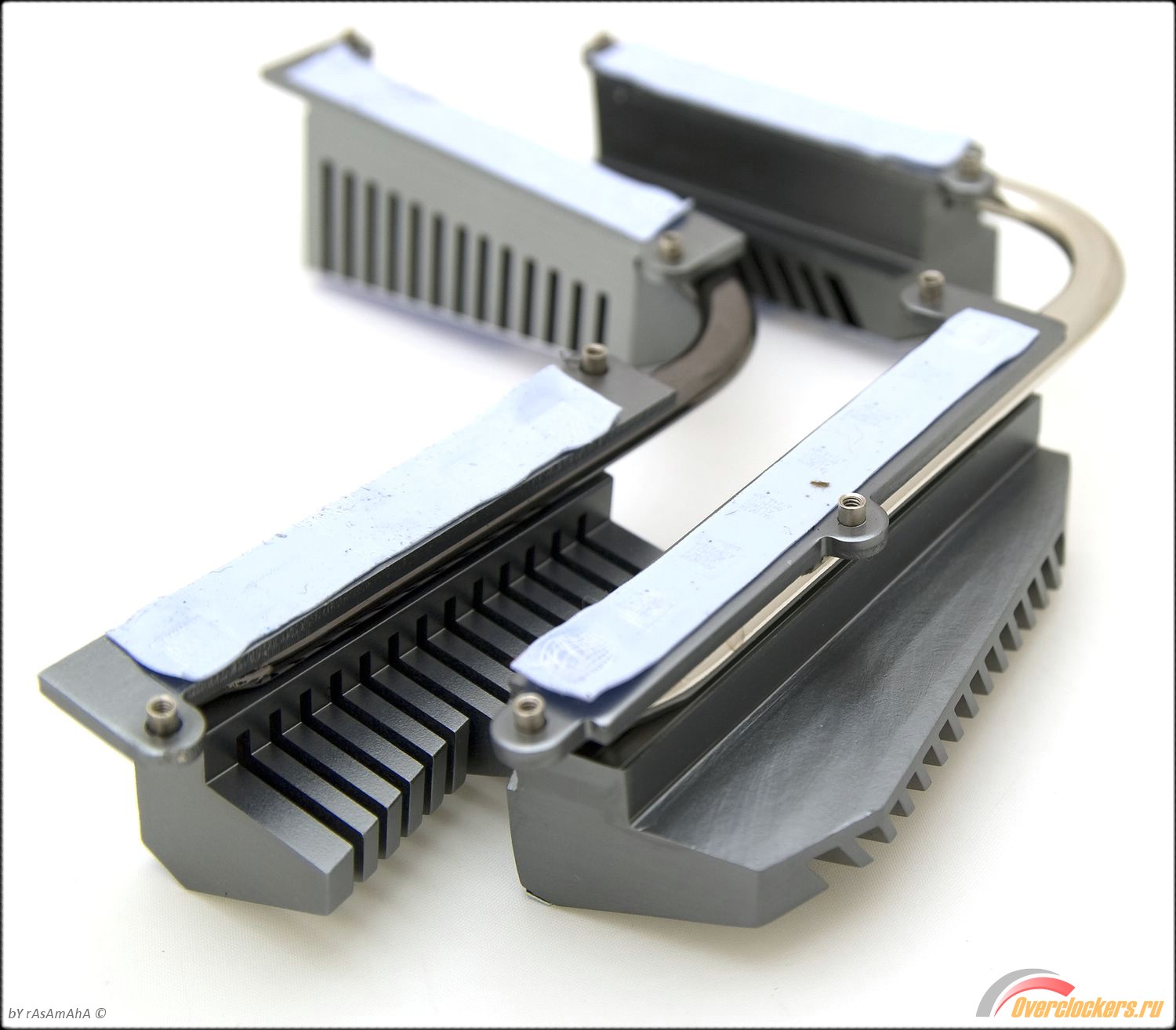

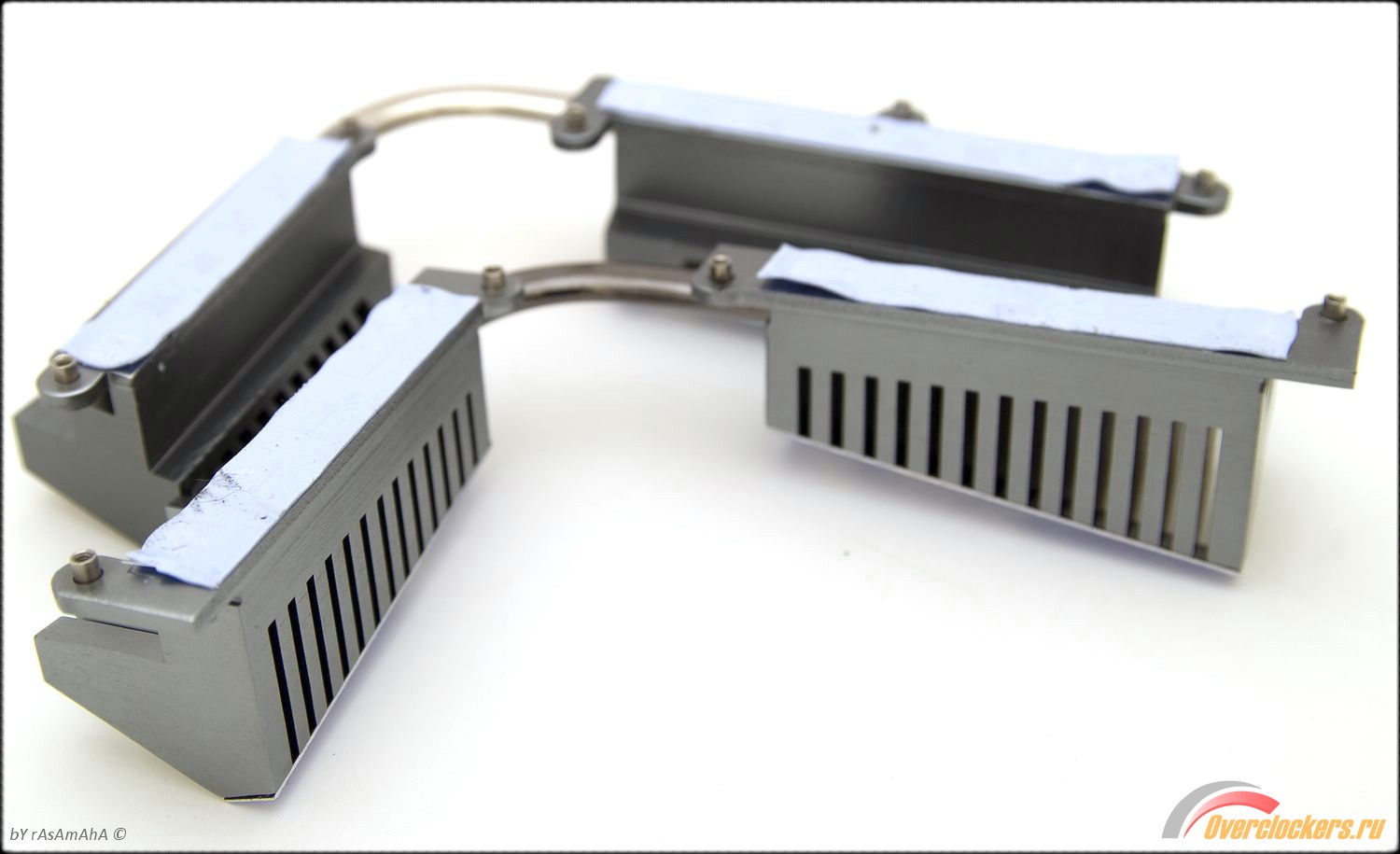

Голубенькие ленты на фотографиях ниже - термопрокладки. Площади СО с лихвой хватает на охлаждение зоны PWM даже без принудительного обдува вентилятором и при повышенном до 1.5 В напряжении, подаваемом на процессор.
Её размеры не помешают установке крупногабаритных процессорных кулеров и длинных видеокарт.

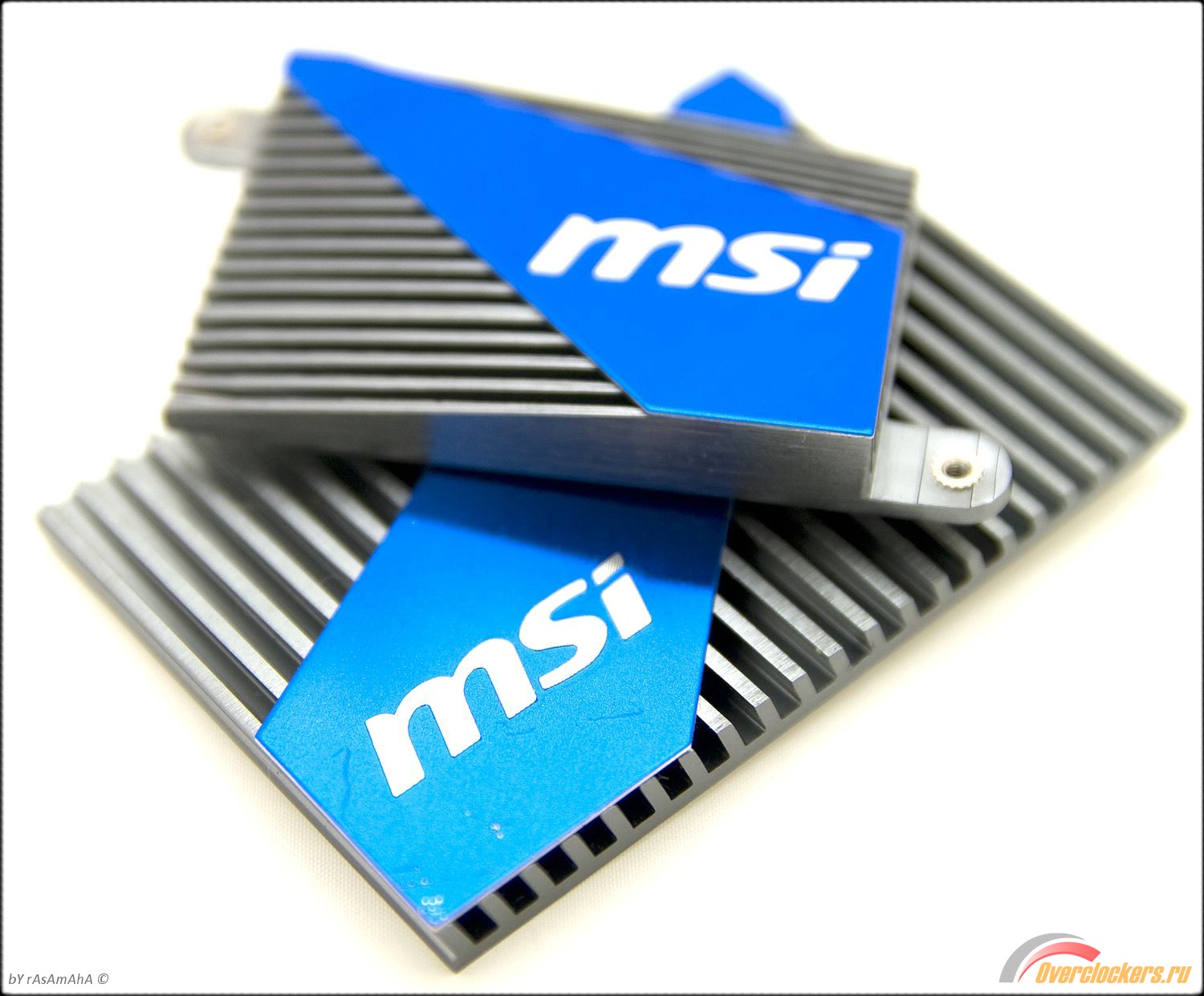

Третий радиатор установлен на южный мост Intel Z68

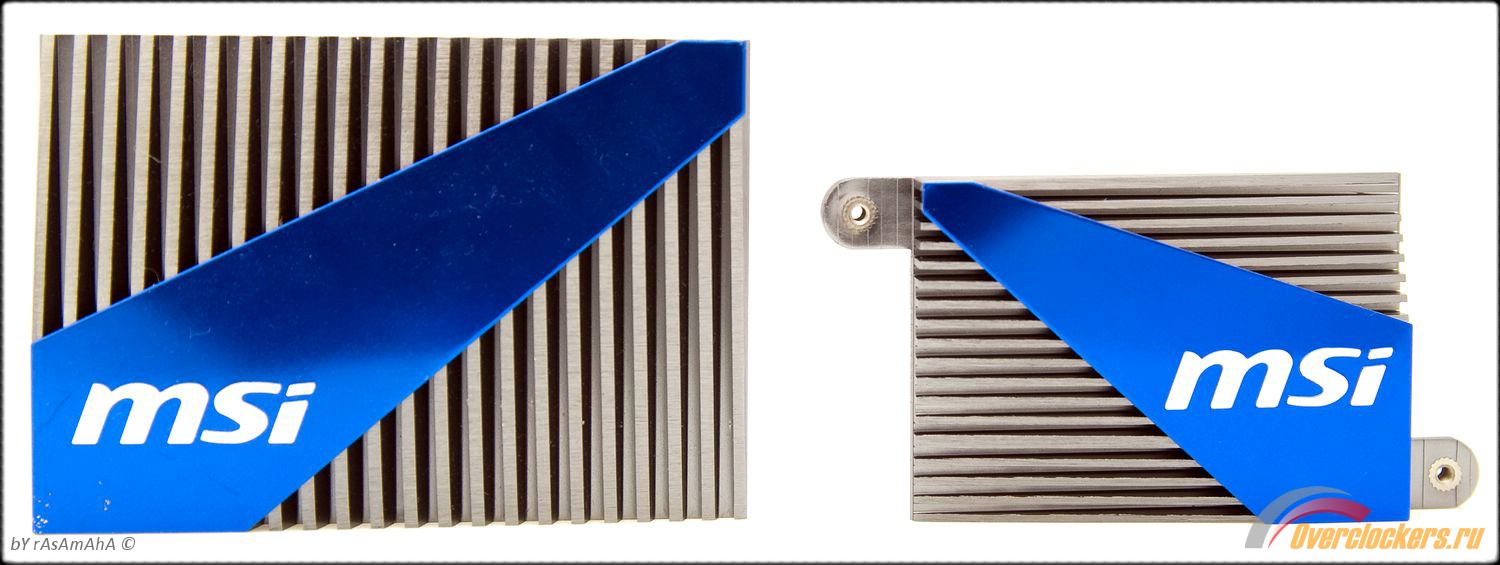

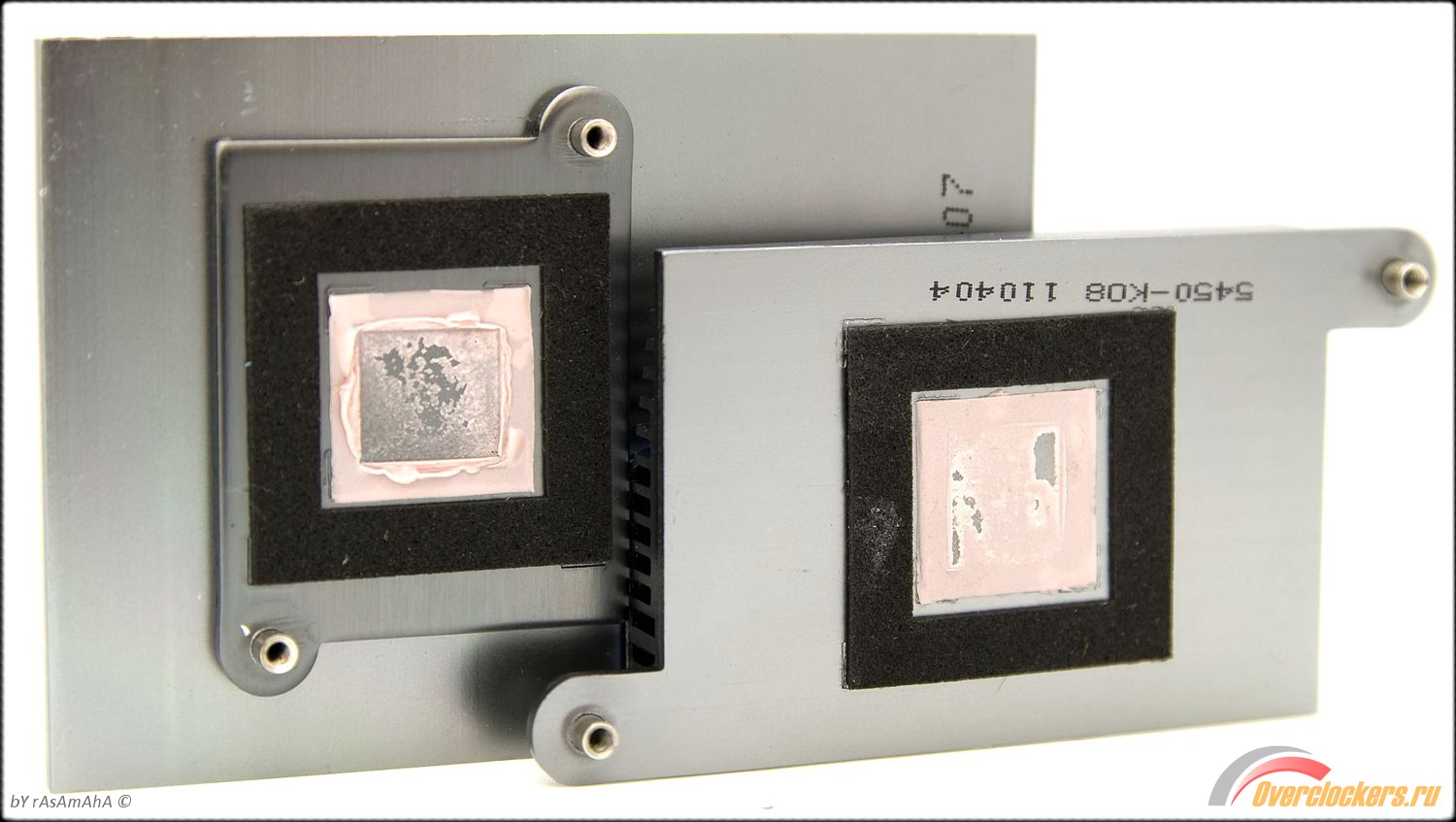

Левый, не в плане происхождения, а на иллюстрации ниже, радиатор GD80. Он немного больше, чем аналогичный у GD65. Как можно будет убедиться позже, главным нагревательным местом в системе Ivy Bridge стал PCH. Его температура даже выше, чем у радиаторов системы питания.
Термоинтерфейс стандартен для установки радиаторов на южные мосты - малопластичная розовая субстанция. Под ней можно разглядеть пустоты, которые образуются после склеивания радиатора с мостом PCH. Чёрная окантовка препятствует повреждению кристалла во время установки.
| Z68A-GD80 (B3) | Z68A-GD65 (G3) | |
| Чипсет | Intel® Z68 (B3) Chipset | Intel® Z68 (B3) Chipset |
| Поддержка памяти | 4 небуферизированных модуля памяти Dimm частотой 1066/1333/1600/2133, ёмкостью до 8 Гбайт каждый, в том числе в двухканальном режиме. |
4 небуферизированных модуля памяти Dimm частотой 1066/1333/1600/2133, ёмкостью до 8 Гбайт каждый, в том числе в двухканальном режиме. |
| Слоты |
|
|
| Контроллер SATA и порты | Чипсет Z68 (RAID 0/1/5/10) SATA II x4 порта; SATA III х2 порта; Контроллер Marvell SATA III х1 порт и х1 eSATA. |
Чипсет Z68 (RAID 0/1/5/10) SATA II x4 порта; SATA III х2 порта; Контроллер Marvell SATA III х2. |
| Контроллер USB и порты | USB 3.0 (NEC D720200) x2 внутренние, х2 внешние; Чипсетные x6 внутренние (2 с функцией заряда устройств), х4 внешние. |
USB 3.0 (NEC D720200) x2 внутренние, х2 внешние; Чипсетные x6 внутренние (2 с функцией заряда устройств), х4 внешние. |
| Аудио выходы и кодек | Realtek ALC892 8-ми канальный х6 разъёмов Jack на задней панели. х1 оптический выход. |
Realtek ALC892 8-ми канальный х6 разъёмов Jack на задней панели. х1 SPDIF, х1 оптический выход. |
| Иные контроллеры | IEEE1394 / FireWire (VIA VT6308P) x1 внутренний, х1 внешний. |
- |
| Сетевая карта | х2 PCI-e 10/100/1000 Fast Ethernet Realtek 8111E. |
x1 PCI-e 10/100/1000 Fast Ethernet Realtek 8111E. |
| Порты/кнопки на задней панели |
|
|
| Размеры | 30.5 x 24.5 | 30.5 x 24.5 |
| Форм-фактор | ATX. | ATX. |
MSI Z68A-GD80
BIOS GD80 классического для MSI вида с графическим интерфейсом. Он не обладает ни удобством, ни структурированным и интуитивно понятным меню. Большинство функций оснащено подсказками, к сожалению, с кривым русским переводом. Ах, да, русский язык есть в лингвистических настройках, но пользоваться им неудобно, привычные значения сложно переводимы на него.
Но больше всего претензий к тормознутому интерфейсу. Местами он зависает, либо вовсе «закусывает» курсор мышки. В видео видно, как курсор выбирает последнее значение при быстром их пролистывании. Расположение настройки Auto может находиться как в начале списка, так и в его середине, или вообще быть смещенным относительно неё. Вбить с клавиатуры текст Auto - нельзя. Вот и получается, что приходится либо пролистывать мышкой и «соскакивать», либо раздражительно тыкать кнопку «+» или «-». Заново открытый список напряжений, при установленном значении в «авто», начинается сверху, а не оттуда, где расположено искомое Auto.
Передвижение по основным меню реализовано и на клавиатуре, с помощью стрелок, enter и escape. Пожалуй, так даже удобней. Хуже, если вы захотите ввести значения напряжений. Только клавишами «+» или «-», вбить сразу число – невозможно. Множитель процессора по умолчанию 34, а не Auto, в меню «стандартное значение» фигурирует именно число, а не слово. Забыл пользователь его, и что прикажете ему делать, догадываться, что это то, что сверху?
Мешающие развлекательные программы чередуются с основными и вспомогательными настройками, и доступны только с установленным в приводе диском. Количества настроек в BIOS’е предостаточно, а диапазоны значений, особенно напряжений, удовлетворят как начинающего пользователя, так и энтузиаста. Но как уже писалось выше, логики в их размещении ровно ноль. Старый текстовой вариант мои потребности удовлетворил бы лучше, и не мешал излишне ненужными фишками.
Из удобств - перекочевавшая группа overclocking, где собраны все настройки частот шины, памяти, множителя процессора, активации технологий Intel, делителей и таймингов. Не надо рыться по многочисленным меню, все сгруппировано, а напряжения подписаны реальными значениями. При разгоне частоты шины автоматически пересчитывается результирующая частота памяти. Часть настроек энергосбережения продублирована в Eco, а при их смене в меню overclocking, меняется и там. После успешной модификации можно сохранить предпочтения в профилях, но они не распространяются на изменения в других группах! А после обновления BIOS’а бывают недоступны.
MSI Z68A-GD65
Новая оболочка BIOS’а придала ему лоска, но по-прежнему не оптимизирована для быстрого перемещения и изменения настроек. Хотя мышка уже не заедает, да и графика шевелится бодрее. Но я так и не нашел меню выбора языка, досаду вызывают и оскудевшие пояснения настроек, местами тупо копирующие её название.
При входе в BIOS на заглавной странице доступна информация о версии прошивки, времени, частотах процессора и памяти, а также суммарного объема последней. Чуть ниже - меню быстрого доступа, открывающее возможность молниеносной настройки приоритета загрузки, либо выбора текущего желания пользователя стартовать, например с флеш-носителя, не меняя основные настройки. Три кнопки ECO, Standart, OC Genie II – переводят настройки на заранее запрограммированные результаты: эффективного режима, пользовательского, либо автоматического разгона (42х100 МГц; 1866 МГц память).
Меню настроек сгруппировано по двум группам, основная – слева и вспомогательная – справа. Налицо прогресс отдела «эргономики». Но всплывающие меню иногда все же зависают и не закрываются по клику мышки, спасает кнопка esc на клавиатуре. В BIOS внедрили функцию снятия скриншотов горячей клавишей! В целом, MSI удалось сделать логичный и быстрый интерфейс, значительно упрощающий настройки любому пользователю.
Интересная, но в тоже время самая скучная часть обзора. Все попытки Intel привлечь внимание энтузиастов к якобы самому адаптированному к разгону чипсету, на деле оказались провалом. Единственное, что спасает платформу, это разблокированный множитель у двух процессоров: 2500К и 2600К. Но и тогда разрекламированный свободный множитель на деле оказывается ограничен пунктами 48…55. Причём в подавляющем большинстве максимальным множителем становились значения до 50.
Процессор, который участвует в обзорах материнских плат, был заранее проверен в режиме разгона с разными делителями и частотой. На номинальном напряжении 1.28…1.29 В он стабилен при частоте 4.5 ГГц (100 МГц х 45; 102.3 МГц х 44; 104,6 МГц х 43). Память работает со всеми делителями, от 1333 до 2133 МГц. Либо при 1.5 В на частоте 5.0 ГГц (100 МГц х 50; 102.3 МГц х 49; 104.6 МГц х 48). Память работает с делителями от 1333 до 1866 МГц.
После всех попыток разогнать процессор на материнской плате Z68A-GD80 получились следующие результаты.
MSI Z68A-GD80. В тесте стабильности Prime95 при выставленном напряжении CPU в BIOS’е - 1.510 В. Остальные параметры в Auto, либо подбирались опытным путём.
50х100 МГц завершен, множитель свалился на 49, просадки напряжений нет.
49х100 МГц прошел.
49х101 МГц заработало, зависло, просадки нет.
48х100 МГц…104 МГц пройден.
Тест стабильности OCCT «Блок Питания» (двадцать минут).
i7 2600K@5000 МГц.
Выставленное напряжение CPU в BIOS’е - 1.510 В.
Измеренное мультиметром - 1.517 В.
Конфигурация процессора - 104.3 МГц x 48
Частота памяти и тайминги - 1945 МГц 9-9-9-24-1T
Те же самые шаги, но на MSI Z68A-GD65. Тест стабильности Prime95 при выставленном напряжении CPU 1.515в. Остальные параметры в Auto, либо подбирались опытным путём. Из-за небольшой просадки напряжения (-0.015в. пришлось в BIOS’е поднять значение с 1.510 до 1.515 В.)
50х100 заработало, но зависло, просадка есть.
49x102 заработало, но зависло, просадка есть.
49x101 заработало, но зависло, просадка есть.
49x100,2 заработало, просадка есть.
48x104 не заработало, выключились видеопорты.
48х103 не заработало, выключились видеопорты.
48х102 заработало, но зависло, просадка есть.
Тест стабильности OCCT «Блок Питания» (двадцать минут).
i7 2600K@4910 МГц.
Выставленное напряжение CPU в BIOS’е - 1,515 В.
Измеренное мультиметром - 1.500 В.
Конфигурация процессора - 100.2 МГц x 49
Частота памяти и тайминги - 1870 МГц 9-9-9-24-1T
Основываясь на наблюдениях за поведением материнских плат, могу сказать следующее:
GD80 – отлично себя зарекомендовала. Стабильно работает система питания, не позволяющая напряжению опускаться ниже значения, установленного в BIOS'е. LoadLine можно даже не трогать, а оставить в положении Auto. Множители памяти при частоте шины 104.х МГц доступны все, из ранее проверенных и рабочих. Тесты стабильности прошли без спонтанных BSOD'ов. Auto положения регулировок остальных напряжений устанавливаются в оптимальные значения.
Из недостатков: снижение множителя с 50х до 49х под нагрузкой в конфигурации 50х100 МГц. Ране этот же режим проходил стресс тест на протяжении восьми часов на другой плате. Нежелание работать с 49 множителем на процессоре при частоте шины, отличной от 100 МГц.
GD65 с менее мощной системой питания подвержена снижению напряжения под нагрузкой в любом режиме, будь то LoadLine «Авто» или «Вкл». Не заработала часть ранее проверенных режимов, таких как 50х100, 49x102, 49x101. Выключились видеопорты при частоте шины более 103 МГц. В диапазоне 101…102 МГц проявляются зависания системы. Максимальная частота шины, на которой заработала система, стала 100.5 МГц. Какой бы негативной не показалась вам плата, есть и положительные стороны. Промежуточные комбинации частоты шины и множителя на стандартном напряжении осилили обе платы без проблем (4.5 ГГц (100 МГц х 45; 102.3 МГц х 44; 104.6 МГц х 43)). А память заработала со всеми делителями, от 1333 до 2133 МГц.
Не забудем про одну функцию автоматического разгона, которой MSI наделяет практически все свои материнские платы, - OC Genie II. В реальности, режим рассчитан исключительно на неопытного пользователя.
Загрузка компьютера происходит быстро, так же, как и подбор множителя и напряжения для процессора. Память после сканирования BIOS'ом XMP завелась на частоте 1866 МГц с таймингами 9-9-9-27 2Т. Частота процессора 4200 МГц (100х42 1.35 В!!!). Функции энергосбережения частично отключились, осталось только понижение множителя. Сложилось впечатление, что в MSI решили усреднить разгон данного типа процессоров и вшить в настройки OC Genie II. Ни о каком интеллектуальном разгоне не может быть и речи. Если бы компания потрудилась и создала адаптивный алгоритм, то процессор бы работал на частоте 4.5 ГГц, а память была бы с более агрессивными таймингами.
Перечень используемых измерительно-контрольных приборов и инструментов:
Для корректного замера температуры использовались следующие условия:
Закрытое помещение площадью 4 м2, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 22°С +-1°С. За точностью соблюдения заданных параметров наблюдало четыре датчика. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Температуры в графиках указаны не процессора, а самого горячего радиатора системы охлаждения, как показывает практика, область PWM остается холоднее южного или северного мостов. В любом случае, процессоры отличаются номинальным напряжением, даже в рамках одной партии, а в тестах материнских плат важнее знать запас прочности ее же системы охлаждения без принудительного потока воздуха.
Уровень потребления электричества [ватт] в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Настройки энергосбережения, впрочем, как и любые другие затрагивающие потребления системы в целом, выставлены по умолчанию.
Максимальная нагрузка создавалась программой OCCT в режиме проверки блока питания. Данные вносились после двадцатиминутного теста. Температура материнской платы есть не что иное, как значения с двух термодатчиков, установленных непосредственно в основании радиатора.
Проверка USB и SATA: Программа HD Tune 4.61Pro (средняя скорость линейного чтения, блоки по умолчанию 64 кбайт), внешний контроллер совместимый с SATA 3.0 (AgeStar 3UB2A8-St). SSD диск Intel X25E 64 Гбайт SLC, неинициализированный в системе, предварительно очищен специальной утилитой Intel Garbage (не для публичного пользования).
Измерение скорости Lan и Wi-Fi осуществляется утилитой iPerf с определёнными настройками сервера и клиента по протоколу TCP. В качестве сервера используется сетевой адаптер Intel 82772, не дружащий с Jambo Frame (планируется апгрейд контроллера). Промежуточная точка соединения – маршрутизатор Netgear GS608, во время тестирования Wi-Fi добавляется в цепь роутер ASUS N16 (802n, WPA-AES).
Таким образом, оценивается связка Lan порт сервера (Intel 82772) - Netgear GS608 - Lan порт клиента (тестируемой материнской платы), или Wi-Fi решения: Lan порт сервера (Intel 82772) - Netgear GS608 - ASUS N16 - Lan порт клиента (тестируемой материнской платы). На мой взгляд, вполне домашнее применение. Заблаговременно проверялась скорость между Netgear GS608 и ASUS N16, чтобы исключить влияние промежуточного участка.
Скорость работы связки «процессор-чипсет-память» оценивалась следующими приложениями:
Условия: без внешнего обдува вентилятором/ми. Только сама материнская плата, процессор, оперативная память.
Рабочие температурыЕдинственное доступное программное обеспечение для оценки качества – это RightMark Audio Analyzer, им и воспользуемся. В роли оценивающей аудиокарты выступила ASUS Xonar HDAV 1.3.
Общие результаты MSI Z68A-GD65
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.18 -0.12 | Очень хорошо |
| Уровень шума, дБ (А) | -80.6 | Хорошо |
| Динамические диапазон, дБ (А) | 80.8 | Хорошо |
| Гармонические искажения, % | 0.0058 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | -73.0 | Средне |
| Интермодуляционные искажения + шум, % | 0.055 | Хорошо |
| Взаимопроникновение каналов, дБ | -70.3 | Хорошо |
| Интермодуляции на 10 кГц, % | 0.041 | Хорошо |
| Общая оценка | Хорошо |
Общие результаты MSI Z68A-GD80.
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.18, -0.12 | Очень хорошо |
| Уровень шума, дБ (А) | -80.6 | Хорошо |
| Динамические диапазон, дБ (А) | 80.8 | Хорошо |
| Гармонические искажения, % | 0.0058 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | -73.0 | Средне |
| Интермодуляционные искажения + шум, % | 0.055 | Хорошо |
| Взаимопроникновение каналов, дБ | -70.3 | Хорошо |
| Интермодуляции на 10 кГц, % | 0.041 | Хорошо |
| Общая оценка | Хорошо |
Частотная характеристика GD65.
Частотная характеристика GD80.
Уровень шума GD65.
Уровень шума GD65.
Гармонические искажения + шум (-3 дБ) GD65.
Гармонические искажения + шум (-3 дБ) GD80.
Плюсы MSI Z68A-GD80:
Минусы:
Плюсы MSI Z68A-GD65:
Минусы:
