Статистика лаборатории показывает, что наивысший интерес у читателей overclockers.ru вызывают большие игровые корпуса. Неудивительно: просторные и хорошо продуваемые – именно они позволяют собрать бескомпромиссную игровую систему, не забыв о разгоне.
Ответственно подходят к их выпуску и производители. Ведь топ-модели являются лицом бренда на рынке и должны стать локомотивом продаж остальных продуктов. Поэтому обновлению линеек больших игровых корпусов вендоры уделяют самое пристальное внимание.
За последний год мы познакомились с подобными продуктами из ассортимента почти всех основных производителей. Не хватало в этом ряду, пожалуй, только одного.
Корейская компания Zalman славится своим вниманием к мелочам. Качество изготовления ее продуктов всегда находится на высочайшем уровне. Это именно то, чего каждый раз ожидаешь при распаковке очередного дорогого корпуса. И тут новый флагман игровой линейки Zalman – GS1200 – не должен разочаровать.
Его предшественник с индексом «1000» был представлен три года назад. И потом с интервалом в полгода получил два обновления: с суффиксами «SE» и «Plus». К сожалению, ни один из этих корпусов до нашей лаборатории так и не добрался. Хотя в продаже они до сих пор встречаются. Поэтому в обзоре GS1200 я буду упоминать о его отличиях от них.
При рекомендованной цене в 250 долларов перед нами прямой конкурент таких продуктов как Cooler Master HAF X и Antec DF-85. Давайте посмотрим, насколько новый флагман игровой серии Zalman достоин стоять с ними в одном ряду.
Открывает материал, как обычно, описание упаковки и комплекта поставки тестируемого корпуса.
Корпус поставляется в крупной картонной коробке. Из ручек у нее – только стандартные вырезы по бокам. Впрочем, учитывая внушительную массу Zalman GS1200 в упаковке – более пятнадцати килограммов, – вряд ли можно всерьез рассуждать о возможности его переноски вручную.
Оформлена коробка неплохо. Да и в плане информативности больших претензий к ней быть не может. Разве что фотографии корпуса спереди и сзади можно было сделать разными. А то его заднюю панель целиком на коробке нигде не разглядеть. Но основные особенности Zalman GS1200 перечислены и даже проиллюстрированы – на одной из боковин. На другой же приведен внятный перечень технических характеристик продукта.
Внутри коробки корпус дополнительно упакован в полиэтилен и зажат между пенопластовыми демпферами-фиксаторами.
Кроме того, глянцевая поверхность на верхнем срезе передней панели оклеена защитной пленкой, а подвижные части зафиксированы липкой лентой и пенополиуретановыми вставками.
Комплект поставки Zalman GS1200 прячется внутри корпуса. Огромная коробка с аксессуарами занимает весь его нижний отсек. Чтобы ее извлечь, нужно отвинчивать рамку крепления блока питания сзади (о ней – ниже).
Вот такой интересный фиксатор удерживает на своем месте коробку с комплектом:
Внутри, на удивление, обнаружилось не так много всего. С Zalman GS1200 поставляются:
Всего крепежа – с небольшим запасом. Сколько каких винтиков поставляется с корпусом, можно узнать из руководства пользователя:
В целом очень богатой поставку Zalman GS1200 не назовешь. Однако все необходимое, и даже чуточку больше, производитель в комплект положил.
Впрочем, главное здесь – все же сам корпус. Давайте, наконец, его рассмотрим.
Zalman GS1200 – очень большой корпус. Он вписывается в прямоугольный параллелепипед со сторонами 260 (Ш), 570 (В) и 640 (Г) мм. Особенно впечатляет глубина корпуса. В него должны поместиться самые длинные карты расширения.
Соответствует форм-фактору Full Tower и масса – более двенадцати килограммов.
Общие пропорции и архитектуру передней панели наш герой унаследовал у своих предшественников. По внешности GS1200 сразу видно, что перед нами потомок продуктов серии GS1000.
Однако в сравнении с ними новичок намного больше похож на современный игровой корпус. Он полностью черный (других цветовых вариантов нет), его передняя панель полностью перфорирована, а на боковой стенке примостился огромный 200-миллиметровый вентилятор.
Впрочем, обо всем по порядку. Передняя панель Zalman GS1200 визуально разбита на две части. Верхнюю составляет четверка перфорированных заглушек слотов 5.25”. Мелкая стальная сетка снаружи у них дополняется изнутри «противопылевым» слоем поролона. Заглушка нижнего отсека составная, сюда можно установить внешнее устройство формата 3.5”.
При этом вырез в центре закрыт отдельной вставкой, чтобы даже те пользователи, которые не станут задействовать ни одного слота, не были вынуждены наблюдать уродливую дыру в передней панели корпуса. По мне, так лучше бы в комплект положили просто еще одну «целиковую» заглушку 5.25”.
Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–800 КБайт). Размер и разрешение обеих версий картинки прописаны в блоке TITLE тега IMG; браузеры должны отображать их во всплывающей подсказке.
Гораздо интереснее выглядит нижняя часть передней панели. Ее образует пара выпуклостей. Также перфорированных, под каждой проглядывает по 92-миллиметровому вентилятору. Оснащены пылевыми фильтрами и они, только установлены те сзади (а вот больше нигде, за исключением передней панели, их нет). Охлаждать этим «вертушкам» есть что: за их откидными крышками скрываются корзины для жестких дисков, на три винчестера каждая.
Не обходится без вентиляционных решеток и верхняя панель современного игрового корпуса. Сзади под крышкой Zalman GS1200 скрывается еще один 200-миллиметровый «великан». Он уже установлен на выдув.
Это еще одно отличие «тысячедвухсотого» корпуса от предшественников: в них верхние вентиляторы были 120-миллиметровыми.
Перед ним располагается еще один неизменный в последние год-два атрибут дорогого корпуса – док-станция для жесткого диска. Он может быть как формата 3.5”, так и 2.5” и устанавливается без малейших проблем: просто задвигается в отсек, самостоятельно откидывая по пути заглушку.
По конструкции док-станции Zalman GS1200 напоминает корпус Cooler Master CM690 II Advanced: она тут так же «завалена» назад. Вообще производители жестких дисков не рекомендуют использовать свои винчестеры в положениях, отличных от горизонтального или вертикального. Поэтому надолго оставлять HDD во внешнем отсеке этих корпусов не сто́ит (SSD данное предупреждение не касается).
Даже при вставленном в док-станцию жестком диске формата 3.5” перед ним остается некоторое количество свободного места. Эту площадку можно использовать для складирования чего-нибудь полезного, вроде мобильных «гаджетов»: телефона, плеера, фотоаппарата и прочего. А чтобы им было «уютнее», ее предлагается застелить комплектным ковриком. Он выполнен точно под размеры площадки, с одной стороны шелковистый, с другой – прорезиненный. Для еще лучшей фиксации коврика на корпусе его можно посадить на пару полосок двустороннего скотча (есть в комплекте).
Еще ближе к пользователю GS1200 располагаются элементы управления и панель быстрого доступа.
Набор внешних портов неплохой:
По бокам от последних – кнопки питания и сброса. Их прямоугольники – разного размера, благодаря чему Power и Reset будет сложно перепутать даже на ощупь в темноте. Кроме того, элементы на панели внятно подписаны.
Кнопки простые пластиковые, но нажимаются с приятным щелчком.

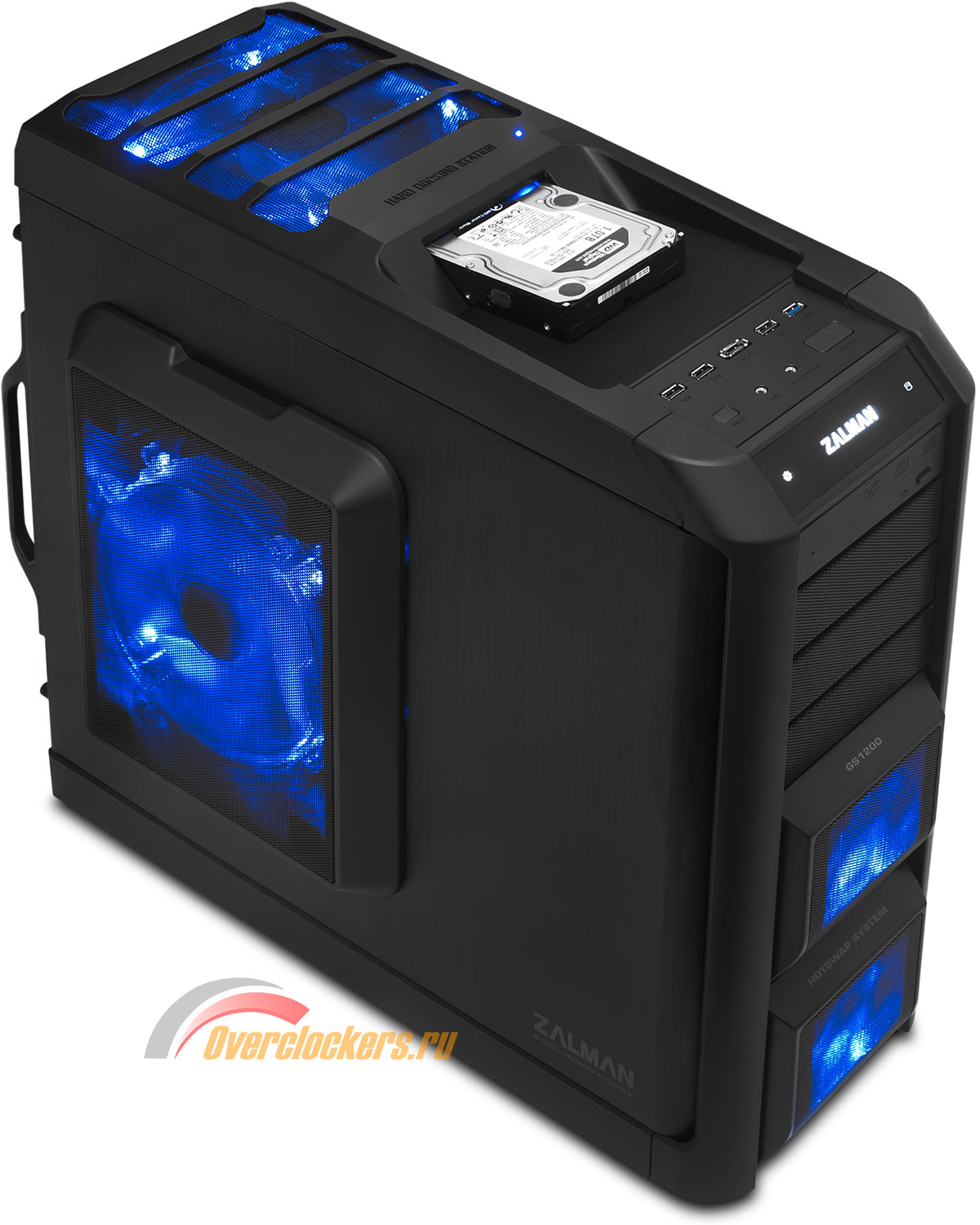

Все лампочки выведены на глянцевый «срез» верхней панели. Два белых индикатора питания и активности жестких дисков и надпись «Zalman» выглядят неплохо и вполне соответствуют классу корпуса.
Боковые панели GS1200 выполнены из миллиметрового алюминия с отделкой «под нержавейку» (сам корпус – стальной, с пластиковыми декоративными элементами).
На левой (если смотреть спереди) располагается уже упомянутый 200-миллиметровый вентилятор. Его пластиково-стальной кожух заметно выдается наружу, благодаря чему вентилятор не должен помешать высоким процессорным системам охлаждения.
Вторая стенка полностью сплошная. Обе оборудованы пластиковыми ручками, позволяющими их демонтировать, не усеяв полированный алюминий отпечатками своих пальцев.
Сзади можно обнаружить еще одну ручку, на этот раз откидную стальную. Ею оснащается рамка крепления блока питания. Забегая вперед, скажу, что он в корпус задвигается как раз сзади.
Zalman GS1200 использует привычную в наши дни компоновку с нижним расположением БП. Его задняя панель вообще выглядит типично для современного игрового корпуса. Она черная (что намекает на черный интерьер) и практически вся испещрена вентиляционными отверстиями.
Перфорированы даже заглушки слотов расширения. Их здесь, к слову, – в точном соответствии со стандартом ATX – ровно семь. В середине 2011 года в корпусе формата Full Tower ожидаешь увидеть хотя бы восемь слотов расширения.
В остальном все как надо: напротив I/O-панели материнской платы располагается вытяжной 120-миллиметровый вентилятор, а сверху достаточно свободного ме́ста. Последнее задействовали под выходы для шлангов системы жидкостного охлаждения. Они обрезинены, диаметром 25 мм.
Практически полностью перфорирована и вся нижняя панель корпуса. Однако, чтобы задействовать все эти вентиляционные отверстия, его нужно хотя бы немного приподнять над землей. А ножки у Zalman GS1200 по умолчанию отсутствуют, пользователю еще предстоит их установить.
Две крупные пластмасски из комплекта крепятся к днищу шасси с помощью пары маленьких защелок каждая. При этом они выступают за пределы корпуса почти на два сантиметра по бокам: если его с надетыми ножками положить набок, есть шанс, что они просто отломятся. Поэтому, попробовав установить ножки, я сразу их снял и отложил до окончания сборки системы.
А сам приступил к внутреннему осмотру корпуса. К рассказу о котором сейчас и буду переходить.
Но прежде, как всегда, фотографии Zalman GS1200 со всех сторон:
Внутри Zalman GS1200 визуально разделен на три части. В передней располагаются корзины для накопителей, нижняя отведена под отсек для блока питания, а центральная предназначена для материнской платы с картами расширения.
Впрочем, перегородки между отсеками не сплошные и не будут мешать движению воздуха внутри корпуса.
В «пятидюймовую» корзину поместится четыре соответствующих устройства. Провода от панели управления корпуса выводятся прямо в нее, но надежно зафиксированы и не помешают установить при́вод или реобас даже в верхний отсек.
Нижний занимает переходник для вывода на переднюю панель корпуса 3.5”-устройства. В него же можно установить 2.5”-накопитель.
Под ним располагаются две корзины для жестких дисков формата 3.5”. Под три винчестера каждая. Нижняя оснащена планкой для быстрого подключения HDD. При этом вся тройка накопителей будет питаться от одного четырехконтактного разъема блока питания (Molex).

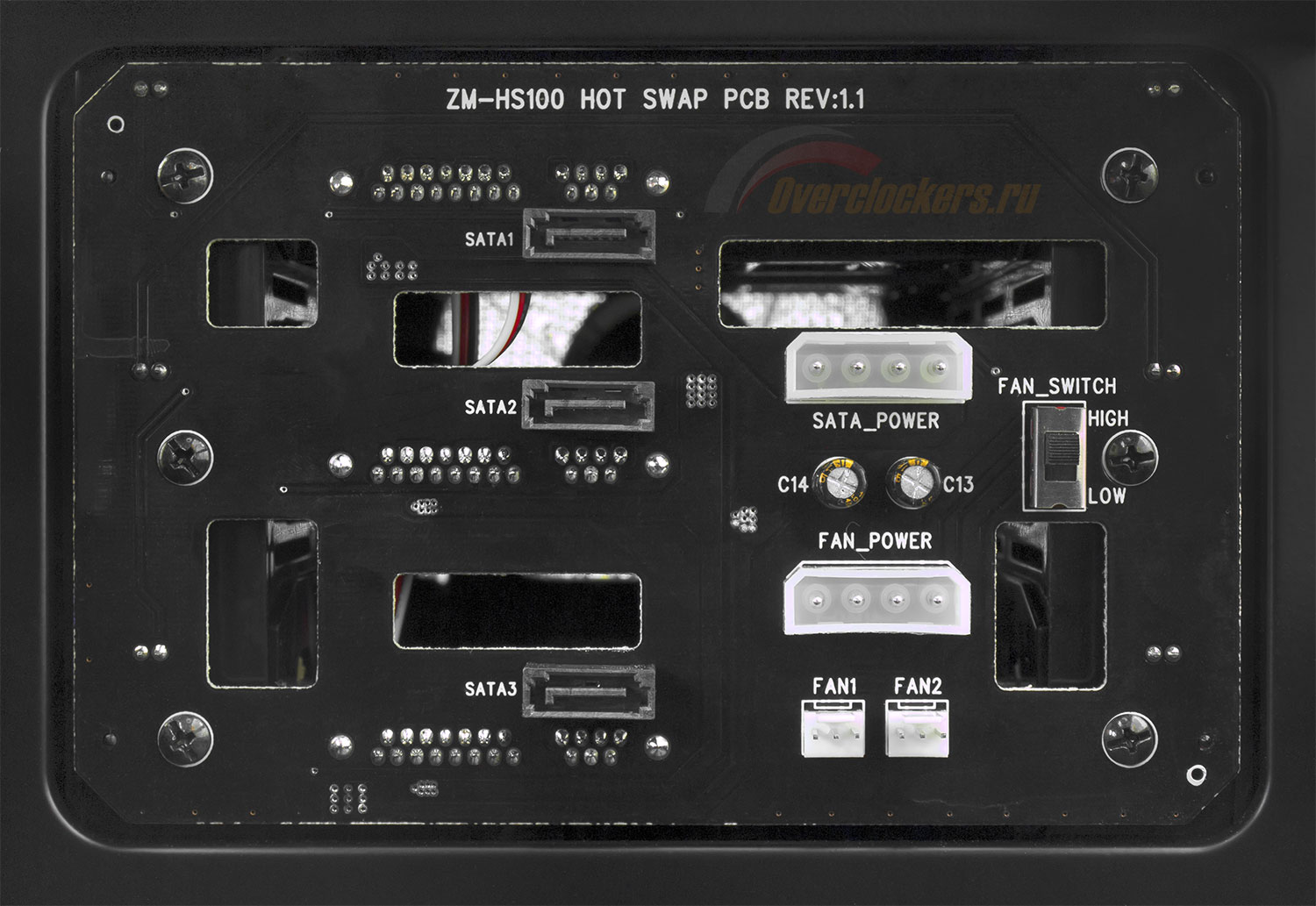

На той же плате располагается простенький регулятор оборотов обдувающих жесткие диски фронтальных 92-миллиметровых вентиляторов. Они оба подключаются к ней (питание – снова от единого Molex-а) и могут быть синхронно замедлены с ≈1800 до ≈1100 оборотов в минуту.
Производитель говорит о том, что вторую плату можно докупить отдельно. Но в наших реалиях я бы на это не особенно рассчитывал.
Еще одно посадочное место, на этот раз для 120-миллиметрового вентилятора, располагается под нижней корзиной. Правда, установить туда эту «стодвадцатку» будет проблематично.
А вот задействовать под дополнительные «вертушки» две остальных перфорации в днище проблем не составит. Блок питания в Zalman GS1200 будет покоиться на трехсантиметровом пьедестале и никак им не помешает.
Корпус вообще очень неплохо продуман. Радует и внимание производителя к мелочам. Так, в местах сопряжения боковых панелей с шасси присутствуют мягкие изоляционные прокладки. Боковые панели фиксируются при помощи очень удобных «несъемных» подпружиненных винтов с накатанной головкой. А блок питания должен «скользить» в своем отсеке на аккуратных маленьких колесиках (правда, количество последних стоило увеличить: в нынешнем виде БП все равно царапает направляющие).
Радует и обилие вырезов в поддоне материнской платы. Самый крупный из них – в районе процессорного разъема – должен позволить (де-)монтировать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
Остальные отверстия – это часть системы организации кабелей. Они предназначены для прокладки за поддоном проводов. Зафиксировать их там позволят многочисленные петли под стяжки (напомню, что десяток их есть в комплекте).
Мне не понравились только пластиковые окантовки вырезов для кабелей: держатся они там плохо, постоянно норовят вывалиться. Тут просто стоило завальцевать края так же, как и в случае с отверстием под backplate.
В остальном к шасси у меня претензий не возникло. Нормальная 0.8-миллиметровая сталь и надежная конструкция с несколькими ребрами жесткости обеспечивают ему более чем достаточную жесткость. Качество обработки и окраски всех деталей корпуса – на высоте. Да и собран был протестированный экземпляр Zalman GS1200 отлично.
А значит, можно смело переходить к сборке в корпусе тестового стенда. Но перед тем как перечислить входящие в него компоненты, по традиции приведу фотографии героя данного обзора изнутри с разных сторон:
В тестируемом корпусе собиралась следующая система:
| Материнская плата: | Gigabyte GA-Z68X-UD7-B3 (Intel Z68 Express, BIOS ver.F6). |
| Центральный процессор: | Intel Core i7-2600K (Sandy Bridge, rev. D2, штатное напряжение 1.225 В, фото экземпляра). |
| Охлаждение CPU: | Радиатор: Thermalright Ultra-120 eXtreme 1366 RT; Вентилятор: Thermalright TR-FDB (120 x 120 x 25 мм, ≈1000 RPM); Термоинтерфейс: Arctic Cooling MX-2. |
| Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
| Видеокарта: | HIS (reference) 2 Гбайта ATI Radeon HD 6950 @ 6970, 2 шт. |
| Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 4 шт. |
| Блок питания: | Enermax Revolution 85+, 850 Вт. |
| Привод: | Pioneer DVD±RW «Radical Black» :). |
Материнская плата в Zalman GS1200 устанавливается на стандартные шестимиллиметровые в высоту стойки, вкручивающиеся в поддон. По умолчанию установлены девять – соответствующие полноразмерному ATX.
По факту поддерживаются и остальные основные форматы: Micro-ATX, Extended-ATX и Mini-ITX. Но в официальном перечне технических характеристик последний отсутствует. А в руководстве пользователя и вовсе приводится схема лишь для двух типов материнских плат.
При этом монтажные отверстия в поддоне никак не промаркированы, у неопытного пользователя с выбором необходимых могут возникнуть проблемы. Впрочем, абсолютному большинству из них наверняка не придется об этом заботиться, поскольку они, как и я, выберут стандартную ATX-плату.
Даже полноразмерной «материнке» в крупном корпусе очень просторно. Лишь снизу рама, отделяющая отсек блока питания, располагается в полутора сантиметрах от нее. Тогда как сверху и особенно спереди от платы свободного места с избытком.
Не обманывает производитель и говоря о том, что в GS1200 без проблем разместятся процессорные системы охлаждения высотой до 170 мм. Почти 160-миллиметровый стендовый Thermalright Ultra-120 eXtreme не доставал до боковой стенки более сантиметра. А установленный на ней вентилятор не выступает внутрь корпуса ни на миллиметр.
Правда, вот с установкой прямо в корпусе систем охлаждения, чьи крепления используют backplate, могут возникнуть проблемы. На стендовой плате Gigabyte GA-Z68X-UD7-B3 процессорный разъем расположен не так уж и нестандартно (а скорее даже вполне стандартно). Но универсальная крестовина Thermalright для процессорных разъемов Intel все равно не помещалась в предназначенный для нее вырез в поддоне.
Далее устанавливаем жесткие диски. Они в корпус помещаются снаружи. Слегка (даже слишком, пожалуй) нажимаем на верхнюю часть крышки нужного отсека, и она откидывается.
В отсутствие ножек корпуса нижняя грозит упереться в поверхность, на которую установлен Zalman GS1200, и не открыться до конца. Проблема решается элементарно: либо одеваем ножки, либо ставим корпус на край стола. Но я все равно проиллюстрирую выдвигание салазок на примере верхней корзины:
Да, жесткие диски крепятся к простеньким пластиковым рамкам. Контактировать они должны через эластичные виброизоляционные прокладки, но на практике этого не происходит – винчестер соприкасается и с черным пластиком салазок.
К счастью, рамку хотя бы не приходится разгибать, чтобы засунуть в нее жесткий диск – она здесь составная:
В результате никаких проблем с тем, чтобы установить винчестер, не возникает.
Просто задвигаем его в корзину, и готово:
Жесткие диски внутри Zalman GS1200 располагаются плотно, зазор между соседними в корзине – порядка полсантиметра. Небольшим фронтальным вентиляторам будет непросто обеспечить HDD достаточное охлаждение.
Но все описанные «нюансы» – просто ничто по сравнению с установкой в корпус пятидюймовых устройств. А точнее, с демонтажем заглушек соответствующих слотов.
Вот как это делается:
«Немного заморочено, но вроде ничего особо страшного: заглушки крепятся к передней панели изнутри на защелках. Да, чтобы их извлечь, нужно демонтировать переднюю панель (иначе они упираются в направляющие 5.25”-корзины). Да, есть еще какие-то пластмасски между ними (которые не только могут запутать сборщика, но и надежность всей конструкции явно не улучшает). Но все это невеликие проблемы». Так, наверное, подумает большинство читателей.
Да, все было бы сносно, если бы эта самая передняя панель у Zalman GS1200 снималась так же легко, как у большинства современных корпусов. Но она тут прикручена к шасси восемью винтами. Причем, шесть из них располагаются по бокам, а остальные два – сверху, под верхней панелью. То есть нужно снимать (хотя бы немного сдвинуть назад) еще и ее. Для этого нужно открутить еще два винта сзади. Итого десять.
Десять винтов, чтобы демонтировать несчастную заглушку пятидюймового отсека!
Это уже не говоря о том, что перед сборкой системы я «протянул» все корпусные провода, чтобы они нигде не висели (например, вывел за поддон изображенный на фото выше кабель питания вентилятора в верхней корзине для жестких дисков). Пришлось обратно их ослаблять, чтобы получить возможность отогнуть панели.
Но сначала, не веря своим глазам, я все же заглянул в руководство пользователя, дабы убедиться, что не просмотрел какой-нибудь «легкий способ». Нет, действительно оказалось, что «официальный» алгоритм установки пятидюймового устройства именно таков.
Такое чувство, что механизм крепления заглушек разрабатывал один человек, а передней панели к корпусу – другой. И «как работает корпус целиком» никто не проверял до самого запуска серийного производства.
В итоге на сборку всей остальной системы у опытного пользователя уйдет минут двадцать. И еще почти столько же – на демонтаж заглушки пятидюймового отсека. А ведь всего-то нужно было – сделать их «выдавливаемыми» (наружу или внутрь – не важно), как в большинстве других корпусов. Или хотя бы прикручивающимися по бокам – это вообще самое надежное решение, какое только может быть. Но заставлять пользователя разбирать весь корпус из-за одной заглушки – это, конечно, перебор. В таком виде выпускать продукт на рынок было нельзя.
Самое печальное состоит в том, что в GS1000 пятидюймовые заглушки были самые обычные и демонтировались без проблем. Зачем было менять их на... это, нагородив описанную нелепицу, – решительно непонятно. Нет, конечно, рядовой пользователь не так часто устанавливает новые пятидюймовые устройства. Но все равно это не повод вообще не думать о его удобстве. Особенно в таком дорогом корпусе.
Впрочем, хватит причитаний, продолжаем сборку.
Насколько плохо в корпусе обстоят дела с демонтажем пятидюймовых заглушек, настолько же хорошо в нем – с креплением соответствующих устройств. Они прикручиваются при помощи таких же «несъемных» подпружиненных винтов с накатанной головкой, что и боковые панели. И отвертка не нужна, и фиксация отличная.
С избытком в Zalman GS1200 и ме́ста для 5.25”-девайсов. Стендовый 180-миллиметровый DVD±RW Pioneer даже не выступал за пределы своих направляющих. От материнской платы его при этом отделял добрый десяток сантиметров. В корпусе без проблем разместятся даже самые длинные контейнеры для жестких дисков.
На этом и с при́водом, наконец, все. На предыдущей фотографии в корпусе уже виднеются провода блока питания. Именно к рассказу о его установке я и перехожу.
БП в Zalman GS1200, напомню, привинчивается к отдельной рамке (которую нужно предварительно открутить от корпуса).
И только затем задвигается в свой отсек:
Набор монтажных отверстий позволяет установить блок питания в обоих основных положениях: как большим вентилятором вверх, так и вниз. Учитывая наличие снизу вентиляционной перфорации, я выбрал второй вариант. Если же вы хотите уменьшить высоту корпуса на три сантиметра, отказавшись от ножек, то достаточно будет перевернуть БП на 180 градусов.
Ему в Zalman GS1200 тесно только по высоте. Глубина корпуса поистине огромна. Стендовый Enermax Revolution 85+ обладает не самой скромной длиной 190 мм, но все равно от панельки для подключения жестких дисков в нижнем отсеке его отделяло более пятнадцати сантиметров.
По той же причине не возникает в корпусе проблем и с самыми длинными видеокартами. 270-миллиметровый стендовый Radeon HD 6950 @ 6970 не доставал до направляющей верхней корзины восемь сантиметров. Этого хватит и GeForce GTX 590, и Radeon HD 6990.
Но вот все компоненты на своих местах, осталось разобраться с проводами. Большинство их в корпусе действительно удалось уложить за поддоном. Отверстия для вывода туда кабелей расположены удобно.
Проблемы могут возникнуть лишь с их длиной. Впрочем, главную – со шлейфом питания CPU – производитель за пользователя уже решил, снабдив корпус соответствующим удлинителем. Не со всеми блоками питания он понадобится (например, мне со стендовым Enermax Revolution 85+ хватило длины штатного восьмиконтактного кабеля), но все равно такая забота о покупателе приятна.

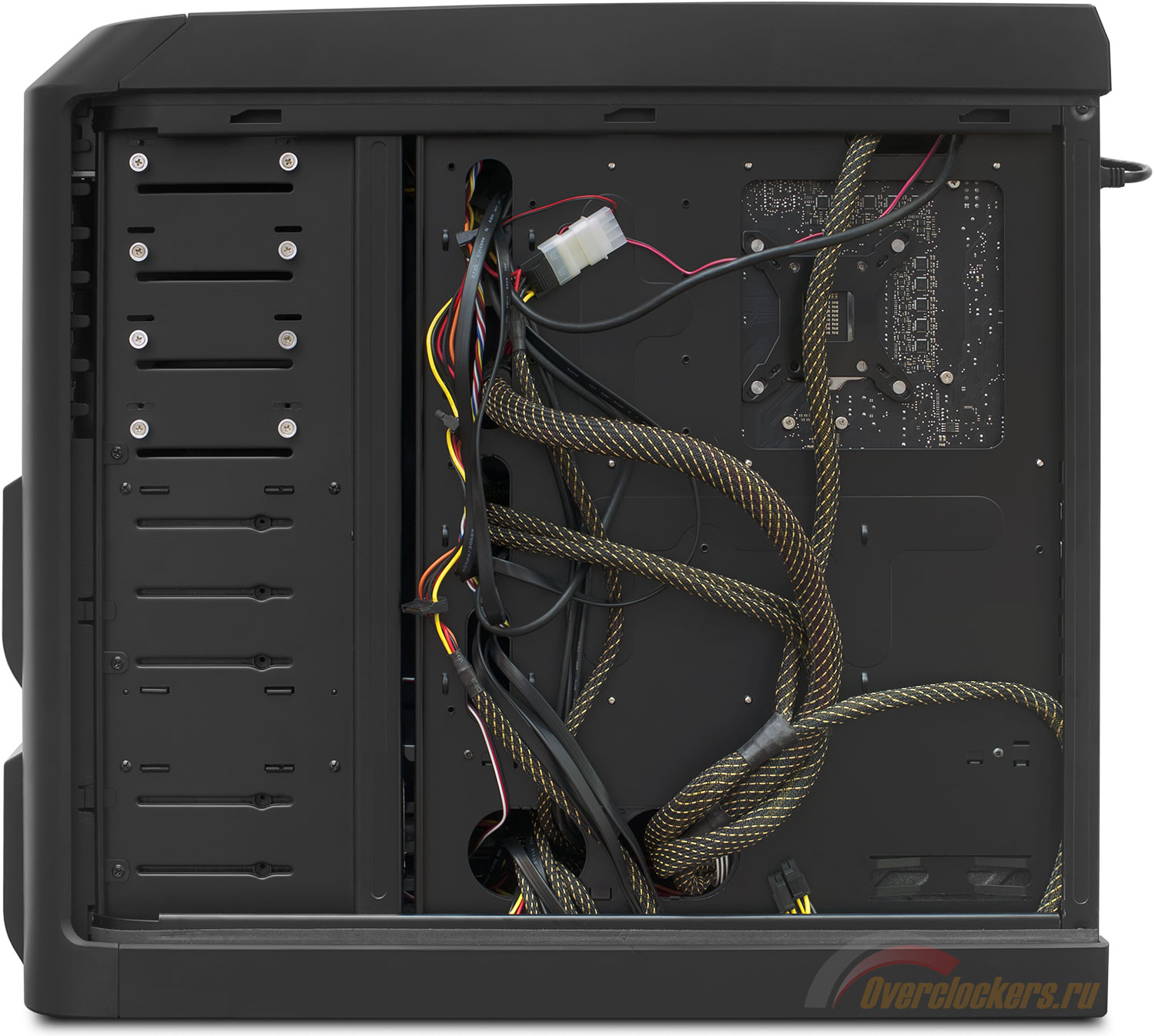

Правда, вот уже за поддоном места маловато: уложить толстые кабели современных топовых блоков питания в жесткой оплетке в два сантиметра, которые отделяют в Zalman GS1200 поддон от ближайшей стенки, будет сложновато. Но, равномерно распределив их по поддону, мне все же удалось закрыть стенку корпуса.
В результате с лицевой стороны собранная система выглядела очень аккуратно.

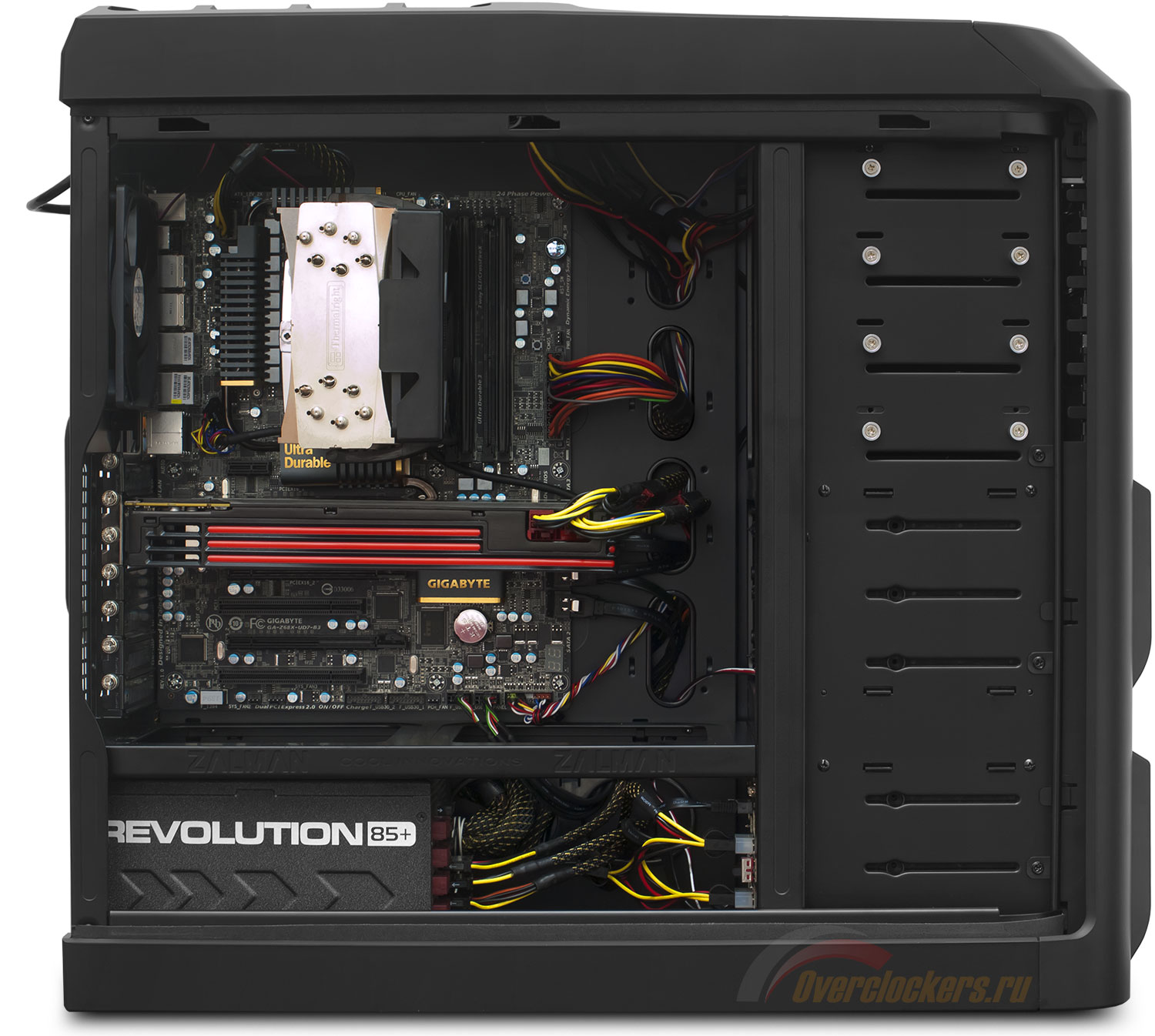

Причем, как с одной:

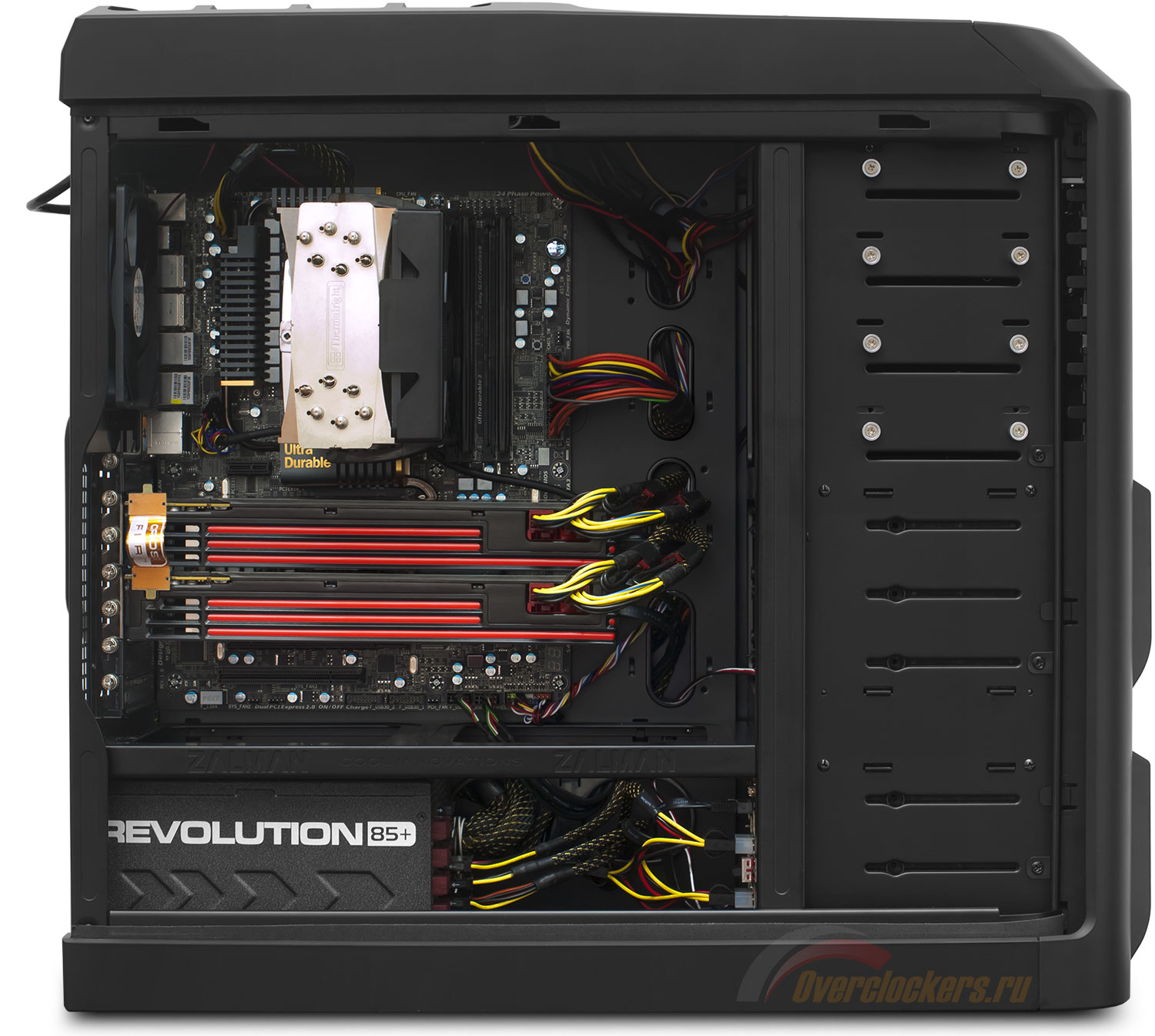

Так и с двумя видеокартами Radeon HD 6950 @ 6970:

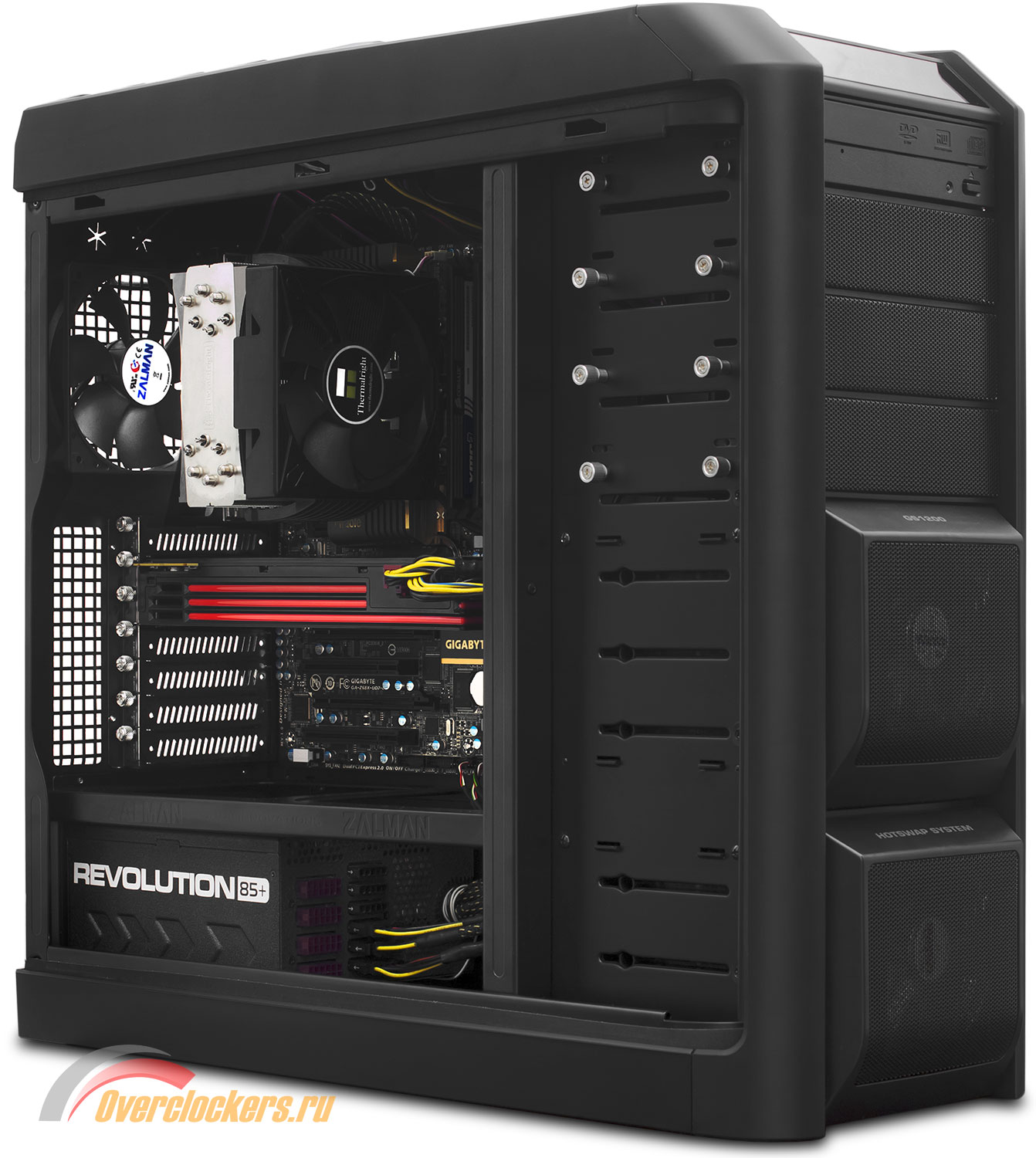

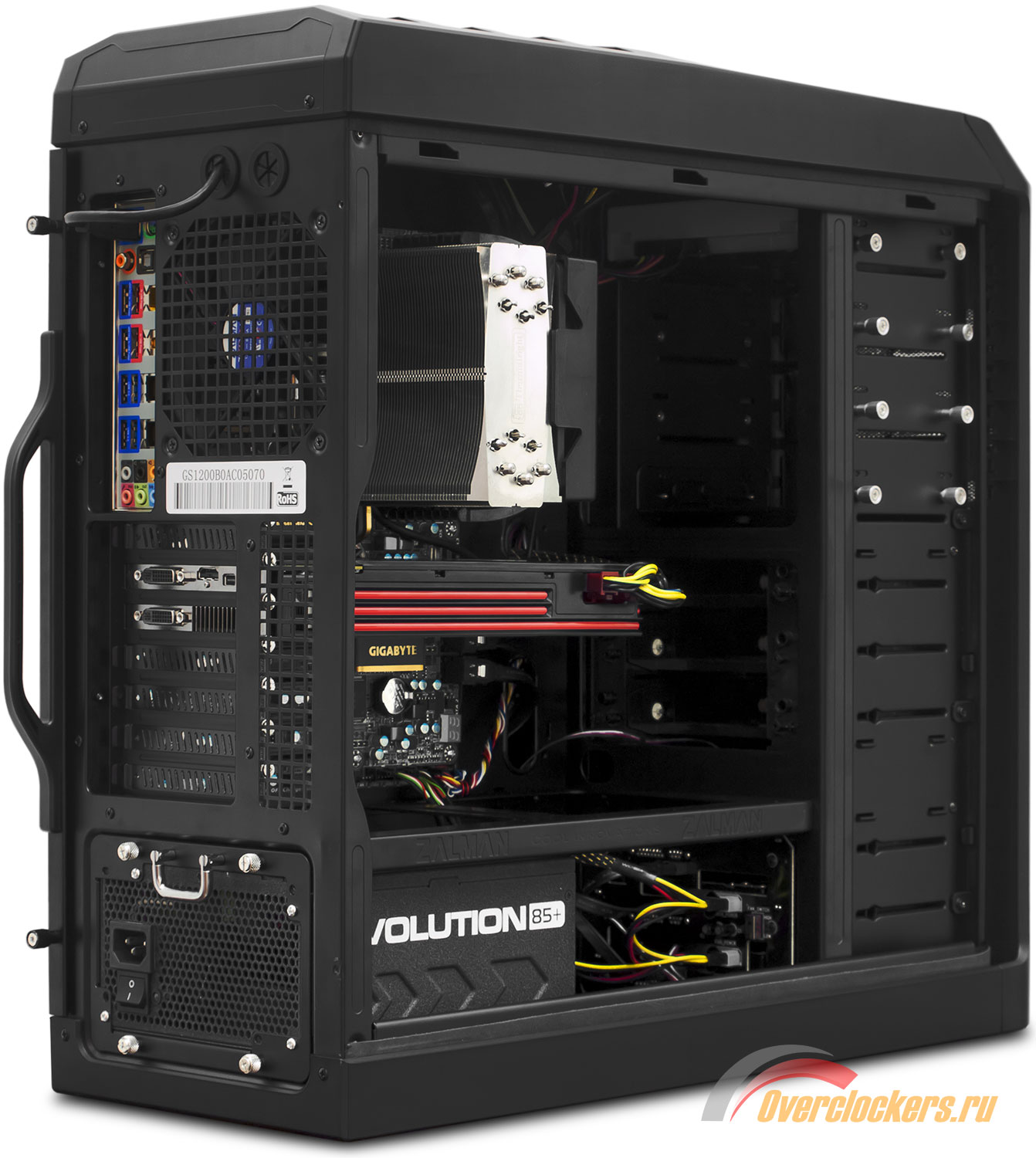

И в любом ракурсе:

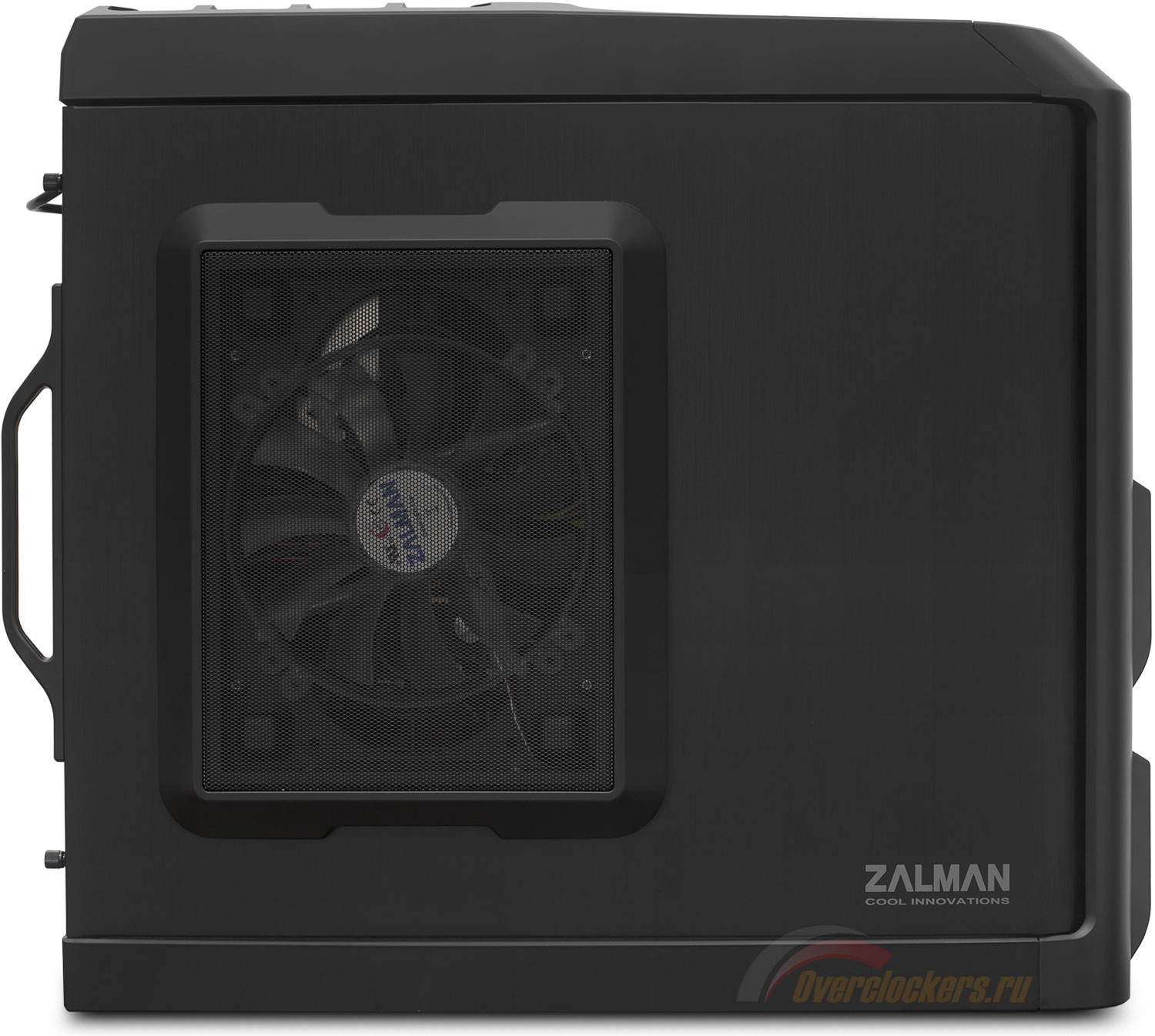

Но все это неважно, ведь за закрытой сплошной стенкой проводов все равно не видно (версия с окном, по крайней мере, пока, не представлена):
На этом система собрана и готова к тестированию. Но прежде чем к нему перейти, давайте попробуем обобщить наши сведения о системе охлаждения Zalman GS1200.
Система охлаждения корпуса состоит из пяти вентиляторов. Три из них работают на вдув, два на выдув. В каждой группе есть одна большая 200-миллиметровая «вертушка», остальные поменьше.

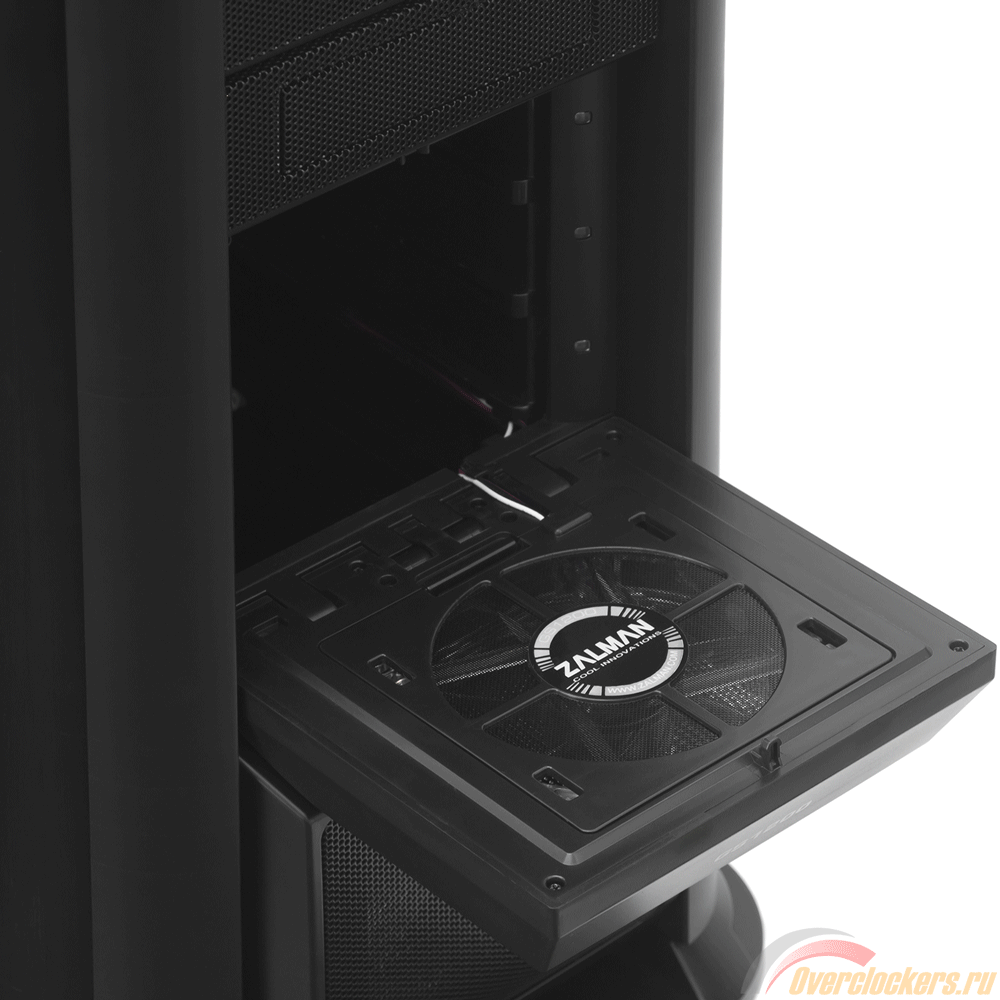

Так, за обдув жестких дисков в Zalman GS1200 отвечают два 92-миллиметровых вентилятора.
Фронтальные вентиляторы – единственные оснащены пылевыми фильтрами. Они легко и удобно снимаются. Однако в отсутствие фильтра у главного поставщика воздуха в корпус – бокового 200-миллиметрового «великана» – все это не слишком актуально.

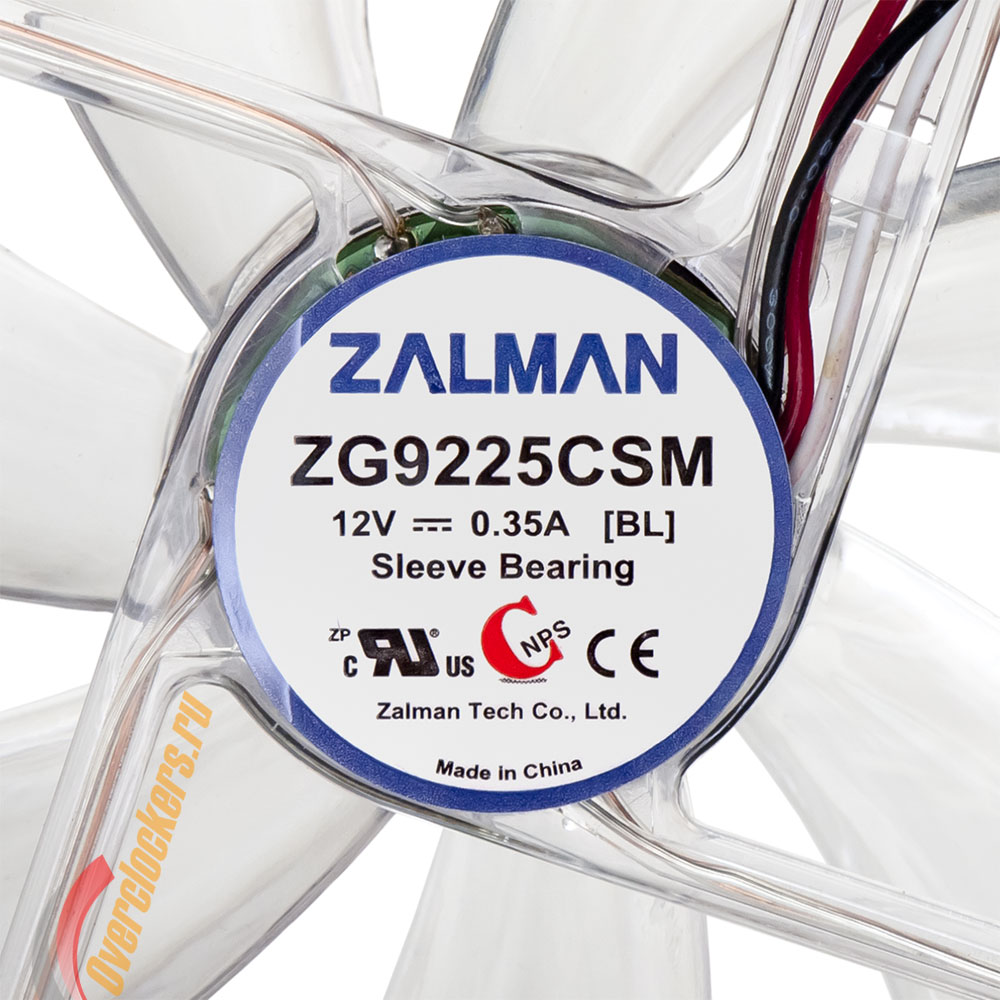

92-миллиметровые «вертушки» промаркированы как ZG9225CSM, при подключении к 12 В каждый должен потреблять не более 4.2 Вт (0.35 А) и крутиться со скоростью ≈1800 RPM.
Корпус оснащен простеньким реобасом, позволяющим уменьшить обороты этой пары вентиляторов до ≈1100 RPM. Остальные вентиляторы подключить к нему не удастся.
При этом переключатель находится внутри, он явно предназначен для того, чтобы скорость «один раз выставить и забыть».
Установленные сверху и сбоку 200-миллиметровые «великаны» одинаковы, оба промаркированы как ZM2030CSM. Они должны потреблять в работе не более 5.04 Вт (0.42 А по линии 12 В) и крутиться со скоростью ≈600 RPM.
Все четыре упомянутых вентилятора оснащены прозрачной крыльчаткой и синими светодиодами. Возможность отключения этой подсветки не предусмотрена.
Последняя «вертушка» установлена сзади на выдув. Это обычная «стодвадцатка». Она промаркирована как ZM1225ASL, при подключении к 12 В должна потреблять не более 1.92 Вт (0.16 А) и крутиться со скоростью ≈1100 RPM.
Все штатные вентиляторы Zalman GS1200 основаны на простом подшипнике скольжения.
Дооснастить корпус можно еще четырьмя вентиляторами. Три «стодвадцатки» при желании расположатся на его днище. И на пару таких же можно заменить боковую 200-миллиметровую «вертушку». Такие модификации вряд ли приведут к заметному росту эффективности системы охлаждения корпуса. Он и в штатной поставке оснащен достаточным количеством вентиляторов. В ней GS1200 и тестировался.
Прежде, чем перейти к результатам, необходимо сказать пару слов о методике.
| Прогрев CPU: | LinX 0.6.4. |
| Мониторинг температур CPU: | RealTemp 3.60. |
| Дополнительный мониторинг CPU: | CPU-Z 1.58, Gigabyte Easy Tune 6. |
| Прогрев GPU: | Fur Mark 1.9.1 («бублик»). |
| Разгон и мониторинг видеокарты: | MSI Afterburner 2.1.0. |
| Прогрев HDD: | IOMeter. |
| Мониторинг температур HDD: | SpeedFan 4.44. |
Уровень шума и эффективность системы охлаждения Zalman GS1200 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core i7-2600K был разогнан до 4800 МГц путем повышения коэффициента умножения до значения 48. При этом его напряжение пришлось увеличить до 1.40 В (CPU-Z даже в последней версии 1.58 не научился правильно считывать вольтаж процессоров семейства Sandy Bridge на материнских платах Gigabyte, на выдаваемое им значение просьба не обращать внимания).
Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг состояния центрального процессора отвечали утилиты RealTemp (температура), Gigabyte Easy Tune 6 (напряжение). Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–24–2T.
Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 900 и 1400 МГц по чипу и памяти соответственно. Для их разогрева использовалась утилита FurMark версии 1.9.1 со следующими настройками:
Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напомню, что Zalman GS1200 тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 6950 @ 6970:
Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.
Винчестеры нагружались в тесте «Access Time» пакета IOMeter. На графиках представлен тот жесткий диск, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25–26 градусов Цельсия.
Корпус тестировался при обоих положениях регулятора оборотов фронтальных вентиляторов (HDD Fans Low и HDD Fans High на графиках).
Шум
Для проверки акустических параметров система в Zalman GS1200 и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одного (!) референсного Radeon HD 6950 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 0.3 м, 1.0 м и 3.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Для большого игрового корпуса результаты неплохи. Особенно в первом режиме работы фронтальных вентиляторов. Тихим Zalman GS1200 не назовешь даже в нем, но большинство целевой аудитории наверняка останется довольно: характер шума его вентиляторов не самый раздражающий.
Впрочем, в большом игровом корпусе главное – как его система охлаждения справляется со своими прямыми обязанностями. Давайте проверим!
Охлаждение
Для начала в конфигурации с одной видеокартой Radeon HD 6950 @ 6970:
Idle | BurnУ процессора и видеокарты все в порядке. Они практически не зависят от скорости вращения фронтальных вентиляторов. Боковой «великан» поставляет им достаточно воздуха, чтобы обеспечить заметно лучший, чем на открытом стенде, температурный режим. При этом турбина ускорителя в Zalman GS1200 под нагрузкой в корпусе крутится гораздо медленнее, что обеспечивает системе суммарно более низкий уровень шума.
К сожалению, с жесткими дисками все обстоит не так хорошо. Особенно на низких оборотах их вентиляторов. Более 40 градусов – это очень высокая температура для винчестера в большом игровом корпусе. Увеличение скорости вращения «вертушек» позволяет снизить ее на три градуса. Но какой ценой (посмотрите на график с уровнем шума)! Да и этот результат сложно назвать выдающимся, в лучшем случае он является средним.
К счастью, при появлении в системе еще одной видеокарты температуры HDD не растут. А вот как добавление второго Radeon HD 6950 @ 6970 повлияет на температурные режимы CPU и собственно пары GPU, посмотреть очень даже интересно:
Idle | BurnЦентральному процессору, окруженному с двух сторон 200-миллиметровыми вентиляторами, все равно: его температура в корпусе, похоже, от остального «железа» вообще не зависит.
Плотно установленным видеокартам, конечно, «потеплело». Но и здесь корпус показывает рост показателей чуть меньше, чем на открытом стенде. То есть разрыв - что по температурам, что по уровню шума – только увеличивается.
Все вышеописанные неоднозначные результаты приводят нас к такому же заключению.
Протестировав более пятидесяти корпусов, я, наконец, добрался до продукции Zalman. Как и в случае с большинством топовых кулеров, дорогой игровой корпус у именитой корейской компании получился очень интересным. У GS1200 есть все, чтобы понравиться самому притязательному оверклокеру: достойный внешний вид, отличные возможности расширения, в целом эффективная система охлаждения; и все это при не самой высокой цене.
Однако при детальном рассмотрении корпус оставляет несколько противоречивое впечатление. Многие моменты в его конструкции приятно удивляют. Однако некоторые, в то же время, вызывают откровенное недоумение. Ничего сверхкритичного (хотя, конечно, алгоритм демонтажа заглушек пятидюймовых слотов тут, что называется, «за гранью добра и зла»), но в результате до идеала Zalman GS1200 все-таки далеко.
Возможно, поэтому с самого начала продаж его цена в московских магазинах установилась на отметке, заметно ниже рекомендованной. И вот за эти 230 долларов протестированный корпус представляет собой вполне адекватное предложение в топовом игровом сегменте.
Плюсы корпуса Zalman GS1200:
Минусы корпуса:
Субъективные замечания и рекомендации:
Образец на тестирование предоставлен официальным дистрибьютором Zalman в России – компанией Ost-com.
| Форм-фактор | Full Tower. |
| Материнская плата | ATX, E-ATX, Micro-ATX. |
| Материалы | Сталь, пластик, алюминий. |
| Разъемы на передней панели | 3 x USB 2.0; 1 x USB 3.0; 1 x eSATA; 2 x аудио разъемы 3.5 мм (AC’97 и HDA). |
| 5.25” внешних | 4. |
| 3.5” внешних | 1 (уменьшает количество отсеков 5.25”). |
| 3.5” внутренних | 6. |
| 2.5” внутренних | 1 (уменьшает количество отсеков 5.25”). |
| Внешний отсек для накопителей | Есть, 2.5 / 3.5”. |
| Слотов расширения | 7. |
| Система охлаждения | Выдув: 1 x вентилятор 120 x 120 x 25 мм на задней панели (≈1100 RPM); 1 x вентилятор 200 x 200 x 30 мм на верхней панели (≈600 RPM). Вдув: |
| Размеры нетто / брутто | 260 мм (Ш), 570 мм (В), 640 мм (Г) / 315 мм (Ш), 615 мм (В), 700 мм (Г). |
| Масса нетто / брутто | 12.4 кг / 15.2 кг. |
| Рекомендованная цена | $250. |
| Реальная цена в московской рознице | ≈$230. |
