Мы продолжаем серию материалов, посвященных актуальным видеокулерам. За последние три с половиной месяца в лаборатории overclockers.ru последовательно успели побывать: GELID Solutions Icy Vision Rev.2, Arctic Cooling Accelero XTREME Plus, ZEROtherm COOLMAXX 4000, Scythe Setsugen 2, Thermalright Shaman и Zalman VF3000A. Но это все достаточно дорогие продукты. Самые дешевые из них – Scythe и Zalman – сто́ят по 40 долларов. А охладитель Thermalright и вовсе почти вдвое дороже.
Но что делать, если вы не хотите платить за видеокулер более тысячи рублей? Тогда нужно смотреть на продукцию менее раскрученных брендов. Например, Ice Hammer. По крайней мере, процессорные системы охлаждения этого производителя нередко демонстрируют отличное сочетание цены и эффективности: достаточно вспомнить серии IH-4400 и IH-4500. Невысокой рекомендованной стоимостью обладает и топовый видеокулер тайваньской компании – модель IH-850B. Его предлагается продавать за 29 долларов. Причем, если верить техническим характеристикам, перед нами вполне серьезный продукт. Быть может, он так же хорош в своем сегменте, как топовые процессорные охладители Ice Hammer?
Начнем, как всегда, с рассмотрения упаковки и комплекта поставки тестируемого кулера.
Ice Hammer IH-850B поставляется в ярко оформленной картонной коробке. Она не оборудована ручкой, но очень тонкая, поэтому ее транспортировка не должна вызвать проблем.
Целых два окна позволят потенциальным покупателям хорошо рассмотреть кулер еще на витрине: через крупный вырез с лицевой стороны он виден практически целиком, а небольшое квадратное отверстие сзади демонстрирует основание IH-850B, выполненное по принципу прямого контакта.
Упаковка кулера и в остальном радует информативностью. Так, сзади приведен внятный перечень поддерживаемых видеокарт.
Меня лишь немного смутил список технических характеристик кулера, состоящий всего из трех пунктов: размеры, масса и уровень шума «голого» радиатора без вентиляторов (угадайте, каким он будет? :)). Какие-либо «ветродуи» в коробке действительно отсутствуют. Но в комплект поставки они входят, просто упакованы отдельно. Они будут рассмотрены ниже.
Кулер не самый новый, поэтому в списке совместимости отсутствуют последние линейки графических адаптеров. Но это не значит, что они не поддерживаются. О том, на какие ускорители можно установить Ice Hammer IH-850B, я тоже еще расскажу позднее.
Коробка открывается сверху, внутри нас первым делом встречает комплект поставки кулера. Он включает в себя:
Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–600 КБайт). Размер и разрешение обеих версий картинки, как всегда, прописаны в блоке TITLE тега IMG; обычно браузеры показывают их во всплывающей подсказке.
Внутри коробки кулер покоится в пластиковом блистере.
Давайте уже извлечем оттуда Ice Hammer IH-850B и рассмотрим его.
Перед нами классический видеокулер, повторяющий пропорции видеокарты. Своей компоновкой и большим межреберным расстоянием основанный на тепловых трубках IH-850B напоминает легендарный Arctic Cooling Accelero S1. Только продукт Ice Hammer выглядит еще серьезнее. Его габариты составляют 229 x 116 x 34 мм, а «сухая масса» равна 365 граммам.
На здешние пять шестимиллиметровых медных тепловых трубок нанизаны 26 алюминиевых рассеивающих пластин толщиной чуть менее полмиллиметра. Межреберное расстояние составляет 3.0 мм. К сожалению, производитель не стал использовать его целиком под горлышки, увеличивающие площадь контакта между трубками и пластинами: они всего полуторамиллиметровые в высоту. Да и следов пайки мне тут обнаружить не удалось.
Ребра не слишком широкие – менее двух сантиметров. Последнее, а также не самое большое количество пластин, предопределили не слишком обширную полезную площадь радиатора – порядка 2200 см2. Это показатель на уровне Scythe Setsugen 2, хотя некоторые топовые кулеры, вроде Arctic Cooling Accelero XTREME Plus, могут похвастать вдвое большим его значением.
На мой взгляд, еще и трубки не слишком равномерно распределены в площади ребра. При выходе из основания они делятся на две группы, расходясь в разные стороны. Так вот зазор между ними выглядит неоправданно большим, центральную трубку стоило бы сдвинуть поближе к центру.
Хорошо хоть в основании они уложены с одинаковым промежутком (да, бывает и иначе). Теплосъем в IH-850B осуществляется по принципу прямого контакта, так что трубки непосредственно контактируют с кристаллом видеопроцессора (в случае с картами AMD/ATI) или с его теплораспределителем (NVIDIA GeForce). При этом между ними остаются миллиметровые зазоры, которые заполняют алюминиевые вставки. Конечно, лучше бы их сделали медными, но в недорогом продукте такая экономия простительна.
Ice Hammer обещает в скором времени представить «прямоконтактную» технологию без этих вставок, в принципе лишенную подобных проблем. Что ж, будет очень интересно посмотреть на такие продукты.
Основание кулера очень длинное, оно покрывает по ширине практически всю карту. Если бы в природе существовали двухпроцессорные ускорители с GPU, расположенными друг над другом, Ice Hammer IH-850B можно было бы использовать для охлаждения обоих :).
Обработана подошва радиатора не слишком хорошо: на ней явственно видны (и ощущаются тактильно) следы фрезы, ни о какой полировке в таких условиях речь не идет. Но хотя бы основание радиатора ровное. И отпечатки видеопроцессора стендового ускорителя Radeon HD 6870 на нем (и наоборот) получились неплохими:
Однако не буду забегать вперед, ведь кулер еще нужно установить на карту. Перед тем, как перечислить составляющие тестового стенда, приведу еще раз фотографии радиатора Ice Hammer IH-850B с разных сторон:
GPU-кулер Ice Hammer IH-850B тестировался в составе следующей системы:
| Материнская плата: | Asus Rampage III Extreme (Intel X58 Express, BIOS ver. 1102). |
| Центральный процессор: | Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
| Охлаждение CPU: | Радиатор: Thermalright Ultra-120 eXtreme 1366 RT; Вентилятор: Thermalright TR-FDB (120 x 120 x 25 мм, ≈1000 RPM); Термоинтерфейс: Arctic Cooling MX-2. |
| Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
| Видеокарта: | Sapphire Radeon HD 6870, 1024 Мбайт (reference). |
| Блок питания: | Enermax Revolution 85+, 850 Вт. |
| Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
| Термоинтерфейс: | Arctic Cooling MX-2. |
| Соперники: | Arctic Cooling Accelero XTREME Plus, Scythe Setsugen 2, Zalman VF3000A. |
Ice Hammer IH-850B – не самый новый кулер, официальный список совместимых с ним видеокарт на сегодняшний день уже выглядит бедновато. Вместо их перечисления просто приведу соответствующую схему из руководства пользователя:
К счастью, все старшие модели AMD/ATI Radeon HD пятой и шестой серий обладают таким же набором монтажных отверстий, как и Radeon 38xx и 48xx, и значит, должны поддерживаться Ice Hammer IH-850B. А вот новые карты NVIDIA GeForce уже не совместимы с кулером по креплению, причем как топовые модели (GTX 470, 480, 570, 580), так и середнячки (GTX 460, 560, GTS 450, 550).
Поэтому в сегодняшнем тестировании придется ограничиться ускорителями AMD/ATI. Ice Hammer IH-850B – недорогой видеокулер, который должен идеально подойти к чему-нибудь вроде Radeon HD 6870. К тому же именно на этой карте испытывались все последние побывавшие у меня охладители (просто некоторые – еще и на других), будет удобно сравнивать с ними тестируемый кулер.
Речь вот о таком экземпляре референсного ускорителя, продающегося под торговой маркой Sapphire:
Его штатная система охлаждения крепится к плате целыми пятнадцатью винтами. Не буду подробно останавливаться на этой конструкции из небольшого радиатора на трех тепловых трубках (одной восьми- и двух шестимиллиметровых) с турбиной, скрытых под пластиковым кожухом сверху и металлической теплорассеивающей пластиной снизу, – мои коллеги в свое время достаточно хорошо ее рассмотрели.
Мне от штатной системы охлаждения Radeon HD 6870 нужны были только результаты ее эффективности да еще понимание того, что же разработчики карты считают нужным на ней охлаждать.

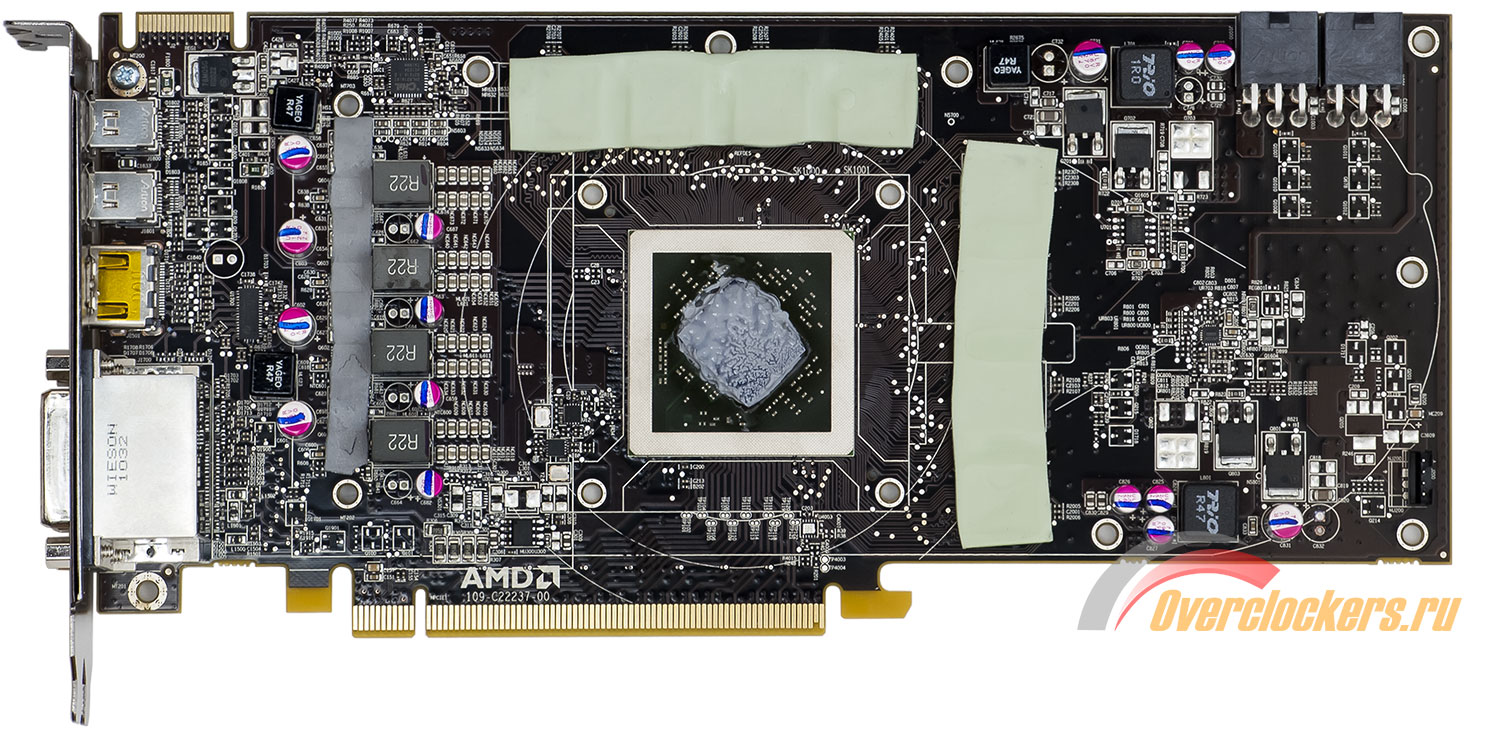

Это GPU, микросхемы памяти и VRM-элементы в передней части платы (на самом деле в большинстве системных блоков они будут располагаться сзади).
Если с чипами GDDR5 все понятно: для них в комплекте есть специальные радиаторы, то вот на VRM-элементы они не встанут: слишком широкие. Единственный же специализированный «мосфетный» подходит только для карт Radeon серии 48xx. Оставить ускоритель под штатной рамкой (как в случае с Zalman VF3000A) тоже не удалось – IH-850B при установке упирался в нее.
Пришлось снова взять радиаторы для VRM из комплекта кулера GELID Solutions ICY VISION Rev.2.
Только с верхних микросхем памяти перед монтажем собственно IH-850B их пришлось снять, так как его длинное основание накрывало и эти чипы:
Впрочем, об установке кулера поподробнее.
Начинается она с того, что в соответствующие нашему ускорителю монтажные отверстия нужно вкрутить специальные двусторонние винтики из комплекта (что без проблем делается вручную).
После этого можно водружать на радиатор видеокарту (разумеется, не забыв предварительно нанести на ее GPU термоинтерфейс).
И остается только уложить на место шайбы и навинтить подпружиненные гайки (а вот тут уже понадобится отвертка).

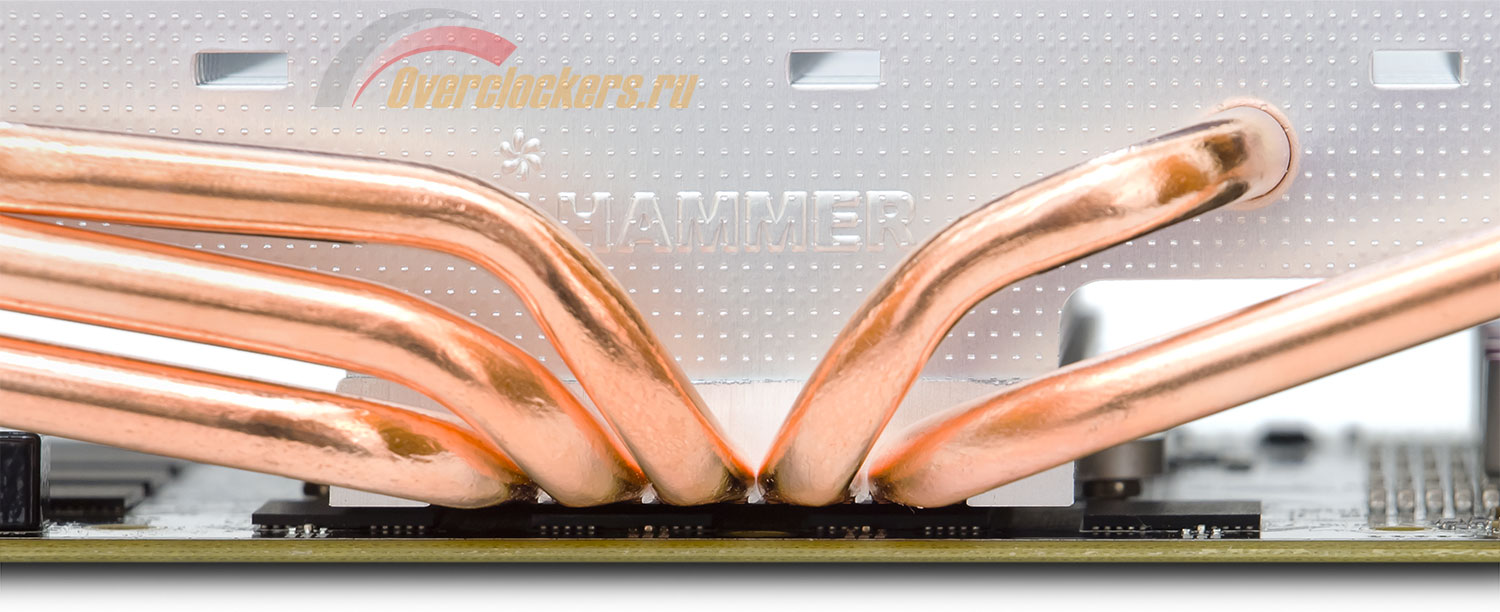

И вот Ice Hammer IH-850B установлен на стендовый Radeon HD 6870.
Его тепловые трубки выступают вверх за пределы платы примерно на два сантиметра. Это не должно вызвать проблем в обычных «башенных» корпусах. А вот в некоторые HTPC-модели, четко рассчитанные по высоте под стандартные карты расширения, Ice Hammer IH-850B уже не поместится.
Те же два сантиметра радиатор прибавляет и к длине 245-миллиметрового Radeon HD 6870. Соответственно, на большинстве полноразмерных 27-сантиметровых карт он не будет торчать вперед. В этом смысле тестируемый кулер очень похож на Zalman VF3000A.
Сам по себе радиатор достаточно тонкий, ускоритель только с ним будет занимать те же два слота, что и со штатной системой охлаждения. Но, боюсь, в пассивном режиме Ice Hammer IH-850B с не самым холодным 6870-ым все же не справится. Поэтому обращаемся к комплектным вентиляторам.
Специально для использования с IH-850B был разработан набор из трех вентиляторов Ice Hammer F-80. Видимо, изначально планировалось продавать его отдельно (по примеру Arctic Cooling с их Turbo Module для Accelero S1). Но впоследствии «вертушки» было решено включить в поставку кулера; причем указанная во вступлении рекомендованная цена (29 долларов) относится именно ко всему комплекту.
Вентиляторы поставляются в прозрачном пластиковом блистере. С лицевой стороны можно рассмотреть их крыльчатку, а с обратной – систему крепления.
Там же приведены основные технические характеристики «вертушек».
Перед нами три тонкие, 15 мм в толщину «восьмидесятки». Их 13-лопастная крыльчатка обладает не самым агрессивным профилем.
Компенсировать это производитель, видимо, решил путем увеличения скорости вращения вентиляторов. Штатные обороты составляют 2500 RPM, при этом для каждого обещан расход не менее 36.7 CFM при потреблении в пределах 3.12 Вт (0.26 А по линии 12 В), а суммарный уровень шума, издаваемого тремя «вертушками» не должен превышать 25 дБА. В последнее значение верится с трудом. К счастью, в комплекте есть два переходника с резисторами, позволяющими уменьшить скорость вращения вентиляторов до 1600 или 1000 RPM. Подключаются они к одному трехконтактному разъему на материнской плате – при помощи соответствующего «тройника».
Вентиляторы основаны на гидродинамическом подшипнике, он должен обеспечить их беспроблемное функционирование в течение 30 000 часов (это почти 3.5 года непрерывной работы).
Во время работы резисторы очень сильно греются, при обращении с ними нужно соблюдать осторожность.
И все провода, и вентиляторы полупрозрачные. Но подсветки, на удивление, нет.
Крепятся «вертушки» по отдельности, прямо к пластинам радиатора, на защелках. Многие пользователи жалуются, что снять их после этого проблематично. В моем же случае, наоборот, «восьмидесятки» плохо держались на кулере, постоянно норовя отвалиться.
А еще при монтаже вентиляторов без рамок нужно внимательно следить за их расположением, чтобы при вращении лопасти соседних не соприкасались. Поскольку длина радиатора подобрана очень четко, то (если не хотите, чтобы «восьмидесятки» выступали по длине за его края) их нужно устанавливать буквально с миллиметровым зазором.
Но к толщине IH-850B вентиляторы все равно добавят свои полтора сантиметра. А значит, теперь ускоритель будет занимать уже не два, а три слота расширения – как и с большинством других видеокулеров на рынке.
К слову, в креплении радиатора не используется какой-либо backplate (упорная крестовина, располагающаяся с обратной стороны платы). Но грамотно подобранное усилие прижима и небольшая масса конструкции (вентиляторы к 365 граммам радиатора добавляют всего 90 г) позволяют не опасаться серьезного изгиба карты:
Вот теперь уже кулер установлен окончательно, можно переходить к тестированию. Прежде, как обычно, несколько слов о методике. Начну с описания остальных участников и технических характеристик всех соперников.
Чтобы было с чем их сравнивать, здесь же присутствуют и ТТХ нескольких других недавно протестированных кулеров: Arctic Cooling Accelero XTREME Plus, Scythe Setsugen 2 и Zalman VF3000A.
| Параметр | Ice Hammer IH-850B | Arctic Cooling Accelero XTREME Plus | Scythe Setsugen 2 | Zalman VF3000 |
| Масса, г | 365+90 | 622 | 435 | 430 |
| Размеры, мм | 229 x 116 x (34+20) | 290 x 104 x 56 | 176 x 139 x 33 | 239 x 98 x 51 |
| Занимает слотов после карты, шт | 1+1 | 2 | 1 | 2 |
| Количество пластин, шт | 26 | 84 + 30 | 68 | 102 |
| Расстояние между ребрами, мм | 3.0 | 1.7 и 3.0 | 1.5 | 1.8 |
| Толщина пластин, мм | 0.5 | 0.4 и 0.6 | 0.3 | 0.4 |
| Площадь рассеивания, см2 | ≈2200 | ≈4800 | ≈2200 | ≈4000 |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 | 6 |
| Количество тепловых трубок, шт | 5 | 5 | 4 | 5 |
| Типоразмер вентиляторов, мм | 80 x 80 x 15 | 92 x 92 x 15 | 120 x 120 x 12 | 92 x 92 x 15 |
| Максимальное количество вентиляторов, шт | 3 | 3 | 1 | 2 |
| Вентиляторов в комплекте, шт | 3 | 2 | 1 | 2 |
| Скорость вращения комплектных вентиляторов, об/мин | 1000–2500 | 900–2000 (PWM) | 800–2000 | 130–2500 |
| Совместимость с видеокартами ATI/AMD Radeon | HD 4850, 4870, 4890, 5830, 5850, 5870, 6850, 6870, 6950, 6970 | HD 4850, 4870, 4890, 5830, 5870, 6850, 6870, 6950, 6970 | HD 4850, 4870, 4890, 5750, 5770, 5830, 5850, 5870, 6850, 6870, 6950, 6970 | HD 4850, 4870, 4890, 5830, 5850, 5870, 6850, 6870, 6950, 6970 |
| Совместимость с видеокартами NVIDIA GeForce | 9600 GT, 9800 GT, 9800 GTX, 9800 GTX+, GTS 250, GTX 260, 260+, 275, 280, 285 | 9800 GTX, 9800 GTX+, GTS 250, GTX 260, 275, 280, 285, 460, 465, 470, 480, 570, 580 | 9800 GTX, 9800 GTX+, GTS 250, GTX 275, 280, 285, 465, 470, 460, 560, 570, 580 | 9800 GTX, 9800 GTX+, GTS 250, GTX 260, 260+, 275, 280, 285, 470, 480, 570, 580 |
| Рекомендованная стоимость, USD | 29 | 66 | 40 | 40. |
| С учетом вентиляторов. | |
| Центральный радиатор. | |
| Из огромного списка официально поддерживаемых карт выбраны только более или менее актуальные. | |
| Разные варианты VF3000 совместимы с разными видеокартами. Те карты, что поддерживает только версия «N», помечены жирным, а соответствующие исключительно кулеру с суффиксом «F» – подчеркнуты. |
| Прогрев видеокарты: | FurMark 1.8.2. |
| Разгон и мониторинг: | MSI Afterburner 2.1.0. |
| Дополнительный мониторинг: | GPU-Z 0.5.2. |
Система охлаждения тестировалась на открытом стенде. Температура в помещении («Ambient») во время всех испытаний находилась в районе 24–25 градусов по Цельсию. Тесты проводились в 64-битной Windows 7 Ultimate.
Центральный процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.275 В с пониженным до 20 множителем. Таким образом, частота работы CPU составила около 4000 МГц.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1T.
Ну, и самое интересное: видеокарта была разогнана до 950 и 1100 МГц по GPU и памяти соответственно. Для мониторинга ее состояния использовались утилиты MSI Afterburner 2.1.0 и GPU-Z 0.5.2.
Кроме вышеперечисленных кулеров, эффективность Ice Hammer IH-850B сравнивалась и со штатной (референсной – «Reference» на графиках) системой охлаждения Radeon HD 6870.
Видеопроцессор прогревался с помощью FurMark версии 1.8.2 со следующими настройками:
Штатная заявленная скорость 80-миллиметровых вентиляторов Ice Hammer IH-850B – около 2500 RPM. С помощью комплектных переходников их можно замедлить до 1600 или 1000 оборотов в минуту. А после подключения к реобасу мне удалось заставить их крутиться еще медленнее – на 600 RPM. При этих четырех скоростях вращения его «вертушек» Ice Hammer IH-850B и был протестирован.
Штатная система охлаждения Radeon HD 6870 работала в четырех режимах:
Кроме того, в результатах тестирования вы увидите показатели недавно побывавших в нашей лаборатории Arctic Cooling Accelero XTREME Plus, Scythe Setsugen 2 и Zalman VF3000A.
Напомню, что первый тестировался при 600, 900, 1300, 1600 и 2000 оборотах в минуту своих трех 92-миллиметровых вентиляторов, второй – при 800, 1000, 1300, 1600 и 2000 – единственной «стодвадцатки»; а две «вертушки» третьего крутились на скоростях 1000, 1300, 1600, 2000, 2500 и 3000 RPM.
В простое под всеми «внештатными» кулерами видеопроцессор Radeon HD 6870 не прогревался и до 40 градусов по Цельсию.
Начнем с самого интересного – температуры GPU:
Температура GPU, °CIce Hammer IH-850B демонстрирует средний результат. Он заметно уступает лидеру – Arctic Cooling Accelero XTREME Plus – и чуть-чуть отстает от Zalman VF3000A. Но Scythe Setsugen 2 на тех же оборотах позади. А ведь тестируемый кулер заметно дешевле! При этом с видеокартой уровня Radeon HD 6870, даже немного разогнанной, он справляется в самом тихом режиме – при 600 RPM своих вентиляторов. А вот на максимальных 2500 об/мин кулер без авторегулировки скорости «вертушек» лучше не использовать: слишком уж он шумен.
Приведу данные о суммарном уровне звукового давления, создаваемого работающей системой во всех режимах (в том числе и с выключенной «вертушкой» кулера видеокарты – «W/o video fan» на графиках). Измерения проводились с расстояния в 0.3, 1.0 и 3.0 метра, открытый стенд был скомпонован так, чтобы именно система охлаждения ускорителя была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient») составлял 26 дБ.
Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
Звуковое давление, дБПримечание: количество выведенных режимов Arctic Cooling Accelero XTREME Plus, Scythe Setsugen 2 и Zalman VF3000A сокращено намеренно, чтобы не загромождать график. Детальные данные об уровне шума, создаваемого этими кулерами, вы найдете в их обзорах по ссылкам выше.
Уже при 1000 RPM трех своих «восьмидесяток» Ice Hammer IH-850B можно назвать тихим. Причем этого режима его работы должно хватить и для охлаждения более горячих видеокарт (вроде Radeon HD 69xx).
В отличие от них, стендовая 6870-я поддерживает и мониторинг VRM-элементов. GPU-Z выводит два соответствующих значения. Но похоже на правду только одно из них, второе показывает скорее температуру окружающего воздуха, чем горячих преобразователей питания карты. Поэтому на графиках вы увидите VReg Temperature1:
Температура VRM, °CБлагодаря большому межреберному расстоянию радиатора вентиляторы Ice Hammer неплохо его продувают, обеспечивая нормальное охлаждение VRM-элементов карты даже при минимальной скорости вращения. Но тут снова оптимальным режимом является 1000 RPM.
Сразу скажу, что по итогам тестирования IH-850B оставил у меня хорошее впечатление. Это еще один продукт Ice Hammer с отличным соотношением цены и качества – видеокулер, который без проблем справится с охлаждением абсолютного большинства видеокарт на рынке и не попросит за это даже 1000 рублей.
Производителю можно лишь пожелать доработать крепление вентиляторов к радиатору, а также самого́ IH-850B к видеокарте, чтобы обеспечить совместимость с новыми ускорителями NVIDIA. При этом не обязательно класть в комплект отдельный VRM-радиатор для каждой модели, достаточно будет набора универсальных теплорассеивателей вроде тех, которыми снабжают свои видеокулеры GELID Solutions и Scythe.
Кроме того, Ice Hammer IH-850B уже сейчас представляет отличную заготовку для действительно высокопроизводительного видеокулера. Достаточно увеличить в полтора раза количество рассеивающих пластин, равномерно распределить в них трубки, сделать вставки в основании медными (а лучше вообще от них избавиться) да укоротить саму подошву... И на рынке как минимум появится прекрасная альтернатива Zalman VF3000. А может быть, удастся посоревноваться даже с топовыми кулерами типа Arctic Cooling Accelero XTREME Plus.
Плюсы Ice Hammer IH-850B:
Выражаем благодарность компании Ice Hammer за предоставленную на тестирование систему охлаждения.
