Сегодня речь пойдет не о мощных топовых блоках, а о приближенных к реальности устройствах с диапазоном номинальной мощности около 500Вт. Именно эта величина электрической мощности наиболее типична для потребления производительных конфигураций и типичных систем энтузиастов. Процессор, пара видеокарт, да два-три винчестера – вот и весь набор, который отнюдь не требует киловатт энергии и отдельной электропроводки к системному блоку. Кроме того, в данной статье впервые был применен специально разработанный тестовый стенд для БП, и все последующие статьи будут базироваться на обновленной методике.
Начнем изучение с наиболее простого и недорогого блока питания. Его мощности 350Вт вполне достаточно для питания современных средних ПК. Поставка и комплектация этого блока самая аскетичная из всех возможных – в комплекте попросту ничего нет. Не беда, особенно учитывая стоимость блока.
Никаких модульных кабелей в подобных моделях не применяется, равно как и дорогих лакокрасочных покрытий. Это даже хорошо, ведь запачкать или оставить отпечатки пальцев на матовой поверхности GP-SL350CP будет непросто. Для компьютера от блока питания в первую очередь требуется качественное питание подключенных потребителей, а не глянцевые корпуса и огромная красочная упаковка.
Входные цепи рассчитаны на работу только в сети 220В, о чем явно говорит большая наклейка на месте, рассчитанном на установку переключателя 220\110В. На задней стенке кроме отверстия под вентилятор имеются только сетевой разъем и кнопка выключения. К чести GlacialPower, защитная решетка выполнена съемной, что сводит к минимуму ее сопротивление проходящему к лопастям вентилятора воздуху. Габариты корпуса полностью соответствуют стандартным и составляют 140 х 150 х 86 мм.
Маркировка на наклейке отлично читаема и гласит о максимальном токе 23А по каналу +12В. Вполне неплохо, хотя есть 350Вт модели с более мощным каналом +12В, к примеру, Delta 350EB.
Алюминиевые радиаторы довольно массивны для 350Вт блока, и один их них оснащен термодатчиком схемы контроля оборотов вентилятора. На плате блока установлены все необходимые фильтры, к счастью на этом экономить не стали.
Для коррекции коэффициента мощности применен пассивный элемент – дроссель, закрепленный на стенке металлического кожуха. Монтаж и пайка всех компонентов выполнена качественно и чисто, правда, использовался не модный нынче припой, не содержащий свинца, а вполне обычный, что заметно по красивому блеску пайки.
Вентилятор типоразмера 80мм производства небезызвестной Globe Fan (модель S01138812H) на базе подшипника скольжения рассчитан на номинальный ток 0.23А, при этом скорость вращения 7-лопастной крыльчатки может достигать 3000 оборотов\минуту. Шум работы блока питания слышен даже при малой нагрузке, что неудивительно, учитывая габариты и мощность вентилятора.
Блок питания не имеет кабеля для питания PCI-Express, но зато оснащен кабелем с двумя разъемами SATA, что актуально на сегодняшний день. Кабель питания материнской платы выполнен с отстегиваемой 4-контактной частью.
Малоизвестный еще на рынке СНГ производитель RaptoхX представил на тест блок питания, который идет в Retail-комплектации в красочном боксе. Cайт производителя RaptoxX позволяет узнать, что основная специализация компании – блоки питания, наушники, корпуса и домашние кинотеатры. Блоки питания предоставлены в трех линейках, Professional (от 400 до 600Вт), Advance (500-750Вт, причем старшие модели имеют цифровой индикатор для отображения показаний ваттметра) и наиболее мощная Exxtreme (620-1200Вт). У нас на тестировании побывала младшая 500Вт модель из линейки Advance.
Набор аксессуаров вполне обычен и состоит из сетевого кабеля питания, комплекта монтажных винтов, инструкции-брошюры пользователя и УФ-активных зеленых стяжек.
Корпус темно-серого цвета практически невосприимчив к загрязнениям. Большой 135-мм вентилятор защищен хромированной решеткой с фирменной символикой, а на дне корпуса расположился довольно стильный выдавленный в металле логотип фирмы. Наличие на боковой стенке дросселя PFC указывает на пассивную схему корректора коэффициента мощности.
В месте выхода кабелей из корпуса имеется пластиковое защитное колечко. Рядом с весьма необычно выглядящей кнопкой включения установлен переключатель напряжения сети, а также сетевой разъем. На самом деле кнопка является обычным движковым переключателем, но с круглым серебристым колпачком толкателя, установленном заподлицо в корпусе блока. Вокруг колпачка имеется полупрозрачное пластиковое кольцо, подсвечиваемое синим светом светодиода при подаче на блок сетевого питания. Вся конструкция довольно хлипкая, а колпачок имеет заметный люфт, но выглядит все в действии довольно занятно и необычно, и не встречалось нами ранее в блоках питания.
Корпус немного увеличенных габаритов, 160х150х86мм, за счет применения большого вентилятора.
Наклейка с максимально допустимыми токами по каналам позволяет судить о наличии 2 виртуальных линий +12В, с ограничением по току 14-16А. Общая суммарная мощность на наклейке не указана.
Монтаж не сильно плотный, что позволяет надеяться на неплохой тепловой режим и довольно эффективную вентиляцию внутреннего пространства блока.
Высоковольтные конденсаторы в количестве двух штук имеют емкость 680мкФ и номинальное напряжение 200В. Температурный диапазон примененных конденсаторов TEAPO LXK простирается до +85 градусов, что в связи с небольшим нагревом некритично, важнее чтобы конденсаторы на выходных цепях блока были рассчитаны на широкий диапазон до +105°С.
Блок имеет отдельный дроссель для канала +3.3В и один дроссель групповой стабилизации напряжений +5 и +12В, что вполне традиционно для изделий среднего ценового диапазона.
Плата на одностороннем гетинаксе оснащена двумя алюминиевыми радиаторами с довольно развитой структурой, которые отводят тепло от силовых ключей и диодов.
11-лопастной вентилятор с диаметром крыльчатки 135мм производства Globe Fan (модель S1352512M) рассчитан на номинальный ток 0.28A, при этом скорость вращения может достигать 1200 оборотов\минуту. Шум от работы блока становится слышимым лишь при нагрузке свыше 250Вт, что нормально, особенно если учесть, что во время игр видеокарта и вентилятор процессора, скорее всего, заглушат шум блока питания.
В пластиковую оплетку заключен только основной кабель питания материнской платы. Остальные провода скреплены вместе пластиковыми стяжками. Не очень удобно, поскольку в плотных корпусах, да и просто при частых подключениях кабели цепляются друг за друга этими стяжками как цепкими крюками.
Многие модели блоков питания Delta считаются заслуженно достойными внимания, и не исключение предоставленный в коробочной комплектации GPS-500AB.
Коробка небольших размеров кроме блока в полиэтиленовой упаковке и сетевого кабеля ничего больше не содержит. Зато имеется ручка для переноски, позволяющая удобно и с комфортом прогуляться из магазина домой с новеньким блоком :).
Кабели лишены каких-либо эстетических атрибутов и оплеток, лишь закреплены вместе стяжками, норовящими зацепиться друг за дружку.
Задняя панель целиком соответствует современным традициям – один выключатель сетевого питания, да разъем для кабеля в окружении вентиляционных сот. Кромки металлических стенок блока питания не закруглены, можно легко о них порезаться. Впрочем, мало кто будет разбирать исправно работающий блок.
Блок построен по схеме с использованием активной коррекции фактора мощности (APFC), имеет один высоковольтный конденсатор SAMXON LP(M) на 330мкФ и номинальное напряжение 450В. В качестве контроллера PFC выступает микросхема UCC3818. В качестве высоковольтных ключей инвертора и PFC выступает четыре силовых транзистора 20N60C3. Инвертор обслуживает ШИМ-контроллер UC3845B, а дежурное напряжение генерирует интегральная схема TNY268PN.
Две диодные сборки на линии +12В имеют маркировку STPS30H100 (номинальный ток каждой 2х15А), маркировку сборок на +5 и +3.3В канале увидеть не удалось, из-за слишком плотного монтажа. На радиаторе с диодными сборками закреплен и термодатчик для схемы управления оборотами вентилятора.
Вентилятор диаметром 120мм имеет маркировку D12SH-12, производен YATE LOON ELECTRONICS и оснащен крыльчаткой с семью лопастями, которая при номинальном напряжении вращается на скорости 2200 оборотов\минуту.
Кабели лишены каких-либо аксессуаров, а единственный кабель для питания видеоадаптера PCI-Express оснащен двумя разъемами, что удобно, но немного хуже двух раздельных кабелей с точки зрения распределения тока.
Блоки FSP уже бывали на наших обзорах, в виде нескольких моделей OCZ. Оригинальный Blue Storm во многом схож с предшественниками. «Голубой шторм» поставляется в коробке, на которой есть даже описание на русском языке. Редкость, однако.
Комплектация вполне обычная для изделия среднего ценового диапазона. Сетевой кабель питания, комплект винтов с наклейкой, краткая брошюрка-инструкция и стяжка из нейлона.
Все провода оснащены слишком короткой сетчатой оплеткой, зафиксированной у краев голубой термоусадочной трубкой. Даже лопасти вентилятора – и те синие. Выделяется из общей гаммы только золотистая решетка с фирменной символикой, да черный пластик разъемов.
На защитном колечке в месте выхода кабелей не сэкономили, оно находится на положенном месте. Корпус блока немного переливается в лучах падающего света, видимо использован некий аналог краски-хамелеона. Даже жаль, что такая красота пропадет внутри серого унылого компьютерного корпуса.
Задняя стенка выполнена в лучших традициях минимализма – разъем питания и кнопка, которая во включенном состоянии подсвечивается нежно-голубым свечением.
Вентилятор блока питания – все тот же Yate Loon Electronics D12SH-12, уже знакомый по предыдущему блоку питания. Кроме цвета корпуса и крыльчатки – различий не обнаружено.
Блок способен отдать почти весь номинальный ток только по одному каналу +12В – это уже становится стандартным, поскольку абсолютное большинство современных компьютеров, как мощных так и не очень – потребляет именно ток с напряжением +12В. Значительно в меньшей мере используется канал +3.3В, в основном для питания оперативной памяти.
Вскрытие показало вполне ожидаемую начинку, примитивные тоненькие пластинки-радиаторчики, которые охлаждают ключевые элементы, работающие на повышенной частоте. Подобный подход используется и в более дорогих Epsilon и других базирующихся на этой же платформе блоках. Дроссель групповой стабилизации сглаживает напряжения +5 и +12В, а отдельный меньшего размера отвечает за +3.3В канал.
Применен один конденсатор CapXon на 420мкФ, с номинальным напряжением 420В.
Блок питания от Enermax - Liberty DXX мощностью 500Вт поставляется в красочной коробке, которая, как и у старшего собрата Galaxy, не имеет удобной ручки для переноски.
В поставке кроме самого блока имеется чехол с набором кабелей, сетевой шнур и брошюрка.
Кабели оснащены разъемами для модульного подключения, а тип разъемов (MiniFit JR.) и принцип подключения едины для всех блоков c модульными кабелями от Enermax и позволяют заменять сам блок (например, на старший Galaxy), не трогая подключение всех устройств. Отличная идеология, если задуматься, жаль только производители не поддерживают ее, и каждый старается сделать модульную систему подключения только для своих изделий. Liberty DXX 500 окрашен черной краской с глянцевым покрытием, вентиляционное отверстие прикрыто защитной золотистой решеткой с фирменной символикой.
Кроме сетевого разъема и тумблера питания никаких средств управления на задней стенке нет.
Для подключения видеокарт предназначены темно-красные разъемы, которые немного отдалены от остальной группы периферийных разъемов. Кроме того, сами разъемы имеют ключ, поэтому подключить кабель для питания видеокарты в периферийный разъем не удастся, но наоборот – вполне. Поэтому следует проявлять бдительность при подключении кабелей, чтобы не спутать черный с красным. Кабели в месте выхода из блока питания защищены от перетирания пластиковым кольцом.
Вентилятор, не смотря на прозрачный пластик крыльчатки, не имеет подсветки. Двигатель на шарикоподшипниках способен разогнать 120-мм крыльчатку до 2400 оборотов в минуту, а также имеет третий провод с сигналом тахометра для измерения оборотов.
Наклейка с техническими параметрами линий блока выполнена в обычном для Enermax стиле и не содержит противоречий с официальной спецификацией на сайте производителя.
Корпус стандартных габаритов 140 х 150 х 86мм имеет дополнительный уголок для крепления внутренней части к корпусу. Подобный мы уже встречали в серверных блоках питания Zippy и OCZ ProXStream 1000 (который также использует платформу FSP). Это удобно для тяжелых и длинных блоков, но несет скорее рекламный, чем практический характер в данной модели.
Внутреннее устройство с довольно плотной компоновкой компонентов вмещает плату блока и плату с модульными разъемами для кабелей. Радиаторы из алюминия имеют довольно развитое оребрение. Высоковольтная цепь имеет в своем составе APFC и один накопительный конденсатор емкостью 330мкФ, с номинальным напряжением 400В.
Блок выполнен с использованием дросселя групповой стабилизации напряжений +12 и +5В, что означает реальную стабилизацию разницы между этими напряжениями, а не двух сразу независимо. На практике такой подход не сильно уступает решениям с раздельными индуктивностями, и недостатки проявляются только при большой разнице нагрузки между различными каналами.
Блок имеет один 8-контактный (с отстегиваемой 2-контактной частью) разъем для питания PCI-Express видеоадаптеров. Для подключения этого кабеля потребуется два модульных разъема на блоке – периферийный черного цвета и PCI-Express.
Подключив все имеющиеся в комплекте кабели, у нас остался еще один резервный периферийный разъем. Теоретически, Enermax отдельно продает необходимые кабели для своих блоков, и при необходимости достаточно лишь докупить нужный. На самом деле будет проще и быстрее самому изготовить нужный кабель.
Длина кабелей также вполне традиционна и отражена в таблице ниже.

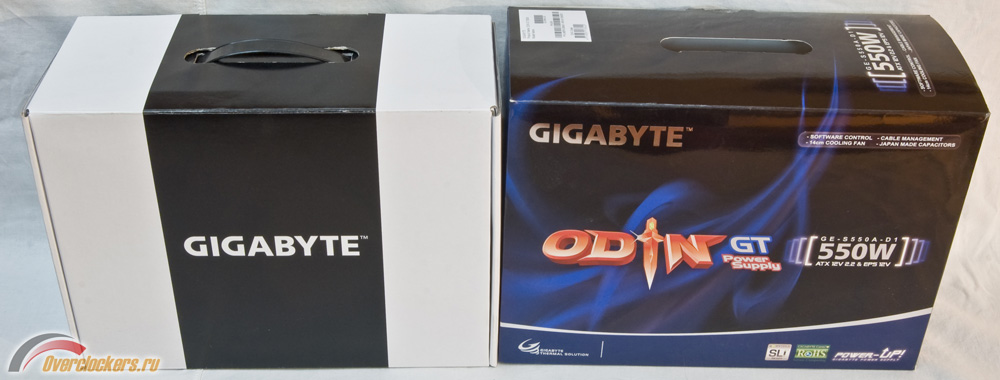

Недавно вышедшая на рынок источников питания Gigabyte предоставила на тест младшую модель в линейке Odin GT с мощностью 550Вт. Кроме нее имеются модификации блока с мощностью 680 и 800Вт. Также для блоков серии Odin GT компания предлагает некий аналог автомобильной приборной панели, подключаемый по USB и отображающий потребляемую от блока мощность, температуру и скорость вращения вентилятора.
Упаковка внушительных размеров состоит из тонкой обложки и картонной коробки. Комплектация блока почти ничем не выделяется от аналогов. Почти, потому что в стандартную поставку включены CD-диск с фирменной символикой и USB-брекет. Непривычные аксессуары для блока питания.
Также имеется комплект съемных кабелей, два для питания видеокарт PCI-Express (6-контактные), набор термодатчиков и шнур для кулеров.
Тыльная сторона блока питания не выделяется ничем интересным, а корпус состоит из двух половинок в виде буквы «П». Подобный конструктивный подход встречается и у других производителей, например Delta.
Корпус блока усеян отверстиями перфорации, что облегчает вентиляцию радиаторов. Задняя сторона блока имеет 6 разъемов для кабелей питания, 4 разъема для термодатчиков и 1 для кулеров. Силовые разъемы типа MiniFit-JR, предназначенные для питания видеокарты, окрашены в синий и красный цвета, а для периферии – черные. Чтобы предотвратить неверное подключение, разъемы различаются по ключам.
Все кабели убраны в пластиковую оплетку черного цвета, а края зафиксированы термоусадочной трубкой. На широком кабеле с разъемом питания материнской платы дополнительно надет пластиковый жесткий кожух.
Провода, подключенные к каналу +12В, имеют цветовые полосы для различия каналов, а на наклейке блока указано, какой канал для чего предназначен. +12V1 (желто-черный) подведен к первой группе контактов питания процессора, +12V2 (желтый) – ко второй группе и к красному разъему PCI-Express, +12V3 (желто-синий) – к разъему ATX питания материнской платы, +12V4 (желто-оранжевый) – питание периферийных разъемов, SATA и PCI-Express разъема синего цвета.
Почти весь номинальный ток блок может отдать по одному только напряжению +12В, а общая мощность – 550Вт. Блок оснащен схемой активной коррекции коэффициента мощности и рассчитан на полный диапазон сетевого напряжения (от 100 до 240В). UL-код производителя – E161451, по которому легко определить использованную платформу блока.
На плате с двухсторонней разводкой дорожек все детали смонтированы плотно. На плате со стороны пайки в некоторых местах заметны следы флюса, но в целом все выполнено качественно. Немного необычно установлена подсветка в блоке, прямо на радиаторах. Таким образом, блок светит четырьмя синими светодиодами прямо перед собой, что лучше помогает освещать компьютерную начинку.
У стенки установлена дочерняя плата со схемой мониторинга на базе микросхемы SITI PS229, и микроконтроллером Cygnal, оснащенным USB-интерфейсом для связи, таймерами и АЦП для снятия показаний с датчиков тока и измерения напряжений. Идея применения цифрового контроллера в блоке питания интересна, он может быть полезным для контроля состояния блока и снятия величин реального потребления компьютера.
Несмотря на медный цвет – радиаторы блока алюминиевые, с неплохо развитым оребрением. Разглядеть маркировки примененных силовых элементов не представляется возможным без демонтажа радиаторов, а поскольку необходимо было сохранить гарантийное состояние блока – этого делать не стали.
В комплекте поставляются термодатчики и брекет с кабелем USB. Что помешало оснастить блок питания, который устанавливается внутри корпуса ПК, внутренним же разъемом с колодкой USB, для прямого подключения к материнской плате – непонятно. В качестве микроконтроллера был использован 8-битный RISC Elan EM78M611. Он имеет довольно богатое оснащение (24-канальный 10-бит АЦП, встроенный USB-порт, 8-битный таймер, два ШИМ-канала) и имеет 6 килобайт встроенной памяти для программы. Подобные контроллеры уже были замечены в системах фреонового охлаждения Asetek Vapochill и Chip-con Prometea.
Термодатчики представляют собой термисторы, проще говоря, резисторы, у которых сопротивление току зависит от температуры резистивного элемента. Примененные экземпляры TTF-103 имеют номинальное сопротивление 10кОм, при температуре +25°С. При повышении температуры – сопротивление уменьшается, а контроллер замеряет эту величину, и преобразует в температуру.
Итоговая таблица со всеми кабелями БП выглядит так
На CD имеется инструкция на различных языках, включая русский. Обратил на себя внимание абзац о подключении USB к материнской плате. Не все еще забыли выгоревшие мосты ICH на материнских платах ASUS P4P800 и подобных :).
Впервые пришлось устанавливать драйвер для коврика блока питания. Устанавливаем с CD программу для контроля и управления Gigabyte P-tuner. Инсталляция под управлением Windows XP и Windows 2003 не вызвала никаких проблем, как на тестовом ПК, так и на ноутбуке. После установки нам открывается красочный интерфейс, где можно сразу увидеть большинство основных электрических характеристик, таких как напряжения по всем каналам, токи нагрузки, температура внутри блока питания и внешних датчиков, а также скорость вращения вентилятора.
Сравнив результаты измерения контроллера блока питания с калиброванным тестовым стендом (его управляющая программа отображена справа сверху), можно понять, что хоть и не совсем точно проведены замеры, но 18% погрешность – это не так ужасно. Хотя конечно судить о качестве стабилизации при допусках 5% по стандарту с такой системой измерения невозможно в принципе. А вот как аналог мультиметра – сгодится. Разница в показаниях также имеется из-за различия в условиях измерения. Все измерения встроенного контроллера Elan проводятся внутри на самой плате блока питания, в то время как тестовый стенд измеряет величины напряжений в точке подключения выходных разъемов БП.
При полной нагрузке на блок, погрешность измерения встроенными средствами снизилась, хотя измеренные величины напряжений все равно не совпадают с величинами, измеренными с помощью стенда. Рассмотрим опции конфигураций и установки аварийных сигналов
Отдельно можно задать и различные пределы, при превышении которых программа будет сигнализировать пользователю. В качестве контролируемых характеристик выступает общая мощность, потребляемая от блока питания, превышение, либо, наоборот, занижение напряжений, перегрузка по току, скорость подключенных вентиляторов, а также температура датчиков. Нажав на картинку, можно посмотреть анимированный вариант со всеми вкладками меню сигнализаций в программе. Жаль, нет опции звуковой сигнализации.
Оверклокерам придется по нраву функция регулировки основных напряжений, выдаваемых блоком питания прямо из среды Windows, на лету. С помощью этой опции можно подстроить блок довольно точно, правда придется все же вооружиться мультметром для замера действительных напряжений.
Аналогичным образом можно поступить и с вентилятором, регулируя на лету скорость вращения крыльчатки. Довольно удобно, для тех, кто любит тишину.
Самый мощный в нашем обзоре блок от Thermaltake поставлялся в большой красочной коробке без ручки.
Внутри, кроме самого блока, находились сетевой кабель питания, комплект монтажных винтов, резиновая прокладка, инструкция-брошюра пользователя, переходник питания PCI-Express с 8-контактного на 6, а также несколько буклетов.
Сам источник питания выполнен по традиционной схеме с несъемными кабелями питания. Корпус покрыт глянцевой краской черного цвета. Немного странно наблюдать в довольно дорогом изделии применение штамповки прорезей для вентилятора вместо обычной вентиляционной решетки. Ведь чем больше препятствий на пути воздуха к вентилятору – тем больше шум, и ниже эффективность.
Интересный бонус идет в комплекте с блоком в виде резиновой прокладки. Она устанавливается между блоком и корпусом при монтаже в стандартном месте. По задумке разработчиков это снизит вибрацию и шум от системного блока, что вполне логично. Для максимальной эффективности придется еще озаботиться резиновыми прокладками под крепежные винты, чтобы избежать передачи вибрации через них.
Toughpower является универсальным источником, который можно использовать как в сетях переменного тока с напряжением 220В, так и 110В. На задней стенке установлены только сетевой разъем и кнопка выключения.
Как и у RaptoxX корпус блока имеет увеличенную глубину на 20мм, относительно стандартных 140.

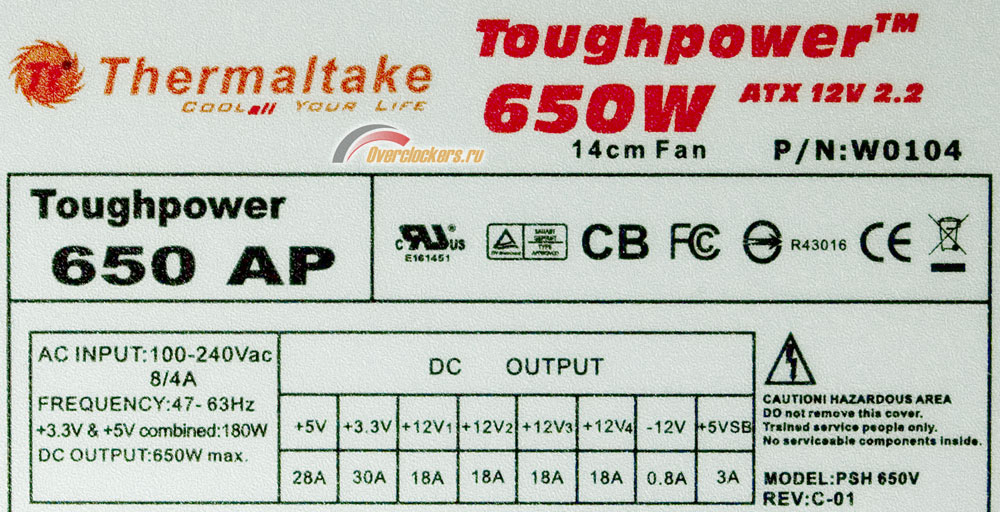

Наклейка с максимально допустимыми токами по каналам позволяет судить о наличии 4 виртуальных линии +12В, с ограничением по току 18А на каждой из них. Очевидно, такое разделение призвано обеспечить совместимость блока мощностью 650Вт с требованиями стандарта по безопасности.
Довольно массивные радиаторы из алюминия охлаждают все основные элементы блока питания. Один из радиаторов охлаждает диодный мост GBJ1506 и пару транзисторов 25NM50, которые работают в активном PFC. Контроллер PFC совмещен с основным ШИМ в одном чипе Champion Microelectronics CM6800G.
Высоковольтный конденсатор Hitachi HP3 рассчитан на 400В и имеет емкость 390мкФ. Мониторинг напряжений и защита блока питания реализована с помощью микросхемы PS229, установленной на вертикальной дочерней плате. Это единственный источник, который имеет индивидуальные индуктивности на каждой линии, что позволяет стабилизировать все линии почти независимо. Монтаж блока питания выполнен плотно, свободных нераспаянных мест на плате нет. Разводка платы размещена с обеих сторон, что довольно часто применяется для эффективного размещения всех компонентов в мощных моделях.
Вентилятор с диаметром крыльчатки 140мм производства ThermalTake (на самом деле перемаркированный Yate Loon, модель TT-1425B) рассчитан на номинальный ток 0.70A, при этом скорость вращения может достигать внушительных 2800 оборотов\минуту. Шум работы блока питания заметен, но не назойлив, и довольно легко переносим в домашней обстановке.
Оснащение кабелями вполне привычное, все кабели убраны в пластиковую оплетку черного цвета, а в месте входа проводов внутрь корпуса имеется пластиковое защитное колечко. На основном 24-контактном кабеле питания материнской платы имеются все три провода мониторинга (Vsense для +3.3, +5 и +12В), что позволит энтузиастам легко подстроить уровни напряжений при необходимости.
Также поставляется в комплекте переходник, для превращения одного 8-контактного разъема питания PCI-Express в 6-контактный. Жаль только, что у блока подобной мощности нет четырех разъемов PCI-Express, допустим для питания SLI тандема из видеокарт GeForce 8800.
Публиковавшиеся ранее материалы по блокам питания были только обзорами. Полноценное тестирование любого блока питания невозможно без наличия эквивалента регулируемой нагрузки, которая позволяет проверить работу источника питания во всех допустимых режимах, а также работу систем защиты. Начиная с текущей статьи, блоки питания будут тестироваться на специальном стенде, который позволяет нагружать каждый из каналов независимой нагрузкой, с максимальным током до 30А по каждому. Нагрузка управляется с помощью цифрового процессора, что позволяет провести большинство измерений в полностью автоматическом режиме. Подробно с методикой и стендом можно ознакомиться в статье «Методика тестирования блоков питания ATX».
Результаты тестирования представлены в таблице выше, с дополнительными графиками КНХ. Напомним кратко способ представления данных на графиках ниже. По оси Х суммарная величина потребляемой стендом мощности по каналу +12В, а по Y – суммарная мощность от каналов +3.3 и +5В. Каждая точка графика на пересечении осей обозначает величину напряжения по каналу при суммарной нагрузке на каналы +3.3, +5 и +12В. То есть, на графике напряжения +3.3В все поле графика – это величина напряжения при всех возможных комбинациях нагрузок. Зная заявленные пределы, указанные в стандарте – мы можем утверждать, на сколько процентов блок питания снизил, либо превысил напряжение относительно идеальных 3.300В, 5.000В и 12.000В. Но приводить в статье этот огромный массив цифр не имеет практического смысла, и все величины отклонений удобнее отобразить на графике цветовыми маркерами, что и было проделано. Легенда с отклонениями прилагается на каждом графике и позволяет легко определять, где вложился блок питания в требования стандарта, а где нет. Точки с пониженным напряжением на графике отображаются оттенками синего цвета, а точки с повышенным напряжением - оттенками красного. Уровни за пределами стандарта (+\-5%) отображены темно-синим и темно-красными цветами.
Несмотря на некоторое занижение напряжения с ростом нагрузки, блок хорошо проявил себя во время тестов с различными комбинациями нагрузки. А вот напряжение -12В, до сих используемое в ПК, вышло за пределы допуска, достигнув величины -13.43В, что почти ниже на 12% от требуемого. По стандарту максимальное отклонение составляет 10% для этого канала.
Блок RaptoxX радует нас всеми цветами радуги на графиках, правда лишь в граничных зонах сильного перекоса по каналам напряжения уходят за допустимые пределы отклонения. Уровень пульсаций даже при полной нагрузке невысок и соответствует нормам.
Уровень отклонения напряжений у Delta GPS-500AB превышает 5% предел при мощности нагрузки по +12В уже от 250Вт. И, несмотря на некоторое улучшение при дополнительной мощности по низковольтным каналам, блок будет сильно просаживаться в мощных конфигурациях ПК, особенно с несколькими видеокартами. Пульсации по +5В каналу подобрались вплотную к порогу 50мВ, но так и не перешагнули его.
Групповая стабилизация заявляет о себе наглядными желтыми 4% отклонения по +12В каналу. Но ситуация не так плоха, учитывая типичный характер потребления современных компьютеров. Уровень пульсаций также в полном порядке, а благодаря высокой эффективности блок греется незначительно даже при полной нагрузке.
Стабилизация Liberty на хорошем уровне, отклонения приближаются к критическим лишь при сильном перекосе нагрузок по каналам (отображено в углах графика), что в реальном компьютере встретить практически невозможно.
Отличная характеристика, почти вся область допустимых нагрузок находится в зеленой зоне 1-2% отклонений. А учитывая функцию регулирования напряжений без каких либо вмешательств с паяльником в недра блока – все можно подстроить для достижения почти идеальной стабилизации. Замеры пульсаций также подтвердили соответствие нормам АТХ.
Зеленые графики Toughpower похожи друг на друга, и по всем каналам отклонения вложились в заявленные производителем 3%, разве что слаботочное -12В могло бы быть чуть получше. А вот пульсации могли бы быть и поменьше, особенно по каналу +5В. В отличие от остальных блоков в обзоре модель от Thermaltake уже после выключения некоторое время работает с включенным вентилятором, что по задумке разработчиков облегчает тепловой режим для электроники, а также помогает выдуть горячий воздух из корпуса компьютера.
Все семь протестированных блоков выдержали продолжительный тест с максимальной нагрузкой на полной мощности, хотя некоторые довольно неприятно попахивали нагретым лаком.
GlacialPower 350W
Блок с достоинством прошел все тесты, заметно шумя своим 80-мм вентилятором. При нагрузке более 310Вт давал о себе знать дроссель пассивного PFC, который начинал ощутимо гудеть на низкой частоте, видимо вспоминал таким образом своих производителей. Для своей цены – отличное решение в офисный ПК.
RaptoxX 500W
Тихий блок питания с интересной внешностью, мощность свою выдает без проблем, хотя немного слышится писк одного из дросселей при полной нагрузке.
Delta 500W
Хороший нешумный блок, оснащенный довольно мощным каналом +12В. Удивила только странная экономия на 6 проводах для второго кабеля питания видеокарт PCI-Express.
FSP Blue Storm II 500W
Уже знакомый многим блок на платформе FSPxxx-60\80GLN, в очередной раз доказал все сказанное в адрес блоков, хотя групповая стабилизация не позволяет блоку приблизится к более дорогим собратьям.
Enermax Liberty 500W
Все тесты прошли без проблем, блок показал себя с хорошей стороны, а вентилятор даже при полной нагрузке шумел не сильно.
Gigabyte Odin GT 550W
Первый «блин» у Gigabyte вышел совсем не комом. Блок питания, построенный на платформе CHANNEL WELL TECH, показал отменные результаты, а применение контроллера для управления и мониторинга интересно отличает блок. Несомненно, такой функционал интересен и другим компаниям, что косвенно подтверждает и инициатива ESA от NVIDIA.
Thermaltake Toughpower 650W
Без проблем выдержал тесты и долговременную работу на мощности 650Вт. Благодаря раздельной стабилизации каналов попал в фавориты сегодняшнего тестирования, все отклонения вложились в допуск чуть более 3%. Мощный вентилятор довольно сильно шумел при полной нагрузке, но в реальном компьютере с потребителями на общую мощность 600Вт этот шум просто утонет в общем фоне.
На сегодня даже довольно мощным ПК с видеокартами в SLI и четырехъядерными процессорами вполне достаточно качественного блока питания мощностью около 500Вт. Для всех типичных профилей потребления протестированные источники питания целиком оправдывают свое назначение и цену. Блок GlacialTech SL350CP вполне сгодится для нетребовательных домашних БП, медиа-центров, либо офисных систем, его стоимость едва ли можно считать значительной. В мощные игровые ПК можно посоветовать тихие блоки FSP, Delta. Блоки питания Enermax не очень распространены на рынке стран СНГ, по качеству и стабильности к ним никаких претензий нет. А более дорогие Gigabyte Odin GT и Thermaltake рассчитаны скорее на энтузиастов, чем на обычных пользователей ПК, причем это заметно как по цене, так и по параметрам.
