Asus Blitz Formula для нового компьютера

Asus Blitz Formula для нового компьютера

Рассказ о сборке и тестировании компьютера, который мне совсем не нужен

Часть первая, лирическая. Первые впечатления


Обоснование выбора

Скоро уже придет время покупать Phenom, а так сложилось, что среди моих компьютеров до сих пор и не появилось ни одного на Conroe. Правда, с выходом E2140, шальная мысль засвербила и я уже почти решился взять связку Е2140 + AsRock 4Conroe...– как раз бюджетник, чтобы и денег не было жалко, и новой железкой себя побаловать. Но в последнюю минуту передумал. Да и еще один компьютер мне был совершенно не нужен, и так, кроме рабочих, есть пара, которая никогда не включается. Но все же было как-то не себе, давило какое-то ощущение, что я стою в стороне от технического прогресса. В итоге желание сделать себе подарок побороло здравый смысл – при полном отсутствии необходимости все же решил порадовать себя чем-то от Intel.

Что же купить? Бюджетом я особенно не ограничен, но вполне определенная жадность присутствует. Поэтому из закромов для нового компьютера выделяется доска с клавишами, мышь, видеокарта Asus 8600GT Silent 256Мб, монитор и блок питания – любимый Sweex 650 Gold, многократно проверенный в боях, перегрузках и коротких замыканиях. За всем остальным идем в местный ларек, срок – уложиться в два дня, ибо приспичело и решения принято окончательно.

Попутно сформулировались задачи, на решение которых будет брошена новая техника.
1.Преодолеть шину 500 Мгц.
2.На воздухе получить 4 Ггц.
3.Корпус – обязательно с боковым фаном 25см или больше.
4.Raid 0. Позже – больше.
5.OC – Windows Vista 64 Home Basic и проверить по интернету на апгрейдоспособность до Premium, затем – до Ultimate, через сайт Microsoft.
6.На этом железе и с видео 8600GT получить все оценки 5.9 по шкале Висты.
7.Ну и еще несколько специальных задач, интересных только мне.

Задачи “поиграть в игры” не стоит, мне этого не надо, поэтому и видеокарта слабенькая.
Вот ход моих мыслей по выбору комплектующих, исходя из поставленных задач.

По первому пункту (ну и по второму заодно).
Сначала хотелось взять E2180 (жаба советовала), но это сразу ставит крест на этой задаче. Квады отброшены – для дела пока мне они не нужны, а поиграться можно и на чем подешевле, поэтому также пролетает и 6850. Но тогда выбор однозначен – берем 6750.
На кулеры глаза разбежались, но все же остановился на Большом Тайфуне (в новой редакции), с бэкплэйтом. Дешево и сердито.
Теперь очередь материнской платы. X38 еще не подвезли, следовательно берем P35. Назло жабе пристально рассматриваю все варианты под DDR3. Но цена на эту память и разница с DDR2, измеренная в ящиках пива, оказываются железобетонными аргументами в пользу матери с DDR2. А DDR3 никуда от нас не денется. Вон, и Феномы ее поддерживают. Пусть маленечко производители поработают над техпроцессом, глядишь, частота массово и перевалит за 2Ггц, а задержки и, особенно, цены, упадут раза в 2-3. Тогда мы ее и возьмем.
Кастинг материнских плат прошли Abit со своей Pro и Asus. Победила Asus Blitz Formula Special Edition – разница по цене между ними была всего 35$, жаба получила по морде, когда я увидел в комплекте полный Сталкер (на английском, но языками владею), полный 3DMark06 Advanced Edition, PhotoImpact 12SE, Касперский и еще куча разной чепухи. Плюс к тому, перечитанные накануне многочисленные обзоры подтвердили правильность выбора. Хотя и по Абитам ничего плохого не говорилось.

Следующий компонент – память. Несмотря на то, что можно было брать практически все на девятых микронах, выбор в ларьке был невелик. От цен на Dominator8888 жаба впала в кому, память OCZ, после прочтения грустных отзывов на форуме, внушала опасения. В первый день решение по памяти не было принято – а запрошенной для верности Kingston 9600 также в наличии не было.

По третьему вопросу – вариантов оказалось тоже не так много. В наличии (по каталогу) был корпус от AeroCool, судя по обзорам, неплохой ящик, хоть и на тонком металле и с нареканиями на покраску (но – и это аксиома - любая работа китайских товарищей, которую они делают руками, есть брак), так что он меня бы устроил. Но на момент принятия решения их в наличии уже не было. Оставалась еще одна модель, от тайваньской фирмы JSP-Tech, H-550_F25, с привозом на завтра. Делать было нечего, пришлось соглашаться.
Почему мне хотелось именно 25см фан на боковине? Ну, во-первых, потому что просто хотелось. Во-вторых, я не любитель моддинга и попугайский раскрас компьютера или переливание его всеми цветами радуги меня только раздражает. Мне просто нужен был надежный малошумный источник создания избыточного давления в корпусе - я собирался загерметизировать все утечки, и плюс к этому поставить дополнительный наддув с охлаждением дисков через передний вентилятор (у AeroCool там установлен 14см!), отверстия под стандартный выдув тоже собирался законопатить, а выдув происходил бы тогда через гребенку блока мосфетов и через турбину блока питания.

Четвертый вопрос для меня однозначен – только пара Hitachi. Всю жизнь мы вместе, другого нам и не надо. Правда, в хозяйстве есть и другие марки, но это так, случайно затесавшиеся.
Пара пятисоток стоит как три 320-ки, стало быть оптимальное решение по меньшим деньгам – парочка SATA2 по 320 Гб с 16 Мб кэша.

Пятый пункт. Я ставлю только лицензионные 64-битные ОС. С 32-битными операционками меня удерживает еще тонкая нить отсутствия нативной двойной точности в операциях с плавающей точкой в современных ГПУ. Следующее поколение видеопроцессоров уже будут это обеспечивать и 32-битные ОС перестанут для меня существовать. Но пока у меня есть и четыре машины с XP 32 бит.
Это же и удерживает меня от покупки домой нынешних топовых карт (8800, 2900), а в игры я не играю - могу разве поиграть в марки или встроенные бенчи, поэтому и был рад Сталкеру (хотя совсем не впечатлился, а природа – так вообще тихий ужас). Жаль только, что первой будет опять Nvidia, а моя будущая Blitz Formula поддерживает CrossFire, придется опять выслушивать обещания от AMD. Хотя будем верить в лучшее.

Кроме покупки ОС, есть и другой легальный способ официально получить (на полгода) Windows XP Professional 64 бита - скачать ее с сайта Microsoft, чем я тоже пользуюсь и обязательно проверю покупаемую технику на этой ОС.

Цель пройти апгрейд ОС с Home до Ultimate – простое человеческое любопытство, процесс ради процесса, как вобщем-то и весь этот компьютер.


Шестой пункт. Забегая вперед, скажу, что на дефолтных частотах ЦПУ и ГПУ получили в Висте по 5.5 баллов, а все остальные компоненты – максимальную оценку 5.9 баллов. Поэтому стоит задача разогнать ЦПУ, а для достижения максимального результата у видеокарты также потребуется вольтмод – простое поднятие частот не поможет. К примеру, на Асусах 8600GT напряжение на памяти (Samsung 1.4) всего 1.8В, при этом моя первая пара таких карт без вольтмода устойчиво работала на 2000 Мгц. Вторая пара несколько похуже (не знаю, может повлияла смена ГПУ – теперь там устанавливается G84-303-A2 с поддержкой HDMI, вместо G84-305-A2, только с HDCP, а может, просто сменилась фаза Луны). Для вольтмода была выбрана карта с максимальной разгоняемостью по чипу.
В отличие от пары в рейде, одиночный Hitachi зарабатывает в Висте только 5.6 баллов.

Подводим промежуточный итог половины первого дня.
В наличии из вновь приобретенного – процессор с кулером, материнская плата, жесткие диски, операционная система. Можно приступать у испытаниям – память поставим из резерва ставки и все действо будет происходить на открытом стенде.

Что было в коробках и краткий комментарий особенностей платы

Процессор и кулер БТ ничего нового из себя не представляют, поэтому отдельных фотографий не удостаиваются, а вот саму плату для широкого обозрения будет интересно показать поближе.
Коробка с ручкой для переноски, внутри прозрачный пластик с платой и отдельно упакованной звуковой картой под PCI-Е х 1, и коробка с принадлежностями, два диска DVD и документация – книжка на английском и краткое многоязычное (в том числе и на русском) руководство по установке.
Где-то через три дня после покупки, заглянув внутрь коробки, обнаружил там прозрачное окно, через которое виднелся текст и какая-то картинка. Пришлось разбирать коробку дальше , было полное впечатление, что я разрываю клеевое соединение, но оказалась, что это была только крепкая липучка - коробка была раскладушкой и на открывшихся поверхностях продолжалось расхваливание достоинств изделия. Кстати, плата сделана в Китае, но на коробке ее изготовители дистанцировались от континентальной Поднебесной и написали, что тара спроектирована на Тайване. К коробке у меня претензий не было. Неужели и китайцы сделают так, что впервые, после полуторогодовалой Asus 1600XT, я буду держать продукт, к которому не будет нареканий? Ибо все остальные мои компьютерные приобретения с того момента имели ярко выраженный “китайский след”. Ага, раскатал губы... Но об этом чуть позже.

Итак, на фото можно увидеть саму коробку, и плату с обеих сторон. На обороте платы не распаяно ни одного элемента и виден уже приклеенный бэкплейт от BT, так как он установлен тут навечно и ничто, даже супер 4-х ядерник, не заставит меня поменять кулер, скорее появится новая плата. На одной из фотографий присутствует фотомодель, так что не удивляйтесь, что при увеличении на снимках может присутствовать кошачья шерсть - без этой фотомодели в доме ничего не происходит, даже сборка компьютера.





(кликните по картинке для увеличения)

Общий вид платы



(кликните по картинке для увеличения)

Обратная сторона

Насколько я смог заметить, плата не имеет нераспаянных элементов. Все сделано ровно и красиво. Ни одного джампера! (Соврал, конечно – один есть, очистка CMOS, но он и не нужен – есть на этой материнке более удобный способ). Имеется кнопка включения, сброса, а на задней панели – кнопка обнуления BIOS. Случайно нажать ее очень трудно – ее уровень находится на уровне задней фальшпанели внешних разъемов. Но BIOS сбрасывать не пришлось ни разу (один раз сделал, просто ради интереса), откат при переразгоне и предложение исправить или перезагрузить по дефолту работали всегда. Впрочем, при переразгоне два раза BIOS обнулялся сам по себе, что на самом деле является глюком.

А вот и вполне ожидаемый косячок – кнопка “reset” заедает! То ли заусеница на пластмассе, то ли какой-то посторонний предмет внутри, но нажатие нечеткое и ход меньше полумиллиметра. До реально необходимого повторного нажатия этой кнопки она уже успевает восстановиться, так что с практической точки зрения это влияет только на субъективные ощущения, но цена платы не допускает таких элементарных проколов! Тем более странно, зачем понадобился различный конструктив у кнопок включения и сброса – кнопка включения сделана как “шляпка у гриба”, а сброса - “лифт в шахте”, и там и там кнопка двухконтактная плюс светодиод внутри. Хорошо, что пока других косяков не выявлено (не считая мелких - типа вывернутой термопрокладки у узкого радиатора на мосфетах, впрочем этот радиатор не нагревается при любом разгоне, или же это китайская термопрокладка, которая вообще является термоизолятором).



(кликните по картинке для увеличения)

Немедный радиатор с нетермопрокладкой



(кликните по картинке для увеличения)

Гребенка, через которую планировался выдув наружу



(кликните по картинке для увеличения)

NB - при разгоне без водянки штуцера не по делу


Надо отметить, что плата полностью приспособлена для стендовых испытаний. Помимо кнопок включения, сброса и очистки BIOS, имеется развитая система светодиодной индикации, в комплекте также идут специальные резиновые опоры (9 штук) для установки платы на открытом стенде.
Около разъема IDE находится индикатор активности контроллера HDD, также в наличии хорошо заметные индикаторы уровня напряжений на основных узлах платы – процессоре, памяти, северном и южном мостах. Эти индикаторы представляют собой распаянные рядом с проверяемым элементом три светодиода (зеленого, желтого и красного свечения), предназначенные для грубой оценки уровня напряжения – нормального, повышенного и “crazy”. Для примера, при напряжении на процессоре от 1.1 до 1.5 вольт горит зеленый индикатор, от 1.5125 до 1.69375 – желтый, от 1.7 до 1.9 – красный, для памяти эти уровни – 1.8-2.20, 2.22-2.60, 2.62-3.40 соответственно и т.д.
Кроме того, в BIOS индикацию напряжения на северном мосту можно сменить на напряжение терминатора FSB, а вместо южного – поставить на контроль напряжение на PLL.
Плюс к этому на плате имеется индикатор частоты FSB, состоящий из пяти светодиодов синего цвета, одному горящему индикатору (при стартовой 333 Мгц) соответствует FSB 333-399, двум – 400-499, трем – 500-549, четырем – 550 – 599, пяти – 600 и выше. Мне, к сожалению, не покорился уже четвертый и, тем более, пятый светодиод.
Светодиодная индикация может быть отключена через BIOS.


(кликните по картинке для увеличения)

Индикация в действии. Радиатор второй видеокарты заслонил светящиеся кнопки

Плата также имеет в комплекте POST-индикатор, показывающий (словами) текущий элемент, проходящий инициализацию (полный список занимает несколько страниц). В случае неудачи со стартом всегда можно увидеть, на каком элементе не прошел контроль. В случае успешного прохождения на индикаторе показывается текущее системное время, то есть получаются обычные электронные часы. Индикатор имеет синюю подсветку, которая (с BIOS 1102) может отключаться после прохождения POST, но на самом деле при некоторых операциях и тестах эта индикация, несмотря на запрет в BIOS, снова включается. При выключенном компьютере часы и включившаяся подсветка продолжают работать.


(кликните по картинке для увеличения)

Post-индикатор при свете


(кликните по картинке для увеличения)

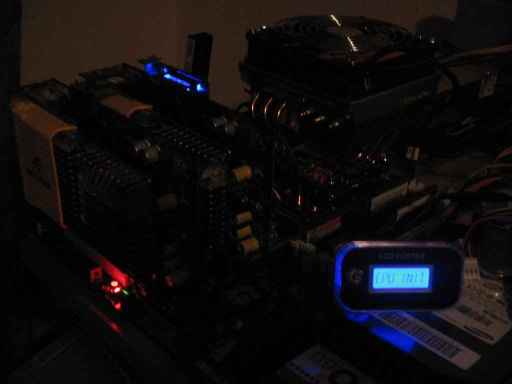

И в темноте

Пара слов о том, чем вообще различаются выпускаемые платы серии Asus Blitz. Существуют три модификации, старшая – Blitz Extreme, поддерживающая DDR3 до 1333 (это меня и смутило, так как в продаже уже есть DDR3 1800, а на вопрос, потянет ли плата – ответа никто пока дать не смог) и имеющая контроллер JMB363 и два порта eSATA на панели внешних разъемов. На платах Blitz Formula и Blitz Formula Special Edition установлен контроллер JMB368, порты eSATA отсутствуют. В принципе, я не считаю это недостатком, так как на нескольких моих компьютерах такой порт стоит, да и, честно говоря, мне пока и нечего туда подключать было. Blitz Formula Special Edition отличается от не SE тем, что имеет в комплекте дополнительные турбины на радиаторы мосфетов для случая, когда используется жидкостное охлаждение. Турбинки почти бесшумные, работают на 2700 – 3000 оборотах, я их пробовал на обдув NB и 4х1 памяти, вполне справлялись на среднем разгоне.

Уникальным отличием Blitz от других плат Asus на чипсете P35 является наличие микросхемы CrossLinx, автоматически выравнивающей подключенные линки к разъемам типоразмера PCI-Е х 16 до режима функционирования 2 х PCI-E х 8, в то время как остальные платы серии предоставляют дисбалансное решение PCI-E х 16 + PCI-E х 4. Мне было интересно проверить, включится ли режим 2 х 8 при наличии двух карт от Nvidia, а не только от CF-ready карт. Могу подтвердить, что при наличии двух видеокарт, независимо от производителя, они переходят в режим 2 х PCI-E х 8! Ради интереса, попробовал подключить во второй слот типоразмера PCI-Е х 16 звуковую карту PCI-Е х 1, при этом графическая карта продолжила функционировать в режиме PCI-E х 16. На фотографиях установленный SLI-мостик подключен просто как опорная площадка для дополнительного кулера или другого аксессуара и не является проверкой возможности работы SLI на данной плате .



(кликните по картинке для увеличения)

CrossLinx

Еще одно отличие серии Blitz – внешняя звуковая карта SupremeFX II, выполненная на том же ADI1988, но имеющая другую систему питания и металлический экран, закрывающий все элементы на плате. Плата, по инструкции, должна устанавливаться в самый первый слот PCI-E x 1 (черного цвета, ближний к процессору), но инсталлируется и через другие разъемы. Очевидно, подключение через черный разъем гарантирует отсутствие наводок с неэкранированной стороны от элементов материнской платы, в то время как экран защищает от возможного излучения со стороны любых других карт расширения. Вряд ли этот разъем обладает повышенной электрической мощностью - этой звуковой карте она просто не нужна. Я тестировал карту только в стерео, качество, на мой взгляд, вполне приемлимое (тем более, если так много жалоб на звуковое решение других плат на том же ADI 1988 с чипсетами 965 и P35).


(кликните по картинке для увеличения)

SupremeFX II

Заявлено, что плата имеет встроенный механизм распознавания и подавления постоянных шумов (например, наводок от вентиляторов).

Плюс ко всему, звуковая плата содержит синие моддинговые светодиоды, подсвечивающие на верхней крышке экрана надпись “SUPREMEFXII”.

Другие особенности материнской платы.

Разумеется, поддерживается все, что предоставляет чипсет. Кроме того, на южном мосту и POST-индикаторе красуется накдейка с аббревиатурой “ROG” (Republic Of Gamers – Республика Игроманов), а это означает, что использованы технологии и предоставляются режимы работы, отличающие плату в выгодную сторону при разгоне и работе в экстремальных условиях.

В дополнение к уже перечисленному, можно отметить следущие особенности.

Защита компонентов от перегрева – при достижении выставленного порога в BIOS по температуре северного и южного мостов (раздельно) компьютер автоматически отключается.

8-и фазное питание процессора и 2-х фазное питание памяти. По словам производителя, это обеспечивает более высокий разгон и стабильную работу.

Производитель заявляет о возможности разгона до 40% процентов. Кстати, абсолютная стабильность у меня легко получается именно при такой цифре, выше – нужна нудная и отнимающая много времени настройка и проверка. Но о моих успехах (или неудачах) в разгоне будет написано дальше.

Стабилизация нагрузки (Loadline Calibration). Многие уже отмечали про Conroe, что с ростом потребляемоой мощности напряжение на процессоре падает, что снижает потенциально достижимый разгонный потенциал и стабильность работы. В BIOS можно включить эту опцию, которая поддерживает стабильность питающего напряжения процессора. Эта опция действительно работает и помогает достичь более стабильной работы на предельном по какому-либо параметру разгоне.

Широкие настройки частот и напряжений, намного больше, чем на остальных платах Asus на чипсете P35. Конкретные цифры будут приведены при рассмотрении BIOS.

Автоматический (при включении через BIOS), мгновенный оверклокинг, до 30% (как будет выставлено в BIOS), постоянный мониторинг загрузки процессора.

Плата щедро усеяна разъемами для подключения вентиляторов (всего восемь штук), но управление кулерами не является лучшим предлагаемым на рынке решением. Технология QFan 2 доступна только для процессорного кулера и еще одного, подключаемого в разъем CHASSIS.

Применяются и другие технологии, используемые и на других платах Asus – энергосберегающие режимы AI Gear II, AI Nap, выбор заставки при загрузке Asus My Logo 3, поддержка многоязычного BIOS и другие.


BIOS

Наиболее интересные особенности BIOS находятся в пункте меню Extreme Tweaker, который открывает широкие возможности для настроек, оптимизации и разгона. По умолчанию все включено в режим Auto, который скрывает оверклокерский потенциал, но стоит поставить регулировки в ручной режим, появляются дополнительные меню.


(кликните по картинке для увеличения)

Оверклокерские настройки


(кликните по картинке для увеличения)

Оверклокерские настройки(продолжение)

В итоге BIOS позволяет настраивать следующие параметры:

Частоту FSB 200...800 Мгц
Частоту PCI-E 100...150 Мгц
Частоту памяти в зависимости от FSB и номинального ряда частот
Тайминги:
CAS 3...6
RAS to CAS 3...10
RAS precharge 3...10
RAS Activate to precharge 3...34
Субтайминги:
TRFC 20, 25,30, 35,42
Остальные – в диапазоне 1...15

Напряжение на процессоре – 1.1...1.9В с шагом 0.00625В.
Напряжение на терминаторе FSB – 1.2...1.8В с шагом 0.02В.
Напряжение на NB – 1.25...2.03В с шагом 0.02В.
Напряжение на памяти – 1.8...3.4В с шагом 0.02В.
Можно менять напряжение на контроллере памяти в пределах +/- 30мВ от референса, и такая же регулировка возможна для каждого канала памяти (раздельно).
Напряжение на SB – 1.05...1.225В с шагом 0.025В.
Напряжение на PLL – 1.5...2.0В с шагом 0.02В.


(кликните по картинке для увеличения)

Аппаратный мониторинг


(кликните по картинке для увеличения)

Аппаратный мониторинг(продолжение)

Желающие могут скачать мануал с сайта Asus и прочитать про остальные настройки BIOS.
Ряд опций остались для меня загадкой. Например, разрешение Transaction Booster (как написано в инструкции, это “прямое управление разгоном”), приводило к невозможности старта при любых остальных настройках, даже когда все по дефолту в Auto.


Есть контакт!

Ну что, пора запускать. Временно для стенда выделяется край стола, две планки памяти по 1 Гб производства A-Data серии Vitesta DDR2 800 5-5-5-18


(кликните по картинке для увеличения)

Отличная память от А-Data. Прекрасно работала на 1060 Мгц и была холодной без обдува!

Добавлен HDD 80 Гб IDE Samsung для установки Windows XP Professional 64 и DVD-ROM производства NEC. Тут вспоминаю, что совсем забыл про оптику для новой игрушки и отмечаю на завтра покупку коробочного Asus 1814 BLT с интерфейсом SATA, поддержкой Lightscribe и софтом Nero 7 Essential.

Скачал на другой машине очередной Windows XP Professional 64, с нового IP, получил серийник и установил.


(кликните по картинке для увеличения)

Открытый стенд


(кликните по картинке для увеличения)

Вид со стороны разъемов. Подсоединены USB флэшка и Wi-Fi Asus 167G


(кликните по картинке для увеличения)

Вид сверху

Никаких проблем не возникло, все установилось с первого раза, зарегистрировал и апдейтил Windows до SP2 и установил все обновления (ветка за рубеж быстрая, так что даже кофе выпить не успел). Антивирус решил не ставить – все равно ОС и дисковая система будет другой, да и сеть больше не нужна. Хотя нет, решил посмотреть на каком-нибудь сайте на корпус H-550_F25. Гугл выдал полторы страницы на китайском языке и один обзор на английском из двух строчек. Официальный сайт www.jsp-tech.com содержит информацию только о более новых корпусах типа H-800_F25, которые выглядят попривлекательнее и имеют более мощный блок питания. Но блок питания мне не нужен, а этого нового корпуса в местном ларьке все равно нет. Заказывать где-то еще – ожидание может растянуться на недели, а цель - уложиться в два дня. Так что, как всегда, живем надеждой на лучшее, может это будет именно то, что надо.

Заодно еще раз проверяю содержимое компьютерных ларьков насчет памяти – неожиданно замечаю Buffalo FireStix 6400u – 444. В комплектах 2 х1 Гб. Это именно то, что надо, японская сборка на отобранных Микронах. Звоним и договариваемся на завтра на 4 Гб. Остальная мелочь может быть определена только после осмотра корпуса. В интернете больше делать нечего, отключаемся и приступаем к ласковому насилию над железом.

Сразу скажу, что оверклокер я начинающий. То есть, кое-что в теме я понимаю. Образование высшее профильное, долгие годы эксплуатации, практического ремонта и организации этих мероприятий по отношению к военной электронике имеются. Но опыт, сын ошибок трудных, наработан в несколько иных областях, поэтому некоторые практические и важные моменты я легко могу пропустить или неправильно интерпретировать, поэтому прошу не винить меня строго, а лучше посоветовать как и что сделать, чтобы достичь запланированных высот (опять забегая вперед, скажу, что к 4 ГГц я подобрался, в пределах полутора процентов, но пока только ниже, начинается загрузка Windows и уход в BSOD, а ЦПУ уже на 1.7В).
Я ни в кои веки не посягаю на лавры товарищей, имеющих разные WR или, особенно, Hand-Made аксессуары для экстрима по разгону, наоборот, с интересом знакомлюсь с их работами, но мне, к сожалению, этого не дано и я буду вполне доволен решением своих поставленных локальных мини-задач. И я честно радовался своему лучшему, но совсем невзрачному результату в SuperPi в 13.000 с, который не тянет даже на второй юношеский разряд...

Но идем далее по порядку. ОС я ставил при установках BIOS по дефолту, только подстроив загрузку, затем, после всех обновлений ОС и драйверов, обновил BIOS материнской платы до версии 1102. На дефолтных частотах и напряжениях процессор был все время 28-29* (термопасту я поставил родную от Thermaltake, хотя видел реплики, что КПТ-8 дает выигрыш в 1-2*. Значит, есть резерв на будущее. КПТ-8 у меня есть, еще почти полный тюбик, но нет уверенности в соостветствии содержимого наклееной этикетке). Мосты, мосфеты – холодные, север и юг – 35-37, юг чуть теплее. Память холодная.

Некоторое время с книжкой в руках потыкался по BIOS (все же дурацкая манера у производителей - переписывать в мануал название опций без описания функциональности), знакомясь с его особенностями и сразу решил начать с шины 500 x 7, на ЦПУ выставил 1.45 В, на память 2.1 В, остальное по дефолту. Все загрузилось и работало без проблем. Прогнал SuperPi 1M, 3DMark06, бенчмарки четвертого Эвереста по памяти, тесты CPU Qeen и Мандельброта. В дальнейшем этот набор тестов, только без 3DMark06, проводился после каждого изменения настроек, все изменения делались через BIOS. Долговременная стабильность не проверялась, хотелось побыстрее определить границы дозволенного на незашкаливающих (в моем понимании) напряжениях.

Выяснилась безусловная полезность включения в BIOS опции LoadLine Calibration для предотвращения проседания напряжения на процессоре, проверено несколько раз - включенная опция предотвращает BSOD, выключенная – приводит к нему. Поэтому все тесты проводятся с включенной опцией LoadLine Calibration.

Следующим шагом я замахнулся на FSB 550 х 7. Память 2.2, Процессор 1.65, Север 1.75, FSB 1.8, PLL 1.82, юг – 1.75. Не стартует. 540 – мимо. На 530 – заработала! Проходят все тесты, память, при получасовом полете – еле теплая, без обдува! Мысль о том, что радиаторы на дорогой памяти – всего лишь маркетинговая бутафория, призванная оправдать несоизмеримую разницу в цене, не нова и я полностью ее разделяю. Устанавливаемый производителем радиатор скорее, сам является теплоизолятором, а, вернее, теплоаккумулятором. Установка же на памяти водоблоков и многоэтажных теплотрубок вообще слегка отдает маразмом. Ну да ладно, на сверхприбыль от разницы в цене можно и небольшой бриллиант инкрустировать, и это наверняка будет продаваться.

Но теперь встал вопрос – что мешает идти дальше. Задирание напряжения на ЦПУ до 1.7В и 2.4В на памяти не привели к старту системы. Подозрения пали на память, но это можно было выяснить только после покупки памяти, заведомо работающей на более высоких частотах.

Поскольку многие бенчмарки не работают в Windows Vista 64, было принято решение найти стабильную частоту процессора в XP, на напряжении, не превышающем 1.5 В. Использовался тест OCCT, получасовыми и часовыми отрезками, SuperPI 32M.

Такой частотой оказалась 450 x 8 = 3600 Мгц. Эта частота и была принята как основа в дальнейшем для постоянной работы процессора. Но даже 3800 Мгц Виста оценила только в 5.8 балла, недобор, поставленные задчи начинают хронически не выполняться.

Более-менее стабильной работы в Windows XP удалось добиться на 3.9Ггц.


(кликните по картинке для увеличения)



Следующим шагом хотелось лично убедиться, что для типовых задач (еще тот термин ) работа памяти на более низкой частоте с агрессивными таймингами дает лучший результат, чем на более высокой частоте с худшими таймингами. Убедился. Бенчмарки и СуперПи выполняются быстрее на 475 x 8 950 4-4-4-12 чем на 535 х 7 1088 5-5-5-15. Потом убедился, что что все в пределах погрешности. Но это было сделано только после получения памяти Буффало на следующий день. Нужны специальные тесты с разным набором операций, чтобы оценить разницу в поведении.
А сегодня на дворе уже глубокая ночь.


Утренний шоппинг

За памятью решил съездить сам, так как хотелось посмотреть на нее до оплаты . Вот такая она оказалась.



(кликните по картинке для увеличения)

Японская память. Мечта оверклокера

Надпись гласит, что собрано в Японии. И на том спасибо, а где сделаны детальки, мы и так с одного раза угадаем. Японский контроль только поможет модулям себя проявить.

Заодно прикупил присмотренный накануне DVD, это был мой первый оптический накопитель с интерфейсом SATA. Подумалось : наконец-то избавлюсь от громоздких шлейфов, будет в большом корпусе просторно и легкопродуваемо. Святая наивность!

Корпус заказал на дом, чтобы не таскаться с коробкой. Судя по цене (70$), да еще и с 400 Вт блоком питания, весить он должен не много, то бишь металл тонкий. Чем ближе к получению, тем больше мне казалось, что мой новый корпус – стратегическая ошибка. Ну да ладно, невеликие деньги, а блок питания можно и на винты разобрать – наверняка в таком дешевом комплекте не будет ни прокладок, ни саморезов под вентиляторы. Да еще и непонятно, какого там все размера и не накроет ли 25см фан по высоте Большого Тайфуна.

Пока корпус не привезли, смонтировал память, сначала погонял две планки, потом четыре. Память понравилась, стабильно работает на 2.2В как DDR2 800 3-3-3-8, а DDR2 1220 5 -5 -5 – 12, но уже при 2.36В.


(кликните по картинке для увеличения)

Общий вид стенда

Можно было ставить основную ОС. В ФАКе Асуса говорилось, что при установке Висты с 4 планками памяти по 1 Гб или выше могут быть проблемы. Но железо и покупалось для решения проблем, поэтому начинаем установку сразу с 4Гб памяти, используем Intel Matrix Storage ROM, рейд драйвер на флэшке, при выборе диска для установки упреждающим ударом без запроса со стороны ОС ставлю драйвер ICH9R. Далее – все как обычно, это уже третья машина с Вистой.


(кликните по картинке для увеличения)

Raid Zero

Никаких проблем, Антивирус, обновления ОС, обновления драйверов, немного софта. Система, твикнутая под бенч, мне не нужна, я не рекордсмен, поэтому и бенчить буду на машине, которая несет в себе потенциально ненужные для бенча сервисы. Но я принципиально никогда не ставлю никаких украшателей, твикеров, примочек, баров и прочей чепухи на ОС, все немногие БСОДЫ, которые я ловлю – результат моих манипуляций с разгоном или связано с другим прямым вмешательством. Переустановок Висты вообще не производил, а XP – полтора года назад, все работает исключительно стабильно. Но есть, конечно несколько известных глюков, например, при копировании больших структур в Висте, и я вообще удивляюсь, что такая проблема с бородой до сих пор не решена, но это уже не по теме.

Приехал корпус. Быстро открываю – уже вечереет, а надо еще будет в компьютерный ларек сбегать. Смотрим и удивляемся. На картинке этого не было видно, но верх корпуса – весь в дырочку, также, как и одна боковинка. Для проветриваемости и ловли пыли это здорово, а вот для поддержания низкого уровня шума – не очень. Да и рюмку чая теперь сверху не поставить. Моя идея-фикс с герметизацией и направлением выхлопа через гребенку рухнула. К заделыванию таких больших площадей я был не готов.
В целом, корпус выглядит заметно лучше, чем на картинке, даже понравился, я ожидал худшего.



(кликните по картинке для увеличения)

Упаковка


(кликните по картинке для увеличения)

Вот он, Большой Карлсон!


(кликните по картинке для увеличения)

Вид спереди, фото неудачное, вживую гораздо симпатичнее


(кликните по картинке для увеличения)

Вид сбоку


(кликните по картинке для увеличения)

Вид сверху


(кликните по картинке для увеличения)

Вид сзади


(кликните по картинке для увеличения)

Внутренности. Блок питания имеет крупную надпись "sAcket 775"


(кликните по картинке для увеличения)

Регулятор оборотов


(кликните по картинке для увеличения)

Биг Фан крупным планом

Что еще надо купить?
Два вентилятора 120мм от GlacialTech или Zalman, какие будут на месте. Обдув на память, от Термалтейка. От него же и медные радиаторы на видеопамять. Вроде все.


(кликните по картинке для увеличения)

120мм от Glacial Tech


(кликните по картинке для увеличения)

"Водолазные очки" на память от ThermalTake


(кликните по картинке для увеличения)

Медные радиаторы для видеопамяти от ThermalTake. Правда, запах металла не похож на медь. 100% уверен, что сплав

Прикупил еще пассивный радиатор для севера от Залмана, но с прицелом поставить его на юг, так как, если длинные видеокарты будут работать в кроссе (или пара NVidia в Cuda), то на юг нормальный активный радиатор не влезет, застрянет между картами.

Итак, все, что запланировано, куплено.
С привычной тревогой в сердце начинаю искать китайский брак в корпусе. А чего его искать – вот он.


(кликните по картинке для увеличения)

Китайский синдром

Провода пущены снаружи корпуса. Но это мелочи, передняя панель быстро снимается, шесть удобных защелок. Под самой платой, на которой имеется цепи питания, огромное отверстие, навевающее на мысль, что рано или поздно туда обязательно попадет что-нибудь металлическое. Китайцы хотя бы решетку вставили или дырок насверлили.

Собираем систему в корпусе. В комплекте имелось только 7 опорных стоек под материнку вместо требуемых девяти. Зато мелких винтов под харды и оптику – под полную загрузку.

Не терпится проверить 25см фан в работе. Контрольное включение после сборки – система запущена, подрубаю Биг Фан – горят моддинговые синие светодиоды, но светят достаточно мягко, да еще в зависимости от положения регулятора оборотов. А вот на передней панели яркость явно черезмерна, бьет по глазам.


(кликните по картинке для увеличения)

Голубой огонек

На максимальных оборотах что-то противно резонирует и трещит. Косячок китайский, куда же без него. Внимательный осмотр показывает – Биг Фан прикручен только тремя саморезами. Четвертое ушко отломано, правда, уж очень ровно. Сразу подумал, может я сам чего ненароком отломал? Смотрю фотографии, сделанные при открытии корпуса, там точно я все вынимал и делал предельно аккуратно. Так и есть, уже на первых снимках видно крепление только на три точки. Никаких обломков в корпусе и упаковке нет. Разбираю дальше – а четвертая опорная стойка и не предусмотрена конструктивом! Но это как раз и приводит к дребезгу пластмассовой окантовки вентилятора о боковую стенку! В металле есть отверстие под крепление, но китайские товарищи отпилили четвертое ушко у корпуса вентилятора. Зачем?! Пришлось вставить винт и на него закрепить прижимной фланец. Дребезг исчез. Вентилятор работает на максимальных оборотах не шумно. Гораздо более тихо, чем турбина на GeCube 1650XT. Так что мне, любителю тишины и видеокарт с пассивным охлаждением, можно поверить на слово, а инструментальный замер делать нечем.

Приступаем к насилию средней тяжести. Интересует тепловой режим и разгон всего и вся. Мысленно (да и вслух) обругал себя, что, когда все было открыто и на столе, находясь эйфорией, не стал определять точки замера реального напряжения на процессоре, памяти и пр., а теперь, в корпусе, это уже не реально. Но появилась идея, о которой сказано ниже, и это потребует демонтажа кулера и позволит наверстать упущенное.

Незаметно прошла половина ночи.
Процессор уперся в шину 540 Мгц (память спокойно держит 1220 Мгц). Стена. Тепловой режим без специального обдува севера и юга, с открытой боковиной, на моих максимумах неудовлетворительный. Северный мост дымится, кулер на памяти с работой не справляется. Водички бы... Но вот это точно не мое, никогда не возникало желания иметь жидкостное охлаждение (наверное, это просто следствие возни с задолбавшим меня большим аквариумом). Ставлю времянки – 80-ку на юг и противно звучаший на 5000 оборотах титанчик на север. Закрываю крышку, включаю Биг Фан. Лепота... Если бы еще и титанчик не верещал. Но надо будет проверить, как будет температура на средненьком разгоне в 3.6 Ггц, который принят за постоянный режим.

Но про детали моих экспериментов – будет во второй части. Тем более, нужна еще теоретическая подготовка, почитаю советы бывалых товарищей. А то я как то не уловил влияние субтаймингов, долго проверял, как TRFC влияет на разгон и стабильность, но так ничего и не увидел. Поэтому все субтайминги поставил на Авто.

4Ггц процессор покорил... без Windows. При загрузке ОС BSOD.


(кликните по картинке для увеличения)

После BSOD... Кто скажет, что на 4Ггц камень не работает? Это Windows не работает на такой частоте!


(кликните по картинке для увеличения)

SuperPi 32M. В XP результат был лучше


(кликните по картинке для увеличения)

FSB 530 Мгц. Рубикон

Пару раз при перезагрузке после переразгона появлялся интересный экран


(кликните по картинке для увеличения)

Чего ждем-с?

Первый раз быстро ресетнулся, на второй - решил подождать. 20 Минут прождал, надоело. Смысл этого "Wait..." я так и не понял.

Не могу не заметить, что оверклокинг у азартных людей (а я отношусь к этой категории) пробуждает садистские инстинкты. Появилось непреодолимое желание купить Conroe-L 420, дешевую память и заставить их сгореть при разгоне. Тем более, такой бесценный опыт мне, как начинающему оверклокеру, просто необходим.

Конец первой части.

Во второй части лирики уже не будет, будут таблички и графики. Только вот когда это будет, сказать сложно - жду нормальных видеокарт. Впрочем, если будут интересные промежуточные итоги, они будут опубликованы.

Автор рассмотрит все предложения по технике достижения поставленных задач, перечисленных в начале статьи, замечания, предложения и просто готов ответить на вопросы, если такие появятся. Обсуждение ведется здесь.
