MSI 7900 GT.РАЗГОН-ВОЛЬТМОД-РАЗГОН
2.Замена охлаждения
3.Вольтмоддинг
4.Разгон
5. Конфигурация тестового стенда и методика тестирования
6.Результаты тестов
7. Зависимость производительности от частоты ядра и памяти
8.Заключение
От всех проблем несчастий и забот.
Меня всегда спасает лишь два слова.
Родные: оверлокинг и вольтмод
Готовят что-то новое мне снова…
В.Шегидевич
1.Введение
Не все знают Виктора Шегедевича, поэт он начинающий и еще ни разу не издавался. Но я знаю этого парня очень хорошо, поскольку он мой близкий друг.
Живя в Нальчике-столице Кабардино-Балкарской Республики, мне удалось приобрести MSI 7900 GT(поверьте это было ООООЧЕНЬ не просто) и как только карточка попала ко мне в руки, я ,вооружившись паяльником, был потерян для своих друзей на две недели. Так вот Виктор как творческая личность, заметив огонек новых открытий в моих глазах, написал этот экспромт.
Но в данной статье речь пойдет не о молодом поэте. Эта статья будет посвящена разгону и вольтмоддингу видеокарты MSI GeForce 7900 GT 256 Mb (NX7900GT-T2D256E). Изначально статья готовилась с обзором коробки и комплектации техническими характеристиками чипа G71, но я не успел и Jordan уже рассказал об этом в статье «Быть SLI на GeForce 7600 GT против 7900 GT или не быть? Сегодня не вопрос!». Ни коробка ни комплектация ни даже время выпуска моего G71 не отличаются от показанных Jordanом.
Ну что же, хватит слов перейдем к делу!
2.Замена охлаждения

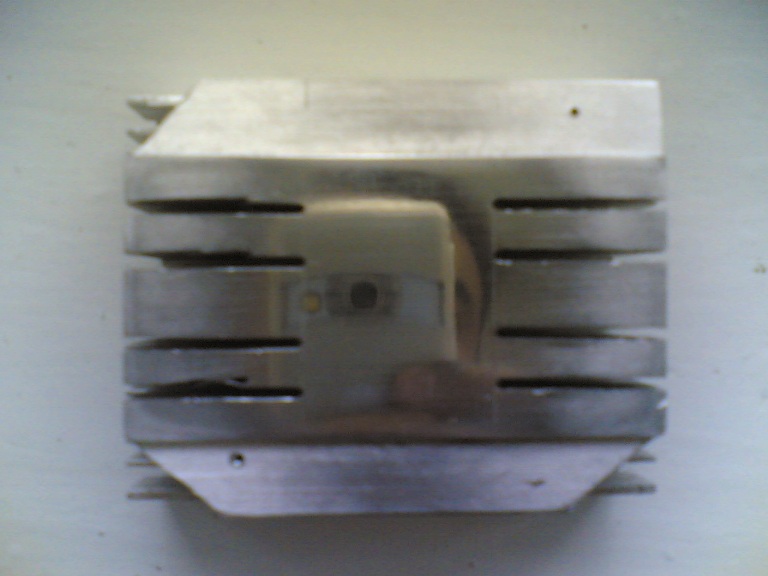

Как только видеокарта легла на мой «разделочный» стол ее «детская» система охлаждения была тут же демонтирована и брошена в самый нижний ящик стола! Как я уже сказал живу я в Нальчике и купить здесь хороший куллер сложно, не говоря уже о СВО. Но голь на выдумку хитра! Немного порывшись в ящике с инструментом я напоролся на боксовый куллер от Socket478. Решив что раз он справлялся с моим Р4 2.66@3.1 то и относительно холодный G71 будет ему по зубам. (Я оказался не прав, но об этом чуть ниже). После 3 часов ножовки по металлу и пасты гоя боксовый куллер отразил меня отполированным основанием и улыбнулся новыми пропилами!

(кликните по картинке для увеличения)
На память видеокарты были установлены радиаторы из комплекта Zalman VF-700 и модернизированный куллер, обдуваемый 120мм вентилятором

(кликните по картинке для увеличения)
Разгон составил 580 MHz по ядру и 1860 MHz по памяти. Довольно не плохо! Но не предел. Я, как истинный горец, хочу выше!!!
3.Вольтмоддинг
Первоисточником для этого мероприятия стал сайт VR-ZONE. Вдохновленный результатом разгона оверлокера Shamino, Ваш покорный слуга обзавелся резисторами нужного номинала взял в руки паяльник и «познакомил» свою видяху со всем этим ансамблем. Для повышения напряжения на ядре была избранна эта методика:

Для повышения напряжения на памяти был припаян постоянный 10КОм резистор итоговое напряжение на памяти составило 2.15В

После всех манипуляций видеокарта выглядела так:

(кликните по картинке для увеличения)
Скажу, что при положении выключателя 0 напряжение на ядре составляет 1.5В, при положении I=1.6В, при положении II=1.7В
4.Разгон
И так вставляем видеокарту в слот. Переключаем выключатель в положение 0 и с мелкой дрожью в коленках жмем кнопку Power. Компьютер, пикнув, показал рабочий стол, оверлокер, пикнув еще громче, расплылся в улыбке:-)
Сразу лезем в Everest 36С – пациент здоров!
При напряжении 1.5В удалось достичь 710MHz по ядру без единого артифакта! Память при напряжении 2.15В стабильно заработала на частоте 2040MHz!!!
Переключаем выключатель в положение I, произвольно выставляем частоту 760MHz запускаем 3DMark03 и… виснем. Не беда снижаем частоту на 10MHz и снова виснем! Еще на 10 виснем!!! И лишь опустив частоту до заведомо рабочих 710MHz , видем самолеты из Wings of fury непонятного розового цвета - ПЕРЕГРЕВ!!! Вот о чем я говорил в начале, куллер (будь он не ладен) горячий как утюг (разумеется в разумных пределах). Под крики своей любимой в 3 часа ночи временно со всем своим рабочим местом переселяюсь на балкон (благо ночка холодная). Результат не заставил себя долго ждать – беленькие точки через 10-15 секунд 3DMark03 GT2:-( Ну хватит танцев с бубном (хотя идея поместить системный блок в холодильник все же была) Завтра закажу водянку и через месяцок другой она ко мне приедет. А пока российские оверлокеры не повторят успехов зарубежных собратьев(ну по крайней мере месяц).
5.Конфигурация тестового стенда и методика тестирования
•Материнская плата:Epox EP-9NPA+Ultra (NForce4 Ultra), Socket939, BIOS 6418
•Процессор:AMD Athlon 64 3200+ ,1.40V, 512Kb, Venice-E6
•Система охлаждения процессора:Zalman CNPS9500-LED
•Термоинтерфейс:КПТ-8(CPU,GPU), термоклей АЛСИЛ-5(радиаторы памяти на видеокарте)
•Оперативная память:NCP 2x512 PC3200 (SPD: 400MHz, 3-4-4-8)
•Дисковая подсистема:Western Digital, 160Gb, SATA-II, 7200RPM, 8Mb
•Блок питания:HIPER TypeR 580W
•Монитор:LG F700P 17CRT
Все это помещено в noname корпус без боковой стенки.
ОС и драйверы:
•Windows XP SP2
•DirectX 9.0C
•nForce4 Driver V6.70
•ForceWare V84.21
Разгон видеоадаптера осуществлялся программой PowerStrip 3.63 built 540
Процессор был разогнан до 2862MHz, что является пределом стабильной работы данного экземпляра, при повышении напряжения на +0.25V.Скриншот отображает напряжение неверно

Память была выставлена как DDR266 и функционировала на частотах 409MHz с таймингами 2.5-3-3-5

Настройки драйвера ForceWare-по умолчанию, за исключением Vsync-Off
Тестирование проводилось в двух разрешениях: 1024х768 и 1280х1024.( В игре F.E.A.R 1280x960). И настройках драйвера:
•” High Quality”-настройки драйвера ”High Quality” полноэкранное сглаживание и анизотропная фильтрация выключены
•” High Quality+AF16x+AA4x”- настройки драйвера ”High Quality” полноэкранное сглаживание степени х4, анизотропная фильтрация уровня х16
Для тестирования был использован следующий набор бенчмарков:
• 3DMark 2003-built 360,default settings
• 3DMark 2005-built 120, default settings
• AquaMark3-very high quality
• F.E.A.R-max quality, Soft Shadows-ON
6.Результаты тестов




Покоряем 20К в 3DMark03 и 10K в 3DMark05 в обоих случаях обходим стоковую 7900GTX


Лишь в разрешении 1280х1024 и AA4x AF16x можно увидеть ощутимый прирост, видимо в этом полусинтетическом тесте нас ограничивает центральный процессор


В разрешении 1280х1024 и AA4x AF16x можно играть лишь изредка вспоминая о том насколько требовательна игра. А в 1 024х768 и AA4x AF16x о понятии “FPS” можно забыть, что отразится на следующих графиках


7.Зависимость производительности от частоты ядра и памяти




Оба 3DMarkа показывают приоритетным разгон ядра, более того частоты 710/1320 показывают примерно те же результаты что и 580/1860


И снова во всех режимах лидирует разгон по ядру, отставая от 710/2040 лишь в тяжелых режимах


Все бенчмарки солидарны во мнении , что разгон ядра дает более высокую производительность. F.E.A.R не исключение создается впечатление, что разгонять память и не надо вовсе:-)
9.Заключение
Еще раз убеждаюсь в том что нет предела совершенству, за сколько ни купи железку а гнать все равно надо. Особенно такую- MSI GeForce 7900 GT 256 Mb (NX7900GT-T2D256E) отличный продукт с хорошим разгонным потенциалом и соответствующей производительностью. Эти карты можно и нужно гнать. А если эту пилюлю подсластить вольтмодом то счастью геймера не будет ни конца ни края. Т ак в NFS Most Wonted при разрешении 1600х1200 AA4x+AF16x наслаждаешься плавной и красивой картинкой. Виват MSI шлю тебе респект с заснеженных склонов Эльбруса.
Хочу сказать спасибо своей любимой Зуле за понимание наших мужских прихотей и извиниться за эти 9 ночей бeз сна! Такой вот он оверлокинг!!!!!
Заммоев Ислам aka Zammoy
Обсуждаем https://forums.overclockers.ru/viewtopic.php?t=143664
